Что делать если закусило шуруповерт

Как заменить патрон – обновляем дрель

Чаще всего, первым в дрели в негодность приходит именно патрон. Демонтировать его в домашних условиях непросто, но возможно! Крепеж накручен на сам шпиндель, но помимо этого он еще закреплен болтом с левосторонней резьбой. Для того чтобы его достать, нужно полностью разжать патрон – он находится внутри. Вся трудность его откручивания заключается в том, что многие не знают о левосторонней резьбе, и пытаясь его открутить, еще больше закручивают его, срывают шляпку и в итоге несут в сервис.

Открутив болт, можно отвинтить и сам патрон, правда, и это не так легко сделать. В некоторых моделях у основания резьбы есть выемки под гаечный ключ – в таком случае вы сможете зафиксировать шпиндель и открутить крепеж, применив немало усилий. Настоящая сложность возникает тогда, когда срезов под гаечный ключ нет. Придется снимать крышку корпуса, чтобы зафиксировать шпиндель внутри дрели. Сложно, но выполнимо.

Снять патрон – одно дело. Подобрать новый – совсем другое. Помимо способов зажатия сверла, которые описаны выше, у разных патронов еще и разная резьба! Самый верный способ ничего не перепутать – взять с собой старый патрон и продемонстрировать его продавцу, либо как по макету подобрать нужный. Когда и с этой задачей вы справились, все, что вам остается, это накрутить патрон на шпиндель и завинтить болт, который в нашем случае закручивается против часовой стрелки.

Проблемы с кнопкой

Поломка кнопки включения может привести к возможным нарушениям в работе инструмента:

• появление самохода;
• не удается включить шуруповерт;
• нестабильная работа прибора.

Имеется два провода, которые идут от кнопки к контактам аккумулятора, и еще два по направлению к двигателю. При имеющемся транзисторе, подключение производится с помощью трех проводов. Необходимо убедиться, что проблема заключается именно в кнопке:

1. Подключите аккумуляторную батарею. Зажмите кнопку с тестером, после чего проведите замер напряжения на ее выходе, где оно должно отсутствовать.
2. Снимите батарею и проведите извлечение верхнего провода двигателя из корпуса кнопки.
3. Проведите подключение двигателя напрямую к батарее. Чтобы это сделать, два провода достаточной длины требуется подсоединить к контактам батареи. Другие два конца необходимо подсоеденить к корпусу двигателя, а также к проводу, вставленному в кнопку. Если двигатель работает, то кнопка сломана.

Алгоритм действий при ремонте кнопки:

1. Провода, которые направляются от кнопки, не нужно отпаивать. Аккуратно, чтобы не было повреждено основание, нужно снять нажимную часть кнопки, не попадающую во внутрь корпуса. Данную манипуляцию необходимо делать очень медленно, без резких движений.
2. Снять защитную крышку. Для этого рекомендуется взять нож и плоскую отвертку. Нужно поддеть и освободить все защелки, вытащить первый элемент и снять крышку отсека включения. При слегка обгоревших контактах требуется провести их очистку. Если же они сгорели вовсе, то лучше провести замену кнопки. Ее можно приобрести в комплекте с проводами.
3. Если контакты целые, нужно придерживать пружину и аккуратно извлечь механизм включения. Осмотреть все внутри. Как вариант, при низком качестве металла могли стереться контактные площадки и на них могла осесть пыль. В результате этого диэлектрические поверхности начали проводить электрический ток. Это является одной из распространенных причин самопроизвольной работы инструмента. Второй причиной можно выделить транзистор, который вышел из строя. Чтобы это проверить необходимо удалить металлическую пыль при помощи смоченной в спирту ваты. После, контакты можно очистить с помощью ножа, но не наждачной бумаги, так как она может повредить поверхность. Далее нужно собрать все в обратном порядке, заменить сгоревший транзистор и включить прибор.

Почему может застрять бита в шуруповерте

Неважно, дорогой или дешевый инструмент, заклинивание зажимного устройства — не редкость. Происходит подобное в нескольких случаях:

• При попытке использовать сверло самого большого из допустимых размеров кулачки патрона разводят до максимального значения, после чего часто невозможно сжать их в штатном режиме.
• Заклинившее сверло или биту невозможно достать, потому что не получается разжать кулачки — в большинстве случаев из-за их неравномерного сжатия.
• Заклинивать губки может из-за свободного хода во время сжатия и разжимания. Виной этому попавший внутрь мусор, стружки, окалина, которые попадают под фигурные части кулачков.

К сожалению, в подобных ситуациях работать шуруповертом невозможно, несмотря на его исправность. Справиться с проблемой возможно самостоятельно, в тяжелых случаях лучше обратиться в сервисный центр к специалистам.

Как разомкнуть заклинивший патрон шуруповерта

При возникновении описанной проблемы возникает закономерный вопрос о том, как вытащить сверло из шуруповерта, когда заклинило элемент.

На первом этапе профессионалы рекомендуют налить во внутрь патрона (задевая поверхность кулачков) универсальную смазку вида WD-40. Вместо нее можно также использовать керосин или машинное масло. Подобные растворы рекомендуется применять в любом случае заклинивания.

Заклинивание часто происходит из-за неправильного использования

Спустя 10-15 минут патрон и кулачки требуется аккуратно обстучать через прокладку обычным или резиновым молоточком. Как правило, хватка ослабляется и сверло высвобождается.

Если подобное не произошло, то допускается слегка подогреть патрон при помощи фена и попробовать извлечь биту еще раз. Метод подойдет для владельцев шуруповертов со стандартным и быстрозажимным крепежом.

Извлечь заклинившую биту также можно при помощи двух разводных ключей. После того, как внутрь добавлена смазка, производят довольно простые действия:

Первым ключом сжимают основание патрона,
Вторым — осторожно вращают верхнюю часть.

Между деталями рекомендуется разместить мягкие прокладки, чтобы не повредить их, пока они будут откручиваться.

Существует еще один метод, благодаря которому можно справиться с подобной проблемой. Необходимо на один час полностью опустить инструмент в емкость с машинным маслом (подойдет даже растительное) или бензином. Спустя данный период времени убрать изделие и использовать описанные способы, чтобы доставать биту из зажима.

Если не получается провести процедуру самостоятельно, то лучше обратиться к специалистам, чтобы не испортить инструмент.

Существует несколько методов для извлечения сверла из патрона

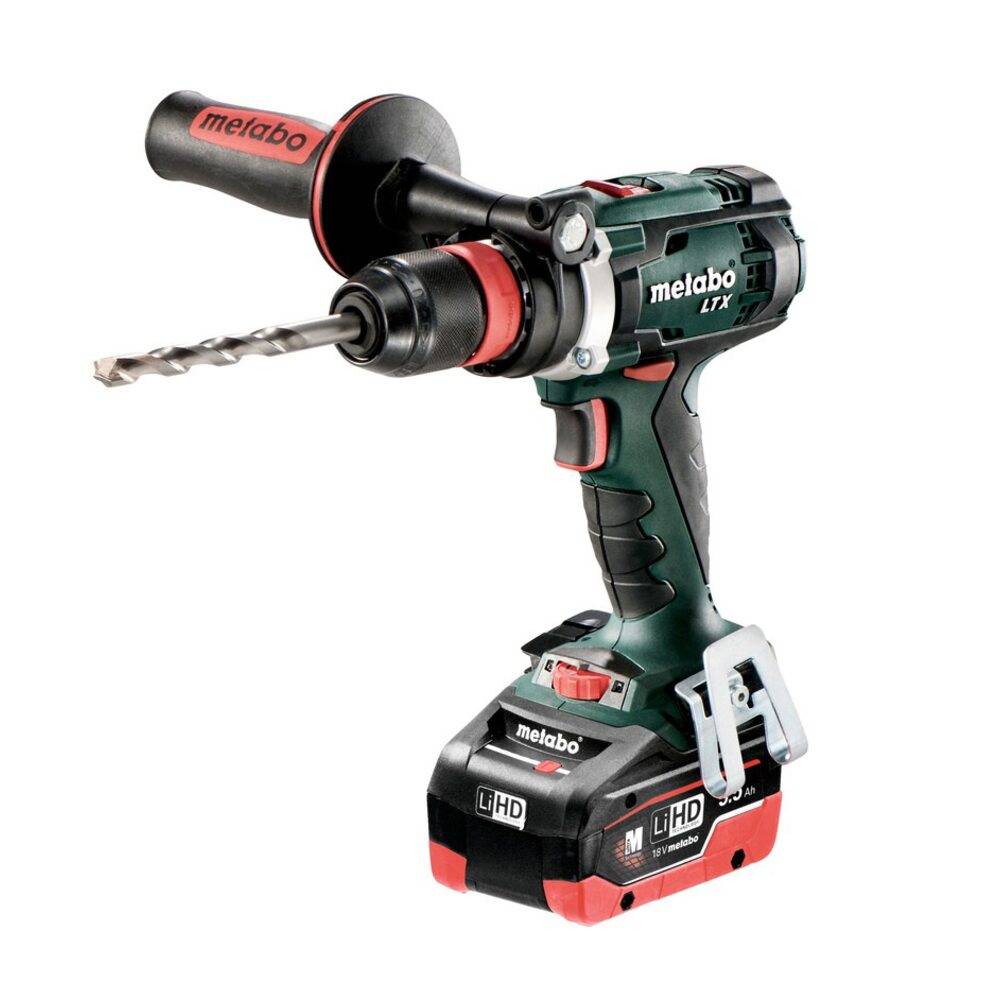

Конструкция шуруповерта

Что такое шуруповерт? По сути, это та же самая дрель, однако шуруповерт отличается от нее тем, что имеет меньшую скорость вращения патрона и, одновременно, больший крутящий момент.

Другое отличие – если на дрели скорость вращения может изменяться плавно, то на шуруповерте, как правило, установлены «фиксированные» скорости вращения патрона. Это связано с функцией «проскальзывания» патрона шуруповерта: когда шуруп закручен, патрон перестает вращаться, хотя двигатель еще работает. Такая функция позволяет не срывать шлицы и не «загонять» шуруп внутрь.

Разные виды скоростей рассчитаны под конкретные виды работ и материалов, а также режим «сверление». Так же, как и дрель, шуруповерт имеет функцию реверса. Особенности конструкции шуруповерта позволяют выполнять им широкий ряд работ: закручивание и откручивание шурупов и саморезов, винтов и гаек, сверление мягких материалов.

Использование шуруповерта, например, при производстве гипсокартонных перегородок или при сборке мебели, увеличивает скорость работ в разы. Поэтому шуруповерт по праву считается одним из самых распространенных инструментов в наборе любого мастера.

Конструкции всех шуруповертов примерно одинаковые. Они достаточно легкие и имеют «пистолетную» рукоять, рассчитанную на работу с инструментом одной рукой.

Для новичков

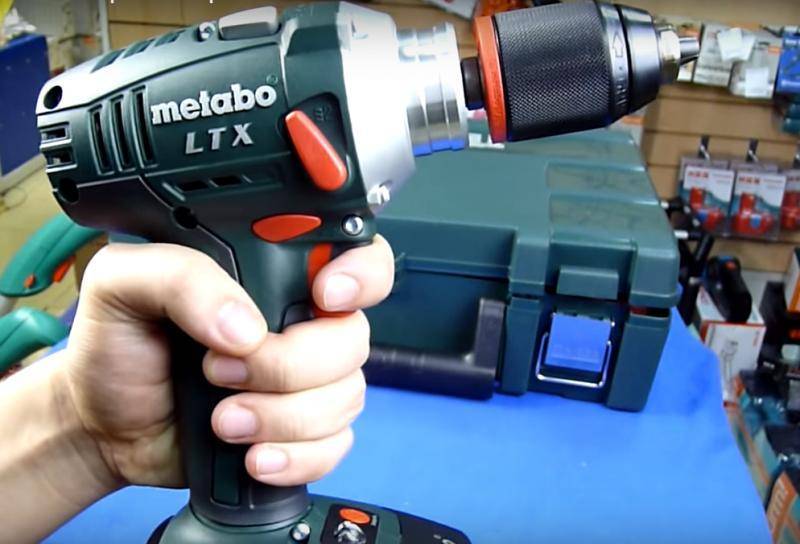

Итак, начнем с самого простого случая — с неопытных пользователей. У шуруповертов имеется такая штука, как регулятор крутящего момента. Выглядит он как шкала вокруг передней части шуруповертом, что сразу за патроном. На ней нанесены цифры от 1 до 10, 15, 20 или еще больше — у разных моделей по разному — и последняя позиция на ней обозначена в виде сверла. Если вращать этот регулятор и установить его напротив специальной отметки так, чтобы рядом с ней была одна из цифр, то при достижении определенного крутящего момента патрон дальше вращаться не будет, а начнет прощелкивать. Если же поставить на «сверло», то шуруповерт будет стараться крутить изо всех сил, сколько ему позволяет мощность двигателя.

Правда стоит отметить, что у двухскоростных шуруповертов на второй скорости даже в положении «сверло», если крутящий момент достигает определенного значения, то срабатывает защитная система, которая просто отключает подачу тока. На первой же скорости шуруповерт также будет пытаться крутить «до последнего».

И новичок может начать сверлить или заворачивать саморезы, например, когда регулятор момента стоит на одной из цифр, либо шуруповерт стоит на второй скорости (а сверлить собственно и рекомендуется на ней).

Сверло же может зажаться достаточно сильно, и в результате, когда вы начинаете освобождать сверло или биту стандартным способом (включением реверса, удерживанием патрона и нажатием на кнопку пуска), может как раз таки сработать либо ограничитель крутящего момента, либо защитная система.

Поэтому в такой ситуации нужно просто поставить шуруповерт на первую скорость и регулятор момента выставить в положение «сверло». На односкоростных моделях достаточно только установить регулятор момента на положение «сверло». Ну и дальше опять же выкручиваем стандартным способом.

Как регулировать обороты и усилие

Скорость вращения изменяется переключателем, который располагается на корпусе шуруповёрта. Высокая скорость используется для больших болтов и саморезов, а также для сверления, если такая функция присутствует.

Во многих моделях есть муфта ограничения усилия. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов начиная с минимального. Для режима сверления используется максимальный крутящий момент. Но только при наличии такой функции.

Способы крепления

Есть три способа крепления зажимного цилиндра к шпинделю:

• с помощью резьбы; • с помощью фиксирующего винта; • с помощью конуса Морзе.

Первый способ предполагает наличие резьбы на двух соприкасающихся деталях.

Цилиндр накручивается на вал.

Винт используется в качестве усилителя контакта гильзы и вала.

В этом случае тоже имеет место завинчивание, но фиксирующий компонент служит для дополнительного крепления.

Для винта обычно характерны левая резьба и наличие «крестовой» головки.

Чтобы увидеть элемент, нужно предельно раздвинуть кулачки.

Конус Морзе – вариант, который используется более сотни лет.

Поверхность вала имеет конусообразный формат, аналогичный форме патрона.

Совпадающие параметры обоих конусов дают возможность надежно и быстро совместить детали.

Этот вариант используется во многих современных моделях (пневматических и т. д.).

Устройство и принцип работы

Шуруповерт можно применять в разных сферах деятельности и для различных действий, например, в быту, при строительстве, сборке и разборке мебели, в разных мастерских и там, где используется много креплений. Им можно сверлить, делать резьбу, закручивать и откручивать крепежи. Давайте ознакомимся с устройством и принципом действия такого механизма.

Все шуруповерты подразделяются на три вида:

• работающие от обычной сети и называющиеся сетевыми;
• работающие от заряженной батареи и носящие название аккумуляторные;
• работающие как от сети, так и от батареи – комбинированный вариант.

Все шуруповерты очень похожи как по внешнему, так и внутреннему строению. Они состоят из таких элементов, как:

• корпус;
• патрон;
• кнопка включения;
• переключатель вращения;
• регулятор скорости;
• кнопка блокировки включения;
• регулятор силы затяжки.

Корпус электроинструмента состоит из двух частей и может быть выполнен из пластика или сплава различных металлов, но такое встречается гораздо реже.

Внутри него находятся:

• электродвигатель;
• плата;
• конденсатор;
• редуктор;
• муфта.

Принцип работы всех шуруповертов схож между собой – электродвигатель приводится во вращательное движение с помощью потребляемой электроэнергии, которая передает усилие с помощью редуктора и вала от мотора к имеющейся насадке, установленной в патроне, а насадка уже производит процесс сверления, вкручивания или выкручивания крепежей. У сетевых шуруповертов двигатель использует переменное напряжение сети 200 В, а в аккумуляторных – постоянное напряжение от 3,5 В до 36 В.

Смена насадки при патроне быстрозажимного типа:

• для начала надо подобрать сверло под те работы, которые вы планируете выполнять, или биту, учитывая размеры шляпки, тип прорези;
• патрон раскручивают против часовой стрелки;
• устанавливают выбранную насадку;
• вращая гильзу патрона по направлению движения часовой стрелки, происходит зажим насадки.

Смена насадки при патроне под ключ:

• берут ключ и вставляют его в специальное углубление;
• раскручивают патрон;
• вставляют новую насадку;
• вращают ключ по направлению движения часовой стрелки, закрепляя насадку.

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция. Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее

Электродрель является непременным инструментальным атрибутом как домашнего мастера, так и профессионала. Без этого инструмента сложно производить какие-то работы, связанные с производством чего-либо, а также монтажом, демонтажем и так далее.

Поломка дрели даже именитого бренда, в конце концов, когда-то да происходит. А одним из самых распространённых вариантов поломки этого электроинструмента является выход из строя патрона: как ключевого, так и самозажимного.

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа.

Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

• Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
• Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
2. Клинят свёрла (в том случае, когда изношен конус).
3. Отверстия получаются неправильной формы.
4. Изнашиваются хвостовики свёрл.

Виды крепления

В шуруповертах или дрелях приспособление для удержания инструмента для крепления инструмент может быть закреплен двумя способами – на резьбу или конус.

Для закрепления первым способом на валу инструмента и внутренней полости этого изделия выполняют резьбу. Для его установки может быть использована или метрическая, или дюймовая резьба. Какая именно резьба использована для установки этой оснастки можно узнать, посмотрев на маркировку, которая, как правило, выбита на корпусе приспособления. Например, если надпись гласит 1-15М13×1,3, то это значит, что это изделие имеет внутреннюю резьбу М13, а цифры 1 – 15, означают предельные размеры инструмента, который может зафиксировать оснастка.

Если для фиксации этой технологической оснастки применяют дюймовую резьбу, но на корпусе наносится аббревиатура UNF. Именно поэтому перед его заменой надо выполнить проверку соответствия нанесенной маркировки и размеров в этом приспособлении.

Второй способ установки его на инструмент – это использование конуса Морзе. Конец вала инструмента выполнен в виде конуса. Ответная часть сформирована в теле технологической оснастки. Его фиксируют на валу. Его маркируют так — B10, B12, B16, В18 . Именно такой метод фиксации чаще всего применяют для шуруповертов.

Как работает механизм трещотки на шуруповерте

В конструкции инструмента кроме редукторного механизма применяется также такое устройство, как регулятор силы момента с предохранительной муфтой. Эти два устройства являются взаимосвязанными, но имеют схожую конструкцию. Для начала выясним, зачем нужна трещотка и механизм регулировки силы момента, который отсутствует на дрелях и шуруповертах.

Шуруповерт предназначен для выполнения работ по завинчиванию саморезов и прочих крепежный изделий. При завинчивании саморезов в древесину требуется прилагать разное усилие, что зависит от длины крепежного изделия, а также типа древесины (твердости).

Для этого требуется прилагать усилие с разной степенью силы. В конструкции имеется механизм, который и называется трещоткой. Принцип работы этого механизма похож на моментный ключ. По достижению соответствующего усилия, которое устанавливается вручную, происходит проворачивание рукоятки относительно головки ключа. Рассмотрим, что собой представляет данный механизм на шуруповерте:

• Одна большая пружина или комплект пружин, за счет которых регулируется усилие прижима
• Штуцера или кулачки, которые служат для соединения с передаточным механизмом. В качестве штуцеров также применяются шарики с подшипников. На примере фото, которое расположено ниже, выступы размещены на пластине
• Канавки или пазы, посредством которых происходит соединение штуцера, с воздействующей на него пружиной

Для удобства восприятия, на наружной части устройства имеются обозначения в виде цифр от 1 до 24 и более. Чем больше цифр на корпусе регулятора усилия, тем выше настроечный диапазон. Чем сильнее пружины воздействуют на штуцера, тем больше усилие прижима. Переключение регулятора в режим большого значения позволяет завинчивать длинные саморезы в твердые породы древесины.

Регулятор силы прижима одновременно выполняет защитную функцию, за счет которой исключается вероятность заклинивания статора. Если заклинивает насадка, закрепленная в патроне инструмента, то в регуляторе происходит проскальзывание штуцеров по канавкам. Ротор при этом преодолевает усилие, однако не заклинивает. Отсутствие такого механизма привело бы к перегоранию обмоток ротора, за счет увеличения тока.

С целью защиты двигателя инструмента от его сгорания, в конструкции также применяется предохранительная муфта фрикционного типа. Ниже она представлена на фото, и срабатывает при заклинивании насадки. К примеру, выставлено максимальное усилие на регуляторе, в таком случае, если заклинит сверло, то с высокой долей вероятностью произойдет вырывание прибора из рук. Чтобы этого не случилось, используется защитная муфта, которая исключает вырывание инструмента из рук, а также предотвращает сгорание обмотки на роторе.

При заклинивании насадки в патроне происходит остановка ротора двигателя. Чтобы препятствовать такому заклиниванию, для этого в конструкции и применяется предохранительная муфта. Работает она только в одном режиме, когда исполнительный орган вращается в направлении направо. При вращении патрона налево муфта не срабатывает, что видно по фото выше. Обычно дополнительные предохранительные муфты используются на мощных шуруповертах от 14В. Ниже на фото разновидность регулятора усилия прижима шуруповерта, принцип работы которой аналогичен описанию.

Это интересно!Не на всех шуруповертах присутствуют предохранительные муфты, как как их роль играют регуляторы усилия.

Почему может застрять бита в шуруповерте

Неважно, дорогой или дешевый инструмент, заклинивание зажимного устройства — не редкость. Происходит подобное в нескольких случаях:

• При попытке использовать сверло самого большого из допустимых размеров кулачки патрона разводят до максимального значения, после чего часто невозможно сжать их в штатном режиме.
• Заклинившее сверло или биту невозможно достать, потому что не получается разжать кулачки — в большинстве случаев из-за их неравномерного сжатия.
• Заклинивать губки может из-за свободного хода во время сжатия и разжимания. Виной этому попавший внутрь мусор, стружки, окалина, которые попадают под фигурные части кулачков.

К сожалению, в подобных ситуациях работать шуруповертом невозможно, несмотря на его исправность. Справиться с проблемой возможно самостоятельно, в тяжелых случаях лучше обратиться в сервисный центр к специалистам.

Основные причины неисправностей

Шуруповерты бывают сетевые и аккумуляторные. Их основные неисправности практически одинаковые, а отличия связаны с типом питания.

Сетевой шуруповерт

Если устройство не включается, сначала проверяют состояние розетки, а затем, если она исправна, осматривают вилку. Часто шуруповерт не запускается, потому что подгорают контакты. Если оба узла целы, следует осмотреть кабель, убедиться, что он цел, не перебит или не перегнут. Также возможными причинами могут быть неисправная кнопка включения, стершиеся электрощетки или перегоревшая обмотка двигателя.

Если техника искрится, нужно искать дефект в якоре, электрощетках или коллекторе мотора.

Самостоятельно запускающийся шуруповерт сообщает о том, что произошла поломка кнопки включения.

При люфте патрона причина в повреждении редукторного вала. Если патрон заклинен и извлечь сверло или биту невозможно, это означает, что зажимные кулачки заклинены. Причина – отсутствие смазки или поломка внутренних узлов патрона. Если этот механизм прокручивается, дело в неисправности редуктора.

При дефекте трещотки осматривают лепестки ее блокиратора, пружину и штифты.

Аккумуляторный шуруповерт

Если техника не включается, проверяют зарядное устройство и исправность батареи. При быстрой разрядке ее состояние диагностируют с помощью специального тестера.

Другие неисправности шуруповерта аккумуляторного типа аналогичны сетевой технике.

Как проверить двигатель и кнопку мультиметром

Чтобы определить работоспособность кнопки и двигателя, используется мультиметр.

Чтобы выполнить диагностику мотора, редуктор и проводку, соединяющую деталь с пусковой кнопкой, отсоединяют, а затем замеряют сопротивление обмотки якоря. Если показания отсутствуют, это сообщает об обрыве обмотки. Если цифры на экране очень низкие – произошло короткое замыкание.

Чтобы проверить мультиметром кнопку, проводку, соединяющую ее входные клеммы с аккумулятором, скручивают, а к выходам подключают щупы тестера. Прибор переводят в режим измерения сопротивления и включают. Если значения на дисплее близки к нулю, деталь исправна. При поломке экран показывает бесконечность.
