Как пила сделать своими руками

Походная (складная) лучковая пила

Однажды столкнувшись в походе с проблемой заготовки дров для костра, я задумался над ее решением. Вариантов решения несколько. Это и походный топорик и складная походная пила. Я же решил изготовить складную лучковую пилу. Вариант может не самый компактный, но пилить валежник такой пилой удобнее, нежели складной походной пилой. Приобрел полотно для лучковой пилы длинной 530 мм. Исходя из размеров полотна выбрал для рамы брусок из бука длинной 540 мм и сечением 45 * 45 мм.

Изготовление деталей

Брусок распилил вдоль на две рейки и острогал со всех сторон так, чтобы сечение реек получилось 40 * 20 мм.

Затем одну рейку распилил поперек на две равные части и сделал в них пропил глубиной 24 мм по центру ребра. В этот пропил будет прятаться полотно в транспортировочном положении.

После чего просверлил по два отверстия в каждой детали. Одно со стороны пропила (внизу) отступив 12 мм от краёв. Другое в противоположном углу, где нет пропила (вверху), с такими же отступами. В первое отверстие будет вставляться болт для фиксации полотна пилы. В второе продеваться струна натягивающая полотно.

Далее в этих двух деталях сделал пазы длинной 36 мм, шириной 8 мм и глубиной 10 мм. Отступив от нижнего края (в котором отверстие со стороны пропила) 150 мм.

Примерив полотно по месту и с учетом глубины пазов отпилил оставшуюся длинную рейку до 505 мм. На фрезерном столе профрезировал шипы с обоих торцов рейки и закруглил их под форму пазов.

Последняя деталь, без которой лучковая пила пилить не будет, это небольшая рейка произвольных размеров, фиксирующая струну в натянутом положении.

Со всех деталей снял фаску, скруглив углы калевочной фрезой на фрезерном столе. Так пила и выглядеть будет лучше и хват будет удобнее.

После этого зачистил все детали шлифовальной бумагой с зерном в 120 единиц. Для защиты от походной грязи и дождя покрыл все детали маслом – воском для садовой мебели в два слоя и, после сушки, отполировал их.

Сборка

Для фиксации полотна пилы в рукоятях использовал мебельные стяжки. Для того чтобы полотно не гуляло в пропиле так как ширина пропила больше толщины полотна подложил между полотном и стенкой пропила шайбы. В качестве струны стягивающей всю конструкцию взял паракорд так как он был у меня в наличии. Но для этих целей подойдет любая не растягивающаяся верёвка. Продев её через верхние отверстия в рукоятях и удерживающую деталь, завязал на узел так, чтобы оставить возможность вынимать поперечину рамы из пазов, не развязывая верёвку и в тоже время так, чтобы верёвка не очень провисала.

Благодаря такой конструкции полотно пилы в транспортировочном положении прячется в пропилах рукоятей, а поперечина прикладывается к рукоятям и удерживается намотанной на них верёвкой. В результате в сложенном состоянии пила не занимает много места, не портит содержимое рюкзака при транспортировке и не травмирует руки острыми зубцами. А собрать такую пилу в рабочее положение дело нескольких секунд!

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

  • распиливать дерево, двигаясь вдоль волокон;
  • пилить дерево поперек волокон;
  • раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
  • разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

  • они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
  • отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
  • как правило, эти модели имеют небольшую мощность;
  • размер распилочного диска в ручных пилах небольшой;
  • глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

  • возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
  • удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
  • защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
  • постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Плюсы самодельной циркулярной пилы

Существует несколько довольно значимых технических свойств, благодаря которым данное сооружение советуют применять в следующих ситуациях.

  1. На пилку можно ставить диск с наружным диаметром 350 мм, что дает возможность разрезать лесоматериалы толщиной 70–85 мм. На конструкции такая глубина незначительно уменьшается, можно распилить доски толщиной 60–75 мм. Этого предостаточно для львиной части домашних поделок из древесины – от сложного мебельного гарнитура до обычных игрушек.
  2. Мощность мотора не меньше двух киловатт, он противостоит внушительным нагрузкам, а особая продуктивная вынужденная вентиляция мгновенно устраняет тепло, что помогает системам функционировать продолжительный временной промежуток с оптимальными тепловыми режимами.
  3. Быстрота оборотов вала агрегата отвечает действующим стандартам к деревообрабатывающему режущему инвентарю. Это дает возможность добиться высококачественного пропила и придерживаться правил техники безопасности.
  4. Ручную пилку можно крепить к столешнице так, что при надобности она оперативно демонтируется и применяется в стандартном режиме. Вместе с этим все изначальные технические свойства целиком сохраняются.

Сборка стола для циркуляционной пилы

Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу.

Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.

В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.

В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».

Схема монтажа стола для циркулярной пилы.

В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин.

Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.

Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола.

Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.

При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.

Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

Мини циркулярная пила из электродрели

В свое свободное время я все чаще занимаюсь любимым делом — конструированием различных радиоэлектронных конструкций и конечно же для получения завершенного устройства просто необходимо готовую электронную схему (печатную плату с радиокомпонентами, проводами и т.п) поместить в красивый законченный корпус, который защитит устройство от воздействия внешних негативных факторов и будет радовать глаз хозяина на протяжении долгих лет.

Я думаю много радиолюбителей согласиться со мной, что изготовить радиоэлектронную конструкцию, ну конечно же в зависимости от сложности, возможно за пару часов, но вот готовый корпус под него зачастую очень трудно найти, при этом теряется драгоценное время в поисках оного. Конечно всегда возможно купить готовый корпус, но это деньги, время и не всегда качество. Поэтому я решил, что быстрее и надежнее будет делать корпуса самому под нужные размеры и из различных материалов, которые есть под рукой. С этой целью мной была задумана мини циркулярная пила из электродрели — как вариант с наименьшими затратами.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины. Данная конструкция имеет ряд преимуществ

Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.

Преимущества переносной пилы

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

  1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
  2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
  3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
  4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилой

Ручная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструмент

Сетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Изготовление настольного инструмента

Комфортная работа со станком заключается в установке дополнительных деталей, которые значительно упростят работу с циркулярной пилой. Этот этап включает в себя установку дополнительных инструментов и приспособлений.

На шкалу рабочей плиты следует нанести условное обозначение «0». Чтобы защитить себя от сколов и щепок, следует установить защитный экран из прозрачного пластика или аналогичного материала. Облегчить распил древесины можно с помощью установки дополнительных валиков или прижимного механизма. Упорная пластина поможет предотвратить срывы древесины во время работы.

Необходимые инструменты при сборе циркулярки

При изготовлении циркулярки потребуется иметь под рукой большое количество инструментов и подручных материалов. Поэтому следует всё заранее подготовить. Список инструментов зависит от типа циркулярки и функций, которыми будет она обладать.

Рекомендуем: Создаем краскопульт своими руками из подручных материалов

Понадобится стандартный набор инструментов, который включает в себя молоток, пассатижи, рулетку, метр, керн, отвёртки, угольник, уровень и т. д. Следует подготовить сварочный аппарат, дрель с различными насадками, болгарку с отрезными кругами и расходный материал для этого оборудования. Нельзя забывать о материалах и деталях, которые станут основой при создании циркулярной минипилы своими руками. В некоторых случаях следует прибегнуть к помощи специалистов, которые помогут в работе со сварочным аппаратом или болгаркой.

Какие есть варианты изготовления?

Чтобы сделать циркулярку своими руками, можно использовать несколько способов. Самые популярные из них:

  1. Установка купленной ручной циркулярной пилы на станок, который делают из бруса.
  2. Использование в роли привода незаменимой болгарки со стальным диском для резки по дереву.
  3. Превращение в циркулярку небольшого деревянного стола и двигателя, «выуженного» из стиральной машины.
  4. Изготовление металлической станины и установка асинхронного двигателя (1-1,5 кВт).

Все эти схемы имеют право на жизнь, однако на практике они имеют разную эффективность. Если на циркулярном станке планируется распускать доски, имеющие большую толщину, то единственный возможный агрегат — пила-циркулярка, оборудованная мощным двигателем. Станина должна быть изготовлена из стали.

Болгарка будет «впору» для подрезки мелких деревянных деталей, но для циркулярной пилы-станка она не лучший вариант, так как ограничено время ее непрерывной работы. Двигатель от стиральной машины тоже не самый подходящий способ (вернее, самый неподходящий) — оборудование получается неудобным, довольно слабым. Из-за малой мощности мастеру потребуется «изобрести» повышающую ременную передачу, а также систему, состоящую из 2 валов. В результате всех усилий «на выходе» он получит модель, имеющую невысокое качество реза и малую производительность.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Устройство дисковой пилорамы на базе электропилы

Конструктив любой самодельной пилорамы на основе электропилы подразумевает наличие:

рамного элемента – несущая деталь, которая соединяет воедино все другие запчасти;

  • моторной части – желательно остановиться на трехфазных модификациях электропил: бытовые модели, питающиеся от сети с напряжением 220 В, могут оказать маломощными;
  • режущей гарнитуры – диск инсталлируется в одной из плоскостей – горизонтальной или вертикальной;
  • несущего узла – для бытовых задач сгодится обычный верстак или стол, по которым бревна будут подаваться руками. Для более сложных конструкцию дополняют мобильной кареткой;
  • регулировочного механизма – контролирует электросхему самоделки, запускает и выключает мотор. Чаще всего располагается на раме.

Варианты конструкции

Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:

Обратите внимание!

  • Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
  • Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками

  • Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи

  1. Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
  2. Монтаж на станину ручной циркулярной пилы.
  3. Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
  4. Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.

Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.

Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.

Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.

Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.

Совместимость пильных кругов

Пильные диски различаются по количеству, форме и размеру зубьев, материалу, посадочному и внешнему диаметру. Диски на 32 невозможно насадить на патрон 30 мм. Большой диск с поперечником 200 мм «встанет» не на каждую маломощную циркулярку.

Количество зубцов на круге определяет возможности и качество работы. Так, при большем количеством зубцов получается лучший срез. Для резки прессованных плит оптимальны диски на 36 — 48 зубцов. Чтобы работать с доской достаточно 20 — 24 зубцов. Более долговечны диски с твердосплавными наплавками, они способны распилить даже случайно забитый в доску гвоздь.

По форме зубцов диски делятся на активные (заточенные под положительным углом) и пассивные (заточенные под отрицательным углом). Разводка зубцов по ходу движения пильного круга характерна для положительного угла заточки. А разводка против движения — для отрицательного. Твердые материалы распиливают пассивными (металлические сплавы, жесть), а дерево и пластик — активными дисками. Если пилить дерево кругом с отрицательной заточкой, срез получится рваным, с торчащими волокнами.

Видеоролики об устройстве и модернизации ручной циркулярки Байкал 514:

Дисковая пила КАЛИБР ЭПД-2100/200+Ст

Дисковая пила Hammer CRP 1500 D

Дисковая пила ЗУБР ЗПД-2000

Дисковая пила Hammer CRP 1500 D

Дисковая пила ЗУБР ЗПД-1600

Дисковая пила КАЛИБР ЭПД-2100/200+Ст

Дисковая пила ЗУБР ЗПД-1600

Дисковая пила ЗУБР ЗПД-2000

Дисковая пила Интерскол ДП-235/2000М

Распиловочный станок СТАВР ПДС-250/2000

Распиловочный станок ЗУБР ЗПДС-255-1500

Распиловочный станок ЗУБР ЗПДС-255-1500

Дисковая пила ЗУБР ЗПД-2000

Дисковая пила Hammer CRP 1800 D

Дисковая пила Rebir RZ 2-70-2

Дисковая пила Парма 200Д

Дисковая пила Einhell TC-CS 860 Kit

Дисковая пила ELITECH ПД 2000С

Дисковая пила Интерскол ДП-210/1900М

Дисковая пила BOSCH PKS 40 2015

Дисковая пила PATRIOT CS 195

Дисковая пила Kolner KCS 140/900

Распиловочный станок RedVerg RD-SS210-1200

Дисковая пила Makita SP6000

Дисковая пила Makita HS7601

Дисковая пила Hammer CRP 900 А

Дисковая пила Makita HS7601

Дисковая пила СОЮЗ ЦПС-50200

Дисковая пила Интерскол ДП-190/1600М

Дисковая пила КАЛИБР ЭПД-1700/185+

Пила циркулярная настольная RD-SS210-1200 RedVerg

Если вы хотя бы раз бывали на пилораме или в обычной столярной мастерской, то наверняка вы обратили внимание на присутствие там станка, у которого в центре выглядывает диск с зубцами. Именно такой вид имеет стационарная циркулярная пила

Её используют для выполнения качественной и точной продольной распиловки древесины разной плотности.

В наши дни интерес к большинству специальных приборов начинает проявлять и многие рядовые строители-любители. Не оставили они без внимания и циркулярную пилу. При этом в продаже доступна не только стационарная модель, но и обычная ручная циркулярная пила. В этой связи не помешает подробнее остановиться на особенностях выбора циркулярной пилы, ее разновидностях и основных характеристиках.

Этот инструмент применяется для решения той же задачи, для которой создавался и промышленный вариант. Речь идет о выполнении продольных и поперечных распилов в древесине, гипсокартоне, пластике и прочих материалах. Конечно, для подобной работы можно применять и обычный электролобзик, однако, учитывая высокую интенсивность работы и жесткие требования, которым должен соответствовать создаваемый распил, куда логичнее использовать циркулярную пилу, которая сможет превосходно справиться с этой задачей.

Пользоваться ею довольно просто, однако для начала нелишне будет обратить внимание на ее конструкцию. Роль главного узла в устройстве этого инструмента выполняет электродвигатель, на валу которого располагается пильный диск

Чтобы исключить минимум дискомфорта при работе с таким инструментом, у него имеются две рукояти, среди которых на одной имеется кнопка пуска, а благодаря второй у пользователя появляется возможность зафиксировать инструмент другой рукой. У диска предусмотрен защитный кожух, наличие которого позволяет предотвратить получение травм оператором. При необходимости защитный кожух можно открыть, получив доступ к пильному диску, для чего необходимо надавить на кнопку пуска.

Действие этого инструмента заключается в следующем: для запуска двигателя необходимо надавить на кнопку включения, после чего начинает крутиться пильный диск, в результате выполняется основная задача — происходит разрез материала.

Ручная пила своими руками

Если грамотно заменить обычный бензиновый мотор пилы на сильные руки, можно получить компактный и универсальный инструмент для резки дров или обрезки деревьев. Далее мы расскажем о том, как сделать ручную пилу из цепи от бензопилы.

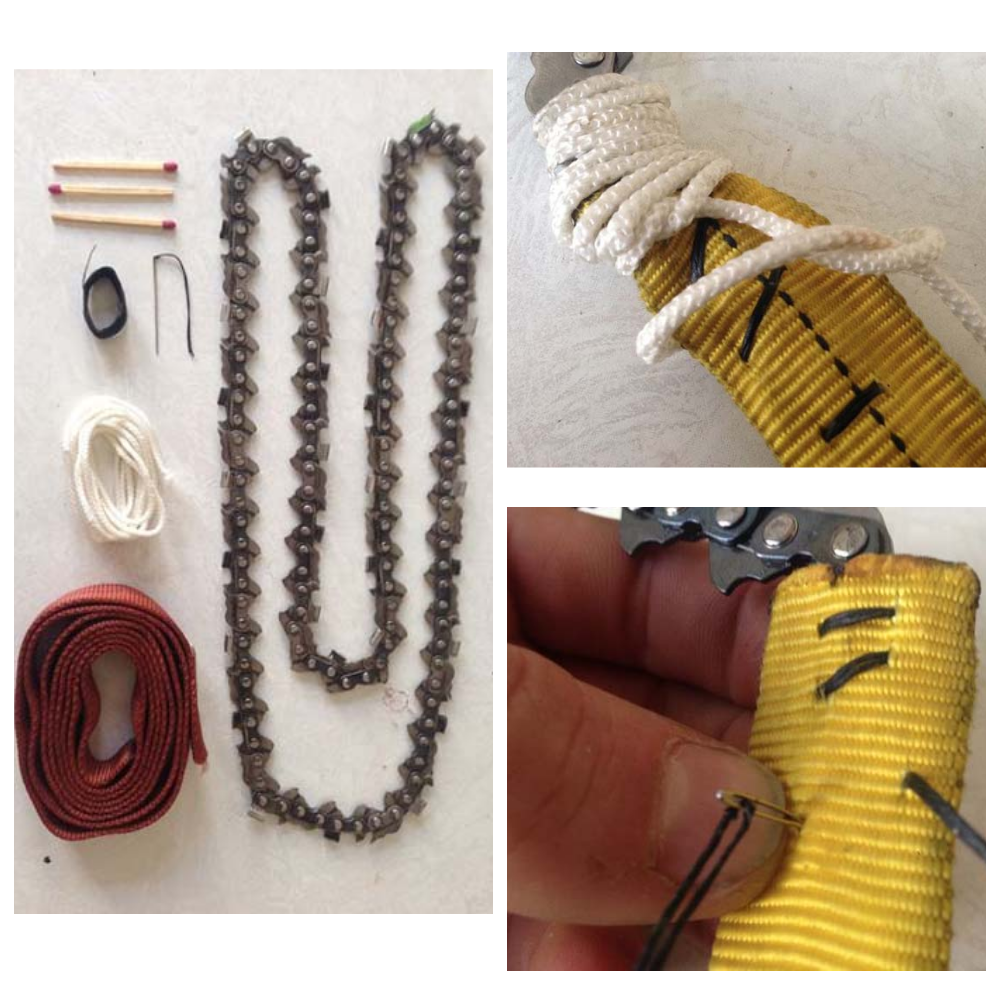

Для того, чтобы сделать такое приспособление вам понадобится:

  • оборванная или старая цепь от мотопилы
  • небольшие нейлоновые лямки
  • вощёная льняная нить
  • шнур из нейлона
  • толстая игла
  • устройство для разрезания цепи.

Прежде всего, нужно разрезать цепь. Необходимо начать с разрезания одного звена цепи, чтобы разорвать петлю. Цепная пила создана из закаленной инструментальной стали, поэтому разрезать ее будет нелегко. На такой цепи отсутствует соединительное звено, поэтому просто рассоединить цепь не получится. Можно воспользоваться ленточной пилой. В случае отсутствия такого станка, нужно вооружиться напильником или абразивным диском. Конечно, такая работа займет приличное количество времени.

После того, как цепь будет распилена, ее концы нужно вставить в небольшие лямки из нейлоновой трубки. Нужно отрезать кусок тесьмы длиной 18 дюймов и оплавьте концы при помощи спички или зажигалки, для сохранения их от истирания. После этого нужно просто вставить конец цепи примерно на 6 дюймов в тесьму.

Далее нужно пришить ручки самодельной ручной пилы при помощи вощеной льняной нити. Прошивать вокруг цепи нужно наиболее плотно, чтобы она не выскальзывала из лямки. Стоит обернуть второй край лямки вокруг кисти, для формирования довольно большой петли для вашей руки.

Следующим шагом является оборачивание ручек нейлоновым шнуром. К сожалению, льняная нить не является настолько прочной, чтобы удержать цепь при длительном использовании, поэтому края лямок также стоит надежно зафиксировать нейлоновым шнуром. Можно воспользоваться методом шкотового узла в целях сохранения плотной намотки шнура по всей длине обертки.

После этого ваша самодельная пила будет полностью готова к использованию. Ее можно использовать в одиночку или с помощником, все зависит от габаритов разрезаемой древесины. Для работы нужно обернуть цепь на нужной ветви и тянуть её из стороны в сторону за ручки.

Сегодня вы узнали о том, что такое ручная пила по дереву. Цена ее зависит от функциональности и компании-изготовителя.

Рекомендации по эксплуатации

Сделанная своими руками ленточная пила может быстро окупить затраченные на ее производство время и средства. Но это будет соответствовать истине, если соблюдать рекомендации по эксплуатации такого оборудования. Специалисты дают такие советы:

необходимо правильно натягивать режущее полотно. Величина такого натяжения будет зависеть от марки используемой при изготовлении пилы стали, а также ее ширины. Измерить этот показатель можно при помощи специального прибора – «тирзометра»;

не стоит думать, что пила сможет проработать непрерывно долгое время. Специалисты рекомендуют следующий режим работы – два часа распила, далее полотно снимается и вывешивается в свободное состояние на 12-24 часа. Таким способом вы сможете продлить срок службы пилы;

всегда используйте смазку, особенно если распиливаете свежую древесину. У только что срубленных деревьев идет обильное выделение смолы. Ее масса начинает забивать резцы. Как результат пила начинает греться и быстро выходит из строя. Для смазки (и одновременного охлаждения) можно использовать обычную воду с добавлением простого моющего средства. В зимний период специалисты рекомендуют применять смесь дизтоплива и моторного масла;

после окончания работы ослабьте режущее полотно. При распиле оно нагревается и немного расширяется. После окончания работы полотно начинает остывать и уменьшаться в размерах. Если оставить ее в натянутом состоянии, то будут образовываться отметины от шкивов, на месте которых впоследствии получатся потертости;

соблюдайте правила заточки зубьев. От этого будет зависеть как скорость самой работы, так и срок службы режущего полотна. Также следите, чтобы зубья были всегда хорошо заточены и соблюдался правильный их развод.

Также необходимо строго соблюдать технику безопасности. Ленточная пила – это довольно травмоопасное оборудование. Лучше всего оснастить ее защитным кожухом. Такое дополнение позволит повысить безопасность работы, и поможет улучшить отвод опилок.

Также внимательно отнеситесь к выбору места установки станка. Конечно, самодельная ленточная пила не займет много места. Но все-таки вокруг должно быть достаточно пространства для свободного передвижения.

Кроме того, позаботьтесь о качественном освещении рабочего места. Довольно часто такой станок устанавливают на улице. В этом случае старайтесь работать только в светлое время или при наличии хорошего уличного фонаря.

Из видео вы узнаете как изготовить ленточную пилу своими руками из доступных материалов.

Скорость диска и безопасность

Не обеспечив высоких оборотов зубчатого диска, невозможно гарантировать качество распила. Однако для самодельного оборудования, эксплуатируемого в условиях домашней мастерской, не менее важным является безопасность во время работы.

Нужно предусмотреть защитные устройства, которыми традиционно оборудуются промышленные образцы. Мнение, что дома без такой защиты можно вполне обойтись, не выдерживает критики.

Правила ТБ «пишутся кровью». Достаточно одного неловкого движения, чтобы попасть на стол хирурга

Поэтому безопасности стоит уделить самое пристальное внимание

Станина и стол

Создание станковой циркулярки с использованием ручного электроинструмента начинается с конструирования столешницы или коробчатого корпуса, где снизу будет располагаться ручная циркулярная пила, а над поверхностью разместится часть пилящего диска.

В интернете можно найти немало обзоров, в которых представлен стол для циркулярки своими руками с чертежами, а также детально расписана технология изготовления.

Обычно, если работать предстоит с небольшими деталями, для комфортной работы вполне достаточно длины 1,5 м и ширины 0,7 м. Станину можно сварить из металлического уголка с полкой до 30 мм. По углам каркас следует укрепить приваренными укосинами, благодаря которым будет обеспечена максимальная надёжность.

Обратите внимание!

  • Тиски своими руками: простые и надежные самодельные тиски от А до Я (190 фото)

  • Вибростол своими руками — выбор материалов, узлов и агрегатов для вибростола с пошаговым описанием изготовления
  • Зернодробилка своими руками — принцип работы, виды и особенности создания устройства для переработки зерновых культур

Посредине столешницы делают прямоугольное окно, которые затем закрывается вставкой из дюралюминия или оргстекла с прорезью для диска. Такая вставка позволяет обеспечить плавное перемещение обрабатываемой доски или листа вдоль линейки.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
