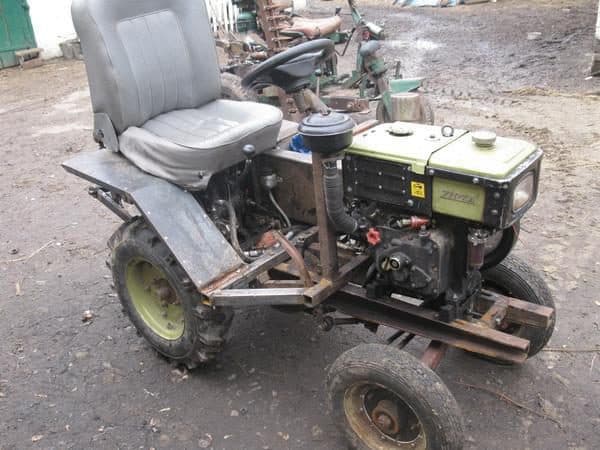

Самодельные минитрактора
Идеально подходят для обработки небольших площадей. Собрать их может практически каждый, кто разбирается в технике даже на минимальном уровне.

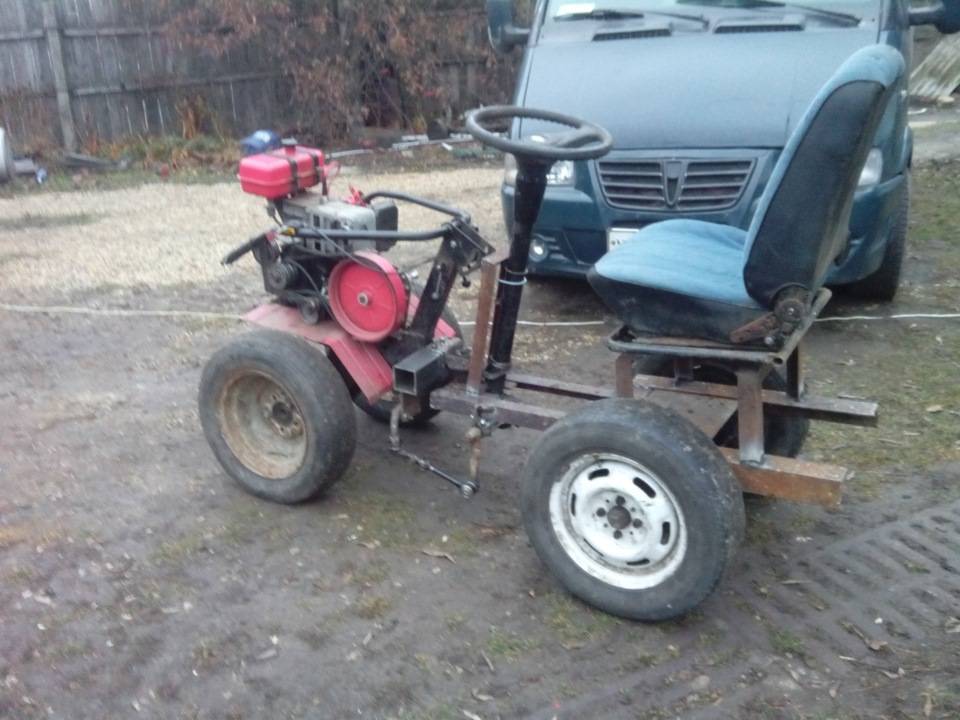

Как сделать минитрактор из мотоблока Нева
Сначала приобретаем сам мотоблок, на который уже заранее смонтирована зацепка, заводская или в виде самоделки. Тогда можно будет присоединить прицепы с кузовом, на которых легко транспортируется груз, вне зависимости от размеров. Есть и другие дополнительные детали, придающие комфорта при использовании:
- Педали тормоза и газа.
- Сиденье.
- Автомобильный руль.
Объем мотоблоков «Нева» обычно находится в пределах 6-8 литров. Потому мини-трактор с такой основой требует минимального количества доработок.
Если есть электросварка и болгарка вместе с дополнительными инструментами, самосвал можно создать собственными силами. Главное – придать специальную конструкцию креплению рамы, и сделать так, чтобы минитрактор из мотоблока мог наклонять прицеп, поворачивать его. Органы управления у данных устройств дублируют друг друга, потому мотоблок можно использовать отдельно, просто разобрав маленький трактор.
Самодельный минитрактор из мотоблока «Зубр»
Из необходимых деталей:
- Рама.
- Цилиндр с тормозом.
- Подножные механизмы, педали.
- Колонка руля, в комплекте с тягами.
- Балка впереди, соединяется со ступицами и дисками для тормоза.
- Крылья в задней части.
- Задняя навеска с ручным подъемником.
Последний шаг – совместная сборка, при использовании молотка и дрели, гаечных ключей с аппаратом для сварки. Дополнительно впереди устанавливаются колеса. Двигатель крепится к раме во фронтовой части, поэтому во время работы минитрактор сохраняет баланс. На одной оси со шкивом на заднем мосту техники располагается вал отбора мощности. Ременная передача помогает передавать усилие от одной части к другой. Натяжение ремней и регулировка облегчатся, если крепление мотора будет плавающим.
Минитрактор на базе мотоблока МТЗ
Данный мотоблок имеет одно отличие от других стандартных моделей – оснащение двухцилиндровым дизельным двигателем. Это приводит к тому, что центр с тяжестью оказывается впереди, когда устройство активно работает. Из-за чего рабочий процесс заметно усложняется. Но можно устранить проблему, действуя следующим образом:
- Используем режим работы с косилками.
- Площадка впереди демонтируется в полном объеме.
- Ее заменяет колесо из передней части мотоцикла, для чего используем болты. В это же время ставится руль управления.
- В верхней части рамы располагается ниша, куда устанавливается рулевая тяга. Сюда надо закрепить и тягу регулировочную, тогда конструкция получит прибавку к прочности и твердости.
- Электросваркой соединяем площадку и крепление для места водителя.
- У двигателя должна находиться дополнительная площадка, куда ставится гидрораспределитель с аккумулятором.
- Заднюю часть соединяем с дополнительной рамой из металла, для системы гидравлики.
- Переднее мотоциклетное место идеально для расположения ручного тормоза.
Получим компактный мини-трактор с тремя колесами.
Минитрактор из мотоблока Агро
Как и всегда, заранее готовим несколько основных деталей – это рулевое управление и тормозная система, дополнительные колеса, гидравлическая система. Гидравлика нужна, чтобы система нормально работала в комплексе с навесным оборудованием. Дополнительные колеса легко взять у обычного автомобиля.
В случае с мотоблоком Агро понадобятся дополнительные действия по усилению ведущей полуоси вместе с колесными редукторами. Допустим вариант, когда двигатель у устройства располагается позади. Тогда нагрузка будет распределяться максимально равномерно.
Минитрактор с мотоблока Кентавр своими руками
Мотоблоки Кентавр относятся к разновидностям профессионального оборудования, предназначенного для выполнения сельскохозяйственных работ. Потому в итоге мини-трактор будет обладать высокой производительностью.
Ключевым узлом становится двигатель, с мощностью до 9 лошадиных сил. Надо использовать металлический профиль, чтобы изготовить раму для этой конструкции. Устанавливаем сиденье вместе с колесной парой. Допустимо дополнительное оснащение в виде прицепа, который помогает перевозить малогабаритные грузы. Другими полезными дополнениями можно назвать однолемеховые плуги и отвалы.
Преимущества самодельных тракторов из мотоблоков
Минитрактор, переделанный из мотоблока очень пригодится в хозяйстве! Его обязательно нужно сделать, чтобы превратить рутинные сельскохозяйственные работы в неутомительные и интересные занятия. Самодельный трактор, в отличие от мотоблока, возьмёт на себя основную нагрузку, а человеку останется только следить за процессом и правильно управлять транспортным средством. Самодельный небольшой трактор — экономный в эксплуатации и обслуживании агрегат компактных размеров, который не требует отдельного гаража, что тоже является большим плюсом. Он не будет создавать проблем с запчастями – их можно найти в продаже по доступной цене практически в любом специализированном магазине, где продаются мотоблоки марок Скаут, Нева, китайский Зубр и прочие. Преимущества владения таким агрегатом налицо. Он в отличие от мотоблока позволит:
- Расширить функционал;
- Облегчить работу оператора;
- Реализовать тяговый потенциал.
Используя навыки, можно из обычного мотокультиватора с ограниченными возможностями сделать многофункциональный и эффективный минитрактор. Манёвренный, компактный — он способен работать даже на густо засаженных участках, между кустами и деревьями, а так же на ограниченной придомовой территории, не портя тротуарную плитку и асфальтное покрытие. Посмотрите форму, где есть видео о работе самодельной техники. Сделать минитрактор из мотоблока – это значит приобрести себе агротехнику с широчайшим функционалом. Вместе с ним можно использовать разнообразное навесное оборудование: культиватор, картофелесажалку, фрезу, борону, роторную косилку, плуг, окучники и прочее. А если оборудовать штабелером с гидравлическим приводом, то можно эксплуатировать самодельный трактор ещё и в качестве стогометателя или подъёмного крана. Благодаря практичной конструкции, работать на такой самоделке просто, комфортно и безопасно. А оставшиеся мотоблочные детали можно использовать при создании других самоделок. Самодельный минитрактор – это лучше, чем самый дорогой тяжелый мотокультиватор и дешевле, чем тяжёлый трактор.

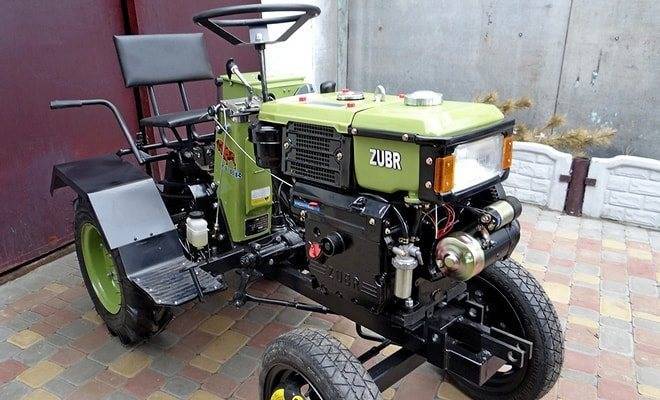

Минитрактор из мотоблока Зубр
Мотоблоки данной марки обладают надежным и достаточно мощным мотором, наличие которого позволяет переделать агрегат в полноприводный минитрактор. Перед работой обязательно изучите детальные чертежи, а также купите стальные листы, трубы и уголки.
Порядок действий при изготовлении минитрактора выглядит следующим образом:
- При обустройстве рамы вам потребуется расширить уже имеющийся каркас мотоблока. Это необходимо для того, чтобы установить дополнительные колеса. Нарежьте уголки и трубы на подходящие куски, после чего приварите их друг к другу;
- Передняя балка на минитрактор монтируется посредством уже готовой ступицы, оборудованной тормозами. Колеса в передней части агрегата должны соответствовать размеру задних колес, или быть чуть больше последних – это предотвратит «зарывание» мини-трактора при езде по пересеченной местности;
- Затем установите мотор мотоблока. Лучше всего устанавливать его в передней части, чтобы достичь наилучшего баланса всей конструкции;
- К задней части готового минитрактора приварите фаркоп – он потребуется для монтажа прицепа.
Самодельный минитрактор, изготовленный на базе мотоблока Зубр, сможет справиться с рядом наиболее сложных хозяйственных задач: вспашкой грунта, кошением травы, сбором и перевозкой урожая.
Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы
Наличие мотоблока значительно упрощает обработку земли. Но не всегда удобно ходить за ним во время работы. Учитывая, что многие модели обладают достаточной мощностью – их собственники стараются улучшить конструкцию. Даже для профессионалов будет полезно знать, что собрать минитрактор не так уж сложно из мотоблока Нева. Чертежи и схемы для этого послужат основой, позволяющей сделать надежный и многофункциональный агрегат.
Общие рекомендации
На первом этапе нужно определиться с оптимальной моделью силового агрегата. Он должен иметь достаточный запас мощности, чтобы приводить в движение самодельную раму. Лучше всего для этого использовать модель Нева МБ-23С 9.0 PRO . Ее четырехтактный двигатель мощность 9 л.с. обеспечит требуемую тягу для обработки земли с помощью навесных инструментов – культиватора, плуга и т.д.

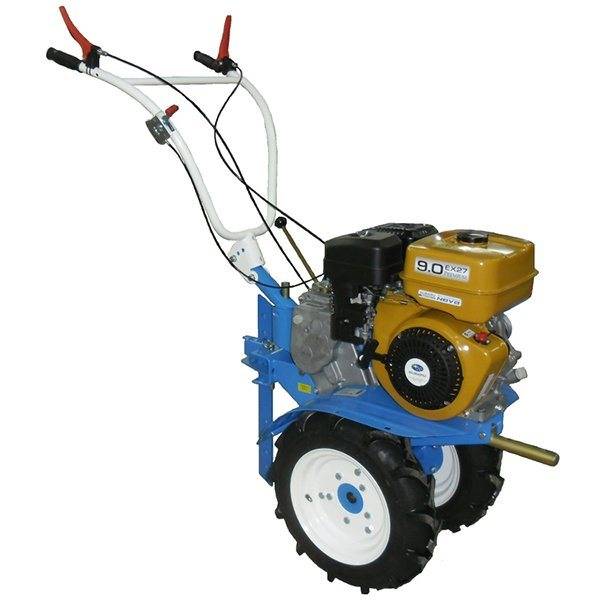

Мотоблок Нева МБ-23С 9.0 PRO
Если же в наличии есть модель с меньшей мощностью – можно вместо полноценной рамы сделать адаптер, как описано здесь. Он будет менее функционален, но зато улучшит комфорт эксплуатации мотоблока.
Что нужно для создания полноценного минитрактора? Сначала рассмотрим его основные компоненты.
- Рама. Изготавливается из подручного металлопроката. Поворотный механизм. Дисковая простейшая тормозная система. Сиденье и элементы кузова. Сцепка для установки навесного оборудования, система рычагов для управления ею.
Большую часть комплектующих можно приобрести в пунктах приема металлолома или на разборках автомобилей
При этом нужно обращать внимание на качество и отсутствие дефектов
Сначала определяются с функциями, которые должен выполнять минитрактор из мотоблока. Чаще всего выбирают универсальную схему, предусматривающую обработку земли и перевозку грузов. Для второго варианта потребуется прицеп, который можно изготовить самостоятельно или приобрести уже готовую модель.
Чертежи

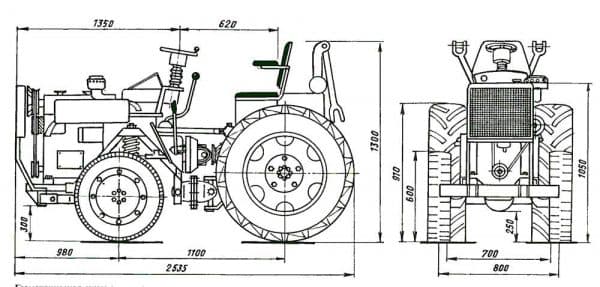

Общая кинематическая схема
Для правильного сопряжения всех компонентов конструкции составляется кинематическая схема. В ней обязательно подробно описываются места соединения вала мотоблока с колесной парой. Желательно, чтобы привод был на заднюю ось – так трактор будет обладать лучшей проходимостью.
Важно, чтобы все детали минитрактора были правильно подобраны. В случае надобности можно выполнить их модернизацию – обработку на токарном станке
Нужно помнить, что от качества компонентов напрямую будет зависеть рабочих ресурс и эксплуатационные характеристики будущего трактора.
При выборе чертежной схемы следует обращать внимание на поворотный механизм. Этот узел может быть двух видов
- Перелом кузова. Отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Минитрактор, изготовленный по такому принципу, будет иметь малую маневренность на поворотах. Установка рулевых тяг. Для их монтажа потребуется больше времени и заводские комплектующие. Но при этом появиться возможность выбора места установки мотоблока (на передней или задней оси), а также значительно увеличится угол поворота.
Выбрав оптимальную схему можно приступать непосредственно к изготовлению агрегата.

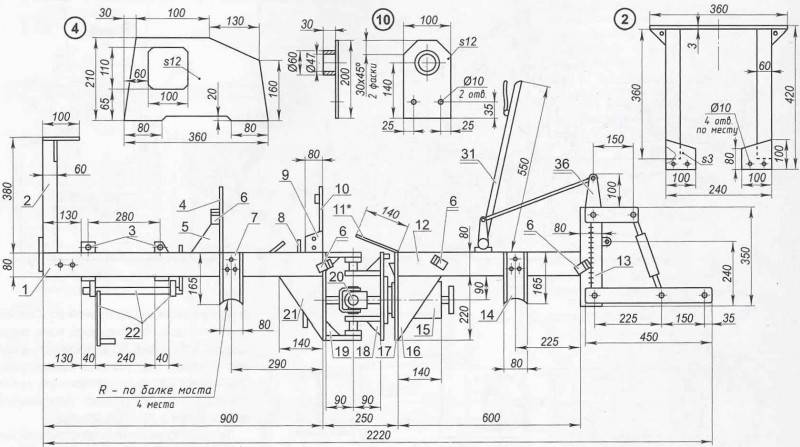

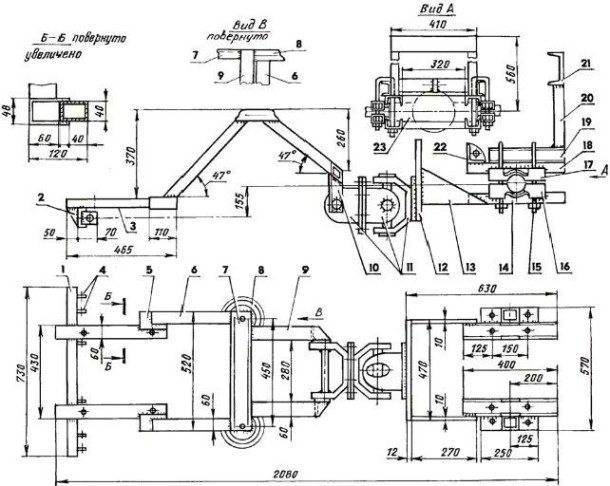

Чертеж рамы минитрактора

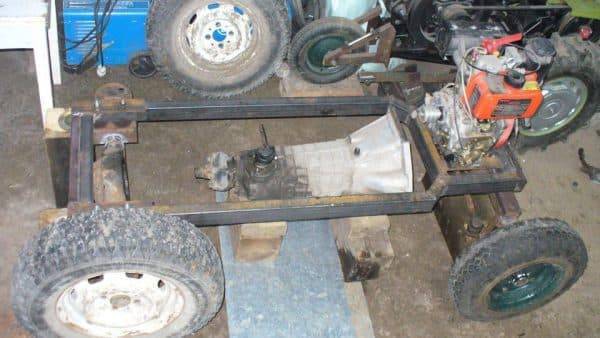

Делаем раму
Для самостоятельной сборки конструкции потребуется минимальный набор инструментов и комплектующих. Последние лучше всего выбирать по схеме, а в случае отсутствия каких-либо компонентов – вносить изменения в чертеж с учетом параметров комплектующих на замену.
- Металлопрокат для изготовления рамы. Используется труба квадратного сечения, уголки и швеллера. Для изготовления кузова рекомендуется применять стальной лист толщиной от 1,5 мм. Готовые компоненты подвески и поворотного механизма. Сварочный аппарат, электроды, «болгарка», дрель, измерительный инструмент.
Как это сделать
Пожалуй, самым интересным вариантом самостоятельной сборки является минитрактор переломка 4х4 самоделка,
который изготавливается на основе мотоблока. Вообще, это довольно распространенный метод сборки минитрактора, что доказывает его эффективность и работоспособность в процессе эксплуатации.
На видео самодельный мини трактор с двигателем мотоблока.
Внешне такая конструкция выглядит довольно громоздко, но внутреннее содержание полностью пропорционально, т.е. каждая деталь находится на своем месте, в точности подогнанная под размеры и параметры. Рассмотрим конструктивные особенности более подробно:
Чертеж 1
Фото чертежей узлов
- Рамная конструкция будет состоять из двух составляющих – лонжеронов и траверс. Лонжероны изготавливаются из трех составляющих. Передняя часть будет изготовлена из швеллера №10, последняя будет выполнена из стальной трубы, имеющей параметры 8×8 см.
Задний траверс будет изготовлен из швеллера №16, а передний – из швеллера №12. Поперечины изготавливаются аналогично. В принципе, все минитрактора самоделки полноприводные имеют схожую конструкцию рамы, с теми же техническими параметрами.
- В качестве двигателя можно использовать практически любой силовой агрегат, мощности которого будет достаточно для осуществления сельхоз работ. Идеальным вариантом, в данном случае, будет использование 4-тактного дизельного двигателя, имеющего водяное охлаждение.
- Коробку передач и раздаточную коробку вала отбора мощности можно взять с автомобиля ГАЗ-53. Сцепление подойдет от ГАЗ-52.
- При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется заново изготовить маховик мотора, а также сделать новый кожух корзины сцепления, для подгонки её под двигатель. Маховик стачивают на токарном станке, срезая заднюю область, а также вытачивая дополнительный пролет в середине.
- Вообще, самоделки минитрактора подразумевают подгонки под определенные детали, поэтому стоит быть готовым к тому, что придется обратиться к токарю для обтачивания некоторых комплектующих.
- Мост устанавливается в конструкцию практически без изменений. Крепится он к раме с помощью четырех стремянок.
- В качестве колес можно использовать аналогичные, взятые с легковых автомобилей.
- Дело в том, что использование меньшего диаметра может спровоцировать проваливание агрегата в землю, а использование большего диаметра приведет к невозможности совершать те или иные маневры.

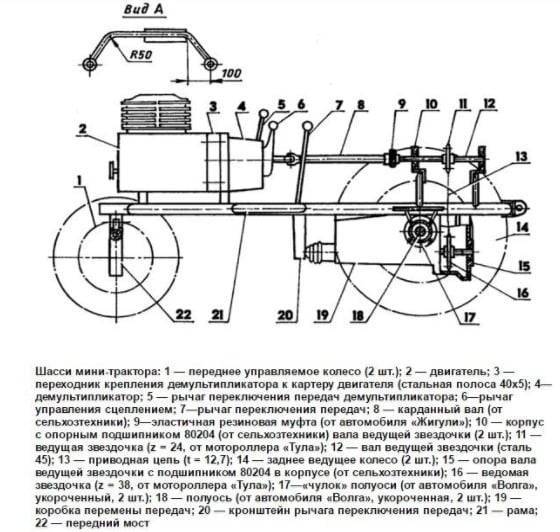

- Схема ходовки минитракторов и миниавто самоделок, представленная ниже, показывает наглядно принцип расположения колес на осях, а также их крепление к раме.
- Для повышения маневренности самоделки, можно установить на руль гидроусилитель. Взять его можно со старой техники, либо собрать собственноручно. Для этого нам понадобится масляный насос, приводимый в работу двигателем.
Водительское сидение
Немаловажным этапом работы будет являться расположение водительского сиденья. Располагать его нужно таким образом, чтобы руль не упирался в колени водителя, т.е. не мешал свободному управлению устройством.
Самоделки минитрактора переломки имеют очень важное преимущество – они обладают очень хорошими показателями маневренности. Конечно, такой метод сборки немного сложнее, чем альтернативные, но это определенно стоит затраченных усилий
Вообще, в данном способе сборки очень много комплектующих берется от старых отечественных автомобилей. Например, рулевая рейка может быть заимствована от старых «Жигулей», то же самое можно сказать и о барабанном тормозе – он также может быть взят с поддержанного авто.
Минтрактор из мотоблока Зубр
Китайские мотоблоки Зубр оснащаются бензиновыми и дизельными двигателями различной мощности. Для постройки трактора рекомендуются дизельные тяжелые мотоблоки, которые оснащены системой жидкостного охлаждения. За счет этого трактор сможет работать длительное время в условиях повышенных температур окружающего воздуха.
Чтобы сделать трактор из мотоблока своими руками, потребуется сделать раму из стального уголка 50 мм. На передней части рамы расположены поперечины для установки двигателя. Рама дополнительно усилена поперечинами и укосинами, которые повышают жесткость на кручение.
Двигатель жестко закреплен на раме, поэтому возможно появление усталостных трещин под точками установки. Момент от двигателя передается парой ремней на расположенную над задней осью коробку передач. Зона работы ремней закрыта металлическим щитком (для защиты левой ноги оператора) и поперечиной (для защиты руки от травм).
Рулевой редуктор от «классических» моделей ВАЗ устанавливается на кронштейне рядом с педальным узлом. Для механизма поворота используются серийные детали рулевых механизмов отечественных и импортных автомобилей.
Для остановки применяются механические ленточные тормоза. Барабаны выполняются из стальных цилиндрических заготовок (например, старых баллонов для газа). Установка рычагов и педалей делается на втулках, размещенных на раме. Приводы тормозов регулируются по длине для компенсации износа колодок и изменения интенсивности торможения.
Как подобрать основу минитрактора
Перед тем, как сделать мини оборудование своими руками, необходимо подобрать модель, которая будет выступать в качестве основы. В данном случае требуется учитывать такие технические характеристики:
- мощность двигателя, показатель его крутящего момента;
- масса будущего мини трактора;
- разновидность силового агрегата – бензин, дизель;
- габариты плуга;
- производитель и цена.
От показателя мощности двигателя мотоблока зависит площадь территории, которую можно будет обрабатывать готовым оборудованием. Получается, чем больше участок, тем сильнее должен быть агрегат. Что касается веса прибора, то он должен соответствовать типу грунта. Для плотной почвы потребуется тяжелый минитрактор сделанный своими руками из спецтехники Нева. Так же и наоборот, при мягкой земле нужно использовать легкий аппарат, чтобы он не утрамбовывал ее.
Вес машины должен соответствовать типу грунта — на плотной почве нужен тяжелый трактор, на легких, песчаных облегченный
При расчете размеров следует учитывать глубину обработки и удобство в эксплуатации. Лучшим вариантом послужит культиватор с возможностью регуляции ширины. На рынке встречаются модели, оснащенные бензиновым или дизельным мотором. Первый вариант при функционировании издает минимальный уровень шума, имеет небольшую компрессию и легкий запуск с полуоборота. Дизельный вариант отличается экономичностью и высокой производительностью при работе на большой территории или со сложной почвой.
Что потребуется
Прежде чем приступить к работе, следует убедиться в наличии всех необходимых деталей, материалов, а также инструментов.
Итак, что потребуется для работы:
- Мотоблок. Его нужно выбирать с учетом вышеперечисленных рекомендаций. Именно он послужит основой в самодельном мини тракторе.
Мотоблок Нева — оптимальный вариант для переделки
- Дополнительная колесная пара с осью. К колесам обязательно требуется приобрести подшипники, а также рулевую установку.
- Металлические листы, патрубки и уголки. Материал нужен для создания кузова и рамы конструкции.
- Элементы для фиксации деталей и механических узлов. В данном случае используются шайбы, болты, гайки, сварка.
Для проведения сборки, помимо деталей, еще нужно подготовить ряд инструментов:
- сварочный агрегат;
- дрель-шуруповерт;
- комплект гаечных ключей разного размера;
- пассатижи;
- болгарка.
Самодельный агрегат обладает рядом преимуществ. В первую очередь это стоимость. Даже если домашнему мастеру потребуется покупать культиватор, он в любом случае потратит меньше денежных средств. Помимо всего можно создать спецтехнику нужного размера, степени сцепления с грунтом, а также производительности.
Что касается минусов, то они заключаются в том, что оборудование, сделанное своими руками, сильно уступает фабричным моделям уровнем надежности. Также такая техника часто требует проведение ремонтных работ.
ВИДЕО: Переломка из мотоблока Зубр
Инструкция по сборке минитрактора из мотоблока
Тем, кто интересуется, как сделать минитрактор из мотоблока Нева, Форте или из техники Зубр, необходимо знать, что производитель не имеет особого значения, на эффективность работы трактора это не влияет. Главное правильно разработать чертеж и схему построения. Также владелец техники может воспользоваться готовыми наработками.
Пошаговая инструкция
Кинематическая схема минитрактора.
В первую очередь следует разработать кинематическую схему будущего минитрактора. Если есть определенный опыт, то можно сделать такую схему самостоятельно или же найти в интернете уже готовые варианты. Вполне возможно, что посчастливится найти чертежи переделки минитрактора из мотоблока для конкретной модели. Это существенно облегчит дальнейшие работы. К тому же в интернете можно найти много видеоматериала, где показывается сборка и модернизация таких агрегатов.
Рама и кузов
Материалом для изготовления рамы могут послужить металлические уголки и трубы. Для крепления различных элементов лучше применить болтовое соединение, а значит, потребуется наличие дрели, а также сварочного аппарата, так как без сварки не обойтись. Желательно добиться оптимального соотношения веса рамы и прочности.
Делать кузов или нет — это уже дело вкуса. Однако с кузовом минитрактор, собранный своими руками, например, на базе «Невы», выглядит более презентабельней, да и к тому же создается дополнительная защита от грязи водителя и различных узлов. Для кузова лучше всего использовать нержавейку.

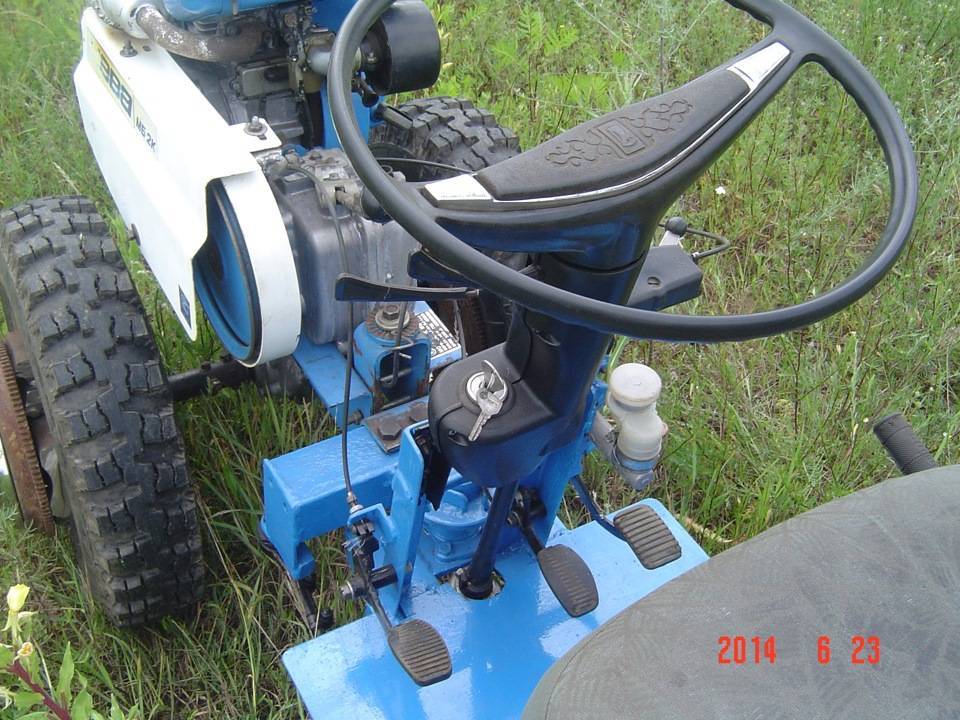

Сиденье и рулевая
После того как кузов изготовлен и навешен, требуется установить водительское сиденье. На автомобильных разборках можно найти переднее сиденье от старой легковой машины. Главное, чтобы кресло было удобным.
Установку руля своими руками следует проводить после того, как будет прикреплено сиденье, чтобы настроить угол наклона и высоту. Можно выбрать принцип рулевой системы, используемой на картингах. Конечно, придется сделать тяги прочнее и короче, поскольку в таком случае усилия будут намного выше. Так же как и кресло, руль можно найти на авторазборках.
Выбор колес и покрышек
При желании сэкономить можно взять колеса от старого легкового автомобиля, но это создаст определенные трудности при эксплуатации уже готового минитрактора. Для такого агрегата передние колеса в идеале должны иметь диаметр 12-14″. При меньшем диаметре минитрактор будет зарываться «носом» в землю, а при большем – управление будет затруднено. Покрышки, соответственно, подбираются под размер установленных на минитракторе колес.
Установка рычагов
Чтобы сделать управление более удобным, необходимо предусмотреть установку рычагов, которые будут отвечать за тормоз и сцепление. Самый простой способ, который предпочитают многие умельцы – это устройство тросикового привода, сообщающегося с моторным блоком.
Обкатка
После того как переделка завершена, можно выкрасить минитрактор и установить навесное оборудование. Покраска позволит предотвратить появление коррозийных процессов. Перед использованием готового минитрактора на базе мотоблока «Нева» или «Салют» требуется его обкатать. Это нужно для того, чтобы проверить функционирование всех узлов и своевременно устранить все возможные неполадки. Будет обидно, если агрегат, собранный своими руками, выйдет из строя в первый же день работы. Если обкатка прошла нормально — можно прикрепить прицеп, и обкатать минитрактор еще раз.
На видео показано как функционирует готовый самодельный минитрактор.
Когда минитрактор полностью собран и обкатан, его в дальнейшем можно сделать более «навороченным», так — как позволит воображение и финансовые возможности. Можно установить навес, фары, гидравлическую систему и так далее. В результате вы получили агрегат, который позволит значительно облегчить обработку приусадебного участка и по комфортности превышающий заводские модели.
Для обработки участков земли с небольшой площадью оптимально использование малогабаритных тракторов. Стоимость заводских изделий достаточно высока, поэтому многие сельские жители создают самодельный минитрактор из мотоблока. За счет применения коробок передач с несколькими скоростями удается расширить тяговый диапазон и вести обработку почвы сельскохозяйственными орудиями с увеличенной рабочей зоной.

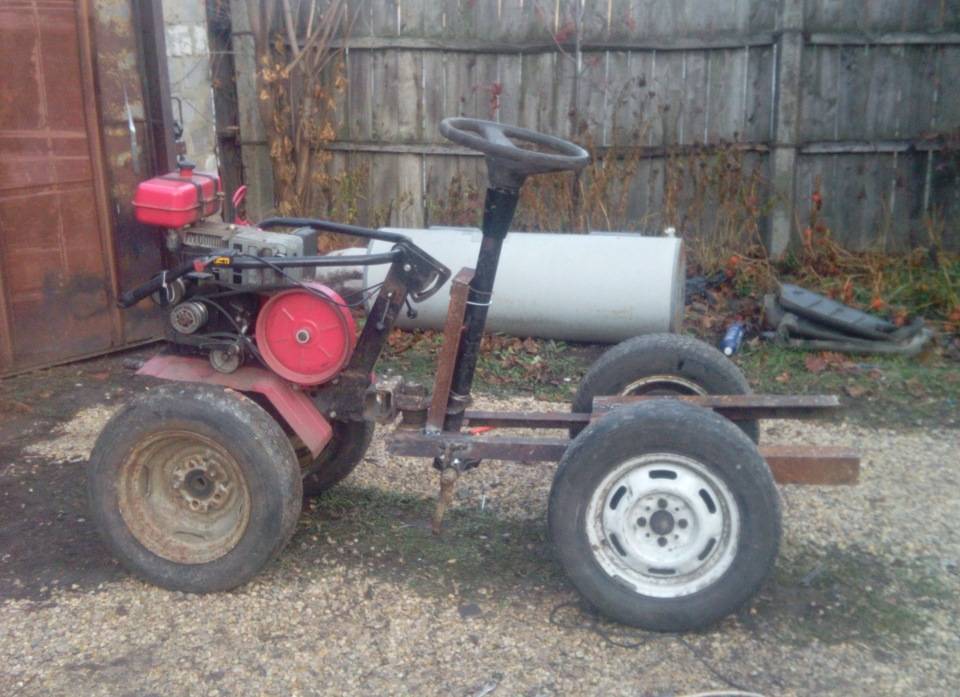

Как сделать раму
После подготовки инструментов и комплектующих, необходимых для создания минитрактора, приступают к «перекройке» рамы мотоблока, чтобы, в соответствии с чертежом, приспособить её под дополнительную пару колёс. Платформу будущей самодельной машины можно сделать цельнометаллической или переломной с использованием швеллеров или профильных металлических труб. Продольные и поперечные лонжероны сделать несложно – их нарезают болгаркой и соединяют электросваркой или крепёжными элементами. Для большей надёжности болтовые соединения комбинируют с дополнительной проваркой швов.
При трансформации культиватора в минитрактор часто используют именно переломку, состоящую из двух независимых полурам, соединенных между собой при помощи шарниров. Благодаря такой конструкции все четыре колеса трактора почти всегда контактируют с грунтом, и практически не происходит их вывешивание при эксплуатации самоделки по неровной поверхности или скользкой дороге. Это позволяет повысить устойчивость минитрактора из мотоблока, улучшить его маневренность и проходимость при осуществлении пахотных и транспортных работ.
К переднему или заднему участку подготовленной рамы монтируют по схеме навесное устройство, которое позволит трактору сделать возможной работу со вспомогательными устройствами. Можно сразу сзади приварить фаркоп для буксировки прицепа — это ещё больше расширить функциональные возможности самодельного мототрактора, полученного из мотоблока.
Область применения
Данная машина будет крайне полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший спектр работ, например уборка снега с помощью минитрактора. Поэтому даже старые мотоблоки можно весьма успешно использовать для создания минитракторов, которые вам более чем пригодятся.
Сделать это можно и из нового мотоблока, если считаете, что компактный трактор вам нужнее.
В сельском хозяйстве техника играет очень важную роль. Она и способ передвижения, и превосходный помощник, и тягач, и силач. Поэтому нет ничего лучше, чем частный дом с хозяйством, на котором есть полный автопарк всей необходимой техники. Особенно широко применимы тракторы (например, тракторы МТЗ).
Минитрактор
Они не обязательно должны быть большими и мощными, ведь даже маленький и компактный трактор способен оказать существенную помощь, стать хорошим транспортом и способом перевозки грузов. Словом, применения для подобной техники может найтись сколько удобно, ведь при работе на земле можно придумать практически любые «задания».
Но небольшие тракторы чаще всего применяются именно в качестве транспорта, а также передвижных площадок, на которые можно установить различную сельскохозяйственную технику.
Если оснастить минитрактор ковшом, то получится аналог экскаватора (см. например экскаватор Hyundai), с помощью которого можно копать и разрыхлять землю, что просто необходимо в сельском хозяйстве.
Кроме того, с минитрактором вы сможете даже с удобством выпасать скот, ведь вместо пешего передвижения вы будете ехать верхом на своём стальном коне.
Реально ли сделать минитрактор самому? Если вы не представляете себе, как из мотоблока сделать минитрактор своими руками, то мы готовы вас обрадовать: всё легче, чем кажется. Чтобы вдохновиться, можете посмотреть на то, как сделать минитрактор из мотоблока своими руками видео. Также, предлагаем посмотреть видео про самодельные минитратора – тут.
Переломка и переделка техники — не самый трудный процесс. Кроме того, Вам не обязательно делать самостоятельно абсолютно всё. Существуют специальные наборы, которые позволят вам без проблем превратить один вид техники в другой за небольшой промежуток времени. В такой набор входят следующие детали:
Рама
- Рама со специальным пространством для установки для двигателя
- Педали
- Сидения
- Рычаги для отключения блокировки полуосей
- Руль
- Крылья
- Передняя балка и задняя навеска
Данный набор идеально подойдёт для тех, кто задаётся вопросом, как переделать мотоблок в минитрактор быстро. Но есть немало людей, которые подходят к данной идеи с подлинным энтузиазмом, а потому хотят провести все работы самостоятельно, не используя готовые наборы деталей.
Именно для них расскажем, как самому сделать минитрактор из мотоблока.
Как собрать минитрактор своими руками на базе мотоблока Нева — чертежи и схемы
Наличие мотоблока значительно упрощает обработку земли. Но не всегда удобно ходить за ним во время работы. Учитывая, что многие модели обладают достаточной мощностью – их собственники стараются улучшить конструкцию. Даже для профессионалов будет полезно знать, что собрать минитрактор не так уж сложно из мотоблока Нева. Чертежи и схемы для этого послужат основой, позволяющей сделать надежный и многофункциональный агрегат.
Общие рекомендации
На первом этапе нужно определиться с оптимальной моделью силового агрегата. Он должен иметь достаточный запас мощности, чтобы приводить в движение самодельную раму. Лучше всего для этого использовать модель Нева МБ-23С 9.0 PRO . Ее четырехтактный двигатель мощность 9 л.с. обеспечит требуемую тягу для обработки земли с помощью навесных инструментов – культиватора, плуга и т.д.
Мотоблок Нева МБ-23С 9.0 PRO
Если же в наличии есть модель с меньшей мощностью – можно вместо полноценной рамы сделать адаптер, как описано здесь. Он будет менее функционален, но зато улучшит комфорт эксплуатации мотоблока.
Что нужно для создания полноценного минитрактора? Сначала рассмотрим его основные компоненты.
- Рама. Изготавливается из подручного металлопроката. Поворотный механизм. Дисковая простейшая тормозная система. Сиденье и элементы кузова. Сцепка для установки навесного оборудования, система рычагов для управления ею.
Большую часть комплектующих можно приобрести в пунктах приема металлолома или на разборках автомобилей
При этом нужно обращать внимание на качество и отсутствие дефектов
Сначала определяются с функциями, которые должен выполнять минитрактор из мотоблока. Чаще всего выбирают универсальную схему, предусматривающую обработку земли и перевозку грузов. Для второго варианта потребуется прицеп, который можно изготовить самостоятельно или приобрести уже готовую модель.
Чертежи
Общая кинематическая схема
Для правильного сопряжения всех компонентов конструкции составляется кинематическая схема. В ней обязательно подробно описываются места соединения вала мотоблока с колесной парой. Желательно, чтобы привод был на заднюю ось – так трактор будет обладать лучшей проходимостью.
Важно, чтобы все детали минитрактора были правильно подобраны. В случае надобности можно выполнить их модернизацию – обработку на токарном станке
Нужно помнить, что от качества компонентов напрямую будет зависеть рабочих ресурс и эксплуатационные характеристики будущего трактора.
При выборе чертежной схемы следует обращать внимание на поворотный механизм. Этот узел может быть двух видов
- Перелом кузова. Отличается надежностью, но при этом рулевая колонка должна располагаться точно над узлом. Минитрактор, изготовленный по такому принципу, будет иметь малую маневренность на поворотах. Установка рулевых тяг. Для их монтажа потребуется больше времени и заводские комплектующие. Но при этом появиться возможность выбора места установки мотоблока (на передней или задней оси), а также значительно увеличится угол поворота.
Выбрав оптимальную схему можно приступать непосредственно к изготовлению агрегата.
Чертеж рамы минитрактора
Делаем раму
Для самостоятельной сборки конструкции потребуется минимальный набор инструментов и комплектующих. Последние лучше всего выбирать по схеме, а в случае отсутствия каких-либо компонентов – вносить изменения в чертеж с учетом параметров комплектующих на замену.
- Металлопрокат для изготовления рамы. Используется труба квадратного сечения, уголки и швеллера. Для изготовления кузова рекомендуется применять стальной лист толщиной от 1,5 мм. Готовые компоненты подвески и поворотного механизма. Сварочный аппарат, электроды, «болгарка», дрель, измерительный инструмент.
