Последовательность демонтажа и последующей сборки
В домашних условиях цепь проще рассоединить, спилив головки напильником, после чего укороченные клепки легко выбиваются тонким стальным стержнем. Задача упрощается наличием подходящей по шагу цепи выжимной струбцины. Извлеченные таким устройством заклепки можно использовать без ограничений.
Самостоятельно соединять концы укороченной цепи можно в слесарных тисках. Продетые в элементы цепи заклепки с обратной стороны по окружности развальцовываются легкими ударами среднего молотка. Готовое соединение не должно иметь люфтов, также не допускается тугая посадка.
При сборке разных типов пильных цепей необходимо соблюдать предписанные конструкцией размерные интервалы между режущими звеньями.
Изготовление любых нестандартных размеров цепей!
Как мы работаем:
- При сдаче цепи в заточку наш специалист Николай Илларионов осматривает режущие, ведущие и соединительные звенья, проверяет цепь на шаблоне на предмет чрезмерного растяжения.
- Если нет значительных повреждений, принимает ее в работу;
- Если цепь сильно повреждена, мы предложим вам новую (все цепи в наличии);
- Мастер бережно, не перегревая, затачивает цепь на профессиональном станке Oregon;
- Проверяет высоту ограничителя пропила, при необходимости стачивает ограничитель до необходимого размера;
- Заточенную цепь можно забрать через 15-20 минут, или на следующий день.
- Если у вас нет возможности подъехать к нам, можно заказать доставку курьером.
- Стоимость доставки по Москве — 350 руб.
Как Натянуть Цепь На Бензопиле Штиль MS 180 c. Как натянуть цепь на бензопиле Stihl
Если в руки попала пила Stihl (Штиль) не стоит пугаться и нервничать, т.к. достался один из самых надежных и качественных вариантов собранный из компонентов, созданных одним производителем на собственных мощностях.
Перед тем как натянуть цепь на бензопиле Штиль или проверить качество натяжения обязательно нужно надеть защитные рукавицы или перчатки. Это не только обезопасит руки от порезов об острые зубцы, но и сохранит их в чистоте, поскольку машинное масло сложно отмывается и отстирывается.
В первую очередь проводится проверка натяжения цепи Stihl. Если цепь провисает (видна часть внутренних зубцов), то необходимо ее затянуть. В расслабленном состоянии она повредит полотно шины и приведет пилу в негодность. Если при отпущенном тормозе цепь неподвижна, значит, она перетянута, соответственно, ее нужно ослабить.
Компания Штиль предполагает два возможных варианта натяжения цепи бензопилы – быстрое и фронтальное. Оба они используются для улучшения в процессе работы. Стоит отметить, что натягивать перегретую цепь запрещено. По законам физики она после остывания сожмется, и может лопнуть от перенатяжения либо повредить шину.
При фронтальном варианте необходимо отвинтить гайки и приподнять за край шину бензопилы, на которой установлена цепь. Болт, находящийся справа, необходимо повернуть отверткой до получения нужной натяжки. Затем шину необходимо поднять еще выше и закрутить гайки обратно.Быстрый вариант натяжки цепи бензопилы Stihl предполагает следующее: натяжное колесо, находящееся сверху необходимо повернуть до упора вправо, предварительно подняв ручку барашковой гайки и ослабив ее. После проведения операции гайка вновь затягивается, и ручка опускается. На этом процедура заканчивается. У моделей бензопил Stihl бывают некоторые отличия в правилах натяжки цепи, желательно найти инструкцию к настраиваемой модели.
Алгоритм натяжения цепи
Такая обычная и банальная процедура может поставить многих пользователей в тупик. Из-за этого люди обращаются в сервисные центры где им и производят настройку за определённую плату. Разумеется, специалисты могут рассказать, как безошибочно установить цепь на бензопилу, но можно поступить более простым способом, выполнив следующие манипуляции:
первым делом снимается боковая крышка и устанавливается шина. Нужно отметить, что она монтируется максимально близко к звёздочке;
затем одевается цепочка и движением направляющей вперёд натягивается
Тут главное обращать внимание на хвостовики, которые обязаны находиться в пазе;
крепиться защитный кожух, где винт натяжения цепи устанавливается в отверстие бензопилы;
после следует убедиться в верности установки крышки (она обязана плотно прилегать по всем краям) и зафиксировать её при помощи двух нагелей. Однако не стоит её туго фиксировать, и шина должна свободно «гулять».
Алгоритм натяжения цепи
Большая часть сделана, и остаётся только провести регулировку. Для этого необходимо взять «плоскую» отвёртку и поворачивая соответствующую конструкцию (во большинстве моделей она расположена снизу болтов кожуха) произвести регулировку. Натяжка цепи выполняется так, чтобы нижняя её сторона не провисала, и был свободным ход по оси. После зажимаются болты на корпусе.
Важно! Чтобы избежать травм рук, все процедуры рекомендуется производить в специальных плотных перчатках
Многие неопытные работники не обращают внимание на положение направляющей и выполняют фиксацию в произвольном положении. Однако в период распила происходит давление на нижнюю плоскость, которая смещается и создаётся провисание
Во избежание этого настройку советуется проводить с приподнятой вверх направляющей шиной.
Некоторые задаются вопросом о том, как натянуть цепь на бензопиле штиль от Немецкого производителя. Дело в том, что регулятор у этого производителя сделан спереди (рядом с наружной частью направляющей), что и создаёт недоумение. Все остальные действия делаются аналогичным образом и в том же порядке.
Разумеется, к комплекту большинства моделей прилагается инструкцию о том, как правильно натянуть или заменить цепь на бензопиле, но в ней не указываются многие моменты. Также большое количество потребителей предпочитает покупать мотопилы б/у, чтобы сэкономить значительную часть денежных средств. А прошлые владельцы вряд ли будут сохранять такие мелочи как руководство.
Укорачивание цепи своими руками
Укоротить цепь бензопилы можно и своими руками с помощью простых инструментов. Такой метод менее надежен, но прост в использовании, не требует специальных навыков работы с клепочным оборудованием. Недостаток – нельзя контролировать силу и качество раздавливания заклепок. Это может привести к поломке инструмента при серьезных нагрузках.
Какие инструменты понадобятся для ремонта в домашних условиях?
Провести работу можно с помощью самых доступных инструментов. В зависимости от навыков и умений могут потребоваться:
- тиски;
- болгарка;
- молоток;
- зубило;
- надфиль;
- бородок;
- плоскогубцы или пассажи.
Некоторые мастера применяют и электросварочный аппарат. Его использовать не рекомендуется, так как швы после сварки быстро приходят в негодность под воздействием вибрации при интенсивной работе бензопилы. Такой метод подходит только для редукторных цепей, передающих усилия на ведущую звездочку.
Удаление заклепок
Для разъединения звеньев требуется приложить физическое усилие, так как для изготовления гарнитуры применяют высококачественную сталь. Перед началом работы цепь крепко зафиксировать в тисках, чтобы избежать травм в процессе удаления. Сточить надфилем или напильником выступающую часть. Саму заклепку своими руками можно снять следующими способами:
Продолжать стачивать наждаком до тех пор, пока не проступит перемычка. Приложить бородок, выдолбить металл молотком. Сточить клепку болгаркой. Недостаток метода – можно повредить саму цепь
Работу нужно проводить осторожно, периодически смачивая область водой. После зажатия цепи в тисках за направляющие срубить клепки зубилом. Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа)
При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках
Если необходимо увеличить количество звеньев или снять одно из них, то требуется снять минимум две заклепки (слева и справа). При использовании болгарки металл может нагреваться, поэтому после стачивания нужно дождаться остывания или работать в защитных перчатках.
Соединение звеньев
Приобрести новое звено для любой модели бензопилы можно в любом специализированном магазине, снять ее со старой гарнитуры. Использование донорских запчастей не рекомендуется, так как от этого снижается качество режущего полотна. Технология установки:
- Установить звено с новыми заклепками на цепь. Уложить на наковальню открытой стороной вверх.
- Надеть на клепки верхнюю пластину, несколько раз обстукать молотком для плотного соединения.
- Приложить бородок на заклепку, сделать 1-2 сильных ударов молотком. Добиться выраженного утолщения, расплющивания металла. Повторить операцию с двух сторон звена.
После работы следует проверить, чтобы цепь была подвижной, все ее элементы свободно ходили в разные стороны. Это позволяет избежать заклинивания в процессе пиления.
Как правильно одеть и натянуть цепь?
Перед началом работы следует надеть перчатки, чтобы избежать порезов об острые зубья. Натягивать можно только холодную цепь – после остывания она может лопнуть от перенапряжения, повредив механизм
Снять защитный кожух с бензопилы, осторожно надеть ее на шину
В зависимости от комплектации модели инструмента натяжение придают ручным способом или с помощью специального регулятора. В первом случае нужно ослабить болты на шине, после установки цепи придать напряжение с помощью шлицевой отвертки. Если имеется регулировочный болт, то повернуть его до упора, пока не появится достаточное натяжение полотна. После работы проверить отсутствие провисания, обязательно подтянуть после первой эксплуатации.
Советы эксперта
Новые цепи в первые часы работы растягиваются больше старых. Поэтому натяжку нужно проверять уже через первые 12-20 мин. работы.
Перетяжка чревата лишней нагрузкой на двигатель с потерей мощности и ускоренным износом режущей гарнитуры и деталей бензопилы, в первую очередь звездочки привода и сцепления.
После износа 6-8 цепей и 2 шин нужно оценить состояние ведущей звездочки. На разных моделях они изнашиваются после разных сроков службы. Стёртые зубья звездочки имеют нестандартный размер. Даже если цепь не буксует по ним, срок её службы сокращается.
После каждой корректировки натяжки рекомендуется смазывать ведомую звездочку в конце шины. Для этого около неё есть специальные отверстия. Масло от насоса туда попадает по остаточному принципу, а иногда не попадает совсем. Поэтому вместе с ключом и отверткой для натяжки нужно иметь под рукой масленку. Для смазки достаточно 3-4 капель.
Недостаточная смазка ускоряет износ режущей гарнитуры и растяжку цепи. Плановый расход масла у разных бензопил отличается. У некоторых моделей 1 бачок масла расходуется почти одновременно с 1 бачком бензина. У других 1 бачок масла хватает на 2 заправки бензином. Признак хорошей смазки — масляный блеск цепи и её мягкий ход по пазу.
Критерии самостоятельного выбора пильной цепи
В обиходе высоко ценится качество съемного пильного оборудования ведущих европейских брендов. Направляющие шины и цепи, торговых марок Штиль и Хускварна пользуются неофициальным статусом эталонной продукции.
При покупке изделия необходимо убедиться, что модель по длине, шагу и толщине хвостовика соответствует конструкционным стандартам бензопилы. Весь цепной ассортимент делится на пять размерных групп с интервалом от 1/4 до ¾ дюйма.
Изделиями с меньшим шагом комплектуются малокубовые модели бензопил бюджетного класса, цепи с увеличенным шагом и утолщенными хвостовиками — характерная особенность гарнитур мощных и производительных бензопил профессиональных.
Инструменты необходимые для проведения работ
Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.
Конструкций пробойников несколько, расскажем о самой популярной.
Пробойник для заклепок
Пробойник – станок, который применяется для снятия заклепок.
Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.
Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.
После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.
Заклепочно-обкатный станок
На станке установлен редукторный двигатель с высоким крутящим моментом.
Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.
Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.
Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.
Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.
Установка цепи на бензопилу, как правильно натянуть и проверить натяжку
Если у вас дома есть бензопила, то вы должны знать, что за ней требуется особый уход. Необходимо временами чистить и затачивать цепок, проводить чистку воздушного фильтра, маслоподачи и шины. Ну и, естественно, необходимо смотреть за натяжкой цепи, потому что при нехороший натяжке существует риск не только лишь нанести вред пиле, да и собственному здоровью, если цепок на больших оборотах слетит.
- Особенности устройства бензопилы
- Почему слетает цепь, выясняем предпосылки
- Препядствия с шиной
- Растянулась цепь
- Плохо закреплена ведущая звездочка
Как натянуть: установка режущего элемента бензопилы
Натяжка цепи Проверка натяжки Советы по эксплуатации
Проблемы с шиной
При появлении заморочек с шиной фактически всегда слабеет натяжка цепка. Обычно эта неувязка появляется на месте крепления шины.
Это место находится в пазу меж наружной пластинкой, которая размещена на кожухе цепной гарнитуры и внутренней пластинки, находящейся на корпусе мотора. Кожух вкупе с шиной зафиксирован болтом. Такое крепление именуют «узлом мотора». Ведущая звездочка и крепление шины защищены особыми крышками.
Если фиксирующие болты ослабляются, шина начинает двигаться либо вибрировать. Если шина исправная, то натяжка цепи должна быть обычной. После натяжки она будет ходить минимум 5 рабочих дней без подтяжек. Потому необходимо хорошо зажать болты, которые держит шину.
Чтоб осознать, как натянуть цепь на бензопиле, поначалу необходимо отыскать и опустить цепной тормоз. Винт натяжки находится рядом с шиной, его проворачивают до того времени, пока цепь не натянется на шину. Позже оттягивают цепь в направлении часовой стрелки. Если она не движется, то ее необходимо незначительно ослабить, провернув винт натяжки в оборотную сторону.
Плохо закреплена ведущая звездочка
Один из вероятных вариантов провисающей цепи на вашем устройстве – неувязка с ведущей звездочкой. В большинстве случаев все происходит из-за того, что звезда плохо закреплена. На данный момент мы поведаем, как верно закрепить звезду и после чего одеть цепь на бензопилу.
Для начала необходимо снять защитную крышку мотора. Дальше снять защитную крышку свечки, вытянуть воздушный фильтр. Позже особым ключом необходимо открутить свечу. На ее место ставится особый стопор, который фиксирует поршень в определенном положении. Особым ключом (можно использовать универсальный ключ для болгарки) крутим диск сцепления по часовой стрелке до того момента, пока поршень не воспримет последнее верхнее положение. Если глядеть в отверстие свечки, то поршень должен оставаться снизу. В роли стопора можно применить толстую веревку, ее лучше сложить пару раз. После фиксации можно зажимать ведомую звездочку, прокручивая диск сцепления против часовой стрелки.
После зажатия необходимо делать все в оборотном порядке, другими словами собирать бензопилу. На шину одевается цепок, он должен попасть на ведомую звездочку, которая его держит. Шина ставится в особые отверстия для крепления и прикручивается болтами. Позже ставится защита.
Как заклепать
Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.
Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.
Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.
На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.
Рассмотрим, что может случиться, если склепать не правильно.
Цепные пилы
Stihl выпускает две версии ручных машин. стационарные FG 2 и мобильные FG 1, установленные непосредственно на шине. Существуют аналоги менее известных фирм, соизмеримые в цене с более простыми устройствами, описанными выше, например, это.
Рабочая часть этих устройств структурно напоминает циркулярную пилу, в которую вставляется круглый длинный файл вместо пильного диска. FG 1 и FG 2 не только заточить цепи, но и исправить их, отрегулировав длину верхнего края всех зубов под одним размером. самым маленьким зубом, который воспринимается как контрольный зуб. Довольно сложный механизм позволяет вам установить все необходимые параметры. Заточка производится на 2-3 движения, затем переходите к следующему зубу, сохраняя для него все настройки, которые были сделаны для контрольного зуба. Это обеспечивает одинаковые параметры шлифования для всех зубов. При шитье ограничителя круглый файл меняется на плоский.
Легко и удобно использовать электрический шлифовальный станок для бензопилы. Он имеет систему настройки, которая позволяет вам установить цепь под прямым углом и довести диск точно до заточенного края. Существуют машины, которые автоматически удерживают тиски, когда диск опускается на цепь.
Цепь – важный элемент конструкции бензопилы. Именно на нее приходится наибольшая нагрузка во время работы, поэтому требуется качественный и системный уход
При использовании любой модели важно знать, как правильно одевать цепь, следить за ее натяжкой. Если закрепить ее неправильно, есть риск растяжения и выхода из пазов
Снижается продуктивность пилы, а также увеличивается риск получения травм на высоких мощностях.
Признаки поломки и самостоятельный ремонт мотора бензопилы
Одной из самых частых поломок каждой бензопилы является неисправность ее мотора. Определить, что причина кроется именно в этом, достаточно просто. На данную проблему могут указывать несколько признаков:
- Бензопила не запускается;
- Мотор инструмента работает неустойчиво и очень шумно;
- Мотор удается завести, но он постоянно глохнет;
- Мотор очень быстро перегревается;
- Бензопила работает только на подсосе;
- Мотор сильно дымит, а мощность, при этом, падает.
Если вы не знаете, как сделать чтобы бензопила работала тихо, то, в первую очередь, потребуется изучить ее конструкцию. Только после этого можно начинать самостоятельный ремонт инструмента.
Чтобы избежать подобных ошибок, следует еще раз изучить порядок запуска бензопилы с холодным мотором. Алгоритм действий выглядит следующим образом:
- Опустите переключатель дроссельной заслонки в положение «Закрыто»;
- Несколько раз нажмите на праймер подкачки топлива в карбюратор;
- Дерните за ручку стартера до момента появления сопротивления;
- После того, как пила запуститься и сразу же заглохнет, переведите рычаг заслонки в положение «Открыто»;
- Снова заведите бензопилу и дайте ей немного поработать на холостом ходу.
Если же и это не помогло, то потребуется осмотреть свечу зажигания. Если вы увидели большое количество масла на ней, то деталь нужно выкрутить и просушить. После этого понадобится просушить камеру сгорания, вкрутить свечу и попробовать завести пилу снова.
Исправность самой свечи можно проверить следующим образом. Для начала к ней нужно подключить высоковольтный провод, положить запчасть на цилиндр и вытащить трос стартера. При этом ни в коем случае не хватайтесь за свечу руками. Если вы заметили голубую искру, значит, свеча полностью исправна. Снова вкрутите деталь на место в бензопиле и повторите запуск мотора. Если же и это не помогло, значит, пришла очередь проверить систему зажигания и провода, подключенные к свече.
Если на свече заметны большие пятна топлива, то потребуется проверить карбюратор инструмента. Если на детали образовался толстый слой черного нагара, то проблема может крыться в применении некачественного моторного масла – довольно часто это служит причиной того, почему заливает свечу бензопилы. Средство нужно заменить, а свечу тщательно очистить иглой или шилом.
Проверяя свечу, обязательно обратите внимание на расстояние между электродами – оно должно составлять от 0,5 до 0,65 мм. Очень часто слишком большая дистанция между электродами является причиной того, почему нет искры
Принцип натяжки цепи
Принцип натяжки цепи заключается в следующем:
- стандартным ключом, входящим в комплект бензопилы, ослабляются гайки на крышке;
- далее отвертка вставляется в специальный паз, производятся вращательные движения и цепь натягивается;
- ключ должен крутиться медленно и аккуратно — после пары оборотов степень натяжения контролируется вручную, затем, если необходимо, снова делается несколько оборотов;
- когда цепь достаточно подтянута, нужно надеть крышку на место.
Для работы с твердыми материалами специалисты используют твердосплавные цепи из материала победита. Они изготавливаются не целиком из победита, а с напайкой из этого материала. Преимущественно используются для продольного распила бетона, газобетона, и продольного распила особо твердых пород древесины.
Твердосплавная цепь обладает должной степенью прочности, намного меньше тупится, однако будет стоить дороже в 3-4, чем стандартная. Заточка победитовой цепи в домашних условиях невозможна, для этого требуется специальное оборудование.

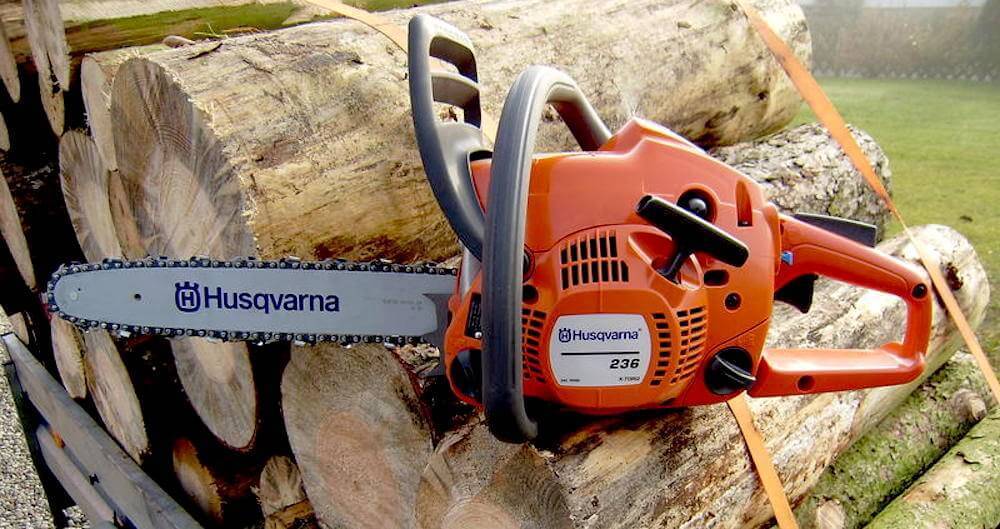

Бензопила Хускварна 236 в работе
Поломки системы смазки цепи бензопилы
Существует несколько типичных поломок системы смазывания цепи бензопилы. К ним относится:
- Отсутствие поступления масла или его поступления в слишком малом количестве;
- Переизбыток масла, что приводит к его вытеканию.
Прежде, чем рассмотреть, почему на бензопиле не смазывается цепь, нужно тщательно осмотреть и аккуратно промыть каналы подачи масла на шину. Вполне возможно, что именно из-за их засорения цепь не получает необходимого ей количества масла.
Нередко проблема с вытеканием масла кроется в масляном насосе бензопила. Если он неисправен, то не следует сразу же менять весь узел. Очень часто будет достаточно заменить только плунжер. В других случаях сможет помочь регулировка масляного насоса.
Почему бензопила пилит криво – причины и ремонт
Если при работе бензопилой шину с цепью уводит в сторону, то это свидетельствует об одной из нескольких распространенных неисправностей:
- Зубья цепи заточены неравномерно;
- Используемая цепь не соответствует параметрам шины;
- Пильная гарнитура бензопилы поддается сильному износу.
В любом из этих случае первое, что нужно сделать – это заменить цепь. Для этого нужно выбрать деталь, которая будет соответствовать параметрам, указанным в инструкции по эксплуатации инструмента или же воспользоваться нашей таблицей для побора цепей бензопил. Если и после этого бензопила пилит в бок, то нужно осмотреть шину инструмента. При случайном ударе она могла сместиться, и для ремонта потребуется установить деталь так, как указано на изображениях в руководстве по эксплуатации.
