3Б634 станок точильно-шлифовальный напольный. Назначение, область применения
Точильно-шлифовальный станок с двумя кругами модели 3Б634 предназначен для выполнения следующих операций:
- заточки быстрорежущих и оснащенных пластинками твердого сплава резцов высотой до 100 мм;
- заточки сверл диаметром 12..50 мм;
- заточки слесарного инструмента;
- снятия заусениц, фасок и других слесарных работ;
- шлифовки деталей абразивной лентой;
- полировки деталей
Использовать станок для обдирки литых и сварных деталей не рекомендуется.
Особенности конструкции и принцип работы станка 3Б634
Основной частью точильно-шлифовального станка 3Б634 является шлифовальная головка (рис. 5). В головку вмонтирован двухскоростной электродвигатель, вал которого является шпинделем станка. Статор, ротор и крыльчатка вентилятора расположены в корпусе с двумя крышками, в которых размещены шарикоподшипниковые опоры шпинделя (рис. 6).
Шлифовальная головка точильно-шлифовального станка 3Б634
Шарикоподшипниковые опоры представляют собой сдвоенные радиально-упорные шарикоподшипники высокой точности № В36209Л с выбранными осевыми люфтами. С наружных сторон выполнены осевые лабиринтные уплотнения, с внутренних — жировые канавки.
Охлаждение электродвигателя осуществляется за счет циркуляции воздуха, для чего опорные крышки головки имеют окна, связывающие внутренние полости станины и головки. Для крепления защитных кожухов и некоторых приспособлений (для полировальных работ, ленточного шлифования и др.) на крышках головки имеются две цапфы. Крепление головки к станине осуществлено при помощи шпилек.
Станина представляет собой чугунную отливку с размещенным в ней электрошкафом. Внутри станины укреплена панель с электрооборудованием. Доступ к электрооборудованию возможен в результате наличия проема в передней стенке, герметично закрываемого дверкой.
На станок устанавливают шлифовальные круги типов ПП 400 х 50 х 203 (плоский прямого профиля) и ПВ 400 х 60 х 203 (плоский с выточкой). Круги насаживают на переходные фланцы, закрепленные на конусной части шпинделя. Переходные фланцы с наружной стороны имеют три сухарика, при помощи которых осуществляется балансировка шлифовальных кругов.
Шлифовальные круги ограждены защитными кожухами, изготовленными из листовой стали.
На лицевой стенке кожуха имеется зев для доступа к шлифовальному кругу. В верхней части зева расположен козырек, при помощи которого поддерживается зазор не более 6 мм между козырьком и шлифовальным кругом, в нижней части зева — выдвижная заслонка для отсоса пыли. При установке приспособления для заточки сверл заслонку полностью задвигают в кожух. Боковая стенка кожуха шарнирно соединена с кожухом и может быстро отбрасываться для замены и осмотра шлифовального круга.
Внизу кожуха расположен пылесборник, в котором собирается до 40% пыли, отсасываемой из зоны работы станка. Не менее одного раза в смену пылесборник необходимо очищать от накопившейся пыли.
Кожух оснащен патрубком для подсоединения к вытяжной системе. Сверху к кожуху приварена втулка крепления защитного экрана.
Защитный экран (рис. 9) выполнен заодно со светильниками. Для удобства эксплуатации экран может быть повернут относительно горизонтальной оси на 15°. В светильники вмонтированы по две лампы 41,6 Вт, обеспечивающие хорошую освещенность.
Для заточки резцов и зачистки деталей на станке оборудованы поворотный столик (рис. 10) и подручник (рис. 11). Поворотный столик представляет собой стальную плиту, прикрепленную винтами к чугунному кронштейну, который может перемещаться по криволинейной направляющей. Таким образом, столик может занимать наклонное положение относительно торца шлифовального круга. Направляющая столика крепится к кронштейну, который, в свою очередь, прикреплен к станине. В результате двух перемещений столика в горизонтальной плоскости компенсируется износ круга по торцу и боковой поверхности.
Подручник представляет собою стальную деталь с двумя рабочими поверхностями: плоской и криволинейной. Плоской рабочей поверхностью рекомендуется пользоваться при шлифовании деталей, имеющих опорную плоскость. Если требуется отшлифовать кривую поверхность детали при отсутствии хорошей опорной плоскости или при необходимости частой перенастройки угла установки подручника, нужно пользоваться криволинейной рабочей поверхностью подручника. Крепление подручника к кронштейну выполнено таким образом, что он может перемещаться на круг, по вертикали и вращаться вокруг оси. Необходимо следить, чтобы зазор между кругом и подручником был не более 3 мм.
3В642 Кинематическая схема заточного станка

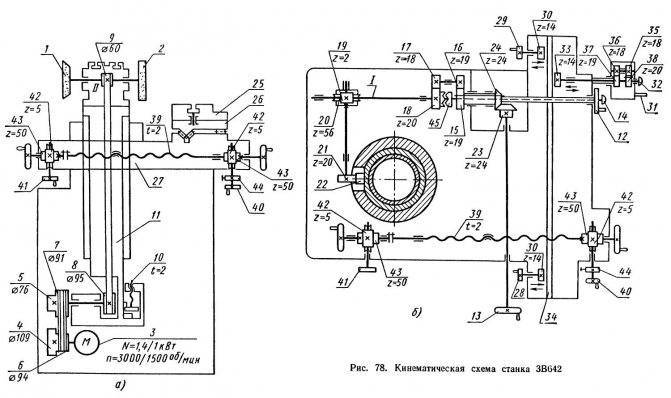

Кинематическая схема заточного станка 3В642
Главное движение — вращение шпинделя со шлифовальными кругами 1 и 2 — осуществляется от двухскоростного электродвигателя 3 через ременные передачи 4—5 или 6—7 и далее через передачу 8—9 на шпиндель 11.
Периферией цилиндрического круга 2 шлифуют поверхности тел вращения, которые устанавливаются в центрах приспособления на столе станка, а чашечным кругом 1 — плоские поверхности инструмента, например, резьбу метчика по передней плоскости.
Электродвигатель вместе с кронштейном, на котором он установлен, и со шкивом 8 может опускаться с помощью винта 10 вниз, натягивая ремень шлифовальной головки.
Шлифовальная головка с шлифовальными кругами 1 и 2 (рис. 78, а) смонтирована на верхней части вертикальной колонны 11 и может поворачиваться с ней вокруг вертикальной оси (рис. 78, б). Кроме поворота, колонна может перемещаться вверх или вниз с помощью маховиков 12 или 13. От маховика 12 движение на вал I может передаваться непосредственно, если кнопкой 14 включить муфту 45 (быстрое движение) или через планетарный механизм с зубчатыми колесами 15—18 и далее через червячную передачу 19—20 на реечную пару с реечным колесом 21 и рейкой 22, закрепленной на колонне (медленное движение).
Если колонна перемещается с помощью маховика 13, то движение идет через коническую пару 23—24 и далее по той же цепи.
Стол с суппортной группой состоит из трех частей. На верхней поворотной части 25 устанавливается в соответствующих приспособлениях затачиваемый инструмент. Верхняя часть стола поворачивается относительно средней части 26 для заточки конических поверхностей инструмента. Средняя часть стола 26 имеет ручное продольное перемещение на роликовых направляющих нижней части стола 27. Это перемещение производят маховиками 28 или 29 с реечными зубчатыми колесами 30, или рукояткой 31 на корпусе (поводке) планетарной передачи. В последнем случае нажатием кнопки 32 реечное колесо 33, связанное с планетарным механизмом, включают, а колеса 30, связанные с маховиками 28 и 29, отключают от рейки 34, при этом стол получает медленную поперечную подачу от планетарного механизма с колесами 35—38.
Нижнюю часть стола 27 вместе со средней и верхней частями перемещают в поперечном направлении с помощью ходового винта 39 и гайки, закрепленной на станине. Тонкая (замедленная) поперечная подача осуществляется вращением маховиков 40 или 41, которые через передачи 42—43 поворачивают ходовой винт 39.
Храповой механизм 44, который приводится в движение специальной рукояткой, через ту же передачу 42—43 сообщает ходовому винту, а следовательно, и столу периодическое замедленное движение
Тонкая (замедленная) подача стола позволяет осторожно подводить затачиваемый инструмент к шлифовальному кругу
Приспособления станка значительно расширяют область использования станка. К ним относятся: передняя бабка с делительными дисками, задняя бабка, универсальная заточная головка, универсальные поворотные тиски, приспособление для правки кругов, приспособление для заточки фрез с затылованными зубьями, приспособление для заточки сверл, упор для заточки фрез с винтовыми зубьями и некоторые другие.
3В641 Расположение органов управления заточным станком
Расположение органов управления универсально-заточным 3в641
Расположение органов управления универсально-заточным 3в641
3В641 Перечень органов управления заточным станком
- Замок крышки электрошкафа
- Кнопка «Стоп» всех электродвигателей
- Кнопка «Пуск» электродвигателя шпинделя
- Маховики поперечной подачи суппорта
- Рукоятка закрепления стола от поворота
- Левый упор стола
- Гайка зажима шлифовальной головки
- Правый упор стола
- Маховик медленной продольной подачи стола
- Кнопка включения медленной продольной подачи стола
- Маховики вертикальной подачи шлифовальной головки
- Кнопка включения медленной вертикальной подачи шлифовальной головки
- Розетка штепсельного соединения для подключения электродвигателя системы охлаждения
- Розетка штепсельного соединения для подключения электродвигателя пылеотсасывающего устройства
- Крышка для доступа к электродвигателю шпинделя
- Кнопка «Стоп» всех электродвигателей (дублирующая)
- Кнопка «Пуск» электродвигателя шпинделя (дублирующая)
- Рукоятка включения медленной вертикальной подачи шлифовальной головки
- Маховичок тонкой поперечной подачи суппорта
- Гайка зажима суппорта от поперечного перемещения
- Рукоятка зажима шлифовальной головки от вертикального перемещения
- Рукоятка быстрой продольной подачи стола
- Рукоятка поворота шлифовальной головки
- Кнопка фиксации шпинделя от поворота
- Зажимы кожухов шлифовального круга
- Кран системы охлаждения
- Гайка закрепления стола от поворота
- Винт поворота стола
- Рычаг механизма толчковой подачи суппорта
- Переключатель числа оборотов шпинделя
- Сигнальная лампа
- Переключатель реверса шпинделя шлифовальной головки
- Выключатель электродвигателя приспособления
- Переключатель системы охлаждения и пылеотсасывающего устройства
- Розетка штепсельного соединения для подключения электродвигателя приспособления
- Автоматический выключатель
Конструкция устройства
Главным конструктивным узлом станка 3К634, обеспечивающим вращение рабочих кругов, является головка, во внутренней части которой смонтирован двухскоростной электрический двигатель. Вал двигателя, размещенный вместе с ротором, статором и крыльчаткой вентилятора в корпусе с двумя крышками, одновременно выполняет роль шпинделя точильно-шлифовального станка. В отверстия крышек наружу выходят концы вала электродвигателя, оснащенные подшипниковыми узлами, выступающими в роли опор шпинделя.
Опоры шпинделя – один из важнейших узлов точильно-шлифовального станка 3К634. За счет этого элемента обеспечиваются точность вращения рабочих кругов и надежность всего оборудования. В опорах шпинделя установлены сдвоенные радиально-упорные подшипники высокой точности и выбраны осевые люфты. Кроме того, в опорах есть уплотнительные элементы: с наружной стороны – осевые лабиринтные, с внутренней – с жировыми канавками.
Устройство станка
Эффективное охлаждение электрического двигателя, активно нагревающегося в процессе эксплуатации точильно-шлифовального станка, обеспечивается за счет воздушных потоков, циркулирующих внутри станины и корпуса головки. Для того чтобы воздушные потоки внутри станины и в полости корпуса головки циркулировали беспрепятственно, в опорной части головки имеются специальные окна.
Крышки головки оснащены двумя цапфами, с помощью которых к ним крепятся защитные кожухи, а также различные приспособления, используемые для выполнения полировальных работ, ленточного шлифования и др. Сама головка закреплена на станине оборудования с помощью шпилек.
Станина 3К634 изготовлена из чугуна методом литья, в ее внутренней части размещено все электрооборудование, смонтированное в специальном шкафу. Обеспечивает доступ к электрооборудованию точильно-шлифовального станка специальное окно в передней части его станины, которое в процессе эксплуатации оборудования герметично закрывается крышкой.
Не пропустите: Гриндер своими руками: 3 самодельных способа изготовления
На станке модели 3К634 могут использоваться круги двух типов:
- плоские прямого профиля – 1(ПП) 400х50х203;
- плоские с выточкой – 5-400х60х203.
Для фиксации кругов на конусной части шпинделя используются переходные фланцы, на наружной части которых смонтировано по три сухарика. За счет последних выполняется балансировка рабочих кругов.
Станок 3к634, подключенный к вытяжной системе
Доступ оператора к рабочему кругу осуществляется благодаря двум окошкам в передней части кожухов. В верхней части кожухов для обеспечения безопасности работающего на точильно-шлифовальном станке есть два козырька, изготовленных из органического стекла. В процессе работы на станке образуется много пыли, для сбора которой предназначены выдвижные заслонки и пылесборники, находящиеся в нижней части кожухов. Для облегчения сбора пыли пылесборник через внутреннюю часть кожуха соединяется с системой вытяжной вентиляции. При помощи такой системы в процессе выполнения работ собирается до 40% пыли, которая отсасывается из рабочей зоны.
В верхней части прозрачных защитных экранов для обеспечения удобства работы и ее безопасности монтируются светильники. Согласно паспорту оборудования, лампы, встраиваемые в такие светильники, должны обладать мощностью 41,6 Вт. Характеристики и особенности конструкции точильно-шлифовального станка данной модели обеспечивают возможность быстрой и удобной замены рабочих кругов. Для выполнения такой операции достаточно откинуть боковую сторону кожуха, которая смонтирована на шарнирных навесах.
Станок комплектуется регулируемым подручником (слева) и поворотным столиком (справа)
В паспорте рассматриваемого точильно-шлифовального станка указано, что он оснащен удобными устройствами для заточки токарных резцов. Это поворотный столик и подручник, позволяющие затачивать резцы высотой до 100 мм. Подробно изучить характеристики таких приспособлений можно по паспорту оборудования.
Следует иметь в виду, что при работе точильно-шлифовального станка данной модели возникают серьезные вибрационные нагрузки. Поэтому, если вы собираетесь установить такое оборудование в своем производственном цеху, следует выяснить несущую способность и надежность фундамента и напольного покрытия, а также разработать четкий план всех монтажных операций.
Точильно-шлифовальный станок данной модели отличается универсальностью и приличными техническими возможностями. Подробнее узнать о них можно в паспорте оборудования.
Выхлоп под управлением отдельной системы
AGR — это отдельная система охлаждения выхлопа. Она применяется для повышения экологических норм мотора. В работе задействованы одновременно несколько деталей:
- восстановление фильтра производится без применения добавочных элементов — данная задача возложена на систему управления ДВС;
- катализатор селективного типа задерживает аммиак, образующийся в ходе сгорания дизельного топлива, подготавливая вещество к дальнейшей реакции по сокращению выбросов;
- одновременно SCR выполняет функцию фильтра, задерживающего запахи серы и прочее.
Таким образом, обеспечивается работа всей системы очистки, работающей по технологии Блютек.
Общие данные о моторе OM642
Мотор OM642
Для большей отдачи силовой установки производитель с 2014 года ввёл применение новых цилиндров. Их стенки были с нанопокрытием. Это давало большую эффективность использования горючего и снижало массу мотора.
Угол развала OM642 составляет 72 градуса, двигатель оснащается пьезоинжектором Коммон Райл 3 поколения, способного выдавать 1600 бар. На этом моторе нашли применение: технология Блютек, интеркулер и турбокомпрессор нового поколения.
Степень сжатия 642-го равна 18 к 1. ГРМ механизм типа DOHC, с двумя распредвалами, на каждый цилиндр приходится по 4 клапана. Привод ГРМ реализовывается через металлическую цепь. Блок цилиндров и поршни получены из огнеупорного материала — сплава алюминия. На каждую ГБЦ ставится по два распредвала. Клапанами управляет коромысло роликового типа.
Двигатель имеет алюминиевый корпус, наделённый пересекающимися распорками. Цилиндры в нём оснащены чугунными гильзами, что способствует значительному упрочнению и надёжности эксплуатации. Шатуны тоже прочные, стальные, а коленвал — сделан из сверхпрочного материала, с обширной поверхностью опоры вала.
Рабочий объём | 2987 куб. см |
Максимальная мощность, л.с. | 224 (атмосферник) и 183 — 245 (турбо) |
Максимальный крутящий момент, Н*м (кг*м) при об./мин. | 510 (52) / 1600 (атмосферник) и 542 (55) / 2400 (турбо) |
Используемое топливо | Дизельное топливо |
Расход топлива, л/100 км | 7,8 (атмосферник) и 6.9 — 11.7 (турбо) |
Количество клапанов на цилиндр | 4 |
Максимальная мощность, л.с. (кВт) при об./мин. | 224 (165) / 3800 (атмосферник) и 245 (180) / 3600 (турбо) |
Газораспределительный механизм | DOHC, 4 клапана на цилиндр |
Цепь ГРМ | роликовая цепь |
Блок электронного управления двигателя | Bosch EDC17 |
Картер двигателя | выполнен из литого под давлением алюминия со сквозной поперечной распоркой |
Коленчатый вал | кованый, выполнен из улучшенной стали с широкой опорной поверхностью коренной шейки |
Шатуны | сделаны из кованой стали |
Масса двигателя | 208 кг (459 фунтов) |
Система впрыска | непосредственный впрыск топлива Common Rail 3 с пьезоинжекторами, позволяющими производить до 5 впрысков за цикл |
Давление впрыска | до 1600 бар |
Турбонагнетатель | VTG с изменяемой геометрией турбины |
Экологические стандарты | Евро-4, Евро-5 |
Выхлопная система | система рециркуляции отработанных газов AGR |
Используемая технология | BlueTEC |
Варианты исполнения | DE30LA , DE30LA red. и LSDE30LA |
Выброс CO2, г/км | 169 — 261 |
Диаметр цилиндра, мм | 83 — 88 |
Степень сжатия | 16.02.1900 |
Ход поршня, мм | 88.3 — 99 |
Проверка станка на соответствие нормам точности по техническим условиям
Испытание станка на соответствие нормам точности включает в себя выполнение следующих проверок:
- Проверка 1. Плоскостность рабочей поверхности стола. На рабочей поверхности стола в различных направлениях на двух регулируемых опорах устанавливают поверочную линейку так, чтобы получить одинаковые показатели индикатора на концах линейки. При помощи индикатора, перемещаемого по рабочей поверхности стола и касающегося мерительным штифтом грани линейки, определяют правильность формы поверхности. Допускаемое отклонение – 0,025 мм. Выпуклость не допускается.
- Проверка 2. Прямолинейность перемещения стола в продольном направлении. На шлифовальной головке укрепляют индикатор так, чтобы его мерительный штифт касался грани линейки, установленной на столе. Показания индикатора на обоих концах линейки при продольном перемещении стола должны быть одинаковыми. Стол перемещают на длину хода. Погрешность определяют как алгебраическую разность показаний индикатора на длине хода стола. Отклонение 0,010 мм.
- Проверка 3. Отсутствие перекоса (поворота) стола при его перемещении. На середине стола перпендикулярно направлению его перемещения устанавливают уровень. Стол станка перемещают на длину хода, останавливая его для замеров не реже, чем через 1/10 длины хода, но не менее чем через 50 мм.
Погрешность определяют как алгебраическую разность показаний уровня на длине хода стола. Допускаемое отклонение 0,025 мм/ 1000.
Допускается равномерный уклон только в одну сторону.
Проверка 4. Параллельность рабочей поверхности стола направлению его перемещения: а) в продольном направлении; б) в поперечном направлении. На неподвижной части станка укрепляют индикатор так, чтобы его мерительный штифт касался рабочей поверхности стола. Стол перемещают на длину хода в продольном (а) и в поперечном (б) направлениях. Погрешность определяют как наибольшую разность показаний индикатора на длине хода. Допускаемое отклонение: а) в продольном направлении – 0,012 мм, б) в поперечном направлении 0,010 мм.
Проверка 5. Параллельность боковых сторон паза стола направлению его продольного перемещения. На неподвижной части стола укрепляют индикатор так, чтобы его мерительный штифт касался боковой стороны паза стола. Стол перемещают на длину хода. Погрешность определяют как алгебраическую разность показаний индикатора на длине хода. Допускаемое отклонение 0,012 мм.
Проверка 6. Отсутствие радиального биения базовой поверхности шпинделя шлифовальной головки: а) у конца шпинделя, б) на длине 200 мм от конца шпинделя.
В базовое отверстие шпинделя плотно вставляют цилиндрическую оправку. На ее неподвижной части станка укрепляют индикатор так, чтобы его мерительный штифт касался цилиндрической поверхности оправки у ее концов и был направлен по радиусу. Шпиндель приводят во вращение.
В каждом сечении проверку производят не менее, чем в двух взаимно перпендикулярных плоскостях. Погрешность определяют как наибольшую величину результатов замеров в каждом сечении.
Допускаемое отклонение: а) 0,006, б) 0,008 мм.
Проверка 7. Отсутствие осевого биения шпинделя шлифовальной головки. На неподвижной части станка укрепляют индикатор так, чтобы его мерительный штифт касался торца (у его центра) короткой оправки, вставленной в коническое отверстие шпинделя. Шпиндель приводят во вращение. Допускаемое отклонение 0,004 мм.
Проверка 8. Перпендикулярность направления вертикального перемещения шлифовальной головки рабочей поверхности стола.
На рабочей поверхности стола в плоскостях перпендикулярной (а) и параллельной (б) продольному перемещению стола устанавливают угольник. На шлифовальной головке укрепляют индикатор так, чтобы его мерительный штифт касался контрольной грани угольника.
Шлифовальную головку перемещают в вертикальной плоскости на длину хода.
Погрешность определяют как наибольшую величину результатов замеров. Допускаемое отклонение 0,016 мм.
Проверка 9. Отсутствие радиального биения базовой поверхности шпинделя универсальной бабки: а) у конца шпинделя, б) на длине 300 мм от конца шпинделя.
В отверстие шпинделя универсальной бабки плотно вставляют цилиндрическую оправку. На неподвижной части станка укрепляют индикатор так, чтобы его мерительный штифт касался оправки и был направлен по радиусу. Шпиндель приводят во вращение.
В каждом сечении проверяют радиальное биение не менее, чем в двух взаимно перпендикулярных плоскостях.
Погрешность определяют как наибольшую величину результатов замеров в каждом сечении. Допускаемое отклонение: а) 0,006 мм, б) 0,01 мм.
Порядок работы на заточном станке 3е692
Наладочные операции следует производить в следующем порядке (см.рис.7):
- 1) Настроить гитару сменных зубчатых колес по табл.13 (или во таблице на внутренней поверхности дверки 8).
- 2) В зависимости от разрезаемого пилой материала выбрать и установить нужный кулак (см.табл.14). Величины передних и задних углов маркирована на кулаках.
- 3) Установить ось шлифовального круга на середину толщины затачиваемой пилы по рис.21.
- 4) Установить и закрепить пилу.
- 5) Включить главный выключатель, расположенный на боковой стенке электрошкафа. Зажигается сигнальная лампа “Электросеть подключена”.
- 6) Переключатель “Работа – наладка” перевести в положение “Наладка”.
- 7) Включить переключатель “Правка круга включена – выключена” и провести правку шлифовального круга. Настройку величины радиуса правки см.табл.17.
- 8) Вращением маховика I (рис.22а) шлифовальный круг 2 опускается до упора 3. При этом шлифовальный круг должен находиться в исходном положении, т.е. в нижнем положении при осцилляции (зажигается сигнальная лампа “Готовность к циклу”.
- 9) Кнопкой “Перемещение пилы вправо” подвести пилу до расстояния 3…5 мм между шлифовальным кругом и краем пильного диска.
ВНИМАНИЕ! ПОДВОД ПИЛЫ ВОЗМОЖЕН ТОЛЬКО ПРИ ИСХОДНОМ ПОЛОЖЕНИИ ШЛИФОВАЛЬНОГО КРУГА. Если по каким-либо причинам шлифовальный круг не остановился в исходном положении, то необходимо включить переключатель “Вращение пилы включено-выключено”, а затем выключить его и при этом шлифовальный круг останавливается в нижнем положении при осцилляции. Если по каким-либо причинам шлифовальный круг не остановился в исходном положении, то необходимо включить переключатель “Вращение пилы включено-выключено”, а затем выключить его и при этом шлифовальный круг останавливается в нижнем положении при осцилляции
Если по каким-либо причинам шлифовальный круг не остановился в исходном положении, то необходимо включить переключатель “Вращение пилы включено-выключено”, а затем выключить его и при этом шлифовальный круг останавливается в нижнем положении при осцилляции.
10) Вращением маховичка 31 (см.рис.7) пильный диск установить таким образом, чтобы впадина между зубьями находилась перед шлифовальным кругом
При этом обратить внимание на то, чтобы между нижней стороной круга и вершиной зуба осталось расстояние 2…3 мм (см.рис.22). Затем толчковой кнопкой подвести пилу до расстояния 2…3 мы между радиусом впадины зуба и шлифовальным кругом
Во время заточки подрезного зуба должна зажигаться сигнальная лампочка “Подрезной зуб” (высокий). 11) Рукояткой 12 (см.рис.7) задать сборочную единицу “Бабка изделия”. 12) Включить переключатель “Вращение пилы” В полуавтомате имеется блокировка, не позволяющая включить вращение пилы без вращения шлифовального круга. Пила должна вращаться против часовой стрелки, изменение вращения пилы осуществляется переключателем 39. 13) Окончательно ввести шлифовальный круг во впадину зуба затачиваемой пилы и проверить на 5…10 зубьях правильность работы полуавтомата. 14) Выключить переключатель 36 (пуск вращения). 15) Перевести переключатель 45 в положение “Работа”. 16) Установить на счетчике 38 нужное число зубьев между автоматической подачей. 17) Установить по реле времени 59 интервал включения механизма правки. 18) Установить переключателем 66 необходимое число двойных ходов алмаза. 19) Переключателем 61 установить необходимое число оборотов пилы при выхаживании. 20) Маховиком 30 по линейке 26 согласно табл.15 установить необходимый ход шлифовальной головки. 21) Вращением квадрата I установить по табл.16 необходимый период высот между прорезным и зачистным зубьями. Для заточки одинаковых по высоте зубьев вращением квадрата 3 установить штырь в положение II. 22) Рукоятку 7 установить в положение I. 23) В зависимости от степени затупления пилы установить лимбом 24 величину припуска на обработку.
Следует иметь ввиду, что припуск на лимбе устанавливается без учета износа круга. Чем мягче круг, тем больший нужен устанавливаемый припуск.
24) Механизм подачи сцепить тугим затягиванием винта 6, придерживая при этом маховик 25. 25) Регулятором 69 установить минимальное число двойных ходов шлифовальной головки. 26) Включить цикл полуавтомата кнопкой 65. 27) Регулятором 69 установить нужное число двойных ходов согласно рекомендациям, указанным в табл.12. 28) Тумблером 63 включить охлаждение.
После снятия припуска автоматическая подача шлифовального крута отключается, включается лампа 55 “Выхаживание”. По окончании выхаживания сигнальная лампа цикла и все привода полуавтомата выключаются.
Как заточить нож дома?
Известно, что острый нож позволяет быстрее справиться с процессом приготовления пищи на кухне, оставляя время на другие важные дела. Но далеко не каждый умеет точить нож. Для начала стоит ознакомиться с главными правилами, которые помогут справиться с заточкой качественно и быстро.
Угол
Угол, под которым держится инструмент во время заточки, является существенным фактором. Разные ножи имеют разное назначение и отличающиеся друг от друга характеристики
Таким образом, лезвия у них тоже отличаются, и поэтому важно во время заточки расположить прибор под правильным углом
Ниже приведен список оптимальных углов для ножей разных видов:
- 55-60 – для столовых;
- 40-45 – для охотничьих;
- 30-35 – для кухонных;
- 35 – для ножей, которые используются при нарезке овощей;
- 25-30 – для ножей, которые используются при нарезке мяса;
- 25 – для ножей, которые используются при нарезке рыбы.
Последние три варианта написаны тем, кто использует в работе профессиональные инструменты.
3Д642Е станок универсально-заточный с гидавлическим приводом. Назначение и область применения
Универсальные заточные станки 3Д642Е предназначены для заточки и доводки основных видов режущего инструмента: резцов, фрез, зенкеров и т. д. из инструментальной стали, твердого сплава, металлокерамики абразивными, алмазными и эльборовыми кругами.
Заточный станок 3Д642Е обладает литой чугунной станиной, это повышает точность обработки и уменьшает колебание, вызванные при обработке детали. Дополнительно на станки можно поставить синусную плиту для закрепления заготовок, приспособление для заточки по радиусу резцов и концевого многолезвийного инструмента, приспособление для наружного круглого шлифования, для внутреннего шлифования, для заточки право- и леворежущих зенкеров и т.д.
Станок универсально-заточной 3Д642Е является модификацией станка 3Д642. В отличие от предшественника, продольные перемещения стола у станка 3Д642Е осуществляются за счет гидравлического привода продольного перемещения стола, это дает плавность хода стола и увеличение производительности в смену.
Механизированный подъем и опускание шлифовальной головки способствует улучшению условий труда и снижению вспомогательного времени.
На станках производится заточка инструмента с трех рабочих мест.
Шпиндель шлифовального круга может поворачиваться в горизонтальной плоскости на 360°, в вертикальной на 20° вверх и на 40° вниз относительно горизонтальной оси, что упрощает настройку на заданный угол заточки и расширяет технологические возможности станков.
Станок 3Д642Е изготавливается в следующих исполнениях
- с бесступенчатым регулированием частоты вращения шлифовального шпинделя;
- со ступенчатым регулированием частоты вращения шлифовального шпинделя.
По варианту исполнения направляющих станки изготавливаются:
- с замкнутыми стальными направляющими с предварительным натягом;
- с открытыми монолитными чугунными направляющими с предварительным натягом.
По заявке заказчика станки могут быть оснащены приспособлениями для заточки различного инструмента, в том числе приспособлениями для круглого наружного шлифования и системой отсоса пыли.
С применением подкладных плит и дополнительных приспособлений возможна обработка деталей диаметром до 330 мм и длиной до 1040 мм.
За отдельную плату станок может быть оснащѐн более чем 38 дополнительными приспособлениями, в том числе системой подачи охлаждающей жидкости.
Климатическое исполнение и категория размещения станков, отдельно расположенного оборудования и принадлежностей соответствует ГОСТ 15150-69 для поставки в районы:
с умеренным климатом — УХЛ4;
Класс точности станка – П.
Универсально-заточные станки. Общие сведения
Станок 3М642Е является предшествующим аналогом станков 3Д642Е. Станок 3Д642Е является предшествующим аналогом станков 3Е642Е.
Станок 3Е642 (3Е642Е) является предшествующим аналогом станков ВЗ-318 (ВЗ-318Е) и ВЗ-818 (ВЗ-818Е).
Станки моделей 3Е642 и 3Е642Е сняты с производства в 1994г.
В настоящее время производство «легендарных» моделей заточных станков 3Е642Е и 3Е642 возобновлено.
Станки моделей ВЗ-318 и ВЗ-318Е сняты с производства в 2008г.
Станки моделей ВЗ-818 и ВЗ-818Е выпускаются заводом в настоящее время.
Заточные станки служат для заточки инструмента и применяются в инструментальных цехах заводов и в заточных отделениях механических цехов. По способу заточки они разделяются на две группы:
- станки для абразивной заточки и доводки инструмента, работающие шлифовальным кругом;
- станки для безабразивной заточки и доводки.
Первая группа имеет большее распространение, тем более что в последнее время огромное значение приобрела заточка инструмента алмазными кругами. Применение алмазных кругов значительно повышает производительность и качество заточки. К безабразивной заточке относятся электроискровой и анодно-механический способы.
По назначению заточные станки делятся на универсальные (для заточки различных видов инструмента) и специальные (для заточки инструмента определенного вида).
Универсально заточные станки используются для заточки многолезвийного инструмента из инструментальной стали и твердых сплавов. Заточные станки позволяют работать с цилиндрическими и коническими инструментами, зенкерами и развертками. Также заточные станки используют для обработки фрез, долбяков и метчиков, резцов, червячных фрез, зуборезных головок и протяжек, с винтовыми и прямыми зубьями и др. по передним и задним поверхностям, расположенным на периферии и торце эльборовыми, алмазными и абразивными шлифовальными кругами.
На заточных станках этого типа можно выполнять также круглое (наружное и внутреннее) и плоское шлифование.
