Баббит: устаревшая технология. Замена современными материалами

Как продать с максимальной выгодой

Стоимость, по которой можно сдать лом баббита полностью зависит от химического состава и концентрации сплава.

Перекупщики и небольшие базы, не имеющие лицензии и спецоборудования, не смогут точно определить количество олова или свинца в изделии.

Лицензированные компании по скупке и переработке металла – наиболее оптимальный вариант для выгодной продажи баббитов.

Спектральный анализ, сделанный с помощью профессиональных приборов, покажет точное содержание того или иного металла.

Найти скупщиков цветного металлолома с выгодными условиями и расценками также можно на специализированных форумах или в соцсетях, где участники дискуссии подскажут наиболее выгодный вариант в вашем регионе.

Самый же простой и быстрый вариант найти наиболее выгодные условия на прием лома баббита — устроить мини-тендер (если объем значительный) или самостоятельно собрать информацию по 5-10 приемным пунктам. То есть либо разослать свое предложение, либо обзвонить компании и выписать цены и условия приема.

Для юридических лиц также важно правильно оформить списание отходов производства. Необходимую для этого процедуру можно заказать специалистам компании, обладающей правами юридического сопровождения при приеме утильсырья

История появления баббита

Баббит чушка названа по имени изобретателя из Америки Исаака Баббита. Изготавливая ювелирные изделия, он проводил эксперименты, создавая разнообразные сплавы, которые позволяли мастеру снизить затраты на трудоемкие операции по обработке. В 1824 году им была открыта первая фабрика в США, где приступили к выпуску недорогого комбинированного сплава, заменяющего серебро. В состав сплава были включены медь, сурьма и олово.

Спустя 15 лет в 1839 году он изобрел популярный до сегодняшних дней антифрикционный материал баббит. Открытие было отмечено золотой медалью (1841 год) объединением механиков штата Массачусетс, а затем патент у изобретателя приобрел Конгресс США за 20 тыс. долларов. И.Баббит продолжил экспериментальные работы по исследованию различных материалов. Параллельно с этим, он был занят производством мыла.

В России к выпуску баббита в производственных масштабах приступили в 1847 году.

Производство

Для выплавки баббитов применяется как руда, так и металлолом. На долю вторичного производства в нашей стране приходится около 75%. Сплавы транспортируются в виде чушек, вес которых строго регламентирован государственными стандартами и не превышает 22 кг.

Плавка чушек осуществляется в специальных электропечах камерного типа. Процесс этот относительно дешевый. Связано это в первую очередь с низкой температурой плавления сплавов. Обычно в условиях среднесерийного производства достаточно 26 кВт мощности печи.

При плавке основная сложность заключается в получение химического состава заявленного в государственном стандарте. Любое отклонение от нормы может привести к значительному изменению эксплуатационных характеристик, что в будущем скажется на долговечности подшипника.

По этой причине чушки предварительно очищаются от загрязнений специальными моющими средствами. Далее следует обезжиривание поверхности. И только уже после выполнения всех этих действий баббит помещается в печь.

Ценообразование

Цена баббита складывается из стоимости металлических компонентов, входящих в его состав. В первую очередь, здесь речь идет об олове. Дефицит данного металла в производстве растет, и, соответственно цены на него тоже.

Базой формирования стоимости на металлы для промышленников служат мировые биржи. В последнее время большинство производителей ориентируются на значение котировок Лондонской биржи черных и цветных металлов.

Так же на стоимость влияет объем поставки лома. В случаях крупных партий (свыше 100 кг) пункты приема металлолома делают наценку от 5 до 10%.

Если брать средний значение стоимости баббита по России, то она колеблется в пределах 500-600 рублей за килограмм.

Рейтинг: /5 –
голосов

Чертеж самодельной блесны «Норвега»

По очертаниям «Норвега» напоминает вытянутую по длине грушу. Верхняя по­ловина блесны плоская (без изгиба), ниж­няя — слегка изогнута как в продоль­ном, так и в поперечном направлении. Особенность поперечного изгиба заклю­чается в том, что вначале у блесны за­гибают только ее края — спинка остает­ся плоской. Характер поперечного изгиба хорошо виден на рисунке а, где через каждые 5 мм даны поперечные сечения блесны. Пунктирная линия на этом ри­сунке обозначает начало загиба краев блесны. Загиб кромки краев начинается с 30-го мм. Ширина кромки, чуть замет­ная вначале, постепенно увеличивается к хвосту. Продольный изгиб начинается на 40-ом мм (считая от верхнего края блесны) и постепенно и плавно спускает­ся к хвосту (рис. в). «Норвега» относится к группе блесен с малой частотой колебании; вследствие небольшой выпуклости она малоподвиж­на. Для увеличения подвижности блесну делают тонкой, толщиной не более 1,2 мм. Для ловли на быстром течении, вероятно, будут пригодны и более тол­стые блесны. Поверхность блесны нике­лированная; с вогнутой стороны полови­на блесны в продольном направлении ок­рашена в красный цвет. Основной цвет блесны и ее раскраска могут быть и другими.

Оснащается блесна по типу колеблющих­ся: в головной части ставится заводное кольцо и вертлюжок (карабин), в хвосто­вой — свободно висящий крючок-трой­ник. Вес блесны с оснасткой при длине 66,5 и толщине 1 мм равен 14 г.

Для построения блесны другой величи­ны надо все указанные на рисунке раз­меры умножить на какое-либо одно по­стоянное число (больше или меньше еди­ницы).

Специфика применения баббита

Для каждой разновидности деталей необходима своя марка сплава-баббита:

• Шатунные подшипники (стык поршня и коленчатого вала) — марка БМ. Используются для тракторов. Требуют замены на новые через каждую тысячу километров пробега.
• Коренные подшипники — применение баббита Б88, созданного специально для высоких скоростей, больших динамических нагрузок. Поэтому данную марку успешно применяют для среднеоборотных и быстроходных дизельных двигателей.
• Подшипники для судовых водопроводов, компрессоров — разновидность БН, идеальная для средних нагрузок и скоростей.
• Тяжелое машиностроение — отлично подойдут свойства баббита сорта Б16.

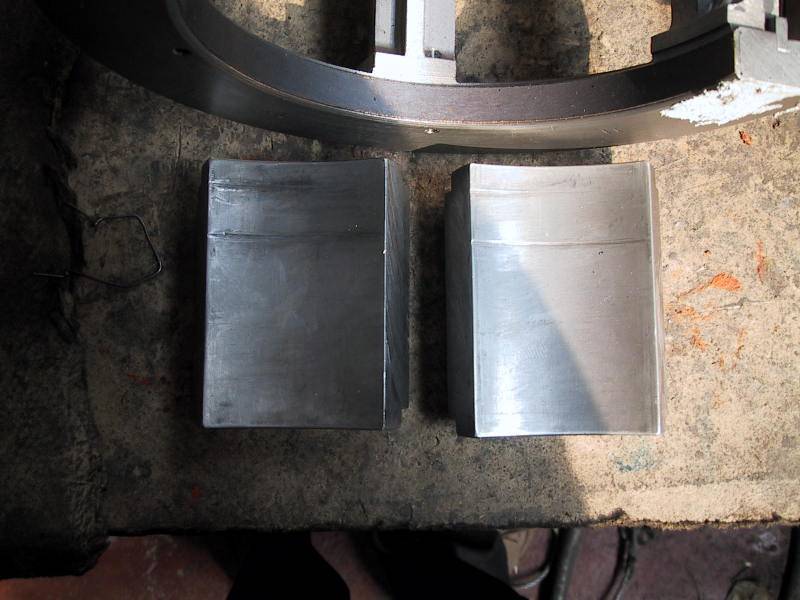

Восстановление баббитовых подшипников напыление баббита

 Восстановление баббитовых подшипников является дорогим и трудоемким процессом при заливке. Срок службы подшипника, напыленного баббитом, в среднем в полтора, два раза больше, чем подшипника, изготовленного методом наплавки, благодаря микропористости около пяти процентов и удержанию масляной пленки после длительной остановки оборудования. При помощи газопламенного напыления производятся покрытия с повышенными качественными характеристиками.

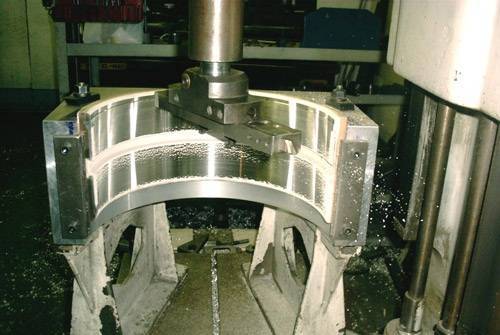

Тонкостенный вкладыш подшипника скольжения в оснастке, напыление баббит — технология газопламенное напыление

 Преимущества газопламенного напыления:

• это меньший припуск на предварительную механическую обработку детали
• отсутствие канавок «ласточкин хвост» на новых вкладышах
• возможность напыления баббита по слою залитого баббита на ремонтируемых вкладышах
• мы пылим не только баббит, но и бронзу, медь, латунь

 Таким образом сокращается расход дорогостоящего баббита и уменьшается стоимость изготовления или ремонта вкладышей подшипников примерно на двадцать процентов по сравнению с заливкой.

 ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления. Газопламенное напыление при восстановлении баббитовых подшипников полностью исключает вероятность возникновения каверн или твердых включений. При газопламенном напылении равномерно распределяется баббит по поверхности подшипника — это позволяет снизить общую толщину баббитового слоя.

 Технология, газопламенное напыление, позволяет ремонтировать и восстанавливать местный износ баббитового слоя подшипника после предварительного обезжиривания и механической обработки. При напылении невозможно использование бывшего в употреблении баббита. Заказывая газопламенное напыление в ООО ЦЗПУ, вы гарантированно получаете новый баббит в качестве антифрикционного слоя. Преимуществом нашей технологии при восстановлении подшипников скольжения, является тот факт, что в баббитовом слое в результате напыления образуются микропоры, что позволяет осуществлять пропитку маслом и удерживание масляной пленки в случае нарушения подачи масла и после длительной остановки машины, в результате чего исключается режим сухого трения.

 При нанесении баббита напылением достигается более однородная прочность сцепления напыляемых слоев с основой подшипника скольжения, а величина адгезии покрытия к стали составляет 20 МПа, к баббиту — 15 МПа. Восстановление баббитовых подшипников скольжения напылением дает повышенные антифрикционные свойства и высокое сопротивление усталостным разрушениям. При применении очень мягких легкоплавких подшипниковых сплавов обеспечивается меньший износ шейки вала. Баббит, кроме того, имеет и минимальный коэффициент трения со сталью и хорошо удерживают смазку.

 Качество напыления баббита проверяют после того, как подшипник совсем остынет. При внешнем осмотре следят за тем, чтобы поверхность была без пор, трещин, раковин и имела серебристый цвет.

Восстановление баббитовых подшипников технология

Как ООО ЦЗПУ производит восстановление баббитовых подшипников методом газопламенного напыления:

• удаляется старый баббит, токарной обработкой или выплавляется. Старый баббит в дело больше не идет
• если есть ласточкины гнезда, то они вскрываются так, чтобы можно было дотянуться струей, т.е. подшипник, восстановленный напылением — под наплавку уже не годится
• если подшипник чугунный и ранее работал, то он подвергается термообработке для выжигания остатков масла в порах
• на подготовленную поверхность напыляется ХХХХХХХ (секрет фирмы). У него отличная адгезия, что дает гарантированное равномерное сцепление баббитового покрытия с корпусом подшипника
• если были ласточкины хвосты, ныне вскрытые, они запыляются или заплавляются. В общем заполняются так, чтобы получить равномерный цилиндр
• производится напыление подшипника баббитом, либо в сборе, либо по частям, в зависимости от габаритов
• если пылили в сборе, подшипники разрезаются, притираются, при необходимости
• подшипники растачиваются, если заказчик требует, то производится расточка
• . ООО ЦЗПУ не шабрит подшипники, так как это надо делать по месту, а место от нас может находиться в сотнях и тысячах километров.

Заливка подшипников баббитом

Процесс плавки баббитов включает загрузку и доводку. Загрузка печи сопровождается расплавлением шихты и получением первичного расплава из наиболее тугоплавких компонентов. Заливка подшипников баббитом начинается с выплавки отработанного баббита. Выплавка старого баббита из вкладышей производится без механической и химической потери сплава. Эта операция проводится в специальной электронагревательной печи при стабильной одинаковой температуре 3200С. Только так происходит равномерное сползание и стекание расплавленного баббита. Выплавленный баббит собирается в емкость для его сбора. Старый баббит сортируется и переплавляется в чушки, затем они могут использоваться как добавка к новому баббиту.

Баббит, который заливается в холодный подшипник, быстро охлаждается. В таком быстро остывающем сплаве пузырьки газов не выходят наружу, и заливка получается пористой. Из-за разности в коэффициентах термического расширения расплавленный баббит сожмется сильнее, чем холодный подшипник, и неравномерно пристанет к поверхности подшипника. В результате этого между металлами образуются воздушные полости.

Чтобы этого не происходило подшипник стоит нагревать до температуры 180-2300С. При подогревании подшипника микроструктура баббита получается более крупнозернистой. Для этого применяются камерные электропечи — такие, которые используются для выплавки старого баббита. По окончании плавки расплав выдерживают в течение 3- 5 минут при строго определенной для каждого вида сплава температуре. В конце операции с поверхности расплава снимают шликеры (съемы). Разливку расплава в изложницы проводят при его перемешивании с помощью мешалки. Это обеспечивает получение слитков повышенной однородности. С образованием металлического сплава его поверхность покрывается смесью солей, состоящей из хлоридов натрия и кальция. После удаления солей в реакционный котел из верхнего сливают необходимое количество свинца, разбавляющего тройной сплав до баббита заданного состава.

Свойства и применение баббита

Базальтовый картон. описание, свойства, виды, применение и цена базальтового картона

Так как баббит является суммой нескольких металлов, в том числе олова и свинца, значит, свойства его будут совокупность свойств этих элементов:

• олово и свинец являются мягкими пластичными металлами и это идеальная основа для твердых вкраплений. Мягкая основа же сплава обусловливает плотное прилегание к детали к валу;
• основное достоинство сплава – антифрикционность, то есть устойчивость к трению;
• высокая степень теплопроводности – за это в сплаве отвечает олово, в итоге подшипник защищен от коррозии и перегревания;
• для наделения сплава определенными свойствами (прочность, противоударность, антикоррозийность), в сплав добавляются дополнительные «присадки»: медь, никель, сурьма, натрий, мышьяк, кадмий, теллур и др.
• Существуют сплавы с доминирующей ролью олова, свинца, цинка, алюминия и кальция.

Применение баббита напрямую зависит от марки сплава. БМ используется для изготовления шатунных подшипников. Такие подшипники используются в тракторах.

Баббит б-88 нашел свое применение в коренных подшипниках, которые подходят для деталей, эксплуатируемых при больших скоростях и весомой динамической нагрузкой. Примерами могут служить быстроходные и среднеоборотные дизели.

Баббит б-83 справляется со средними нагрузками, а вот сплав марки баббит б-16 широко внедрен в тяжелое машиностроение.

Антифрикционные сплавы являются не дешевым материалом, и в этой связи баббит самый доступный

Стоимость баббита

Рассмотрим стоимость данного сплава на территории РФ. Цена напрямую зависит от свойств баббита, от его марки. Так, средняя цена свинцового баббита Б16 — около 350 тыс. рублей/тонна. Стоимость сплава марки Б83 — около 1,3 млн рублей/тонна.

Если рассматривать рынок вторсырья, то 1 кг баббитового металлолома можно сдать за максимальную цену 500-600 руб./кг. В основном подобные сплавы выкупают для их последующей утилизации, ведь более ненужные подшипники могут нанести непоправимый вред экологии, так как кадмий, свинец, сурьма — это в прямом смысле слова яды для окружающей нас природы.

Смотреть галерею

Баббитовые сплавы — далеко не современное изобретение. Однако они и в наши дни все так же актуальны в механике, а именно — в производстве подшипников. Наблюдается это из-за того, что именно баббиты долговечны, износоустойчивы, быстро и плотно притираются к детали, обеспечивают бесшумность при трении и, благодаря своей низкой теплопроводности, исключают перегрев двигателя. Кроме того, производители предлагают десятки различных марок баббитов, каждая из которых соответствует определенной разновидности как подшипника, так и целого двигателя машины.

Сфера и область применения баббита. Где применяется баббит.

Среди широко применяемых материалов зачастую есть такие, о которых рядовой потребитель мог и не слышать. Одним из таких материалов является баббит – сплав металлов на свинцовой или оловянной основе с незначительным количеством легирующих веществ

Как в промышленности, так и в повседневной жизни он занимает важное место, что обуславливает его уникальные сферы и области применения, о которых речь пойдет далее

Характеристика баббита

Баббит — металлический сплав, в основе которого лежит олово или свинец в различных пропорциях. Баббит является антифрикционным материалом. Это значит, что он обладает невероятно низким коэффициентом трения, а потому повсеместно используется в целях стабилизации при воздействии высоких нагрузок.

В качестве легирующих веществ используются такие металлы как медь, сурьма, кадмий, натрий, мышьяк и некоторые другие. Имеет невысокую температуру плавления – от 280 ̊С до 400 ̊С в зависимости от составляющих сплава. Чтобы понять, какими техническими характеристиками обладает баббит, нужно рассмотреть виды и марки баббита.

Виды и марки баббита

Весь используемый баббит делится на виды и марки. Основными видами являются свинцовый, оловянный и кальциевый баббит. Названия соответствуют металлу, которого в сплаве преимущественное количество. Свинцовый баббит хоть и не эластичен, но хорошо переносит высокие температуры, от чего повсеместно используется в качестве составляющих двигателя. Оловянный баббит характеризуется большей устойчивостью к внешнему воздействию и коррозии, он также более пластичен. Однако это обуславливает и его сравнительно высокую стоимость. Кальциевый баббит является самым доступным видом из-за небольшой стоимости, но стоит учитывать, что он подвержен коррозии и окислению, поэтому быстро изнашивается.

Баббит также делится на марки для удобства в использовании в промышленной деятельности. Самыми распространенными являются Б16 (основа – свинец), Б83 (основа – олово) и СОС6 (кальциевый). Цифры указывают на процентную долю основного в сплаве металла.

Сферы и области применения

Так как баббит обладает уникальными техническими характеристиками, он активно используется в промышленности. Сферы его применения ограничиваются всего несколькими областями, в которых он просто незаменим. Рассмотрим сферы и области применения баббита более подробно:

— производство подшипников. Из баббита формируется тонкий слой в основе подшипника. Если подшипник подвержен высоким температурам, используют оловянный баббит, если же в приоритете долговечность – свинцовый

Важно знать, что чем тоньше слой данного сплава, тем больше будет срок эксплуатации подшипника

— тяжелое машиностроение. Практически во всех машинах металлургии и горнодобывающей промышленности он используется в поршнях, подшипниках и других подвижных конструкциях. Кальциевый баббит повсеместно используется в легкозаменяемых деталях из-за его невысокой стоимости.

— автомобилестроение. Баббит является незаменимой составляющей дизельных двигателей автомобилей и сельскохозяйственной техники (используется свинцовый баббит из-за его относительной устойчивости к высоким температурам). Также он используется в движимых составах пассажирских и грузовых вагонов.

Баббит – это материал с уникальными свойствами

На протяжении своей полуторавековой истории он и по сей день не утратил актуальности и важности в механике. Данный материал имеет как достоинства, так и недостатки, однако правильное его использование обеспечит долгую и стабильную работу механической конструкции

Виды баббита

В зависимости от основы, используемой при изготовлении, различают три его вида:

Свинцовый

В этом виде в качестве мягких металлов используется свинец и сурьма в процентном соотношении 87% к 13% соответственно. Это соединение двух металлов называется эвтектика, оно же является его мягкой основой. Твердыми частицами при таком виде сплава будут кристаллы сурьмы, составляющие 5% от всего объема.

Свинцовый баббит используют для ненагруженных подшипников, так как соединение сурьмы и свинца уступает по эластичности другим аналогам.

Оловянный

Этот вид является самым износостойким, так как содержит в своей основе олово, которое известно своей пластичностью, высоким коэффициентом трения и износа.

По статистике оловянный баббит в два раза выносливее, чем, например, свинцовый, поэтому именно его выбирают для изготовления подшипников, которые будут выполнять ответственную функцию или иметь интенсивную нагрузку.

В оловянном сплаве обязательно должны присутствовать медь с сурьмой или никель с кадмием, которые придадут сплаву твердую опору.

Внимание! Из-за своих высоких антифрикционных свойств, высокой износостойкости и минимального коэффициента трения этот вид считается самым дорогим, среди своих аналогов

Кальциевый

В этом виде, в качестве основы, также используется свинец, а остальной объем составляет небольшое количество кальция с натрием, именно за эти вещества он и получил свое название.

Благодаря, этим двум компонентам кальциевый сплав намного дешевле, чем остальные два вида. Также благодаря кальцию, этому виду свойственна маленькая теплопроводность и высокая плотность.

Большим недостатком кальциевого баббита является то, что он быстро окисляется и соответственно обладает низкой износостойкостью, это значительно снижает работоспособность будущего подшипника.

Обычно такой сплав используется во вкладышах рам грузовых или пассажирских вагонов, где подшипники часто проверяются и меняются.

Баббиты

29.03.2014 19:01

Баббиты, также именуемые подшипниковыми сплавами – это группа антифрикционных сплавов на основе свинца или олова, используемых для изготовления опорных поверхностей подшипников скольжения.

Первый подшипниковый сплав был изобретен в 1839 году Иссаком Бэббиттом в городе Тонтон, штат Массачусетс, США. Позже были разработаны баббиты, имеющие другой состав легирующих элементов (кстати, точный состав подшипникового сплава Исаака Бэббитта не известен).

Баббит – это наиболее часто используемый общеупотребительный сплав, применяемый в качестве тонкого поверхностного слоя в подшипниках скольжения сложной полиметаллической структуры, но изначально он использовался как монолитный антифрикционный материал. Этот сплав характеризуется высоким сопротивлением износу. Баббит является мягким материалом и легко повреждается, вследствие чего он, казалось бы, непригоден для изготовления опорной поверхности. Однако структура материала состоит из мелких твердых кристаллов, распределенных внутри более мягкого металла, что позволяет классифицировать баббит как композит с металлической матрицей. По мере износа подшипника более мягкий металл чуть разрушается, в результате чего образуются проходы для смазки между твердыми верхними кристаллами, обеспечивающими фактическую опорную поверхность. Когда в качестве более мягкого металла применяется олово, оно плавится под действием трения и работает как смазка, защищающая подшипник от износа в случае отсутствия штатной смазки.

В двигателях внутреннего сгорания используется баббит на основе олова, так как он способен выдерживать циклические нагрузки. Подшипниковый сплав на основе свинца имеет тенденцию к возрастанию твердости и образованию трещин, но пригоден для использования в постоянно вращающихся инструментах, таких как дисковая пила.

В баббитовом подшипнике традиционного типа имеется чугунный вкладыш, собранный со скользящей посадкой вокруг вала, установленного приблизительно в его конечном положении. Внутренняя поверхность чугунного вкладыша часто просверливается, благодаря чему при заливке баббита внутрь вкладыша образуется своего рода шплинт, фиксирующий фрикционный сплав. Края подшипника затыкаются глиной, после чего на половину зазора между валом и чугунным вкладышем заливается расплавленный баббит.

В промышленности наиболее распространены подшипниковые сплавы, имеющие следующий состав:

олово (Sn): 90 %, медь (Cu): 10 %;

олово (Sn): 89 %, сурьма (Sb): 7 %, медь (Cu): 4 %;

свинец (Pb): 80 %, сурьма (Sb): 15 %, олово (Sn): 5 %.

В состав баббита могут входить следующие присадки: кадмий (Cd), кальций (Ca), медь (Cu), натрий (Na), никель (Ni), магний (Mg), мышьяк (As), сурьма (Sb), теллур (Te).

Температура плавления различных марок этого сплава варьируется от 300 до 440 °C.

Баббиты на основе олова превосходят баббиты на основе свинца по коррозионной стойкости, износостойкости и теплопроводности.

В свою очередь баббиты на основе свинца имеют по сравнению с оловянными более высокую рабочую температуру. Они используются для изготовления подшипников дизельных двигателей внутреннего сгорания и прокатных станов.

Общим серьезным недостатком всех подшипниковых сплавов является низкая усталостная прочность. Поэтому баббиты могут успешно работать только в подшипниках с прочным чугунным/стальным или бронзовым корпусом.

При этом долговечность подшипников определяется толщиной слоя баббита, залитого на стальной вкладыш. Чем меньше толщина баббитового слоя, тем больше срок его эксплуатации.

< Предыдущая		Следующая >

Обновлено (29.03.2014 19:29)

Стандарты

Марки баббита Б88, Б83, Б83С, Б16, БН и БС6 изготавливаются по единому ГОСТу 1320-74. В этом стандарте указан химический состав, допустимое количество примесей, размеры и форма чушек, требования к безопасности. Согласно ГОСТу, по требованию заказчика некоторые компоненты могут быть заменены, также может быть изменена форма слитков.

В состав этих сплавов входят металлы, вредные для человека — это свинец, сурьма. Свинец относится к 1 классу опасности, сурьма — ко 2 классу. Свинец действует на нервную систему, кровь, сосуды, сурьма оказывает раздражающее действие. Поэтому работы с этими антифрикционными материалами (расплавление, заливку подшипников) необходимо проводить, используя средства защиты: сухую спецодежду, респиратор «Лепесток», валяную или кожаную обувь, рукавицы. На эти средства также существуют свои ГОСТы. Хранят антифрикционный сплав в закрытых проветриваемых помещениях. Также в ГОСТе прописаны условия эксплуатации, для которых приспособлена та или иная марка баббита.

Кальциевые баббиты производятся по другому стандарту — ГОСТу 1209-90. Это сплавы под марками БКА, БК2, БК2Ш и БК2Ц.

Лом этого материала должен отвечать ГОСТу 1639-2009. Под действие этого стандарта попадают кусковой лом баббита (только оловянных разновидностей), кусковой лом свинцовых разновидностей (к нему добавляют отходы типографских сплавов), стружка оловянных баббитов и смешанная стружка.

Баббит Б-83

Гост 21.401-88 система проектной документации для строительства (спдс). технология производства. основные требования к рабочим чертежам

Баббиты (подшипниковые сплавы)

Баббиты — белые легкоплавкие антифрикционные сплавы на основе олова или свинца. Применяются для заливки вкладышей подшипников скольжения различных машин. Основные требования, предъявляемые к антифрикционным сплавам, определяются условиями работы вкладыша подшипника. Антифрикционные сплавы должны иметь высокую износостойкость и малый коэффициент трения между валом и подшипником; достаточную пластичность для лучшей прирабатываемости к поверхности вала; твердость, достаточную для вкладыша как опоры вала, но не вызывающую сильного износа самого вала; обладать микрокапиллярностью, т.е. способностью удерживать смазочные материалы. Указанные требования обеспечиваются неоднородной структурой антифрикционных сплавов, состоящей из мягкой основы с равномерно распределенными в ней твердыми включениями. При вращении вал опирается на твердые частицы, обеспечивающие износостойкость и способность воспринимать сравнительно высокие удельные давления, а мягкая основа, изнашиваясь быстрее, прирабатывается к валу и образует сеть каналов (микрорельеф), удерживающих смазочный материал.

Баббиты — наиболее старые (с 1839г.) и широко применяемые до настоящего времени антифрикционные легкоплавкие беззадирные пластичные гетерогенные сплавы на основе олова и свинца с более твердыми включениями (медь, сурьма, никель и др.). Используются для изготовления подшипников. Пластичная основа (олово, свинец) обеспечивает равномерное прилегание и прирабатываемость подшипника к валу, а твердые включения служат ему непосредственной опорой, обеспечивая небольшое трение и износ.

Марки баббитов: Б-16, Б-83

Баббиты оловянные и свинцовые в чушках ГОСТ 1320-74 — специальные легкоплавкие подшипниковые сплавы. В их строении всегда есть мягкая основа и твердые включения. Баббиты бывают оловянные (сплав олова с сурьмой и медью), свинцовые (сплав свинца с сурьмой, медью и оловом), кальциевые (сплав свинца с кальцием и натрием).

Баббиты изготавливаются в виде чушек и в зависимости от химического состава различают следующие марки: Б-88, Б-83, Б-16, БН. Марки и химический состав баббитов указан в таблице 3.

Применяются баббиты при производстве моторно-осевых подшипников электровозов, деталей паровозов и оборудования тяжелого машиностроения; подшипников, работающие при больших скоростях и средних нагрузках.

Химический состав баббита чушкового оловянного и свинцового по ГОСТ 1320-74 указан в таблице 3.

таблица 3

химический состав, %
марка баббита	основные компоненты
олово	сурьма	медь	кадмий	никель	мышьяк	свинец
Б-88	остальное	7.3-7.8	2.5-3.5	0.8-1.2	0.15-0.25	—	—
Б-83	остальное	10.0-12.0	5.5-6.5	—	—	—	—
Б-16	15.0-17.0	15.0-17.0	1.5-2.0	—	—	—	—
БН	9.0-11.0	13.0-15.0	1.5-2.0	0.1-0.7	0.1-0.5	0.5-0.9	остальное

Массовая доля примесей в чушковом баббите оловянном и свинцовом по ГОСТ 1320-74 указана в таблице 4.

таблица 4

примеси, не более, %
марка баббита	железо	мышьяк	цинк	свинец	висмут	алюминий
Б-88	0.05	0.05	0.005	0.10	0.05	0.005
Б-83	0.10	0.05	0.004	0.35	0.05	0.005
Б-16	0.08	0.2	0.07	—	0.10	0.010
БН	0.10	—	0.02	—	0.10	0.05

Марка	Химический состав, %	Назначение
Б-83	10-12	5.5-6.5	Остальное	—	Для подшипников, работающих при больших скоростях и средних нагрузках (подшипники турбин, дизелей, гребных валов и др)
Б-16	15-17	1.5-2.0	15-17	Остальное	Для подшипников тяжелых машин (моторно-осевые подшипники электровозов, путевых машин и др.)
