Чем утеплить дымоходную трубу на улице – от дерева до базальта, утепляем своими руками

Нужно ли утеплять снаружи

При прохождении теплых отработанных газов через трубу происходит их охлаждение. При охлаждении на стенках образуется конденсат, который может привести к разрушению дымоходной трубы.

Так же, от того как быстро нагреются стенки трубы зависит и сила тяги в печи или котле. Если тяга в будет слабой, то угарный газ не будет подниматься на верх, а опустится вниз, то есть в дом, а это уже грозит отравлением.

Утеплять нужно любой дымоход, идет он печи или котла и независимо из чего он сделан (кирпич, метал, асбест). Углекислый газ смешиваясь с конденсатом образует слабый раствор серной кислоты. Кислота разрушает металлические дымоходы, даже не смотря на появление дымоходов с защитой от окисления.

Кирпичные трубы разрушаются при попадании конденсата в трещины, которые при замерзании в них влаги расширяются, что может привести не только к разрушению трубы, но и самой крыши. Вывод напрашивается сам собой — утеплять нужно обязательно.

Видео: Утеплители для дымохода

Таким образом мы защищаем его от промерзания и разрушения. Так что, чем раньше это сделать, тем дольше он нам прослужит.

Чем утеплить

Для утепления можно использовать такие материалы как:

  • стекловата;
  • волокнистые утеплители;
  • битый огнеупорный или красный кирпич;
  • штукатурка.

Оштукатуривание – не самый лучший способ утеплить. На трубе закрепляют металлическую сетку и наносят несколько слоем раствора шлака и извести. При таком варианте придется каждый год подмазывать отвалившуюся штукатурка. Поэтому стоит дважды подумать о соотношении усилия — качество, прежде чем выбирать этот способ утепления.

Засыпка – используются теплоизоляционные сыпучие материалы разной величины. Один из самых простых и дешевых вариантов. Можно использовать бутовый огнеупорный или красный кирпич, керамзит, шлак и т.п.

Минеральная (каменная) вата — производится из горных пород базальтового происхождения, в некоторые добавляют стекло (стекловата). Самый популярный и надежный способ. Но есть недостаток: требуется защита из стального кожуха. Без дополнительной защиты вата долго не продержится — ветер и влага сведут все труды на «нет».

Выбирая утеплитель лучше ориентироваться на качество продукта, так как материала понадобиться не очень много. От качества утеплителя и проведенных работ зависит как долго будет служить дымоход.

Основание для утепления дымохода

В процессе прохождения дыма по трубе, происходит неизбежное охлаждение тёплых дымовых газов. Вследствие этого, тепло от дымовых газов, разогревает стенки тубы для отведения дыма в атмосферу.

От того, насколько быстро стенки дымохода прогреваются, прямо пропорционально зависит и тяга в вашей печи. При уменьшении тяги, дым начинает идти по наименьшему сопротивлению, и попросту начинает передвигаться из печи в лом, а это чревато отравлением угарным газом, особенно если в частном доме, печь располагается прямо в частном доме, а не в отведённой для этого котельной.

Еще один немаловажный фактор, в пользу утепления дымохода и трубы. Есть такое понятие, как время, за которое преодолевается момент проявления конденсата.

Время, затраченное на прогрев дымоходного канала, во многом зависит от того, из чего он изготовлен.

Таблица расчета температурного режима строения дымохода

Дымоход, выложенный из кирпича, способен прогреться за 15-30 минут

Фото кирпичного дымохода

Дымоход, изготовленный из стали, прогревается гораздо быстрее – за 2-5 минут;

Дымоходный канал из стали

Так как горячий печной дымоход, постоянно контактирует с холодным атмосферным воздухом, появления конденсата в дымоходном канале не избежать. Вместе с появлением конденсата, из-за смешивания воды с углекислым газом и другими продуктами горения, образуется кислотный раствор, который впитываясь в стенки дымоходного канала, постепенно разрушает его.

Если дымоход изготовлен из кирпича, то влага конденсата, впитывается в кирпичные стенки, а это чаще всего приводит к промерзанию кирпичной кладки трубы. Остывшая за ночь на морозе труба, с утра разогревается снова, именно от таких частых перепадов температур, кирпичная кладка дымохода, неизбежно разрушается.

Кирпичный дымоход после регулярного промерзания

Так для чего утепляют дымоходные каналы? Именно из-за того, что появления конденсата практически не избежать, но зато, мы можем уберечь дымоход от промерзания и разрушения, обязательно нужно утеплять любой дымоход, чем скорее вы это сделаете, тем дольше, он будет эксплуатироваться.

Способы теплоизоляции в зависимости от материала дымохода

Наши дедушки и отцы конструировали трубы для вывода вредных продуктов сгорания из кирпича, этот тип продукции был доступен и считался приоритетным.

Но сегодня эти времена постепенно уходят в прошлое, изобилие продукции позволяет каждому хозяину выбрать составляющую на свое усмотрение, асбестовые и металлические элементы по праву можно считать долговечными, практичными, безопасными. Для каждого вида лучше подбирать максимально подходящий утеплитель, вопрос является сугубо индивидуальным.

Утепление кирпичного дымохода

Такую конструкцию специалисты советуют усовершенствовать с помощью оштукатуривания, ведь защиты от возгорания будет недостаточно, кирпич способен впитывать влагу, что приводит к его быстрому разрушению.

Поэтому к гидроизоляции стоит относиться не менее серьезно, повысить показатели надежности получится с минеральной или базальтовой ватой, она также часто используется профессионалами, у которых можно получить консультацию как утеплить дымоход из кирпича.

Утепление металлической трубы

Подобные приспособления зачастую устанавливают для обслуживания таких приспособлений как:

  1. Камины.
  2. Печи.

Конструкции не используются часто, а служат для украшения и уюта или становятся необходимыми при отключении подачи газа, электричества. В такой ситуации оштукатуривание будет идеально подходить для того, чтобы утеплить дымоход, так же как и к кирпичным трубам.

Но если приспособление используется постоянно, а функциональные возможности оборудования интенсивно применяются, то сэндвич-панели будут максимально удобными для установки. Конструкция такого плана продается в готовом виде, цена на нее высокая, но если бюджет семьи ограничен, то подобное изделие получится создать самостоятельно.

Теплоизоляция трубы из асбеста

Минеральную вату принято считать лучшим вариантом, чтобы произвести утепление дымохода, избежать накопления влаги на материале можно за счет нанесения пленки, которая выполняет защитную функцию

Для асбеста это довольно важно, он очень быстро впитывает воду и разрушения структуры не избежать при таких эксцессах

Некоторые специалисты предпочитают конструировать кожухи, в которые засыпаются сыпучие составляющие, такой способ распространен, но потребует дополнительных растрат. Верхнюю часть заливают раствором, чтобы через это отверстие не попадала влага.

Утеплять самому или вызвать мастера

Работы по утеплению дымохода посильная задача для любого домовладельца. Первое дело – понять технологию и выбрать термоизоляцию, подготовить основание под конструкцию, инструменты, стройматериалы, рассчитать размеры постройки. Если изучена технология монтажа, будет произведено правильное утепление. Основные правила обустройства:

  • перед установкой вытяжного канала, подготавливают надежное основание;
  • места, которые будут соприкасаться с нагреваемыми стенками вытяжки, располагают не ближе, чем на 40-50 см;
  • используйте минимальное количество изгибов на вытяжном канале, изгибы в 90 градусов, нужно разделить на два участка;
  • ознакомьтесь предварительно с нормативами ГОСТа, в которых прописаны нормы монтажа при разных типах топлива, которое используется для обогрева.

Не стоит игнорировать эти требования. Неправильная установка может привести к тому, что от перегрева могут тлеть и возгораться перекрытия.

При недостаточной тяге накапливается конденсат и агрессивные отходы, которые прилипают к стенкам, разрушают внутреннее покрытие. Сборка с нарушением герметичности может привести к тому, что в помещение просочится угарный газ.

Чем утеплить металлическую трубу дымохода

Отдельной темой для размышления являются стальные дымоходы. В качестве материала для современных дымоходных труб используют специальный вид нержавеющей стали. Функциональность нержавейки очень высока. Во-первых, труба быстро прогревается. Во-вторых, она не ржавеет от влаги.

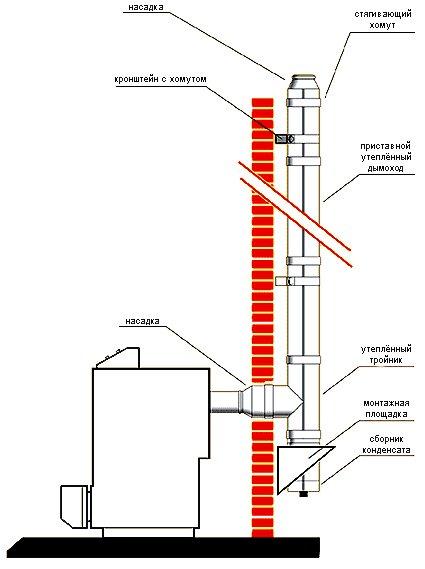

Распространенными стали, так называемые сэндвич дымоходы. Это конструкции, которые состоят из двух труб разного диаметра. Между ними уложен утеплитель. Однако такие дымоходы имеют ряд недостатков, среди которых можно называть их цену и эксплуатационный период. Преимущество заключается в том, что сэндвич дымоходы уже сами по себе являются утепленными. Необходимо лишь правильно установить их. Качество утепления дымохода гарантировано производителем.

Сэндвич дымоходы помогают сохранять до восьмидесяти процентов тепла. Это значит, что такой тип дымоходных труб можно называть самыми эффективными.

Однако можно и самостоятельно выполнить утепление для дымохода из стали. Для этого выбирается в качестве утеплителя стекловата, которая обматывается вокруг трубы, затем фиксируется проволокой и фольгой. К тому же некоторые умельцы создают самодельные сэндвич дымоходы. В дополнение они утепляются не только в пространстве между трубами, но и снаружи.

При работе с минеральной ватой нужно быть очень внимательным

Важно следить, чтобы частицы материала не попадали на кожу, в глаза и дыхательные органы. Рекомендуется выполнять все работы в перчатках. Утепление дымохода позволит не только сохранить долговечность, но и создаст красивый вид

Куда приятнее смотреть на штукатуренный кирпичный дымоход, чем на обычную кирпичную кладку. То же самое можно сказать и о торчащих с крыши асбестовых трубах

Утепление дымохода позволит не только сохранить долговечность, но и создаст красивый вид. Куда приятнее смотреть на штукатуренный кирпичный дымоход, чем на обычную кирпичную кладку. То же самое можно сказать и о торчащих с крыши асбестовых трубах.

Утепление дымоходов любого типа выполняется своими руками – без привлечения специалистов. Нужно лишь аккуратно выполнять все работы. Важную роль в утеплении дымохода занимают утеплители. Нужно выбирать такой материал, который не подвержен возгоранию. Часто именно по причине дымоходов в доме случается пожар.

Теперь, когда все работы выполнены, можно оценить работу. Прежде всего, в дымоходе не будет образовываться конденсат. Нельзя сказать, что его и вовсе не будет. Однако это намного меньше, чем без утеплителя. Кроме того в трубе будет образовываться мало сажи, которая со временем может загореться и стать причиной пожара.

К утеплению дымохода нужно подходить ответственно. Работа требует внимательности и аккуратности. В противном случае нужный эффект не будет достигнут. Для работ нужно использовать только качественные и безопасные материалы.

Как правильно утеплять дымоходы разной конструкции

Дымоходы отличаются не только разными конструкциями: печная труба существенно отличается от трубы газового котла, но и выполнены они из различных строительных материалов. Соответственно утепление газовых дымоходов несколько отличается от утепления печных конструкций.

Рассмотрим наиболее распространенные дымоходные трубы: кирпичные, асбестовые и металлические. Но для начала необходимо определиться с материалом, который используют для утепления дымоходных конструкций.

Чем утеплить дымоходную трубу снаружи

При утеплении дымоходов категорически запрещается использовать горючие материалы!

Выполнять работы по утеплению можно любым материалом, кроме вышеуказанного, это может быть стекловата, шлакобетонные плиты, волокнистые утеплители.

Для самостоятельного утепления дымоходной трубы рекомендуют материал, который можно закрепить в одиночку, в основном это удобные рулонные утеплители.

Нередко представление об утеплении дымохода заключается в обычной обертке трубы, чаще всего звучит вопрос: чем обмотать дымоход? Однако, не все так просто — монтаж каждого изоляционного материала предполагает конкретную технологию.

Дымоход зачастую утепляют снаружи, это обусловлено тем, что подобная работа не была предусмотрена при строительстве объекта, внутреннее утепление соответственно производят при монтаже дымохода или при его замене.

Как утеплить асбестовую дымоходную трубу

Асбестовую дымоходную трубу утепляют исключительно снаружи, используя для удержания теплоизолятора оцинкованный кожух, диаметр которого должен быть на 6-8см больше диаметра самой трубы.

Принцип этой работы — поэтапный монтаж отдельно каждой из частей кожуха и заполнение их утеплителем. Верхняя часть конструкции закрепляется под уклоном, а пустоты между трубой и кожухом необходимо залить цементным раствором.

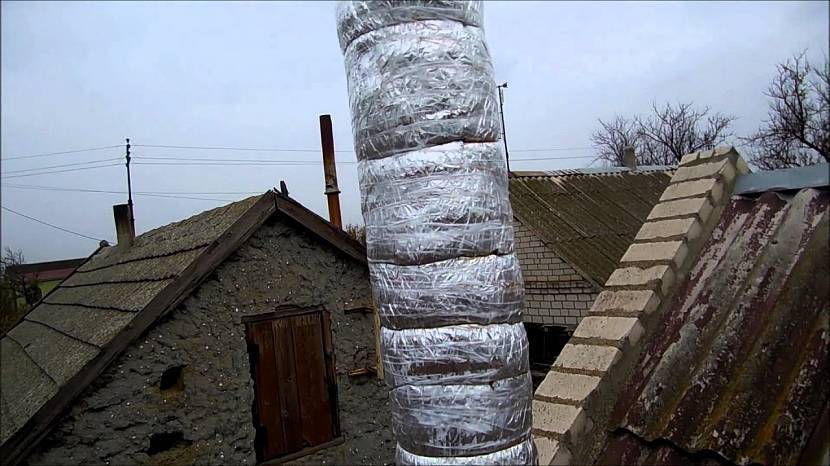

При утеплении асбестовой трубы можно обойтись и без кожуха, просто обернув вокруг нее утеплитель и стянув его хомутами. Но при таком способе утепления необходимо использовать вдвое больше утеплителя, чтобы его слой был достаточным для защиты конструкции. Такое утепление будет малоэффективным и в случае, если в качестве утеплителя выбрана минеральная вата, ее паропроницаемость быстро даст о себе знать, сведя на нет все работы по утеплению.

Утепление кирпичных дымоходов

Утепление данной конструкции дымохода наиболее сложная задача, требующая определенных навыков.

Кирпичный дымоход можно утеплить несколькими способами:

Утепление минеральной ватой. По площади дымохода закрепляется минеральная вата (базальтовая или стекловата), это можно сделать при помощи обычного скотча. Теперь утеплитель необходимо «спрятать», для этого его закладывают кирпичом или, например, асбестоцементными или шлакобетонными плитами.

Утепление методом оштукатуривания. На выполнение этого способа утепления уйдет большее количество времени, дело в том, что после каждого этапа работы требуется определенное время, чтобы каждый слой конструкции имел возможность укрепиться на дымоходе:

  • 1 слой – на армированную сетку набрасывается и разравнивается раствор (известь+мелкий шлак+цемент), толщина слоя не должна превышать 3 см. Набрасывать раствор необходимо сразу на всю площадь дымохода.
  • 2 слой – минеральная вата, крепится на немного подсохший раствор.
  • 3 слой – снова набрасывается раствор и продавливается стеклосеткой.
  • 4 слой – после высыхания предыдущего слоя, поверхность выравнивается оставшимся раствором под покраску.
  • 5 слой – грунтовка.
  • 6 слой – декоративная покраска

Как и чем утеплить металлический дымоход

Металлический дымоход на сегодняшний день уже предполагает наличие внутреннего утепления, его конструкция состоит из двух стальных труб разного диаметра, между которыми размещен утеплитель.

При отсутствии такой конструкции изоляцию трубы дымохода из металла несложно сделать самостоятельно. Для этого необходимо приобрести стальную трубу, диаметр которой будет больше основного дымохода на 6-8см, «надеть» ее на дымоход и закрепить у основания. Заключительный этап работы – заполнение пространства между трубами утеплителем, в качестве которого можно использовать насыпной или же волокнистый материал.

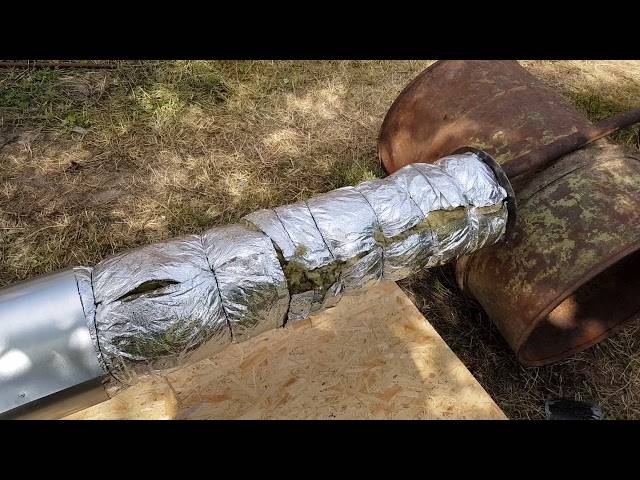

Кроме того, с помощью проволоки и плоскогубцев можно утеплить металлический дымоход минеральной ватой.

Советы специалистов

Устанавливают канал отвода дыма по правилам. Также стоит воспользоваться советами специалистов. Термоизоляцию проводят по таким нормам:

  • накладывать термоизоляцию нужно сплошным слоем, без переходов, особенно в местах соприкосновения с потолком и крышей;
  • маты и полосы укладывают только маркировкой наружу;
  • монтаж частей проводят снизу вверх внахлест, нижний торец накрывают верхним соединением;
  • внутреннюю изоляцию проводят поэтапно, во время монтажа конструкции, наружную после полной сборки;
  • на торце устанавливают искроуловитель, если крыша состоит из горючих материалов;
  • пользуются средствами индивидуальной защиты.

Правила простые, соблюдение их поможет продлить работу выводного канала.

Асбестоцементный дымоход – правильная теплоизоляция

Конструкцию утепляют каркасным способом. Перед выполнением основных работ трубу тщательно чистят. Дальнейшие действия:

  1. Для изготовления защитного кожуха используют оцинкованные листы. Заготовки размечают с расчетом, что между внутренней и наружной стенками будет расстояние 6 см или больше. По высоте – стандартная ширина оцинковки – 1 метр.
  2. Устанавливают защиту, начиная с нижней части. Каждый отрезок плотно заполняют минеральной ватой. Секции соединяют болтами.
  3. Верхнюю часть закрывают цементным раствором, чтобы не намокал утеплитель. Слой формируют с небольшим наклоном наружу, чтобы не застаивалась вода.

Утеплитель без обшивки используется как временная мера *

Часто можно наблюдать, что утепление асбестоцементной дымовой трубы выполнено простой обмоткой минваты, которая зафиксирована стяжками. Подобный вариант допускается на чердаке, причем в отношении любого материала. Снаружи такая конструкция долго не прослужит: она намокает, страдает от ветра.

Советы специалистов

Устанавливают канал отвода дыма по правилам. Также стоит воспользоваться советами специалистов. Термоизоляцию проводят по таким нормам:

  • накладывать термоизоляцию нужно сплошным слоем, без переходов, особенно в местах соприкосновения с потолком и крышей;
  • маты и полосы укладывают только маркировкой наружу;
  • монтаж частей проводят снизу вверх внахлест, нижний торец накрывают верхним соединением;
  • внутреннюю изоляцию проводят поэтапно, во время монтажа конструкции, наружную после полной сборки;
  • на торце устанавливают искроуловитель, если крыша состоит из горючих материалов;
  • пользуются средствами индивидуальной защиты.

Правила простые, соблюдение их поможет продлить работу выводного канала.

Для чего утеплять дымоход – разбираемся в деталях

Дымоход считается одним из важнейших элементов отопительной или печной системы жилого здания. Чтобы металлическая труба нормально функционировала, ее требуется утеплить. На первый взгляд это мероприятие может показаться очень простым, однако перед тем, как установить негорючий утеплитель для дымохода, советуем ознакомиться с определенными рекомендациями  и правилами техники безопасности при работе. Первое, что вы должны сделать – это изучить причины установки защиты на трубу.

Эта деталь часто подвергается большим нагрузкам: действию давления и горячего воздуха. Сквозь дымоход регулярно проходит масса продуктов сгорания. При определенных условиях последние вступают с воздухом и влагой в химические реакции. В итоге процесс коррозии существенно ускоряется, и это отрицательно влияет на работу всей вытяжной системы дома. Увеличить срок эксплуатации можно только в том случае, если утеплить дымоходную железную трубу. Это уменьшит риск химической и механической коррозии элемента. Все затраты на закупку и монтаж защитных материалов полностью окупятся, ведь без них вам придется менять трубу, а это обойдется в разы дороже.

Разрушение дымохода

Перед тем, как утеплить дымоход, предлагаем ознакомиться с основными причинами выполнения этой процедуры. Специалисты выделяют 2 наиболее опасных фактора, постепенно разрушающих трубу: химические компоненты и влага. Влага на стенках трубы – это не что иное, как конденсат, образующийся при встрече потоков холодного и горячего воздуха. Накапливаясь в больших количествах, влага способствует развитию коррозии. Катализатором этого процесса выступают высокие температуры.

Второй опасный враг трубы – это агрессивные химические вещества, которые образуются в результате сгорания топлива. Они могут образовать активные соединения щелочи, соли или кислоты, которые просачиваются в стенки трубы и способствуют появлению химической коррозии. Влияние разрушающих факторов на дымоход в той или иной степени зависит от перепадов температуры стенок самой трубы и воздушного потока, который поднимается вверх от топки. Чем ниже температура первой, тем быстрее ее стенки разрушаются.

Чем утеплить дымоходную трубу на улице — Трубы и сантехника

При проектировании системы отопления в частном доме может возникнуть такая потребность, как утепление дымохода. Оно необходимо для предотвращения выпадения конденсата, который приводит к повреждению труб и нарушению режима эксплуатации здания.

Утепление кирпичного дымохода

Существует два способа выполнения работы по защите трубы от промерзания и выпадения конденсата:

Чтобы защитить трубы своими руками первым способом, потребуется выполнить действия в следующем порядке:

  1. Фиксация арматурной сетки на поверхность стены. Перед этим конструкция очищается от пыли и грязи.
  2. Приготовление штукатурного раствора. Для этого смешивают известь, цемент и шлак с добавлением воды. Возможно применение современной «теплой» штукатурки, которая имеет хорошие теплоизоляционные характеристики.
  3. Нанесение раствора на поверхность. Толщина одного слоя составляет 20–30 мм. При необходимости состав наносится в несколько слоев. Каждый последующий укладывается после высыхания предыдущего. Самый последний слой штукатурного раствора выравнивают и затирают.
  4. После высыхания штукатурки поверхность проверяют на наличие трещин и неровностей. При необходимости их устраняют. Работа завершается окраской трубы известковой или меловой краской для защиты штукатурного слоя от негативных воздействий окружающей среды.

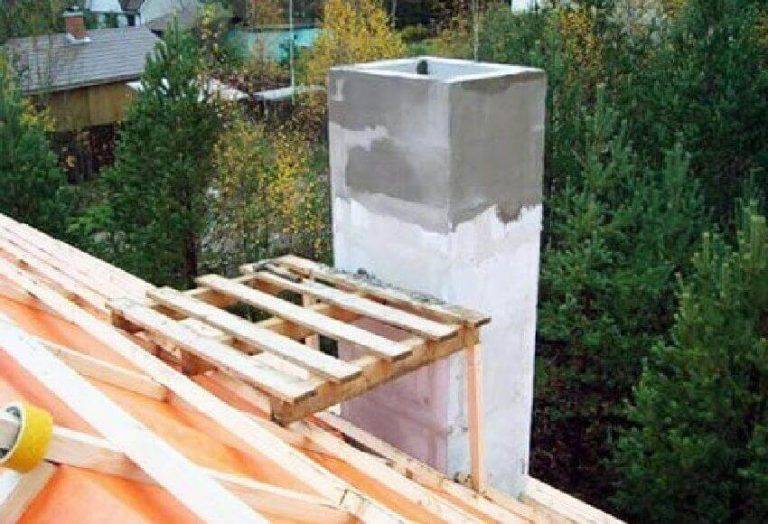

Нанесение штукатурного слоя

Этот способ малоэффективен.

Более надежно защитит трубу от холода минеральная вата. Если вы хотите все сделать своими руками, придерживайтесь следующей схемы:

  1. Производится очистка поверхности от загрязнений и отложений. Осмотр на наличие неровностей и устранение их при необходимости.
  2. Сбор каркаса, по которому будет смонтирован утеплитель. Обрешетка состоит из металлических направляющих профилей, которые закрепляются дюбелями. Шаг между направляющими подбирается так, чтобы было удобно укладывать утеплитель.
  3. Нельзя допускать появления зазоров и щелей. Они приведут к тепловым потерям и возникновениям мостиков холода.
  4. Закрепление пароизоляции с нахлестом 15–20 см. Места стыков проклеиваются строительным скотчем.
  5. Облицовка трубы выполняет декоративную и защитную функцию. При выполнении работ своими руками на холодном чердаке можно использовать листы гипсокартона.

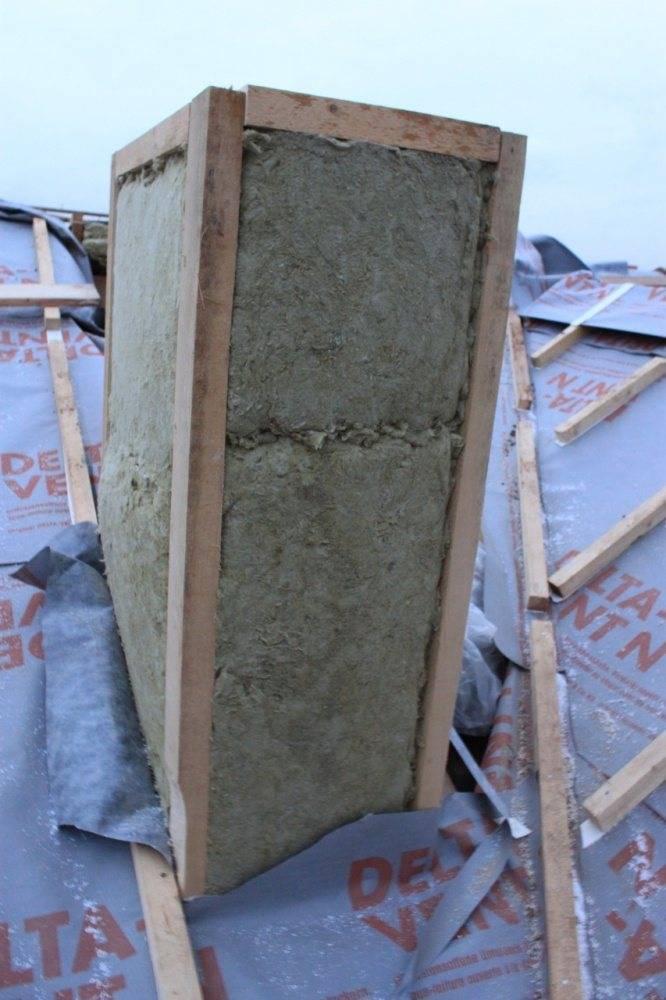

Теплоизоляция с помощью минваты

Утепление труб из нержавейки и асбеста

Элементы, защищенные по такой технологии, состоят из внутреннего трубопровода, заключенного в кожух из утеплителя, и дополнительной защитной трубы. Внешний кожух изготавливается из оцинкованной стали.

При проведении работ важно соблюдать следующие требования:

  • при утеплении дымохода из нержавейки, расположенного снаружи, толщина теплоизоляции должна составлять не более 100 мм;
  • для участков, расположенных внутри здания максимальная толщина теплоизоляции – 40 мм.

Временная теплоизоляция

Работу по утеплению дымоходных труб из асбестобетона можно выполнить простейшим способом, который не требует серьезных трудовых затрат. Такой вариант подойдет в качестве временных мер по защите дымохода от холода и выпадения конденсата, т.к. он недолговечный. Работу делают следующим образом:

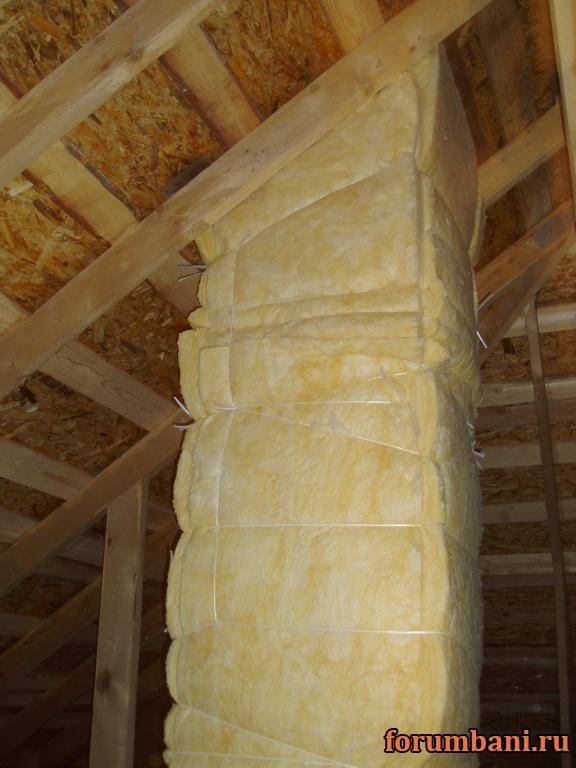

  • подготавливают минеральную вату в рулонах;
  • обматывают тубу этим материалом (при необходимости в несколько слоев – зависит от требуемой толщины теплоизоляции);
  • стягивают и закрепляют материал скобами.

Способ подойдет только для применения в условиях холодного чердака. Материал без защитного слоя не сможет работать в наружных условиях, поскольку не устойчив к влаге и негативным воздействиям среды.

Чтобы выполнить полноценное утепление, потребуется провести следующий комплекс мероприятий:

Теплоизоляция стальной трубы

Как правильно обвязать твердотопливный котел

Обвязка котла твердотопливноготребует обеспечения определенных мер безопасности системы отопления:

  • установка аварийного клапана (или группа безопасности котла). В случае поднятия давления в системе отопления, произойдет аварийный сброс теплоносителя в канализацию. И это предотвратит взрыв котла.
  • монтаж охлаждающего контура на твердотопливном котле убережет вас от взрыва котла, а также от необходимости подпитки системы отопления в случае описанном выше.
  • подключение источника бесперебойного питания ИБП к котлу и насосам, позволит исправно работать системе отопления даже при отключении электроэнергии, о чём мы часто слышим в новостях по множеству населённых пунктов Беларуси.
  • подключение твердотопливного котла по пожарным нормам необходимо производить только металлической трубой (черный металл, оцинкованная, нержавеющая или углеродистая сталь), любой вариант подойдет. Что касается диаметров, то чаще всего котлы мощностью до 30 кВт мы подключаем трубой 1 1/4″, котлы мощностью до 50 кВт – 1 1/2″, и котлы до 100 кВт – 2″ или 2 1/2″.
  • в схеме подключения твердотопливного котла и соответственно при обвязке твердотопливного котланеобходимо предусмотреть расширительный бак открытого или закрытого типа (в зависимости от системы отопления). Объем расширительного бака рассчитывается по простой формуле:

    V бака = V системы : 10

    Схема подключения твердотопливного котла требует устанавливать расширительный бак на обратной линии. Это продлит срок службы мембраны бака.

  • подключать котел на твердом топливе (мощностью до 70-80 квт) желательно не с помощью сварочных работ, а на резьбовых соединениях. В дальнейшем это упростит обслуживание всей системы, а также без проблем позволит заменить любой, вышедший из строя, узел.
  • схема подключения твердотопливного котла подразумевает наличие термостатического смесительного клапана (для стальных котлов – это защита от излишнего конденсата, а для чугунных – защита от холодной обратки, под влиянием которой может лопнуть секция котла).

2 Утепление дымохода из металлических труб

Тепловую изоляцию дымоотводов каминов и печей, которые не являются основным источником обогрева и используются периодически, и кирпичных труб осуществляют достаточно просто – штукатурят их поверхности. Но если в доме установлен газовый котел или аналогичный отопительный прибор на любом другом топливе, то монтируют сэндвич-дымоходы. Цена их довольно высока, поэтому их можно изготовить своими руками из нержавеющей стали.

В качестве утепления дымохода из металлической трубы допускается использовать любые материалы, но для выполненного из асбестовой трубы – минеральную вату. Асбест хорошо противостоит тепловому воздействию, не горюч, поэтому его достаточно обмотать утеплителем необходимой толщины и укрыть листами оцинковки. К недостаткам материала относят способность впитывать влагу и шершавую поверхность стенок, что повышает вероятность отложения образований.

Несколько сложнее обстоит дело при использовании для теплоизоляции сыпучего материала, поскольку вокруг трубы потребуется смонтировать защитный кожух, который одновременно будет являться каркасом, и потом засыпать в него утеплитель. Чтобы предотвратить попадание внутрь его влаги, зазор между кожухом и трубой в верхней части заполняют цементным раствором.

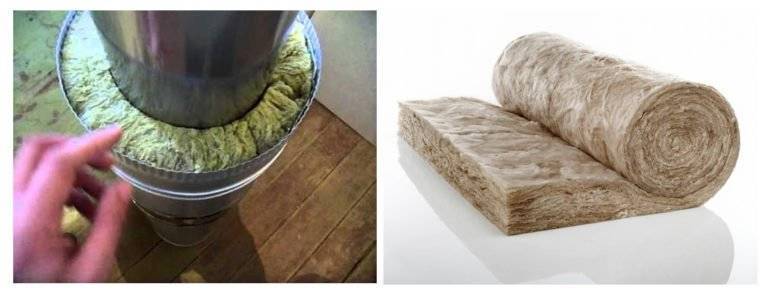

Гильзирование своими руками осуществляют следующим образом:

  • Подготавливают минеральную или базальтовую вату и стальные трубы (гильзы), лучше оцинкованные. Их диаметр должен превышать размеры дымохода на несколько сантиметров, но не более чем на 10.
  • Дымоход укрывают слоем изоляционного материала, толщина которого должна быть выше 5 см.
  • Фиксируют фольгированным скотчем или любой мягкой проволокой.
  • На утеплитель надевают защитный кожух. Края гильзы, выполненной из тонкого металла, можно закрепить при помощи саморезов или использовать стягивающие ремни.
  • Зазор в верхней части дымохода, который образовался между утеплителем и защитным кожухом, чтобы предупредить попадание влаги внутрь конструкции, заполняют цементным раствором.

Как утеплить дымоход своими руками?

Дымоходы домов имеют разную конструкцию и изготавливаются из различных материалов. Наиболее распространены: кирпичная кладка, асбестоцементные плиты, металлические трубчатые дымоходы. Каждая конструкция имеет специфические свойства и требует индивидуального подхода при монтаже.

Кирпичный дымоход

Утепление кирпичного дымохода своими руками может быть выполнено несколькими способами.

  1. Первый способ – штукатурка. На внешней стороне печной трубы из кирпичной кладки закрепляют стальную армирующую сетку. Поверх нее накладывают слой штукатурного раствора толщиной 30 мм. Раствор представляет собой смесь извести и шлака с добавлением небольшого количества цемента. После высыхания первого слоя накладывается второй слой из этого же раствора, а затем ещё 2-3 слоя. Последнее покрытие тщательно затирают, шпатлюют, а после полного высыхания красят или белят известью.
  2. Другой способ предусматривает применение минеральных утеплителей. На трубу со всех сторон закрепляется базальтовый лист (для скрепления можно использовать скотч). Снаружи на покрытие из ваты монтируют облицовку из асбестоцементных плит толщиной более 40 мм. Можно вместо таких плит возвести еще одну кирпичную кладку. Поверх облицовки накладывается выравнивающий слой штукатурки.

Основные преимущества такой сложной конструкции:

  • тепловые потери снижаются в 2 раза;
  • значительно снижается вероятность накопления конденсата;
  • заметно увеличивается прочность и долговечность конструкции.

Асбестоцементный дымоход

Если труба дымохода изготовлена из асбестоцемента, то утепление производится в следующем порядке:

  1. Применяется конструкция утеплителя с металлическим кожухом, который выполнен из оцинкованной стали. В случае, когда дымоход имеет большую длину, кожух монтируют из нескольких отрезков в виде цилиндрической трубы длиной не более 1,5 м (отрезки одевают друг на друга с перекрытием до 10 см).
  2. Зазор между печной трубой и кожухом должен быть более 60 мм. Его заполняют минеральной ватой постепенно с тщательной трамбовкой.
  3. После полного заполнения зазора верх конструкции заливается густым бетонным раствором.

Можно применить упрощенную конструкцию. Вокруг трубы наматывается 3 слоя минеральной базальтовой ваты, затем накладывается полимерная пленка и фольга. Упрочнение конструкции обеспечивается металлическими скобами, которые крепятся поверх слоя фольги.

Стальной дымоход

Находят применение стальные дымоходы, которые изготавливаются из нержавеющей трубы нужного диаметра. Утепление такого дымохода производится с помощью еще одной нержавеющей трубы большего размера. Внутренний диаметр внешнего кожуха должен превышать внешнюю окружность дымохода не менее чем на 10 см. Зазор между трубами заполняется термоизоляционным материалом – лучше всего базальтовой ватой. Заполнение производится постепенно, частями, с достаточным уплотнением.

Современные стальные дымоходы изготавливаются в виде сэндвич-конструкций, т.е. в готовом виде имеют слоистую систему с теплоизоляцией. Такая дымоходная труба не требует монтажа дополнительного утеплителя и надежна в эксплуатации.

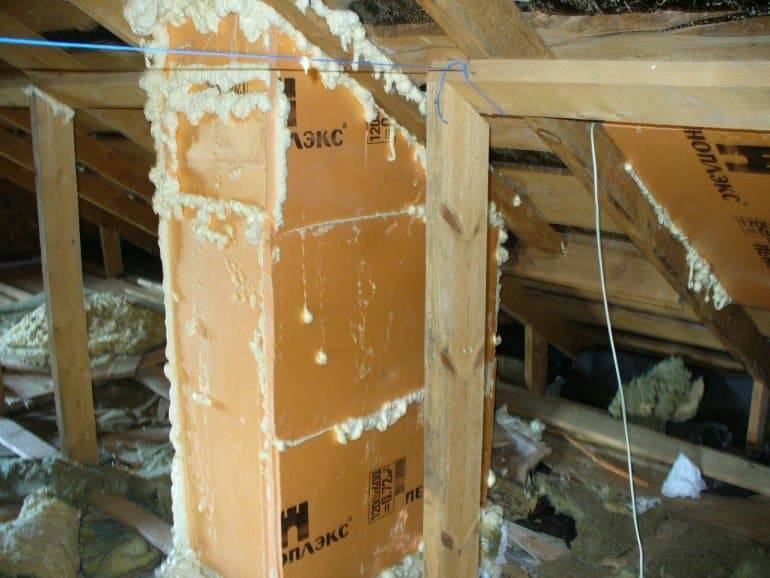

Утепление печной трубы на чердаке

Необходимость утепления печной трубы на чердаке определяется типом помещения: холодное или с обогревом в зимнее время. Если температура здесь такая же, как на улице, то устанавливать утеплитель на трубу нужно.

Для утепления трубы на холодном чердаке можно использовать любую из рассмотренных конструкций, с учетом, что вероятность прямого воздействия атмосферных осадков исключается. Поэтому рекомендуют утепление с помощью деревянных щитов, причем наружная сторона каркаса должна быть эстетично обработана.

Для отапливаемых мансард характерна такая конструкция – каркас из деревянной доски или ДСП толщиной не менее 18 мм, зазор между дымоходом и трубой – не менее 50 мм. В качестве заполнителя рекомендуется использовать базальтовую вату или войлок.

При изготовлении утеплителя дымоходов своими руками потребуется следующий стандартный инструмент:

Планируя частное строительство, люди не задумываются об особой роли дымоходов и необходимости их изоляции. На самом деле утеплитель – важный элемент, позволяющий увеличить долговечность всей печной системы.

Основные требования, предъявляемые к дымоходным системам для газовых котлов

При установке дымоходных каналов для обеспечения их эффективной работы и пожарной безопасности следует точно выполнять требования, прописанные в нормативной документации СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их основными положениями являются следующие пункты:

  • Сечение дымохода (диаметр трубы) не должно быть меньше выходного патрубка котла.
  • Основная труба должна располагаться вертикально без наклонных участков (допустим уклон не больше 30 градусов), в ее конструкции не должно быть искривлений и зауженных участков.
  • Максимальное число поворотов в отводной магистрали – не более трех при длине ответвлений в сторону до 1-го метра.
  • Допустимое расстояние между стенками дымоотвода и негорючими поверхностями – не меньше 5 см., если он проходит через горючие стены и крышу, допускаемое расстояние более 25 см.
  • Материал изготовления дымоходного канала должен быть устойчив к высоким температурам и иметь структуру, препятствующую пропусканию газов.
  • Все соединения должны быть герметичны, изоляция не должна пропускать влагу и газы.
  • В месте прохождения трубного канала через крышу конструкция должна быть цельной и без стыков.

Рис. 3 Схема обвязки котла

  • В нижней части трубы обычно располагается элемент для сборки конденсата. Материал его изготовления должен быть стойким к воздействию влаги и продуктам сгорания газа.
  • В местах, где предусмотрены повороты, обязательно расположение люков ревизии для очистки дымопровода от загрязнений и конденсата.
  • Длина дымоходного канала должна обеспечивать хорошую тягу, высота его наружной части должна составлять не менее 50 см. над коньком крыши.
  • При установке отводного канала для дыма обязательно наличие в его верхней части защитного козырька для предотвращения попадания загрязнений и атмосферных осадков.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
