Дорожный курвиметр. Точно измерит расстояние!

Для чего используются курвиметры

Курвиметры могут использоваться в различных целях. Однако вот наиболее способы применения этого механизма:

• проведение строительных работ. К примеру, нужно замерить длину и ширину участка при строительстве дома;
• ремонтные дорожные работы. В таком случае перед началом проведения косметического или полного ремонта дороги следует измерить расстояние этой дороги (чтобы в дальнейшем рассчитать количество необходимых материалов);
• измерения при покраске бордюров или других загородительных мест. К примеру, может измеряться длина забора или натянутой проволоки;
• геодезические измерения. В этом случае курвиметры нужны для измерения земельных площадей. Например, механизмом может заменяться длина пашни или лесополосы;
• замеры при межевании земельных участков. Курвиметры используются специальными службами, официально регистрирующими участки.

  Дорожные курвиметры предназначены специально для измерения длительности дороги

Дорожный курвиметр

Дорожный курвиметр – измерительный прибор для определения расстояния (протяженности) дороги. Используется в тех случаях, когда нельзя использовать фототахометры, рулетку и другие измерительные устройства.

Эти устройства хорошо справляются со своими функциями даже в тех местах, где современные устройства для измерения расстояний не могут нормально действовать.

Дорожные курвиметры отличаются простым механизмом, отлично подходят для инвентаризации разных линейных объектов. К примеру, для замера длины железнодорожных путей либо отдельных участков дорог.

Исходя из практики, если возникла необходимость в измерении любых извилистых отрезков, то лучше всего приобрести курвиметр, чем долго ломать голову над выполнением сложных расчетов с рулеткой или дальномером.

Виды

Курвиметры отличаются типом колеса, а именно его размером и диапазоном измерения. Отдельные виды моделей оснащены дополнительными, полезными функциями

Для максимального использования курвиметра, важно понимать для каких целей приобретается прибор

Измерительное колесо со счетчиком – аналоговое

Этот тип характеризуется простой механической конструкцией, нет сложностей при его использовании, он сразу предоставляет информацию о пройденном маршруте.

Электронное измерительное колесо

Устройства имеют более широкий диапазон функций, что обосновывает их более высокую цену. Электронные курвиметры — оборудование, которое, помимо измерений, позволяет хранить результаты, определяет широкий диапазон измерения расстояний, большую точность и в то же время более надежные измерения в нестандартных областях. Наличие жидкокристаллического дисплея позволяет работать ночью, или в условиях недостаточного освещения.

Следует сказать, что от способа сбора и отображения информации, от точности измерения зависит и цена дорожного колеса (курвиметра). Если планируете пользоваться курвиметром за пределами городской черты, лучше всего купить механическую модель – поскольку они в большей степени защищены от внешних факторов, не нуждаются в замене элементов питания. Такие модели более устойчивы к высоким температурам воздуха, не боятся ни жары, ни сильного мороза.

Электронные дорожные курвиметры, отличаются, конечно более высокой точностью, оснащены энергонезависимой памятью, благодаря которой длительное время могут хранить результаты измерения, а также могут иметь подсветку для работы в темное время суток или пасмурную погоду. Они способны буквально на ходу конвертировать числа из одной системы измерений в другую.

Сравнительная таблица моделей

Чтобы вам было легче совершить выбор курвиметра, мы расположили в одной сравнительной таблице все рассмотренные в статье модели:

Название	Погрешность измерения (%)	Вес (кг.)	Стоимость (руб.)
Matrix 36001	0,5	1,07	1.500–1.700
RGK Q8	0,5	1,6	2.800–3.000
МЕГЕОН 80910	2	1,2	3.100–3.300
RGK Q16e	0,5	0,518	3.200–3.400
BOSCH GWM 32	0,5	1,4	6.100–6.700
RGK Q32E	± 5 см/100 м	1,37	6.500–7.000
Nestle 12014000	0,1	1,3	12.000–13.000
Росдортех КП-230М	0,5	2,5	16.000–17.000
RGK Q159	0,5	1,4	3.800–4.000
RGK Q318	0,5	3	4.800–5.000
ADA Wheel 1000 Digital	1	2,8	5.500–6.000
NEDO 703113	0,1	1,2	11.000–12.000
RGK Q64	0,5	2,5	14.000–15.000

Разновидности курвиметров по выполняемой задаче

Важный момент: курвиметры могут быть предназначены для работы с картами или для работы непосредственно с поверхностью, так называемые дорожные. Разберёмся подробнее.

Топографические курвиметры для карт и чертежей

Все компактные приборы, о которых мы говорили выше, – это устройства для измерения топографических расстояний по плану, чертежу, карте. Механические модели пригодны для использования в походе, электронные больше пригодятся для кабинетных работ.

Выглядеть они могут самым разным образом, оснащаются дополнительными устройствами

Дорожные курвиметры в форме колеса

Этот прибор тоже называется курвиметром, но с приставкой «дорожный». Выглядит он совсем иначе, но принцип работы не отличается от картографического собрата. Дорожный инструмент – это габаритное устройство, состоящее из колеса диаметром от 30 см, складной ручки и счётчика. Счётчик может быть механическим или электронным, в зависимости от модели. Внешне прибор чем-то походит на детскую игрушку, которую часто покупают малышам: они толкают колёсико впереди себя.

Такой взрослой игрушкой пользуются дорожные рабочие и геодезисты

Весит прибор около 2 кг. Задача дорожного колеса курвиметра – определение длины расстояний на местности. Купить дорожный курвиметр можно в специализированных магазинах, и стоит он от 2 000 рублей.

Сравнительная таблица моделей

Чтобы вам было легче совершить выбор курвиметра, мы расположили в одной сравнительной таблице все рассмотренные в статье модели:

Название	Погрешность измерения (%)	Вес (кг.)	Стоимость (руб.)
Matrix 36001	0,5	1,07	1.500–1.700
RGK Q8	0,5	1,6	2.800–3.000
МЕГЕОН 80910	2	1,2	3.100–3.300
RGK Q16e	0,5	0,518	3.200–3.400
BOSCH GWM 32	0,5	1,4	6.100–6.700
RGK Q32E	± 5 см/100 м	1,37	6.500–7.000
Nestle 12014000	0,1	1,3	12.000–13.000
Росдортех КП-230М	0,5	2,5	16.000–17.000
RGK Q159	0,5	1,4	3.800–4.000
RGK Q318	0,5	3	4.800–5.000
ADA Wheel 1000 Digital	1	2,8	5.500–6.000
NEDO 703113	0,1	1,2	11.000–12.000
RGK Q64	0,5	2,5	14.000–15.000

Приборы для измерения линий

_______ Линейные измерения на местности могут выполняться непосредственно (с помощью мерных приборов) и косвенно (с помощью дальномеров). В качестве мерных приборов используются следующие.

1.1. Стальные мерные ленты со шпильками

1.2. Стальные рулетки различной длины (от 2 до 100 м) в открытом или закрытом корпусе

1.3. Инварные ленты и проволоки (сплав железа и никеля в соотношении 64:36)

1.4. Дальномеры различной точности

_______ Наиболее простым из дальномеров является нитяной . Более сложные – светодальномеры и лазерные . Самым точным считается лазерный дальномер.

_______ Для транспортировки лента наматывается на металлическое кольцо.

_______ Компарирование ленты – это сравнение длины рабочей ленты с длиной эталона. Выполняется на компараторах .

_______ На концах компаратора укрепляются металлические шкалы длиной 150 мм . При компарировании измеряется температура воздуха ( tкомп. ).

Лучшие электронные курвиметры

RGK Q159

Курвиметр данной модели имеет электронный счетный механизм, благодаря чему достигается высокая точность измерений. Устройство имеет колесо, диаметр которого — 159 мм, что обеспечивает хорошее сцепление с разными типами поверхностей. Измерительное колесо позволяет измерить расстояние дороги, произвести разметку площадки, определить периметр земельного участка.

RGK Q159
Достоинства:

• простота использования;
• удобная транспортировка;
• штанга выполнена из алюминия, телескопического вида, складная;
• наличие дисплея и панели управления на верхней части;
• прибор оснащен встроенной памятью;
• можно выбирать единицы измерения;
• питание от батареи, в комплекте при покупке есть две батареи;
• активна функция сохранения результатов;
• шины изготовлены их прочной резины;
• наличие откидной подножки.

Недостатки:

нет.

RGK Q318

Измерительное колесо со счетным механизмом электронного типа, благодаря чему можно измерять расстояние до 10 км с максимальной точностью.

Диаметр колеса — 318 мм, поэтому курвиметр имеет надёжную степень сцепки с разными поверхностями, будь то асфальт или грунтовая дорога. Прибор подходит для измерения расстояния во время проведения дорожных или строительных работ, также его легко использовать в местах, где границы имеют сложную форму.

RGK Q318
Достоинства:

• высокая точность;
• небольшая степень погрешности;
• можно использовать на различных поверхностях;
• колесо закреплено на оси с подшипниками;
• прибор фиксирует обороты, их количество;
• шина колеса изготовлена из полиуретана;
• устройство измеряет расстояние лаже на поврежденных поверхностях (ямы, трещины);
• легкий ход;
• простота пользования;
• удобная транспортировка;
• телескопическая рукоятка;
• устройства в сложенном виде компактное, не занимает много места;
• оснащен дисплеем и подсветкой;
• источник питания – батарейки;
• есть функция сохранения данных;
• наличие откидной подножки.

Недостатки:

не обнаружено.

RGK Q64

Данная модель курвиметра оборудованная счетным механизмом высокой точности, благодаря которому можно делать замеры дуг и линий. Измерительное колесо подходит и для строительных работ и при проведении дорожных. Позволяет произвести замеры площадей, определить периметр участков. Модель отличается высоким качеством и надежностью при эксплуатации.

RGK Q64
Достоинства:

• подходит для различных поверхностей;
• колесо прибора закреплено на оси с использованием шарикоподшипников;
• легкое вращение;
• полиуретановая шина;
• отличное сцепление с поверхностями;
• небольшая вибрация устройства в активном режиме;
• простота использования;
• удобная транспортировка;
• складная рукоятка;
• наличие подножки;
• удобное снятие показаний замеров;
• жидкокристаллический дисплей;
• есть светодиодная подсветка;
• можно выбирать единицы измерения показателей;
• наличие съемной батареи;
• есть функция автоматического отключения.

Недостатки:

нет.

RGK Q159 775380

Прибор оснащен электронным механизмом для считывания показателей, благодаря которому достигается высокая точность измерений с малым процентом погрешности.

Курвиметр имеет колесо диаметром 159 мм, имеет надежное сцепление с разным типом поверхности (брусчатка, грунтовка или асфальтная дорога).

С помощью устройства можно узнать длину дороги, произвести разметку площадки, вычислить периметр земельного участка.

RGK Q159 775380
Достоинства:

• доступная цена;
• телескопическая штанга из алюминия;
• на рукоятке есть кнопки управления;
• наличие дисплея;
• складная конструкция;
• можно регулировать высоту рукоятки;
• легко транспортировать;
• встроенная память.

Недостатки:

не обнаружено.

NEDO Deluxe 703111

Дорожное колесо этой модели подходит для измерения расстояния там, где использовать иные измерительные приборы, к примеру, рулетки невозможно. Прибор позволяет получить точные данные измерения, с наименьшим процентом погрешности.

NEDO Deluxe 703111
Достоинства:

• хорошая точность измерения;
• легкий ход;
• небольшая вибрация;
• удобно хранить и транспортировать;
• использование на разных поверхностях;
• полиуретановое колесо;
• эргономичная ручка.

Недостатки:

высокая цена.

NEDO 703113 (500 deluxe) 160 мм

Эта модель компактного измерительного колеса, с высокой точностью измерения расстояний на разных поверхностях с пределом измерения 9999,9 м.

NEDO 703113 (500 deluxe) 160 мм
Достоинства:

• качество сборки;
• небольшой вес и размер прибора;
• есть тормоз;
• высокая точность показаний;
• функция сохранения данных;
• можно обнулить расчеты, полученные ранее;
• простота использования.
• эргономичная телескопическая ручка;
• полиуретановая шина;
• малая вибрация в активном режиме.

Недостатки:

высокая стоимость.

Советы нашей редакции по покупке прибора: обзор популярных моделей и цены на них

Выбирая курвиметр, в первую очередь следует учитывать, где и для каких целей он будет использоваться. В случае карманных устройств электронные модели подойдут для работы в офисе или лаборатории. Благодаря встроенным функциям и способности автоматически проводить сложные математические вычисления, они значительно упростят работу с чертежами и схемами.

Но электроника имеет свойство давать сбои, поэтому для работы в полевых условиях лучше не рисковать и приобрести механических прибор. Он прекрасно справится со своей основной функцией подсчёта длины искривлённого отрезка, не сломается во время дождя и не разрядится. В таблицу ниже мы внесли описание самых распространённых топографических курвиметров.

Название модели	Тип работы	Характеристика	Цена (по состоянию на июнь 2020 г.), руб.
Курвиметр КМ (КУ-А)	Механический

Что это такое: устройство курвиметра и фото прибора

За полторы сотни лет это простое устройство не претерпело особых изменений. Состоит оно из корпуса, теперь пластикового, имеющего шкалу и маленькое колёсико. В некоторых случаях при прокрутке колёсика движется весь циферблат со шкалой, в других – стрелка. В стандартном варианте длина шкалы – 100 см, а погрешность устройства составляет 0,25 на 50 см.

Если вы приобрели измерительный прибор, произведённый за рубежом, шкала может быть в дюймах. Некоторые модели имеют две шкалы – в сантиметрах и дюймах. Есть модели, в которых шкала изначально подготовлена под конкретный масштаб. Современные модели оснащены кнопкой сброса, она возвращает стрелку на нулевую отметку. Если такой кнопки нет, придётся покрутить измерительное колесо курвиметра в обратную сторону для возвращения к исходной точке.

Сейчас можно найти в продаже и электронные модели курвиметра. Они имеют дисплей, кнопки управления и дополнительные функции

Популярные модели курвиметров

Давайте разберёмся, какую модель курвиметра для карт лучше купить. Рассмотрим самые популярные варианты и отзывы к ним от реальных пользователей.

Курвиметр Златоустовского часового завода КУ-АМ

Ещё в далёком 1975 году этой модели был присвоен знак качества. А вы наверняка в курсе, что в те годы к этому относились очень серьёзно. Так что курвиметр от завода КУ-АМ – это классика.

Курвиметр Silva Map Measurer Plus

Редкая модель электронного, но при этом водонепроницаемого прибора. В его цифровую память можно вводить даже скорость движения, и в этом случае он просчитает время, которое вы потратите на маршрут.

Как пользоваться курвиметром: видеоуроки советы профессионалов

Редакция Seti.guru специально для наших читателей собрала наиболее важные советы, которые помогут начинающим научиться пользоваться курвиметром правильно и избежать больших погрешностей:

1. Не следует пытаться измерить весь маршрут за один раз. Дело здесь не в том, что на механических моделях не хватит шкалы, а в увеличении погрешности в результатах при удлинении маршрута. Более оптимальным будет замер отрезками с последующим их суммированием.
2. Лучше всего использовать карты с масштабами 1:50000 или 1:100000.
3. Старайтесьобвести изгибы пути как можно тщательнее.
4. Каждый отрезок лучше обвести несколько раз, а впоследствии вычислить среднее значение. Такие данные будут точнее.
5. При нанесении результатов замеров на карту или чертёж-схему лучше использовать дробные значения, к примеру, А/В, где А – расстояние от начала замеряемого отрезка, а В – от начала пути. В этом случае ориентироваться на местности будет значительно проще.

В использовании курвиметра есть множество нюансов А теперь предлагаем просмотреть видеоурок по использованию курвиметра, который поможет нашим читателям понять принцип работы с подобным прибором.

Виды курвиметров и их цена

Существует 2 вида курвиметров по назначению:

По конструкции счетчика различают:

• Механический курвиметр – отличается высокой долговечностью и надежностью. Как правило, за один проход прибором можно измерить до 100 см длины, а погрешность составляет около 0,5%. Конструктивно колесико связано со стрелкой циферблата, которая, в свою очередь, вращается, как в часах. Сама шкала может оснащаться одновременно несколькими разметками, например, кроме сантиметров, указаны и километры с учетом масштаба. По размеру можно выделить большой курвиметр, на корпусе которого рядом с основным циферблатом располагается стрелочный компас и термометр, и курвиметр мини, размером с половину ладошки. Стоимость колеблется в пределах 500 – 1000 рублей. Встречаются и более дешевые модели.
• Электронный курвиметр – более точный и совершенный прибор с погрешностью до 0,2%, оснащен жидкокристаллический дисплеем и кнопками настройки. Принцип работы такой же, как у предыдущего варианта. Встроенная электроника требует источника питания, в роли которого выступают обычные батарейки. Результат измерений отображается на дисплее, причем, в зависимости от настроек, может автоматически переводится в километры или мили. В большинстве случаев этот прибор карманный, то есть имеет крайне компактные размеры. Цена колеблется в районе 3000 рублей за качество.
• Механическое измерительное колесо – тут информация о пройденном пути отображается механическим счетчиком, напоминающим автомобильный одометр, то есть состоит из цилиндров с нанесенными цифрами от 0 до 9, которые в итоговом значении отображают количество пройденных метров. Дисковое или спицевое колесо соединено со счетчиком посредством механической передачи. Средняя стоимость – 3 – 5 тыс. рублей.
• Электронное измерительное колесо – в основе лежит электронный счетчик и дисплей. Прибор более удобен, зачастую оснащается встроенной памятью, способен переключаться между единицами измерений. Некоторые модели способны самостоятельно высчитывать площади земельных участков. Питание электроники в большинстве случаев осуществляется от батареек, а время работы на одном их комплекте зависит от пройденного пути. Как правило, это 10 – 20 км. Цена в среднем составляет 4 тыс. рублей и выше. Встречаются и аккумуляторные варианты с подзарядкой от бытовой электросети.

До изобретения систем GPS и ГЛОНАСС офицерами войск использовался армейский курвиметр, ничем не отличающийся от современного механического устройства, кроме более детально проработанной шкалы.

Сегодня военный курвиметр используется чаще туристами, чем военнослужащими.

Преимущество его заключается в том, что тот же GPS-навигатор может элементарно потерять связь со спутником, либо разрядится, а качественная механика и умение ориентироваться по бумажным картам не подведет никогда.

Топографический курвиметр: основная задача и конструкция

Курвиметр (curvus – с латыни) – прибор, с помощью которого измеряют расстояния на топографическом материале (карта, схема, план) с минимальной погрешностью. Про курвиметр, что это такое и его фото знают не понаслышке в строительных институтах, а также путешественники, альпинисты, охотники и много других специалистов и профессионалов, которые по сей день предпочитает бумажную карту электронному носителю.

Устройство вымеряет кривые, что необходимо при картографическом построении маршрутов. Принцип действия курвиметра всего один: проведение прибора по извилистой линии для измерения её длины. Полученное значение переводятся в единицы расстояния, учитывая при этом топографический масштаб.

С момента открытия механического курвиметра немцами, около 150 лет назад, механизм и конструкция остались практически прежними:

Корпус со шкалой (циферблат) прямолинейного или кругового типа. В разных моделях подвижны либо циферблат, либо стрелка.

Колесо небольшого размера с засечками (зубчиками).

Ручка (держатель).

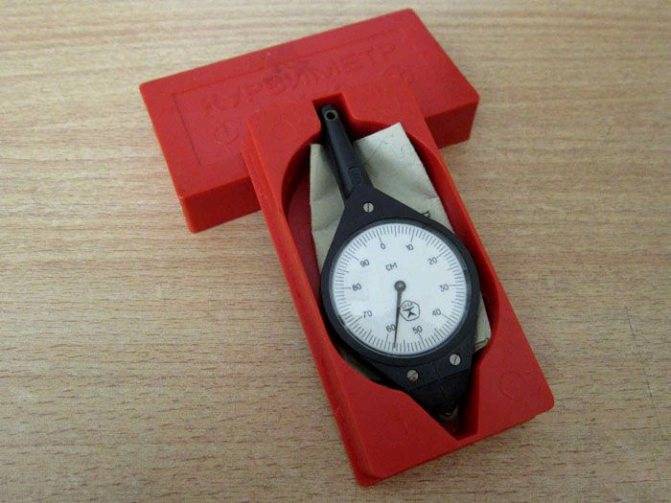

Давайте взглянем на механический курвиметр, что это такое — фото выглядит так:

Шкала бывает в сантиметрах или в дюймах, стандартное значение – 100 см с шагом в 1 см, а возможная погрешность составляет 0,25 см на 50 см длины. Для сброса полученного результата на циферблате, современная модель механического устройства имеет кнопку возврата на нулевое значение, в другом случае – необходимо прокручивание колеса в обратную сторону.

На что обратить внимание при выборе курвиметра: советы и рекомендации

При выборе модели курвиметра следует обратить внимание на некоторые нюансы:

перед покупкой стоит определиться с типом прибора: механический или электронный
Выбор той или иной модели зависит от целей применения механизма;
один из наиболее важных параметров, на который следует обратить внимание при покупке – максимальный предел измерений

Для бытового использования можно приобрести модели с пределом в 1 километр, однако, для более профессионального применения следует отдать предпочтение модели, с показателем не меньше 10 км;
также важным нюансом является присутствие в курвиметре функции памяти
Это очень важно, в случае, если вам нужно сохранить полученные результаты;
перед окончательной покупкой рекомендуем вам тщательно осмотреть модель на наличие видимых повреждений. Если на механизме присутствуют царапины или потёртости, то лучше приобрести какой-то другой прибор.

Курвиметр: что это такое, и для чего он нужен

Изобрели этот несложный механизм по одной из версий в Китае. Хотя подтверждений этому нет. Впервые такое устройство увидели в руках у Ломоносова, и называл он его кривометром. Возможно, Михаил Васильевич очень жалел, что не обладал таким прибором во время своего долгого путешествия до Москвы. Однако второе рождение и новое имя прибор получил только в конце XIX века. Практичные немцы стали выпускать Kurvimeter и продавать его по всему миру.

Курвиметр – инструмент для измерения кривых. И используют его для изучения маршрутов по карте. Все, кто умеет пользоваться картой, знают, что порой вычислить расстояние по ней не так просто, как кажется. Дороги прямыми не бывают, на автомобильных картах, конечно, указаны длины отрезков, но это же надо выписывать и складывать. А если речь идёт о карте охотника или рыболова, поисковика – тут и отрезки то не имеют обозначений. Можно ориентироваться только приблизительно, зная масштаб карты. Учитывая, что все эти приближения существенно сказываются на пешем маршруте, лучше, конечно, всё знать точно.

Любители путешествий по бескрайним просторам нашей родины знают, что навигационные системы и интерактивные карты покрывают далеко не все маршруты. Без старой доброй карты лучше не рисковать

Если у вас нет такого механизма, можно, к примеру, взять мокрую нитку, аккуратно выложить её по маршруту, отметить отрезок и потом соотнести его с масштабом изображения. Но с компактным простым прибором всё гораздо проще. И это вам подтвердят военные, геологи, охотники, рыбаки, любители путешествий. Курвиметр в горном туризме – незаменимая вещь.

Виды дорожных курвиметров

Дорожные курвиметры предназначены специально для измерения длительности дороги. Они имеют в своей конструкции колесо для более удобного передвижения. Все модели данных механизмов можно условно поделить на 2 типа:

1. Механический курвиметр. К колесу подключён аналоговый счётчик, измеряющий пройденное расстояние. Конструкция такого прибора очень проста и сразу же выводит всю нужную информацию, касающуюся измеренной длины.
2. Электронный курвиметр. Такой механизм имеет больше доступных функций. К тому же есть возможность сохранять информацию о пройденном расстоянии. Также такие модели отличаются более высокой точностью. Однако, цена их превышает стоимость механических приборов.

Что такое курвиметр: определение и фото этого инструмента

Этот термин имеет две составляющих, пришедших из разных языков. Первая часть пришла из латинского «curvus», что означает «кривой», а вторая из греческого «μέτρον» − мера. Полностью его можно перевести как «измерение кривой линии». Используется курвиметр в топографии при расчёте длины дорожных маршрутов по карте. Очень удобен прибор в горном туризме при составлении планов извилистых маршрутов.

Курвиметр представляет собой аналоговую шкалу или электронное табло, с одной стороны которого имеется рукоятка, а с другой − маленькое колёсико. Чтобы нашему читателю было проще понять, как выглядит устройство, предлагаем несколько фотопримеров.

Назначение устройства

Слово курвиметр на латинском языке означает изогнутый. Это простое приспособление предназначено для измерения расстояний на топографических картах, когда отрезок имеет кривую, извилистую структуру. Данный прибор был изобретён известным учёным М. Ломоносовым для точного измерения искривленных линий в схематических изображениях и отлично подойдёт для:

• атласа;
• карты;
• плана.

Прибор также используется непосредственно на грунте во время выполнения дорожных работ. Кривая всегда изгибается в натуре и на топографических картах. Курвиметр помогает идеально измерить такие расстояния. Устройство приходит на помощь многим людям в повседневной жизни и в работе.

Чем можно заменить курвиметр

Что делать, если встал остро вопрос узнать расстояние, когда карта показывает сильно изогнутую линию? Вместо курвиметра, при его отсутствии либо в экстренных ситуациях, можно воспользоваться ручными часами с механикой и стрелочным циферблатом.

• Нужно снять часы с руки и освободить от ремешка.
• Головку, которой обычно заводят механизм, нужно оттянуть, как для перевода стрелки.
• Далее корпус часов нужно приложить к карте или плану местности.
• Зафиксировать показания подвижной стрелки на записи.
• Заводным колёсиком постараться повторить контур искомого пути, прокатив им по линии.
• Записать новые показания стрелки.
• Чтобы понять, сколько это будет в см, этим же колёсиком следует прокатить по линейке, чтобы увидеть, на сколько стрелка отклоняется при шаге в 1 см.

Вычислив в см длину искомой линии на изображении, нужно соотнести её с имеющимся масштабом и получить реальные цифры. Только следует учесть, что погрешность будет гораздо больше, чем у курвиметра.

Кто и когда изобрёл курвиметр?

Одни говорят, что это было в древности – то ли в Китае, то ли в Греции, то ли в Риме. В России пальму первенства отдают Ломоносову, добавляя, что он назвал прибор «кривиметром», а в Германии слово переиначили на курвиметр.

В 1873 году английский мастер Эдвард Моррисон запатентовал «продвинутый карманный инструмент для измерения и регистрации расстояний». Прибор отличался от описанного выше отсутствием ручки и названием «чартометр». Изобретатель наладил собственное производство новинки. Конкуренты тоже не дремали и выпускали аналогичное устройство, окрестив его ротаметром. В конце столетия немецкий Kurvimeter попал в Россию.

Партию приборов закупил Балтийский завод, где начали строить первые российские броненосцы. С помощью прибора раскрой листов броневой стали шёл точнее и экономней. В Петербурге знаменитая часовая фирма Павла Буре начала выпуск отечественных курвиметров (немецкое имя таки прижилось).

В советское время основными потребителями устройства были армия и флот. В офицерской полевой сумке (планшете) имелся специальный треугольный кармашек для курвиметра. В конце 1940-х, когда в стране развернулась борьба с «засильем иностранщины», в учебниках по военной топографии прибор стали именовать «кривометром», но новое название не закрепилось.

Классы точности измерительного колеса

Как и в случае со всеми типами устройств, найти на рынке оборудование можно различного дизайна, они отличаются параметрами и своим внешним видом. В случае курвиметров класс, точности является важным фактором качества такого оборудования. Это указывает на степень ошибки, которая может быть замечена во время каждого измерения.

Измерительные колеса могут быть разделены по классу точности на:

• аналоговые измерительные приоры с диапазоном погрешностей 20-50 см/км;
• электронные измерительные колеса, диапазон ошибок которых обычно составляет 1-20 см.
• дальномеры, точность которых находится на самом высоком уровне, поскольку показатель погрешности находится в пределах 1 — 10 мм.

Конечно, приведенное выше деление очень показательно, но не означает, что каждое аналогичное измерительное колесо работает в этом диапазоне, потому что его точность может быть намного выше. Точность показаний зависит от качества устройства, которое обычно объясняет и стоимость прибора.

Задумываясь о покупке курвиметра, важно знать, что выбор электронного прибора, несмотря на более высокую цену, может оказаться лучшим решением. Если хотите купить хорошее оборудование, следует обратиться за советом к эксперту, который поможет подобрать измеритель по индивидуальным требованиям покупателя

Какой прибор выбрать?

На рынке представлены как механические, так и электрические устройства. Их основная задача — измерить длину дороги в полевых условиях. Эксплуатация и конструкция устройств просты, но как выбрать модель, соответствующую потребностям покупателя?

Измерительное колесо представляет собой устройство с простой конструкцией, что означает его удобную эксплуатацию. Измерение длины дороги состоит в том, чтобы направить курвиметр по тестируемой области, а счетчик устройства будет считать пройденное расстояние, выдавать его показания и сохранять в памяти.

Сфера применения

Курвиметры используются в строительных и геодезических работах, а также при определении расстояний, связанных с покраской горизонтальных линий или измерением криволинейных участков. Самым большим преимуществом курвиметров является их простота при эксплуатации, удобная транспортировка.

Одним из основных направлений применения является измерение криволинейных участков дороги. Классический механический курвиметр имеет колесо, установленное на конце специального стержня, эргономичную пистолетную рукоятку, счетчик с возможностью обнуления. Некоторые механические приборы также имеют кнопку сброса и блокировку колес в ручке для удобства.

Счетчик работает вперед и назад, что очень важно в случае ошибки. Т.к

можно вернуться на несколько метров назад и продолжить измерение.

Измерители имеют два разрешения: наименьший участок 1 дм или 1 см. Не случайно, что измерительное колесо имеет окружность 1 м. Если достигаете высокой обочины, необходимо наклонить курвиметр, чтобы точно измерить расстояние.

Профессиональный курвиметр также имеет индикатор начальных измерений, сенсор и ЖК-дисплей. Этот прибор оснащен различными дополнительными устройствами, благодаря которым он также точно измеряет неровную местность, имеет функции, исключающие случайные измерения, и большой объем памяти для хранения результатов. Максимальная дальность измерения такого устройства составляет до 10 километров.

Для чего можно использовать курвиметры?

• все виды строительных работ, где необходимо измерить криволинейное сечение (или многократное разрушение), с низкой финансовой нагрузкой;
• замеры участков дороги (инвентарь, строительство, реконструкция);
• измерения, связанные с покраской горизонтальных элементов (дорожные полосы, бордюры, промышленные линии);
• полевые измерения периметра и площади участков;
• замеры длины и площади различных открытых участков и помещений;
• калькуляция (например, измерение сечения силового кабеля, оптического волокна, подлежащего выполнению или модернизации);
• создание ситуационных набросков (например, полицией — набросок инцидента и измерение тормозного пути при дорожно-транспортных происшествиях);
• промышленные решения (измерение длины изготавливаемых элементов непосредственно на производственной линии)

Какие отрасли уже используют прибор

• геодезия;
• архитектура;
• дорожное строительство;
• промышленность;
• технические услуги (водоснабжение, канализация, газ, электроэнергия);
• правоохранительные органы;
• сельское хозяйство;
• лесоводство;
• компании, специализирующиеся на покраске горизонтальных элементов поля.

Популярные модели измерительных устройств, представленные на российском рынке

Среди наиболее известных производителей подобного оборудования можно отметить:

• саратовский научно-производственный центр (РосДорТех),
• Златоустовский часовой завод,
• известный немецкий бренд «Bosh»,
• «Silva».

Каждый из производителей представляет широкие линейки моделей, обладающих различным функционалом. Рассмотрим каждый из брендов более подробно на примере моделей их производства.

Дорожный курвиметр КП-230 РДТ

Устройство производства саратовского научно-производственного . Диапазон измеряемых показаний − от 10 см до 10000 м. Габаритные размеры в рабочем положении − 500×150×1150 мм, в сложенном состоянии − 400×150×600 мм. Вес – 2,5 кг. Срок службы − не менее 5 лет.

Курвиметр КУ-А и его технические характеристики

Картографическое измерительное устройство механического типа производства Златоустовского часового завода. Две шкалы разных цветов обеспечивают возможность измерения в сантиметрах и дюймах (в различных вариантах исполнения). Корпус изготовлен из пластмассы. Размеры − 100×40×15 мм. Погрешность на 50 см составляет не более 0,5%. Масса – не более 40 г.

Ещё один известный производитель измерительного оборудования «Silva»

Наиболее популярной моделью из линейки этого бренда является картографический курвиметр «Silva 2020 Map Measurer Plus». На самом деле это многофункциональное устройство, позволяющее даже вычислить время, которое потребуется на прохождение всего маршрута. Для этого нужно лишь внести в прибор скорость, с которой планируется продвигаться. Помимо этого, устройство оснащено возможностями:

• выбора масштаба,
• цифровым дисплеем,
• расчётом времени,
• таймером,
• часами,
• подсветкой дисплея.

Разновидности курвиметров по выполняемой задаче

Важный момент: курвиметры могут быть предназначены для работы с картами или для работы непосредственно с поверхностью, так называемые дорожные. Разберёмся подробнее.

Топографические курвиметры для карт и чертежей

Все компактные приборы, о которых мы говорили выше, – это устройства для измерения топографических расстояний по плану, чертежу, карте. Механические модели пригодны для использования в походе, электронные больше пригодятся для кабинетных работ.

Выглядеть они могут самым разным образом, оснащаются дополнительными устройствами

Дорожные курвиметры в форме колеса

Этот прибор тоже называется курвиметром, но с приставкой «дорожный». Выглядит он совсем иначе, но принцип работы не отличается от картографического собрата. Дорожный инструмент – это габаритное устройство, состоящее из колеса диаметром от 30 см, складной ручки и счётчика. Счётчик может быть механическим или электронным, в зависимости от модели. Внешне прибор чем-то походит на детскую игрушку, которую часто покупают малышам: они толкают колёсико впереди себя.

Такой взрослой игрушкой пользуются дорожные рабочие и геодезисты

Весит прибор около 2 кг. Задача дорожного колеса курвиметра – определение длины расстояний на местности. Купить дорожный курвиметр можно в специализированных магазинах, и стоит он от 2 000 рублей.
