Как сделать электрорубанок своими руками?

Рейсмус из электрического рубанка

Рейсмусовый станок – это деревообрабатывающее оборудование, с помощью которого обстругивают ровные плоскости пиломатериала до достижения нужной толщины заготовок. При этом обрабатывают только заранее подготовленные (отфугованные) доски либо брусья.

Подготовка материалов и рабочих инструментов

Различных вариантов создания конструкций, позволяющих переделать электрорубанок в рейсмусовое оборудование достаточно много. Чтобы сделать в домашних условиях сравнительно простой самодельный станок потребуются следующие инструменты и материалы:

• шуруповерт с набором бит;
• угольник или уголок столяра;
• рулетка или простая линейка;
• отвертки с разными наконечниками;
• гаечные ключи;
• электрический рубанок;
• электролобзик либо пила ручная по дереву;
• фанера с толщиной листа от 1,5 см;
• длинные винты с крупной резьбой (4 штуки);
• велосипедная цепь и четыре приводные звездочки для нее;
• деревянные бруски (2,5 на 2,5 см) и планки (1,5×1,5 см);
• гайки, имеющие резьбу М14;
• шайбы подходящих размеров;
• шурупы 25 на 100 мм.

Алгоритм изготовления

Упростить процесс создания рейсмусового инструмента из электрорубанка помогут чертежи и схемы, но легче его сделать по фотографиям. Изготавливают оборудование в такой последовательности.

1. Вырезают из листа фанеры прямоугольный фрагмент, имеющий длину 50 см, а ширину – 40 см.
2. На нем собирают подставки для электрического рубанка, закрепленного на рабочей платформе, из кусков фанеры, которые закрепляют друг с другом саморезами либо шурупами.
3. Создают рабочую платформу для установки на нее электрорубанка. Для этого электролобзиком вырезают в приготовленном прямоугольном куске фанеры проем по форме используемого электроинструмента (как показано на фотографии ниже).
4. Используя специальные зажимы, которые часто идут в комплекте с электрическим рубанком, а также шурупы, фиксируют этот инструмент к рабочей платформе.
5. На основе с помощью винтов монтируют приводной механизм, который и будет обеспечивать ее подъемы и опускания. По углам платформы устанавливают резьбовые винты со звездочками.
6. Применяя шурупы, выполняют установку основы-платформы на сделанную для нее подставку.
7. В удобном месте к длинному винту прикрепляют ручку управления положением рейсмуса с помощью гаек с шайбами.
8. Устанавливают измерительную планку (отрезок линейки) и указательную стрелку.
9. Производят настройку и испытания созданного приспособления.

Созданную конструкцию устанавливают на ровную поверхность. Для фиксации к верстаку либо столу понадобиться применять подходящие крепления.

При сборке станка своими руками следует зафиксировать питающий электроинструмент кабель так, чтобы он не мешал при работе, и провод случайно не был поврежден. Чтобы надежно зафиксировать сам электрорубанок на рабочей площадке, рекомендуется использовать болты с гайками.

Измерительная линейка является обязательным конструктивным элементом создаваемого самодельного рейсмуса. С ее помощью устанавливают толщину пиломатериала, который планируется обрабатывать. В качестве планки подойдет отрезок пластмассовой, деревянной либо металлической линейки длиной 8 см. Из аналогичных материалов можно сделать также стрелку-указатель.

Описание инструмента

Рейсмусы — это станки для обработки древесины, которые позволяют осуществлять строгание выравнивание поверхности пиломатериалов с выполнением досок заданной толщины. Такая обработка древесины выполняется при использовании пиломатериалов в строительстве и изготовлении из них различных конструкций. Строгальное оборудование востребовано на рынке и пользуется популярностью у обычных домовладельцев, которые самостоятельно занимаются строительством на даче и в собственном доме.

Самостоятельно изготовленные рейсмусы отличаются простотой конструкции, что позволяет выполнить их, используя в качестве основы электрорубанок, болгарки и другой аналогичный электроинструмент. Необходимо лишь позаботиться о наличии соответствующей схемы, придерживаться которой следует при выполнении самодельного оборудования.

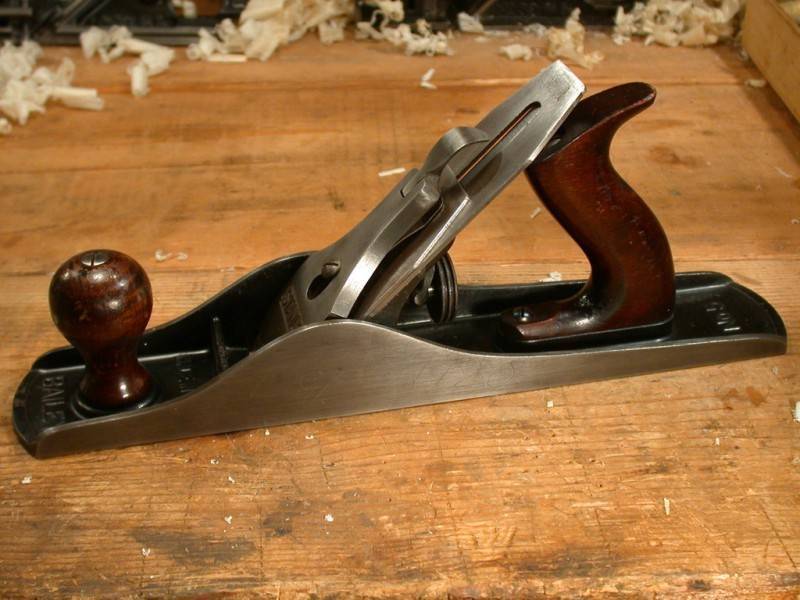

Фото ручного рубанка

Для большого количества людей работа с деревом приносит удовольствие. Приятно самому сделать стол для веранды или смастерить лавочку для сада. Следует знать, что это большой физический труд. Однако сегодня гораздо упростить работу можно с помощью использования электрических рубанков. Работать с таким инструментом может каждый, даже новичок.

Подобное приспособление появилось достаточно давно. Внешне современные электрические рубанки напоминают старые конструкции, но по производительности они превосходят механические конструкции в несколько раз.

С помощью электрического рубанка можно обрабатывать дерево, уменьшать толщину заготовок из древесины, строгать, подгонять, обрабатывать доски на станине, скашивать кромки. С помощью данного приспособления нет возможности обрабатывать большие поверхности, но в случае небольших объемов есть смысл использовать подобный инструмент.

Рубанок в большей степени предназначается для выравнивания поверхности из дерева, которая предварительно была грубо обработана. После выравнивания основания данным инструментом с изделия исчезнут все неровности и дефекты, в результате чего оно станет чрезвычайно гладким. Чистовая обработка дерева в большинстве случаев производится шлифовальным рубанком. При помощи данного инструмента также можно сделать паз или фаску в детали.

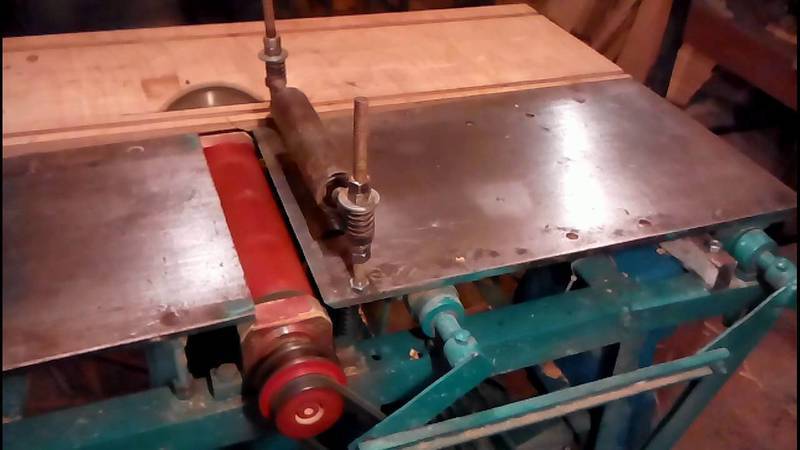

Самодельный рейсмусовый станок из электрорубанка

Для обработки деревянных изделий может использовать специальный рейсмус из электрорубанка изготовленный самостоятельно и предназначенный для чистовой обработки древесных заготовок. Для изготовления рейсмуса своими руками можно использовать электрорубанок, который применялся для работ достаточно длительное время, но сохранил все свои эксплуатационные характеристики.

Конструкция рейсмусового станка

В состав рейсмусового станка входит:

1. рабочий горизонтальный стол для обработки деревянных изделий;
2. рабочий обрабатывающий вал;
3. прижимные валики для подачи заготовки в зону обработки;
4. система регулировки высоты стола;
5. предохранительное устройство, препятствующее возврату заготовки.

Рейсмусовый станок из электрического рубанка

Рейсмусовые станки производятся на промышленных предприятиях и используются на производстве, где требуется чистовая обработка поверхности деревянных заготовок.

Применение рейсмуса значительно сокращает время обработки заготовок, но при достаточно высокой продажной цене станка и выполнении разовых операций лучше сделать агрегат самостоятельно своими руками. Используя электрорубанок, который эксплуатировался достаточно долгое время можно изготовить рейсмусовый станок, на котором можно производить обработку различных изделий с достаточно высоким качеством и точностью.

Для того чтобы изготовить рейсмус из электрорубанка своими руками необходимы агрегаты и комплектующие:

1. электрорубанок;
2. бруски деревянные;
3. фанера 10-15 мм;
4. фиксаторы;
5. штанга;
6. шпильки;
7. колодки.

Принцип работы станка заключается в осуществлении операции обработки деревянной заготовки, зафиксированной с помощью зажимов и подаваемой в зону рабочего вала рубанка.

Изготовление станка

Для изготовления рейсмусового станка осуществляется несколько операций в ходе, которых выполняются работы:

1. Изготавливается основание для рабочего стола из фанеры (10-15 мм), размером 400х500 мм.
2. Проводится фиксация подставок для платформы с электрорубанком. Для изготовления подставок используется фанера. Сборка конструкции проводится с помощью шурупов с фиксацией к основанию с последующей установкой электрорубанка.
3. Вырезается платформа для монтажа электрорубанка. На платформе крепится рубанок, с учетом специального отверстия вырезанного точно по центру, совпадающего с размером рубанка. Для крепления используются специальные планки, которые фиксируются при помощи шурупов.
4. Монтируются резьбовые винты с шестеренками на платформу. Для подъема и опускания платформы устанавливается специальный механизм. По углам основы монтируются 4 винта.
5. Платформа монтируется на готовые подставки и совместно с электрорубанком крепится при помощи шурупов. Прокладывается электропроводка для электропитания рубанка, с учетом возможности предотвращения повреждения проводки при обработке заготовок.
6. Проводится монтаж ручки управления платформой с электрорубанком.
7. Устанавливается планка со шкалой и специальный указатель. Измерительная планка необходима для точного измерения заготовок и соблюдения заданных размеров.

После окончания сборки рейсмусового станка проводится проверка и настройка. Электрорубанок после проведения работ должен в обязательном порядке проходить чистку и смазку рабочих деталей.

Особенности изготовления рейсмуса

Первоначально перед изготовлением рейсмуса изготавливается чертеж станка с указанием точных размеров всех деталей.

Точно устанавливаются габариты элементов конструкции станка, которые необходимо сделать, соблюдая:

• ширину направляющих;
• длину направляющих;
• длину шпильки,

определяющих размеры обрабатываемых заготовок.

Производится разметка установки шпильки, которая должна, находится между двумя ручками точно посередине, что обеспечивает удобство работы на станке. Для смещения шпильки в верхней части крышки корпуса монтируется подшипник, а к пластине приваривается гайка для регулировки высоты обработки заготовки.

Необходимо также учитывать, что длина направляющих изготавливаемых из брусков должна быть больше основания. За счет этого обеспечивается параллельное поступление заготовки при обработке относительно ножей электрорубанка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельный рубанок: чертежи и описание

В нынешний век инновационных технологий в производстве, ручной инструмент используется редко, а в массовом изготовлении продукции не применяется вообще. Однако всегда были, есть и будут мастера – краснодеревщики, для которых работа с деревом не только часть бизнеса, но и любимое занятие. Для них изготовить изделие своими руками всегда доставляет удовольствие. У таких специалистов в мастерской много ручных столярных инструментов.

Кроме того, при отсутствии дорогостоящего электрооборудования, в хозяйстве у домашнего мастера обязательно имеется ряд необходимых резцов, приспособлений и ручных инструментов, классическим образцом которых является рубанок.

Миниатюрный ручной рубанок с системой быстрого зажима лезвия + чертеж

Здравствуйте, уважаемые читатели и самоделкины! Многие из Вас занимаются столярным делом, и знают, насколько важную роль в нем играют различного рода рубанки. В данной статье, автор YouTube канала «Penser» расскажет Вам, как изготовить небольшой рубанок для обработки мелких элементов и ребер деталей.

Этот самодельный инструмент достаточно прост в изготовлении, однако потребуется наличие сверлильного станка, или стойки для дрели. Остальные операции вполне можно сделать ручным инструментом. Материалы. — Листовая фанера 25 мм — Плексиглас 10 мм — Стамеска — Винты под шестигранник — Двухсторонний скотч.

Инструменты, использованные автором. — Циркулярная пила — Ленточная пила — Болгарка, отрезной диск — Приспособление для заточки столярных инструментов — Двухсторонние водные камни — Сверлильный станок — Сверла, зенковка — Тиски, отвертка, шило, нож — Шлифовальный станок — Угольник, линейка, карандаш. Процесс изготовления. Первым делом мастер вырезает две пластины из плексигласа размерами 100Х50 мм. Он старается сохранить защитную пленку, так как во время дальнейшей обработки поверхность можно будет повредить.

Затем выпиливаются две деревянные вставки. Далее, при помощи ленточной пилы, вырезается прижимной экс class=»aligncenter» width=»1280″ height=»718″|fcw3qayjh5a| src=»https://usamodelkina.ru/uploads/posts/2019-11/1574872570_ph-026.jpg» class=»aligncenter» width=»1280″ height=»718″|fcw3qayjh5a| src=»https://usamodelkina.ru/uploads/posts/2019-11/1574872542_ph-031.jpg» class=»aligncenter» width=»1280″ height=»718″ Края всех заготовок шлифуются на станке.

Мастер распечатал шаблоны, и подготовил все детали. Шаблоны можно найти, пройдя по любезно предоставленной автором ссылке.

Шаблоны прикладываются к деталям, и на них накалываются шилом метки для сверления.

При помощи двухстороннего скотча две вкладки фиксируются на одной боковой стенке, их нужно выровнять относительно нижнего края стенки. Это можно сделать при помощи ровной доски, строительного уровня, или другой ровной поверхности. Затем на двухсторонний скотч приклеивается вторая боковая стенка. Само лезвие мастер решил изготовить из стамески, он отрезает хвостовик с рукояткой, и шлифует место среза на станке. Теперь пришло время сверления отверстий для винтов в корпусе. Сначала автор сверлит сквозные отверстия тонким сверлом. Затем, сверлом чуть большего диаметра рассверливает отверстия в плексигласе, и зенкует их. Далее следует предварительная установка лезвия, прижимной пластины, и экс class=»aligncenter» width=»1280″ height=»718″|fcw3qayjh5a| src=»https://usamodelkina.ru/uploads/posts/2019-11/1574872634_ph-142.jpg» class=»aligncenter» width=»1280″ height=»718″|fcw3qayjh5a| src=»https://usamodelkina.ru/uploads/posts/2019-11/1574872557_ph-146.jpg» class=»aligncenter» width=»1280″ height=»718″ На сверлильном станке выполняется отверстие для оси экс class=»aligncenter» width=»1280″ height=»718″ Почти все сверлильные работы завершены, и автор решает снять все защитные пленки, и собрать корпус. Устанавливает лезвие, прижимную планку, и проверяет качество фиксации. Накалывает шилом место, где будет крепиться прижимная пластина.

Отверстия для винтов, которые будут играть роль оси для пластины, сверлятся точно так же, как и в корпусе. В край пластины закручиваются два винта так, чтобы они давали ей свободно двигаться.

Нижняя и боковые стороны корпуса выравниваются на шлифовальном станке.

Мастер приступает к заточке лезвия. Для этого он применяет приспособление, которое он изготовил ранее. Про то, как его сделать, подробно рассказано в этой статье. Первоначальную, грубую заточку он делает на ленточном шлифовальном станке, а затем доводит лезвие на двухстороннем водном камне гритностью 1000 и 4000. Перед окончательными испытаниями автор решил немного доработать прижимную пластину. Он стачивает ее верхний передний край. Так стружка будет удаляться намного эффективнее. Окончательная сборка инструмента, регулировка лезвия, и можно работать! При помощи эксцентрика регулировка будет очень быстрой, простой, и удобной.

Вот так можно обработать ребра деревянного бруска. При этом стружка получается ровной и длинной. А вот и сам чертеж конструкции, и шаблоны для распечатки. Оригинальный файл Вы найдете здесь.

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Алгоритм изготовления электрорубанка

Своими руками электрорубанок собирают, выполняя действия в следующей последовательности.

1. Подготавливают опорную плиту. Для этого вырезают из металла прямоугольник нужного размера, по предварительной разметке делают в нем прорезь под барабан, а также сверлят отверстия для его закрепления.
2. По периметру плиты с помощью винтов прикручивают стальные уголки, которые затем сваривают по стыкам друг с другом.
3. Нарезают 4 заготовки соответствующей длины из тех же уголков для ножек оборудования.
4. Приваривают отрезанные стойки к уголкам, закрепленным на плите.
5. Делают из полосок стали внизу каркаса (учитывая длину ремня), полку под электродвигатель, с заранее просверленными отверстиями для его закрепления и регулировки положения.
6. Зачищают сварные швы.
7. Снимают плиту.
8. Проваривают верхние стыки уголков, которые находились непосредственно под плитой, чтобы не оставалось между ними зазоров.
9. Образовавшиеся швы болгаркой либо напильником сравнивают с верхней плоскостью каркаса.
10. Устанавливают плиту на место.
11. Фиксируют под прорезью барабан на подшипниках с помощью хомутов либо скоб.
12. Устанавливают электродвигатель так, чтобы его вал выходил за край стола;
13. Ставят шкивы на вал электрического двигателя и барабана.
14. Ставят ременную передачу.
15. Выставляют положение электродвигателя, чтобы ремень был натянут в достаточной степени.
16. Делают из фанеры либо жести кожух. Его фиксируют к уголкам каркаса винтами, закрывая ременную передачу и защищая электродвигатель от попадания мусора, пыли, влаги.
17. Обшивают каркас фанерой со стороны крепления пусковой кнопки и монтируют ее.
18. При необходимости закрепляют на стенке корпуса конденсаторный блок.
19. Выполняют сборку электрической схемы: подсоединяют питающий шнур, кнопку управления, автомат защиты и конденсаторы (если требуется).
20. Проводят пробное включение оборудования.

При запуске электроинструмента его барабан должен вращаться в том направлении, с которого будет осуществляться подача обрабатываемых пиломатериалов.

Самодельный рейсмус из электрорубанка

Изготавливается фуговальный станок по дереву своими руками из электрорубанка, он является основной составляющей инструмента. Непосредственно им и строгается пиломатериал. Не стоит переживать за работоспособность вручную изготовленного механизма — как показывает практика, качество изделий не сильно снижается при использовании такого станка, в сравнении с покупным оборудованием.

Для начала необходимо определиться с размером деталей, которые планируют создавать на будущем инструменте. В соответствии с выбранными размерами уже выбираются и размеры самого станка. Определяются ширина и высота корпуса оборудования, длина шпильки, длина направляющих рейсмуса.

Что понадобится для изготовления самодельного рейсмуса своими руками:

1. Незанятый ручной электрорубанок.
2. Чертежи рейсмуса из электрорубанка своими руками.
3. Фанера и бруски для сборки корпуса оборудования, как материал для сборки корпуса.
4. Небольшое количество свободного времени.

Шпильки и направляющие

Потом нужно правильно определить расположение шпильки, с помощью которой рейсмус будет подниматься и опускаться. От того, насколько удачно она будет расположена, напрямую зависит эффективность будущего станка в работе над деталями.

Например, можно расположить её в самой середине корпусной части инструмента, что делается довольно часто неопытными мастерами. Но это далеко не самый лучший вариант, так как не обеспечивает удобство в работе, а также не дает надёжную и лёгкую фиксацию. В идеале, для того, чтобы никаких особых трудностей при работе с инструментом не возникало, нужно расположить шпильку между передней и задней ручкой инструмента.

Чтобы обеспечить шпильке необходимую мобильность, на верхней крышке рейсмуса, переделываемого из рубанка, устанавливается подшипник качения. На среднюю пластину устанавливается гайка — с её помощью высота расположения рейсмуса становится легко регулируемой, с небольшим шагом и повышенной точностью.

Направляющие станка способствуют эффективности и точности при обработке заготовок. Делаются они из самых обыкновенных деревянных брусков, на которые не уйдёт слишком много средств. По длине они должны быть чуть-чуть больше, чем деталь, для которой предназначаются, то есть нужно выполнять их не прямо по длине заготовок, а оставлять небольшой запас.

Помимо всего прочего, нижняя плоскость разметочного станка должна быть устроена так, чтобы по ходу работы она могла находиться параллельно к его ножам. Так можно будет достичь максимальной точности при обработке той или иной детали.

Изготовление подставки для электрорубанка

Работая с электрическим рубанком постоянно, рекомендуется иметь специальную подставку, которая подойдет для его хранения и установки инструмента на нее сразу после выключения.

Необходимость специальной подставки обусловлена тем, что металлический барабан с лезвиями после отключения питающего напряжения от электродвигателя инструмента останавливается не сразу, а через некоторое время (примерно 6 секунд). Весь этот период он еще движется по инерции. От массивности барабана и мощности используемого оборудования зависит сама инерционная продолжительность вращения. При этом ставить подошвой на стол или верстак электроинструмент нельзя, потому что можно не только повредить их поверхности, но и получить травму.

Чтобы все время, пока барабан останавливается, не держать в руках инструмент, нужно использовать подставку специальной конструкции. Главным элементом является паз шириной примерно 8 см, а глубиной 0,6 см. Он необходим, чтобы барабан свободно вращался до полной своей остановки. Точность расположения поставленного на подставку электрического рубанка (когда лезвия находятся над вырезанным пазом) обеспечивается наличием переднего упора из планки.

Необходимые инструменты и материалы

Чтобы сделать подставку самостоятельно, потребуются следующие инструменты:

• электрический лобзик, оснащенный пилкой для вырезания фигур;
• шуруповерт с набором бит;
• дрель со сверлами по металлу 3 и 4 мм диаметром;
• шило;
• пила ручная по дереву с мелкими зубьями;
• линейка или рулетка;
• угольник;
• карандаш либо маркер;
• фреза по дереву сферической формы;
• бумага наждачная;
• стамеска (достаточно с 3-4 сантиметровой шириной наконечника).

Для создания конструкции потребуются такие материалы:

• кусок доски длиной до 1 м, толщиной 20 мм, а шириной 140 мм;
• шурупы по дереву – 2 штуки 4 на 45 мм;
• планка из дерева шириной 30 мм, толщиной 20 мм, а длиной 140 мм;
• 4 самореза с большими шляпками 4 на 15 мм.

Все инструменты и материалы рекомендуется приготовить заранее перед изготовлением подставки, чтобы не отвлекаться по мелочам в процессе работы.

Последовательность создания

При изготовлении подставки под электрический рубанок действуют по следующему алгоритму:

1. Отрезают от доски пилой или электролобзиком фрагмент 50 см длиной.
2. По схеме, приведенной выше, размечают планку с доской.
3. Сверлят под шурупы (по нанесенным в нужных точках отметкам) отверстия, предназначенные для фиксации упора.
4. Примеряют используемую модель электрического рубанка к подготовленной заготовке основания подставки, отмечая по расположению барабана инструмента будущее размещение паза.
5. По разметке вырезают пилкой паз, делая его шириной примерно на 4 см большей, чем данный параметр у прорези под барабан. Надпилы производят по краям и в центре.
6. Стамеской удаляют древесину из паза и зачищают его.
7. Отпиливают электролобзиком лишнее от заготовки.
8. С помощью шурупов закрепляют передний упор. По краям закручивают 4 самореза, которые будут служить «ножками» подставки.
9. Наждачной бумагой шлифуют сделанную подставку, чтобы убрать шероховатости.

Закончив работу, следует убедиться, что паз сделан нужной ширины и глубины: для этого достаточно просто поставить электроинструмент сверху подставки и посмотреть сбоку на расположение барабана. При необходимости понадобится углубить либо расширить паз.

Дополнительные рекомендации по сборке

Металл для плиты режут болгаркой или электролобзиком. Чтобы вырезать паз, удобно воспользоваться электрическим лобзиком, предварительно просверлив отверстие под его пилку в плите, либо электродрелью с соответствующей насадкой. Края прорези обрабатывают с помощью напильника, чтобы не пораниться о них впоследствии.

Закрепить металлическую опорную плиту можно винтами с плоскими шляпками (чтобы они не мешали работе) либо приварив ее. Первый вариант предпочтительнее, потому что при необходимости электрический рубанок легко разобрать.

Перед установкой барабана рекомендуется проверить качество заточки его ножей. Если оно плохое, то лезвия лучше сразу заточить, используя, например, обычный точильный камень. Необходимо постоянно следить, чтобы режущие насадки были хорошо, без перекосов закреплены.

Основой для самостоятельного изготовления ножей служат стальные пластины или ножовочные полотна по металлу, заточенные под углом 30 градусов.

Последовательность изготовления электрического рубанка из болгарки с размещением рабочего барабана в вертикальном положении продемонстрирована в видеороликах ниже. Также там показаны возможные ошибки при сборке самоделки.

https://youtube.com/watch?v=SY6xchF8VzU

Еще один вариант создания самодельного электрорубанка из старой, нерабочей модели, поэтапно показан в видео далее.

С помощью сделанного электроинструмента можно обрабатывать доски, брусья и прочие заготовки. Собранный своими руками электрорубанок нужно использовать, обязательно соблюдая требования безопасности. Детали следует правильно подавать, чтобы пальцами не попасть в барабан.

Существует много вариантов самодельных электрических рубанков. Они имеют различную степень сложности исполнения, а также разные функциональные возможности. В этом отношении ограничения в основном связаны с техническим мышлением изобретателей и имеющимися «под рукой» деталями и материалами. При необходимости сделанное оборудование можно оснастить также средствами автоматизации.

Фото ручного рубанка

Которые производят великолепные ковры по низким ценам, рекомендую оформить заказ здесь uz-carpets.ru

Имея многолетний опыт работы с древесиной, я разработал конструкции рубанков, которыми можно тонко и чисто строгать твердые породы без выровов.

Мои рубанки отличаются от обычных. Во-первых, я считаю, что при строгании более или менее ровных поверхностей стружколом не нужен, так как по-моему мнению на качество строгания влияют угол резания, ширина прорези колодки и острота режущей кромки железки. Во-вторых, в моих рубанках угол резания больше общепринятого (около 65°) и очень узкая прорезь (порядка 0,25 мм).

У некоторых рубанков, чтобы обеспечить тонкий край и предупредить износ в районе прорези, на подошве я прикрепляю накладку из латуни.

Из-за очень малого выхода лезвия мои рубанки лучше работают на плоских поверхностях. Но они тяжелее обычных, а железки быстрее тупятся. То есть получились специализированные рубанки, хотя практически ими можно строгать и мягкие породы.

Сделать рубанок достаточно просто. Колодка состоит из трех дубовых деталей (фото 1). Центральная часть колодки шире железки на 1,5 мм, чтобы обеспечить поперечную регулировку.

На ней под желаемым углом размечаются леток и узкая прорезь – «ротик» (фото 2), а затем колодка распиливается на две части, желательно на ленточной пиле.

Леток надо прострогать, чтобы получить плоскую поверхность – «постель» (фото 3). Это решающая стадия изготовления рубанка, так как, чтобы облегчить настройку рубанка и работу с ним, леток должен быть без трещин и под прямым углом к боковым плоскостям.

После проверки часть колодки с летком приклеивается к одной из боковых сторон (фото 4). Затем этого, обеспечив нужную ширину прорези, приклеивается передняя часть колодки. Для этого, удерживая железку руками на постели, установите и прижмите на место переднюю часть колодки (фото 5).

Прорезь должна быть уже расчетной, даже если на подошве будет установлена латунная накладка. Потом приклейте другую боковую сторону колодки (фото 6). Когда клей полностью высохнет, чтобы получить щель нужной ширины, легкими проходами отфугуйте подошву. После этого, чтобы колодка получилась точно прямоугольной формы, отфугуйте остальные стороны и отделайте торцы (фото 7).

Разметьте место установки штифта, фиксирующего клин (фото 8), просверлите для него отверстия (фото 9) и на скользящей посадке вставьте обрезок дубового шканта Ø10 мм.

Под конец слегка скруглите ребра, чтобы колодка удобно лежала в руке (фото 10). Если на подошве надо установить латунную накладку, на циркулярке выпилите под нее соответствующий паз (фото 11). (Не забудьте вытащить железку!).

Все мои рубанки похожи на японские, ребра которых немного скруглены для удобства работы, но не настолько, чтобы они были бесформенными. В некоторых рубанках установлены железки японского типа, для которых не нужны ни клин, ни удерживающий его штифт (фото 12).

Большинством из них я работаю «от себя», но, в отличие от японских рубанков, моими рубанками можно работать и «на себя». Для этого я устанавливаю железку так, чтобы передняя и задняя части колодки были почти одинаковыми подлине.

Немного о моем способе заточки железки. Я затачиваю ее только на двух оселках: с очень мелким зерном и для доводки бритв. Подточку делаю на ощупь, и обычно на это уходит не более минуты. Кроме того, я считаю, что во время работы надо иметь несколько заточенных железок, чтобы не терять время на переточку.

По материалам журнала: «Делаем сами» (Автор идеи Сет Яновски)

Неважно, какой у вас рейсмус: сделанный своими руками или заводского производства. Мы расскажем, как подготовить этот традиционный разметочный инструмент к работе.

Хотите снять небольшие фаски на краях столешницы или лицевой панели ящика? Это несложно сделать шлифованием, но при этом трудно добиться четкости и однообразия, а использование фрезера потребует

На первом этапе заточки инструмента обычно формируют на заточном круге фаску с профильным желобом (рис

1). На втором – на оселке затачивают и заправляют режущую кромку. Точила и круги. При точении

Шпунтубель – столярный инструмент, предназначеный для выборки узкого прямоугольного паза – шпунта на кромке или на пласти обрабатываемой столярной детали на заданном расстоянии от ее края. В процессе

На ленточной пиле трудно и опасно опиливать колодки для последующей их обточки. Чтобы облегчить эту работу, делают приспособление, напоминающее катающуюся каретку для бревен на пилораме.
