Как пользоваться шаблоном для заточки цепи

Как сделать станок для заточки цепей бензопил своими руками?

Есть ли смысл в изготовлении заточного станка в домашних условиях? Безусловно, есть, ведь сделав самодельный станок однажды, вам больше не придется покупать или одалживать наборы для обработки цепи. Кроме того, станок позволит выполнить заточку в разы качественнее и быстрее.

Вместе с тем, не стоит думать, что изготовление станка – это простое занятие. Существует ряд проблем, с которыми, так или иначе, придется столкнуться при изготовлении аппарата. Первая из них – это выбор материала для изготовления рабочего стола, на котором будет крепиться цепь, и осуществляться регулировка положения звена по отношению к точильному диску.

Чтобы подобрать стол, нужно обязательно учесть, что он должен быть максимально крепким, так как при работе станок будет издавать достаточно сильную вибрацию. Сделав стол, можно переходить к изучению чертежей. При помощи схемы вы сможете быстро сориентироваться при подключении определенных элементов станка и не допустить ошибок.

Порядок изготовления станка выглядит следующим образом:

1. Надежно зафиксируйте стол на крепком основании;
2. Установите на стол электрический двигатель, рассчитанный для работы от сети 220 В. Мощность мотора должна составлять не менее 250 Вт, а скорость вращения – от 2 до 5 тыс. об./мин;
3. Далее к мотору нужно подключить абразивный круг, толщина которого не должна быть меньше 3,2 мм;
4. Для регулировки положения абразивного круга его нужно крепить к мотору посредством системы винтов;
5. Для того чтобы заточка зубов цепи выполнялась максимально точно, в верхней части стола следует закрепить градуированную шкалу. Дальнейшие работы по заточке цепи должны выполняться строго по указаниям шкалы;
6. При желании над мотором можно установить щиток, который будет защищать глаза и кожу владельца от абразивной пыли.

Выполнив все перечисленные действия, вы получите надежный станок, который позволит быстро и качественно заточить цепь бензопилы. При необходимости вместо абразивного круга на электродвигатель может устанавливаться алмазная насадка, с помощью которой вы сможете заточить специальные цепи для продольного пиления бензопилой.

Критерии выбора агрегата

При покупке основное внимание уделяется ключевым показателям заточных станков, определяющих степень их технического соответствия запрашиваемым требованиям покупателя:

• мощность двигателя;
• скорость вращения шпинделя;
• комплектация;
• наличие дополнительных принадлежностей.

Мощность и скорость вращения напрямую влияют на производительность станков и обеспечивают обработку большего количества инструмента за единицу времени.

Наличие дополнительных принадлежностей позволит применить агрегат не только для заточки цепей, но и для работы с режущими инструментами кусторезов и другой аналогичной техники. Установка системы охлаждения исключает риск перегрева зуба. Автоматический зажим тисков при шлифовке обеспечит гарантированное качество кромок.

Являясь обладателем бензопил определённого производителя, нужно стремиться приобретать заточные станки этой же марки, так как изготовитель конструирует приборы однозначно для обслуживания своего парка. Так, приспособления для бензопилы Штиль обеспечивают фиксированное положение цепи и двигателя, гарантирующие рекомендуемый угол заточки.

Выбирая станок для заточки, следует обратить внимание на лидеров рынка, гарантирующих постоянное качество выпускаемой продукции:

Некоторые из них предлагают варианты мобильных агрегатов, позволяющих работать не только в стационарных условиях, но и за пределами населённых пунктов. Лишь проанализировав все требования к приобретаемому устройству и предложения на рынке, можно найти оптимальный вариант покупки.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

• интервал шага;
• количество звеньев;
• их толщина;
• планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.

Инструменты для заточки зубьев бензопилы и причины быстрого притупления

Бензопила нуждается в заточке зубьев, причем делать это нужно регулярно в зависимости от частоты работы инструментом, что обеспечит не только эффективную работу, но еще и продлит срок эксплуатации. Чтобы достичь максимальной эффективности от бензоинструмента для распиливания дров, нужно научиться затачивать цепь. Для этого имеются разные приспособления.

Конструкция зуба на бензопилах

В заточке цепи нуждаются все бензопилы, независимо от их марки и стоимости. Причинами быстрого притупления зубьев являются:

1. Продолжительная работа инструментом. При распиливании древесины происходит нагревание металла, поэтому при продолжительной работе снижается сопротивление режущих частей. В результате происходит зализывание режущей части, и чем дольше продолжать работать, тем быстрее произойдет притупление
2. Попадание под режущие части металлических материалов, например, гвозди или шурупы, которые ввинчены в распиливаемую древесину
3. Быстрому притуплению цепи способствует также неправильный запуск и эксплуатация инструмента. При запуске или во время работы инструментом, когда бензопила находится на земле, нужно включать ручной тормоз. Если в зубцы попадет земля, то это приведет к быстрому их притуплению, и ускоренному износу цепи
4. Тип распиливаемой древесины. Если обрабатываются деревья твердых пород, то притупление наступает очень быстро

Для правильной заточки на бензопилах применяются специальные круглые и плоские напильники, которые комплектуются вместе с инструментом. Такие напильники предназначены для заточки режущих кромок в полевых условиях

Причем выполнять эту процедуру важно на остывшем инструменте

Как выбрать цепь для бензопилы

Чтобы правильно выбрать гарнитуру – необходимо учитывать назначение, интенсивность использования прибора. Пилы комплектуются разными шинами, оснастка должна соответствовать ее размерам. На производительность влияет шаг бензоцепи, а от толщины хвостов и типа прорезывающего звена зависит характер распиловки. Выбирать инструмент нужно с учетом всех этих характеристик.

Назначение

Производители выпускают бытовые и профессиональные пилы, рассчитанные на разную интенсивность использования и производительность. Комплектоваться инструмент должен расходниками соответствующего назначения. Для работы с твердыми породами дерева лучше выбрать модель с твердоплавным режущим элементам. Распускать доски быстро и с высоким качеством реза поможет продольная цепь для бензопилы, чипперы которой отличаются специфическим углом заточки.

Шаг цепи

Чем больше расстояние между тремя соседними заклепками, тем выше производительность. Для валки леса, распиловки бревен на дрова в большом объеме лучше подобрать расходники с шагом 0,375 или 0,404 дюйма. Такая оснастка поможет увеличить продуктивность, но за счет особенностей конструкции повысится вибрация. При небольшом объеме распиловки лучше выбрать низкопрофильную модель с шагом 0,325 дюйма. Такой режущий элемент обеспечит плавность работы, аккуратный рез. Инструмент, укомплектованный такой гарнитурой можно применять на стройплощадке при вырезании пазов.

Толщина хвостов

По толщине хвостов можно судить о прочности. На данный элемент приходится основная нагрузка во время распила. Хвосты, толщиной 1-1,3 мм, не предназначены для интенсивных и тяжелых нагрузок. Такие бензоцепи подходят для работы на приусадебном участке при обрезке деревьев. Толщина 1,4-1,5 – наиболее распространенная. Хвосты этого типа выдерживают высокую нагрузку, режущий инструмент может применяться на строительной площадке или специалистами коммунальных служб. Для валки леса в тайге лучше использовать гарнитуру с хвостами 1,8-2,0 мм, способными выдержать самые тяжелые нагрузки.

Тип режущего звена

От формы профиля зависит сфера применения, особенность реза. Квадратный зуб имеет большую площадь кромки, отличается простотой обслуживания, максимальной скоростью распиловки. Гарнитура с таким углом атаки не выходит из строя после случайной встречи с мелкими гвоздями. Минусом профиля является неаккуратный рез. Круглый зуб обеспечивает плавную работу, распил получается ровным, без зазубрин. Пользователь может легко перейти с вертикали на горизонталь и выполнить сложный вырез. Правка геометрии сложная, но требуется крайне редко. Минус – низкая производительность.

Материал

Рейтинг цепей для бензопил традиционно возглавляют модели с победитовыми напайками на зубьях и с режущими элементами из тугоплавких сплавов. Это связано в повышенной устойчивостью к износу, критическим температурам. Гаджеты реже требуют обслуживания, а это положительно влияет на продуктивность труда.

Лучшие дисковые пилы

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

Заточка цепи напильником ФОТО: proinstrumentinfo.ru Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Вначале о страшилках

Будете пилить тупой бензопилой, получите три отрицательных фактора:

1. Снизите КПД Вашего процесса. Например, вместо двух кубов, напилите один (за то же время);
2. Подвергнете интенсивному износу механизм, с риском разрушения ведущей звёздочки и шины;
3. Получите повышенный расход топлива;

Есть ещё четвёртый, возможно не столь значимый фактор – «рваный» срез спила.

И конечно, больше устанете, будете (возможно) злиться на самого себя, типа «чего мне дураку, не наточить заранее, теперь мучайся…»

Вот вам тест-вопрос (фото справа). Догадайтесь, какая стружка «вышла» из-под острой и тупой цепи? (ответ будет ниже).

Как понять, что цепь затупилась

Симптомы:

• Повышенные физические усилия;
• Провисание (растягивание) цепи;
• Вибрация и «подтормаживающее» прохождение распила;
• Неточность распила и изменение вида опилок (они становятся неровными с острыми «игольчатыми» краями, мелкими и пыльными). Это уже ответ на тест.

«По мнению экспертов и по моему тоже: хорошо заточенные зубья, важнее мощности движка.»

Почему тупится? Причины, в общем, известны, но назову основные:

• Интенсивная или объёмная работа;
• Случайное соприкосновение с камнем, землёй, твёрдыми сучками и т.п.;
• Неумелое обращение (широкое понятие).

Станок для заточки цепей бензопил своими руками

Станок для восстановления пильной гарнитуры достаточно просто собрать своими руками. Порядок изготовления аппарата выглядит следующим образом:

1. Вначале нужно установить прочную станину;
2. В полученной заготовке потребуется просверлить несколько отверстий, необходимых для крепления верстака. Ширина отверстий подбирается в зависимости от диаметра крепежей;
3. На подготовленном основании потребуется закрепить поворотную шину и фиксаторы. Последние необходимы для надежного крепления пильной гарнитуры перед ее заточкой. Самодельный станок также потребуется оборудовать заточным приспособлением, которое устанавливается на кронштейн. При этом нужно продумать способы регулировки имеющегося крепежного наклона кронштейна и электрического привода;
4. В качестве привода можно использовать электрический мотор, который получает питание от сети, напряжением 220 В. Мощность мотора должна составлять не менее 85 Вт. С ролью заточного камня справиться камень от бытовой болгарки с диаметром 12,5 см. Для подключения двигателя к сети нужно подсоединить к нему кабель с сечением 3×2,5 мм;
5. К нижней части поворотной шины потребуется прикрепить шкалу с отметками, указывающими градус поворота. На шкале должны быть расположены отметки с указаниями от 0 до 35 градусов в обе стороны;
6. При необходимости самодельный станок можно оборудовать кнопками включения и выключения мотора. На корпус двигателя также потребуется установить рукоятку, которая даст возможность поднимать и опускать привод.

В конце самодельный станок для заточки цепей бензопил можно укомплектовать светодиодной лампой и экраном, защищающим глаза и кожу оператора от частиц абразива.

Возможные способы и методы заточки цепи

Работаем напильником

Лучшее решение – это простые «прибамбасы» для точильных работ. В этот набор входит круглый и плоский напильник, особые державки, шаблон-калибр, крючок для удаления стружки и пр. Конструктивно, «приспособы» могут отличаться, но функционал имеет общую логику.

Диаметр круглого напильника напрямую зависит от размера цепи:

• — Цепи с ø 1,3 – требуют напильник ø 4 мм (применяется гораздо чаще);
• — Цепи с ø 1,6 – требуют напильник ø 5,2 мм;
• — Для заточки ограничителя глубины, используют плоский напильник.

Процесс заточки

1. Предварительно «включив» цепной тормоз, крепко зажмите шину бензопилы в тиски (крепко зажатая пила – залог успешной заточки)

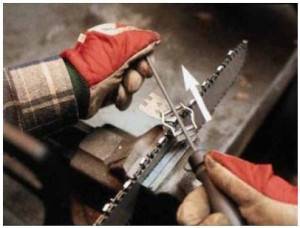

2. Установите шаблон так, чтобы «стрелка» была направлена к «носу» шины. Обязательно пометьте (можно мелом) тот зуб, с которого начали заточку, иначе можете пойти по второму кругу;
3. Выполняйте заточку в сторону, указанную стрелками. Помните, на каждом зубе цепи имеется специальная заводская насечка. Она указывает максимальный угол заточки.
4. Кроме режущего зуба, на каждом звене имеются ограничители. Их заточка проводится по мере надобности. Это необходимо в том случае, когда в результате заточек снижается высота зуба, и появляются проблемы в работе бензопилы. Как правило, ограничитель подтачивают через 2-3 заточки зубьев;

«Если навыков в заточке нет, лучше начинать с недорогих цепей».

Рекомендации:

• Напильник не должен заходить за верхнюю часть режущей кромки, более чем на 1/5 рабочей части напильника. Нажим проводится с одинаковым усилием;
• Движение точильного инструмента выполняется в одну сторону «от себя», причём кол-во движений для каждого зуба должно быть равным;
• Для заточки вертикальной плоскости, положение напильника должно быть под прямым углом;
• Для заточки горизонтальной плоскости, положение напильника, под углом 20-30°
• Если есть зубья разной высоты, ориентир – самый маленький.

Достоинства: Возможность «зарядить пилу» в полевых условиях. При этом дёшево.

Недостатки: Занимает время и силу. При этом быстро «убивает» напильник. Кстати, о напильниках: лучше заплатить немного больше и взять качественный товар , чем приобрести за 40-50 рублей и выбросить его после первой же заточки (проверено на практике). И ещё, если цепь так «хорошо пропахала» почву, что её режущая кромка изменила первоначальную форму, точить напильником – трудно и совсем не быстро.

Точим болгаркой

Процесс (с виду легко, но на самом деле — сложно)

1. Цепь также остаётся на шине;
2. Крепим на болгарку отрезной диск по металлу толщиной 1,5-2 мм. Желательно брать не новый, то есть, с подработанной кромкой;
3. Перед цепью и шиной ставим преграду (щепка сойдёт);
4. Проводим заточку под нужным углом;
5. По завершении работы, цепь надо, как следует, подтянуть.

При профессиональном подходе и «набитой руке», количество заточек может в данном случае быть более 7.

«Новичку, лучше не «экспериментировать» с пилой, цепью и. своими частями тела!»

Достоинства метода: Быстро, дёшево и не отнимает силы;

Недостатки: Нужны особые навыки, твёрдая рука и умение соблюдать технику безопасности.

Электрические заточные станки

Они оснащены специальными функциями настройки, помогающими расположить цепь под определённым углом. При этом, возможно точно и аккуратно подвести диск к зубьям цепи. Есть станки, оборудованные автоматическими тисками. Они включаются при подводе диска к затачиваемой кромке. Удобство и функциональность, конечно высокая. Можно найти модели и по «подъёмным» ценам.

Станки с «ручным приводом»

Конструкция такого станка похожа на лучковую пилу. Только, там где расположено полотно пилы, находится круглый напильник. Таким станком можно точить и править зубья, подгоняя соразмерность верхних кромок к наименьшему (контрольному) размеру. Механизм позволяет точно выставить параметры. После настройки по «контрольному» зубу, заточка проводится двумя-тремя движениями. А дальше переход — к следующему зубу.

Когда необходимо сточить ограничитель, круглый напильник меняем на плоский.

Достоинства метода: Позволяет качественно, удобно и без больших физических затрат заточить зубья, в том числе, потерявших первоначальную форму.

Недостатки: Цена инструмента и удалённость от возможного участка эксплуатации пилы.

Что выбрать для заточки, решать Вам. Это связано с тем, как часто Вы работаете бензопилой. От аккуратности обращения с ней. От качества купленной цепи. Ну и, конечно, от возможности потратить энную сумму. Сравнивать методы нельзя, ибо как гласит немецкая поговорка — «яблоки надо сравнивать с яблоками».

Дополнительные советы

Для того чтобы бензопила работала исправно на протяжении длительного времени, необходимо соблюдать некоторые рекомендации специалистов:

Заточка цепи

Перед каждым использованием цепи нужно производить ее обкатку.
Периодически за аппаратом надо следить, особенно важно делать правильную натяжку цепи, иначе она порвется.
Требуется регулярная смазка бензопилы.
Надо своевременно затачивать цепь. Если зубцы затупятся полностью, то ее следует выбросить.
После процедуры заточки цепи надо дать остыть

Для этого она обдувается прохладным воздухом.

Подобная процедура позволит устранить механическую пыль.

Способы, методы и устройства для заточки

Применяя пилу нерегулярно, вопрос заточки целесообразно решать с помощью сервисных служб. Специализированные салоны по продаже инструмента везде оказывают такие услуги. Цена вопроса, обычно, невелика, но иногда возникают жалобы на результаты выполненных работ. Желая получить качественную заточку цепи, стоит взять этот вопрос в свои руки. Остановимся поподробнее на том, как это сделать.

Существует несколько разновидностей методов заточки цепи:

• ручной с помощью планки и напильника;
• ручной посредством болгарки;
• ручной заточным станком;
• автоматический заточным устройством для цепей бензопил.

Для того чтобы определиться с методом затачивания, нужно оценить интенсивность использования пилы. Если работа инструментом носит эпизодический характер, то достаточно иметь в хозяйстве наиболее простые устройства для заточки. Наименее затратный способ — ручной, проведённый посредством специального круглого напильника и планки.

Чуть дороже операция заточки может обойтись с применением болгарки. Но учитывая то, что в арсенале мастеров этот инструмент, как правило, всегда присутствует, цена будет ненамного больше.

В случае довольно широкого применения в работе бензиновых и электропил целесообразно приобрести точило промышленного изготовления. Тут возможны два варианта:

• с ручным перемещением цепи;
• с автоматической подачей.

Остановимся поподробнее на каждом из них.

Использование напильника и планки

В торговых салонах по продаже инструмента можно приобрести наиболее простой и недорогой прибор для заточек цепи бензопил. Он состоит всего из двух комплектующих — планки и напильника. Планка предназначена для обеспечения правильного угла заточки. Она закрепляется непосредственно на цепи и служит направляющей для круглого напильника. Процесс затачивания, конечно, несколько утомителен и требует определённых навыков. Но по своей затратности — это самый дешёвый вариант. А если есть некоторый опыт, то можно получить довольно качественный результат.

Ручная заточка болгаркой

Чтобы безопасно использовать болгарку для заточки пилы, нужно изготовить приспособление для бензопилы своими руками. Суть его состоит в том, чтобы закрепить углошлифовальную машинку, обеспечив её неподвижность. Или же зафиксировать цепь оправкой, но этот вариант более трудозатратный, так как её периодически необходимо перемещать, обеспечивая доступ ко всем зубьям.

Некоторые умельцы умудряются заточить цепь, не снимая с шины пилы. Но для этого нужна особая сноровка и умение, ведь довольно тяжело выбрать рекомендуемые углы болгаркой, находящейся на весу.

Закрепить углошлифовальную машинку можно или в тисках за её ручку, или же с помощью самодельно изготовленной стремянки, удерживающей инструмент за корпус. Получится аппарат, напоминающий гаражный наждак.

Закрепив и запустив аппарат, можно переходить непосредственно к процессу заточки цепи бензопилы болгаркой

И тут важно правильно направлять зубья, выдержав необходимый угол и глубину входа точила. Опытным путём определите время воздействия наждачного круга на зуб, не допуская его перегрев и потерю твёрдости

Результат производимых работ зависит от сноровки и умения исполнителя. Затачиваемая цепь имеет только одну опору — руки мастера. А это значит, что исключительно он задаёт параметры заточки, и от его умения зависит успешность процесса. Самым большим минусом этого метода является повышенная травмоопасность.

Применение приспособления для бензопил

Наиболее распространённым прибором для затачивания признано устройство промышленного производства с электродвигателем, на валу которого установлен наждачный круг. Двигатель шарнирно закреплён на станине и имеет способность подводиться к зубьям цепи, которая, в свою очередь, закреплена в специальных кронштейнах, позволяющим перемещать её, подводя под шлифовальный круг.

Такая конструкция очень проста, точна, безопасна и производительна. Процесс идёт довольно быстро, так как нет необходимости следить за соблюдением углов заточки. А глубина и время врезания успешно контролируются оператором.

Автоматические заточные станки

Принципиальной разницы в конструкции автоматических и ручных станков почти нет. Добавлен узел автоматической протяжки, позволяющий свести участие человека в процессе к минимуму

Важно лишь правильно установить цепь и запустить станок. Немаловажной особенностью является возможность регулировки угла затачивания зуба, позволяющая точить цепи различных производителей

Ручное приспособление для заточки цепей бензопил – плюсы и минусы

Инструмент для заточки цепей бензопил имеет свои преимущества и недостатки. В числе его достоинств нужно выделить:

• простота в использовании – на приобретение навыков для работы с автоматическим станком уйдет не один день, в то время как эксплуатацию ручного инструмента можно начать сразу после его покупки;
• ручная приспособа не нуждается в ремонте – чтобы восстановить точило для цепи бензопилы потребуется только болгарка и алмазная насадка;
• низкая цена на ручной набор – в среднем ручной инструмент для заточки обойдется в 3–4 раза дешевле станка.

Комплект для ручной заточки гарнитуры имеет и несколько минусов. Первый из них – это низкая скорость работы. Второй недостаток – необходимость фиксировать цепь и напильник. Третий минус ручного инструмента заключается в частых потерях владельцами бензопил шаблонов и других мелких приспособлений из комплекта.

Популярные производители

На современном рынке полно предложений от производителей. Но есть компании, которые проверены временем. Именно их продукции отдают предпочтение владельцы циркулярных пил. Краткий список популярных брендов таков:

CMT. Компания появилась на территории Италии в далеком 1962 году. Производство перенесено в Китай, а в Европе остался лишь головной офис.

«Макита». Годом основания фирмы стал 1915. С тех пор прошло много времени, но японская продукция по-прежнему популярна по всему миру.

«Бош». Это название давно стало символом непревзойденного качества. Пильные диски под торговой маркой Bosh — желанные гости в каждой домашней мастерской.

«Атака». Организация появилась в 1998 году на территории России. Ее по праву можно назвать старейшим поставщиком расходников на отечественном рынке.

Metabo. Название произошло от немецкого наименования ручной дрели. Сборка первой продукции началась в Германии после 1924 года.

Dewalt. Победное шествие компании по планете стартовало в США. Начиная с 1922 года под брендом выпускают оснастку для электроинструмента.

В передовых технологиях разобраться непросто. Изготовители оснастки постоянно совершенствуют свои производства. Предлагаем посмотреть видео, которое поможет сделать правильный выбор и узнать много полезной информации:

О зубьях бензопилы

Зубья бензопилы имеют специфическую геометрию. Надо понимать и знать, какая их часть подлежит заточке. Вообще «логика» среза древесины напоминает рубанок.

Режущая поверхность состоит из двух кромок. Одна боковая, другая — немного скошенная. Ограничительный элемент глубины пропила регулирует габарит стружки в толщине. Рассмотрим подробнее. Элементы режуще-рабочего звена устроены так:

1. Основание с отверстиями под ось;
2. Лопатка зуба;
3. Ограничитель глубины пропила;
4. Торцевая грань лезвия (размещение – по вертикали);
5. Верхняя грань лезвия (размещение – горизонтально);

Заточенная кромка Затупленная После прикосновения с грунтом

Нельзя чрезмерно стачивать или менять расположение звеньев. От идентичности их расположения зависит нормальная работа инструмента. В противном случае, вероятны повышенные нагрузки на корпус, шину и двигатель. Срез может получаться кривым. Также есть небольшая вероятность разрыва цепи.
