Как правильно собирать стартер на триммере

Профилактика проблем

В какой-то момент задачи со стартером появляются на любом триммере – Stihl FS 55, «МТД 790» либо другой марки. Отсрочить возникновение таковой неисправности можно, но для этого необходимо заботливо обращаться с инвентарем. А именно — не следует совершать очень резкие рывки, это приведет к обрыву шнура либо к вылету пружины. Не рекомендуется подвергать бензокосу ударам либо другим физическим воздействиям. Если корпус стартера разобьется, а шнур оборвется, его может намотать на маховик мотора. Это приведет к сорванному шкиву и лопнувшей пружине.

Итак, найдя, что на бензокосе сломался стартерный механизм, не следует сходу торопиться за помощью к спецам. Зная, как устраняется неисправность и/либо производится подмена детали, ремонтные работы можно выполнить без помощи других. Для этого не требуется никакого специфичного инструмента. Поначалу процедура может показаться сложной и мучительной, но бессчетные в сети Веб, посвященные ремонту стартера, посодействуют решить делему очень стремительно и просто.

Как Натянуть Пружину Стартера Бензопилы

Стартер для бензопилы. Учимся самостоятельному ремонту Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси не её последующее воспламенение. Как заменить пружину подробности замены собачек стартера бензопилы как натянуть. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.

Установка или замена пружины стартера мотокосы, мотобура, триммера

Но что делать, если с веревкой у нас все в полном порядке, а катушка (шкив) стартера не сматывается? Рассмотрим этот вопрос пошагово на примере стартера бензинового мотобура ADA GroundDrill, имеющего шкив с двумя металлическими усиками на 2 зацепа.

В случае с другими типами ручных стартеров схожей конструкции, которые широко применяются в бензиновых мотокосах, триммерах и мотобурах, весь процесс ремонта стартера будет выглядеть аналогично, отличаясь только некоторыми нюансами.

Семья Бровченко. Установка пружины в ручной стартер бензокосы.

Как установить пружину в ручной стартер для бензо-тримера? В домашних условиях это возможно сделать. Мне.

Ремонт стартера: разборка

Откручиваем винт, которым шкив крепится к крышке стартера. Вынимаем усики, пружинку

Сам шкив вытаскиваем осторожно, чтобы пружина не отскочила в лицо. Даже при самой аккуратной разборке она, как правило, сразу же вылетает из катушки и резко разворачивается в длинную металлическую полосу или скручивается кольцами. Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Аккуратно вытащите белую катушку стартера — не пораньтесь пружиной!

Если пружинка лопнула или сломался один из ее крючков-зацепов, то отремонтировать стартер просто и быстро не получится — требуется замена пружины. Чтобы не тратить денежки на покупку нового стартера, можно поискать в продаже только лишь ее.

В случае, если пружина стартера просто сорвалась, т. е. один из крючков вышел из зацепления, достаточно ее вставить, при необходимости слегка поджав крючочки поплотнее (только не отломите!) Установите пружину наружным крючком в паз шкива и начинайте ее скручивать, одновременно удерживая пальцами внутри катушки и не давая ей оттуда выскочить.

Заправляем пружину стартера

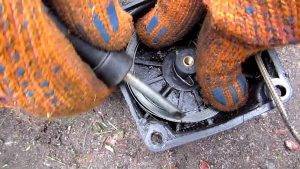

Прижимая пружину к шкиву, круговыми движениями сматываем пружину внутрь

С первого раза вставить пружину стартера может показаться не так просто, но все приходит с опытом. Немного потренировавшись, сможете без труда наматывать пружину в шкив максимум за минуту.

Триммер ,ПРУЖИНА СЦЕПЛЕНИЯ.

4 месяца вспять

Как без помощи других поменять пружину сцепления на триммере: Сцепление на триммере. очень принципиальная деталь, но, к огорчению, она достаточно нередко выходит из строя, в особенности на дешевеньких триммерах. В случае поломки муфта на триммере будет повсевременно крутить катушку, диск. Как стремительно поменять пружину сцепления на триммере подробнее на моем веб-сайте www.Looktool.Ru

Замена шнура

При вытягивании трос повсевременно трется о корпус стартера

Для подмены разберите корпус блока и осторожно поднимите барабан храповика, чтоб возвратимая пружина не соскочила со собственных посадочных мест. Эту работу лучше делать совместно: ассистент фиксирует пружину, пока идет подмена троса. После фиксации троса в ручке и в пазах барабана трос наматывают на ролик, и корпус собирается

После фиксации троса в ручке и в пазах барабана трос наматывают на ролик, и корпус собирается.

Демонтаж, разборка стартера триммера, замены деталей

В первую очередь процесс ремонта начинается со снятия с триммера всего стартера. Данный процесс по своей сути не является сложным и потребует только выкручивание нескольких винтов подходящим слесарным инструментом. Следует отметить, что при демонтаже механизма запуска бензокосы необходимо соблюдать технику безопасности, так как ленточная пружина в сжатом состоянии имеет достаточную энергию, чтобы травмировать человека.

Разбор стартера мотокосы

Этот этап позволяет мастеру установить причины сбоев работы узла запуска, а также произвести дефектовку отдельных деталей. Выполнять работы по разборке следует в следующей последовательности:

Выкручиваем винты фиксации шкива к корпусу стартера;

Снятие стартера триммера

Снимаем шкив из стартера

Снятие шкива из корпуса бензокосы

Извлеченная пружина из катушки стартера

Многие специалисты отмечают, что с первого раза произвести монтаж пружинки достаточно сложно, потому от владельца при ремонте стартера триммера потребуются не только базовые навыки слесаря, но и терпение.

Последовательность сборки стартера триммера

Хоть процесс сборки узла запуска бензокосы осуществляется в обратном разборке порядке, существует несколько нюансов, на которые следует обратить особое внимание:

Катушку с установленное пружиной необходимо перевернуть и смонтировать в паз корпуса стартера таким образом, чтобы все выступы стали на свое первоначальное место.

Установка катушки триммера в корпус стартера

Установка пружины сжатия

Белая чашка с усами катушки триммера

При сборке стартера обратите внимание на пружину сжатия, которая с двух сторон должна быть ограничена стальными пружинами. Если этого не сделать, то после уже первого сезона она протрёт канавки в корпусе шкива

Замена веревки стартера триммера

Установка верёвки стартера в триммере

В самом начале необходимо извлечь оборванный шнур, выбрать в зависимости от модели триммера подходящую длину. Продеваем через специальное отверстие в шкиве и на другом конце завязываем узел с целью предотвращения выскакивания веревки из механизма пуска триммера. Далее возводим ленточную пружину на требуемое количество оборотов и монтируем ручку.

Неисправности и их устранение

У электрических и бензиновых триммеров возникают типичные поломки и неисправности. Для устройств, работающих от двигателя внутреннего сгорания, это:

проблемы в карбюраторе;
поломка двигателя;
проблемы с топливной системой;
поломка редуктора, стартера, глушителя;
засоры;
поломка воздушного фильтра;
проблемы с катушкой зажигания.

Электрические агрегаты имеют специфичные поломки:

проблемы с кнопкой управления и электрическим кабелем;
перегоревшая обмотка статора двигателя;
обрыв контактов.

При несложных проблемах можно сделать ремонт триммера своими руками.

Почему не заводится триммер

Самая распространенная причина того, что агрегат не заводится — использование некачественного топлива. Выбор марок бензина ниже АИ-92 может вывести из строя бензокосу. Если используется качественное топливо, нужно искать другие причины. Для этого тщательно проверяют все узлы и системы. Проверке подлежат:

свеча зажигания и свечной канал;
воздушный и топливный фильтр;
сапун;
выпускной канал.

Устройство может не завестись после длительного простоя. Прежде чем включать триммер, нужно хорошо изучить инструкцию по эксплуатации. Решение многих проблем указано в ней.

Если глохнет при нажатии на газ

Есть несколько причин, по которым триммер глохнет при нажатии газа:

Первая причина — разрегулировка карбюратора.
Засор топливного клапана.
Засор обратного клапана.
Ослабление и провисание троса карбюратора или провисание топливозаборного шланга.

Чтобы не возникали описанные проблемы с газонокосилкой, нужно тщательно следить за состоянием устройства и его блоков. Своевременная чистка, мойка агрегата и запчастей позволяют увеличить срок его работы.

Поломки стартера

Самая сложная поломка стартера случается при обрыве веревки и намотке ее на маховик работающего двигателя. В результате может лопнуть пружина и сорваться шкив. В этом случае поможет только полная замена запчасти. Такая поломка возникает редко. Чаще бывает:

обрыв веревки шморгалки;
поломка пружины;
нарушение зацепления пружины.

В этом случае легко починить стартер самостоятельно. Производитель подготовил для этого пошаговую инструкцию.

Ремонт редуктора

Уход за редуктором мотокосы заключается в своевременной смазке агрегата. Отсутствие таковой может привести к быстрому износу шестерней и заклиниванию редукторного модуля.

Основные неисправности редуктора триммера:

сильный нагрев передаточного узла из-за использования смазки низкого качества или ее отсутствия;
заедание вала при вращении изношенных подшипников;
шатание или слетание со штанги передаточного механизма в результате повреждения корпуса;
отсутствие вращения выходного вала с ножом из-за износа зубьев на шестеренках.

Это случается из-за применения смазки низкого качества или полного ее отсутствия. Еще одна причина выхода из строя редуктора — эксплуатация триммера на пределе его возможностей и попадание посторонних предметов. Для замены неисправного подшипника разбирают редуктор.

Особенности ремонта электрических моделей

Электрические модели триммеров, работающие от сети, имеют в своем составе несколько основных блоков:

механическая часть, обеспечивающая передачу крутящего момента триммерной головке;
электрический двигатель;
силовой кабель.

Каждый блок электротриммера имеет специфические неполадки. В механической части они зависят от наличия лески, используемой в качестве режущего элемента. Причины прекращения работы:

запутывание лески;
слипание нейлоновой нити из-за перегрева триммера;
проблемы с валом привода и катушкой.

Выявить неполадки электрической части электрокосы можно с помощью специальных инструментов:

индикаторная отвертка;
мультиметр;
набор ключей и отверток.

Для устранения проблем нужна паяльная лампа.

Повреждение электрической части:

неисправность силового кабеля;
проблемы с розеткой и вилкой;
выход из строя ручки управления;
сгорание обмотки стартера, требуется замена двигателя;
обрыв контактов можно исправить самостоятельно с помощью паяльной лампы.

Как устроен стартер бензокосы или триммера?

Стартер – механизм в целом единый и универсальный для бензокос, триммеров, бензино- и дизельно-генераторных агрегатов. Не проблема оснастить им даже машину, мотоцикл или скутер, если в вашем транспортном средстве найдётся свободное место для его установки. Не зря многие советские легковушки и грузовики оснащались стартерным инструментом, отдалённо напоминающим согнутую дважды монтировку.

Стартер в сборе имеет следующие детали:

пружина зажигания с крючком;
шнур, намотанный на катушку;
пружина возврата;
храповик привода и основная пружина;
корпус механизма, защищающий храповик;
стопорный болт.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
вынимают пружину и усики;
снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
определяют, почему механизм запуска сломался;
если пружина разрушилась практически полностью, то ее заменяют;
при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

укладывают две шайбы, между которыми помещают пружинку;
ставят на место чашку с усиками;
закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

снимают со стартерного шнура ручку;
затем веревку вставляют в катушечный паз;
производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

старый шнур снимают;
выбирают подходящую по размеру веревку (толщине и длине);
продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
взводят пружину, производя требуемое число оборотов;
закрепляют ручку.

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Видео: Как Установить Стартер На Триммер

Спиральная пружина

Весенняя намотка не простая процедура. Не каждый может посетить это мероприятие в первый раз, поэтому не беспокойтесь, если не сможете. Попытки должны повторяться до тех пор, пока действия не будут успешными. При желании вы можете посмотреть видео в Интернете, где мастера подробно расскажут о том, как легко и быстро выполнить операцию.

Важно! При намотке и установке пружины следует помнить, что она горячая, а это означает, что она может лопнуть, если приложить слишком много усилий. Новая часть недорогая, но вам придется потратить время на ее поиск, а это значит, что работа по скашиванию травы будет двигаться бесконечно

Чтобы намотать пружину, необходимо поместить изгиб в паз, а затем, вращая катушку, аккуратно уложить деталь вдоль внутреннего диаметра катушки. В этом случае пружина должна постоянно держаться руками. если она не закреплена, деталь скользит и выскочила, то необходимо снова выполнить намотку. При правильном исполнении пружина плотно прилегает к своему седлу.
