Как проверить магнето бензопилы

Почему шумит бензопила?

У всех бензопил есть только один существенный не достаток — это шум при работе, который в некоторых местах (дачи, приусадебные участки) мешает и раздражает многих людей. Если шум от работающей пилы мешает сосредоточиться, то возможен и такой вариант как наушники, которые подавляют шум. Но не будут же все окружающие ходить в наушниках, пока кто-то шумит.

Бывает так, что бензопила нормально работает на небольших оборотах, но стоит прибавить газ, как она тут же чихает и глохнет. Причиной, как правило, является то, что выхлопы не могут пройти через забитый гарью глушитель и вынуждены двигаться в обратном направлении. Для этого достаточно его снять и прочистить, если он конечно разбирается, если нет, то придётся просушивать горячим воздухом, используя фен.

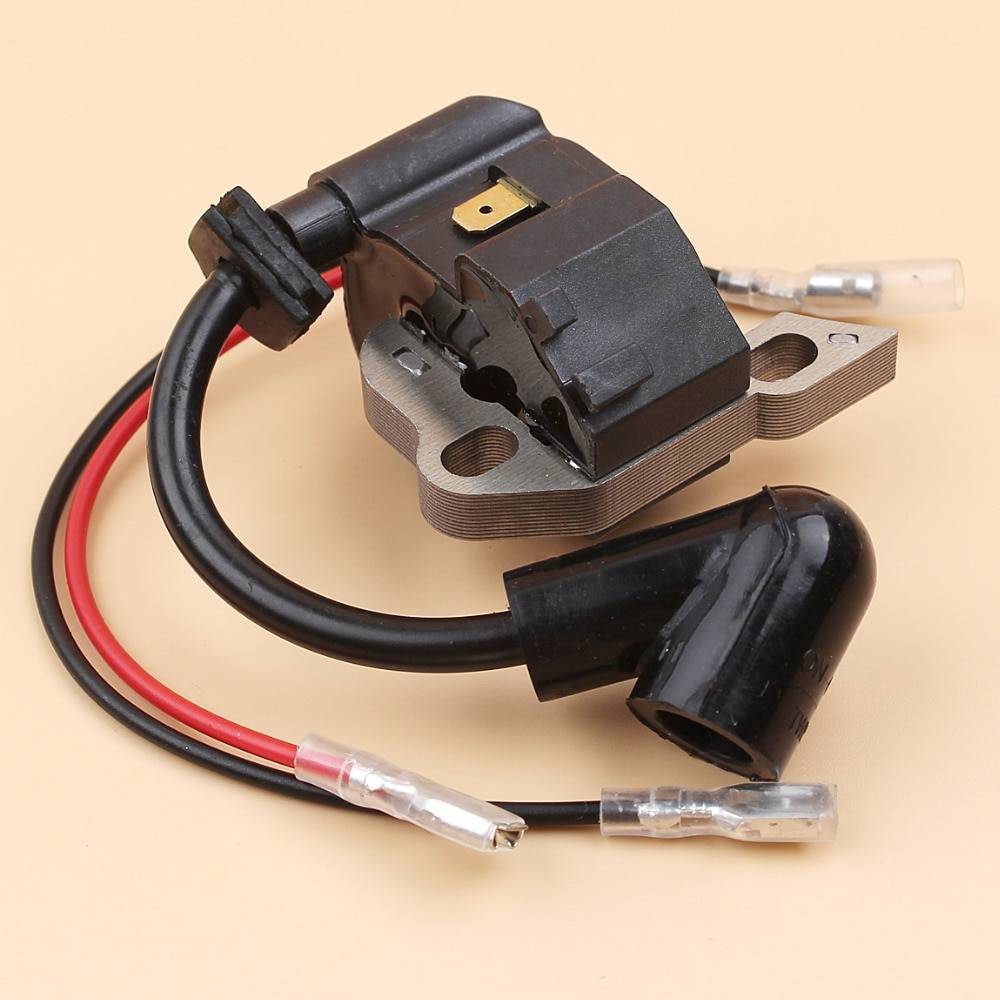

Как проверить катушку зажигания бензопилы?

Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты. После этого нужно осмотреть деталь.

Чаще всего ее неисправности заключаются в:

• повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
• нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.

В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.

Второй способ проверки катушки заключается в испытании мультиметром.

Для этого необходимо:

1. Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
2. Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.

В каждом из этих случаев ремонт катушки заводского зажигания выполняется только посредством полной замены детали.

Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

• вы хотите продлить срок службы пилы — в профилактических целях;
• бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
• мотор работает с перебоями;
• мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

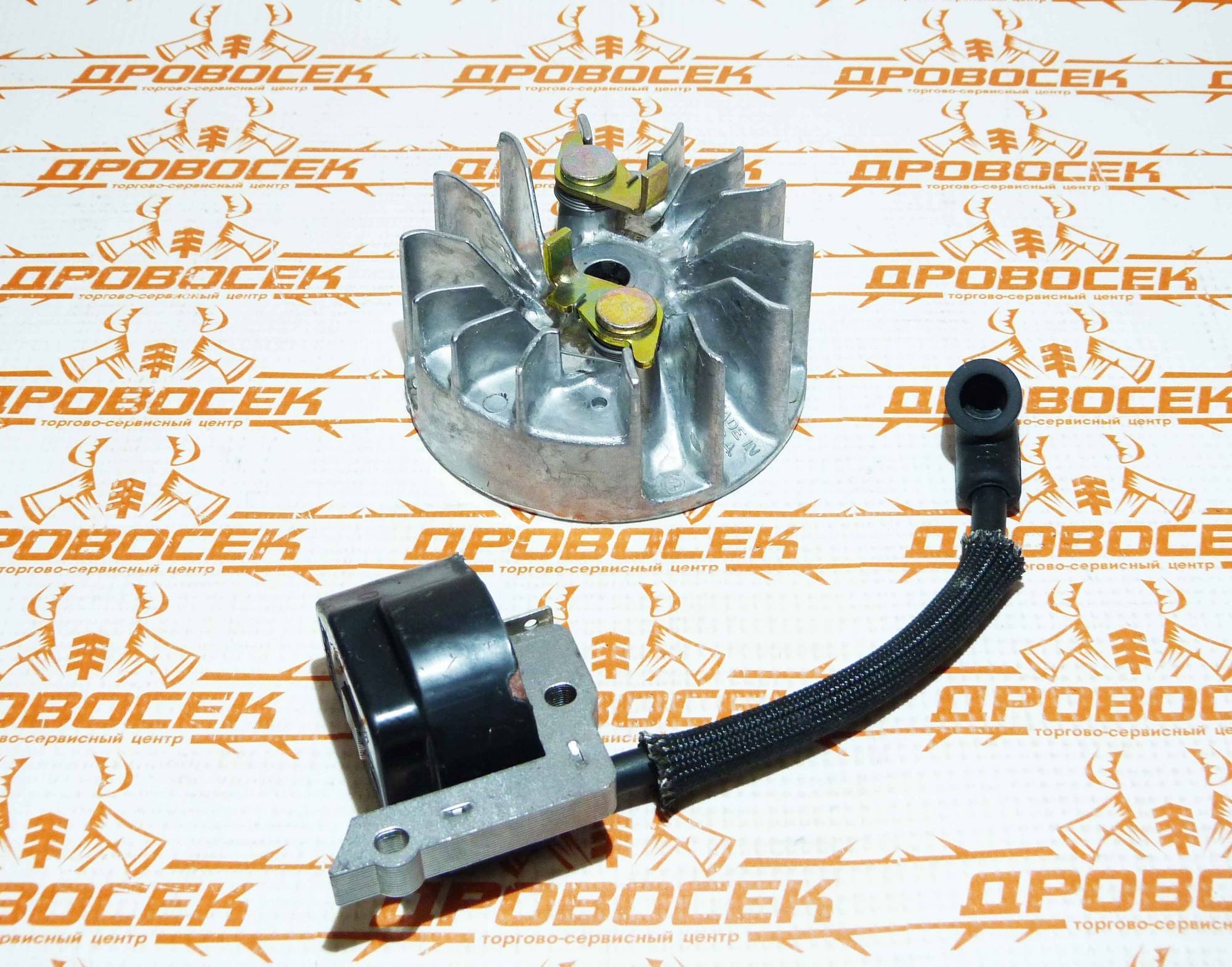

Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

1. Снимем защитную крышку;
2. Снимем модуль с насвечником и высоковольтным проводом;
3. Откручиваем болты зажигания для ослабления;
4. Подведем магниты, расположенные на маховике к катушке;
5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
6. Закрутим болты и вынем полоску пластика;
7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Как выставить зажигание на бензопиле?

Довольно часто владельцы бензопил сталкиваются с проблемой, при которой двигатель инструмента не запускается. Одной из основных причин этой поломки служит неисправность системы зажигания, а именно – сбой заводских настроек узла.

В первую очередь владельцу пилы потребуется отвернуть защитный резиновый колпачок и проверить свечу под ним. Вполне возможно, что ее заливает маслом, которое препятствует попаданию подаче тока на свечу. В таких случаях проблема кроется не в системе зажигания, а в топливной системе, а именно – в разгерметизации каналов.

Однако, если свеча полностью сухая, значит, может потребоваться установка зажигания на бензопиле. Для этого нужно открутить свечу и демонтировать защитную крышку. После этого необходимо измерить зазор между маховиком и катушкой зажигания. В инструкции к каждой из моделей бензопил указан оптимальный зазор между этими элементами. В большинстве случаев он составляет от 0,2 до 0,4 мм. Так как маховик инструмента имеет круглую форму, то применить автомобильный щуп для регулировки зазора не удастся. Лучше всего использовать для этой цели специальный шаблон в виде прокладки. Однако найти его не так просто. Поэтому многие специалисты советуют использовать в качестве шаблона вырезанную полоску от пластиковой бутылки.

Регулировка зажигания бензопилы выполняется достаточно просто;

1. Для начала ослабьте болты, фиксирующие элементы системы зажигания;
2. Установите пластину от пластиковой бутылки между катушкой и маховиком;
3. Затяните болты до конца.

Чтобы не прибегать к частой регулировке системы зажигания, следует обращаться с бензопилой как можно аккуратней. Постарайтесь исключить удары инструмента о дерево, особенно, той стороной инструмента, где расположены элементы узла. Особенно, если в конструкцию вашей бензопилы входит электронное зажигание.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

1. Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
2. Свечи зажигания.
3. Электрического кабеля, который соединяет 2 предыдущих элемента.
4. Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Принцип работы магнето

Перед тем, как проверить катушку и отрегулировать ее, давайте разберемся в принципе работы узла. При вращении магнита происходит возбуждение тока в первичной обмотке, которая замкнута с помощью контактов прерывательного устройства. В тот момент, когда сила тока на первичном участке достигает максимального значения, на прерывательном механизме происходит размыкание контактов. Соответственно, это приводит к разрыву первичного тока.

В итоге исчезает и магнитное поле, создающееся с помощью первичного тока. Из-за изменения магнитного поля на вторичном участке цепи происходит образование высоковольтного напряжения. Это напряжение может пробить целый зазор между электродами свечи. Когда ротор магнето продолжает вращаться, это приводит к появлению новой искры.

Раритетное магнето для автомобилей 1920-1930 г.в.
