Устройство и неисправности шуруповёрта
Все шуруповёрты устроены примерно одинаково. Они состоят из следующих функциональных узлов:
- кнопка пуска;
- широтно-импульсный регулятор;
- электродвигатель;
- транзистор;
- планетарный редуктор.
Все компоненты прибора находятся в прочном и эстетичном корпусе, который имеет прорезиненую рукоятку, кнопки управления и регулировки, а также гнездо для установки аккумулятора (если шуруповёрт рассчитан только на работу от сети 220 В, аккумулятора у него нет).
При нажатии на кнопку пуска не до конца шуруповёрт может пищать. Это нормальное явление работы двигателей постоянного тока при запуске и на низких оборотах.
Зачем и как регулировать трещотку
Трещотка шуруповёрта — это муфта, предназначенная для ограничения усилия при вращении патрона. Её наличие в электроинструменте можно определить по вращающемуся кольцу с цифрами. Некоторые пользователи не понимают значения муфты и не трогают её. Используя трещотку, можно регулировать глубину ввинчивания самореза. В слишком мягкий материал шляпка крепежа легко утапливается и может пройти насквозь. При использовании мелкого крепежа очень высокий крутящий момент может его разрушить. Трещотка предотвращает срезание шлица у саморезов и износ бит шуруповёрта. Чтобы определить нужное значение на регулировочном кольце, сделайте несколько заходов, начиная с минимального.
Если шуруповёрт имеет режим сверления, то последним значком на муфте будет пиктограмма с изображением сверла. В этом положении используется максимальный крутящий момент.
Частые неисправности шуруповёрта
Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:
- неисправность аккумулятора;
- износ щёток;
- поломка кнопки;
- биение патрона;
- отсутствие реакции на попытки включения или выключения;
- работа с перебоями.
Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.
Разборка шуруповёрта
Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Интерскол:
- В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.

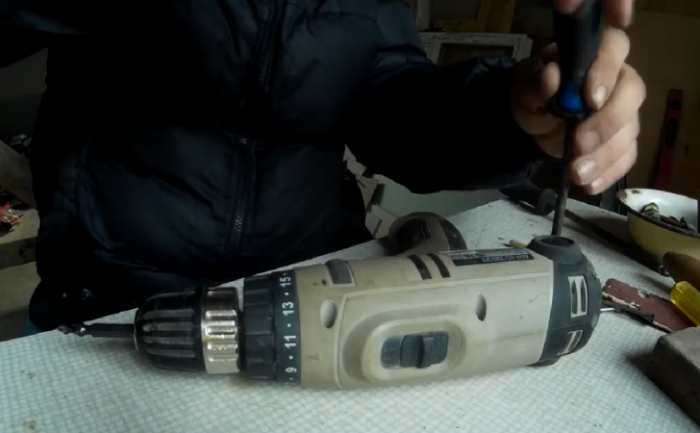

- По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
- После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
- Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
- Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.
Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.
Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол
Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока
Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.
При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.
Читать также: Какая технология экрана для телевизора лучше
Как снять и поменять патрон
Первый метод наиболее простой и часто используется:
- необходимо взять шестигранный ключ;
- зажать ключ коротким концом в специальном отверстии;
- включить инструмент на секунду, чтобы шестигранник ударился вторым концом об стол;
- вращать ключ, ослабив крепление, чтобы вытащить его.
Второй метод применяется профессионалами:
- кулачки патрона последовательно разжимаются;
- выкрутить винт, который находится внутри детали (если его не видно, то он покрыт грязью);
- зажать в кулачке шестигранник;
- повернуть ключ, чтобы ослабить крепление патрона;
- если повернуть шестигранник не получилось, то можно ударить по ключу молотком.
Иногда ни один из указанных методов невозможно использовать. Тогда требуется разобрать шуруповерт, чтобы достать из него шпиндель, редуктор и патрон
При разборе важно запомнить, где и какая деталь должны находится, чтобы потом все правильно собрать
С шуруповерта Макита
В инструментах от этого производителя устанавливается фиксирующий винт. Открутив винт, нужно нажать на кнопку для стопора шпинделя. Заключив инструмент в тиски, требуется стиснуть в кулачках шестигранник. Ударив по ключу молотком, можно спокойно откручивать патрон и снимать его с вала.
С шуруповерта Бош
Эти изделия тоже обладают фиксирующим винтом, но есть особенности работы с инструментом от этого производителя. Отсоединяется патрон следующим образом:
- шестигранник устанавливается в кулачки и прокручивается на пару щелчков;
- надавливается кнопка стопора шпинделя и параллельно снимается фиксатор патрона;
- деталь снимается с шуруповерта.
Требуется выполнять действия последовательно, чтобы не сломать комплектующие инструмента.
Методика ремонта шуруповерта
Большая часть шуруповертов популярных брендов собирается по модульной технологии, из готовых узлов, поэтому ремонт в большинстве случаев выполняется по следующей схеме:
В некоторых отечественных моделях можно выполнить более глубокий ремонт планетарного редуктора, например, у шуруповерта Калибр, как на видео:
Но в большинстве случаев владельцы предпочитают проводить крупноузловой ремонт инструмента.
Идея поузлового ремонта привела к тому, что выполнить обслуживание или заменить расходные материалы в шуруповерте становится настоящей проблемой. Известно, что щетки двигателя имеют определенный ресурс, по исчерпанию которого их нужно менять. Например, если вы попытаетесь выполнить замену щеток и ремонт шуруповерта Makita, то будьте готовы к тому, что проще будет купить и поставить новый двигатель, чем найти и заменить старые.
Особенности ремонта шуруповерта Bosch
Все электроинструменты компании Bosch известны своей надежностью. Все наиболее важные детали — двигатель, редуктор, патрон изготавливаются с большим запасом прочности, так что ремонт шуруповерта Bosch — это обычно следствие неправильного обращения или результат форс-мажорных обстоятельств. Тем не менее у каждой модели шуруповертов Bosch есть свои слабые места. Например, у модели GSR 14.4 слабым местом является крепление патрона на валу редуктора, при попытке вытащить сверло из отверстия патрон может слететь с вала.
В этом случае ремонт шуруповерта Bosch выполняется по следующей схеме.
Первоначально нужно разобрать корпус шуруповерта и вытащить моноблок «двигатель-редуктор».
Для того чтобы в ходе диагностики получить доступ к внутреннему устройству редуктора, нужно снять крепеж и слегка провернуть корпус редуктора относительно двигателя.
Далее снимаются четыре стальных пружинных фиксатора. После снятия редуктора становится видна причина ремонта. Это изношенная кольцевая канавка на валу двигателя, в которую вставляется пружинное стопорное кольцо. Весь ремонт шуруповерта Bosch сводится к тому, чтобы углубить канавку фрезой и собрать инструмент в обратном порядке, как на видео:
Ремонт самой нагруженной детали шуруповерта
Неплохой в принципе сетевой шуруповерт компании Интерскол обладает недостатком, характерным для большинства сетевых электроинструментов. Прежде всего, это короткий шнур электроинструмента. Если вам приходится делать ремонт на крыше, то одновременно нужно тянуть переноску и следить, чтобы в процессе ремонта не зацепить его за другие инструменты.
После нескольких лет эксплуатации для большинства сетевых шуруповертов требуется ревизия шнура. В определенный момент потребуется ремонт шуруповерта Интерскол, так как инструмент стал включаться только в одном каком-то положении. Это типичный признак разрыва контакта на кнопке включения. Перед тем как прозванивать цепь, нужно снять крепление корпуса и удалить крышку.
Кнопка представляет собой коробку с гашеткой и четырьмя винтовыми контактами, два из которых идут к регулятору оборотов, остальные используются для подключения сетевого питания. Если попытаться прозвонить шнур тестером, то один из контактов покажет разрыв. Разбирать саму кнопку не следует, это достаточно надежный узел, очень редко выходит из строя, поэтому любые попытки посмотреть, что внутри, обычно заканчиваются поломкой. Разборка кнопки нужна, только если гашетка не удерживается фиксатором, или сломана возвратная пружина.
Для ремонта шуруповерта достаточно раскрепить винтовые фиксаторы контактов сетевого шнура, обрезать 3-4 см, зачистить и опрессовать концы в латунные обоймы, установить их в контактные гнезда коробки и зафиксировать винтиками. Можно не отремонтировать шнур, а просто заменить его подходящим по длине и сечению более удобным сетевым кабелем в мягкой резиновой оболочке.
Ремонт перфораторов Бош своими руками
Если какие-то детали в инструменте повреждены, сломались или плохо выполняют свою функцию, то их просто нужно заменить. Если щётки истерлись, то при разборе их попросту заменяют новыми. Патрон перфоратора при замедленном вращении ободка, изношенный пыльник, вышедшие из строя подшипники также заменяют. Но есть и другие неисправности, которые вы в силах починить. Если происходит пробой обмотки, то надо перемотать статор и якорь. Нужно следить за смазкой и время от времени смазывать некоторые части.
Ремонт перфораторов Бош 2 26
Перед тем как что-то исправлять в данной модели, нужно ознакомиться с особенностями устройства, схемой и принципом действия. Роторный вал передаёт вращение на вал ствола через промежуточный вал, подшипник которого направляет возвратное движение на ударный поршень.
При разборке ствольного вала в ударном блоке нужно обратить особое внимание на фиксацию прямозубой шестерни. Перед тем как её снять, необходимо вынуть 3 штифта, на которых она фиксируется в данной модели
Ремонт перфораторов Бош 2 24
В этом перфораторе bosch gbh 2 24 dsr промежуточный вал состоит из детали переключения, узла подшипника и муфты сцепления. Последняя портится чаще всего, потому что в ней зубья быстро изнашиваются. Ремонт данной поломки заключается в том, чтобы подправить профиль зубов зацепления. Частенько можно заметить, что нет удара. Перфоратор может постепенно переставать долбить из-за износа резиновых деталей, которые нужно вовремя заменять. А если применять больше чем нужно силы, это может привести к тому, что в ударном поршне заклинит боек.
Ремонт перфораторов Бош 2-28
В данной модели инструмента иногда изнашиваются шлицы. В данном случае необходимо разобрать редуктор (он практически аналогичен Бошу 2-24, только отличается подшипник). Лучше заменять весь ствол, потому что вместе со шлицами изнашиваются и бойки.
Как видим, ремонт перфораторов можно делать дома своими руками. При этом не тратить большие суммы на различные виды ремонта в сервисных центрах, которые, как мы знаем, стоят очень недёшево. Но не стоит забывать о том, что при этом нужно придерживаться правил пользования и техники безопасности.
Наибольшее распространение среди профессиональных строителей России получили перфораторы Bosch, а среди любителей бытовые модели Bosch 2–20, 2–24, 2–26.
Перфораторы не только хорошо работают, но и легко ремонтируются. На них легко можно найти любую, вышедшую из строя деталь.
В конструкциях описываемых перфораторов заложен один и тот же принцип, передавать вращательный момент от ротора к валу ствола ударного блока с одновременной передачей поступательного импульса на рабочий инструмент.
Конструктивно перфораторы выполнены по одинаковой схеме, но отдельные узлы или детали имеют свои особенности.
Если знать специфические различия между моделями описанных перфораторов Bosch, то разборка и ремонт своими руками не составят особого труда.
Наряду с оригиналами на российском рынке присутствует большое количество подделок инструментов, включая перфораторы Bosch.
Ниже описаны конструктивные особенности моделей и способы их разборки и ремонта своими руками.
Читать также: Калькулятор расчёта провода по мощности
Принцип работы перфоратора Bosch
Принцип работы перфораторов одинаковый, а вот конструктивные особенности различаются.
Основные детали, используемые в перечисленных моделях перфораторов Bosch, взаимозаменяемы. Это касается механического и электрического узла.
Но есть узлы и делали, отличающиеся используемыми деталями.
Чтобы выполнить ремонт перфоратора Bosch 2–20, 2–24, 2–26, надо эти различия знать. Знание особенностей конструкции каждого перфоратора облегчает процесс ремонта, нахождения поломок и их устранения.
Конструкции перфораторов Bosch настолько простые, что позволяют выполнить несложный ремонт, практически своими руками и заменить любую деталь без обращения в сервисные службы. Надо обладать навыками сборщика, иметь элементарные знания электротехники и понимать принцип работы перфоратора.
Снятие патрона с разобранного шуруповёрта
В разобранном шуруповерте патрон удается вытащить вместе с редуктором. Чтобы его снять, последний зажимают в тисках. Для того, чтобы корпус остался целым, подкладывают прокладки. Поворотный ключ вставляют в подходящее отверстие, молотком ударяют по шестиграннику, стараясь сорвать патрон. Основание гаечного ключа должно плотно садиться на 3 шпильки редуктора, его поворачивают против часовой стрелки. Патрон отсоединится. Вместо поврежденного ставят новый, такой же модели, с подходящим типом фиксации и размером.
При помощи Г-образного инструмента
Вначале из торца шпинделя выкручивают фиксирующий винт. Кулачки разжимают, в них закрепляют Г-образный инструмент, хорошо подходит 6-тигранный ключ. На самое большое значение устанавливают регулятор крутящего момента либо его переводят в режим сверления. Направление вращения шпинделя переключают против часовой стрелки в реверс. Двигатель запускают, чтобы он набрал максимальные обороты. Закрепленный шестигранный ключ подводят к тискам или гире, которые служат жестким упором. При ударе Г-образного инструмента патрон быстро удается свинтить и убрать со шпинделя.
На откручивание патрона времени уходит меньше секунды. Поэтому и снимать надо так, чтобы инструмент находился невысоко от пола, падал с небольшой высоты.
Можно воспользоваться и другим вариантом откручивания патрона с помощью данного способа. После того как будет выкручен винт и между кулачками закреплен ограненный ключ (с тремя, четырьмя, пятью или шестью гранями), одной рукой держат шуруповерт, другой по торчащему инструменту осуществляют биение молотком, чтобы вращение было против часовой стрелки. После того как патрон сдвинется рукой продолжают его откручивать. Раскрутить таким образом получиться удачно, если электрический инструмент вообще не работает. отсутствует напряжение в сети (касается сетевого вида) или разряжен аккумулятор.
Если подвижные элементы заклинят накрепко, полностью разбирают корпус шуруповерта, вынимают шпиндель с патроном и редуктором. Инструмент надо закрепить, зажать в тиски, а трубным ключом отворачивать патрон. Сделать эту работу намного легче, если воспользоваться выборками. которые предназначены для вставки гаечного ключа. Однако они есть не на каждой модели.
Открутить патрон можно с помощью Г-образного инструмента
В какую сторону крутить патрон для разборки
Патрон надо отвернуть по схеме. которая у каждой модели шуруповертов может быть разная. Она прописана в инструкции к конкретной модели.
Metabo
Действия по снятию патрона с шуруповерта Metabo Рowermaxx BS и других разновидностей марки Metabo такие же как у предыдущих моделей.
Частые неисправности

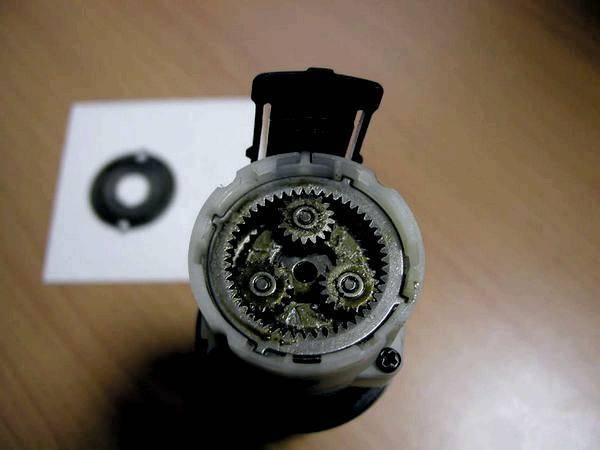

Редуктор шуруповерта Слабым местом шуруповерта является редуктор.
Чтобы обеспечить максимальную компактность инструмента, конструкция содержит двухступенчатый планетарный редуктор, в котором вал двигателя и рабочего органа (патрона) оказываются соосными.
Чаще всего сворачиваются малые шестерни (сателлиты) в первой ступени редуктора. На них приходится не самое большое усилие в механизме, и поэтому производители часто делают их из прочных пластиков в дешевом бытовом инструменте. Нередко изнашивается муфта ограничителя, когда злоупотребляют работой трещотки. Износ подшипника вала редуктора приводит к радиальному биению.
Электрические неисправности чаще всего возникают при износе щеток, особенно у строителей, которые не берегут шуруповерт от попадания каменной пыли внутрь. Она очень быстро стирает щетки и портит коллектор мотора. В самом моторе возможны замыкания между витками, которые резко снижают эффективность двигателя и быстро выводят его из строя.
Кнопка-регулятор скорости и переключатель реверса также боятся пыли и грубого воздействия: ударов, сильного нажатия и т.д. В результате быстро выходят из строя.
Батареи часто “подводят” пользователей инструмента, вернее будет сказать, что пользователи сами нарушают их эксплуатационный режим. Особенно коварной оказывается диаметральная разница между литий-ионными и никель-кадмиевыми батареями: первые нужно как можно чаще подзаряжать, а вторые, наоборот, разряжать полностью перед очередной зарядкой. Не вникающие в эти тонкости потребители, небрежно изучающие инструкции, учатся на своих ошибках. Рассмотрим подробнее, почему не работает шуруповерт, и как устранить эту причину.
Как снять и разобрать патрон шуруповерта
Существует несколько разновидностей шуруповертов, и способ замены патрона в них различается. Рассказываем, какими они бывают и как правильно открутить патрон.
Чтобы понять, как снять патрон с шуруповерта, нужно хорошо представлять, как устроен инструмент. Эта деталь крепится на вал, приводящий ее в движение, и служит для фиксации рабочего органа. Как правило, ее оболочка имеет цилиндрическую форму. Под ней находятся прижимные кулачки и регулировочные гильзы. Когда их заклинивает, достать рабочую деталь становится сложно или невозможно. Тогда возникает необходимость снять зажим, чтобы в дальнейшем облегчить себе работу по ремонту. Делать это нужно для смазки, чистки и профилактического осмотра. Существует несколько способов крепления. У каждого из них есть свои преимущества и недостатки. В каждом отдельном случае проблема решается по-разному.
Как разобрать инструмент?
Прежде всего, следует извлечь батарею из отсека, чтобы она случайно не выпала и не разбилась. Патрон освободить от зажатой биты или сверла. Затем нужно “располовинить” корпус. Для этого берется подходящая отвертка. Скорее всего шлицы в винтах крепления корпуса будут крестовыми. Иногда отверстия под винты бывают закрыты декоративными пробками, их нужно извлечь.
Инструмент, который может понадобится (упорядочен по мере убывания надобности):
- отвертка с крестовым шлицем;
- пассатижи;
- съемник для стопорных шайб;
- утконосы (для вытаскивания шплинтов и штифтов);
- ключ торцовый 19 … 22 (для отворачивания патрона);
- небольшой молоток;
- тиски.
Винты расположены по периметру всего корпуса, всего их насчитывается около 10 или 15. Длина, как правило, одинаковая, но попадаются и длинные. Винты от корпуса отложите отдельно, чтобы не путать с другими, которые еще, возможно, будут выкручены. После выкручивания винтов верхняя (со стороны винтов) часть корпуса аккуратно отделяется.
Аккумуляторный шуруповерт PIT PSR 12
Эта группа включает в себя несколько моделей, наиболее популярные из которых: D, D-1, C-6, C-7. Разница между ними заключается в показателях максимального крутящего момента и скорости вращения: модели с маркировкой C являются более мощными и быстрыми, хотя и ненамного. Отзывы о шуруповертах PIT носят позитивный характер. Покупателям нравится их легкость, удобная прорезиненная ручка, выносливость и эффективность при небольшой стоимости. К недостаткам модели PSR 12 можно отнести тугую кнопку переключения скоростей и хрупкий кейс. Этот инструмент прекрасно подходит для домашнего использования, сборки мебели, вкручивания саморезов.
Как выбрать новый
Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:
если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.
Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.
Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.
Разборка шуруповёрта
Чаще всего, чтобы найти неисправность и отремонтировать устройство, потребуется его разобрать. Так как все устройства внешне похожи, напоминая собой форму пистолета, их разборку можно представить в виде рекомендаций, данных по ремонту шуруповёрта Interskol:
- В первую очередь отсоединяется блок аккумуляторной батареи. Для этого потребуется надавить на защёлку и отстегнуть модуль.
- По периметру устройства выкручиваются все винты с использованием крестовой отвёртки.
- После откручивания шурупов две половинки корпуса разъединяются, при этом придерживаются детали конструкции, установленные в пазы.
- Аккуратно отсоединяются переключатель скоростей, кнопка пуск и механизм реверса.
- Из снятой половины извлекается редуктор. Чтобы его снять, понадобится провернуть редуктор в посадочном месте.
Сборка происходит в обратном порядке. При этом необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.
Чтобы провести смазку механических частей или восстановить редуктор, часто последний приходится разбирать. Для этого вначале снимается защитная пластина, после чего по кругу выкручиваются шурупы, и снимается верхняя крышка. В качестве смазки используют вязкие материалы, например, Литол
Важно отметить, что серьёзный ремонт редуктора шуруповёрта своими руками провести практически невозможно, так как отдельно шестерёнки производителями не выпускаются. Поэтому при его повреждении придётся совершить замену всего блока. Следующим элементом, который приходится разбирать, является патрон
Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа
Следующим элементом, который приходится разбирать, является патрон. Он представляет собой быстрозажимную конструкцию, которая закрепляется c помощью резьбового соединения, винтом, или конусом Морзе. При первом способе потребуется с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Патрон откручивается вращением ключа.
При втором виде соединения с помощью отвёртки против часовой стрелки выкручивается винт, находящийся в середине губок патрона. Далее, установив и зажав в губках ключ г-образной формы, резким движением ключ необходимо повернуть против часовой стрелки. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.
Ремонт аккумуляторной батареи
Одним из главных составляющих узлов электроинструмента считается источник питания. В шуруповерте – это аккумулятор. Он представляет собой батарею последовательно соединенных гальванических элементов, которые выполнены в виде цилиндрических банок. Размер одного элемента составляет 33 или 43 мм по высоте и 23 мм в диаметре. Количество банок определяется по напряжению аккумуляторной батареи инструмента в сборе:
- 12 вольт соответствует 10 элементам;
- 14 вольт потребует установки 12 элементов;
- 18 вольт отвечает 15 элементам.
Как разобрать
Разборка шуруповерта выполняется на столе или иной ровной поверхности, чтобы избежать потери деталей или крепежа.
Шуруповерт
Чтобы разобрать шуруповерт, сначала необходимо извлечь аккумулятор, а потом выкрутить все винты
Затем корпус осторожно раскрывают, стараясь не повредить конструкцию. Если возникают затруднения, нужно еще раз осмотреть устройство. Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить
Возможно, где-то остался крепеж или же части соединены скобами, которые требуется удалить.
После того, как корпус раскрыт, поочередно снимают детали, раскладывают их на столе в том порядке, в котором они были извлечены. Можно сделать несколько фотографий, чтобы не ошибиться в процессе сборки техники.
Редуктор
О поломке этого узла сообщают сильная вибрация при работе, нехарактерные шумы или другие признаки. Для ремонта потребуется разобрать редуктор шуруповерта. Он включает в себя кольцевые шестеренки, шестерни-сателлиты, а также водилы. Все детали поочередно извлекаются из корпуса, затем тщательно вычищаются, смазываются.
Процедуру проводят на ровной поверхности, извлекая все детали, раскладывая их в правильном порядке, чтобы не испытывать проблем при обратной сборке.
Сама разборка выглядит так: снимается патрон, разбирается корпус, редуктор отделяется от двигателя. Далее убирается пластина, из корпуса извлекаются все детали, выкручиваются болты, соединяющие половины редуктора. Плоскогубцами регулируется диаметр пружины, чтобы улучшить включение передачи. Далее разбирается муфта – снимаются стопорное кольцо, шайбы, насыпной подшипник. Извлекается вал.
Неисправные элементы после разборки меняются на новые. Иногда, например, при искривлении вала, необходимо приобретение нового редуктора.
Двигатель
Если мотор не работает, проблема обычно связана с щетками, реже – с обмоткой якоря. В первом случае щетки меняются на новые. Во втором – потребуется поменять сам двигатель. Шестерня, запрессованная на валу этого узла, остается целой, ее нужно отсоединить специальным съемником или подручными инструментами. Затем деталь одевают на новый двигатель, используя молоток и твердую поверхность.
Кнопку
Ремонт кнопки шуруповерта обычно нецелесообразен, но иногда достаточно ее просто разобрать и тщательно почистить. Условно она включает в себя три узла:
- кнопка управления включением и выключением, а также регулировки оборотов;
- рычаг плавного пуска;
- кнопка реверса.
Если деталь разборная, чтобы разъединить ее, нужно отыскать пластмассовые защелки и отогнуть их. Неподлежащую разборке кнопку меняют на новую.
Демонтаж быстрозажимного патрона
Еще одним узлом, требующим пристального внимания, является быстрозажимной патрон. Бывает, что он тоже выходит из строя. Ремонт заключается в его замене. Чтобы снять быстрозажимное устройство, нужно выкрутить винт внутри патрона
Следует обратить внимание, что винт с левой резьбой, поэтому его нужно откручивать, вращая по часовой стрелке
Затем в патрон вставляется шестигранный ключ короткой стороной, зажимается и резким ударом молотка срывается с резьбы. После этого его по резьбе откручивают руками. Она обычная, правая.
Ознакомившись со статьей, можно сделать вывод, что самые лучшие шуруповерты для использования в домашнем хозяйстве – инструменты производства компании Бош. Они практически не выходят из строя. Главная их проблема – это закономерный износ вследствие длительной эксплуатации или небрежного отношения.
