Как сделать из бензопилы снегоход

Снегоход из мотоцикла: руководство для мастеров

Сделать снегоход из мотоцикла не так уж и просто. Если сборка предыдущих изделий практически не вызывает трудностей, то с этой конструкцией придется помучиться. Для работы потребуются не только инструменты, материалы и техника, но и навыки в работе со сварочным аппаратом и другим оборудованием.

Технология конструирования снегохода

Делают подходящую раму из металлических труб разного диаметра и стальных уголков. Ее основу выполняют в виде прямоугольника (его габариты — 150 х 43,2 см).
Конструируют рулевую балку из металлических уголков (ее размеры – 50 х 50 х 5 мм), ее части обшивают плотными металлическими накладками. Готовую конструкцию устанавливают в горизонтальном положении на сверлильном станке.

Мотоцикл Иж

Раму и готовую балку обрабатывают в местах соединения, подготавливают специальные пазы для надежной фиксации элементов.
Переднюю перекладину рамы оснащают прочным уголком.
Крепят сидение к раме конструкции.
Делают отверстия в лонжеронах.
Между рулевой и средним участком приваривают швеллер.
Подбирают подходящую гусеничную звездочку и резиновую ленту для дальнейшей установки (подходящие габариты – 2200 х 300 мм, толщина – не более 10 мм).
Саму гусеницу аккуратно обшивают капроном, чтобы материал не расслаивался в процессе использования.

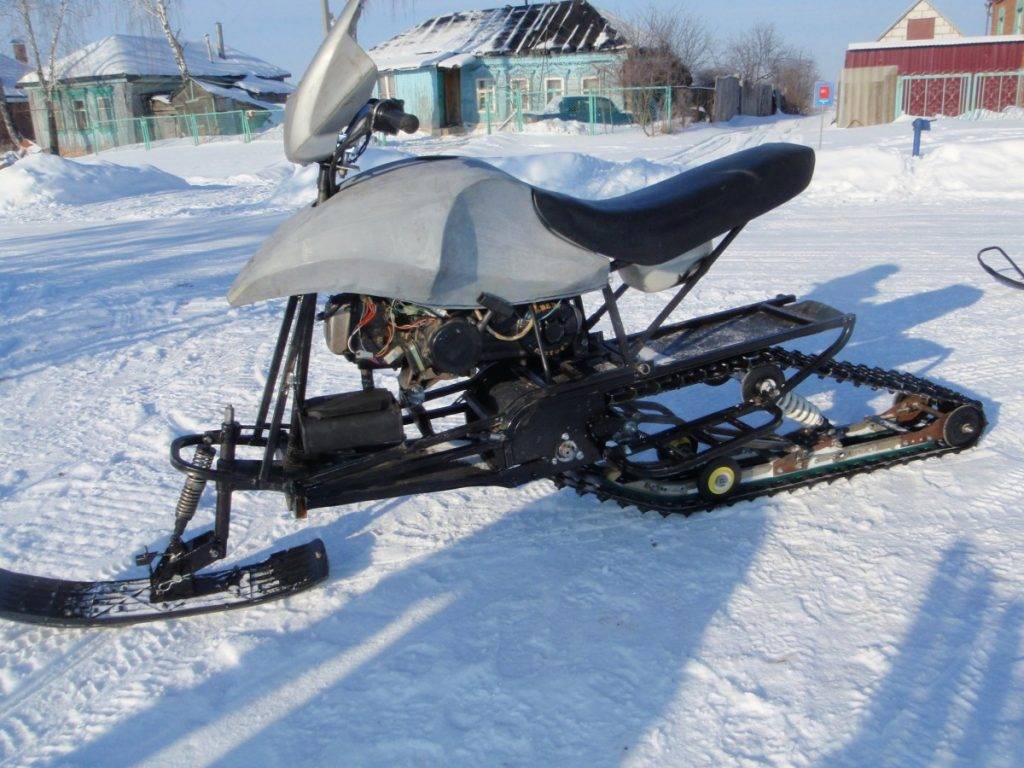

Снегоход из мотоцикла

Устанавливают трансмиссию, которая состоит из переднего и заднего моста. Передний – ведущий, он состоит из трубчатого вала, гусеничной звездочки и катков (сами звездочки фиксируются на сквозные болты). Конструкция заднего моста состоит из гусеничного барабана и трубчатого вала.
Лыжи приваривают к конструкции снегохода (для их изготовления используют листы стали и металлические уголки).

Система управления самодельного снегохода из мотоцикла довольно сложная в конструировании. Она состоит из:

лыж;
продольной тяги;
поперечной тяги.

Важно! Мастера не рекомендуют изменять систему рулевого управления мотоцикла, все органы управления должны выполнять свои первоначальные функции.

Из представленной информации можно сделать вывод: самодельный снегоход из элементов мотоблока, бензопилы или мотоцикла – реальность. Его может изготовить каждый желающий мастер. Для продуктивной работы потребуются лишь определенные навыки, оборудование, инструменты и материалы.

Генератор электрической энергии с ДВС от бензопилы

Большинство современных приборов питаются электрической энергией. Вдали от линий электропередач ее получают главным образом от электрогенераторов. Подобное оборудование переносного типа вместе с аккумуляторами используют и в походных условиях. Чтобы сэкономить средства, можно самостоятельно сделать генератор из бензопилы. Схематически его конструкция представлена ниже.

На фотографии выше цифрам соответствуют следующие конструктивные элементы переносного электрогенератора:

бензиновая пила;
передаточный редуктор;
приводной ремень;
планка для натяжения;
электрический генератор;
панель управления;
зажимы;
упор пилы;
крепежная гайка (предназначена для присоединения к раме редуктора);
ведущий шкив.

Самодельные мини-электростанции оснащают электрогенераторами переменного либо постоянного тока (например, с автомобиля на 12-14 V). От этого зависит величина выходного напряжения и другие его характеристики тока.

Порядок создания самодельного снегохода из бензопилы

При любом варианте изготовления устройство должно содержать определенные системы и механизмы: мотор, трансмиссию, ходовую часть, систему питания, механизм управления, электрооборудование, устройство для впрыска масла. Вся конструкция располагается в корпусе. Перед практическими работами желательно начертить эскизы и схемы каждого узла с размерами и спецификацией.

Для работы необходимы навыки сварщика, слесаря, стандартный набор инструментов слесаря, болгарка, сварочный аппарат, металлический профиль, стальной лист. А в целом, без хорошей технической подготовки и смекалки не обойтись. Обычно на практике мастера реализуют один из двух самодельных вариантов: одногусеничный: 2 передних лыжи+задняя гусеница или двухгусеничный: передняя лыжа+2 задних гусеницы.

Самодельная газонокосилка

Газонокосилки – это техника для уборки травы. Они применяются владельцами частных домов и дач, чтобы придавать земельным участкам привлекательный, ухоженный вид. Модели заводского производства удобны в эксплуатации, но по стоимости они доступны не всем. Сделанная самостоятельно газонокосилка из бензопилы обойдется гораздо дешевле фирменных аналогов. Ее возможностей вполне достаточно для бытового использования.

Домашние мастера собирают различные по виду и возможностям самодельные газонокосилки. Но любая конструкция предусматривает наличие таких элементов:

привода;
каркаса;
ручки;
колес;
ножей;
системы управления;
защитного кожуха.

Процесс изготовления газонокосилки проходит в следующей последовательности:

сваривают каркас подходящего размера, например, из металлических уголков 25 на 25 мм;
с помощью болтов или сварки к раме приделывают ручки из железных трубок;
по углам каркаса монтируют колеса;
снимают с бензиновой пилы ручку и шину;
прикручивают к раме оставшуюся часть инструмента с помощью шпилек с гайками так, чтобы вал редуктора, перевернутого на 90 градусов, был направлен вниз;

удлиняют газовый трос;
из двух металлических трубок изготавливают телескопический вал, который затем присоединяют к редуктору;
делают нож самостоятельно (например, из полотна ручной пилы) или приобретают заводское изделие;
с помощью болтов или сварки соединяют его с валом.

Подойдут колеса от детской коляски, со старой тачки. Если применять трубы разного диаметра, то можно сделать телескопическую рукоятку с возможностью регулировки ее длины — это повышает удобство эксплуатации.

Ножи бывают разных конструкций. Простейший их вариант представлен на нижеследующей фотографии.

Ножи из качественной стали не боятся встречи с небольшими камнями. Они способны косить даже нетолстые кусты. Самодельная косилка некоторыми умельцами дополнительно оснащается травосборником, благодаря которому на участке практически не остается срезанной травы.

Выбор двигателя и редуктора для снегохода

Важное значение имеет выбор бензопилы для самодельного снегохода. Как показывает практика, лучше всего для этих целей подойдут бензопилы от брендов Stihl, Husqvarna и Partner – они достаточно качественные и надежные, поэтому с легкостью выдерживают продолжительные нагрузки

Главное требование к мотору бензопилы – силовой агрегат должен быть полностью исправным. Перед изготовлением снегохода обязательно промойте дроссельную заслонку мотора, замените все фильтра и очистите пространство внутри цилиндров.

Следующая важная деталь снегохода из бензопилы – это редуктор, который также должен быть полностью исправным и готовым к работе. Перед работой его потребуется очистить от старого масла, а после изготовления залить в механизм новый смазочный материал.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

одногусеничная (2 лыжи спереди, 1 гусеница сзади);
двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

Двигатель.
Система питания.
Система впрыска масла.
Трансмиссия.
Ходовая часть.
Рулевое управление.
Корпус.
Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Хорошо подходят такие модели, как Дружба, Урал и Штиль.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

способность работать при низких температурах;
высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

X911AM › Блог › Мотособака своими руками 1.

Сегодня создал отдельную страничку на мотобуксировщика, но так как нарушил права сайта, страничку заблокировали:(((, За маленький промежуток времени, успели набрать 59-подписчиков, драйва-17. И решил для неравнодушных моих читателей все изменения закидывать сюда в личный блог)

Мотобуксировщик — по научному, Мотособака — в народе.Имя своей собаке я ещё не придумал:)В наших краях (Архангельская область) это очень популярный вид транспорта.Мотобуксировщик представляет собой модель класса особо компактных машин — снегоходной техники.Мотобуксировщик спроектирован в первую очередь для тех любителей активного отдыха, которые проживают в городе или просто не имеют необходимых условий для хранения, обслуживания и транспортировки полноразмерного снегохода, и предназначен для загородных прогулок и транспортировки людей и груза от автомобиля до мест, недоступных на других видах техники.Невысокий вес мотобуксировщика, а также низкое удельное давление на грунт, позволяют передвигаться на нем по любым типам заснеженной поверхности. Небольшие габаритные и малый вес позволяют перевозить его практически в любом легковом автомобиле и хранить его в межсезонье не мешая в гараже.Впервые в своей жизни (с моим батей) увидели такое чудо у одного мужичка в 1998году, именно он придумал такой вид транспорта. Мне тогда было всего лишь 12лет, и в такой технике ещё не соображал, но стремился понять. А отец хорошенько изучил конструкцию, и в 2002году вместе сделали примерно такую же модель. Через несколько лет мотособаки появились заводского изготовления, и сейчас они завоевали большую популярность у народа, и продаются уже много разнообразных видов, цена 50000-100000рублей + сани 5-8тыс.рублей.

ИЗ ЖИЗНИ ДАННОГО ПРОЕКТА: на момент постройки (2002год) было маловато финансовых возможностей, да и других возможностей (достать материалы, гаража, токаря и сварщика) так как переехали с Украины в не знакомое место в России. Но ничего, построили из того что нашли . . .ГУСЕНИЦУ сделали из транспортерной ленты, в которой пробивали отверстия стамеской, и для крепости и хорошего сцепления со снегом прикручивали на болты металлические шины и в промежутке 3/1 уголки 20Х20. Вес гусеницы получился тяжеловат, и большой минус — гусеница туго вращалась. В дальнейшем её заменили на гусеницу от снегохода Буран, и о чудо вся система легко вращается от руки, за одно и сбросили вес конструкции.ДВИГАТЕЛЬ первый ставили от бензопилы Урал, потом у него что-то полетело, и заменили двигатель на другой от бензопилы Дружба (такой же двигатель был и у изобретателя такой породы транспортного средства). С этим движком собака жила и почти не болела таская на себе и за собой рыбаков, тяги и скорости вполне хватало. Но есть большие минусы с этими моторами: Громко работают, Плоховато заводятся, особенно если обсушить бак.В 2004году я ушёл на 2года служить в армию, и всё, с того момента собака своим ходом больше не выезжала, ездила только в машине с одного гаража в другой, и пару раз чуть не была выброшена на вольные хлеба. Но тут в прошлом году проскакивала ещё одна мысля, поменять моторчик, и другой раз можно будет сгонять на рыбалку по дальше, чем проходишь пёхом. Да и ещё одно развлечение при выезде на природу зимой шашлычок + прокатиться желающим на мотособаке. Машины у меня большие, так что для такого зверька места в багажнике найдётся без проблем.В прошлом году осенью, почти зимой подъехал к своему гаражу и тут подъехали молодые парни на скутере, в прошлый раз они так подъезжали и продали мне хороший инструмент за не дорого, а в этот раз предложили скутер за копейки на котором приехали (мол уже снег лежит, скутер не в теме) и тут меня посетила мысля, сам скутер мне и даром не нужен, а мотор можно попробовать впихнуть на мотособаку.Вот пролежав скутер и мотособака уже год в гараже, не женившись.И на прошлой неделе дошли мои руки, разобрал скутер и собаку, начинаю по тихоху сращивать:)))Пока собираю для пробы, и подбора звёздочек. В дальнейшем будет по максимуму разобран и покрашен.

Изготовление снегохода

Домашние мастера сумели сделать снегоход из бензопилы. Машина состоит из следующих конструктивных элементов:

рамы;
двигателя внутреннего сгорания (ДВС) мощностью около 5 л.с.;
подвески, имеющей амортизатор;
руля;
пассажирского сиденья;
лыж либо гусениц;
системы управления (сцепления, газа).

Снегоход собственного производства можно оснастить по выбору лыжами или гусеницами. Если ставить лыжи, то получатся аэросани, которые будут похожи на представленный на фотографии далее образец техники. Движение такой машины будет осуществляться за счет вращения винта. Аэросани сделать проще, чем снегоход.

При выборе гусениц важным моментом является организация продуманного узла передачи вращательного момента к ним от двигателя. На создаваемый снегоход, возможный внешний вид которого показан на фото далее, потребуется установить центробежное сцепление вместе с цепью и ремнем. Для увеличения тяговых возможностей привода рекомендуется оснащать гусеничный вал шестерней большего диаметра, чем у двигателя.

В качестве руля подойдет данная деталь от велосипеда либо со скутера. Также можно его сделать из металлических трубок.

Самодельный велосипед с мотором

Народные умельцы выдумали множество вариантов, как переделать велосипед в мопед. Их смысл сводится к следующему:

берется велосипед;
к багажнику либо раме прикрепляется мотор с бензобаком;
устанавливается редуктор (имеющий передаточное соотношение 18 к 1) и специальная передача;
монтируются дополнительные амортизаторы;
ставится тормоз.

Вместо редуктора используют две зубчатые пары, соединяющиеся друг с другом с помощью велосипедной цепи. За основу часто берут различные старые велосипеды (как на фотографии далее), а более современные (горные) модели используют значительно реже.

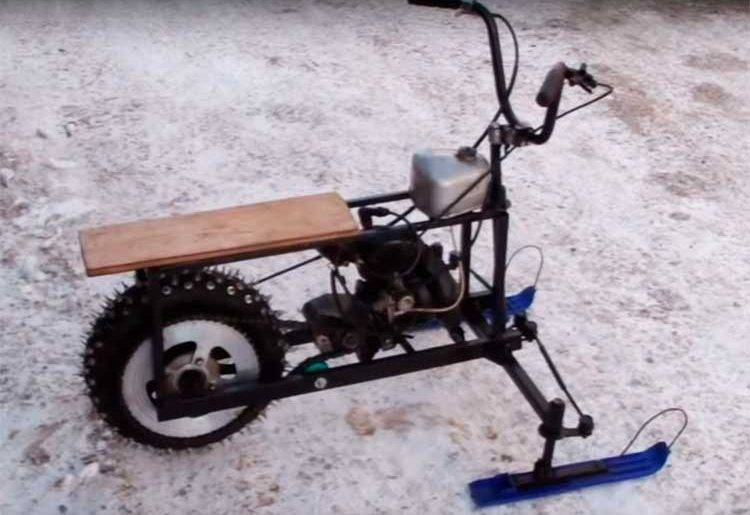

Агрегат из бензопилы

На базе этого инструмента можно изготовить детский снегокат. Однако и взрослые могут использовать самодельный снегоход из бензопилы. На первом этапе предстоит определиться с типом инструмента. Его марка не имеет принципиального значения, если силовая установка исправна. Чтобы сделать снегоход из бензопилы, кроме мотора, потребуется редуктор.

Для изготовления рамы можно взять металлические уголки и две пластины. Сначала загибаются края листов под углом в 90 градусов, а затем в них сверлятся отверстия. В передней части конструкции монтируется гусеничный вал, а в задней — ось для зубчатых колес. Также к нижней части рамы следует приварить кронштейны, параллельно друг другу.

В нижние пазы устанавливается ось для 18 опорных катков, расположенных в шахматном порядке. На лонжероне необходимо установить 3 стойки, изготовленные из уголка. Для усиления конструкции, стойки соединяются поперечными балками. В передней части крепится второй лист, на котором будут размещаться промежуточный вал и редуктор. Следующим шагом станет изготовление подрамника из металлических труб.

На трубчатый приводной вал устанавливается фланец. На оконечности вала привариваются цапфы, причем правая должна иметь большую длину в сравнении с левой. На это удлинение затем будет установлена звездочка цепной передачи. Так как снегокат не способен развивать большие скорости, то можно обойтись без тормозной системы.

Originally posted 2018-07-04 08:21:07.

Советы по пользованию

Важно понимать, что любые самодельные транспортные средства тяжело регистрируются в официальных органах, что означает следующее:

По закону, снегоход из бензопилы нельзя назвать регламентированным транспортным средством, поэтому ответственность за эксплуатацию и возможные последствия лежит только на его владельце. Чтобы избежать проблем, рекомендуется использовать агрегат в отдаленных от разных служб местах.
Несмотря на сходства, снегоход и плавающий вездеход являются разными машинами.
Из-за незначительной мощности двигателя использовать снегоход для транспортировки грузов не рекомендуется. Аппарат подходит для передвижения одного человека.
Если устройство будет эксплуатироваться в ночное время, на него можно установить осветительные приборы. Они повысят функциональность снегохода и сделают его комфортным для разных условий эксплуатации.

Окучник из бензиновой пилы

Окучник представляет собой узкоспециализированную технику, которая используется для окучивания картофеля. Одновременно происходит удаление сорняков между рядами.

Собрать окучник из бензопилы несложно. Его конструкция изображена на схеме ниже.

Цифровому обозначению на схеме соответствуют следующие элементы конструкции:

1 – рукоять управления мотором;
2 – тросик;
3,4, 7, 10 – звездочки передач;
5 – цепь;
6 – колесо;
8 – ручка;
9 – топливный бачок;
11 – крепление мотора;
12 – площадка под двигатель;
13 – ДВС;
14 – рама;
15 – плуг (насадка окучника).

Работа самодельного окучника показана далее в ролике.

Кроме рассмотренных вариантов, взяв за основу привод от бензиновой пилы, своими руками можно сделать квадроцикл, мини-вертолет, лебедку, ямобур или ледобур. Для большинства самоделок подходит двигатель мощностью 2-3 кВт (приблизительно 2,7-4,1 л.с.), например, от бензопил «Штиль», «Дружба», «Урал». Но для вертолета потребуется мотор с большим данным параметром. Чтобы выяснить требуемую конкретную величину мощности, понадобится в этом случае проводить точные инженерные расчеты.

Для переделывания рекомендуется использовать старый недорогой инструмент, чтобы в случае быстрой поломки созданного механизма не понести особых финансовых потерь. Лучше использовать модели, которые легко разбираются, а найти на них детали при необходимости замены не составляет труда. Во время сборки следует внимательно соединять детали, следя за тем, чтобы они состыковывались без проблем. Заранее созданные чертежи облегчат и ускорят процесс. В любом случае самодельный агрегат должен быть безопасным.

Схема изготовления снегоход из бензопилы «Урал» своими руками

Большинство мастеров отдают предпочтение отечественным моделям бензопил, аргументируя это их дешевизной и доступностью. Поэтому есть смысл изготовить первый снегоход из бензопилы советского производства.

В первую очередь понадобится собрать схемы и чертежи снегоката. Они необходимы для правильного соединения таких узлов:

Силовая установка (еще нужно подумать над местом крепления ведущего вала).
Трансмиссия.
Гусеничный механизм или лыжи.

При этом необязательно заниматься гусеничным механизмом снегохода самостоятельно. Можно воспользоваться готовым комплектом от «Бурана».
