Как сделать из культиватора снегоуборщик своими руками

Варианты конструкций самодельных снегоуборщиков

Основная задача снегоуборщика – это захват и отбрасывание снежных масс с места их скопления, например, с тротуара. Снегоуборщики, сделанные народными умельцами, имеют различную конструкцию. Но по типу захвата снега модели различаются на шнековые и роторные.

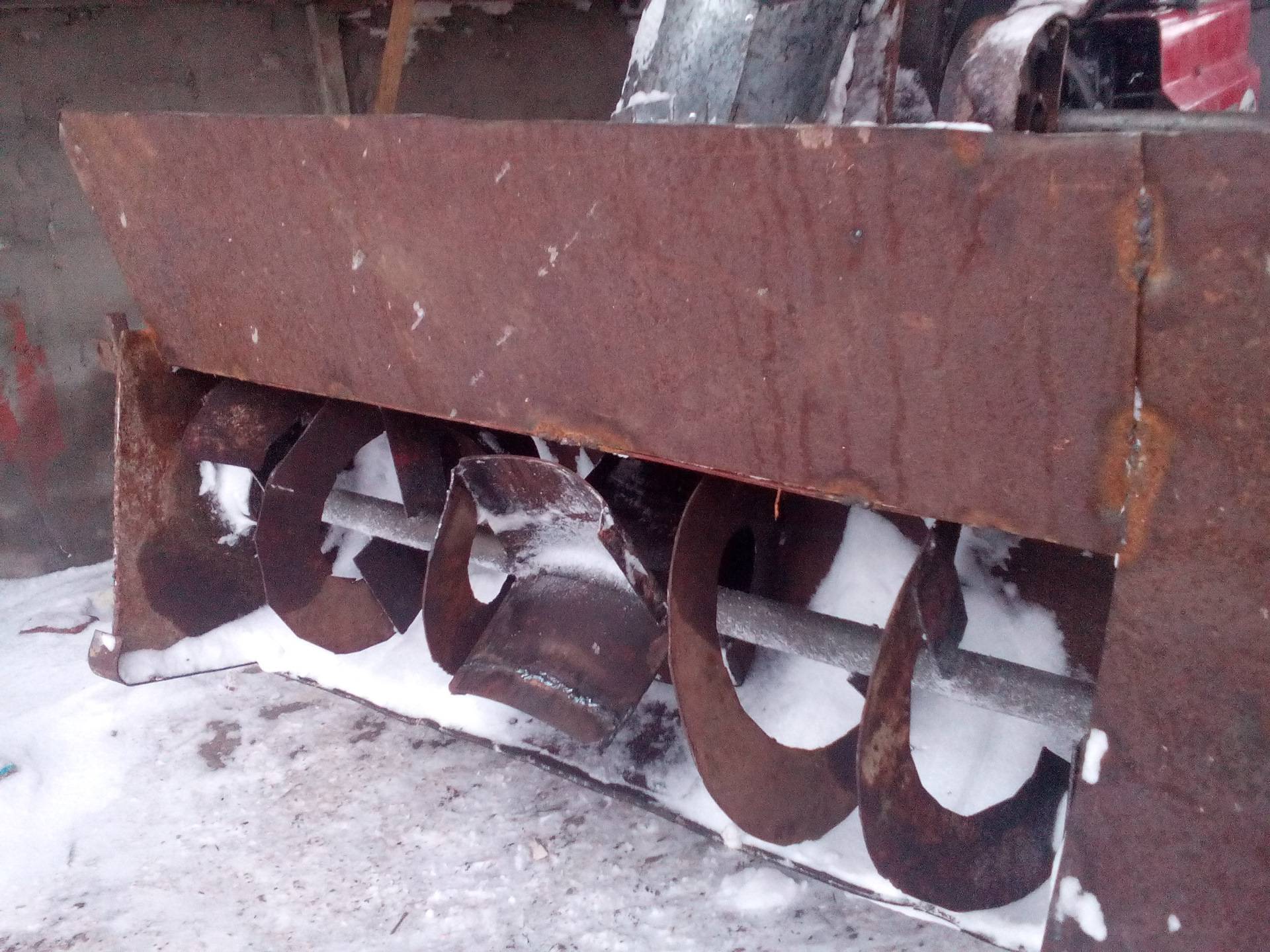

Шнековый агрегат

Основной частью агрегата для уборки снега является шнек, напоминающий винт из мясорубки.

Шнековые агрегаты бывают двух видов.

  1. Одноступенчатые. Оснащаются одним шнеком в виде спирально расположенных ножей. Спиральные ножи состоят из двух частей и сходятся по центру, где расположены подбрасывающие лопатки. При передвижении механизма ковшом подрезается слой снега, который сразу же попадает под вращающиеся ножи. Последние измельчают снег и двигают его к центральной части корпуса. Поскольку по центру шнека расположены лопатки, то они захватывают измельченный снег и выбрасывают его в установленное в задней части ковша сопло. Чем выше скорость вращения вала с лопатками, тем дальше отбрасывается снег. Ножи шнека могут быть как с ровной кромкой, так и с зубчатой. Ножи с гладкой кромкой используются для уборки свежевыпавшего снега, и часто изготавливаются из транспортерной ленты. Зубчатый шнек используют если требуется убрать заледенелый и слежавшийся снег.
  2. Двухступенчатые. Это модернизация снегоуборщика шнекового типа. В его конструкции также присутствует шнек. Но для лучшего выброса снега в задней части ковша устанавливается ротор, имеющий 2 или больше лопастей. Работает шнекороторный снегоочиститель по такому же принципу, как и одноступенчатый агрегат, но благодаря лопастям ротора снег лучше измельчается и выбрасывается на большое расстояние (до 15 метров). На следующем рисунке показано устройство снегоуборщика двухступенчатого типа.

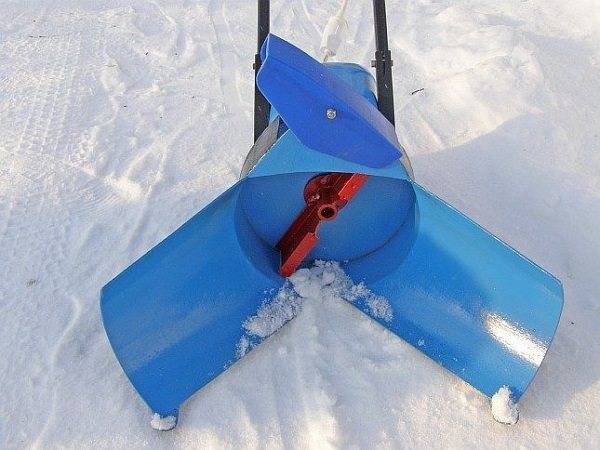

Роторный агрегат

Снегоуборочник роторного типа имеет самую простую конструкцию и состоит из круглого корпуса “улитки” и направляющих лопаток. В верхней части корпуса расположен рукав, через который выбрасывается снег.

В центральной части улитки установлен ротор с лопастями. Данная крыльчатка приводится в движение двигателем (бензиновым или электрическим). Ротор, вращаясь на высоких оборотах, захватывает снег, измельчает его в корпусе улитки и выбрасывает через рукав наружу.

Снегоотбрасыватели, сделанные умельцами для дома, могут быть двух типов.

  1. Со стационарным приводом. Мотор устанавливается в агрегат, после чего он становится полноценным снегоуборщиком.
  2. В качестве дополнения для других агрегатов (мини-трактору или мотоблоку). Поэтому на данные механизмы мотор не устанавливают. Передача вращательного движения от двигателя на ротор происходит посредством цепной или ременной передачи.

Как сделать газонокосилку из снегоуборщика

Если был сделан роторный снегоуборщик своими руками, то возможно его использование в качестве газонокосилки. Перед тем как сделать триммер, потребуется составить план и отразить его в чертежах.

План создания триммера:

  • создается чертеж на основе всех особенностей снегоуборщика, который может быть как самодельным, так и заводским;
  • все снегоуборочное оборудование снимается;
  • к роторной части прикрепляется через привод или адаптер устройство для скоса травы;
  • после закрепления всех элементов косилка должна быть проверена.

Стоит учитывать, что переделка одной техники в другую не всегда возможна. Часто возникают значительные сложности, если снегоуборочный агрегат был оборудован шнековым механизмом. Это механизм является более оптимальным вариантом, но требует использования только заводских элементов, а также нуждается в хорошей мощности.

Есть ряд культиваторов небольшого размера, которые позволяют использовать их как в качестве снегоуборщика, так и в качестве триммера. Но для этого потребуется использование дополнительных насадок и оборудования. При таком варианте смена дополнительных элементов производится по инструкции, приложенной к технике, или по стандартному варианту:

  • снимается снегоуборочный комплект элементов;
  • агрегат очищается и подготавливается к замене навесного оборудования;
  • устанавливаются специальные элементы для скоса травы;
  • техника проверяется в действии и производится обкатка.

Существует важный момент, все самодельные агрегаты могут иметь как переделанные элементы, так и специальные покупные. При необходимости на рынке имеются дополнительные механизмы от различных производителей. Но здесь требуется смотреть по характеристикам двигателя, так как от мощности зависит очень много. Например, при недостаточной мощности самодельная техника не будет работать исправно или отличаться достаточной производительностью.

Гибридность устройств позволяет получить максимальную полезность из них

Двигатель для самодельного снегоуборщика – как правильно выбрать?

Мотор представляет собой основу снегоочистителя из культиватора. Именно от свойств и характеристик двигателя непосредственно зависит стабильность и скорость интенсивной работы снегоуборщика.

У каждого изготовителя есть 2 варианта – использовать для сборки снегоуборщика бензиновый или электрический мотор от культиватора. При этом нужно учитывать условия, в которых будет эксплуатироваться самоделка.

Если снегоуборщик из культиватора не будет поддаваться длительным высоким нагрузкам, то для его оснащения можно выбрать электромотор. Если двигатель обладает хорошим качеством и мощностью в пределах 2–2,5 кВт, то снегоочиститель на его основе сможет уверенно справиться с уборкой толстого слоя свежевыпавшего снега. Такой машиной можно расчищать и небольшие сугробы, однако нужно помнить, что во время уборки ей потребуется девать время на остывание мотора и других работающих механизмов.

К минусам использования электромотора для сборки агрегата из культиватора относиться его уязвимость при эксплуатации в регионах с резкими переменами влажности и температуры. При перепадах погоды провода и другие детали электросхемы снегоуборщика могут окислиться и выйти из строя. Чтобы не допустить этого, нужно хранить машину в обогреваемом помещении и использовать ее при стабильной температуре воздуха.

В число недостатков бензиновых самодельных снегоуборщиков из мотокультиваторов входит необходимость их регулярного обслуживания. Владельцу машины потребуется регулярно настраивать и промывать карбюратор, а также чистить и менять воздушный и топливный фильтр. Без этих процедур агрегат довольно быстро выйдет из строя.

Виды снегоуборочной техники для дома

По типу двигателя снегоуборщики классифицируются на электрические и бензиновые устройства. По способу очистки от снега модели могут быть двухступенчатыми и одноступенчатыми.

Конструкции делятся и на такие разновидности:

  • самоходные имеют в устройстве гусеничный или колесный привод;
  • несамоходные модели, управление в которых производится ручным способом.

Самоходная конструкция

Несамоходные агрегаты подходят для небольших участков, так как их перемещают своими силами. Такие конструкции отличаются небольшой мощностью и обладают такими преимуществами, как экономичность, аккуратность и мощность.

Самоходное оборудование бывает гусеничным и на колесах. Гусеничные модели относятся к категории профессиональных.

Составляющие элементы снегоуборочной техники

Как переделать снегоуборщик в культиватор

Очень часто встречается культиватор два в одном вместе с газонокосилкой или другой техникой. Если это заводской вариант, например, на основе мотоблока был собран агрегат, то для этого потребуется смена основных деталей закрепления навесного оборудования и установка требуемых деталей.

Фактически, для переделки заводского или полузаводского варианта снегоуборщика в культиватор достаточно снять все дополнительные элементы, само оборудование и адаптеры. После этого устанавливается уже культивационная техника. Это подходит даже для маломощных агрегатов.

Если снег убирался самодельным оборудованием, то потребуется снять часть запчастей, которые были установлены согласно чертежам. После этого уже привод переключается на снова установленное оборудование, но уже культивационного характера.

В данном видео рассмотрим как сделать снегоуборщик из триммера:

В таком случае требуется действовать согласно инструкции:

  • создается предполагаемый чертеж культиватора;
  • схематично чертится характер подключения навесного оборудования другого типа;
  • далее необходимо составить план поэтапного сбора, так как возможна необходимость в использовании адаптеров и удлинении рамы техники;
  • производится разборка агрегата;
  • двигатель оставляется на раме, которая удлиняется или расширяется при необходимости;
  • образуется соединение с новыми частями культиватора, в частности, с фрезами или другими элементами;
  • устанавливается универсальная сцепка;
  • при необходимости используется адаптер;
  • производится сборка культиватора на базе основы;
  • попутно идет подключение всех систем;
  • после сборки техника проверяется на качество работы во время обкатки.

Такой план является стандартным для переделки техники в культиватор. Стоит учитывать, что большинство снегоуборочных мотоблоков в этом не нуждается, так как в их случае достаточно сменить и переподключить навесное оборудование.

Особенности трансформации культиватора в снегоуборочную машину

Основная функция снегоуборочной машины из используемого в хозяйстве культиватора заключается в очистке придомовой территории от снежных масс. Зачастую расстояние, на которое способен отбрасываться снег, достигает 8–9 м. Самодельный снегоуборщик из культиватора обладает простой конструкцией и надежным металлическим корпусом с минимум пластиковых элементов – это делает снегоочиститель полностью защищенным от любого вида механических повреждений и попадания влаги.

Рабочим органом снегоуборщика из используемого культиватора выступает вращающийся вал обязательно шнекового типа. Внутренняя часть конструкции снегоочистителя комплектуется ремнями и надежными специализированными переходниками, функция которых заключается в создании толчков, необходимых для отбрасывания снежных масс на крайне большие расстояния. Активировать снегоуборщик можно при помощи подсоединения валов имеющегося культиватора и самодельного снегоуборщика через передачу ременного типа.

Установка и правила эксплуатации

Перед тем как установить снегоуборщик на мотоблок необходимо ознакомиться с заводской инструкцией. При эксплуатации выбирайте скорость передвижения, соблюдайте регулировки направляющего козырька, чтобы летящая масса не нанесла вред прохожим и окнам зданий.

Перед уборкой снега навесное оборудование крепится на специальный прицепной узел на раме тягового агрегата. Алгоритм действий:

  1. Если прицепной узел выполнен в форме скобы, нужно вынуть штырь, присоединить насадку и вставить его назад. Зафиксировать конструкцию болтами.
  2. Снять защиту шкива на ВОМ. Клиновым ремнем соединить шкив ВОМ и шкив на снегоуборочной насадке. Создать необходимое натяжение при помощи регулировочного механизма.
  3. Надеть защитный кожух и вручную проверить отсутствие трения, провернув механизм.
  4. Можно приступать к работе. Не стоит забывать периодически проверять надежность сцепки, поскольку от этого зависит безопасность самого человека, а также работоспособность агрегата.

Как сделать снегоуборочную машину из мотоблока своими руками – инструкция с чертежами по сборке

Для того чтобы существенно сократить время на переустановке мотора, следует установить на самодельном транспорте быстросъёмные крепления.

Создать уборочный агрегат можно на токорном станке ТВ-6. Для изготовления снегоуборщика для мотоблока своими руками, рекомендуется придерживаться чертежей.

Чертеж 1

и инстуркций:

  • Изготавливается короб из железных листов, концы которых загибаются в подобие лыж.
  • Из трубы делается вал, толщиной не менее 5 см.
  • В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повёрныты не 180 градусов по отношению друг к другу.
  • Саморучно изготавливается шнек из транспортёрной ленты (1,5 м в длину и 10 мм в толщину). Электролобзиком вырезаются 4 кольца из ленты (диаметром=28см). Если в наличие нет электролобзика, то заменит его можно специальной дощечки с ввёрнутыми в неё двумя шурупами.
  • Применяется такая дощечка по типу циркуля — вращениями по кругу. При таком способе изготовления получаются качественные кольца.
  • В кожухе, созданного из оцинкованного железа, сделать отверстие напротив разбрасывателя и установить в него трубу. Эта труба будет служить разбрасывателем снега.К трубе привариваются держатели по обе стороны разбрасывателя.

  • Над приводном вале шнека нужно установить шестерёнку или шкив (выбор зависит от привода).К готовым пластинам приваривается шнек по два кольца с каждой стороны).Кольца с одной стороны разрезаются и свариваются с началом другого конца.
  • Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5 — 10 см от свободного конца.
  • Выбираем привод шнека.
  • Это может быть, как цепной, так и ременной. Использовать ременной привод следует, если на двигателе имеется шкив и если шнек при работе заклинит, то ремень будет благополучно проскальзывать.
  • Корпус захвата по размеру должен быть больше на 2 — 3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, но небольшой зазор между ними сохранится.
  • Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающемся в случае заклинивания шнека.
  • Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
  • Проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
  • У короба на боках закрепить стаканы.
  • Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб. Болты обязательно затягивать гайками.
  • Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5 — 10 см.

  • Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающей снегу направление. Крепится этот желоб на корпус трубы, расположенной на шнеке, с аналогичным размером.
  • Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
  • На конце вала приваривают звёздочку для смены скоростей.
  • Звёздочку и вал соединяют с мотоблоком при помощи цепи.
  • Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно установить деревянные бруски. Или прикрутить полоски пластика.
  • Изготовить раму из стальных уголков (50 * 50 см). К поперечно установленным уголкам прикрепляются углы размером 25 * 25 мм. На них и крепится силовой агрегат.
  • Ручка машины крепится болтами на продольные уголки.
  • После того, как сборка завешена, мотоблок-снегоуборочник можно покрасить баллончиком.

Из чертежей, указанных ниже можно собрать, как самостоятельную машину-снегоуборщик, так и насадку на мотоблок.

Чертеж 2

Чертеж 3

Чертеж 4

В народном хозяйстве часто встречаются рабочие машины «Нева».

Чертёж создания снегоуборщика своими руками на мотоблок «Нева», выглядит следующим образом:

Чертеж 5

Изготовление ротора

Чтобы изготовить роторный снегоуборщик, можно использовать чертежи, приведенные ниже.

Материалом для изготовления ротора и его лопаток служит листовая сталь толщиной 2 мм. Корпус ротора изготавливается из кровельного железа или из более тонкой, чем 2 мм, листовой стали. Все размеры деталей указаны на чертеже.

Передача вращения от двигателя на вал ротора может осуществляться с помощью ремня или цепи. Также к валу ротора можно подсоединить вал редуктора электрического триммера или бензокосы. Благо, данные агрегаты уже имеют угловой редуктор. Вся конструкция устанавливается на раму с шасси. В результате вы получите легкий ручной снегоуборщик на колесах.

Более простую конструкцию агрегата, установленного на раме с полозьями, можно собрать по схеме из старого журнала.

Благодаря приведенным выше чертежам, сборка снегоуборочника не может вызвать затруднений у любого домашнего мастера.

Нередко возникают ситуации, когда требуется убирать снег в темное время суток: в таком случае фара для снегоуборщика станет полезным дополнением. Если установить фару на электро снегоуборщик достаточно просто, то с агрегатами, работающими от ДВС, дела обстоят сложнее: требуется подключение к электрической схеме аппарата с использованием специальных реле и электронных плат. Но все же выход из данной ситуации есть. Можно приобрести обычный диодный фонарь и прикрутить его к агрегату.

https://youtube.com/watch?v=fnakRbqaeW4

Сборка шнекового снегоочистителя

Снегометы, в основе которых используется шнек, являются самыми мощными и способными справляться даже с обледенелым снегом. К тому же шнек чаще всего используется в самоходных снегоуборочных машинах.

На базе бензопилы

Изготавливается данная снегоуборочная машина своими руками достаточно просто. Поскольку она будет работать от двигателя бензопилы, то потребуется несколько дополнительных деталей для цепного привода. Для этих целей можно использовать переднюю и заднюю звездочки от мотоцикла, а также цепь от него.

Как изготавливается рама и шнек, было описано выше. К раме приделывается длинная рукоятка. На вал шнека с правой стороны устанавливается большая звездочка от мотоцикла, а на вал двигателя бензопилы – маленькая. Далее, бензопила устанавливается на раме, после чего на звездочки одевается и натягивается цепь. Для управления двигателем тросик газа выводится на рукоятку, прикрепленную к раме.

Ниже приведены чертежи самоделки на шасси, где в качестве основной части привода применяется бензопила.

На базе триммера

Чтобы изготовить шнековый снегоуборщик из электрического триммера или из бензокосы, потребуется установка редуктора: он будет служить для передачи вращательного движения от вала триммера на вал шнека.

Но здесь есть один нюанс. Редуктор для данного типа агрегатов стоит достаточно дорого, и покупать его для изготовления приставки к триммеру нецелесообразно. Поэтому на базе последнего изготавливают снегоуборочники роторного типа, о которых будет говориться далее.

На базе мотокультиватора (мотоблока)

Самым простым дополнением к мотоблоку является отвал для снега.

Самодельная снегоуборочная насадка (лопата) на мотоблок прикручивается к раме агрегата, после чего он превращается в небольшой бульдозер.

Совет! Вместо отвала к передней части рамы мотоблока или мотокультиватора можно прикрепить шнек, в результате чего вы получите снегоуборочную самоходную машину. Данная приставка для мотоблока в случае ненадобности легко отсоединяется от основного агрегата.

Ниже приведена схема, на которой хорошо видна конструкция снегоуборщика на базе культиватора.

Схема расшифровывается следующим образом.

  1. Привод снегоуборщика, соединяющий двигатель со шнеком.
  2. Привод гусеницы.
  3. Ремень привода.
  4. Ролик (паразитный) для обеспечения заднего хода.
  5. Промежуточный вал.
  6. Ролик для натяжки ремня. Благодаря ему обеспечивается движение агрегата вперед.

Самоходный снегоуборщик значительно облегчает уборку снега, особенно на больших территориях, где использование аппарата на лыжах, толкаемого оператором, требует больших затрат физических сил последнего.

Общие принципы изготовления снегоуборщика

Изготовление любого самодельного устройства, в том числе и снегоуборочной машины, начинается с понимания чего вы хотите добиться.

Все такие самоделки можно условноподелить на три категории:

  • снегоотбрасыватели с внешним двигателем;
  • снегоотбрасыватели с собственным двигателем;
  • бульдозерные отвалы.

Снегоотбрасыватели с внешним двигателем, которые можно изготовить своими руками, представляют из себя различные насадки на:

  • мотоблоки:
  • мотокультиваторы;
  • минитракторы;
  • квадроциклы.

Внешний мотор вращает приводной вал или шкив, через который его энергия поступает на снегоуборочный агрегат и обеспечивает работу шнекового или шнекороторного механизма.

В качестве внешнего мотора для самодельного снегоуборщика чаще всего используют бензиновый или дизельный двигатель от различной сельскохозяйственной техники.

Преимущество навесной снегоуборочной техники с внешним мотором в том, что в большинстве случаев основной агрегат оснащен самоходным приводом.

Благодаря этому такой снегоуборщик не приходится толкать.

Ведь за счет самоходного привода он движется самостоятельно.

Снегоотбрасыватели с собственным двигателем делают своими руками обычно на базе бензинового или дизельного мотора.

В качестве двигателя можно использовать любой мотор подходящей мощности.

Например, силовой агрегат от разобранного мотоблока или бензопилы вполне подойдет для изготовления самодельного снегоочистителя.

Такой мотор устанавливают на общую раму, к которой крепят шнековый или шнекороторный механизм.

Между мотором и механизмом устанавливают:

  • редуктор;
  • систему, обеспечивающую подключение и отключение механизма.

Бульдозерные ковши устанавливают на самоходные устройства, благодаря чему они успешно отгребают снег с траектории своего движения. Размер ковша зависит от размеров самоходного устройства.

В такой комбинации многое зависит от:

  • состояния колес самоходного устройства;
  • его минимальной скорости.

Нижнюю часть ковша изготавливают из толстой жесткой резины (в том числе из транспортерной ленты подходящей толщины), благодаря чему она не повреждает дорожное покрытие.

Принцип работы снегоуборочного мотокультиватора

Снегоуборщики из культиватора пользуются популярностью, так как именно с их помощью можно отбросить снежные массы на наибольшее расстояние. Иногда оно достигает 12 метров. Такая снегоуборочная машина имеет стандартный корпус из метала, внутри которого помещен шнековый вал с возможностью к вращению.

Снег отбрасывается на большое расстояние за счет мощных толчков, которые обеспечиваются за счет наличия надежных переходников и ремней в системе. Для активации работы устройства требуется произвести соединение двух валов (мотоблока и снегоуборщика) через ременную передачу.

Типы снегоуборочного оборудования

В специализированных магазинах сегодня можно приобрести различные механизмы, облегчающие работу на поле. Все более популярным становится и снегоуборочное оборудование. На данный момент существует четыре основных вида снегоочистителей:

  • Бульдозерного типа — располагается спереди мотоблока.

  • Шнековые — снег захватывается с помощью шнека, который и перемещает его к отверстию трубы.
  • Вентиляторно-лопастной — снежинки с помощью вентилятора доставляется в наклонную трубу, после чего выбрасывается.
  • Воздушно-вентиляторный — снежинки втягиваются сильной струей воздуха и удаляются в противоположную сторону.

Если оборудование для уборки снега приобретается в магазине, то все четыре типа отлично справляются с поставленной задачей

Но если интересует вопрос, как сделать снегоуборщик своими руками на мотоблок, то стоит обратить внимание лишь на первые три вида. Для изготовления воздушно-вентиляторного снегоотбрасывателя потребуется мощная силовая установка и с ее поиском могут возникнуть проблемы

Снегоуборочная машина: что это такое и область применения

Снегоуборщик – это универсальное оборудование для автоматической уборки снежных насыпей на больших территориях. Снегоуборочная машина для дома позволяет сэкономить массу времени и освобождает человека от тяжелого труда.

Самодельные конструкции подходят для расчистки прилегающих территорий магазинов и кафе. Также подобная техника используется коммунальными службами и всевозможными предприятиями.

Снегоуборочные конструкции можно сделать самостоятельно или приобрести у известных брендов

Снегоуборочное оборудование имеет следующие преимущества:

  • не требуется сложное техническое обслуживание;
  • при необходимости ремонт проводится быстро и без крупных финансовых трат;
  • техника проста в управлении.

Особенности устройства на примере отдельной модели

При выборе снегоочистителя необходимо обратить внимание на следующие факторы:

  • Объем ковша.
  • Мощность двигателя.
  • Скорость передвижения.
  • Расход топлива, если оборудование работает на бензине.
  • Способы запуска.

Чертежи шнекового механизма

Для небольших участков подойдет шнековый снегоочиститель, который отличается компактными размерами и работает от розетки. Чтобы убирать большие территории потребуется шнекороторный агрегат с многоступенчатой коробкой передач и большим ковшом. Это оборудование справится даже с сугробами.

Обычные снегоуборщики представляют собой устройство из управляющих элементов, двигателя и прочного корпуса. Также в конструкции есть спиралеобразные приспособления для уборки снега.

Чертеж большой машины, которая применяется для расчистки улиц

Заключение

Самостоятельное создание модели снегоуборщика очень выгодно в экономическом плане. Минимальная стоимость автоматизированной модели составляет 20000-30000 рублей. Если приобретать только насадку к мотоблоку, то можно рассчитывать на в половину меньшую сумму.

Если собирать конструкцию самостоятельно, можно потратиться только на недостающие элементы и задействовать время в течение 2-3 дней. Самодельный варианта снегоуборщика из культиватора Крот или других моделей является наиболее выгодным и достаточно эффективным вариантом. Однако, если после прочтения статьи вы обнаружили, что собрать собственный агрегат вам не по силам, то задумайтесь над приобретением снегоуборщика Хускварна, который может и стоит дороже, но прослужит вам долгие годы.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
