Как собрать стартер на триммер husqvarna 128

Профилактика проблем

В какой-то момент трудности со стартером появляются на любом триммере

– Stihl FS 55, «МТД 790» либо другой марки. Отсрочить возникновение таковой неисправности можно, но для этого необходимо заботливо обращаться с инвентарем. А именно — не следует совершать очень резкие рывки, это приведет к обрыву шнура либо к вылету пружины. Не рекомендуется подвергать бензокосу ударам либо другим физическим воздействиям. Если корпус стартера разобьется, ашнур оборвется, его может намотать на маховик мотора. Это приведет к сорванному шкиву и лопнувшей пружине. READ Можно Ли В Триммере Использовать Металлический Тросик

Итак, найдя, что на бензокосе сломался стартерный механизм, не следует сходу торопиться за помощью к спецам. Зная, как устраняется неисправность и/либо производится подмена детали, ремонтные работы можно выполнить без помощи других. Для этого не требуется никакого специфичного инструмента. Поначалу процедура может показаться сложной и мучительной, но бессчетные в сети Веб, посвященные ремонту стартера, посодействуют решить делему очень стремительно и просто.

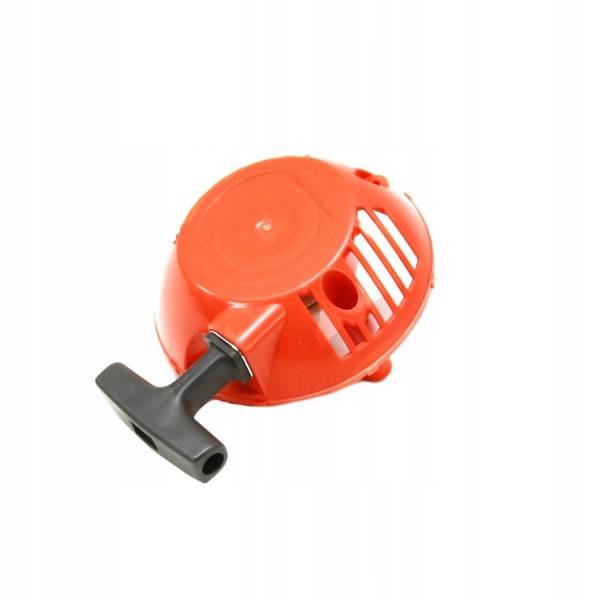

Ручной стартер

для бензокосы либо бензинового триммера – механический узел, в состав которого заходит шкив, поставленный на храповик. На шкив в начальном положении намотана верёвка. При старте она растягивается наружу. Шкив подпружинен – стоит для вас отпустить конец верёвки, как она смотается назад. В качестве пружины употребляется плоская лента, свёрнутая в кольцо. Она припоминает пружину в огромных механических часах, которые заводят раз в денек. Сам стартер размещается почаще на заднем, чем поближе к фронтальному торцу косилки либо триммера. Чтоб верно создавать все манипуляции со стартером для бензокосы, следует знать особенности устройства и установки.

Определите категорию Вашего проекта

Какой бы великолепной ни была Ваша идея, она не имеет никакого значения, пока Вы не сможете превратить её в физический продукт, который могут использовать другие люди. Кикстартер позволяет собрать деньги только для тех проектов, которые имеют окончательную цель и которые приведут к конечному продукту.

READ Бензотриммер Не Набирает Обороты Причина

Эти проекты также должны соответствовать одной из категорий Кикстартера: Искусство, Комиксы, Танец, Дизайн, Мода, Кино, Еда, Игры, Музыка, Фотография, Издательство, Технологии и Театр.

Кроме того, Ваша кампания не может собирать деньги на следующее:

Проекты не могут предлагать финансовую, медицинскую консультацию или советы в области здоровья.

Эти рекомендации помогут вам сузить круг Ваших идей для краудфандинг проектов. Может также оказаться, что Кикстартер (Kickstarter.com) не самая лучшая платформа для Вашего проекта. Если Ваш проект связан с играми, музыкой или некоммерческими организации, стоит рассмотреть другие платформы для финансирования.

Снятие и разборка стартера, замена сломанных деталей

Чтобы отремонтировать стартер триммера, его сначала необходимо разобрать, а затем собрать. Этот процесс не особенно сложен. Вам нужно будет работать форма отвертки.

Все следует делать осторожно, соблюдая меры предосторожности, особенно для того, чтобы пружина в случае случайного вылета не травмировала хозяина

Стартовый анализ

Разберите механизм стартера, чтобы установить новые детали вместо сломанных в следующей последовательности:

Откручиваем винт, который крепит шкив с крышкой стартера с помощью отвертки;
Удалить пружину и усики;
Осторожно снимите шкив (нужно повернуть голову или работать, предварительно надев очки и перчатки);
Определить, почему сработал триггер;
Если пружина развалилась почти полностью, ее заменяют;
Когда пружина выходит из крючка, она устанавливается на прежнее место, предварительно сгибая антенну (фотографии показывают процесс установки);

После того, как пружинная пластина установлена ​​внутри канавки, осторожно закрутите ее. Чтобы сменить пружину, работы должны выполняться аккуратно и аккуратно: она может случайно взорваться под воздействием силы, вызванной приведением ее в действие

Даже если вы аккуратно удалите ролик, пружинная лента очень быстро отрывается от катушки и может поранить руку острыми краями

Чтобы сменить пружину, работы должны выполняться аккуратно и аккуратно: она может случайно взорваться под воздействием силы, вызванной приведением ее в действие. Даже если вы аккуратно удалите ролик, пружинная лента очень быстро отрывается от катушки и может поранить руку острыми краями.

Сразу ставить на место пружинную тарелку не всегда получается. Это часто проскальзывает, поэтому попытки должны повторяться для достижения желаемого результата.

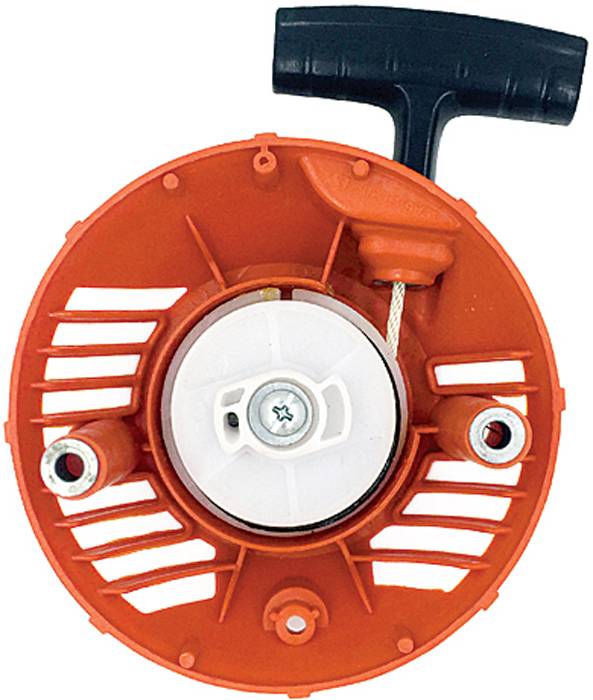

Стартер в сборе

Сборка пусковой установки осуществляется в несколько этапов:

Катушка переворачивается, устанавливая ее так, чтобы изгиб пружины точно вписывался в паз корпуса, как на фото ниже;

• Сложите две шайбы, между которыми находится пружина;
• Поставить на место чашку с усиками;
• Затяните винт (фото ниже).

Делая вышеуказанные манипуляции, необходимо поставить две шайбы. Если этого не сделать, пружина в конечном итоге повредит пластиковую чашку, и когда она будет снята, начнется заклинивание. Это заставляет вас чувствовать, что весна пришла. Чтобы устранить этот недостаток, необходимо установить эту деталь большей длины или дополнительную шайбу.

Когда таких подробностей недостаточно, вы можете просто немного открутить винт, и стартер в сборе начнет работать без фиксации. Но этот вариант временный. Лучше отремонтировать его как можно скорее.

Натяжение пружины

После установки пружины затяните ее. Для этого выполните следующие действия:

• Снимите ручку со шнура стартера;
• Затем веревка вставляется в паз катушки;
• Пружина затягивается вращением витка в противоположном направлении по часовой стрелке (намотка);
• Произвести требуемое количество оборотов, указанное в инструкции по эксплуатации используемой модели триммера, и соответствующую длину используемого шнура;
• На самом конце веревка опускается в предусмотренное для этого отверстие, расположенное в крышке стартера;
• Поместите ручку на место, закрепив ее с помощью узла.

READ Какой Бензин Заливать В Газонокосилку Хускварна

Если после ремонта весна продолжает летать, Вы можете избавиться от него следующими способами:

• Вставьте соответствующий кусок пластины в паз в месте расположения пружинного крючка;
• Просверлите отверстия по обеим сторонам канавки в катушке, в которую необходимо вставить пружинный крюк, и закрепите ее проволокой.

Замена порванного шнура

Разорванный трос заменяется в следующей последовательности:

• Старый шнур удален;
• Выбрать веревку подходящего размера (толщины и длины);
• Пропустив его через специальное отверстие, расположенное в катушке, завяжите узел;
• Пружинный клапан, производящий необходимое количество оборотов;
• Закрепить ручку

Лучше затянуть пружинную пластину вместе с Partnerом, чтобы край шнура не скручивался внутри механизма стартера.

Собрать стартер на триммере не сложно и намотать пружину, но это нужно делать осторожно и осторожно. Для разных моделей бензиновых двигателей поломки пусковых механизмов одинаковы, поэтому ремонтируются одинаково

Однако есть некоторые нюансы, связанные с их конструктивными особенностями.

Устройство и принцип работы стартера на триммере

Двигатель внутреннего сгорания – это, в принципе, основная деталь мотокосы Его мощность лежит в спектре 0,5-2,5 л.с. Движение от него передается валу, находящемуся снутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске либо ножику (рабочему органу).

Также у бензокосы имеются последующие элементы:

• кожух защитный;
• ручка;
• ремень, созданный для удобства использования устройством;
• стартер, служащий для пуска бензинового бензинового двигателя.

Все детали мотокосы представлены на фото дальше.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен раздельно на 2-ух фото ниже.

Стартерные механизмы разных моделей бензокос работают по схожему принципу: во время пуска ДВС выступы, отмеченные на фото выше цифрой 1, входят в зацеп с собачками 3. Когда движок начинает работать, они ворачиваются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль делают также проволочки 2.

Процесс возврата в начальное положение частей механизма происходит из-за наличия пружины, навороченной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время запуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодня бензиновые мотокосы оснащают стартерными механизмами 2-ух типов:

Читайте так же

1-ый вариант встречается еще почаще.

Стартер на триммере может работать без поломок длительное время. Совершенно точно указать срок неотказной работы нельзя. Все определяется начальным качеством устройства и соблюдением правил воззвания с ним.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

• раскручивают с помощью отвертки винт, фиксирующий шкив со стартерной крышкой;
• вынимают пружину и усики;
• снимают аккуратно шкив (нужно при этом отвернуть голову либо работать, одев предварительно очки и перчатки);
• определяют, почему механизм запуска сломался;
• если пружина разрушилась практически полностью, то ее заменяют;
• при выходе пружины из зацепа, ее устанавливают на первоначальное место, подогнув перед этим усики (на фотографиях показан процесс укладки);

после того, как пружинящую пластину установят внутрь паза, осторожно выполняют ее скручивание. Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть

Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку

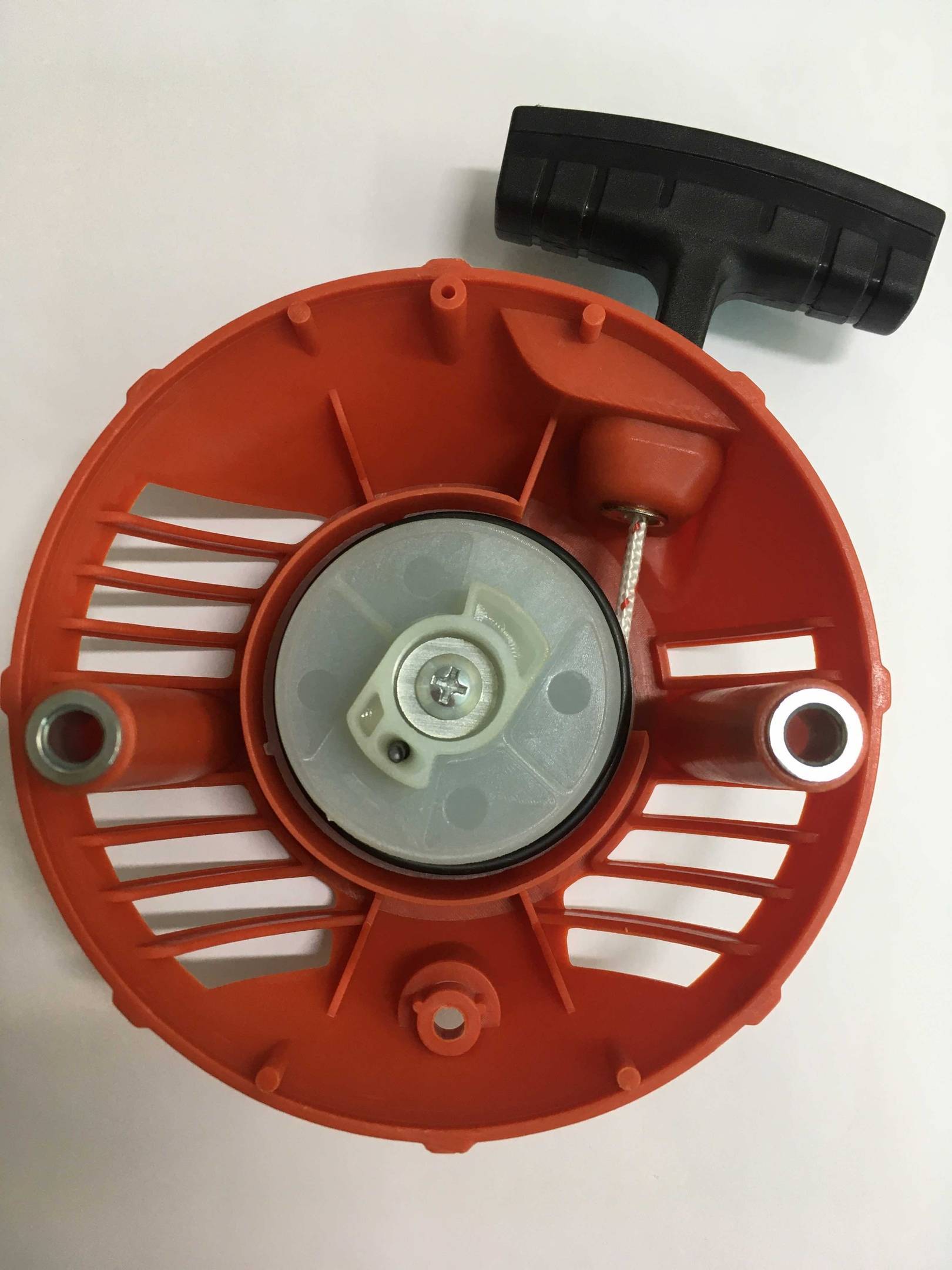

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

катушку переворачивают, устанавливая ее так, чтобы пружинный загиб точно встал в паз корпуса, как на приведенном ниже фото;

• укладывают две шайбы, между которыми помещают пружинку;
• ставят на место чашку с усиками;
• закручивают винт (фотографии далее).

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

• снимают со стартерного шнура ручку;
• затем веревку вставляют в катушечный паз;
• производят натяжку пружины, вращая катушку в направлении, противоположном ходу часовой стрелки (смотки);
• делают нужное число оборотов, указанное в инструкции по эксплуатации к используемой модели триммера и соответствующее длине применяемого шнура;
• в самом конце веревку продевают в предназначенное для этого отверстие, расположенное в крышке стартера;
• ставят ручку на место, фиксируя ее с помощью узла.

Если после ремонта пружина продолжает слетать, то избавиться от этого можно следующими способами:

• втиснуть подходящий по размеру кусочек пластинки в паз в месте расположения пружинного крючка;
• просверлить с двух сторон паза в катушке отверстия, в которые вставить зацеп пружины и зафиксировать его с помощью проволочки.

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

• старый шнур снимают;
• выбирают подходящую по размеру веревку (толщине и длине);
• продев ее через специальное отверстие, находящееся в катушке, завязывают узел;
• взводят пружину, производя требуемое число оборотов;
• закрепляют ручку.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом

При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Источник

Блок собачек стартера в Хускварна 128р -сделай сам! Фотоотчет

5 / 5 ( 15 голосов )

В данной статье хотим рассказать об альтернативном варианте установки блока собачек стартера от китайского триммера на бензокосу Хускварна 128р. При наличии некоторого инструмента (сверло 10,5мм, метчика м12*1,75, метчикодержатель) и свободного времени можно изготовить своими руками.

Самое важное — определить какая именно неисправность в системе запуска. Два самых частых случая — облом пружины легкого запуска (расположена в стартере), тогда при попытке завести бензокосу — стартер будет «прокручивать» и неисправность блока собачек стартера

Два самых частых случая — облом пружины легкого запуска (расположена в стартере), тогда при попытке завести бензокосу — стартер будет «прокручивать» и неисправность блока собачек стартера.

В любом необходимо снять стартер (3 винта крепления) и осмотреть блок собачек и сам стартер.

Заводской вариант блока собачек стартера Хускварна 128р (артикул)

Выполнен довольно качественно, неплохой срок службы.

Для того, чтобы снять блок собачек стартера необходимо стопором заблокировать движение поршня в цилиндре в верхней мертвой точке.

И открутить блок собачек трещоткой с головкой на 10мм.

При обломе «усиков» собачек завести косу уже не получится.

Печальный факт, но купить можно только узел целиком, отдельно собачки не продаются.

Ценник весьма не дешевый…

Решили попробовать приспособить китайский храповик от бензокос объемом двигателя 26-33см³ (производители разные — Champion, Redverg, Huter, Patriot, Forward и пр.)

Артикул например компании Champion: 026161600.

В любом магазине запчастей можно купить данную деталь, стоимость весьма демократичная (100-150 руб)

Металлические собачки платы внушают доверие. Собачки на такую плату можно купить отдельно (обычно продается комплект из двух собачек, двух пружинок и двух стопорных колец)

Все бы ничего, но на данной плате резьба — М8, а на оригинальном храповике Хускварна — м6.

Взять и просто поставить китайский «девайс» не получится, придется доработать.

Честно говоря, решение пришло случайно… На глаза попалась мебельная «футорка», которые использовали раньше при производстве мебели (кто разбирал старые шкафы наверняка поймут о чем идет речь). Она идеально подходит под заданную цель -имеет внутреннюю резьбу м6, удобное литье под шестигранник для установки.

Наружняя резьба — м12*1,75.

Осталось только приспособить ее в плату собачек.

При наличии дрели, сверла Ø 10,5мм и метчика м12*1,75 — вопрос нескольких минут.

Рассверливаем отверстие китайской платы собачек сверлом по металлу Ø 10,5мм

Рассверливаем отверстие китайской платы собачек сверлом по металлу Ø 10,5мм

Получилось довольно неплохо.

Далее нарезаем резьбу метчиком №1, затем №2. Главное нарезать резьбу ровно и без перекосов.

После этого вкручиваем мебельную футорку в плату шестигранным ключом 6мм.

Теперь резьба соответствует — м6, как и на коленвале Хускварна 128р.

Для проверки создадим имитацию двигателя Хускварна 128р (соберем коленвал с поршневой на картер)

Далее накручиваем плату собачек на коленвал используя шестигранный ключ 6мм

При наличии разъемного резьбового фиксатора можно «капнуть» на резьбу для лучшей фиксации.

Прикручиваем стартер к картеру.

Осматриваем итоговый результат.

Блок собачек плотно прилегает к храповику стартера.

Плата собачек очень хорошо подходит под стартер Хускварна 128р.

Несколько пробных попыток — стартер работает, проворачивая двигатель.

Эксперимент можно считать успешным.

Будем рады, если кому-то пригодилась данная информация и поможет возобновить работу своего домашнего помощника.

Возможно у кого-то получилось сделать аналогичные наработки более простым способом, будем рады если поделитесь с нами!)

Ну а если Вы хотите узнать больше о диагностике и ремонте бензинового триммера Хускварна 128R, то переходите по ссылкам ниже, там Вы найдете еще больше интересной и полезной информации по ремонту данной бензокосы.

Посмотреть детальный фотоотчет разборки триммера Хускварна 128р

Установка китайской поршневой на триммер Хускварна 128R. Фотоотчет

Частые неисправности триммера Husqvarna 128R.

Article Rating

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

• Шкив стартера полностью лопнул, или на нем появились трещины;
• Лопнула пружина;
• Порвался трос стартера.

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

1. Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
2. После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
3. Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;
4. Далее со стартера для осмотра снимается катушка с тросом.

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

• Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
• Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
• Повреждена собачка маховика стартера.

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.

1.2. Верхняя модель автомобильного класса Husqvarna

Husqvarna 128 R популярен среди домашних потребителей для обработки небольших площадей. Он имеет следующие основные технические характеристики:

• двухтактный двухтактный бензиновый агрегат с рабочим объемом 28 см3;
• мощность двигателя 0,8 кВт или 1,1 л с;
• топливный бак объемом 0,4 литра с расходом топлива 507 литров в час;
• прямой несъемный стержень диаметром 24 мм;
• ручка велосипедного Т-образного типа с деталями управления двигателем, повышенной эргономикой;
• наличие антивибрационной системы;
• Режущая система состоит из лезвия шириной 2,4 мм и металлического четырехлопастного ножа;
• ширина разреза 25,5 см ножа и до 40 см лески;
• габаритные размеры 286 × 244х1829 мм;
• вес 5,0 кг.

Бензин триммер Husqvarna

Многофункциональная бензиновая машина Husqvarna 128 R, способная легко и быстро менять режущие элементы, создана для удобной и продуктивной работы по уходу за садом и газоном. Безопасность в эксплуатации обеспечивается наличием защитного кожуха. Это предотвращает случайный контакт с режущими частями.

Разработка Husqvarna 128 R была оснащена новейшей технологией E-TESN 2, которая уменьшает выбросы выхлопных газов. Это не влияет на мощность двигателя, но обеспечивает экологичность с низким количеством выхлопных газов.

Эргономичность ручки и удобство удержания устройства обеспечивается оптимальным углом наклона и антивибрационной системой. Это позволяет долго работать с бензиновым насосом Husqvarna, не испытывая усталости и дискомфорта.

Диагностика и устранение поломок

Для проведения диагностики стартерного механизма с целью последующего его ремонта узел нужно разобрать. Сделать это несложно, потребуется только отвертка. Но во время выполнения данной операции нужно быть аккуратным — при неосторожных движениях пружина может вылететь и нанести травму пользователю.

Снятие и разбор узла

Порядок разборки стартера заключается в выполнении определенной последовательности действий:

сначала необходимо найти винт, соединяющий стартерную крышку со шкивом, и выкрутить его;
потом нужно вынуть пружину, усики и шайбы;
затем следует осторожно снять шкив, удерживая конструкцию в стороне от лица, чтобы случайно отскочившая пружина не травмировала пользователя;
далее требуется осмотреть пружину: если она повреждена, то нужно поставить новую (стоимость такой детали невысока), а если же она выскочила из зацепа, необходимо вернуть ее на исходное место, предварительно сделав изгибы, если они обломились.

Намотка пружины

Намотка пружины – непростая процедура. Установить деталь на место с первого раза получается не у всех, поэтому не следует расстраиваться при неудаче. Необходимо повторять попытки, пока действия не увенчаются успехом. При желании можно посмотреть видео в сети Интернет, где народные умельцы подробно рассказывают и показывают, как легко и быстро выполнить эту операцию.

Чтобы намотать пружину, нужно поместить изгиб в паз, а затем, поворачивая катушку, бережно уложить деталь по внутреннему диаметру бобины. При этом пружину нужно постоянно придерживать руками — если ее не фиксировать, деталь проскальзывает и выскакивает наружу, тогда намотку приходится выполнять заново. Когда все сделано правильно, пружина плотно держится в своем посадочном месте.

Читать также Когда всходят огурцы после посадки

Замена шнура

Порванный шнур триммера необходимо поменять на веревку, можно бельевую, но в обязательном порядке подходящую по толщине и длине. Покупать в специализированном магазине шнур для стартера бензокосы в этом случае необязательно.

Чтобы заменить элемент, в катушке нужно найти для него отверстие, сквозь которое и пропустить шнур, а потом завязать узел. Далее потребуется взвести катушку с пружиной, выполнив несколько оборотов.

Например, если шнур оборачивается по окружности шесть раз, то, чтобы натянуть пружину, нужно шесть раз повернуть катушку против часовой стрелки. После этого остается лишь продеть веревку сквозь отверстие и закрепить на шнуре ручку.

Другие неисправности

Иногда после проведенного ремонта пружина по-прежнему слетает. Устранить такую неисправность можно двумя решениями:

1. Чтобы изгиб пружины не выскакивал из паза, нужно вставить небольшой фрагмент металлической пластины между загибом и стенкой посадочного места. Это обеспечит более плотную фиксацию пружины.
2. Удерживать пружину в пазу также помогает самодельное крепление. Нужно с каждой стороны паза просверлить отверстия в катушке, в них поместить пружинный изгиб и куском проволоки его зафиксировать. Эти действия следует выполнить так, чтобы проволока не касалась стартерной крышки и не замедляла движение шкива.

Сбор и установка на место стартера

Чтобы собрать стартер и установить на исходное место, необходимо:

1. шкив повернуть пружиной вниз и поместить внутрь корпуса так, чтобы пружинный изгиб попал точно в паз корпуса;
2. установить шайбу, затем пружину, сверху нее – вторую шайбу;
3. поверх шайбы разместить чашку с усиками и вкрутить винт.

При сборке обязательно следует поставить обе шайбы, в противном случае пластиковая чашка через какое-то время будет повреждена пружиной, и при подтягивании шнура пользователь заметит, что его заклинило. Выглядеть это будет так, будто слетела пружина. Для устранения такой поломки потребуется установить винт большего размера или еще одну шайбу. Если найти требуемые детали не представляется возможным, достаточно немного ослабить винт, после чего стартер перестанет заклинивать. Однако нужно понимать, что это временные меры, и починить неисправность следует как можно скорее.
