Устройство токарного станка
Прежде чем выбрать оборудование, не лишним будет разобраться с его устройством. Это позволит понять назначение и функции основных частей станка, что в дальнейшем поможет при выборе.
Любая конструкция токарного станка для гаража включает в себя основные узлы:
- станину – основание, на котором устанавливаются и закрепляются остальные элементы станка;
- двигатель и коробку передач – обеспечивают вращение шпинделя и суппорта;
- переднюю бабку – служит для фиксации предмета и вращения;
- заднюю бабку – ещё один элемент фиксации;
- шпиндель – металлический вал станка, способствующий вращению;
- суппорт – фиксатор режущего инструмента.
Станина
Станина – основная часть токарного станка по металлу, на которой устанавливаются и перемещаются остальные узлы агрегата. Зачастую деталь сделана из чугуна с целью получения прочной конструкции, способной выдержать большие нагрузки и прослужить долго.
Чаще всего элемент выполнен в виде двух параллельных балок, на которых предусмотрены направляющие для перемещения деталей.
Передняя бабка
Передняя бабка, или шпиндельная, – литая чугунная коробка, служащая для фиксации. Кроме того внутри неё содержится механизм переключения скоростей шпинделя.
Шпиндель является важнейшим составляющим, поскольку от его состояния будет зависеть выполнение токарных работ
В связи с этим при покупке оборудования важно обращать на это внимание
Задняя бабка
Задняя бабка также служит для удерживания предмета фрезеровки либо точения при обработке. Представляет собой металлический цилиндр, прочно закреплённый на корпусе. Помимо этого, в некоторых моделях агрегата, элемент позволяет прикрепить различные предметы: сверло, метчик, развертку и другие.
Задняя бабка должна соответствовать некоторым требованиям:
- не сдвигаться самопроизвольно;
- обеспечивать надёжное положение оси;
- способствовать быстрой установке по оси станка;
- давать возможность точно установить обрабатываемую деталь на обоих центровых отверстиях.
Востребованные изделия
Начиная свой токарный бизнес, необходимо узнать, какие токарные изделия пользуются наибольшим спросом. Начинать производить партии деталей на продажу – рисковать остаться с нереализованной продукцией. Все, что делается большими партиями, выпускается крупными предприятиями.
На начальном этапе бизнеса на токарном станке, что производить подскажут заказчики. Настраиваться надо на штучное изготовление деталей для ремонта автомобилей и бытовой техники.
Постепенно люди будут узнавать о возможности выточить вал или другую деталь для ремонта по доступной цене в токарной мастерской по близости. У многих дома имеется техника, на которую перестали выпускать запчасти, а она рабочая и выбрасывать ее из-за сломавшейся оси или другой детали, жалко. Аналогично болт или шайбу для автомобиля можно купить в автосалоне, но цена кусается.
Крупные предприятия неохотно берут в работу мелкие заказы со стороны. Составляется калькуляция на цеховые расходы:
- почасовая стоимость работы станка;
- оплата электроэнергии;
- заработная плата основного рабочего;
- зарплата вспомогательных рабочих цеха;
- амортизационные отчисления на оборудование.
Обычно на крупных предприятиях стоят ДИП200 и еще большие токарные агрегаты. Они потребляют много электроэнергии, независимо от размера детали. Станочник работает по технологии и чертежу, разработанному инженерным составом предприятия. Дополнительные расходы превышают цеховые в 3-5 раз. В результате — космические цены на изготовление деталей.
Прорабатывая бизнес идеи, следует учитывать и заказчиков с небольшими партиями деталей. Строители, автомеханики, мебельщики и другие специалисты, появятся довольно быстро. Им нужно будет сделать переходники для труб отопления, нарезать резьбы и расточить гайки. Привыкшие работать с деревом мебельщики не могут сами выточить шпильки и сделать на них гайки. Если стоимость изготовления у токаря, работающего рядом, будет ниже, чем покупные материалы, они охотно пойдут в небольшой цех.
Предсказать, какие именно детали будут востребованы, сложно. В каждом городе, и даже микрорайоне, свои потребности мелочах, изготавливаемых на токарном станке.
Подбор оборудования
На предприятии любого размера, независимо от производимой продукции, самыми загруженными и востребованными являются токарные станки. Большая часть обработки резанием делается на них. Свой малый бизнес следует начинать с приобретения настольного станка. У мелкого оборудования для токарного цеха имеются существенные преимущества:
- подключаются к бытовой сети электроснабжения;
- не требуют специального фундамента для установки;
- место под столом и ящики можно использовать.
Оборудование токарного цеха не может ограничиться однотипными агрегатами. Обязательно нужен заточной станок для резцов, сверл и другого инструмента. На него приобретается набор кругов с учетом производимых на нем работ. Кроме инструмента для станка на нем можно точить садовый инструмент, ножи и топоры.
Инструмент для токарного бизнеса
Бизнес на механической обработке невозможен без режущего инструмента. Необходимо приобрести:
- комплект резцов;
- твердосплавные пластины;
- сверла;
- метчики и плашки.
Для складирования инструмента необходимо предусмотреть место. Оно должно быть рядом с токарным станком. Там же хранится и оснастка. Настольный токарный станок позволяет использовать тумбы и ящики стола, на котором он стоит.
Инструмент в большом количестве покупается у «железячников» на рынке. Многие старые рабочие продают инструменты, изготовленные в СССР. При покупке следует выбирать отрезные, подрезные и проходные резцы.
Сверла пригодятся двух типов: с диаметром, кратным целому числу мм, и под нарезку резьбы. Кроме плашек и метчиков под метрическую резьбы, рядом со строительным магазином понадобится инструмент для нарезания трубной резьбы.
Основная универсальная оснастка продается в комплекте со станком. Специальные приспособления изготавливаются и покупаются по мере необходимости, когда нужны для работы.
Дополнительное оборудование
Следующим приобретением для токарного бизнеса должен стать настольный сверлильный станок. Он не будет иметь полной загрузки, но значительно расширит список выпускаемых деталей. Получив выточенный шкив, заказчик не будет искать, где можно сделать отверстие под крепежный болт.
Для токарно-фрезерного бизнеса не нужна большая площадь помещения. Даже настольное оборудование с питанием 230 Вт позволит делать шпоночные пазы, шлицы, выборки. На валах они необходимы для крепления и передачи вращательного момента.
Фрезерный агрегат позволит делать завершенные по конфигурации детали, обтачивать шестигранники на болтах и гайках, при изготовлении с круглого проката, делать сухари и шпонки.
Для работы нужны будут фрезы разного типа и сменные твердосплавные пластины. Из оснастки переходные конусы для шпинделя, крепеж.
Оборудование для расширения бизнеса
Расширять производство надо токарными напольными станками типа ВТ и ТВШ. Большие агрегаты не нужны, поскольку они:
- дорогие;
- занимают много места;
- требуют фундамента для установки;
- потребляют большое количество энергии;
- не будут полностью загружены.
При расширении токарного бизнеса надо ориентироваться на специфику региона, и какие заказы попадаются чаще всего. Имея постоянных заказчиков, которым регулярно нужны одинаковые детали, хорошо приобрести токарно-фрезерный станок с ЧПУ. Он полностью заменит целый ряд станков и будет оправдывать себя на партиях от 20 шт.
Приобретение сварочного аппарата превращает бизнес из мелкого в крупный. Такое производство требует просторного помещения с огороженным сварочным участком, несколько токарных станков и подвода кабеля с напряжением 380 Вт. Для эффективной отдачи оборудования надо нанимать несколько токарей и рабочих других специальностей.
Сварочному аппарату для работы необходим понижающий трансформатор, изменяющий режимы работы. Из инструмента понадобятся электроды разных марок. Для зачистки под сварку и готовых швов нужна болгарка и круги.
Классификация токарных агрегатов
Токарные установки создавались для обработки заготовок, имеющих цилиндрическую форму.
Такая форма придается детали в результате обработки наружной поверхности. Операция в этом случае называется точением.
Для того чтобы обработать внутреннюю поверхность, выполняется расточка.
В производственных циклах используются токарные агрегаты следующих типов:
- револьверный;
- винторезный;
- многошпиндельный;
- фрезерный
- с ЧПУ.
Для мелкосерийного и штучного производства по металлу принято использовать мини токарный станок «Универсал».
Мини установки этой серии созданы специально для использования в индивидуальном и мелкосерийном производстве.
При необходимости создать полноценное предприятие по обработке металлических изделий, приходится использовать агрегаты разного профиля и назначения, в том числе отлично справляется с заданием фрезерный станок.
Китайский револьверный станок с ЧПУ используется в реализации самых сложных проектов.
Видео:
Однако настольного варианта должной производительности и надежности на рынке пока нет. Токарно-винторезный станок обладает широкими функциональными возможностями.
В настоящее время такие механизмы успешно производятся своими руками.
Однако приходится констатировать, что по своей надежности и долговечности они не могут конкурировать с экземплярами заводского производства.

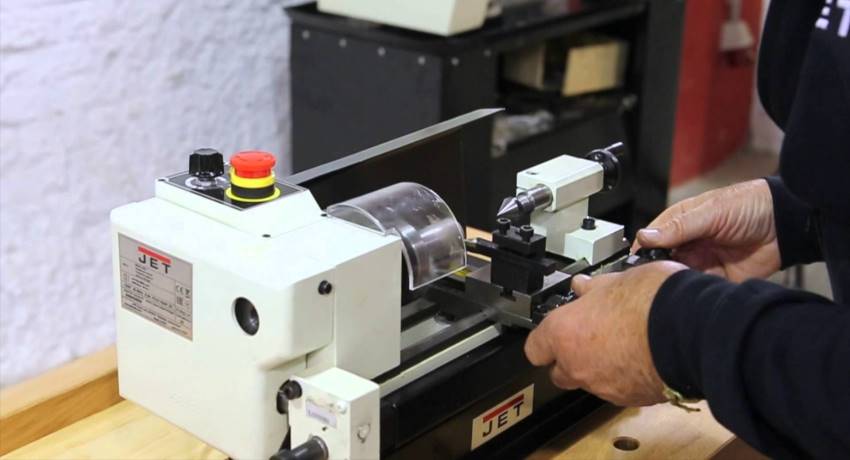

Настольный токарно-винторезный станок
Действующая модель экономики стимулирует становление и развитие предприятий малого бизнеса.
В дополнение к этому, определенное число людей занимается народными ремеслами и таким мастерам очень часто нужен настольный станок
по металлу.
Токарно-винторезный агрегат в такой ситуации получил высокую оценку мастеров. Мини станок этого типа выпускается компаниями, штаб-квартиры которых находятся в разных государствах.
При выборе конкретной модели нужно обращать внимание на бренд, под которым произведен агрегат. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:. Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:
Настольные мини токарно-винторезный агрегат используется для выполнения следующих обрабатывающих операций:
- обточка и расточка поверхностей;
- развертка отверстий;
- обработка торцевых поверхностей;
- нарезка резьбы;
- зенкерование;
- сверление.
Настольный прецизионный мини токарно-винторезный станок принято считать одним из основных в производстве механических и электронных часов.
Производство измерительных приборов требует применения высокоточного оборудования.
Видео:
Токарно-винторезный станок здесь используется при обработке миниатюрных валов и втулок.
Настольный фрезерный станок с ЧПУ изготавливает корпусные детали.
Токарные станки серии «Универсал»
При знакомстве с линейкой настольных токарных станков «Универсал», следует обратить внимание на многофункциональность конкретной модели
Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В
Первое и очень важное преимущество перед профессиональным оборудованием этого класса заключается в том, что мини агрегат работает от бытовой сети электропитания напряжением 220В. Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской
В процессе работы станок практически не шумит
Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит
Вес агрегата в зависимости от модели колеблется в пределах 30 – 60 кг. Некоторые мастера устанавливают «Универсал» в домашней мастерской. В процессе работы станок практически не шумит.
Мини станок «Универсал» используется для выполнения следующих технологических операций:
- расточка;
- распиловка;
- сверление;
- шлифование;
- фрезерование.
Третья модель агрегата «Универсал» оснащена функцией, которая позволяет изменить движение суппорта, не останавливая вращение шпинделя.
Плюс к этому на станке можно выполнять обработку заготовок с высокой точностью. В частности по параметрам шероховатости, некруглости и конусности.
Предельный диаметр заготовки, которую можно обработать на станке «Универсал», составляет от 90 до 150 мм.
В первом случае заготовка устанавливается над станиной, во втором – над суппортом.
Преимущества токарных мини-станков
Агрегаты подобного типа имеют целый ряд преимуществ перед крупногабаритными, профессиональными устройствами. Например, для эксплуатации подобного оборудования достаточно стандартной, бытовой электрической сети, напряжение в которой составляет 220 В. При желании мини-станок можно адаптировать для подключения к сети, которая имеет напряжение 380 В (трехфазная).
Еще одним немаловажным достоинством домашнего токарного агрегата является то, что он расходует небольшое количество электроэнергии при эксплуатации. Срок годности микростанков такого типа может достигать нескольких десятков лет. То, сколько он вам прослужит, напрямую зависит от двух факторов: правильного использования и своевременного обслуживания.
Для увлечения срока службы металлообрабатывающего агрегата следует регулярно проводить технические осмотры и обслуживание
Благодаря своей компактности, такой микростанок можно расположить в любом подходящем помещении (комната в квартире, гараж и т. д.). Агрегаты подобного типа позволяют довольно быстро научиться обрабатывать металлические детали начинающим токарям. А также стоит сказать о том, что стоимость токарных станков для дома является более чем доступной для большинства людей.
Ну и, наконец, важным достоинством подобных устройств является еще и то, что их можно оснащать дополнительными приспособлениями. Это позволяет проводить на них фрезерную обработку металлических деталей, что значительно расширяет их эксплуатационный спектр.
Устройство токарного станка
Существует несколько основных деталей токарного станка. Каждая из них влияет на работу остальных. Помимо ключевых узлов, на оборудование можно устанавливать различные приспособления для токарных станков.
Станина
Чтобы станок был неподвижен во время работы, все детали закрепляются на тяжёлой станине. Она представляет собой два вертикальных ребра, которые закрепляются на неподвижном основании. В нижней части основания могут располагаться отсеки для хранения инструмента и оснастки. На верхней части закрепляются поперечные рейки, по которым передвигаются суппорта и задняя бабка (каретка).
Передняя шпиндельная бабка
В этой детали располагается шпиндель с патроном, подшипники и система управления станком. Внутри находятся подвижные шестерни, через которые на резец передаётся вращательное усилие.
Задняя бабка
Представляет собой подвижный узел станка. С помощью задней бабки закрепляется заготовка на шпинделе. Состоит из двух частей. Нижняя считается неподвижной и играет роль основания. Верхняя перемещается по валу, который проходит внутри задней бабки.
Суппорт
На верхней части суппорта закрепляются резцы и различные токарные инструменты. Суппорт является подвижным элементом. Если установить центральную точку станка, эта деталь передвигается в четырёх направлениях, обрабатывая заготовку.
Правильное использование пространства
Так как чаще всего кроме мастерской, в гараже также располагается автомобиль, то очень важно правильно организовать пространство для удобства работы с инструментами. Выделенную для мастерской зону необходимо разделить на несколько важных частей:
- место, оборудованное розетками для стационарных станков, работающих от электричества;
- полочки с инструментом небольших габаритов;
- мусорный контейнер;
- вешалка со спецодеждой;
- рабочий стол с выдвижными ящиками;
- место для хранения сырья для работы.
Важно позаботиться также о том, чтобы в мастерской осталось место для свободного передвижения
Описание конструкции токарных установок
Конструкция настольных токарных станков для дома немного отличается от промышленных прототипов. Некоторые запчасти имеют меньшие размеры.
Школьный станок ТВ-4 — чертеж
Наиболее традиционную конструкцию имеет школьный станок ТВ-4 и ТВ-9, основными элементами являются:
- передняя тумба – в ней размещается двигатель, для его включения на передней панели находится реверсивная кнопка. Двигатель приводного типа, работает от электропитания; Схема кинематическая токарно-винторезного станка ТВ-4
- задняя тумба вмещает электрооборудование, которое позволяет управлять агрегатом с высокой точностью. Сверху находится панель управления. Тумба выполнена П-образной формой, в нижней и верхней части упрочнена ребрами жесткости, которые обеспечивают дополнительную устойчивость;
- станина – одна из главных частей любого токарного станка. Она монтируется сверху на тумбы и, таким образом, соединяет основные запчасти агрегата. Станина имеет коробчатую форму, спереди размещается ходовой винт и рейка, по задней части двигается бабка; Схема электрическая токарно-винторезного станка ТВ-4
- коробка подач располагает пультом, с помощью которого можно задавать необходимые резьбы и подачи. Приводится в действие шестеренной передачей от коробки скоростей. Рукоятка, запускающая винт или ходовой валик, находится рядом с пультом. Для бесперебойной работы коробки подач необходимо следить, чтобы запчасти были постоянно смазаны машинным маслом;
- передняя бабка крепится к станине в горизонтальной плоскости, она необходима для сообщения вращательного движения обрабатываемому предмету;
- задняя бабка фиксирует используемое в работе приспособление и выполняет роль упорного центра;
- шпиндель – небольшой элемент, который находится внутри передней бабки. Он имеет две шейки:
- одна вращается в упорно-радиальном подшипнике;
- вторая – в подшипнике радиального вида;
- комплект электрооборудования станка ТВ-4 включает следующие запчасти:
- короткозамкнутый асинхронный двигатель, работающий от трехфазной сети;
- электрощит;
- трансформатор, выделяющий локальный свет;
- кнопочный пульт;
- переключатели;
- набор плавких вставок.
Небольшой настольный токарный станок по металлу, например, Калибр СМТ-400, может весить 50 кг, при этом мощность достигается 500 Вт.
Лучшие фуговально-рейсмусовые станки по дереву
Фуговально-рейсмусовые станки выполняют две операции, что делает оборудование более универсальным. Большой фуговальный стол позволяет работать с длинными досками без потери качества строгания. Проект ВыборЭксперта.ру проанализировал 9 популярных моделей, рассчитанных на использование в цехах и домашних мастерских. В рейтинг попали три марки, которые отличаются безупречным качеством ножей, надежными электродвигателями, возможностью простой и точной настройки.
Record Power PT107
Рейсмус оборудован двигателем мощностью 1,7 кВт, который вращает вал со скоростью 4000 об/мин. Три ножа из конструкционной стали обеспечивают высокое качество обработки. Скорость подачи – 5 м/мин, глубина строгания при рейсмусовании 2 мм, при фуговании – 3 мм. Питание электродвигателя от бытовой электросети 220 В.
Фуговальные и рейсмусовый столы изготовлены из литого чугуна, отличающегося высокой износоустойчивостью. Длина фуговального стола 111 см позволяет работать с заготовками большой длины. Размеры портала рассчитаны на доски шириной 29,5 см и толщиной 19 см. Фуговальный упор регулируется в диапазоне до 45 градусов.
Достоинства:
- Точная настройка фуговального стола;
- Высокая скорость переоснащения;
- Эффективная защита от перегрева электродвигателя;
- Плавный ход заготовок для высококачественной обработки;
- Низкий уровень вибрации;
- Возможность комплектации колесами для перемещения по мастерской.
Недостатки:
Высокая цена.
Модель укомплектована аспирационным кожухом, который позволяет быстро избавиться от стружки на рабочем столе. Идеальная чистота поверхности положительно влияет на качество обработки заготовок.
Зубр СРФ-204-1500
Универсальный механизм, выполняющий кроме фугования и рейсмусования строгания под определенным углом. Комплектуется электродвигателем мощностью 1,5 кВт, который вращает вал с высокой скоростью – 9000 об/мин. Мотор обеспечивает подачу заготовки со скоростью 8 м/мин. Два ножа из конструкционной стали снимают стружку на глубину до 3 мм, инструмент предназначен для строгания мягкой и твердой древесины.
Конструкция ременной передачи защищает электродвигатель от перегрузок, специальный магнитный выключатель гарантирует надлежащий уровень безопасности. Размеры фуговального станка 74х21,2 см делают удобной работу с длинными досками.
Достоинства:
- Патрубок для подключения строительного пылесоса;
- Низкая цена;
- Доступные комплектующие и расходные материалы;
- Простая перенастройка при выполнении разных операций;
- Резиновая опора в комплекте.
Недостатки:
Нет регулировки столов.
Jet JPT-10B
Разработанная швейцарской компанией техника предназначена для эксплуатации в мебельных цехах, домашних мастерских. Экономичный электродвигатель мощностью 1,5 кВт вращает вал со скоростью 9000 об/мин. Работает от бытовой электросети 220 В. Скорость подачи детали 6 м/мин.
Легкую подачу обеспечивает идеальная геометрия поверхности рабочего стола, размером 94,5х26,2 см. Фуговальный упор можно расположить под любым углом в диапазоне от 0 до 45 градусов. Столы и упоры изготовлены из литого алюминия, устойчивого к коррозии и механическим повреждениям. Ножи из высококачественной стали рассчитаны на глубину фугования 3 мм, рейсмусования – 2 мм. В комплекте поставки устойчивая опора для размещения оборудования.
Достоинства:
- Эргономичная рукоятка маховика;
- Простая подача заготовки;
- Патрубок для пылесоса;
- Система аварийной остановки;
- Демпфирующие ножки опоры снижают вибрацию;
- Автоматическая подача при рейсмусовании.
Недостатки:
Используются только фирменные ножи.
