Общая информация о кондукторах
Сегодня в нашей статье, мы поговорим о видах кондукторов, о сфере их применения и возможности смастерить самостоятельно.
Разновидности кондукторов
Следует отметить, что данные устройства используются не только для сверления отверстий, но также, когда выполняют фрезерование, точение и обрубка.
Рассмотрим основные виды приспособлений.
Накладные
Этот вид кондукторов накладывается сверху заготовки. Может лежать как свободно, так и прижиматься с помощью болтов или зажимов. Они ценятся за простоту конструкции и не высокую стоимость.
Поворотные
На корпусе устройства предусмотрены втулки, которыми регулируются оси поворота в горизонтальной, вертикальной и наклонной плоскостях. Эти модели кондукторов предназначены для сверления цилиндрических изделий.
Они не имеют поворотных элементов, способны перемещать деталь и обрабатывать однотипные заготовки.
Универсальные
Эти кондукторы имеют такую функцию, как переналадка. Что позволяет быстро и удобно маленьким предприятиям переключится на производство нового товара.
Описание кондукторов
Начнем с понятия кондуктор — это так называемый шаблон, применение которого позволяет осуществлять комфортное и сверхточное сверление.
Причем сверлить можно как перпендикулярно к поверхности, так и под любым углом. Если вы используете кондуктор, то вам не требуется особой квалификации, делать сложные расчеты, производить разметку, там где будут отверстия, что экономит много времени.
Сферы применения
Как мы видим, благодаря универсальности и простоте своей конструкции кондукторы получили широкое распространение в разных сферах деятельности.
Машиностроение
В отрасли машиностроения применяют для сверления отверстий в разных заготовках, изготовленных из распространенных материалов. Применяют кондукторы, которые повторяют чертеж с точным соблюдением всех размеров. Так же используют, когда требуется сверление отверстий смешанного типа.
Мебельное производство
Самое главное распространение кондукторы получили в мебельном производстве. Мебельные кондукторы применяют для установки фурнитуры, сборке мебели и многих других технологических процессах.
При этом сборка мебели получается аккуратной, точной и быстрой. Большое количество мебели, содержат шканты, которые должны устанавливаться очень точно и тут без кондуктора никуда.
Самый распространенный кондуктор для шкантов — doweling. Используют в основном накладные кондукторы, сделанные из легких материалов.
Строительство
Еще одна сфера, в которой широко применяют кондукторы для сверления отверстий – это строительство. С их помощью производят бурение технологических отверстий в строительных конструкциях, например, при монтаже сэндвич-панелей.
Решает широкий спектр задач, а особенно в сверлении металлических труб. Позволяет четко соблюсти перпендикулярность при сверлении. Применяется также при сверлении отверстий в плитке.
Основные преимущества использования
Кондуктор можно купить или сделать самостоятельно.
Но перед тем как выбрать модель, следует определиться для каких задач, его будут использовать и на основе всех этих данных следует выбрать тип и конструкцию инструмента.
Так почему следует использовать кондукторы для сверления отверстий:
- Интуитивно понятное использование, не требующее профессиональных навыков.
- Низкая цена устройства, а так же возможность самостоятельного изготовления.
- Экономит много времени.
- На обрабатываемой поверхности не требуется наносить разметку с помощью строительных уровней.
- Соблюдение точности при сверлении.
Кондуктор для сверления отверстий является неотъемлемой частью не только производства, но так, же будет полезен и в домашнем быту.
Классификация кондукторов
Главная функция кондукторов — это обеспечение прямолинейности в сверлении деревянных поверхностей на протяжении всей глубины отверстия. Такие приспособления в обработке металла используются довольно часто и, как правило, поставляются прямо со станком. В связи с необходимостью создания подобных отверстий в производстве мебели в большом количестве такие приспособления очень востребованы среди мастеров.
Существуют такие разновидности кондукторов:
- Накладные. Подобный вид не требует фиксации перед началом работы. Они практичны и просты, но пользоваться ими следует только одной рукой, если дрель не установлена на специальную станину. Сделать самостоятельно такой кондуктор можно легко и просто, а использовать необходимо в ДСП плитах.
- Поворотные. С их помощью можно сделать два отверстия в плоскостях, которые прилегают друг к другу. Выполняется такая операция благодаря откидному кронштейну.
- Кондуктор для сверления отверстий под углом. Этот вариант применяется в узкоспециализированных отраслях. С его помощью можно просверлить отверстия под углом. Иногда используется вместе с накидными кондукторами.
- Скользящие. Они предназначены для сверления отверстий в нескольких местах, но при этом первичные установки остаются неизменными. Они в основном используются профессионалами, а для успешной работы необходим небольшой опыт.
Если кондуктор имеет достаточную жёсткость, то его можно использовать не только на ровных плоскостях, но и для кривых труб и т. п. В этом случае он закрепляется с помощью струбцины. Но ни в коем случае ее нельзя использовать для крепления на деревянных поверхностях, так как можно испортить мебель. Его можно купить в магазине, а также сделать своими руками.
Кондуктор по факту является шаблоном для проделывания отверстий, с помощью которого такую работу можно сделать с максимальной точностью. В связи с простотой строения конструкции они часто применяются не только в сферах производства мебели. В частности, активно используют в сфере машиностроения для сверления отверстий в различных заготовках и т. п. Не стоит забывать и о мебельной индустрии, где такое приспособление используется для разнообразных нужд при сборке мебельной фурнитуры.
49 ответов на “Простой кондуктор для шкантов своими руками”
С кассеты от бит-оригинально)
Просто вроде бы… А полезно и толково! Сам люблю простые решения…
Просто, дёшево и сердито))) Классно придумано Миша. Давно собираюсь себе сделать, да вот только пока трубок не могу найти. Однозначно лайк
спс большое обезательно себе сделаю токое
Толково. Буду себе делать. Лайк.
Мне чертилка понравилась, просто и точно по центру. Лайк!
Все гениальное просто:)
spasibo balshoy for sharing! I think that if you start to make your videos in enlish yoou will get a bunch of like and visualizations. really, think about it! a fan from italy!
Удачная приспособа 2 в 1
Миша, это классный ролик. Все гениальное просто… Светлые головы у вас там, в Штатах. )))
Шикарно,дай Бог здоровья.
Классная штуковина Миш! Себе такую сделаю! Лайк!
надо изготовить, хорошишь.
Спасибо за науку! Давно смотрю Ваш канал, все замечательно!
Молодец Михаил! Просто и со вкусом! Вот что значит голова не только для шапки у парня!))
посмотрел с переводом)))))
У Wolfcraft есть кондуктор,который работает по такому принципу.
Спасибо, берем на заметку.
кльово — особливо про малювання центру захопило. Тривыальний тримач быт а таку роботу робить
ни хрена себе, как просто и эффективно!
Спасибо, как раз Собираюсь полки для сына делать, пригодиться!
михаил. твой канал и матиаса самые любимые. все видео хороши. но можно попросить тебя продолжить рубрики, где ты о своих работах рассказываешь и выставки снимаешь? часы твои оч понравились и все выставки. приятно смотреть обзоры выставок с инструментом вудпекер, мужичком с инкрустацией, дедушек которые делали грузовики из дерева. да и куда же без полок с инструментами известных мастеров и их огромных мастерских.
Спасибо Михаил , Приятно видеть у тебя, если не ошибаюсь , старые поверочные слесарные угольники изготовленные в СССР . тоже пользуюсь .
Спасибо за отличное видео.приходите к нам друзья вам Лайк # 842
Класс ! Буду делать . Михаил , творческих успехов !
ТОП 10 столярных шаблонов для домашнего мастера с АлиЭкспресс
Добрый день, уважаемые читатели!
Для любого домашнего мастера шаблоны (кондукторы) для сверления могут стать отличным подспорьем в работе. С шаблонами работа идет быстрее, а соединения получаются более точными. Что как следствие ведет к снижению брака. Шаблоны можно изготовить самостоятельно под какое-то конкретное изделие или тип соединения. Что в общем-то и приходится делать для нестандартных изделий. Однако, для типовых соединений или операций вполне можно обойтись готовыми решениями шаблонов заводского изготовления.
пример простейшего самодельного шаблона для разметки под сверление
Вот несколько примеров таких кондукторов, которые доступны к заказу:
1. Шаблон для врезания вкладных петель
Кондуктор предназначен для сверления глухих отверстий под установку вкладных петель. При помощи подобного шаблона можно здорово сэкономить время на этой операции. Особенно актуально при большом объеме работы, например, при изготовлении кухонного гарнитура. В комплект входит все необходимое, в том числе сверло Форстнера 35мм – стандартный размер вкладных мебельных петель. Цена набора около 1600 рублей.
2. Кондуктор для установки ручек
Предназначен для максимально точной установки любых мебельных ручек. В комплект входят два сверла с ограничителями глубины сверления. Цена набора около 3000 рублей.
3. Устройство для установки выдвижных ящиков
В комплект входят два приспособления для монтажа направляющих для выдвижных мебельных ящиков: для правой и левой стороны. Цена около 2500 рублей.
4. Кондуктор для сверления под шканты
Это приспособление поможет вам точно сделать отверстия для соединения на шканты или эксцентриковую стяжку (минификс). Таким образом, может быть полезно при работе с мебельным щитом и ЛДСП. Цена набора около 2000 рублей.
5. Кондуктор для сверления
Обладает более широкими возможностями, чем предыдущий вариант. В комплекте сверла 6, 8, 10мм, а также линейка. Цена около 4000 рублей.
6. Кондуктор для соединения саморезами под углом
Данный вид соединения саморезами еще называют «на косой шуруп». Диаметр сверла 9,5мм – подойдет для стандартных саморезов. Цена набора около 2000 рублей.
7. Еще один кондуктор для соединения саморезами под углом
Отличие от предыдущего варианта в том, что при помощи этого шаблона также есть возможность сверлить отверстия под прямым углом. Также он более прост в использовании за счет наличия ручки – не всегда есть необходимость закреплять его струбциной. Сверло также диаметром 9,5мм. Цена набора около 1200 рублей.
8. Вариант шаблона для соединения на косой шуруп с зажимом
Наилучшим образом подойдет для заготовок небольшого размера. Есть возможность быстрой фиксации встроенным зажимом. Цена около 4500 рублей.
9. Самоцентрирующийся шаблон для сверления
Простое приспособление для сверления в торце детали. Под диаметры сверла 6, 8 и 10мм. Сами сверла в комплект не входят. Цена около 3000 рублей.
10. Шаблон для разметки и сверления
Удобный шаблон для разметки и засверливания отверстий. Цена около 1300 рублей.
11. Как бонус – струбцина
Быстрозажимная струбцина такого типа — отличное дополнение к большинству описанных выше шаблонов. Цена около 1000 рублей.
В заключение, напомню, что в сегодняшней реальности АлиЭкспресс не всегда способен гарантировать самую низкую цену на некоторые категории товаров. В частности, цены на некоторые из вышеописанных шаблонов, на мой взгляд, высоковаты. Перед покупкой конкретного кондуктора на АлиЭкспресс не поленитесь проверить цену на него у официального представителя в вашем регионе крупных производителей подобных приспособлений (например, обратитесь к официальным продавцам фирм Kreg или Wolfcraft). Вполне может быть, что вам удастся приобрести необходимый шаблон дешевле, быстрее и с гарантией качества от официального поставщика.
Всем удачи в ремесле!
Читайте новые заметки раньше всех – подписывайтесь на канал в Телеграм!
Общайтесь и задавайте вопросы автору блога !
Преимущества использования
По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.
Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.
Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:
- способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
- давать возможность проделывать несколько отверстий одновременно без ручной разметки;
- заметно повышать качество работы со сверлом.
Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:
- минимальная вероятность деформации;
- сверло направлено максимально четко;
- отсутствие нагрева при работе.
Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.
А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.
Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.
Мебельные кондукторы и шаблоны своими руками
Как делаются кондукторы, теперь понятно, равно как и их необходимость для производства мебели.
Не только кондукторы, но и шаблоны необходимы в мебельном производстве. Простейший шаблон, порой сэкономит массу времени и даст возможность не менее точной сверловки, чем кондуктор.
Например, простейший металлический сборный накладной шаблон, состоящий из двух листовых заготовок размером 130×70 мм и стального квадрата сечением в 20 мм. Они соединены между собой винтами в верхней части конструкции — так прикреплены к квадрату. Квадрат просверлён под втулки, куда последние и запрессованы. Такое приспособление для сверления отверстий в торце детали, выполненной из ДСП, даст возможность сверлить, совершенно не задумываясь о разметке и перпендикулярном сверлении. А уж цена этой оснастки ниже всякого представления об экономии.
Вместо металла можно и нужно использовать те материалы, которые стоят недорого и легко обрабатываются.
- Фанера.
- Текстолит или стеклотекстолит — желательно толстый.
- Дерево твёрдых пород.
- Оргалит или его аналог.
Нужно иметь в виду, что эти материалы недолговечны, и для того, чтобы приспособления не приходилась делать каждый день, вполне резонно впрессовывать в них металлические трубки.
В заключение стоит подвести итоги сказанному. Делать кондуктор или шаблон самому или же купить его в магазине — это дело каждого в отдельности. Если домашнему мастеру надо сделать какую-нибудь мебель в единственном экземпляре и есть материал для кондуктора, а также и возможность его изготовления — можно воспользоваться этим. Возможно, что подобная оснастка мастеру больше никогда и не пригодится.
А вот если даже небольшая мебельная мастерская занимается производством серийной мебели, и в ней работает достаточно людей — проще, вероятно, приобрести что-то готовое, тем более, что эти незаменимые помощники мастеров понадобятся им в нескольких экземплярах.
В последнем случае имеет смысл приобретение более дорогих, точных и износостойких кондукторов вместо изготовления кустарных, которые менее точны и долговечны.
Точно и качественно выполнить отверстия в изделиях, изготовленных из натуральной древесины, ДСП, МДФ, металла и других материалов, позволяет такое удобное приспособление, как кондуктор. Таким приспособлением, в частности, активно пользуются специалисты, занимающиеся производством мебели. При этом кондуктор можно как приобрести в серийном исполнении, так и сделать своими руками.
Универсальный кондуктор ползункового типа для сверления отверстий под евровинты и шканты
Изготовление шаблона для шкантов
Первым делом надо выбрать заготовку для рабочей части шаблона. Идеальными для этого считаются твердые породы древесины: дуб, акация, бук, ясень. Выставляем линейку на циркулярке, и раскраиваем заготовку, ширина – 5 см. Торцуем заготовку под прямым углом кареткой на той же циркулярке. Длина – 2,5-3 см.
Теперь ее нужно максимально точно разметить под рабочие отверстия. Но если их оставить незащищенными, то древесина от многочисленных сверлений очень быстро развальцуется, и шаблон станет неточным. Чтобы этого избежать, выбираем несколько отрезков металлической трубы с внутренним диаметром 8 мм (именно такой размер у стандартного мебельного шканта), и делаем из них посадочные гильзы для шаблона.
Сверлим под них отверстия на вертикальном станке. Интервал по центрам задаем исходя из своих заготовок, которые будем обрабатывать посредством шаблона (в нашем случае это около 3 см).
Из небольшого куска фанеры (толщина 8-10 мм) делаем ручку-держатель. Раскраиваем его на циркулярке по ширине рабочей части, то есть, 5 см.
Отмерив размер длины рабочей части, ставим метку на середине этой пластины из фанеры. Сверлим сквозное отверстие диаметром 9-10 мм. Это будет смотровое технологическое отверстие. Можно слегка его зенкеровать с лицевой стороны.

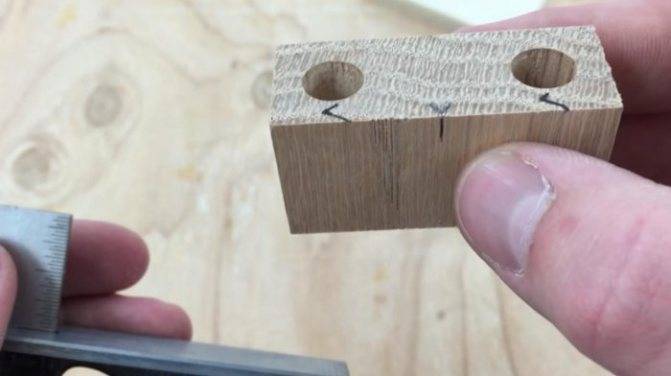

Штангенциркулем размечаем середину между двумя отверстиями рабочей части шаблона. Ставим на ее боковой грани метку.
Теперь можно соединить две части шаблона вместе, приклеив их на столярный или клей ПВА.
Настала очередь посадить в наш шаблон металлические гильзы-направляющие для сверления. Если отверстия не прослаблены, тогда они будут хорошо держаться и без клея. Запрессовать их можно ручной столярной струбциной.

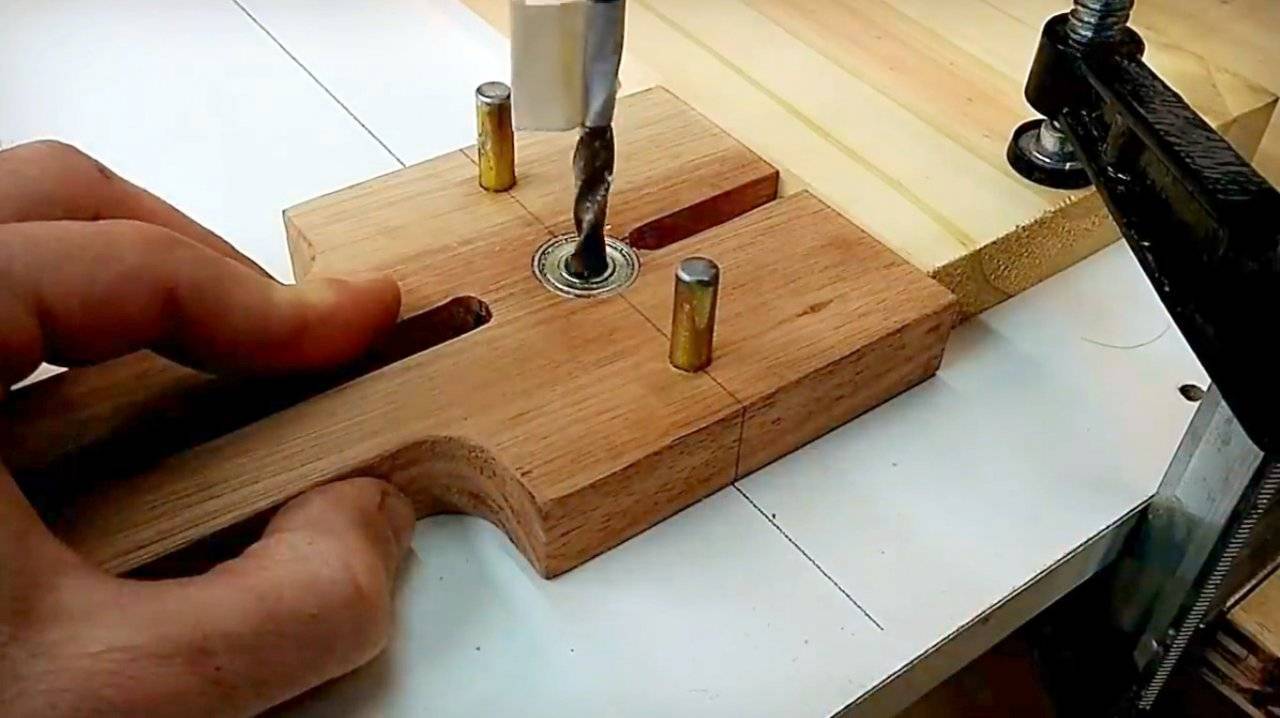

Наш шаблон готов, теперь можно проверить его в действии. Работать им нужно, прижимая к заготовке струбциной. Как видим, все отлично работает!

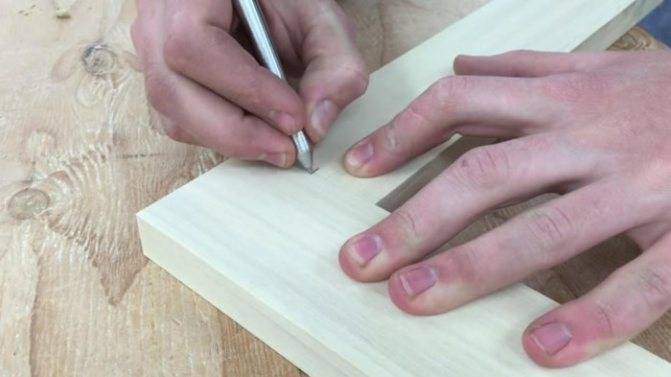

Технология использования такого приспособления очень проста. На ровной поверхности необходимо расположить сборную конструкцию так, чтобы можно было разметить средние точки у всех сопряжений. Это можно сделать от руки, без рулетки. В месте сопряжения элементов делается идентичная разметка обоих соединяемых деталей и ставится короткая риска на обе заготовки.
Далее все как по накатанной: шаблон через смотровое отверстие центрируется с разметкой на деталях и зажимается струбциной. Отверстия засверливаются без дополнительных замеров. Глубина сверления регулируется длиной сверла или съемным ограничителем.
Остается все детали перед соединением хорошо промазать клеем, и произвести сборку, прижав соединения струбцинами. Таким нехитрым образом можно легко избежать перепадов по толщине при сращивании сборных заготовок, последующего их шлифования и изменения их толщины.
Столько недостатков решает один маленький нехитрый шаблон!
Кондуктор для сверления отверстий своими руками
Принципиально такая оснастка состоит из следующих деталей:
- Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
- Направляющих втулок, куда входит сверло.
- Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.
Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение
Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.
Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.
Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.
Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки. Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.
При выборе способа крепления кондуктора выбирают один из следующих вариантов:
Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима;
Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия
В случае ДСП такой вариант следует использовать с осторожностью;
Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок
Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.
Тонкости крепления нагелей из древесины
Как происходит крепление бруса шкантами? Его тоже можно выполнить своими руками, без использования услуг профессионалов. Порядок работ предельно прост. Использование шипов из дерева для начала потребует отыскать середину используемой плоскости. В данной точке необходимо сделать соответствующую разметку. Именно здесь в дальнейшем будет создано отверстие.
Теперь нужно сверлить углубление, используя дрель. Именно в него потом будет нужно крепить шканты
Вот почему очень важно грамотно подобрать диаметр сверла. Его размеры должны быть идентичны таким же параметрам шипа
Что касается глубины, это – 1,5 бруса. Вопрос, какие шканты для бруса 150х150, оказывается совсем несложным. На можно увидеть, как выполняется эта процедура.
При этом сама по себе отпадает задача: чем сверлить брус под шканты. Безусловно, оптимальный вариант – это современная дрель. Намного важнее следить за правильностью обработки отверстия. Угол входа зависит от положения сверла. Оно должно быть строго перпендикулярно самому основанию. Грамотность выполнения данного шага позволит в дальнейшем избежать проблем с монтажом фрагментов. Также стоит помнить, что если шкант будет в брусе расположен чрезвычайно свободно, это лишит конструкцию всех преимуществ такого рода крепежей. Также стоит избегать чрезмерной плотности. Длина нагеля не должна быть и больше установленных размеров. Выступание детали над поверхностью приводит к проблемам в процессе неизбежной усадки конструкции.
Советы по выбору
Мебельный шаблон либо кондуктор делают не только из угольников и линеек, но и из многих других элементов, которые можно найти в арсенале каждого рачительного хозяина. Изделия, изготовленные самостоятельно, могут предусматривать узкую направленность. Например, кондуктор для создания мелких проемов для ручек, петель и прочих деталей. Такие приспособления подойдут для производства, где компоненты мебели штампуют небольшими партиями.
Советы по самостоятельной покраске мебели, выбор состава, этапы работы
Для глобальной промышленности рекомендовано приобретение профессионального кондуктора для изготовления мебели
Важно учесть, что такое оборудование стоит недешево. Однако с профессиональными разметочными шаблонами любой предмет обстановки будет сделан качественно. Если есть желание смастерить устройство самостоятельно, потребуются такие инструменты:
Если есть желание смастерить устройство самостоятельно, потребуются такие инструменты:
- дрель (лучше электрическая);
- набор слесаря;
- болгарка для работы по металлу;
- подходящий материал (арматурный прут либо прочее).
Для изготовления мебельного кондуктора необходимо предварительно подготовить точный чертеж с правильно подобранными размерами. Для составления эскиза можно скачать шаблоны с тематических ресурсов или взять образец у мастера, занимающегося ремонтными работами. Точность разметки стоит перепроверить несколько раз, иначе изделие окажется некачественным, соответственно, непригодным для работы. После изготовления чертежа выполняют следующие шаги:
- С помощью болгарки или ножовки арматурный прут разрезают на части.
- Проделывают отверстия на 0,8 см от края будущего инструмента.
- Между разметками под сверло замеряют расстояние в 3,2 см. Радиус отверстия должен составлять 0,5 см.
- Чтобы пользоваться устройством было удобно, можно добавить упор. Делают его из металлической пластины, согнутой под углом 90 градусов. Готовую деталь крепят на будущий кондуктор.
- Все комплектующие конструкции крепко фиксируют струбциной и соединяют крепежными элементами.
Выбирая оборудование, в самом начале необходимо обратить внимание на его многофункциональность. Некоторые изделия не только помогут разметить мебельные элементы, но также позволят сделать присадку для каждого отверстия. В комплекте с шаблонами и кондукторами должны идти зажим, сменная втулка, линейка
Все эти устройства значительно упростят процесс сборки, изготовления предметов интерьера. Благодаря наличию подобных приспособлений отверстия получаются ровными
В комплекте с шаблонами и кондукторами должны идти зажим, сменная втулка, линейка. Все эти устройства значительно упростят процесс сборки, изготовления предметов интерьера. Благодаря наличию подобных приспособлений отверстия получаются ровными.
Как выглядит мебельный шкант, его назначение и разновидности
Изготавливают оборудование из дерева или качественной нержавеющей стали, которая продлевает срок службы инструмента. Однако на рынке также представлены изделия из пластика, стекла, которые ни при каких условиях не стоит приобретать — долго они не прослужат. Придя в магазин, необходимо осмотреть товар, изучить его маркировку. Материал изготовления должен быть долговечным, износостойким. Лучше остановить выбор на нержавеющей стали. Немаловажный фактор — популярность бренда. Проверенные производители уделяют много внимания качеству продукции, чтобы не потерять авторитет перед клиентами.
Кондукторы и шаблоны дают возможность делать качественную разметку для отверстий, а затем сверлить их под необходимым углом. Широкий ассортимент приспособлений позволяет выбрать подходящий вариант для конкретного случая. В результате применения устройств можно изготовить мебель, которая прослужит в течение длительного периода.
Многофункциональность
Срок службы инструмента
Материал изготовления
Популярность бренда
Технология изготовления буронабивных свай с креплением давлением воды или глинистым раствором.
Осуществляют устройство свай буронабивного типа с закреплением стенок при помощи высокого давления воды или глинистого раствора, в обводненных неустойчивых грунтах.
При бурении используют вращательный или ударный метод. Когда возникает необходимость пробурить скальную породу земли, то используются сменные рабочие органы ударного вида: грейфера, долота.
Во время бурения добавляется глинистый раствор, он воздействуя своим гидравлическим давлением на грунт стенок не дает им обрушиться. Также этому помогает появление корки на стенах образующейся из-за фильтрации в грунт раствора. Для этого применяют наиболее часто глину бентонитовую, но можно использовать и комовую местную, если она соответствует требуемым техническим параметрам. Сколько потребуется глины зависит от того, какую плотность раствора надо создать.
Реализуя устройство свай в большинстве случаев стараются строительную площадку не загрязнять раствором. Для этого по ее периметру располагают деревянные желоба с уклоном 1:100 и по ним течет отработанный раствор из скважин. В некоторых случаях для закрепления стенок используют не вышеописанный метод, а высокое давление столба воды. При закреплении стенок таким необычным способом, водяной уровень в подобном отверстии должен стать намного выше уровня грунтовых вод.
Окончив буровые работы и зачистку забоя, в скважину встраивают арматурный каркас, а также бетонолитную трубу, которая необходима для осуществления бетонирования. В процессе бетонирования бетонолитную медленно вытягивают из скважины, уменьшая ее длину за счет сокращения числа секций. Для быстрой расстыковки секций используют быстроразъемные хомуты.
Многолетний опыт по бетонированию дает понять, что бетонолитные трубы лучше оборудовать донным клапаном. Такие клапаны обладают резиновым уплотнением, которые до момента открытия плотно прилегают к торцу трубы за счет защелки с пружиной.
Осуществляя устройство свай бетонолитную трубу с закрытым нижним клапаном помещают на самое дно скважины, далее в трубу и ее приемный бункер загружают бетонный раствор. После трубу подымают вверх и в какой-то момент клапан не выдерживает давление, оказываемое смесью бетона, находящегося внутри трубы он открывается и бетон заполняет затрубное пространство скважины.
