Параллельная направляющая для циркулярной пилы

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Из фанеры

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Функции направляющих шин

При использовании высокопроизводительного ручного электроинструмента всегда актуально стоит вопрос качества выполняемых работ. Высокое качество во многом зависит от профессионализма работающего с инструментом мастера. Поэтому кроме базовой комплектации большинства электрических циркулярных пил рекомендуется использовать дополнительные аксессуары. Эти приспособления облегчают работу и обеспечивают высокое качество работы, даже когда с ней работают новички.

Направляющая для циркулярной пилы обладает многими функциями, которые существенно облегчают работу с инструментом. В числе таких важных функций стоит отметить:

• обеспечение высокой точности при распиле материала большого размера;
• направляющая позволяет обеспечить правильный раскрой с высокой точностью;
• при работе с устройством можно выполнять не только распил по прямой линии, но и выполнение работ по выполнению криволинейного реза;
• заготовка при использовании направляющей легко и аккуратно режется как в продольном, так и поперечном направлении;
• с этим приспособлением легко обрабатывать заготовки под один стандарт;
• устройство дает возможность делать обработку нескольких заготовок по одному шаблону;
• работа с направляющей шиной обеспечивает высокую степень безопасности в работе.

Как сделать своими руками

Если брать за основу проект приспособления для самостоятельного изготовления из интернета, то направляющая для циркулярной пилы своими руками может быть собрана из доступных материалов – алюминиевого профиля, строительного правила или обычного ламината.

Наиболее простой и удобный вариант направляющей — это линейка из алюминиевого профиля или ламината. Алюминиевый профиль обладает большой жесткостью, он не гнется и его легко зафиксировать на разных поверхностях. Для перемещения циркулярной пилы можно его использовать как упор, зафиксировав его струбцинами на заготовке. При работе достаточно плотно прижимать циркулярную пилу к нему, чтобы получить правильный ровный рез. Если использовать пазы в алюминиевом профиле в качестве направляющих необходимо оснастить подошву двумя штифтами, которые будут входить в паз и при движении не давать инструменту уйти в сторону.

Из правила шина получается более функциональной. Если профиль имеет большое сечение, то строительное правило имеет плоскую форму, это облегчает обращение с ним.  Да и изготавливается такая линейка своими руками намного быстрее. В качестве фиксаторов можно использовать обычные столярные струбцины, а на сам направляющий профиль можно прикрепить стальную линейку со шкалой. Так же как и с алюминиевым профилем, правило можно использовать и как упор для циркулярной пилы и как рельсовую направляющую. Для лучшего скольжения можно приспособить пластину из жесткого пластика нужной толщины, так, чтобы подошва была параллельна плоскости обрабатываемой заготовки. В качестве направляющей в этой конструкции будет использован паз в профиле правила. Именно по нему и будут перемещаться упоры, зафиксированные на подошве циркулярной пилы. В качестве упоров можно использовать небольшого размера отрезки пластика, зафиксированные на болтах. Они вставляются в паз, и циркулярка перемещается строго по этой направляющей.

Еще одним доступным вариантом бюджетной направляющей для циркулярной пилы может быть отрезок ламината. Такая шина в отличие от правила и профиля будет небольшой, но для ее изготовления достаточно всего двух дощечек материала и П-образного алюминиевого профиля. Ламинат, в отличие от других материалов представляет собой спрессованную целлюлозу, которая не подвержена короблению подобно натуральному дереву или фанере. Это дает возможность получить легкую, прочную и главное ровную шину для работы циркулярной пилой. Для этого достаточно распустить одну планку по длине на равные части. После этого строго посередине целого отрезка ламината нужно прикрутить саморезами П-образный профиль. После этого с обеих сторон к планке прикрепить половинки профиля и обработать края получившейся шины.

Циркулярка, как и в случае с правилом будет передвигаться по поверхности шины. Придерживать направление можно будет при помощи выступов из пластмассы, прикрепленных к подошве.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.

Шаг 1: Изготовка упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).

Шаг 2.7: Изготовка направляющего канала для упора.

Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Виды направляющих

Весь арсенал этого вида приспособлений можно классифицировать по нескольким признакам, обеспечивающих выполнение задач при обработке заготовок. Чаще всего деление на подвиды проводится в зависимости от той конструкции, что имеет направляющая шина. В зависимости от конструкции они бывают:

• двусторонние;
• односторонние;
• симметричные и асимметричные.

Кроме своей конструкции они могут разделяться по таким признакам:

• В зависимости от конструкции циркулярной пилы, ее режущего органа, дополнительных функций инструмента – рельсового типа, плоские шины, с уголковыми упорами, с роликовой кареткой.
• По размерам – короткие 0,8-1,1 метра, средней длины до 1,4-1,8 метра, длинные свыше 1,8 метров.
• Наличие дополнительных устройств и функций, расширяющих возможности работы — линейка для ручной циркулярной пилы, устройство для криволинейного реза, ограничитель.
• Материал изготовления – алюминий, пластик, металл, дерево.
• Наличие съемных дополнительных устройств – транспортира, ограничителей, сменных шин, направляющих, фиксаторов.

Направляющие шины, как правило, изготовители разрабатывают под свою линейку циркулярных пил, поэтому, вполне возможно, что приобрести приспособление для конкретной модели циркулярки в обычном магазине и не получиться. Что касается универсальных направляющих, то при их использовании количество операций обычно сводится к минимуму – раскрой материала и обработка торцов. Для того чтобы работать с криволинейными линиями или делать пропил строго определенной длины придется использовать специальные фирменные направляющие или попытаться изготовить их самостоятельно.

Циркулярка и параллельный упор пошаговое изготовление:

Шаг 1: Изготовление упора.

Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, а затем соберите их вместе сделав U-образный профиль. По внутренним размерам профиля изготовьте пять заготовок-вставок для жесткости и вставьте во внутрь профиля, они создадут квадратное сечение, необходимое упору. Плюс этого упора и в возможности использования его с двух сторон пильного диска (фото слева).

Шаг 2: Изготовление направляющего канала для упора.

Направляющий канала для упора сделан из двух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.

Шаг 3: Сборка упора — часть 1

Итак, циркулярка и параллельный упор теперь у нас имеют направляющий канал. Объединяем все вместе, с помощью небольшого куска МДФ в форме перевернутой буквы «Т», он будет прикручен сзади упора и вставлен в направляющий канал. Ширина канала, напрямую зависит от толщины Т-образной заготовки МДФ, что обеспечит плотное размещение Т-образки в канале.

Шаг 4: Сборка упора — часть 2

Выровняйте положения упора, используя металлическую линейку, это обеспечит параллельное положение упора к лезвию пилы. Соедините, крепко, вместе упор и Т-образный монтажный кусок. Работая с упором, я понял, лиственные породы дерева лучше, чем МДФ, замена Т-образки из МДФ забрала практически один день. Любое рассогласование в готовых настройках, приведет к изменениям общих настроек, будьте к этому готовы.

Шаг 5: Механизм фиксации упора.

В фиксации упора использованы слоты для оригинального упора. Механизм блокировки прост: болт с резьбой и гайкой, отверстие в нижней полосе параллельного упора, деревянная шайба. Затягивая болт, блок тянет упор вниз к столешнице и очень сильной зажимает.

При работе с ручной дисковой пилой остро встает вопрос прямолинейности распила. Есть две концепции обеспечения ровной линии:

Закрепление на распиловочном станке (верстаке) собственно циркулярки.

В такой конструкции ручной инструмент стационарно прикреплен к столу, а заготовка движется по направляющей. Качество распила на высоте, но есть серьезные ограничения по размерам обрабатываемого материала.

Заготовка крепится стационарно, а для ручной дисковой пилы устанавливается направляющая линейка.

В такой конструкции размер отрезаемой заготовки может быть любым, главное – обеспечить прочное крепление приспособления для циркулярной пилы. Производители ручного инструмента позаботились о пользователях, и предлагают к продаже различные готовые приспособления.

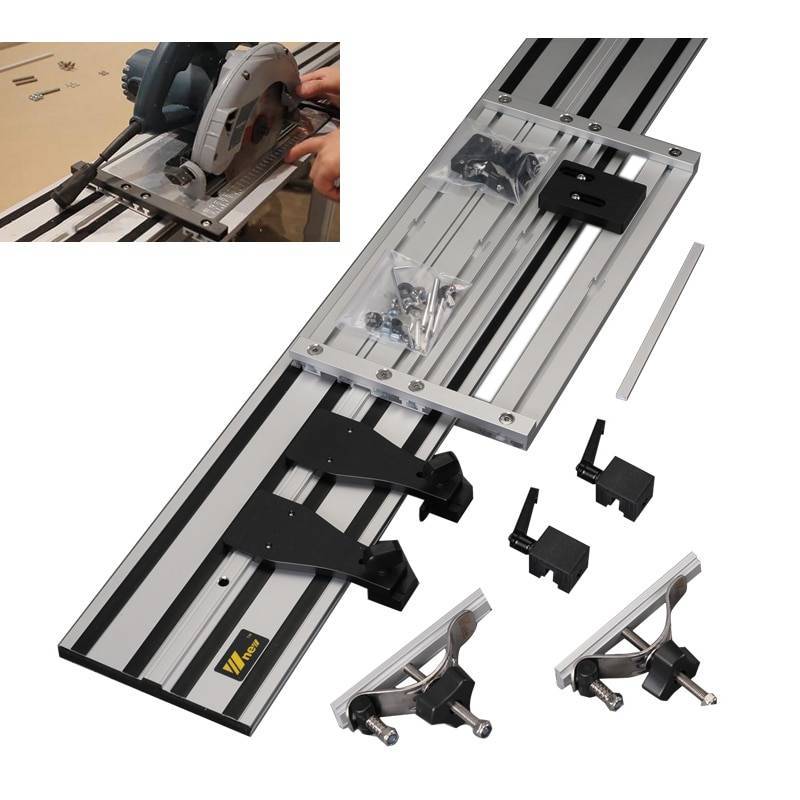

Промышленно изготовленные направляющие удобны и безопасны. Как правило, они оснащены точной разметочной линейкой, некоторые позволяют устанавливать угол наклона режущего . Материал подобран таким образом, чтобы исключить подклинивание и люфт во время движения инструмента.

Пара, состоящая из паза и бегунка, имеет защиту от попадания продуктов распила, и не нуждается в смазке.

Однако все эти наборы имеют высокую стоимость, и многие домашние мастера изготавливают рейку для .

Рассмотрим варианты, самостоятельно придуманные и созданные доморощенными «кулибиными».

ВАЖНО! Ручная дисковая пила является источником повышенного травматизма, поэтому при изготовлении самодельных приспособлений на ее основе, следует придерживаться техники безопасности

Направляющая для циркулярной пилы – необходимое приспособление, расширяющее возможности инструмента

При работе с ручной дисковой пилой остро встает вопрос прямолинейности распила. Есть две концепции обеспечения ровной линии:

Закрепление на распиловочном станке (верстаке) собственно циркулярки.

В такой конструкции ручной инструмент стационарно прикреплен к столу, а заготовка движется по направляющей. Качество распила на высоте, но есть серьезные ограничения по размерам обрабатываемого материала.

Заготовка крепится стационарно, а для ручной дисковой пилы устанавливается направляющая линейка.

В такой конструкции размер отрезаемой заготовки может быть любым, главное – обеспечить прочное крепление приспособления для циркулярной пилы. Производители ручного инструмента позаботились о пользователях, и предлагают к продаже различные готовые приспособления.

Промышленно изготовленные направляющие удобны и безопасны. Как правило, они оснащены точной разметочной линейкой, некоторые позволяют устанавливать угол наклона режущего диска. Материал подобран таким образом, чтобы исключить подклинивание и люфт во время движения инструмента.

Пара, состоящая из паза и бегунка, имеет защиту от попадания продуктов распила, и не нуждается в смазке.

Однако все эти наборы имеют высокую стоимость, и многие домашние мастера изготавливают рейку для циркулярной пилы своими руками.

Рассмотрим варианты, самостоятельно придуманные и созданные доморощенными «кулибиными».

Инструкция для производства

Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:

• отрезают 2 части по размерным отметкам;
• фрезеруют кромку;
• фиксируют на основу саморезом;
• листом бумаги отмеряют паз по ширине, прикручивают к устройству;
• на подошву пилы крепят шину, она будет служить боковым упором;
• направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
• от ламината отпиливают по разметке края.

Циркулярку можно оборудовать выносной кареткой

Направляющая своими руками

Такое приспособление создать не сложно, но оно поглощает глубину пропила.

 Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:

• со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
• для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
• по основанию переходника вырезают полые выемки для прикручивания винтов;
• укладывают упор на поверхность, крепко фиксируют крепежным элементом.

Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.

Производство рельсового стусло позволит разрезать:

• доски;
• бруски;
• мелкие заготовки.

Нужно подготовить:

• металлический уголок;
• дощатое или фанерное основание;
• метизы.

Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:

• свободное перемещение доски под шиной;
• не высокое расположение дисков пилы.

Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.

Создают устройство из готового алюминиевого профиля

Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:

• профильный фрагмент;
• крепежные элементы;
• фанерный лист.

В качестве дополнительных инструментов понадобится подготовка:

• электродрели, сверла для металла;
• гаечного ключа;
• измерительных предметов.

В процессе производства:

• берут 2 профиля;
• к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
• лишнее отрезают.

При совмещении всех проведенных работ проводят настройку:

• в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
• фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
• пила должна находится сверху направляющей;
• края шины направляют на линию разметки, закрепляют.

Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.

Самое простое приспособление можно изготовить из фанеры

Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:

• измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
• обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
• саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
• берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.

На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

https://youtube.com/watch?v=uD-EzQFupAg

Теперь направляющая рельса может изготавливаться собственноручно:

• К фанере № 3 винтами прикрепляется направляющая большего диаметра. Головки винтов и саморезов стачиваются, чтобы те можно было спрятать заподлицо.
• С двух сторон направляющей плотно приставляем полосы фанеры № 10 и тоже крепим на саморезы. Фанеру можно заменить ДСП.

Отпиливаются лишние по ширине куски, и рельса готова.

Подготавливаем ручную пилу:

• Маленький профиль вставляется в рельсу, снимается высота «ножек», чтобы профиль укладывался заподлицо.
• Обрезанный профиль параллельно диску пилы крепится к подошве. С этой целью используются пара винтов-барашков М 4. Если платформа дисковой пилы ровная и качественная, ее края можно придерживаться.
• На направляющей ручную пилу размещают, вставив в направляющую рельсу профиль. Включаем инструмент и отпиливаем полоску лишнюю по ширине.

Для идеального реза на разметку накладывается кромка шины и направляющая прикрепляется струбцинами. С шиной-рельсой пила двигается плавно и не болтается, режет точно и легко подается.

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

• направляющая из фанеры;
• рельсовое стусло из уголка;
• шина из алюминиевого профиля;
• линейка из строительного правила;
• выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.
