Переделка муравья под движок от мотоблока

Трехколесник на базе «Муравья»

Этот легкий вездеход собирался для целей помощи для работ по участку в деревне. То есть он должен перевозить песок, дрова. землю по трассам со средними дорожными условиями. До этого проекта автор собирал тележку на мотоблоке, но она не отличается не особенными качествами проходимости, не тягой для перевозке тяжелых грузов.

Использованные агрегаты и материалы при создании этого вездехода:

1) Китайский двигатель 2) Вариатор под него 3) Рама от мотоцикла муравей 4) редуктор от мотоцикла муравей 5) ступицы от муравья 6) амортизаторы тоже от муравья 7) полуоси от оки

Рассмотрим более детально произведенные работы для создания этого вездехода.

Вот фотография тележки с мотоблоком, как видно из фотографии колеса совсем небольшие и сильно буксуют, особенно при нагрузке тележки. К тому же подобный агрегат весьма плохо поворачивает, именно поэтому автор и задумался над созданием чего-то более мощного.

Для начала автор занялся полным восстановлением ступиц и полуосей, так как они находились не в лучшем состоянии.

После того как работы над ступицами и полуосями были завершены, автор начал устанавливать их на раму от мотоцикла муравей. Было переделано шлицевое, которое шло на редуктор будущего вездехода. Так же производились работы по карданному валу, который был разрезан для заварки через втулку при помощи электро заклепок

Малый шкив, который с грузами и большой гайкой был закреплен на валу двигателя, и он является ведущим. Большой шкив с пружиной и косыми упорами является ведомым, он был установлен следующим образом: ремень тянет щеки шкива, а косынка щеки наезжает на ответную косынку. Затем сдергивается стопор, сторона косынки перекидывается и устанавливается ведомый шкив.

После установки и проверки обнаружился просчет, дело в том, что ведущий шкив рассчитан на обороты 1000-3500, а на этом вездеходе установлено сцепление с редуктором 1:2, поэтому вал крутится 500-1700 оборотов в минуту. Следовательно вариатор при подобной схеме работать не будет, таким образом автор встал перед выбором либо увеличивать вес грузиков, либо заменить двигатель.

Вариатор необходим, так как выполняет роль сцепления, для этого ремень был слегка натянут так, чтобы мотор при этом прокручивался. причем щеки ведущего диска не должны касаться ремня.

Возможно следует увеличить количество электро заклепок, чтобы валы не сорвала при сильных нагрузках, но посмотреть это можно будет только на практике.

Но испытывать вездеход автор не может, так как не работает вариатор.

Точнее он работает но не так, как должен причиной тому слишком малые обороты. Поэтому автор решил заменить двигатель на лифан мощностью в 9 л. с. Пока автор раздумывал над заменой двигателя, он приступил к работам по трансмиссии.

Были соединены валы:

Был установлен двигатель лифан и подключен промежуточный редуктор:

Так же были завершены токарные работы и автор приступил к сбору ступиц. Не смотря на то, что ось всего 12 мм, она вполне должна выдержать массу вездехода. Был установлен подшипник с внутренним диаметром 17 мм. Диск был взят от китайского скутера, а тормоза и гидравлика от мотоцикла Минск. автор решил обойтись без заднего тормоза:

После сборки и установки всех деталей автор приступил к испытаниям вездеход. машина легко тащит нагрузку до 300 килограмм по слабым но ровным грунтам. максимальная скорость вездехода получилась около 30 километров в час.

Вездеход из мотоблока своими руками

Самодельный мини вездеход 4 х 4 сделанный из мотоблока: подробное описание постройки вездехода своими руками.

Умелец сделал самодельный мини вездеход с колёсной формулой 4 х 4, из старого мотоблока, благодаря малому весу проходимость у вездехода отменная. Мощность двигателя 7 л.с, её вполне достаточно для такой простой и лёгкой конструкции. От двигателя крутящий момент передается цепной передачей на передний и задний мосты, установлены шины низкого давления от квадроцикла.

Для постройки вездехода использованы материалы:

Двигатель от мотоблока Аврора-800 мощностью в 7 л.с.
Цепь от мотоцикла Иж.
Звезда на 21 зуб.
Колеса с квадроцикла.
Рулевая рейка и Кулаки от ваз 2108.
Полуоси от ваз классика.
Профильная труба.

Теперь рассмотрим подробно конструкцию самоделки.

Вот показан передний мост.

Рама сварена из профильной трубы.

Весит одно колесо — 7 кг.

Двигатель от мотоблока.

Кузов обшит пластиком толщиной в 4 мм.

Автор провёл испытания с колесной формулой 6х6, но мощности двигателя было недостаточно, и пришлось отказаться от данной затеи.

Небольшой тест драйв по болоту.

Максимальная скорость до 20 км в час, можно увеличить скорость изменив передаточное число, но тогда понизится тяга вездехода.

В итоге получился шустрый мини вездеход, на нём можно поехать покататься по бездорожью или сгонять на рыбалку.

Популярные самоделки из этой рубрики

avto-samodelki.ru

Модернизация транспортных средств

Если сломался старый велосипед, скутер или мотоцикл, не стоит сдавать технику на металлолом. Также не нужно спешить с покупкой нового мотора. Его можно заменить на силовую установку от легкого мотокультиватора. Есть только 1 ограничение: на такой машине нельзя передвигаться по дорогам общего пользования. Но мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок на поле или речку. Двигателя мощностью 5-6 л.с. вполне хватит для того, чтобы разогнать мопед до скорости 50-60 км/ч. Перед монтажом движка на велосипед необходимо установить на это средство передвижения усиленные колеса, способные выдержать вес до 100 кг.

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

сварочный аппарат;
болгарка с дисками по металлу;
электрическая дрель;
гаечный ключ;
отвертка;
плоскогубцы;
уровень;
молоток;
краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

При наличии опыта обращения с бытовыми инструментами и знаний в электротехнике можно собрать электрический экскаватор своими руками. Для этого потребуются швеллеры, шарниры, тросы и исправный электрический мотор. Ковш изготавливается из листовой стали, которую можно недорого купить в пунктах приема металлолома.

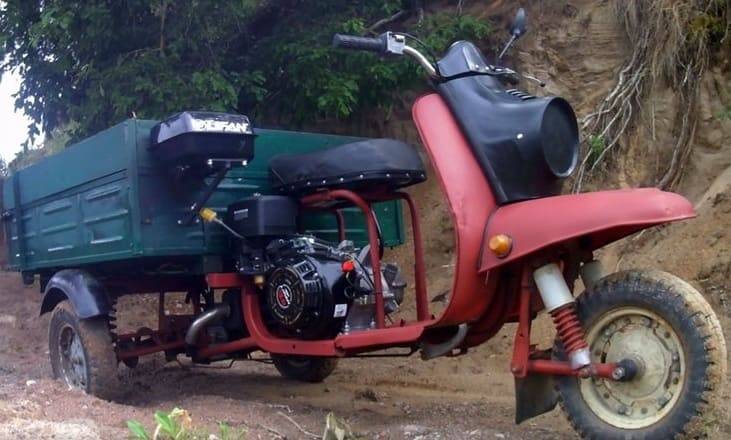

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

мотороллер муравей 1981 г выпуска
двигатель лифан 11 л/с бензиновый
ремень
ролик ВАЗ
вал
шкив 2 шт
плита 10 мм

Инструменты

сварочный аппарат
УШМ (болгарка)
набор гаечных ключей
измерительный и слесарный инструмент
дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

Вот в таком состоянии находился мотороллер до реставрации и ремонта.

Первоначально был приобретен двигатель «Lifan» 11 л/с

Снегоход муравей

Советский Союз давно перестал существовать, но техника, производимая в те далекие времена, благодаря неуемной фантазии и бесконечной изобретательности наших сограждан, до сих пор на ходу. Что только не конструируют своими руками российские «кулибины», из каких только материалов и комплектующих не собирают всевозможные транспортные средства… Одним из таких ярких примеров стал лыжно-гусеничный снегоход. И ведь из чего? Из грузового мотороллера Муравей! «Все сложное — не нужно, все нужное — просто!», говорил Михаил Калашников. И был прав.

В одной из деревень РФ местный житель поставил мотороллер Муравей с кузовом на лыжу и самодельные гусеницы. Причем, грунтозацепы гусениц сделаны из подручного материала — обыкновенного деревянного штакетника, который используется в строительстве заборов. Наверное, недолговечный, но доступный, легкий, дешевый и, как оказалось, практичный материал дает грузовому мотороллеру достаточное сцепление по укатанному и свежему снегу. Благодаря деревянным (палочным) гусеницам, мотороллер Муравей уверенно движется по сугробам.

Грузовые мотороллеры, с момента их появления в России, не растеряли свою популярность и в наши дни. Спрос в этом сегменте рынка значительно ниже предложения, которое нашей стране сегодня делают китайские производители. Грузовые мотороллеры Кинфан и Фотон, трициклы с кузовом Омакс и Орион, грузовые скутеры Zubr и Рэйсер, поставляемые из Китая, имеют одинаковую заднюю часть мотороллера. То есть, задний мост и кузов у них стандартные, а значит идея мотороллера-снегохода вполне может оказаться успешной.

Для воплощения этого проекта потребуется разработка и выпуск гусениц и лыжи, которые счастливые владельцы китайских грузовых мотороллеров смогут устанавливать на зимний период вместо колес. В российской глубинке есть деревни, где иметь два или три мотороллера с кузовом считается нормой. Более того, чем у тебя больше таких грузовых трициклов, тем выше твой статус в этом муниципальном образовании или сельском поселении, пусть и неофициально. Не смейтесь — это реальный факт! Если существует спрос на мотороллеры, значит будет и спрос на подобный зимний комплект к ним.

Назначение, общие сведения и особенности конструкции

Рассматриваемая модель используется для обработки различных видов почв, включая самые тяжелые типы грунта, например целину. Более того, с помощью специального оборудования земельные участки можно обрабатывать на большую глубину. К примеру, эту возможность предоставляют различные утяжелители, такие как грунтовой зацеп, который при этом еще повышает устойчивость и предотвращает опрокидывание.

Мотоблок уже в базовой комплектации имеет достаточное количество фрез для универсального использования техники. Так, ширина каждой фрезы составляет 75 см, что является нормой для данного класса.

Обратим внимание, что в возможности техники входит вспахивание, культивация и окучивание почвы. Также можно установить опции для скашивания травы, перекачки воды, транспортировки грузов и посадки корнеплодов и других овощных культур

Высокую производительность устройства обеспечивает усиленный цепной редуктор, передающий крутящий момент на фрезы. Именно благодаря этому потенциал мотоблока практически не отличим от техники более тяжелого класса.

Корпус

Создание корпуса является одним из сложных этапов. Подходящими материалами для этого является стеклопластик или стекловолокно. Можно применять и листовой металл, но искусственный обвес будет весить меньше.

Сначала из кусков пенопласта вырезается «болванка» корпуса, для чего потребуется разработать предварительный чертеж. На подготовленную форму наносится стекловолокно. Слоев будет несколько, поэтому между ними устанавливаются металлические крепления для последующей фиксации нового обвеса к раме. Чтобы каждый слой качественно скреплялся между собой, их промазывают дополнительно эпоксидной смолой. Корпус нужно качественно просушить, а затем прогрунтовать и покрасить.

После установки всех компонентов и подключения систем, нужно проверить работоспособность и обкатать транспортное средство, постепенно повышая нагрузку.

Читать также: Как понять евро зима куртка

Квадроцикл великолепно сочетает достоинства мотоцикла с его манёвренностью и мобильностью и мини-джипа — с управляемостью, проходимостью и мощностью. Но благодаря, в том числе высокому спросу, покупка такого внедорожника со склада стоит немалых денег.

Построить квадроцикл своими руками — что для этого нужно, какие узлы и агрегаты, инструменты и материалы? Какое «донорское» транспортное средство подойдёт, из каких комплектующих нужно собирать квадрик? С чего начинать сборку и в какой последовательности провести все работы? Давайте разберёмся!

Как сделать квадроцикл своими руками — задача трудная и ответственная, но посильная для мастера, отлично освоившего сварочное и токарное дело. Потраченные усилия и время окупаются не только большой экономией, но и полученным результатом — эксклюзивной, авторской моделью квадрика, которой больше ни у кого нет.

Особенности сборки самодельного транспортного средства сильно зависят от выбранной базы — двигателя и других элементов, которые используются мастером-умельцем.

6 лучших вариантов основы («донора») для задавшегося целью, как сделать квадроцикл.

Мотоцикл «Урал».
Мотоцикл «Иж».
Мотороллер «Муравей».
Другой мотороллер (скутер).
Автомобиль «Нива».
Автомобиль «Ока».

Чаще всего одни элементы конструкции берутся с мотоцикла, другие — с машины.

Помимо деталей (комплектующих) для квадрика его создателю понадобятся:

сборочный «цех» — в этом качестве пригодится достаточно просторный гараж, снабжённый хорошим отоплением и освещением;
набор оборудования и инструментов;
чертежи.

Модернизация транспортных средств

Для того чтобы собрать мотороллер с двигателем от мотоблока, потребуются такие инструменты и материалы:

сварочный аппарат;
болгарка с дисками по металлу;
электрическая дрель;
гаечный ключ;
отвертка;
плоскогубцы;
уровень;
молоток;
краска.

Для того чтобы поставить силовой агрегат на Муравей, потребуется создать для него раму.

Делается это в такой последовательности:

Составляются чертежи, делаются точные расчеты конфигурации каркаса и мест крепления. Рекомендуется проверить расчеты на мягких полосах алюминия.
Сваривается крепежный кронштейн. Проводится его обработка средствами против коррозии, просверливание отверстий для болтов.
Двигатель аккуратно водружается на кронштейн и фиксируется болтами. Проверяется точность установки, выполняется корректировка положения.
Мотор соединяется с ходовой частью транспортного средства с помощью ремня или цепи. Закрепляются тросы переключения передач, рычаги управления.
Проверка работоспособности транспортного средства. Созданная самоделка нуждается в обкатке, чтобы все детали притерлись друг к другу. На это нужно потратить 6-8 часов при работе мотора на средних оборотах.

Смотрите » Как правильно пользоваться мотоблоком Крот

заводской сборки

Он производится отечественной промышленностью на предприятиях сельскохозяйственного машиностроения. Представляет собой бензиновый двигатель на двухколесной платформе, способный как вращать колеса ходовой части, так и приводить в действие фрезы для обработки почвы. «Муравей» способен обрабатывать жесткий и целинный грунт. Помимо фрез предусмотрена возможность установки на него плуга или окучника. Двигатель бензиновый четырехтактный мощностью 7 лошадиных сил. Это позволяет вспахивать почву на глубину до 30 см. В топливный бак помещается до 3,6 л бензина, объем картера 0,6 л.

Трансмиссия представляет собой ременную передачу и цепной редуктор с чугунным шкивом. Скорости при движении вперед можно переключать, движение назад предусматривает только одну скорость. Двигатель имеет ручную систему запуска. Мотоблок может обеспечивать ширину вспахиваемой полосы до 80 см. Рулевую колонку возможно регулировать как в вертикальной, так и в горизонтальной плоскости. В результате выходит достаточно мощное и удобное в использовании устройство. Единственным недостатком можно считать сравнительно высокую стоимость, что и заставляет большинство владельцев дач и участков предпочесть изготовление его аналога своими руками. Самодельный мотоблок обойдется в разы дешевле, а потребительские качества механизма будут мало отличаться от его собрата заводской сборки.

Как Соединить Двигатель Муравей И Двигатель Мотоблока

Сейчас развитие сельскохозяйственной техники достигнуло лучших развития. Тяжело представить современного фермера без культиватора либо мотоблока.

Для удобного и комфортного использования мотоблока, его делают из старенького мотороллера Муравей. На таковой технике будет комфортно передвигаться по обрабатываемому участку, перевозить выкормленный сбор, перегной, сельскохозяйственные инструменты, даже дрова, мусор и все остальное.

Фирменный мотоблок Муравей

Прежде всего нужно отыскать старенькый мотороллер и обусловиться какого размера участки будут обрабатываться. Это влияет на мощность мотора мотоблока. Мотороллер Муравей с движком от мотоблока переделывают под реальный мотоблок по стандартной классической схеме:

Рама.
Движок.
Ходовая часть на базе 2-ух колес.

К тс — мотоблоку присоединяются второстепенные детали, которые конечно очень понадобиться дальше использовании устройства:

На раме размещаются нашему клиенту остается элементы мотоблока. Конструкция рамы состоит из 2-ух лонжеронов, которые выполнены из металлической трубы дюйм с четвертью. Фронтальные и задние концы лонжеронов загнуты ввысь, задние нужно загнуть навстречу между собой, позже соединить сваркой. На стадии производства управляющего управления используют байк «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

мотороллер с движком от мотоблока

На стадии производства такового агрегата используют двухтактный двигатель внутреннего сгорания от мотороллера Муравей. Таковой движок имеет принудительное воздушное остывание и такая обстановка является бесспорным плюсом при малеханькой скорости движения во избежания перегрева. Движок сблокирован с четырехступной коробкой. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока выполняют глушитель на дому, используя детали от промышленного глушителя с мотороллера. Выпускной тракт размещается в сторону, а сам глушитель вставляется в выпускной цилиндр.

При помощи двухступенчатого цепного редуктора можно снижать скорость вращения и увеличивать вращающий момент, который передается от выходного вала агрегата на рыхлители либо колеса.

Самодельный редуктор для мотоблока

Передвигаться на таком механизме при рыхлении либо в заснеженную пору будет тяжело, если у него будут установлены обыденные колеса с мотороллера. Рыхлители, устанавливаемые на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. С целью прирастить сцепление колес с грунтом, на колеса необходимо там одеть самодельный бандаж. Таковой бандаж выполняется из металлической полосы.

Инструкция по эксплуатации

В данном руководстве подана следующая информация:

Требования безопасности при работе с устройством.
Устройство мотоблока в схемах и рисунках.
Пошаговая сборка мотоблока Муравей.
Первый пуск, обкатка агрегата.
Распространенные поломки, а также их причины и способы устранения.
Техническое обслуживание мотоблока.

В инструкции имеются необходимые схемы и фото всех узлов агрегата, а также подробное описание, позволяющее правильно собрать мотоблок из комплекта деталей (мотоблок из магазина приходит в полуразобранном состоянии, владельцу придется самостоятельно выполнить сборку агрегата).

Первый запуск

Первый пуск с последующей обкаткой — ответственный момент для владельца агрегата. Именно в этот период происходит притирка всех движущихся частей мотора, обеспечивающая долгий срок службы в будущем. Первоначально следует прогреть агрегат на холостых оборотах, затем, постепенно увеличивая частоту оборотов, пройти первую и вторую скорости. Обкатка длится около 25 часов, в течение которых все работы должны проводиться в щадящем режиме на ¾ мощности не более.

Основные неисправности и способы их устранения

Бренд представлен линейкой бензиновых мотоблоков, для которых характерны следующие неисправности.

Мотор не заводится:

забился топливный фильтр — замена;
шланги подачи топлива вышли из строя — замена;
проблемы с карбюратором — загрязнился — перебрать и очистить, износился — заменить;
магнето вышел из строя, либо его клинят лопасти — заменить, отрегулировать положение;
свеча зажигания закоптилась — очистить и промыть в бензине;
топливо закончилось — долить;
свеча сгорела — заменить;
подмокает наконечник свечи — прокачать и просушить, заменить свечу.

Фрезы перестали вращаться:

камни или комья земли забили роторы — очистка;
тросик сцепления ослаб — поможет регулировка или замена;
болты расшатались — подтянуть крепежи.

Шумы в редукторе:

масло на исходе — долить;
крепежи расшатались — подтянуть.

Колеса перестали вращаться:

растянулись ремни — замена;
крепежи разболтались — подтянуть;
тросик сцепления ослаб — замена.

Техническое обслуживание

Существует несколько этапов техобслуживания:

Ежедневный уход.
Месячный осмотр.
Консервация на зимний период.

До начала работ:

проверяем уровень масла в картере;
топлива в баке;
подтягиваем крепежи.

По окончании полевых работ:

чистим-моем мотоблок;
вытираем и просушиваем;
смазываем трущиеся части маслом и солидолом.

Через каждые 25 часов работы необходимо производить замену отработанного масла на новое.
