Перестала работать болгарка причины

Как проверить статор на межвитковое замыкание мультиметром

Якорь, это та деталь, на которой чаще всего скапливается большое количество грязи. Если у болгарки появились неисправности, их можно выявить, самостоятельно используя мультиметр или другими словами амперметр.

Проверка начинается с того, что нужно найти неисправный компонент. Если ваш аппарат полностью вышел из строя, это может быть свидетельством рассыпанию щеток или разрушенного слоя диэлектрика, который находится между пластин. Если вы наблюдаете внутри искрение, это значит, что в болгарке повредились токосъемники.

Не зависимо от того какой результат вы получите при обследовании, нужно проверить сопротивление. Оно должно быть одинаковым для каждого из замеров.

Обратите внимание на щетки, их износ должен быт одинаковым, а при наличии царапин их нужно обязательно заменить на новые. Если же вы не обнаружили неисправностей, то нужно произвести замер сопротивления у ламели и катушки

Основные неисправности, причины их появления и методы ремонта

Для упрощения задачи поиск неисправности и ремонт необходимо выполнять системно. Не надо спешить разбирать инструмент. Сначала определимся с типом неисправности. Самая главная неприятность – болгарка не включается. Что необходимо проверить:

Исправность сетевой розетки;
Исправность соединительной вилки;
Целостность соединительного провода.

Якорь электродвигателя + (Видео)

Если эти элементы исправны, то осматриваем контактные щетки. Щетки служат для передачи питающего напряжения на контакты коллектора электродвигателя. К этим контактам припаяны обмотки якоря. Если одна из щеток не контачит или вообще обломана, то электрический ток не будет поступать на обмотку и болгарка работать не захочет.

Для того чтобы осмотреть состояние щеток необходимо:

Найти на корпусе две соосные резьбовые заглушки;
Аккуратно открутить их;
Извлечь щетки.

Щетки подпружинены, поэтому надо постараться не потерять пружинки. Извлеченные щетки должны быть одинакового размера. На них будет некоторый износ, но не должно быть сколов и поперечных трещин, которые могли бы нарушить контакт.

Если щетки в нормальном состоянии, то придется осмотреть якорь двигателя. Этот узел только называется якорем, а на самом деле с якорем не имеет абсолютно ничего общего. Это центральный вал двигателя, на котором размещена обмотка и коллекторный венец. Иногда из-за больших нагрузок между щетками и контактами коллектора возникает сильная искра. В результате медные контакты покрываются слоем окислов и ток не проходит на обмотку.

Что необходимо сделать, чтобы привести якорь в порядок? Надо взять обычную белую резинку, которой пользуются чертежники и любители порисовать. Уголком резинки надо потереть контакты. Пленка из окислов должна очиститься и засиять медным блеском.

Если и эта операция не дала результатов, то необходимо вскрыть корпус болгарки и осмотреть состояние внутренних проводов, фазосдвигающего конденсатора и обмотки. Обмотка должна иметь ровный цвет лака, которым покрывают обмоточный провод. Потемнение или почернение провода или его участков свидетельствует о коротком замыкании обмотки. Эту неисправность своими руками устранить сложно, потребуется замена якоря.

Ремонт редуктора + (Видео)

Задача редуктора – передать вращение вала электродвигателя к диску болгарки. Причем, поскольку у нас угловая шлифовальная машина, то и редуктор у нас угловой. Чтобы его осмотреть необходимо:

Снять диск, если он был установлен;
Снять защитный кожух;
Выкрутить четыре винта на корпусе редуктора.

После этого редуктор должен выйти из корпуса. Неисправностей здесь немного:

Поломка или значительный износ зубьев шестерен;
Поломка вала;
Отсутствие фиксации шестерен на валах.

Вышедшие из строя элементы редуктора необходимо заменить. Замена шестерни ничего сложно не представляет. Затем редуктор смазывается хорошим слоем густой смазки и устанавливается на место.

Ремонт статора болгарки + (Видео)

Статором называют ту часть электродвигателя, которая неподвижно закреплена в корпусе. Она предназначена для создания электромагнитного поля, в котором вращается якорь.

Основная неисправность статора – обрыв обмотки или ее сильный перегрев. Чем опасен перегрев? При перегреве обмоточных проводов перегревается и защитный изоляционный лак, который их покрывает. Нарушение лаковой изоляции приводит к короткому замыканию витков обмотки.

Даже замыкание одного витка обмотки полностью выводит болгарку из строя. Обмотка сразу же начинает перегреваться и дымить. Вал вращается медленно или вообще перестает вращаться.

Чтобы отремонтировать статор придется менять обмотки на новые или перематывать. Но перемотка статора – процедура не для новичков.

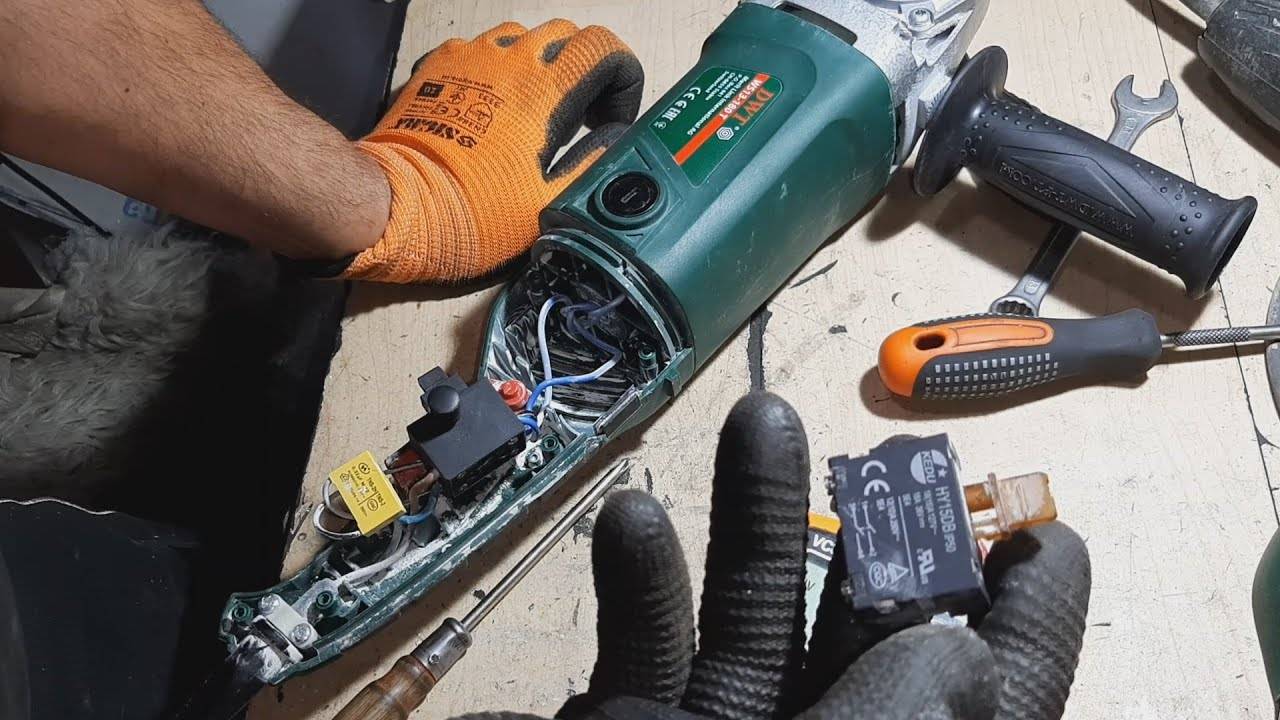

Электрические неисправности болгарки

Электрическая схема основной части болгарок практически одинаковая. Ротор передает вращательный момент через редуктор на рабочий инструмент. Ротор вращается в поле статора. Цепи управления состоят из кнопки, регулирующей обороты и осуществляющей плавный пуск инструмента, угольных щеток, обеспечивающих передачу переменного напряжения на ламели коллектора. Питание на инструмент подается через соединительный кабель.

К основным неисправностям болгарки по электрической части относятся:

Неисправности болгарки по электрической части лучше всего определять тестером или другим прибором. Подойдет для этих целее и самодельное устройство, называемое в народе «аркашка».

Схема болгарки достаточно простая и не требует особых знаний

Надо только соблюдать осторожность и технику безопасности при выполнении ремонтных работ и знать электротехнику в объеме средней школы

Неисправности электроцепи коллекторного мотора

Чаще всего поломки в электрической цепи болгарки происходят по таким причинам:

Износ коллектора;
Поломка кнопки запуска;
Износ угольных или графитовых щеток;
Перегрев и замыкание в обмотке статора;
Перегрев и обгорание обмотки ротора;
Повреждение силового провода.

Такие неисправности являются наиболее частыми, но существуют и другие поломки, связанные с разрывом электрической цепи.

Замена подшипника редуктора

Подшипники являются очень важными элементами электроинструмента. После поломки подшипника его немедленно нужно заменить, так как его неисправность может привести к другим механическим поломкам и к повреждениям статора и ротора. Отрицательное влияние на подшипники может оказывать:

Длительная эксплуатация болгарки с высокой нагрузкой;
Недостаток смазочного материала;
Попадание инородных частиц;
Повышенная скорость вращения.

После износа или разрушения подшипника появляется неприятный посторонний шум. Проверить состояние подшипника можно после разборки болгарки и проверки люфта подшипника на валу. При покачивании подшипника в разные стороны люфт должен отсутствовать или быть минимальным. После обнаружения неполадок подшипника его необходимо поменять, используя при этом съемник, а обойму разрушенного подшипника можно изъять с помощью метчика, вкрученного в обойму. Снять подшипник можно и по народному методу, используя при этом два рожковых ключа, тиски и молоток.

Разборка и ремонт редуктора

Самое сложное при ремонте редуктора — это снять шестерни и изъять опорный подшипник. Для разборки необходимо снять крышку и отсоединить корпус статора от ротора. Далее нужно открутить гайку крепления ведущей шестерни, если она предусмотрена конструкцией. В крышке редуктора находится подшипник, который вытягивается после снятия стопорного кольца. Ведомая большая шестерня крепится стопорным кольцом, и при помощи подручных инструментов его можно снять. Шестерня запрессовывается на шпиндель и крепится шпонкой.

В некоторых типах болгарок шестерня может крепиться резьбовым соединением. Ремонт шестерен заключается в их замене. Стопорный фиксатор необходим для удобства крепления рабочего диска фланцевым креплением. Фиксатор представляет собой шток с пружиной и при надобности путем нажатия на него препятствует вращению рабочего вала. Такой фиксатор починить почти невозможно, он подлежит замене.

Основные неисправности в процессе эксплуатации болгарки

Чтобы не распыляться в таком вопросе, как определение основных неисправностей в процессе эксплуатации болгарки давайте сразу исключим те ее элементы, которые в априори не могут выйти из строя, ну разве что способом специального вредительства. Поэтому такие детали, как корпус болгарки, корпус редуктора, силовой кабель, защитный кожух, рукоятки, кнопка фиксации планетарной шестерни можно не рассматривать. У нас остаются неисправности, возникающие в электродвигателе, редукторе и, как ни странно, в гайке крепления рабочего диска.

Неисправности, возникающие в работе электродвигателя болгарки

Понятно что все эти неисправности приводят либо к полной остановке электродвигателя, либо к неудовлетворительной его функциональности. Так что же может быть?

Ротор болгарки

Перед электродвигателем находится резисторное сопротивление, которое может по тем или иным причинам просто перегореть. Поэтому нельзя упускать из внимания этот факт.

Естественный износ щеток. Визуально это можно определить по интенсивному искрению, которое можно наблюдать в прорези корпуса болгарки, а также при остановках электродвигателя при увеличении нагрузки на рабочий диск. Устраняется простой их заменой, но при этом нужно учесть что сам коллектор якоря также может быть подвержен реставрации. Дело в том что при износе щеток на поверхности коллектора образуется налет, препятствующий контакту щеток с пластинами коллектора

Поэтому перед тем как ставит новые щетки обратите внимание на состояние коллектора. Проблема может быть решена при помощи мелкой «наждачки» или что еще лучше обращением к специалистам, которые снимут этот налет на специальном оборудовании.

Выход из строя подшипников или посадочных мест под них

Признаками этой неисправности может быть на явность вибрации корпуса болгарки, повышенный шум, а также чрезмерный нагрев корпуса болгарки. В этом случае подшипники, также как и корпус, редуктора подлежат замене.

Есть еще одна деталь, которая оказывает влияние на работу электродвигателя и о которой мы забыли упомянуть – это крыльчатка прямого охлаждения. При ее поломке электродвигатель может перегреваться что в итоге может привести к выходу из строя как щеток, так подшипников.

Неисправности редуктора болгарки

После ремонта редуктора старую смазку лучше заменить

Самое «больное» место в конструкции редуктора – это поломка зубьев солнечной и планетарной шестерен. Признаки этого «горя» настолько очевидны что о них не стоить говорить, но тем не менее: повышенный шум и ощутимая вибрация указывает на то, что нужно проверить целостность шестерен.
Шум и вибрация, правда, меньшей силы, может возникнуть также при износе подшипников, на которых вращается ось редуктора. И в первом, и во втором случае детали, вышедшие из строя, нужно заменить.
Не исключена возможность выработки посадочных мест подшипников. Здесь уже без замены корпуса не обойтись. Некоторые «народные умельцы» решают проблему насечками на поверхности посадочных мест. Это может дать положительный эффект в течение часа работы болгарки, а потом все равно мы приходим к необходимости замены корпуса.

Заклинивание гайки крепления рабочего диска болгарки

Гайка вместе с шайбой

Сама по себе гайка может выйти из строя когда по каким-нибудь причинам нарушена ее резьба. Однако, часто владельцы болгарок сталкиваются с такой проблемой, как зажим гайкой до такой степени что специальным ключом ее просто невозможно открутить. Устраняют эту проблему каждый как умеет: разрушают рабочий диск до основания, спиливая его ножовкой по металлу, стараются сбить гайку всеми возможными способами, после которых выкидывают весь инструмент в мусор. Чтобы с вами этого не произошло, приобретите в магазине или на рынке специальную гайку, изготовленную как одно целое с вращающейся шайбой, и проблема уйдет сама собой.
