Комплектация бензопилы Stihl 180 ms
Германия — страна сборки и производства всех оригинальных бензопил Штиль мс 180. Подделку легко выявить по заниженной цене. Китайская или польская копия Stihl ms 180 будет стоить в два-три раза дешевле оригинала, при этом качество сборки таких пил, конечно, отличается от немецкой. Также может присутствовать более легкий и дешевый пластик.
Фирменная пила Stihl MS 180 в рознице стоит около 4,5-5 тысяч гривен. Оригинальное изделие всегда продается вместе с паспортом. В паспорте указан серийный номер инструмента и серия двигателя.
В комплектацию бензопилы Штиль мс 180 входят:
- бензопила в полусобранном виде;
- топливный бак;
- цепь, звездочка, шина;
- тормоз цепи;
- рукоятка;
- паспорт;
- инструкция об эксплуатации изделия.
В инструкции также указаны виды смазки, подходящей для бензопилы Stihl ms 180. В качестве дополнительных аксессуаров производитель предлагает приобрести:
- систему заливки масла;
- систему заправки топлива, которая делает заливку бензина безопасной;
- шаблоны контрольные, опиловочные;
- державку, с помощью которой владелец может своими руками заточить звенья цепи.
Пильная гарнитура
Бензопилы разных модификаций комплектуются фирменными шинами длиной соответственно 14 и 16 дюймов, с пильными цепями STIHL Oilomatic 3/8 дюйма. Масло для охлаждения и полноценной смазки режущего механизма подает из бака емкостью 150 мл в пропил не регулируемый масляный насос.
В перечень обязательного оборудования входит устройство натяжения пильной цепи и система ее блокировки, срабатывающая при обратном ударе или возникновении другого травмоопасного момента. Цепь за минимально короткое время останавливается от легкого удара по тыльной стороне защитного барьера.
На сегодняшний день штилевские гарнитуры по качеству и долговечности находятся на уровне лучших мировых и европейских образцов.
Как запустить бензопилу с декомпрессионного клапана
Перед запуском бензопилы Stihl, на которой установлен декомпрессионный клапан, необходимо включить его. Следует отметить, что пила Stihl 250 не имеет декомпрессионного клапана.
READ В Какую Сторону Откручивается Звездочка На Бензопиле
После первой вспышки клапан вернется к нормальной работе; соответственно, после того, как рычаг управления двигателем находится в положении заслонки на открытом воздухе и запуск продолжается, декомпрессионный клапан должен быть снова нажат.
Схематично работа клапана показана на рисунке ниже.
Фактически, клапан не запускается быстрее, он просто упрощает процесс и делает его более комфортным, потому что во время запуска человеку придется приложить гораздо меньше усилий.
Достоинства и недостатки
Карбюраторы Zama очень надежны и просты в эксплуатации. Конкретно на бензопиле Штиль 180 установлен карбюратор, на котором отсутствуют винты настройки качества и количества смеси, как мы привыкли. Один винт существенно упрощает регулировку.
У мембранного карбюратора нет существенных недостатков. С таким карбюратором бензопила работает в любом положении. При боковом распиле, вертикальном и т.д.
Несмотря на вышеупомянутые плюсы, карбюратор чувствителен к качеству топлива. Помимо чистого воздуха из воздушного фильтра в карбюратор требуется подавать очищенное топливо из бензобака. Но это не всегда возможно, поэтому как минимум, раз в полгода его нужно очищать и продувать.
Приспособления для продольного пиления бревен(малый — экскаватор пилорамы)
Приспособление для вертикального распила бревен. Более обычным является устройство для вертикального пиления бревен, изображенное ниже.
Оно состоит из адаптера (1), прикрепляемого к шине у её основания, и направляющей (5), задающей прямолинейность движения адаптера. Направляющая устанавливается на доску (3), которая опять же крепится к распиливаемому бревну.
Основное предназначение этого приспособления для бензопилы состоит в обеспечении прямолинейного движения шины. При его использовании конечно не только лишь распустить бревно на две иначе говоря четыре части (четверти) иначе говоря выпилить с его применением брус, да и распилить его на доски иначе говоря брусья. Но в последнем случае придется всегда переставлять доску с направляющей, ну и большой точности при распиловке достигнуть не получится. Незафиксированный конец шины может сдвигаться в сторону, под воздействием которых всепостоянство характеристик и полная параллельность сторон брусьев иначе говоря досок сомнительно будет достигнута.
Приспособление для горизонтального распила. При помощи приспособления, изображенного на фото ниже, осуществляется распил бревен в горизонтальной плоскости. По сравнению с устройством для вертикального распила оно обладает завышенной функциональность и точностью, позволяя порезать доски или брусья схожей толщины.
Приспособление, крепящееся к шине в 2-ух местах. начале и конце. имеет рамную конструкцию, обеспечивающую твердость устройства. Место крепления (1) может сдвигаться вдоль шины. Это позволяет устанавливать нужную ширину пропила (по поперечнику бревна). во время длины шины. Направляющие (4.5) монтируется на любом расстоянии от шины, обеспечивая тем нужную толщину нарезаемых брусьев либо досок. 1-ый горизонтальный распил осуществляется при помощи направляющей рамы (3), устанавливаемой на бревно и служащей базисной поверхностью для направляющих (5). При следующих пропилах как базисной поверхности употребляется ровненькая поверхность (4), приобретенная при прошлом проходе. При работе, что бы избежать зажима пилы, в распил вставляются клинья, препятствующие сужению пропила.
По мере надобности распила бревен, поперечник которых превосходит длину стандартной шины, используют более сложное приспособление, где употребляется длинноватая шина. Здесь родная система смазки пилы не обеспечивает доброкачественную смазку всей цепи, потому необходимо в устройстве дополнительной комплекса бухгалтерских программ, состоящей из бачка и шланга, подводящего смазку к концу шины. Для обеспечения подачи масла самотеком бачок располагают на стойке выше шины.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Как правильно разобрать бензопилу Штиль
Перед непосредственно разборкой пилы Stihl обязательно должен следовать подготовительный этап. Подготовьте удобный стол, сухие тряпки, кисти для деликатной протирки деталей, чистую воду, перчатки и сухое место вдали от огня
Также важно понимать, что в агрегате не должно быть топлива. Оптимальным его будет выработать, нежели слить и дать остыть пиле несколько часов перед разборкой
Схема процедуры простая и чёткая:
снимаем цепочку, шину и боковую крышку;
используя компрессор, если он в наличии, кисточки, сухую губку – чистим Штиль от масла, грязи, пыли, подтёков, опилок
Особенное внимание уделите ведущей звёздочке – она может содержать на себе много нагара и грязи;
если большие скопления грязи механическим путём удаляются сложно, то можно использовать чистый бензин;
ищем три резиновых амортизатора и снимаем рукоятку. Это можно сделать, удалив заглушки
Используя крепкую отвертку, выдавливаем сперва верхний амортизатор, а после него – находящийся у задней ручки;
разбираем заднюю часть рукоятки, открутив два винтика. Так мы от газового курка отсоединяем тягу (она соединяет карбюратор и газовый курок, что в рукоятке);
в момент фиксации ручки только на амортизаторе – мы будто выворачиваем все «внутренности» пилы и заламывая в сторону – снимаем с последнего фиксатора по типу резинки;
стартер изымается посредством демонтажа верхней корпусной крышки, и раскручивания 4 винтов, на которых он крепится. Далее снимаем крышки баков – топливного и масляного. Под стартером часто находится скопление грязи, опилок, что тоже нужно почистить;
головка на 13 поспособствует откручиванию маховика. Блокируем коленвал от проворотов посредством откручивания свечи, а именно через её отверстие фиксируем поршневой стопор;
по факту блокировки поршня – можно откручивать маховиковую гайку;
предварительно снятию сцепления – отсоединяем звездочку ведущую. Стопорная шайбочка изымается из пазов, также игольчатый подшипник;
разборка бензопилы Штиль 180 предполагает снятие сцепления головкой 19 размера. Далее снимаем отражающую пластинку и привод маслонасоса;
отсоединяем провода зажигания и тягу заслонки воздушной от детали, именуемой рычагом двигателя, и снимаем сам рычаг. Дальше раскручиваем гайки карба и фильтра воздушного удобной головкой на 8 с удлинителем (если таков имеется);
раскрутив 2 гайки и немного потянув на себя – вы снимете следующую деталь, глушитель;
в днище пилы есть 4 винта, что удерживают двигатель. Деликатно изымая его, не забывайте о резиновом патрубке карбюратора, который можно задеть.
Разборка двигателя агрегата представляет из себя отдельную схему, но в общем, как разобрать бензопилу Штиль – мы рассмотрели. Относительно других популярных моделей, как 250 – процедуру стоит проводить аналогично. Как и другие детали, напильник для заточки цепей вы всегда вправе заказать в КосиКоса.
Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
- Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
- Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
- Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
- Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
- Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
- Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
- Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Маховик не работает
Если стартер в порядке, но бензопила «Calm 180» не запускается, неисправности и ремонт маховика должны быть тщательно разобраны. Эта проблема решена довольно просто. Чтобы начать изучение прибора, необходимо заранее слить газ из бака. В устройстве над воздушным фильтром имеется маховик. Чтобы добраться до него, вам нужно отключить заднюю панель. После этого цилиндр удаляется непосредственно.
Следующим шагом будет захват плунжера. Вы не можете удалить его с помощью ключа. В этом случае необходимо точно сбить молоток молотком
Однако важно не повредить карбюраторные лезвия. Маховик в этой пиле прикреплен к маленькой кепке
Поверните его против часовой стрелки. После этого маховик можно снять. Если он имеет мелкие царапины, тогда его следует просто смазать моторным маслом. Если деталь деформируется достаточно сильно, ее придется заменить, а новый маховик на «Calm 180» (рыночная цена) находится в диапазоне 450 рублей.
Особенности пильных цепей
Пильная цепь. это рабочий механизм. Пильные цепи производятся по специальной технологии:
- Режущий элемент изготовлен из высокоуглеродистой стали, с применением хромирования или нанесения на фрезу викторного слоя. Чем сложнее технология изготовления, тем выше стоимость цепочки.
- Отверстия для петель отшлифованы, чтобы уменьшить трение и продлить срок службы.
- Заклепки используются только закаленные по специальной технологии.
- На зубьях нанесены метки, по которым можно определить износ и выполнить равномерную заточку.
- После соединения звеньев в цепь изделие растягивается для обеспечения стабильности размеров во время эксплуатации.
Интеллектуальная автоматическая система смазки цепи продлевает срок службы. Новые пилы нужно выбирать по характеристикам, указанным в инструкции по эксплуатации бензопилы Stihl 180.
Необходимо знать, что цепи с победным наплавом в 3-5 раз дороже обычных цепей, но заточить их своими руками при ремонте бензопилы Stihl сто восемьдесят невозможно. Этим инструментом чаще пользуются сотрудники МЧС.
Часто спрашивают, можно ли использовать Stihl сто восемьдесят для продольной резки. Мощность пилы позволяет резать древесину только поперек волокон.
Цена на бензопилу Stihl MS сто восемьдесят существенно отличается. Самая недорогая базовая модель обычной комплектации. Стоимость устройства зависит от страны-производителя. Немецкий или американский товар дороже китайского по понятным причинам.
Наиболее частые неисправности
- Сломан масляный шланг. Иногда это можно обнаружить при визуальном осмотре. Проблема решается заменой бракованной детали.
- Отсутствие резьбы на валу масляного насоса, поможет замена.
- Дефект резьбы на шестерне привода насоса устраняется аналогично установкой новой детали.
- Отсутствие штопора главного вала (актуально для некоторых моделей инструмента, например Homelite). Исправить можно, установив вместо родного штопора, подходящий по диаметру шпилек, обрезав до необходимой длины.
- Засорение косильной лески. Удаляется обдувкой сжатым воздухом или механически с помощью проволоки подходящего диаметра.
- Забит фильтрующий элемент.
- Stihl MS 180, насос которого неразборный, часто забивается. Можно попробовать промыть чистым бензином, если не помогает заменить.
- В китайских бензопилах (Gypsy) очень часто вырезает на главной передаче пазы, по которым на нее передается усилие от звездочки.
Устройство и схема

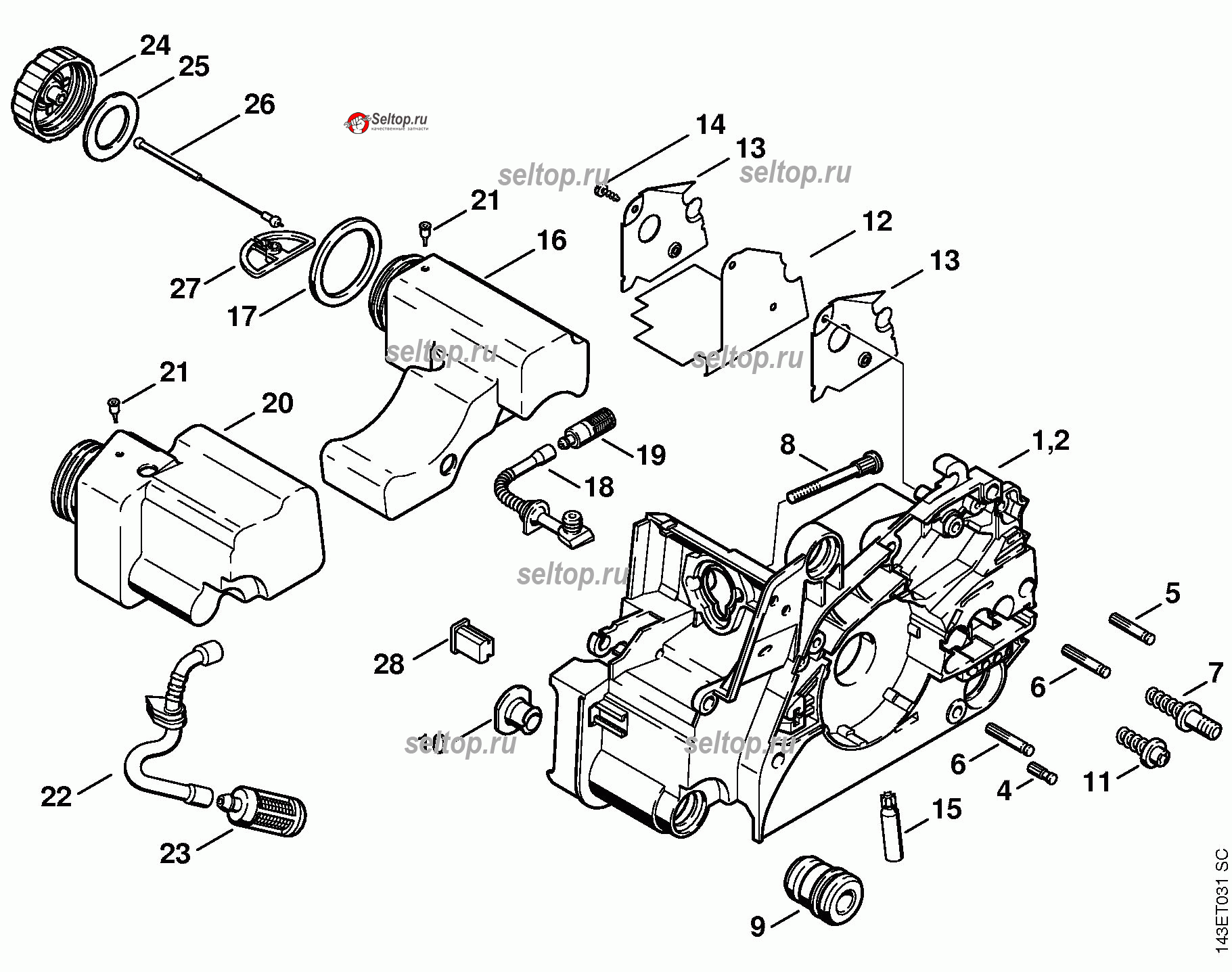

Схема бензопилы штиль 180 (как и бензопила stihl ms 660) достаточно непростая, и это обусловлено особенностями работы данного агрегата. Для того чтобы подробно ознакомиться со спецификой ее работы необходимо изучить инструкцию по эксплуатации бензопилы stihl ms 180.
Инструкция по рименению

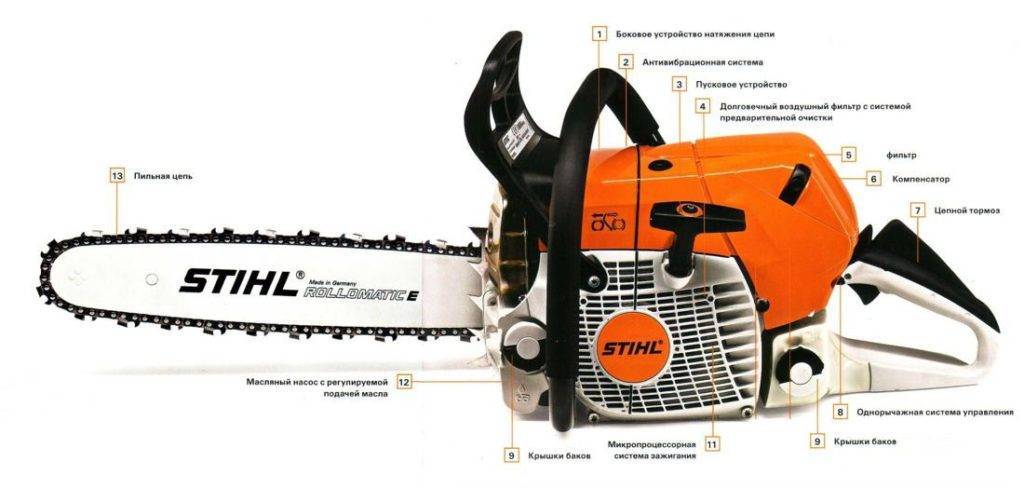

Здесь имеется подборка схематического устройства бензопилы, указаны все нюансы относительно составляющих частей и реализации первого и последующего запуска. Чтобы держать устройство в достойном состоянии и быть уверенным в его работоспособности, необходимо знать основы его устройства и принцип деятельности. Также для более эффективной работы, необходима настройка карбюратора бензопилы.
Серийное оснащение продукции состоит из:
- Направляющей шины типа Ematic;
- Пильной цепочки Oilomatic;
- Регулируемого масляного насоса, обеспечивающего равномерное распределение масла на всю цепь и гарантирующего отличную работу системы;
- Карбюратор с особенным компенсатором STIHL, регулирующим оптимальную мощь двигателя;
- Воздушный фильтр;
- Рычаг запуска (холодного и горячего);
- Управляющий рычаг;
- Рукоятка с особо антивибрационной системой.
Снятие маховика
Маховик бензопилы Штифт 180 скручен с большой силой, поэтому для его удаления требуется головка с металлическим кольцом. Гайка, удерживающая маховик, отключается на 13.
Чтобы заблокировать коленчатый вал от поворота, необходимо отвинтить свечу и установить пробку поршня через отверстие для свечи, если ее там нет, вы можете использовать старое кружево из стартера, с прикрепленными к нему узлами и погруженным в цилиндр через отверстие для свечи.
Категорически запрещается вращать маховик с помощью установки между ребрами и корпусом силовой отвертки и других инструментов, при таком способе блокировки от поворота лопасти маховика не способны выдерживать нагрузки и обрываться.
Обкатка бензопилы Штиль МС 180
После предварительной подготовки необходимой смеси горючего и используемого моторного масла, нужно переходить к плановой обкатке нового инструмента Stihl. Эта процедура играет огромную роль, так как во время ее выполнения все рабочие механизмы инструмента встают на свое место и вплотную притираются друг к другу.
Чтобы обкатать бензопилу Штиль 180, нужно поочередно выполнить следующие действия:
- Сначала нужно залить топливную смесь и подходящее масло для смазки пильной цепи. Для этого в устройстве пилы предусмотрены отдельные баки;
- Далее необходимо выключить заводской инерционный тормоз – это предотвратит плавление пластикового корпуса в области сцепления;
- После этого нужно включить бензопилу и дать ей поработать на холостых оборотах примерно 15–20 минут;
- Затем необходимо переходить к распиловке тонких веток. Постепенно толщину веток нужно увеличивать.
Во время обкатки используемой пилы Stihl MS 180 важно не допускать максимально высокой скорости работы двигателя, так как это может привести к образованию заусенцев на поверхности цилиндра. Также в процессе обкатки не рекомендуется использовать мотобуры, короеды и другие распространенные насадки для бензопилы
