Металлодетекторы
Это компактные металлоискатели, которые прекрасно справляются с поиском всего, что спрятано от глаз. Ведь поиск проводки в стене прибор такого вида ведет безошибочно. Он найдет даже те электрические линии, что обесточены.
Катушка металлодетектора создает вокруг себя электромагнитное поле
Правда, будет реагировать и на посторонние предметы – старые гвозди и шурупы, любые металлические изделия. Это может замедлить работу мастера. Особенно неопытного в данном виде деятельности.
Отдельные модели таких приспособлений могут даже определить вид металла, указать на пустоты в структуре поверхности, найти дерево и пластик. Прибор для определения скрытой проводки данного вида основан на катушке. Она создает вокруг себя электромагнитное поле, которое и помогает найти нужные предметы.
Лучше всего зарекомендовала себя продукция фирмы Tesla, которая как раз и специализируется на производстве электротехники.
В каких случаях используется
Современные тенденции прятать в стены коммуникации хороши с эстетической точки зрения, но вот работу это усложняет многократно
Всякий раз собираясь повесить полочку или шкафчик, сделать дырку в стене под крепление, для любой мелочи, действовать приходится очень осторожно — можно попасть в проводку или скрытые в стене водопроводные трубы. Чтобы такого не произошло и требуется прибор для обнаружения скрытой проводки
Прибор для обнаружения проводки нужен в домашнем хозяйстве — чтобы навешивая полку , картину или шкафчик не попасть в провод
Когда еще необходим прибор для обнаружения скрытой проводки? Если из-за обрыва проводника потребовался ремонт или замена провода. В этом случае надо определиться с тем, как проходит трасса, а затем начинать работы.
Перед началом работ этим пробором проверяется место предполагаемого крепления, определяются потенциально опасные участки. После этого можно выбирать место для полок, зеркала, шкафчика, даже для гвоздика чтобы повесть картину.
Поиск скрытой электропроводки
Сканирование электропроводки и поиск обрывов кабеля различного типа имеет свои нюансы. Однако существует общая последовательность этой процедуры:
- Сначала нужно включить прибор и проверить его работоспособность. Для этого необходимо поднести его к проводу под напряжением.
- С помощью регулятора настройки обнаружения индуктивного поля настраивается чувствительность устройства.
- Затем плавным движением производится перемещение вдоль предполагаемой трассы залегания кабеля. При этом надо контролировать уровень сигнала. Снижение означает удаление от основной магистрали.
- Периодически надо оставлять метки для маркирования мест нахождения электрической сети.
Для лучшего контроля уровня сигнала можно применить наушники (если таковые имеются в комплекте).
Профессиональные приборы для поиска
Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:
- электромагнитный детектор скрытой проводки;
- индикаторная отвертка;
- металлодетектор;
- мультиметр и полевой транзистор;
- комбинированный детектор.
Электромагнитный детектор скрытой проводки
Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.
Детектор для обнаружения проводов
Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.
Индикаторная отвертка
Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.
Поиск кабеля с помощью индикаторной отвертки
Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее
Важно, чтобы провод находился под напряжением, а индикатор был транзисторным
Металлодетектор
Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.
Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.
Мультиметр и полевой транзистор
Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.
Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем
Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы
Они легко повреждаются статическим электричеством.
Комбинированный детектор
Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.
Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.
Функциональные особенности
Существуют определённые факторы, на которые следует обращать внимание. Они характерны для всех типов устройств
У каждой модели они проявляются в разной степени. Основные проблемы:
- Максимальная предельная глубина выявления конструктивных элементов. У каждого прибора она разная. Чем глубже кабель или другой материал, тем выше вероятность ошибки устройства. Также детектор может определить несколько объектов, находящихся в непосредственной близости друг к другу, как один.
- Объекты, находящиеся максимально близко к поверхности стены, определяются с наибольшей точностью.
- Если рядом располагаются два объекта, то детектор может определить только тот, что больше по размеру. В этом случае меньший совсем не будет сканироваться. Устройство усредняет расположение обоих объектов, что сильно увеличивает погрешность.
Как можно пользоваться индикаторной отверткой
В зависимости от возможностей прибора, есть ряд вариантов его применения. К наиболее часто используемым относят:
определение типа провода – фаза или ноль – розетки или выключателя. Применяют контактный способ – касание щупом клеммы электроприбора. Наличие светового (и/или звукового) говорит о том, что данный провод является фазой, отсутствие – ноль
Важно понимать, что в неисправном приборе или при отключенном от электричества участке цепи индикатор не будет срабатывать и для фазы;
проверку наличия тока в подключенных к розетке (выключателю или другому электроприбору) проводах, лучше использовать так называемую индикаторную отвертку «с прозвонкой», то есть с возможностью бесконтактной проверки электросети. В этом случае изделие берут за щуп и прикладывают контактной площадкой на рукояти к тому месту стены, где ориентировочно находятся провода
Срабатывание то же – индикация на фазу, ее отсутствие на ноль или неработающую сеть. Также этот метод позволяет обнаружить проводку в стене, то есть выполнить «прозвонку», или обнаружить место обрыва кабелей – в этой точке индикатор перестанет срабатывать;
выяснение работоспособности удлинителя. Для этого щуп поочередно вставляют в отверстия розеток на удлинителе. О нормальной работе прибора свидетельствует наличие тока в одном отверстие и отсутствие – во втором. Также при явно неработающем удлинителе можно поискать место обрыва провода;
проверка лампы накаливания. Приложенный к контактам лампы щуп при наличии с другой стороны контакта с телом (прижимаем контактную пластину большим пальцем) должна проявиться индикация для рабочей лампы;
поиск фазы в автоматических предохранителях. Наличие индикации при контакте – фаза, отсутствие – заземление (если оно есть) или неисправный прибор, индикация при одновременном касании щупом контакта и рукой контактной площадки отвертки – «ноль» («нейтраль»);
поиск обрыва провода в приборе. Для примера можно привести проверку кипятильника или ТЭНа – к одному из контактов вилки прибора (как на фото) или торцовому контакту ТЭНа прикладывают щуп отвертки, второго касаются оголенной кожей. Наличие индикации – исправность устройства. Аналогично проверяется не подключенный к сети кусок провода, здесь касаться щупом и рукой следует противоположных оголенных кусков кабеля. Отсутствие индикации говорит об обрыве токопроводящей жилы где-то внутри;
наличие «пробоя» на корпус прибора. В этом случае ток появляется на элементе заземления розетки.
Детекторы Stanley S350
Представленные детекторы скрытой проводки продаются с трехпроводным щупом. Точность измерения в данном случае не превышает 1,5 %. Пороговая частота находится на уровне 80 Гц. На деревянных поверхностях модель использовать разрешается. Показатель допустимой влажности составляет не менее 90 %.
Демпфер у модели применяется высокочувствительного типа. Микроконтроллер стандартно установлен с усилителем. При необходимости детектор способен определять разрывы кабеля в стене
Скважность импульсов в данном случае равняется 90 %. Купить представленный прибор для обнаружения проволоки пользователь может за 9 тысяч рублей
Bosch UniversalDetect
Предназначен для поиска и обнаружения скрытой проводки. Детектор профессионального уровня. Быстро и точно обнаруживает проводку с частотой то 50 Гц. Прибор так же выявляет трубопроводы, арматуру, деревянные и металлические конструкции. Корпус из высококлассного пластика с резиновыми накладками – удобен и практичен в применении. Подсветка, звуковая индикация значительно улучшают удобство использования прибора в темноте или при слабом освещении.
Преимущества и недостатки
быстрое и качественное обнаружение проводки;
удобный в эксплуатации;
высокая чувствительность;
управляется с помощью сенсорного экрана;
обнаруживает проводку как под напряжением, так и без.
отсутствует чехол.
Лучшие модели
Несмотря на достаточно узкую специализацию приборов, изготовлением подобных устройств занимаются многие производители. В современном доме требуется большое количество розеток, мощной проводки, разведенной по всем комнатам.
Ремонтникам приходится часто выполнять поиск скрытых объектов, чтобы не создать серьезные проблемы. Поэтому, в продаже имеется немало моделей детекторов, обладающих разным набором функций. Их можно условно объединить в группы по стоимости и функциональному наполнению.
Рассмотрим их по отдельности:
Бюджетные детекторы для бытового использования
Это устройства, стоимость которых находится в пределах 1-3 тысяч рублей.
Среди них можно выделить следующие модели:
Stanley S100 STHT0-77403
Прибор, способный определить наличие проводки с переменным током на глубине до 51 мм. Обычный металл и древесину обнаруживает на глубине до 19 мм. Калибровка проста, выполняется одним нажатием на кнопку. Два вида индикации — звук и светодиод.
Meet MS-158M
Детектор с выступающей антенной-сенсором для более точного обнаружения скрытых объектов. Прибор удобен для бытового пользования. Яркий сигнальный светодиод способен одновременно подсвечивать участок поиска. Может работать на улице и в помещении. Максимальная глубина обнаружения — 50 мм.
Condtrol Drill Check
Легкий (вес всего 45 г), надежный, достаточно точный прибор для бытового использования. Может работать в температурных условиях от -10 °С до +50 °С. Способен непрерывно работать без замены батареек до 6 часов.
Есть и другие бюджетные модели, которые на рынке представлены гораздо шире профессиональных. Они дешевы и просты в работе, поэтому спрос на них стабильно высокий.
Профессиональные модели
Отличие профессиональных моделей заключается в повышенной точности, функционале, способности работать в сложных условиях.
Популярные модели:
CEM LA-1012
Удобный прибор с жидкокристаллическим дисплеем. В комплекте идет пластиковый кейс. Есть функция индикации зарядки батареи, звуковая индикация и встроенный светодиодный фонарик. Максимальная глубина обнаружения объектов — 2500 мм. Есть несколько режимов работы, изменяющимися в соответствии с напряжением на проводке.
Mastech MS6818
Модель, способная работать с проводкой разного типа. Диапазон напряжений — 12-400 В. Цифровой дисплей, дающий полную информацию о состоянии прибора, заряде батареи, действующем режиме и прочих параметрах.
Ресанта ДМ-2
Удобный прибор с резиновыми элементами на корпусе, что позволяет надежнее его удерживать. Вес — 240 г. Светодиодная индикация, автоматическое отключение после 5-минутной неактивности.
Профессиональные приборы обладают большим разбегом в функционале и стоимости. Есть устройства ценой около 500 рублей, имеются модели стоимостью 15-18 тыс. и более. Поэтому, выбирать их сложнее, но и эффективность работы на порядок выше, чем у бытовых приборов.
Высокоточные аппараты
Это приборы, дающие наиболее точную информацию о скрытом объекте. В частности, они способны показать расстояние до проводки (глубину размещения в стене).
Популярные модели:
Bosch D-tect 150 Professional
Прибор работает на показаниях двух датчиков — индуктивного и радарного. На дисплее показываются неоднородности, обнаруженные рядом с кабелем. Глубина обнаружения невелика — до 60 мм, но специализация этого детектора и не требует больших значений.
ADA instruments Wall Scanner 80
Прибор отличается простотой и удобством пользования. Всего 3 кнопки обеспечивают простую настройку. Глубина обнаружения составляет 50 мм, чего вполне достаточно для обнаружения проводки под напряжением.
Elitech Д 100
Прибор обладает стандартным набором показателей — температурный рабочий диапазон от -10 °С до +50 °С, индикация заряда, 9-вольтовая батарейка. Погрешность определения глубины — в пределах 1 см.
Высокоточные приборы часто уступают профессиональным, поскольку производители делают основную ставку на многофункциональность и надежность конструкции.
5 Sparta 938225
Детектор скрытой проводки может пригодиться не только профессиональному электрику, но и рядовому домашнему мастеру. В этом случае нет необходимости покупать дорогой, навороченный аппарат со множеством функций. Тратить на него серьезные деньги и потом использовать раз в несколько лет. Вполне хватит и такого, нехитрого инструмента, стоящего чуть больше 500 рублей.
Это пинпоинтер, способный искать в стене не только фазу, но и черные металлы. Правда нельзя настроить игнорирование каких-то объектов, а определение того, на что реагирует инструмент происходит по световому сигналу. Да, это не лучший выбор в плане удобства и функциональности, и профессиональному мастеру он вряд ли подойдет, зато он станет отличным дополнением инструментального ящика, и если вам однажды понадобится просто вбить гвоздь и не повредить проводку, то с этой задачей детектор отлично справится.
Виды приборов для обнаружения проводки
Собственно, устройства, которые обнаруживают электрические цепи представлены не так уж широко. Называются они трассоискатели (кабелеискатели) и детекторы проводки. Обнаруживают только проводку, но есть другие устройства, которые также могут обнаруживать провода, скрытые под отделочными материалами.
Есть устройства, которые могут найти металлические трубы (и не только)
Трассоискатели
Трассоискатели подключаются к искомой сети, после чего можно искать как проложены провода. Есть модели, который «видят» даже обесточенные провода, металлические трубы водопровода и канализации. Многие из них позволяют искать кабели не только в стенах, но и в земле. Глубина поиска солидная — в стенах до 40 см, в земле — 2,5 метра. Иногда больше, иногда — меньше.

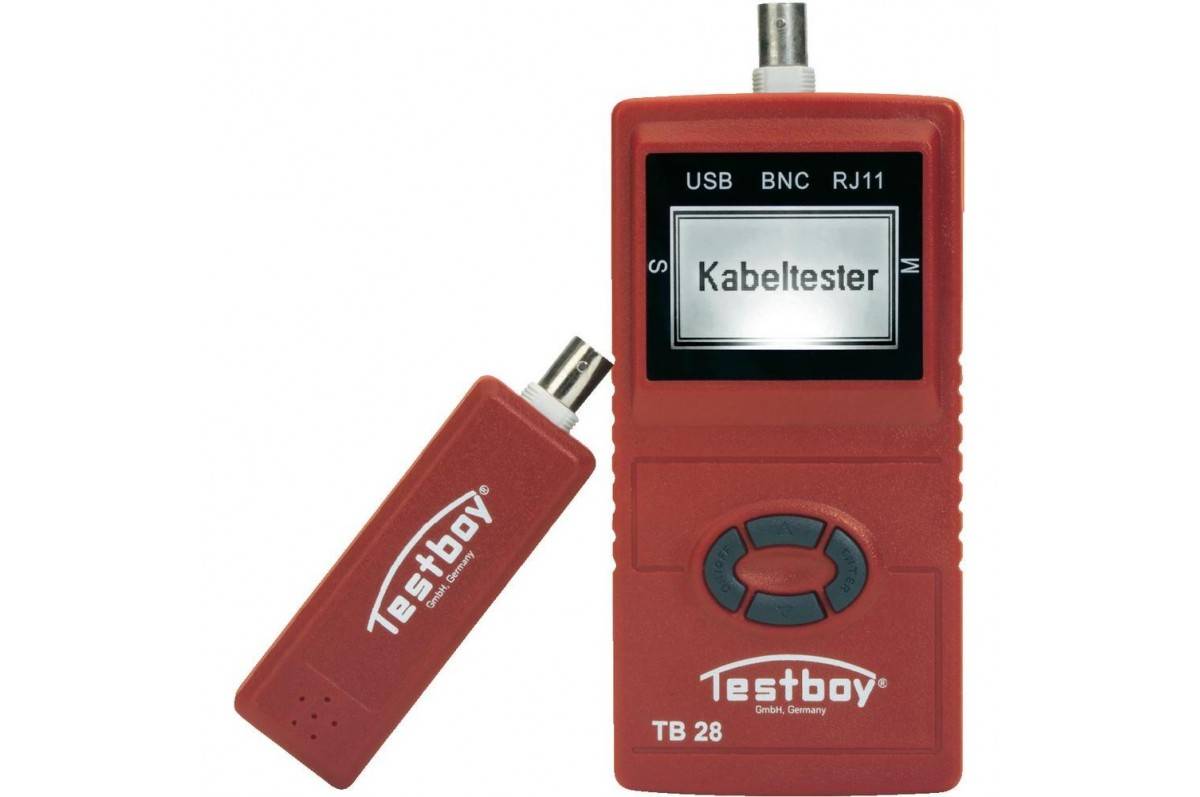

Трассоискатель — отличные прибор для поиска скрытой проводки
Прибор создает электромагнитное поле, на которое реагирует приемник. При приближении на близкое расстояние раздается сигнал (писк). Имеется несколько ступеней чувствительности, изменяя которые от грубой настройки к точно, за несколько проходов определяем точное положение проводов (с погрешностью в несколько сантиметров, но вообще цифра зависит от класса прибора). Недостаток такого оборудования — высокая цена. Для домашнего использования такие траты абсолютно не обоснованы.
Детектор проводки

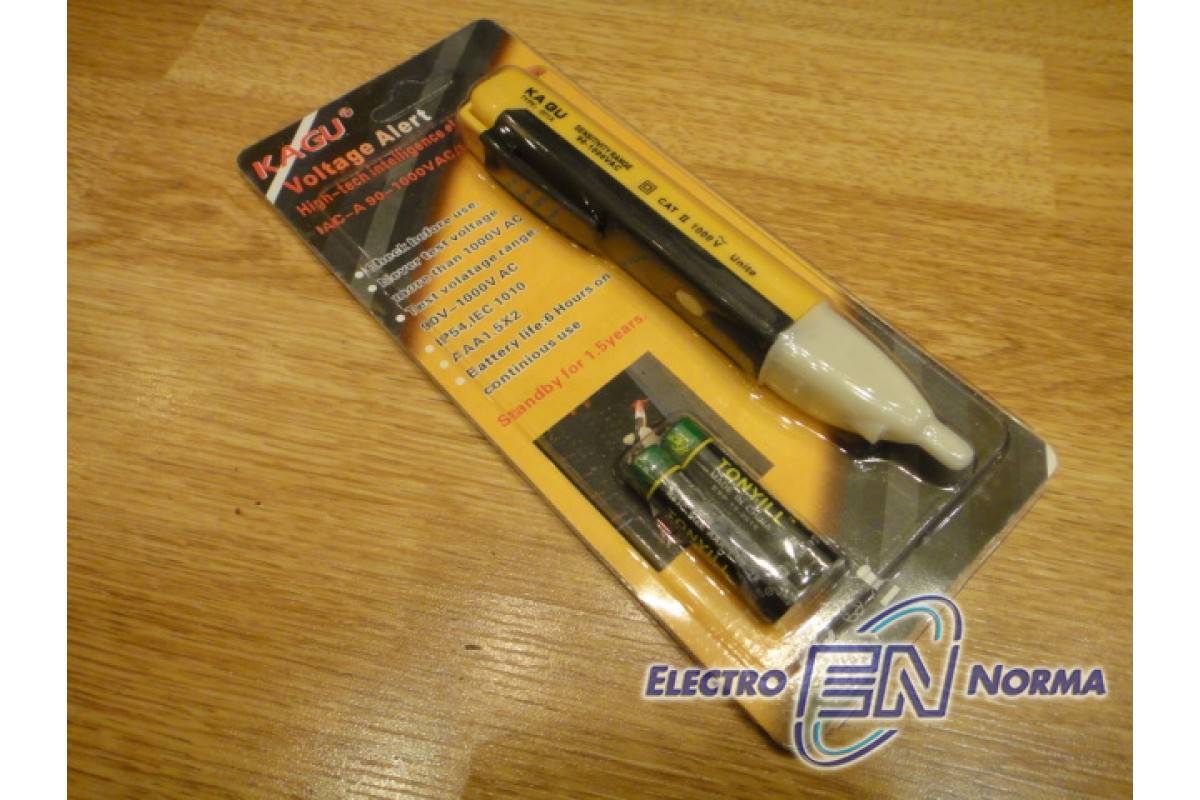

Если вам надо найти проводку под напряжением, можно использовать недорогой прибор, который чаще всего называют детектором проводки. Он реагирует на электромагнитное поле, которое излучают провода при прохождении по ним тока. Называют его еще указатель, индикатор, обнаружитель. Суть одна — он находит проводку под напряжением.
Недорогой приборчик — детектор скрытой проводки (обнаружитель, искатель)
Недостаток этого прибора для обнаружения проводки понятен: если провод в обрыве, его найти не удастся. Ну, и другие скрытые коммуникации тоже недоступны. Есть у приборов этих еще один минус — слишком широкий диапазон поиска, из-за чего работать очень сложно
При выборе модели обращайте на это внимание — чем уже будет «сектор обзора»,тем работать проще
Портативный металлодетектор
Как известно, все металлы проводят ток. На этом и основана работа метеллодетектора. Он формирует электромагнитное поле, на которое реагируют скрытые в стене или полу металлы. Таким образом можно найти трубы, стойки каркаса гипсокартонной перегородки, даже кладочную сетку в кирпичной или пеноблочной стене. Так как кабели имеют медные или алюминиевые жилы, то и они неплохо определяются устройствами этого типа.
Один из металлоискателей скрытой проводки Bosch 120
Но проблема в том, что при высокой чувствительности он «видит» все, вплоть до гвоздей и саморезов. Если же чувствительность выставить на минимум, есть вероятность не обнаружить проводку. В общем, к работе с надо приспособиться. И еще отрицательный момент — из-за обилия металла с ним очень сложно работать в железобетонных стенах. Отличить проводку от арматуры можно только если вы имеет представление о том, как проходит трасса.
Универсальные (многофункциональные) приборы
Есть прибор для обнаружения скрытой проводки, который также может находить металл не под напряжением, древесину, пластик. Его работа основана на том, что разные материалы имеют различную плотность. Прибор излучает волны определенной длинны и по характеру отраженного сигнала определяет что за материал находится в стене. Информация о том, что именно найдено, отображается на цифровом или жидкокристаллическом дисплее, так что ориентироваться, что именно найдено не очень сложно. Но, как и к любому оборудованию, к этим приборам надо приспособиться.
Универсальные приборы — хорошо все находят, но стоимость высокая
Недостаток оборудования этого типа — с ними сложно работать на стенах, сложенных из материалов с пустотами: пустотелый кирпич, шлакоблоки и т.п. Он реагирует на каждую неоднородность, так что разобраться в картинке будет очень сложно.
Универсальный детектор — это более сложное оборудование и стоимость его значительно выше описанных выше устройств. В этой группе редко встречаются модели бытового класса, практически все модели полупрофессиональные и профессиональные
Обратите внимание, что практически все они требуют настройки перед началом работы. Она заключается в том, что прибор на некоторое время надо приложить к стене, в которой заведомо отсутствуют неоднородности
Это для того, чтобы он мог взять «образец» плотности стены, в которой предстоит искать неоднородности. Без этой настройки врет он капитально, ни в чем уверенным быть нельзя.
2 Zubr Master 59710
Если вы не являетесь профессиональным электриком и поиск скрытой проводки для вас действие единовременное, то данный прибор станет отличным решением. Он очень простой в освоении. Все надписи тут на русском языке, да и переключатель всего один, выполняющий одновременно несколько опций, в том числе включение фонарика и смена функции поиска, которая будет игнорировать ненужные найденные модули.
Детектор работает на глубине до 50 мм., и умеет обнаруживать не только провода под напряжением, но и черные металлы. То есть это полноценный пинпоинтер, хоть и с ограниченным радиусом поиска. Питается гаджет от 9 вольтовой батарейки типа Крона, и она поставляется в комплекте, что встречается на современном рынке довольно редко. Отдельно отметим форм-фактор устройства. Он складной и позволяет работать в сложных местах меняя угол наклона жала. Также это защищает его от случайной поломки при переноске или хранении в инструментальном ящике.
Какой прибор лучше – импортный или отечественный
Рейтинг лучших детекторов скрытой проводки
Чтобы определиться с выбором сигнализатора, нужно знать нюансы: каждая страна выпускает приборы, рассчитанные на проводку и правила ее укладки на территории своего государства. Есть риск, что импортное оборудование не будет выдавать достоверную информацию.
Возможен заказ партии оборудования, который сделают специально для российского кабеля и его особенностей. В этом случае лучше будет спросить в магазине, подходит ли прибор для наших электрических сетей или лучше купить отечественный. Не очень хороший вариант – купить прибор за границей. В этом случае он точно окажется непригодным к использованию, а вернуть его не получится.
Модели детекторов для поиска скрытой проводки
На рынке представлено большое разнообразие детекторов. Самыми популярными и универсальными считаются:
- модель LA-1010, предназначена для поиска кабелей на сравнительно небольшой глубине. Может также использоваться в виде нивелира или лазерной указки. Преимущество в функциях, которые позволяют искать проводники переменного напряжения, а также конструкции из деревянного и металлического материала.

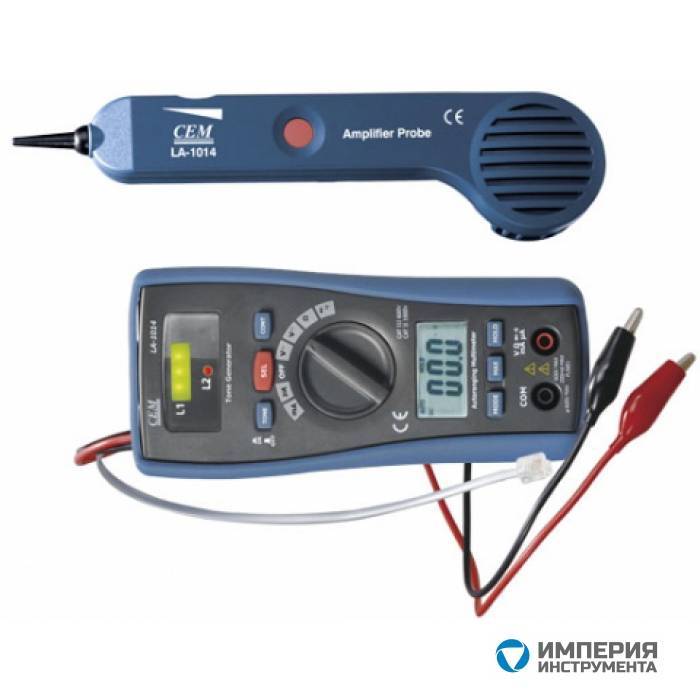

- модель LA-1014. Подходит не только для обнаружения скрытой проводки, но также позволяет находить обрывы в системе кабелей, перехлёст жил или короткие замыкания.
- модель S-Line. предназначена для обнаружения скрытой проводки, а также металлических, деревянных и гипсокартонных конструкций на большой глубине. Эта модель относится к строительным типам. Имеет автоматическую калибровку, а также прочный и удобный для использования корпус.
- модель TS-72. Простой тип детектора, который используется преимущественно в быту. Может обнаружить проводку во включённом и отключённом состоянии, а также металлические и деревянные скрытые конструкции.
Благодаря разнообразию детекторов для обнаружения скрытой проводки, можно значительно упростить работу в строительной сфере, ремонте или просто при установке какого-либо элемента интерьера, когда нужно пробивать стенку. Прибор также позволяет снизить уровень опасности для здоровья человека при работе с электросетью.
