Регулировка карбюратора бензопил Stihl и Partner
Общий вид Stihl и Partner (Штиль и Партнер):

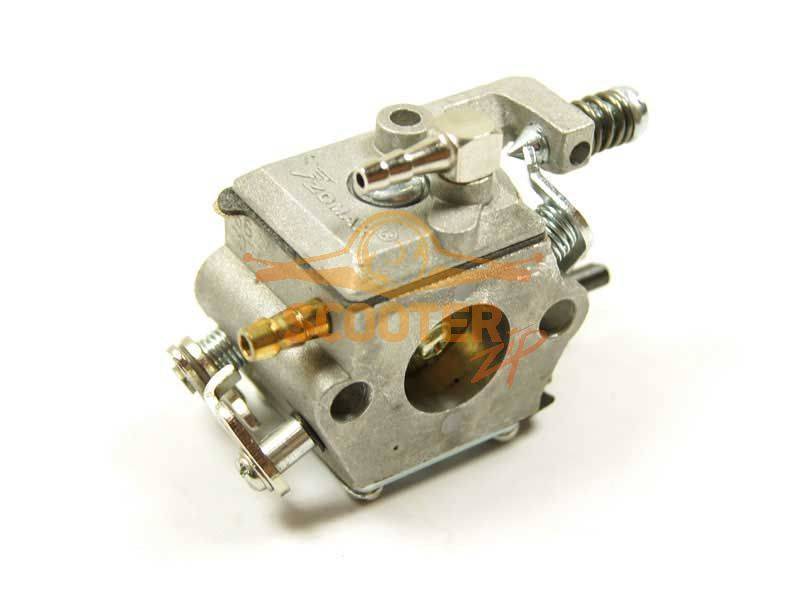

Карбюратор бензопилы Stihl:

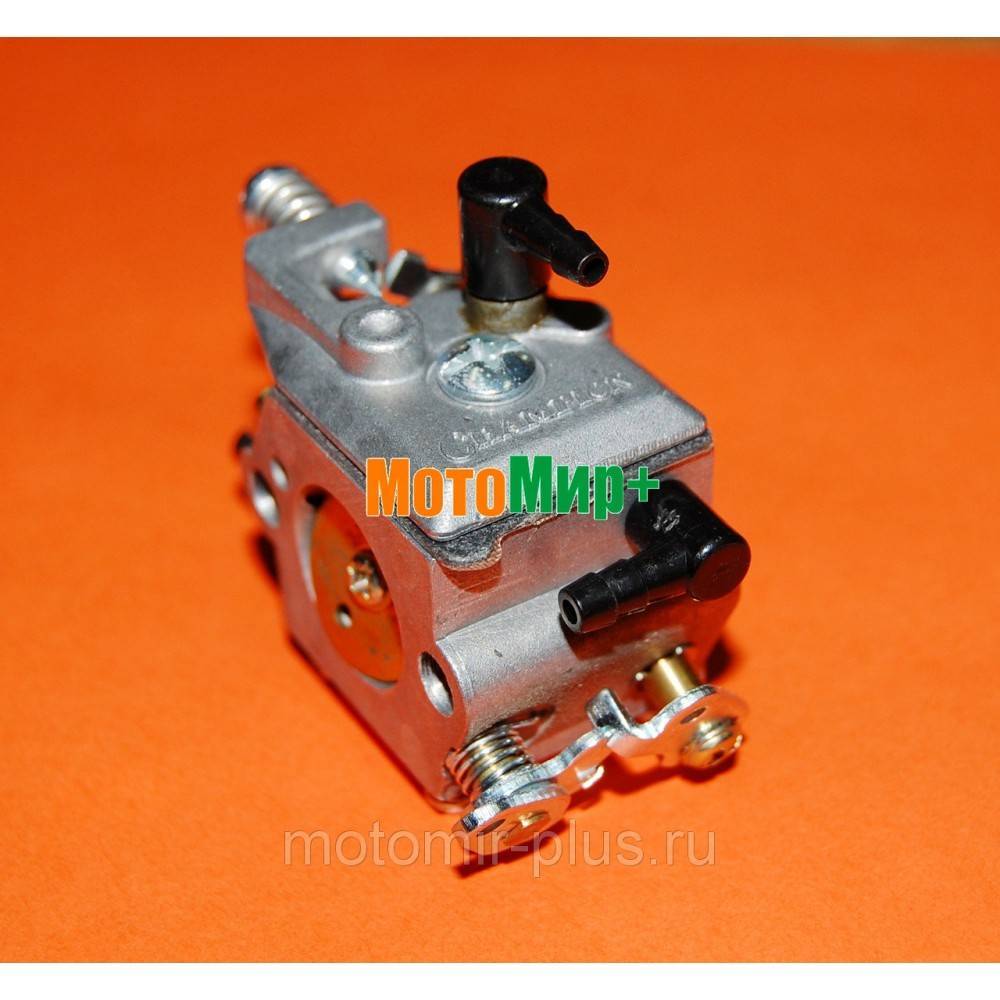

Карбюратор бензопилы Partner:
При внешнем различии устройство карбюраторов у бензиновых пил этих производителей одинаковое. Минимальная частота вращения коленчатого вала ДВС составляет 700…800 об/мин. При этой частоте цепь не приходит в движение.
Регулирование рекомендуется проводить при установке на горизонтальной опоре.
- Выполняется прогрев до достижения устойчивого режима работы. Если регулировки нарушены, приходится периодически нажимать на рычаг привода дросселя.
- Винтом ХХ добиваются начала движения цепи, а потом обратным вращением устанавливают режим, когда цепь не движется.
- Винтами L и Н выставляют максимальные обороты и качество смеси. Поворачивают до конца, а потом возвращают на пол-оборота обратно.
На видео показаны регулировки карбюратора Штиль:
Внимание! На карбюраторах Штиль довольно часто наблюдается залипание клапана в форсунке. Чаще всего такое явление наблюдается при неправильном хранении пилы
Некоторые пользователи забывают полностью сливать топливо перед длительным хранением. Клапан прилипает к корпусу. При испарении бензина остается только масло. Оно и способствует прилипанию. Приходится аккуратно разбирать устройство и тщательно его промывать.
Видеоролик ремонта карбюратора Партнер:
Бензопила Чемпион 137 – устройство модели
Бензопила Champion в 137-ой модификации выделяется хорошим запасом тяги и крутящего момента. Основа комплектации садового инструмента состоит из 2-тактного бензинового 1-цилиндрового двигателя с кованым поршнем, получившим увеличенный диапазон хода, а также хромированным цилиндром, объемом 37,2 см3. Для быстрого запуска двигателя в устройстве модели предусмотрен ручной стартер и долговечное сцепление. Топливный бак, вместительностью 310 мл, имеет широкую горловину для возможности очистки резервуара от мелкого мусора.
Бензопила Champion 137 комплектуется увеличенным карбюратором японской марки Walbro с металлическими жиклерами и улучшенным поплавком, позволяющим точно регулировать количество подаваемого в мотор горючего. Для упрощенного запуска встроенного холодного ДВС модель оборудована прозрачным пластиковым насосом для подкачки топлива в цилиндр.
Производитель Champion включил в базовое оснащение 137-ой модели доработанную антивибрационную систему, состоящую из 6 металлических пружин. Во время работы мотора на максимально допустимых оборотах, пружины принимают колебания коленчатого вала на себя. Благодаря этому вибрация на рукоятках модели практически не ощущается.
Пильная гарнитура пилы Champion включает в себя металлическую шину и цепь. Для самостоятельного натяжения цепи оператором производитель включил в комплектацию садового инструмента боковую звездочку. Смазка цепи выполняется в полностью автоматическом режиме при помощи масляного насоса. Для внесения масла, требуемого для работы гарнитуры, в устройство бензопилы входит отдельный бак, емкостью 210 мл.
Для защиты внутренних деталей от пыли, опилок и ударов компания Champion оборудовала 137-ую модель долговечным корпусом из усиленного пластика. Отдельные его части можно снять, что позволяет выполнить самостоятельный ремонт и быстро заменить расходные запчасти.
В задней части корпуса пилы производителем предусмотрены все нужные для работы органы управления. Это позволяет оператору настроить работу садового инструмента непосредственно во время распила древесины без необходимости отключения двигателя бензопилы.
Регулировка карбюратора бензопилы Чемпион 137
Регулировка может исправить ситуацию только тогда, когда в пиле отсутствует подсос воздуха и засоры топливной системы, а бензопила продолжает набирать обороты на холостых или не развивает обороты и полной мощности.
Карбюратор Чемпион 137 мембранный и имеет три стандартных регулировочных винта (Н), (Т) и (L). Правильная настройка проводится по следующему алгоритму:
- при заглушенном двигателе, все винты кроме (Т) устанавливают в положение 1,5-2 оборота от полностью закрученного состояние;
- пилу заводят и дают прогреться в течение нескольких минут;
- закручивая винт (L) находят максимальное количество оборотов на холостых, затем ослабляют винт на ¼ оборота;
- винтом (Т) корректируют обороты холостого хода до 3000, если регулировка производится без тахометра, то винт (Т) выкручивается до тех пор, пока цепь на пиле не перестанет крутиться;
- закручивая винт (Н) устанавливают 12500 оборотов, если тахометра нет, то на слух находятся максимальные обороты при полностью открытом дросселе, после чего винт выкручивается на одну четверть оборота.
Правильно отрегулированный карбюратор обеспечивает стабильную работу двигателя на холостом ходу и делает его приемистым.
Принцип работы карбюратора бензопилы
Перед тем, как отрегулировать карбюратор на бензопиле, нужно понимать принцип, по которому он работает.
- Когда мотор запускается, расположенная в нижней части корпуса воздушная заслонка открывается.
- В воздушном канале и поплавковой камере создается разрежение, вызванное ходом поршня, в результате чего через диффузор всасывается поток воздуха.
- Интенсивность всасывания воздушного потока регулируется положением воздушной заслонки.
- Бензин через входной штуцер из бензобака поступает в поплавковую камеру.
- Скорость прохождения бензина из камеры в диффузор регулируется посредством жиклеров.
- В диффузоре бензин смешивается с воздухом.
- Подготовленная топливоздушная смесь попадает во впускные каналы, откуда направляется в рабочую камеру сгорания цилиндра.
Назначение Champion 137
Бензопила предназначена только для бытового использования. Ей можно работать на даче, использовать для обрезки веток или заготовки дров для мангала. Champion 137 подойдет любителям активного отдыха, т. к. это самая легкая пила в линейке бытовых бензопил Champion.
Рекомендации производителя об использовании данной бензопилы в нашей стране выполняются редко, а потому Champion 137 можно встретить на пилорамах, где ей режут горбыль. Частные конторы, которые занимаются заготовкой и продажей дров населению, тоже нередко используют эту бензопилу.
137-я модель пользуется популярностью т. к. имеет низкую стоимость. Еще одно преимущество, это стоимость ремонта и большое количество запасных частей. В специализированных магазинах имеется большой выбор как оригинальных, так и сделанных под оригинал, кустарных запчастей.
Бедная и богатая смеси
Чуть подробнее о «бедной» и «богатой» смесях.
«Богатая смесь»
«Богатая» смесь это топливная смесь в которой количество топлива подаваемого в карбюратор превышает нормы. В таком случае топливо не успевает сгорать полностью и производится меньше энергии, чем при оптимальном соотношении топлива и воздуха. Частично неотработанное топливо попадает в глушитель, тогда бензопила сильно дымит.
«Бедная смесь»
В «бедной» смеси избыток воздуха, что то же не есть хорошо, так как имеет свои минусы. А именно: недостаточную энергию при вспышке (а значит потерю мощности в итоге), чрезмерный нагрев цилиндра ввиду недостаточной смазки и высоких оборотов, что приводит к задирам, а там недалеко и до «заклинивания» двигателя.
Устройство бензопилы Champion 137
Базу конструкции модели Champion 137 составляет бензиновый 2-тактный движок, объемом 37,2 см3.Внутренние стены ДВС умеренно покрыты блестящим составом, защищающим механизм от коррозии. Для пуска мотора в комплектации предусмотрен ручной стартер, а для остывания ДВС – система принудительной подачи воздуха. За неопасный запуск прохладного мотора отвечает насос ручной подкачки горючего.
Для изготовления топливной консистенции в устройство модели заходит надежный карбюратор. Для очистки воздуха узел оснащен долговечным фильтром. Свободный доступ к нему позволяет заменить изношенный фильтрующий элемент новой деталью. За поджигание горючего отвечает электронная система зажигания и свеча марки Champion RCJ6Y, а за передачу крутящего момента – сцепление инструмента.
Для управления бензопилой Champion 137 в ее комплектации предусмотрены переключатель дроссельной заслонки, кнопка включения и выключения зажигания, а также рычаг газа. Все элементы установлены в задней части пилы, рядом с руками оператора. В этой же части Champion 137 расположен трос рукоятка с тросом стартера.
Для защиты оператора от случайных повреждений в комплектацию Champion 137 входит щиток для правой руки пользователя, а также инерционный тормоз цепи. Он включается и отключается при помощи отдельного рычага.
Все внутренние запчасти и механизмы бензопилы помещены в прочный пластиковый корпус, защищающий их от повреждений. Свободный доступ к свече, воздушному фильтру и другим расходным элемент упрощает обслуживание и ремонт пилы.
Технические характеристики модели
Основное преимущество бензопилы Champion 137 заключается в ее достойных технических параметрах. Они включают в себя:
- мощность – 2,1 л. с.;
- скорость вращения на холостом ходу – 3000 об/мин;
- емкость резервуара для горючего – 310 мл;
- емкость резервуара для масла – 210 мл;
- рекомендуемая длина шины – 35–45 см;
- шаг звеньев цепи – 3/8 «;
- масса – 5 кг.
Бензопила Champion 137 отличается низким уровнем шума при работе. Его максимальный порог составляет 106 дБ. Кроме этого модель обладает небольшими габаритами. Длина инструмента составляет 38, ширина – 24, и высота – 28 см.
Проверка и регулировка карбюратора
В сервисных центрах регулировку карбюратора производят на специальном оборудовании. Для каждой пилы значения углов поворота регулировочных винтов разные (они указаны в инструкции по эксплуатации). Необходимость регулировки карбюратора возникает не очень часто, особенно, если пилу покупали у проверенного продавца. Все наши пилы Husqvarna перед продажей отправляются в сервисный центр, где специалисты настраивают регулировку оборотов.
Однако, нарушение фиксации регулировочных винтов иногда случается.
Причины нарушения регулировки карбюратора бензопилы:
- Сильный износ двигателя (поршней). В этом случае необходимо в большей степени позаботиться о починке двигателя, однако регулировка карбюратора может улучшить на некоторое количество времени функциональность пилы.
- Засор в карбюраторе из-за повреждения воздушного фильтра, использование бензина плохого качества и образование окалины.В такой ситуации кроме регулировки карбюратора еще понадобится и его промывка.
- Сильная вибрация пилы или повреждение защитной крышки. Это происходит крайне редко, но все же бывают случаи.
Признаки, которые указывают на необходимость регулировки карбюратора бензопилы:
- Двигатель либо не заводится, либо же заводится и тут же глохнет. Это происходит из-за использования плохой топливной смеси.
- Значительное увеличение расхода топлива и увеличение объема выхлопов. Рост количества выхлопных газов говорит о том, что топливо не полностью сгорает. Причиной этому может служить перенасыщение горючим.
Схема регулировки карбюратора у разных моделей бензопил отличается и описана в инструкции по эксплуатации. Однако общий принцип остается одинаковым: необходимо изменить количество и качество топливной смеси, подающейся в цилиндр двигателя.
Отрегулировать карбюратор нам помогут три винта:
- “L” – low, для настройки низких оборотов
- “H” – high, для настройки верхних оборотов
- “T” (“LA”, “S”) – для настройки холостого хода (у моделей, у который только один винт, есть именно винт “T”)
При регулировке карбюратора бензопилы следует соблюдать следующие правила:
- Убедитесь, что режущая цепь пилы направлены в противоположную от вас сторону
- Поставьте пилу на устойчивую ровную поверхность, режущая часть не должна прикасаться к каким-либо предметам.
Обратите внимание: в инструкции указаны точные углы поворота регулировочных винтов. Точное соблюдение указаний инструкции позволит избежать повреждения двигателя
Сам процесс регулировки карбюратора включает два пункта: базовый (при неработающем двигателе) и финальный (при прогретом включенном двигателе).
