Регулировка карбюратора кмб 5 мотоблока каскад

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
поплавковой металлической камеры с хромированными внутренними полостями;
дополнительной камеры, требуемой для смешивания горючего с воздухом;
конструкции распределения топлива, оборудованной диффузором;
регулируемой заслонки дросселя;
топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Суть регулировки

Обороты двигателя регулируются винтом малого газа на холостом ходу. Это позволит откорректировать максимальные обороты. Тот же принцип действует при настройке минимального их значения. Это выполняется благодаря изменению угла закрытия клапана мотоблока «Каскад».

Рычаг передач, переведенный в режим «газ», позволяет отрегулировать идеальный ход двигателя. Максимально допустимое количество оборотов винта не превышает 2,5.

Правильность настройки легко проверить по внешнему виду свечи зажигания. После работы в режиме нагрузки в небольшой промежуток времени на детали не должно быть нагара или следов топлива.

Однако такие нежелательные явления зависят не только от настройки смеси карбюратора. Неисправность зажигания или системы охлаждения может вызвать подобные проявления на свечи зажигания.

Настройка карбюратора – пошаговая инструкция

Для начала необходимо прогреть мотор;
Спустя 5 минут нужно вкрутить винты минимального и максимального газа до упора;
Затем необходимо открутить эти самые винты не более чем на 1,5 оборота;
После этого рычаг переключения передач устанавливается в положение минимального хода. На протяжении всей работы мотор должен работать;
В конце заглушите и снова включите двигатель – вы сразу же заметите изменение в виде бесшумной и беспрерывной работы мотора.

Эти процедуры необходимо выполнять с мотоблоками «Каскад» перед каждым сезоном. Ослабление болтов обогащает топливо кислородом, который очень важен для стабильной работы двигателя.

Проверить правильность выполненных вами процедур необходимо рассмотреть свечи зажигания. После целого дня на огороде, на свечах не должен появиться нагар или остатки топлива.

Конструкция системы питания

Один из компонентов ДВС – топливная система. Она необходима для бесперебойного снабжения двигателя горючим. Система состоит из бензобака, топливопровода, фильтров и карбюратора. Последний дозирует бензин для поддержания заданной частоты вращения коленвала с зависимости от режимов работы мотоблока. Бензобак необходим для хранения в нём запаса топлива. Топливопроводы соединяют все компоненты между собой, а фильтры очищают топливо от посторонних примесей.

Наиболее сложной и ответственной деталью в ДВС является дозирующий узел. Устройство карбюратора, установленного на мотоблоке, позволяет пользователю выполнять регулировку качества топливной смеси, поступающей в мотор. В общем случае ДУ состоит из следующего:

Поплавковой камеры. В ней расположены детали, отвечающие за приготовление топливной смеси. В приёмном стакане накапливается бензин, который воздействует на поплавок. Последний при достижении заданного уровня топлива, нажимая на запорную иглу, перекрывает подачу горючего.
Смесительной камеры. В ней происходит насыщение поступающего в мотор воздуха мелкодисперсной бензиновой пылью. Последняя образуется за счёт разряжённой атмосферы в смесительной камере. Пониженное давление вытягивает из поплавковой камеры топливо, которое, проходя через дозирующий жиклёр, распыляется в потоке воздуха.
Дроссельной заслонки. Этот узел регулирует частоту вращения коленвала. Заслонка перекрывает проходной канал, по которому поступает воздух в цилиндр. Чем больше сечение, тем быстрее будет вращаться выходной вал ДВС. Положение заслонки регулируют посредством стального тросика, закреплённого на рукоятке мотоблока.
Регулятора холостых оборотов. Как правило, это металлический или пластиковый винт, на который опирается привод дроссельной заслонки. Ввинчивание регулятора увеличивает обороты холостого хода двигателя.

К сведению!В зависимости от производителя и назначения мотоблоков, их ДУ могут комплектовать дополнительными элементами. Но, независимо от этого, все узлы работают по одному и тому же принципу.

Регулировка мотоблока

Согласно требованиям инструкции производителя, после окончания первого сезона работы оборудование следует отрегулировать.

Это действие производится в области топливной системы, клапанов и карбюратора мотоблока «Каскад».

Смотреть галерею

Это достаточно сложный процесс, поэтому изучить технологию регулировки следует довольно тщательно.

В первый год работы оборудование не требует никаких дополнительных действий и вмешательств в систему. Заводские параметры обеспечивают стабильность функционирования в течение сезона такого агрегата, как мотоблок «Каскад». Отзывы потребителей свидетельствуют о достаточно хорошем качестве работы оборудования, даже без дополнительной настройки, до 4 лет.

Однако при наличии сбоев, нестабильности оборотов двигателя мотоблока «Каскад», потребуется регулировка карбюратора уже во 2 год эксплуатации.

Такая процедура понадобится после длительных нагрузок или, наоборот, бездействия.

Особенности работы мотоблока после регулировки

Для длительной эксплуатации мотоблока важно не только знать, как правильно отрегулировать карбюратор, но также понимать, как эксплуатировать оборудование после регулировки. Сначала нужно контролировать работу мотора

Владелец должен будет определить любые помехи и неисправности по звуку двигателя. Например, скрип при переключении передач указывает на растяжение троса сцепления. Чтобы избежать обострения, его следует остановить не менее, чем на 20 минут, чтобы кабель вернулся в нормальное состояние

Сначала нужно контролировать работу мотора. Владелец должен будет определить любые помехи и неисправности по звуку двигателя. Например, скрип при переключении передач указывает на растяжение троса сцепления. Чтобы избежать обострения, его следует остановить не менее, чем на 20 минут, чтобы кабель вернулся в нормальное состояние.

Кроме того, при работе необходимо:

Хорошо прогреть двигатель блока цилиндров, позволяя ему работать в режиме холостого хода не менее 3 минут;
Следите за последовательным переключением передач

не «прыгайте» между скоростями через одну;
Важно соблюдать расстояние между границей сада и обрабатываемой почвой. если плуг попадет на сильно уплотненную утрамбованную область, это повлияет на работу коробки передач;
Не допускайте падения уровня бензина в баке ниже допустимого уровня

Вы можете узнать об этом в инструкции по эксплуатации мотоблока.
Чтобы не нарушать устойчивость коробки передач, постоянно следите за уровнем масла в двигателе. Лучше всего добавлять его, когда жидкость в резервуаре составляет половину его объема.

READ Мотоблок Нева МБ 2 зажигание выставить

Следуя всем этим стандартам, владелец мотоблока не будет испытывать никаких трудностей сразу после регулировки карбюратора.

Источник

С появлением мотоблоков жизнь многих сельских садовников, фермеров и дачников иногда упрощается. В итоге такая чудодейственная техника позволила выполнить всю тяжелую работу в областях не только качественно и эффективно, но и за короткое время с минимальным энергопотреблением. Но, как вы знаете, оборудование рано или поздно может расстроить своего владельца различными видами поломок. Причин может быть несколько: либо часть уже изношена, и пришло время заменить ее на новую, либо масло не изменилось вовремя, либо рабочие условия не соблюдались должным образом. Так или иначе, оборудование нуждается в ремонте. За это нужно платить много денег в сервисных магазинах. Сегодня мы расскажем вам, как правильно отрегулировать карбюратор на мотоблоке Cascade своими руками, не обращаясь за помощью к специалистам.

Настройка карбюратора мотоблока «Каскад» и советы по эксплуатации после настроек

Появление мотоблоков сильно облегчило жизнь фермеров. Техника позволила выполнять всю работу в огороде и саду не только качественно, но и быстро.

Тем не менее, иногда оборудование преподносит своим владельцам неприятные сюрпризы в виде поломок.

Давайте узнаем, как выполняется регулировка карбюратора мотоблока «Каскад» без помощи специалиста.

Настройка карбюратора – пошаговая инструкция

Настроить один из важнейших элементов мотоблока не так сложно, как может показаться на первый взгляд. Все, что для этого нужно, это внимательно отнестись к работе и действовать за указанным ниже порядком:

Для начала необходимо прогреть мотор;
Спустя 5 минут нужно вкрутить винты минимального и максимального газа до упора;
Затем необходимо открутить эти самые винты не более чем на 1,5 оборота;
После этого рычаг переключения передач устанавливается в положение минимального хода. На протяжении всей работы мотор должен работать;
В конце заглушите и снова включите двигатель – вы сразу же заметите изменение в виде бесшумной и беспрерывной работы мотора.

Мотоблок «Каскад» – инструкция по ремонту двигателя.

Двигатель ДМ-1Д : 1 – пробка; 2 – крышка блока цилиндра; 3 – пробка-щуп; 4 – штифт; 5 – фильтр-отстойник; 6 – соединительный шланг; 7 – топливный кран; 8 – гайка; 9 – болт; 10 – хомут крепления бака; 11 – кронштейн; 12 – топливный бак; 13 – пробка; 14 – отверстие, 15 – высоковольтный провод; 16 – угольник свечи; 17 – свеча; 18 – резьбовая втулка; 19 – клапан; 20 – седло; 21 – глушитель; 22 – воздушный фильтр; 23 – патрубок; 24 – пружина клапана; 25 – клапанная пробка; 26 – прокладка; 27 – карбюратор; 28 – винт; 29 – рычаг воздушный; 30 – болт; 31 – плата карбюратора.

Разберем основные типы неполадок мотора нашего садового помощника.

Регулировка мотоблока

Это действие производится в области топливной системы, клапанов и карбюратора мотоблока «Каскад».

Это достаточно сложный процесс, поэтому изучить технологию регулировки следует довольно тщательно.

Такая процедура понадобится после длительных нагрузок или, наоборот, бездействия.

Регулируем карбюратор КМБ-5 на мотоблоке Нева

Предоставленная схема позволит легко и просто собственными силами отрегулировать карбюратор модели КМБ-5 к мотоблокам Нева. Данная инструкция весьма понятна и проста. Выполняя четко каждый пункт, вы сможете легко возобновить работу данного устройства. Помните, что для того чтобы ваш агрегат служил вам долгие годы верой и правдой нужно обязательно делать следующие вещи:

Делать постоянную диагностику агрегата.
Осуществлять регулярную замену масла.
Придерживаться всех условий эксплуатации.

Это ключевые действия, которые помогут продлить работоспособность всех элементов и держать свою технику в форме. Так что придерживайтесь этих простых правил и наслаждайтесь качественной и эффективной работой своего мотоблока.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

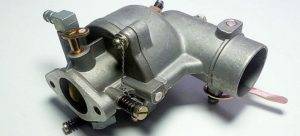

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

Подробное описание регулировки карбюратора

Бывают такие ситуации, когда мотор мотоблока начинает работать неравномерно. Для нормализации подобного процесса проводится регулировка устройства. Многих интересует, как правильно отрегулировать карбюратор на мотоблоке? Данную процедуру рекомендуется проводить в весенний период, после долгого простоя устройства, или же осенью, после долгого использования мотоблока. Чтобы было комфортно проводить регулировку, лучше использовать просторное и хорошо освещаемое помещение. Настройку КМБ 5 легко провести самостоятельно, но следует придерживаться порядка.

Он такой:

Заводим и ждем прогрева мотора на протяжении 5 минут.
Болты минимального и максимального газа до конца закручиваем.
На 1,5 оборота выкручиваем каждый винт.
Устанавливаем на самый маленький ход рычаги передачи.
Добиваемся минимальных оборотов при регулировке дроссельной заслонки.
Немного выкручиваем винт газа и регулируем обороты холостого хода, в это время двигатель не должен прекращать работать.
После такой настройки глушим агрегат и проверяем на точность регулировки, то есть, заводим его и убеждаемся в стабильности работы.

Если не желаете допустить ошибок во время настройки, то при выполнении каждого действия необходимо сверяться с инструкцией. В том случае, если процедура проведена правильно, движок будет функционировать без шума и сбоев.

Указания по эксплуатации карбюратора

Чтобы карбюратор КМБ 5 на мотоблоке Каскад долго функционировал, желательно использовать чистый бензин. Если устройство вышло из строя, и вы его отремонтировали, при сборке следует обрабатывать элементы бензином.

Не стоит использовать растворитель для работы с карбюратором После ремонта или чистки сборку необходимо проводить равномерно, таким образом, не произойдет изгибов и деформации деталей. Для прочистки мелких отверстий лучше использовать тонкую проволоку или иголку.

Поплавочная камера во время сборки должна быть герметична с корпусом. Перед началом использования нужно проверить воздушный фильтр агрегата и наличие протечек бензина. Для проверки течи достаточно открыть топливный краник, перекрыть заслонку и закрутить до упора рычаг. Если проверка работоспособности проводится при температуре ниже 0, нужно пережать утопитель, до момента появления топлива.

Итак, проверка проведена, теперь нужно приоткрыть заслонку и запустить двигатель, после прогрева ее можно полностью открыть.

Настройка карбюратора: пошаговая инструкция

Провести настройку карбюратора мотоблока Каскад, который является самым важным элементом, а именно КМБ 5, не так сложно, как это кажется, на первый взгляд. Основная задача при самостоятельной работе – провести регулировку с соблюдением всех требований и инструкций. А действовать нужно в определенном порядке.

Сначала заводим двигатель и прогреваем его в течение нескольких минут. После вкручиваются до конца винты газа, и откручиваются они на полтора оборота назад. После устанавливают рычаг газа на самые маленькие обороты мотора, и устанавливается минимальная скорость движения мотоблока. После проведения такой настройки двигатель глушится. Для убеждения правильности регулировки нужно его завести, и если он работает практически без шума и перебоев, работа проделана правильно.

При выполнении подобных действий мотор обязательно должен находиться в эксплуатации.

Подобные мероприятия рекомендуется проводить в начале каждого сезона, особенно это касается мотоблока Каскад. Проверить оптимальность настройки можно и по свечам накала. Для этого необходимо после рабочего дня выкрутить их и просмотреть на наличие нагара и остатков топлива, если двигатель функционирует нормально, на них таких элементов не будет.

Особенности устройства карбюратора мотоблока

В роли мотоблока выступает мощный силовой агрегат небольшого размера, который имеет дополнительное оборудование, позволяющее выполнять разнообразные функции. В основе подобной конструкции заложен бензиновый двигатель. Кстати, он может быть электрическим или дизельным. В основные части входит карбюратор, выполняющий функцию воспламенения топлива.

В моноблоках часто установлены такие типы:

Роторный. Данный тип встречается в двигателях с небольшой мощностью.
Плунжерный. Состоит такой вид карбюраторов из множества элементов и идеально подходит для мощных моторов.

Процесс работы осуществим из-за наличия поршня, бака с топливом, трубки Венури, соединяющего фитинга и игл разнооборотистых.

В этом видео вы узнаете, как отремонтировать двигатель Каскада: Само функционирование проходит таким образом:

движение поршня к вверху создает вакуум;
карбюратор впитывает воздух, проходящий под давлением через трубку Вентури;
образованное пространство без воздуха помогает топливу из бака попадать в двигатель, где оно проходит между иглами и поступает в гнездо выпускной трубки;
надавливание на рычаги газа открывает доступ к топливу, которое контролируется основной иглой.

Мотоблоки Каскад с карбюраторами КМБ 5 считаются облегченной моделью. В ней устанавливается данное устройство для оптимизации функциональности двигателя. Подробней можно узнать о мотоблоке Каскад и регулировке карбюратора КМБ 5 на видео.

Пошаговая инструкция настройки карбюратора

Прогреваем двигатель.
Ввинчиваем до упора винты максимального и минимального газа.
Отвинчиваем эти же винты назад лишь на 1,5 оборота.
Устанавливаем рычаг передач в положение минимального хода. При всем этом двигатель продолжает работать.
Нормальная работа движка должна быть бесшумной и беспрерывной.

Такую операцию след проводить агрегатам Каскад в каждом начале сезона или же в его конце. Благодаря тому, что винты вкручиваются до упора происходит обогащение топлива. А вот их небольшое послабление увеличивает воздух в смеси.

Для того чтобы проверить сделали ли вы все правильно при регулировке, нужно просто обратить внимание на свечи зажигания. После длительной тяжелой работы на мотоблоке, спустя небольшое время на свечах не должны образоваться ни нагар, ни следы топлива

Карбюратор мотоблока Каскад: 1 — воздушный патрубок; 2 — корпус; 3 — утопитель; 4 — жиклер холостого хода; 5 — винт упора дроссельной заслонки; 6 — рычаг дроссельной заслонки; 7 — фланец крепления карбюратора; 8 — винт корректировки состава топливной смеси холостого хода; 9 — топливоприемный штуцер с фильтром; 10 — поплавковая камера; 11 — рычаг привода дроссельной заслонки; 12 — пробка слива отстоя; 13 — винт воздушной заслонки с пружиной; 14 — рычаг воздушной заслонки.

Как обращаться с карбюратором, если мотоблок долго не использовался

Для начала работы мотоблока Каскад с КМБ 5, который длительное время не использовался, предварительно необходимо проверить и прочистить все части.

Подобное мероприятие проводится в таком порядке:

Откручиваем и отсоединяем карбюратор от двигателя.
Очищаем его от накопившейся пыли, для этого подойдет мягкая щетка и бензин.
Откручиваем штуцер и поплавок.
Промываем чистым бензином фильтр и все остальные топливные элементы.
Используя сжатый воздух, проводим продувку.
Проверяем сухость всех компонентов карбюратора.
Проводим обратную сборку устройства и устанавливаем его на свое место.

Такое устройство, как карбюратор, не нуждается в ежедневной полной очистке и настройке, но для оптимальной работы мотора желательно регулярно следить за его состоянием.

Самой распространенной причиной неравномерной работы двигателя является загрязнение карбюратора. Часто это происходит за счет использования некачественного топлива. Еще одной причиной плохой работы движка является выход из строя провода, который соединяет педаль акселератора с карбоном. Определить подобную проблему и ее причину можно самостоятельно. Для этого необходимо откинуть провод, и если двигатель нормализирует работу, причина заключается именно в проводе, а не в загрязнении оборудования. В данной ситуации необходимо заменить привод.

Доставка по Москве

Для заказов в Москве мы предлагаем следующие варианты поставки.

Самовывоз . Возможен для товаров, которые есть в на нашем складе по адресу Ильменский проезд 7А стр.8 или по предварительному заказу.
Доставка курьером . Цена — 350 рублей . Доставка на следующий день рабочий день после оформления заказа

Бесплатная доставка в пределах МКАД доступна при сумме заказа свыше 5000 рублей

Доставка за МКАД и по Московской области

Доставка в пределах 5 км от МКАД — 500 рублей
500 рублей +40 рублей за километр
Доставка в пределах 5 км от МКАД — бесплатно
Доставка свыше 5 км от МКАД — +40 рублей за километр

Доставка нашим транспортом в соседние области согласуется дополнительно.

Доставка по России

При сумме заказа до 5000 рублей
Доставка Почтой России с оплатой при получении. Цена — 350 рублей (включает все почтовые расходы. Почтовая доставка недоступна при сумме заказа свыше 5000 рублей.
Доставка транспортной компанией . Осуществлятся только после полной оплаты заказа. Мы закажем забор груза силами любой транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве. Оплата доставки по тарифам транспортных компаний.

При сумме заказа свыше 5000 рублей

Доставка транспортной компанией. Мы бесплатно доставим данный товар до терминала транспортной компании по Вашему выбору. Мы работаем с большинством транспортных компаний в Москве.

Мотоблок Каскад Регулировка Карбюратора Кмб 5

Мотоблок «Каскад»: регулировка карбюратора. Устройство и технические свойства мотоблока «Каскад»

Сейчас для обработки грунта используются самые различные агрегаты. Достаточно отлично делает огромное количество задач оборудование российского производителя, которое называется мотоблок «Каскад».

Регулировка карбюратора данной техники обеспечит стабильность оборотов его мотора и поможет приготовить агрегат к новенькому сезону.

Как верно работать с мотоблоком «Каскад», следует разглядеть подробнее.

Общая характеристика

Согласно аннотации это многофункциональное устройство. Благодаря его использованию делают разные задачки на протяжении обработки грунта участков различной площади.

Мотоблок «Каскад» выпускается с 2006 года. Производитель повсевременно улучшает конструкцию.

Мотоблок «Каскад», технические свойства которого отвечают всем современным требованиям, употребляют для участков 6-40 соток.

С помощью представленного агрегата конечно вскапывать огромные земельные наделы, окучивать их, разрыхлять почву, также транспортировать грузы и емкости с жидкостью.

Вес выпускаемых моделей колеблется от 50 до 100 кг зависимо от типа работ, выполняемых агрегатом.

«Каскад». мотоблок, аннотация которого регламентирует устройство и применение данной техники, предугадывает работу оборудования при комплектации его движком мощностью от 5 до 8 л. с.

Двигатель

Согласно техническим чертам мотоблока «Каскад», здесь используют движки российского производства ДМ68 мощностью 6 л. с.

При в структуре агрегата употребляются движки забугорных компаний. Это GS200 от японского бренда HONDA и I/C южноамериканского производителя BRIGGS&STRATTON. Их мощность обычно составляет 6,5 л. с.

Мотоблок «Каскад», регулировка карбюратора которого находится в зависимости от типа мотора, имеет надлежащие советы производителя по его обслуживанию.

Японские моторы долговечны и способны работать без остановки большой срок. Южноамериканское оборудование экологично, просто стартует даже при низких температурах. Его употребляют в моделях, позволяющие, кроме главных функций, убирать зимой снег.

Движки с карбюратором в представленной технике употребляют в облике горючего бензин и являются четырехтактовыми.

Устройство структуры мотоблока «Каскад» достаточно обычное, что позволяет делать регулировку карбюратора без помощи других. Для подмены деталей не пригодится огромных издержек. Их найдете в любых специализированных магазинах.

Карбюратор вам понравятся как российского, так и ввезенного производства.

Устройство агрегата

Данная техника имеет механическое сцепление, согласно устройству мотоблока «Каскад», совершающееся при натяжении клиноремня передач.

Маркировка оборудования

Если в оборудовании употребляют ввезенный движок, в маркировке находится цифра «61». Российского производства движок в схеме мотоблока «Каскад» обозначен цифрой «6».

Маркируется также и агрегат. Сочетание «ДМ66» гласит что, что подача масла осуществляется разбрызгивающим методом. Маркировка «ДМ68» соответствует подаче смазки используя шестереночного насоса.

Схема мотоблока «Каскад» содержит редукторы с различной маркировкой. Если эта деталь имеет обозначение 04, то редуктор базисный. Маркировка 02 гласит об усиленном редукторе, а 05. высокоскоростной режим базисный с усиленным типом.

Особенности работы

Отличительной чертой представленного агрегата является размещение всех управляющих систем на руле (не считая рычага передач). Это упрощает процесс. не отрываясь от работы, юзер может управлять функциями оборудования.

Сама же управляющая стойка регулируется по высоте роста обладателя.

Ремонт и регулировка карбюратора КМБ 5 мотоблок «Ока» ожил

Длительно пришлось помучится с этим карбюратором

потому что некие тонкости мне были не известны и пришлось.

Центр масс устройства размещен довольно низковато, чтоб проводить управление, не прилагая усилий.

Предусмотрены дополнительные детали, приспособления, обеспечивающие многофункциональность агрегата «Каскад» (мотоблок

). Аннотация гласит о способности обрабатывать даже целину.

Современные требования, выдвигаемые к работе представленного оборудования, производятся на все катушку. Их подтверждает сертификат свойства ISO 9002.

Регулировка карбюратора кмб 5 мотоблока каскад

Устройство карбюратора мотоблока

Суть регулировки

Настройка карбюратора – пошаговая инструкция

Конструкция системы питания

Регулировка мотоблока

Особенности работы мотоблока после регулировки

Настройка карбюратора мотоблока «Каскад» и советы по эксплуатации после настроек

Настройка карбюратора – пошаговая инструкция

Мотоблок «Каскад» – инструкция по ремонту двигателя.

Регулировка мотоблока

Регулируем карбюратор КМБ-5 на мотоблоке Нева

Регулировка топливной системы мотоблока

Подробное описание регулировки карбюратора

Указания по эксплуатации карбюратора

Настройка карбюратора: пошаговая инструкция

Особенности устройства карбюратора мотоблока

Пошаговая инструкция настройки карбюратора
