Реле давления для компрессора. Подключение и настройка

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

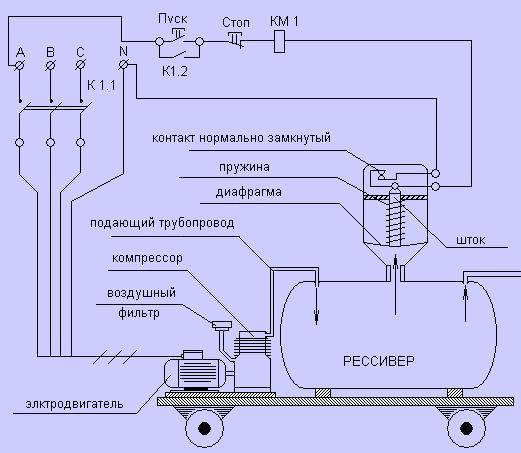

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Регулировка давления

В процессе эксплуатации различных воздушных компрессов, например, в покрасочных аппаратах с выбрасываемой под давлением струей жидкой краски, в аквариумных либо автомобильных моделях, возникает необходимость регулировать подачу давления.

Чтобы настроить компрессор на другие параметры работы, нужно при помощи манометра определить показатели давления, когда автоматика включает и отключает электромотор. Далее нужно придерживаться такого алгоритма действий:

• отсоединить компрессор от электрической сети;
• снять крышку прессостата;
• подкрутить в нужную сторону регулятор (Р +/-) максимального сжатия, чтобы уменьшить или увеличить значение давления, при котором реле отключает электромотор;
• регулятором ΔΡ со стрелкой при необходимости можно задать значение разности степени сжатия для запуска и остановки процесса работы;
• вернуть крышку реле на место;
• подсоединить прибор к сети и включить.

Нужно понимать, что чем выше задается параметр разности степени сжатия, тем реже будет выключаться двигатель, а перепад давления в аппарате увеличится.

Выбор компрессора по давлению на выходе

Сжатый воздух обладает энергией. Компрессор, при помощи которого производится сжатие, — необходимый элемент в пневмооборудовании и аппаратах, где нужна эта сила.

Соответствие степени сжатия газа компрессора и прибора, работающего с ним в связке, должно соблюдаться по следующим причинам. Слишком высокое выходное давление чревато быстрым износом деталей инструмента, и, как следствие, влечет неисправности рабочего аппарата. А когда компрессор не накачивает достаточного выходного давления, это приводит к обратным проблемам: инструмент не набирает нужной мощности работы или не запускается. Поэтому первое правило выбора — степень сжатия воздуха на выходе из компрессора должна соответствовать указанному производителем инструмента максимально допустимому значению с учетом поправок на длину и диаметр соединительной магистрали в пределах 1 бар (0.1 Мпа).

Потребность в запасе

Второе правило выбора компрессорного оборудования касается параметра производительности и потребности в запасе. Эта характеристика определяет количество воздуха, сжимаемого в единицу времени. При неправильном выборе не исключены проблемы, когда слабый по производительности компрессор даже на пределе своих возможностей не выдает нужного давления, и инструмент «задыхается». Поэтому логично выбирать аппарат с запасом по производительности.

Характеристика давления воздуха на входе

Мировые стандарты предусматривают маркировку производительности компрессоров по воздуху в свободном «распущенном состоянии». В паспорте устройства большинство производителей указывает объем воздуха на входе, что соответствует общепризнанным правилам. Выбирая компрессор, следует учитывать тот факт, что при сжатии какие-то потери в показателе давления на выходе неизбежны.

Итак, выше были описаны способы сжатия в компрессоре рабочего газообразного вещества с целью повышения его давления до требуемого конкретным инструментом уровня. Вся необходимая информация указывается в сопроводительной документации к компрессорному оборудованию. Но следует учитывать, что приведенная в характеристиках производительность измерялась производителем при температуре 200С, поэтому использование аппарата в более прохладных условиях приведет к снижению показателя. А чтобы узнать фактический параметр, нужно теоретический (из инструкции) умножить на КПД.

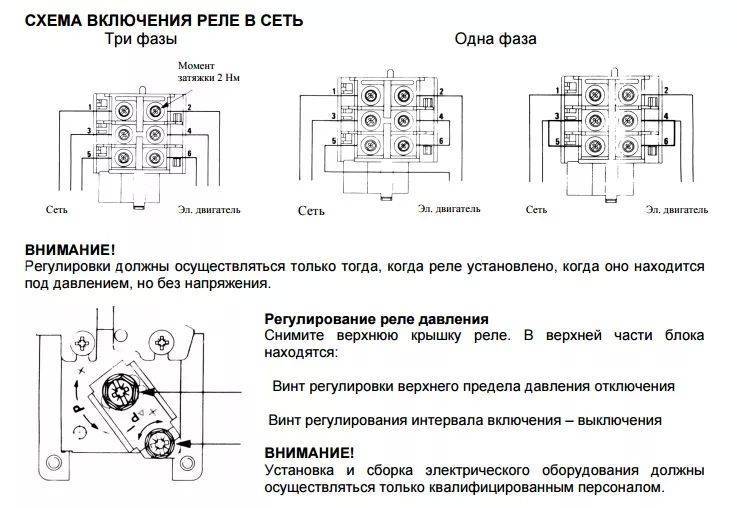

Схема подключения

Схема подключения реле давления зависит от типа электромотора. Однофазные управляются реле, рассчитанными на 220 В с двумя контактными группами. Для трехфазных электродвигателей ставят прибор на 380 В, с тремя контактными группами, подключающими каждая свою фазу. Использование однофазных коммутаторов для трехфазных нагрузок недопустимо, поскольку одна из фаз остается постоянно подключена к обмотке.

Фланцевые соединений

Ряд производителей устанавливают на свои изделия дополнительные фланцевые разъемы. Чаще всего их два или три, типоразмер- ¼ “. Через них подключают такие узлы, как предохранительный клапан, манометр и т. п.

Установка реле давления

Для монтажа необходимо выполнить следующие операции:

• Присоединить реле к патрубку ресивера.
• Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.
• В оставшиеся незанятыми разъемы поставить заглушки.
• Подключать провода от двигателя к электрическому разъему устройства.
• Провести регулировку.

Последний пункт следует рассмотреть подробнее.

Регулировка реле

Важно! Регулировка проводится при заполненном минимум на 2/3 резервуаре и отключенном питании. Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

• Снять кожух устройства.
• Станут видны две головки под гаечный ключ.
• Большая управляет давлением отключения и обозначена литерой Р (Pressure).
• Малая управляет разницей давлений, при которой включится мотор. Ее обозначают литерами ΔP.
• Стрелки показывают направление кручения для повышения значений (+) и для снижения (-).
• Контролируя давление по манометру, выставить необходимые значения.

Далее следует собрать устройство в обратном порядке. Компрессор готов к работе.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Чтобы сохранить рабочее состояние оборудования, необходимо поддерживать давление в системе газоснабжения, для чего используются специальные контролирующие приборы. Регулятор давления воздуха для компрессора с манометром поддерживает оптимальный режим системы в автоматическом режиме, при этом значение в емкости для хранения газа не изменяется.

Регулятор давления конденсации KVR + обратный клапан NRD

Для того, чтобы обеспечивать нужное давление в ресивере холодильной установки, проводят настройку KVR.

Делается это в том случае, если холодильник оснащен регуляторами KVR и NRD. Обратный клапан NRD приводит к возникновению перепада давления между конденсатором и ресивером. Его значение составляет от 1,4 до 3 бар, при этом показатель давления в ресивере ниже, чем в конденсаторе.

В некоторых случаях этот перепад просто недопустим. Если вы оказались в такой ситуации, то вместо NRD используют клапан давления KVD.

Стоит заметить, что лучше производить регулировку давления осенью или зимой, когда наступают холода.

Регулировка давления в компрессоре

Как уже говорилось выше, после создания определенного уровня сжатия воздуха в ресивере, прессостат отключает двигатель агрегата. И наоборот, при падении давления до границы включения, реле снова запускает двигатель.

Важно! По умолчанию, реле, как однофазных аппаратов, так и агрегатов, работающих от сети 380 В, уже имеют заводские настройки. Разница между нижним и верхним порогом включения двигателя не превышает 2 бар

Данное значение изменять пользователю не рекомендуется.

Но нередко возникшие ситуации заставляют изменить заводские настойки прессостата и отрегулировать давление в компрессоре на свое усмотрение. Изменить получится только нижний порог включения, поскольку после изменения верхнего порога выключения в сторону увеличения воздух будет сбрасываться предохранительным клапаном.

Регулировка давления в компрессоре проводится следующим образом.

1. Включите агрегат и запишите показания манометра, при которых двигатель включается и отключается.
2. Обязательно отсоедините аппарат от электросети и снимите крышку с прессостата.
3. Сняв крышку, вы увидите 2 болта с пружинами. Большой болт часто обозначается буквой “Р” со знаками “-” и “+” и отвечает за верхнее давление, при достижении которого аппарат будет отключен. Для повышения уровня сжатия воздуха следует повернуть регулятор в сторону знака “+”, а для понижения – в сторону знака “-”. Вначале, рекомендуется сделать пол оборота винтом в нужном направлении, после чего включить компрессор и проверить степень повышения давления или его снижения с помощью манометра. Зафиксируйте, при каких показателях прибора произойдет отключение двигателя.
4. С помощью маленького винта можно регулировать разницу между порогами включения и выключения. Как уже говорилось выше, не рекомендуется, чтобы данный интервал превышал 2 бара. Чем интервал будет больше, тем реже будет запускаться двигатель аппарата. К тому же, в системе будет значительным и перепад давлений. Настройка разницы порогов включения-выключения производится таким же образом, как и настройка верхнего порога включения.

Кроме всего, необходимо настроить редуктор, если он установлен в системе. Необходимо выставить на редукторе такой уровень сжатия, который соответствует рабочему давлению подключенного к системе пневматического инструмента или оборудования.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько.

Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

• Настройка после частичного или полного ремонта.
• Специфические требования устройств — потребителей.
• Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

• Снять кожух.
• Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
• Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
• Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

• Отключить агрегат от сети.
• Настроить значения Р и ΔР, вращая регулировочные гайки.
• Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Правила установки поршневого компрессора

• Оборудование должно быть установлено на ровную поверхность, исключающую скольжение компрессора в процессе эксплуатации. Требования к материалу пола – высокая износостойкость и негорючесть.
• Перед началом эксплуатации компрессора необходимо убедиться в достаточном количестве масла в картере. Утечка масла и его попадание на поверхность компрессора – недопустимы.
• Перед подключением компрессора к источнику питания необходимо убедиться в отсутствии каких-либо механических повреждений.
• Включать и выключать компрессор необходимо исключительно при помощи реле давления. Регулировать самостоятельно реле давления категорически нельзя.

Когда работы с помощью компрессорного оборудования завершены, сжатый воздух должен быть полностью выпущен из ресивера.

Своевременное техническое обслуживание компрессора – залог его долгосрочной надежной эксплуатации.

Поршневой компрессор:

Комплектация автоматических блоков и вопросы безопасности

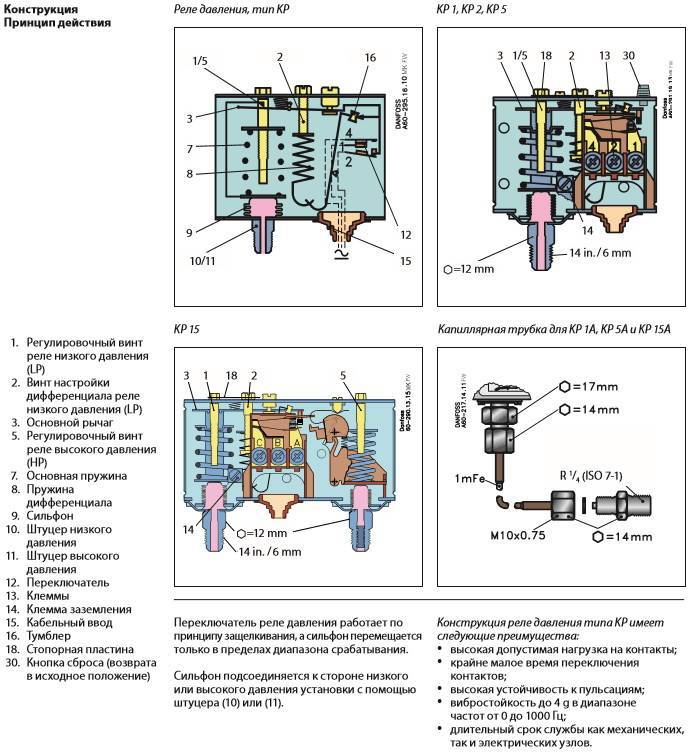

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

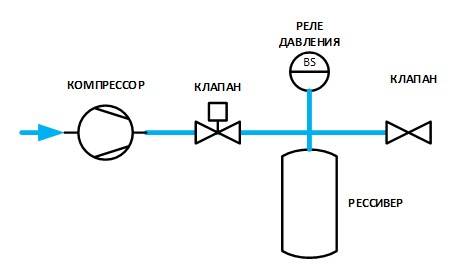

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается.

Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3. Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Зачем нужен контрольно-распределительный блок

Контрольно-распределительный блок, что понятно из его названия, решает две задачи:

• контролирует объемы воздуха, который подается в систему;
• регулирует параметры включения двигателя компрессорной установки, его стабильной работы.

Визуально блок с регулятором похож на вентиль, открывающий или перекрывающий отверстие входа в трубу до заданных отметок. Это позволяет регулировать объемы поступления воздуха внутрь системы, параметры давления. Вентиль вращают в левую и правую сторону, изменяя таким образом подачу воздушных масс.

Вес блока составляет от 250 до 350 г с учетом модели оборудования. Стоит устройство недорого, а его роль в работе компрессора неоценима

Поэтому качеству, состоянию блока необходимо уделять особое внимание
