Резцы токарные по дереву

Изготовление резцов своими руками: пошаговое руководство

Главное – использовать только инструментальную сталь, обладающую достаточно высокими эксплуатационными характеристиками.

Подбор необходимой конфигурации напильников или рашпилей

Выбор этих деталей будет проще, если владелец заранее знает точно, какие перед ним стоят задачи. После этого длину, форму и размер подобрать не составит труда. Здесь дают несколько советов.

• Если требуется опилить до 5-10 мм толщины – лучше останавливаться на номере насечки 0 или 1.
• Точность обработки должна находиться в пределах 0,01-0,02 мм.
• По длине выбирать приспособления гораздо проще.

Главный ориентир – габариты поверхности, которую требуется опилить. Чем этот параметр больше, тем крупнее должно быть и само приспособление.

Можно воспользоваться специфической формулой, чтобы расчёт был точнее. К длине поверхности изделия прибавляем 15 см. Получим значение, которое и будет длиной рабочей поверхности напильника, рашпиля. Главное – чтобы работая, инструмент проводили по всей заготовке.

Крепление режущих частей

Самодельные инструменты делают также, что и профессиональные. Оптимальное решение – саморезы и винты. Чем качественнее изделие – тем лучше.

Заточка инструмента

Только регулярная заточка резцов позволит получить максимально точные результаты. Необходимость в процедуре возникает не только для инструментов, у которых есть твёрдосплавные пластины одноразового применения. Работа выполняется специализированными станками, когда речь идёт о производственных предприятиях крупного масштаба.

Ограничения по методике для домашних условий практически отсутствуют. Применение допустимо для обычных кругов по заточке, реагентов с химически активным действием. Станки универсального, специализированного назначения – дешёвый вариант, сохраняющий эффективность.

Обрабатывая заднюю часть инструмента, проходят три главных этапа.

1. Сохранение такого же угла, что и у самой державки сзади. Увеличение показателя по сравнению с задним углом резания равно 5 градусам.
2. Второй этап предполагает обработку поверхности самой режущей пластины сзади. Здесь надо сохранить превышение, равное 2 градусам.
3. Доводка составляет третий этап. Он нужен для формирования необходимого заднего угла.

Через несколько этапов обработки проходит и передняя поверхность.

Доработка и шлифовка

Это делают карбидом, на специальном чугунном диске. Приспособление вращается, сохраняя скорость до 1-2 м/с. Направление вращения самого диска – к рабочей кромке, от опорной части инструмента.

Последовательно притирают лезвия, инструментальные поверхности. Резцы практически доводятся до блеска, их избавляют от любых неровностей.

Зачем нужна доводка? Инструмент со временем притупляется и изнашивается, если его используют достаточно часто. Причина – в том, что пластина трётся о заготовки и стружки. Если пластина ровнее, то трение будет меньше. Износ инструмента в такой ситуации замедляется.

У процесса доводки есть и другие особенности:

• При доводке применяют абразивные пасты, главный компонент у которых – борный карбид.
• Доводка предполагает смачивание инструмента керосином.
• Потом на поверхность зигзагообразно наносят пасту.
• Инструмент подносят к диску.
• Пасту ГОИ можно использовать совместно с керосином.
• Керосин не относится к обязательным этапам, когда применяют современные смазки.

Важно правильно установить стол подручника. После его установки по сравнению с серединной частью диска лезвия резцов с деталью на одних линиях, либо ниже

Вращение диска – к пластине с резьбой, направленное.

Частички пасты начинают измельчаться, когда прижимают инструмент, приступают к доводке. У резца нет сколов и потёртостей при прохождении через кромки. Неровности с резцовой поверхности устраняются благодаря тем самым зёрнам пасты.

Лучшие токарные резцы по металлу и дереву на 2022 год

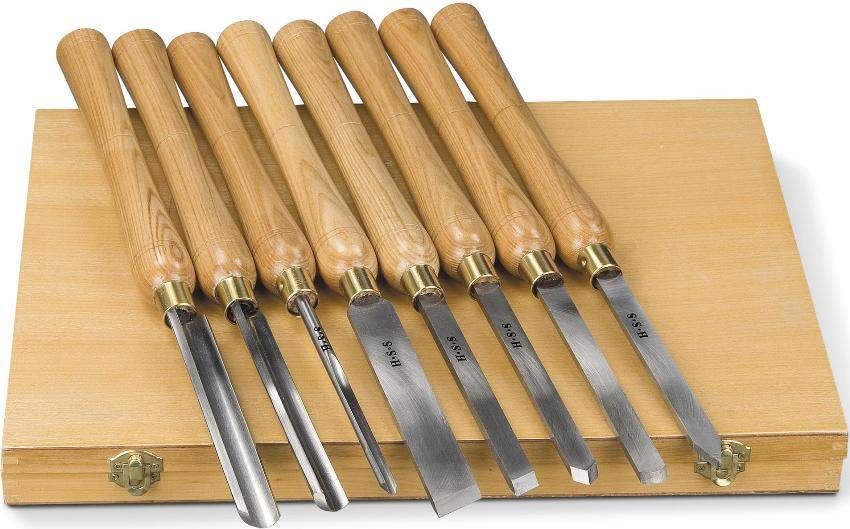

Лучше всего приобретать комплекты резцов для работы с такими материалами как дерево или металл. Это гораздо дешевле и практичнее, чем покупать такой инструмент по отдельности

При подборе таких приспособлений нужно обращать внимание на качество, характеристики материалов, из которых они изготовлены, а также на технические характеристики (угол заточки, форма режущей части и так далее)

Где купить? На отечественном рынке представлено большое количество самых разнообразных моделей резцов как зарубежного, так и отечественного производства. Кроме того, приобрести популярные модели таких инструментов можно в специализированных интернет – магазинах, сделав онлайн заказ.

Резцы по дереву для токарного станка: назначение и конструкция элементов

Главным предназначением токарных резцов по дереву является ручная обработка вращающейся в специальном станке детали. Используемый для этих целей токарный станок предназначен для придания телу вращения. Деревянные заготовки, имеющие изначально округлую форму, с помощью двух фиксаторов устанавливаются на токарном станке. Один фиксатор соединен с электромотором, что приводит деталь в движение.

От выбора типа токарного резца, его заточки и состояния во многом зависит возможность тех или иных операций, изготовления деталей требуемой конфигурации

Важно! Со стороны мотора фиксация обязательно должна быть жесткой, чтобы вращательные движения не происходили в холостую.

Резцы, которые закрепляются на вращающем механизме, выполняют обработку тела вращения. В зависимости от прочности, формы и остроты резца формируются следы на деревянной заготовке. Это также определяет форму обрабатываемой детали.

Конструкция резца токарного станка состоит из рабочей металлической части и деревянной ручки. Рабочий элемент условно состоит из лезвия, тела и хвостовика. Лезвие состоит из переднего, заднего и заостренного угла. Величина угла заострения зависит от материала заготовки. Чаще всего мастера для работы с древесиной используют острые углы. Тело является основной частью, за которую нерабочей рукой токарь удерживает резец на подлокотнике станка. Хвостовик представляет собой зауженную часть, в которую переходит тело инструмента. Именно на нем крепится ручка токарного резца.

Конструкция ручки состоит из основы и шейки. Основа является большей частью ручки, за которую токарь держится рукой. Шейка представлена маленькой цилиндрической частью с металлическим крепежным кольцом. Она предназначена для предотвращения растрескивания ручки во время набивания ее на хвостовик рабочей части.

Токарные резцы по дереву состоят из заднего, заострённого и переднего угла

Общие правила и техника безопасности

Принципы безопасной работы на токарном станке по дереву:

• работать следует в спецодежде, которую необходимо надевать еще до включения станка;
• на станке не должно быть лишних предметов и инструментов;
• обязательно проверить заготовку на наличие сучков и трещин;
• проверить исправность режущего инструмента и его заточку;
• надеть защитные очки;
• при работе подавать на деталь резец, только когда вал наберет полную частоту вращений;
• не наклонять голову близко к станку;
• замеры детали производить только после остановки вращения;
• нельзя отходить от станка, пока тот работает.

После работы рекомендуется удалить стружку специальной щеткой.

При работе на токарном станке по дереву необходим целый набор различных резцов. Каждый из них выполняет свою функцию и предназначен для определенной работы. Такие резцы можно приобрести в магазинах или изготовить самостоятельно.

Стамески

Стамески для резьбы по дереву своими руками изготовить можно, имея в наличии заготовку из металла и болгарку с заточным камнем. Окончательная заточка стамесок производится вручную, без применения электроинструмента, после придания нужной формы острию необходимо закалить его.

Закаливать режущую часть стамески надо после придания формы и заточки острия. Для этого нагрейте острую часть инструмента до малинового цвета при помощи газовой или керосиновой горелки и опустите в емкость с машинным маслом или отработкой.

Острие у стамески бывает прямым и фигурным, проще всего в изготовлении прямое острие, что бы сделать правильную фигурную стамеску необходимо знать пропорции.

Ручку можно выточить на домашнем токарном станке, собранном из двигателя от старого холодильника и уголка разного размера.

Виды стамесок для резьбы по дереву имеют разную размерность и форму рабочей части, она выражается в числовых значениях от 1 до 12.

Кривизну стамески определяет цифра ей присвоенная, чем она ровнее, тем меньше числовое значение используется для ее обозначения. Ровные стамески для резьбы по древу используются в основном на начальной стадии обработки заготовки. Более кривые V и U образные, которым присвоены номера 12 и 11 соответственно применяются для придания окончательного внешнего вида изделию.

Резьба по дереву производится небольшими стамесками, размером с ладонь взрослого человека. Существуют инструменты меньшего размера, их применяют в работе с мелкими деталями.

1 Общие сведения

В большинстве случаев, токарные резцы, в том числе и сделанные своими руками, предназначены для ручного применения. Закрепленная заготовка вращается станком, а ее обработка происходит за счет перемещения режущего инструмента вдоль обрабатываемой поверхности руками мастера.

Стандартный ручной резец состоит из двух частей:

• рабочего тела изготовленного из металла;
• деревянной ручки, для удержания инструмента в руках.

Он имеет три зоны:

• лезвие — режущая часть (заточенный особым образом конец инструмента);
• тело — металлическая часть, которая упирается при работе в подставку (подлокотник) станка;
• хвостовик — зауженная часть инструмента в противоположном конце от лезвия. На хвостовике крепится деревянная (пластиковая) ручка.

Классификация резцов по дереву

Ручка ручного резца имеет основу (то за что держится мастер) и шейку (металлическое крепежное кольцо не позволяющее разрушаться ручке в процессе работы).

1.1 Виды резцов

Для проведения множества разнообразных работ на станке потребуется целый набор токарных резцов по дереву. Многие мастера имеют свои особые инструменты, которые необходимы им для проведения определенного вида обработки дерева, поэтому некоторые из них сделаны своими руками.

В зависимости от потребностей, резцы по дереву могут быть:

• отрезными;
• подрезными;
• расточными;
• фасонными.

Для выполнения основных операций по работе с деревом на токарном станке достаточно двух основных видов резцов:

• рейера — предназначен для первоначальной стадии обработки заготовки;
• мейселя — для придания изделию окончательной формы.

1.2 Рейер

Конструктивно представляет собой длинное стальное лезвие с полукруглым сечением.

Рейер — предназначен для первоначальной стадии обработки заготовки

Изготовить своими руками его можно из толстой металлической пластины или полукруглого желобка. Заточка рабочей части (лезвия) проводится также в виде полукруга. Используется рейер для придания первичной заготовке приблизительных параметров изделия в черновом виде.

1.3 Мейсель

Своей формой этот инструмент напоминает сапожный нож — это металлическая пластина, заточка косого лезвия которой выполнена под одинаковым углом с обеих сторон. Используется для придания изделию окончательной формы, а также для отделения готовой детали от заготовки.

Эти два основных вида резцов позволяют выполнять основные операции по обработке деревянных заготовок по внешней поверхности. В некоторых случаях возможна работа с ними и при внутренней обработке деталей.

1.4 Фасонные резцы

Большое семейство другого вида резцов по дереву, относятся к категории фасонных:

• стамеска (скребок) — выравнивает цилиндрические поверхности;
• гребенка — для вырезания канавок или резьбы;
• крючок — с его помощью вытачиваются полости в торце детали;
• кольцо — действует аналогично крючку;
• треугольник — заточка лезвия выполнена в форме треугольника для придания заготовке круглой формы.

1.5 Самодельные резцы

Самостоятельно изготавливая самодельные резцы для токарного станка по дереву, следует учитывать некоторые особенности при выборе материала. Он должен быть прочным (из качественной марки стали) и соответствовать допустимым минимальным размерам.

Самодельные резцы по дереву для токарного станка

Самыми простыми в изготовлении своими руками являются рейер и мейсель. Для получения этих резцов можно использовать уже отработанные напильники или рашпили. Используя обычный станок для заточки, им придается нужная форма лезвия, а ручку зачастую менять нет необходимости (при условии, что старая в полном порядке). При отсутствии крепежного кольца на ручке — его необходимо обязательно добавить, так как это элемент, который увеличивает безопасность работы с инструментом.

Металл, из которого они сделаны, имеет достаточную твердость, но перед выполнением заточки его следует закалить. Для этого полученную заготовку резца разогревают до красноты, а затем опускают для охлаждения (закалки) в машинное масло.

Сделанные своими руками резцы следует испытать на мягких породах дерева (тополь, липа), а затем, после осмотра на предмет появления трещин и сколов, можно приступать к работе с более твердыми породами (дуб, береза, бук).

Процесс вытачивания деревянной заготовки ручным резцом

Разновидности станков для обработки дерева

Для обработки древесины допустимо использовать металлорежущий станок. Предварительно следует убрать масляные подтеки, чтобы к ним не прилипали опилки, закрыть все щели, отверстия, ведущие к мотору (если таковые имеются).

Техника безопасности

Приступать к выполнению работ можно только в защитной спецодежде.

• Нельзя подходить к инструменту с распущенными длинными волосами, висящими украшениями.
• Перед включением агрегата необходимо проверять заземление.
• Эксплуатация механизма возможна только после проверки состояния оборудования, тестирования холостого хода.
• Нужно надежно фиксировать заготовку для избежания ее срыва.
• Технология точения древесины на токарном станке не подразумевает силовых воздействий на деталь. Все движения должны быть плавными, осуществляться только на полном ходу вала.
• Нельзя передавать предметы через работающий станок.
• Нельзя прикасаться к работающим механизмам.

Как правильно использовать деревянный токарный станок?

Токарные станки по дереву различаются между собой по размерной сетке в зависимости от любительских моделей. Они подходят для использования на промышленных станках, имеющие вес около нескольких сотен килограмм. Все представленные модели изготавливаются с применением базовой комплектации составных элементов.

Первым делом необходимо подобрать наиболее подходящий станок. Сегодня среди большого и разнообразного выбора представлены настольные токарные станки, которые идеально подойдут для небольшого проекта, к примеру, перьев. Более габаритные станки используются для выточки балясин, используемые для изготовления мебели и перил. Существует несколько параметров, по которым следует различать токарные станки:

1. Длина станины позволяет определить максимальную длину бруска, который можно вытачивать при помощи резца;

2. Диаметр обточки над станиной подразумевает под собой допустимый диаметр бруска;
3. Лошадиная сила. Это показатель единицы мощности мотора, которая способна определить вес бруска для обтачивания без нагрузки на резец и станок;
4. Обороты двигателя за одну минуту. Стоит отметить, что большое количество станков, которые представлены на строительном рынке имеют постоянную скорость. Техника, где есть низкие скоростные режимы можно без особых усилий обрабатывать куски дерева, имеющие неправильную форму. В то же время станки с предельно большим количеством полных оборотов за считаные минуты справятся с полированием материала на завершающих этапах работы.

Во время выбора станка для работы с резцами необходимо обратить особенное внимание на материал и вес. Модели из чугунной станины и стальной рамы имеют достаточно прочную, а также крепкую платформу для работы

Но они не включены в категорию мобильных станков, поэтому их трудно переставлять с одного места на другое. Если мастера работают и хранят собственный агрегат в многолюдных мастерских, то стоит подумать о покупке более компактной и лёгкой модели.

Благодаря удобным ручкам можно аккуратно контролировать лезвие, и при этом мастера не будут быстро чувствовать утомляемость. Обычные деревянные резцы не подходят для работы из-за короткой ручки.

Изготовление и обслуживание

Делаем резец самостоятельно

Многие мастера то ли желая сэкономить, то ли не доверяя сторонним производителям предпочитают использовать самодельные инструменты для резьбы. В принципе, изготовить нож или стамеску довольно просто, главное – подобрать подходящий материал.

На фото – ножовочное полотно и простейший нож-косяк, изготовленный из него

В качестве сырья для нашей конструкции можно использовать:

• Полотно от пилы по дереву или металлу – практически идеальная заготовка для ножа- косяка. В процессе изготовления мы отрезаем на станке или просто обламываем под нужным нам углом фрагмент полотна, а затем формируем режущую кромку.
• Диск от пилы по дереву также отличается приемлемыми характеристиками. Используемая для производства таких пил углеродистая сталь хорошо держит заточку, а это значит, что резец не затупится даже при работе с твердым деревом.
• Перед тем, как сделать полукруглую стамеску, можно поискать «в закромах» ненужный пробойник. Для изготовления инструмента нам достаточно будет наискосок срезать часть стенки  – и мы получим очень удобное приспособление для выборки древесины.

Немаловажной деталью любого резца является ручка. Инструкция по ее изготовлению также не отличается сложностью:. Инструкция по ее изготовлению также не отличается сложностью:

Инструкция по ее изготовлению также не отличается сложностью:

• Берем брусок из дерева твердой породы и вырезаем из него рукоятку.
• В торце рукоятки проделываем отверстие, форма которого соответствует форме хвостовика металлической части.

Вклейка лезвия в рукоятку

Вклеиваем режущую часть в рукоятку, после чего зажимаем конструкцию с помощью металлического кольца.

Заточка резцов

Получить достойный результат можно только в том случае, если вы работаете идеально острым инструментом. А поскольку даже самая мягкая древесина тупит лезвие довольно быстро, то заточка резцов по дереву однозначно входит в «программу-минимум» подготовки начинающего резчика.

Для выполнения этой операции нам понадобятся:

• Бруски разной зернистости – от крупной до мелкой.
• Старый кожаный ремень для правки.
• Паста ГОИ (или аналогичный состав).

Черновая заточка

Работу выполняем так:

• Вначале смачиваем крупнозернистый брусок, укладываем на него резец под выбранным углом и нажатием от себя выполняем заточку.
• Переходим на брусок со средним абразивным зерном и повторяем операции до появления четко выраженной заточенной кромки.
• Доводку выполняем на алмазном бруске, снимая появившуюся на жале резца металлическую фаску.
• Затем на ремень наносим слой пасты ГОИ (состав на основе оксида хрома) и полируем рабочую часть до зеркального блеска.

Правка на ремне

Проверить качество нашей работы просто: если резец без усилий режет газету, значит, мы все сделали правильно, и можно браться за заготовку.

Составные части мини-токарного станка по металлу

Состав любого токарного устройства традиционный, все нижеперечисленные элементы присутствуют вне зависимости от того, каким образом он сделан – вручную дома или промышленным образом.

Устройства состоят из следующих составных частей:

Станина

Главный несущий элемент всей конструкции, придающий ей жесткость и прочность. Станина самодельного токарного станка по металлу изготавливается из деревянного бруса или металлических заготовок в виде готовых уголков.

Главное требование к станине – необходимая прочность, так как конструкция станка во время процесса обработки подвергается воздействию сильной вибрации.

Привод

Главный элемент той части, отвечающей за мощность работы. Привод нужно выбрать очень правильно исходя из нужно мощности. Это задача непростая, над которой следует хорошенько подумать.

Будет достаточно бывшего в употреблении привода от стиральной машинки, строительного миксера или чего-нибудь еще, если вы делаете легкий станок для работ по металлу.

Количество оборотов при таких приводах – около 1500 оборотов в минуту, а мощность – 200Вт или немного выше.

1. Задняя бабка. Это специальная пластина из стали, к которой приваривается тоже стальной уголок. Она нужна для плотной фиксации обрабатываемой детали к станине для качественной обработки.
2. Передняя бабка. Это такая же часть, как и задняя бабка, но в отличие от передней она фиксируется на подвижной раме аппарата.
3. Передний и задний центры.
4. Суппорт.

Это один из ключевых факторов для рабочих элементов аппарата, информацию о котором читайте ниже.

Делаем своими руками

Чтобы понять, как делается ручной инструмент для обработки дерева, рассмотрим процесс изготовления нескольких основных их разновидностей.

Мейсель

Это основной инструмент, применяемый для чистовой отделки деревянной заготовки. В умелых руках этой стамески достаточно, чтобы сотворить любой узор.

Заточенный прямо мейсель идеально подходит для создания прямоугольных выемок в заготовке. Его ширина варьируется от 4 до 40 мм, угол стандартной заточки – от 22 до 45. Нужный уклон лезвия определяется личными предпочтениями мастера со временем.

Как его изготовить:

1. Берем старый напильник или любую другую плоскую прямоугольного сечения заготовку. При необходимости выравниваем рабочий конец;
2. Стачиваем режущую часть, проводя первичную обточку. Используем абразивный круг, следим, чтобы лезвие обрабатывалось равномерно по толщине без перепадов;
3. Закаляем, если металл не достаточно твердый;
4. Ставим ручку.

Эта разновидность стамески готовится легко, с нее можно начать создание собственной коллекции ручных инструментов для набора опыта и понимания процесса.

Мейсель со скошенным лезвием более универсален, чем его собрат:

• Становится возможной обработка круглых изделий;
• Тупой угол годится для создания закруглений;
• Инструмент удобен при обработке торца изделия.

Изготовление аналогично предыдущему приспособлению:

1. Заготовочная деталь обрабатывается под форму будущего инструмента;
2. Создается заострение стамески под угол 70-75, после чего сделанный инструмент необходимо заточить.
3. Насаживаем ручку. Мейсель готов.

По аналогичному алгоритму создаются остальные угловатые резцы для токарного станка по дереву. Заточка производится только после тщательного контроля размеров инструмента.

Соблюдение точных углов при самостоятельном изготовлении инструментов необязательно. Достаточно придерживаться нужных и удобных пропорций, ровности обработки.

Полукруг

Полукруглый оконечник стамесок позволяет создать аккуратные выемки при обработке деревянного изделия. Чтобы сделать такой резак, намечаем на заготовке контур инструмента, по которому производим обрезку. После этого уже привычным способом делаем заточку под углом 25…40.

Радиус стамески влияет на размер углубления в изделии, потому для профессионального производства желательно сделать несколько резаков с полукруглым оконечником на разные случаи.

Желобок

Деревянный ствол после обдирания коры обрабатывают желобчатыми стамесками, они предназначены для первичной черновой отделки материала и создания заготовки под изделие.

Кроме того, желобки используют для вырезания вогнутых форм и выемок при лобовом точении.

Как изготовить желобчатый резак:

1. Возьмем метчик для нарезания резьбы нужного диаметра.
2. Обрабатываем им заготовку металла на расстоянии до 8-10 см от края, фактически срезая половину чернового изделия.
3. Затачиваем нижнюю выпуклую часть лезвия под углом 30-40.

Желобчатые самодельные токарные резцы по дереву непросты в изготовлении, но разобраться с процессом вполне возможно.

Сделать или купить

Процесс создания инструментов для работы с деревом – занятие увлекательное и не всегда простое. При наличии нужного набора инструментов у неопытного матера проблем не возникнет – процесс интуитивно понятен, но кропотлив.

Конечно, можно купить готовый набор приспособлений, но сколько он будет стоить… При этом, изнашиваемость у металла со временем усиливается и даже новенькие ныне стамески вскоре потребуют точения. Собственное изготовление – это способ получения инструмента под свою руку. Авторские резаки с индивидуальными размерами будут адаптированы под хозяина и его потребности.

Более подробное описание процесса изготовления стамесок представлено в видео. Мастер подробно рассказывает о создании заготовки, нанесении заточки и затрагивает другие важные моменты, которые необходимы для удачного завершения работы.
