Шина для циркулярной пилы интерскол

Устройство и пильные диски

В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.

Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.

Из фанеры

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Направляющая из правила, струбцин и куска полипропилена

Реализация этой конструкции потребует:

• строительное правило (используется для проведения отделочных работ);
• крепёжные струбцины (количество определяется числом точек крепления);
• куски пропилена (толщина выбирается в зависимости от толщины всей конструкции).

Направляющая из правила, струбцин и куска полипропилена

Порядок изготовления сводится к следующему:

• Если в выбранное правило имеет ручки – их необходимо демонтировать. На их место будут закрепляться струбцины.
• Из куска плотного пропилена вырезают переходники. Толщина переходников должна быть больше чем глубина паза правила.
• Оставшиеся от ручек отверстия просверливают насквозь вместе с полипропиленовыми переходниками.
• Полученная конструкция закрепляется к обрабатываемому бруску.
• Готовая шина проклеивается мягкими лентами. Это позволяет избегать образования сколов заготовок в момент завершения распила.

Она позволит обеспечить качественную работу. Использование готового строительного правило требует проведения периодической корректировки его места положения. Крепление должно производиться на близком расстоянии от линии распила. Это позволяет провести диском циркулярной пилы точно по намеченной линии.

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.

Важно! Для удобства раскройки материала на рабочей поверхности нанесены направляющие линейки.

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Важно!Стационарная пила осуществляет распил материала исключительно по прямой линии, без возможности фигурной резки. Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка

Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.

Описание пилы Интерскол

Компания Интерскол предлагает множество моделей этих пил и аксессуаров к ним, с помощью которых можно выполнять пиление различных материалов. И, несмотря на то что все выпускаемые этим производителем модели отличаются по своим характеристикам, у них можно выделить ряд общих особенностей.

От конкурентов пилы ручные электрические дисковые по дереву Интерскол отличаются такими актуальными для каждого покупателя достоинствами, как малый вес, эргономичный дизайн, блокировка шпинделя, защита от стандартного включения и устойчивость во время работы. Во многих моделях реализована возможность подключения пилы к пылесосу. Среди прочих особенностей следует выделить наличие специальных резиновых накладок и эксцентрикового рычажного зажима, обеспечивающего сверхточную регулировку длины пропила.

Все диски, на работу с которыми ориентированы пилы Интерскол, изготовлены из качественных твёрдых сплавов. Потребляемая мощность электроинструмента составляет от 600 до 2000 Вт.

Краткий обзор технических и рабочих характеристик циркуляционных пил Интерскол

В перечне предложений равным спросом пользуются модели весом от 3,7 до 7,8 кг — мощностью от 800 до 2000 ватт с рабочими режимами 4200-4500 об/мин.

Интерскол ДП-190/1600М

Полупрофессиональная пила с широким функционалом и соответствующим уровнем технической оснастки укомплектована 1600 ваттным силовым приводом и износостойким 190-миллиметровым диском.

Конструктивные особенности и характеристики инструмента весом 5,5 кг предусматривают:

• возможность бесступенчатой настройки глубины реза до 63 мм;
• наличие устройства плавной раскрутки двигателя, регулировки наклона до 45°;
• надежную фиксацию шпинделя и пусковой кнопки.

Удобный захват реализован установкой дополнительной рукояти, с противоскользящими накладками. Для безопасной работы инструмент оборудован подпружиненным кожухом пильного полотна.

Несмотря на полупрофессиональный статус, стоимость дисковой пилы серии ДП-190/1600М составляет всего 5000-5200 рублей.

Интерскол ДП-210/1900М

Мощный 1900 ваттный электродвигатель модели полупрофессионального класса, позволяет реализовать эксплуатационные преимущества пильного диска Ø 210 мм. Циркулярная пила по дереву изначально ориентирована на высокую продуктивность и профессиональное качество широкого спектра распиловочных работ.

Рабочие характеристики инструмента массой 6,2 кг и стоимостью 6000 рублей дополнены системами плавного запуска и защиты от перегрева. Также имеется возможность установки направляющей шины, регулировки угла наклона пильной головки от 0 до 45 градусов.

Пользовательские отзывы положительно отмечают:

• надежность и прочность конструкции инструмента в целом;
• существенный запас крутящего момента;
• продолжительный ресурс штатного пильного диска;
• наличие патрубка для подсоединения пылесоса;
• безупречная работа встроенной константной электроники.

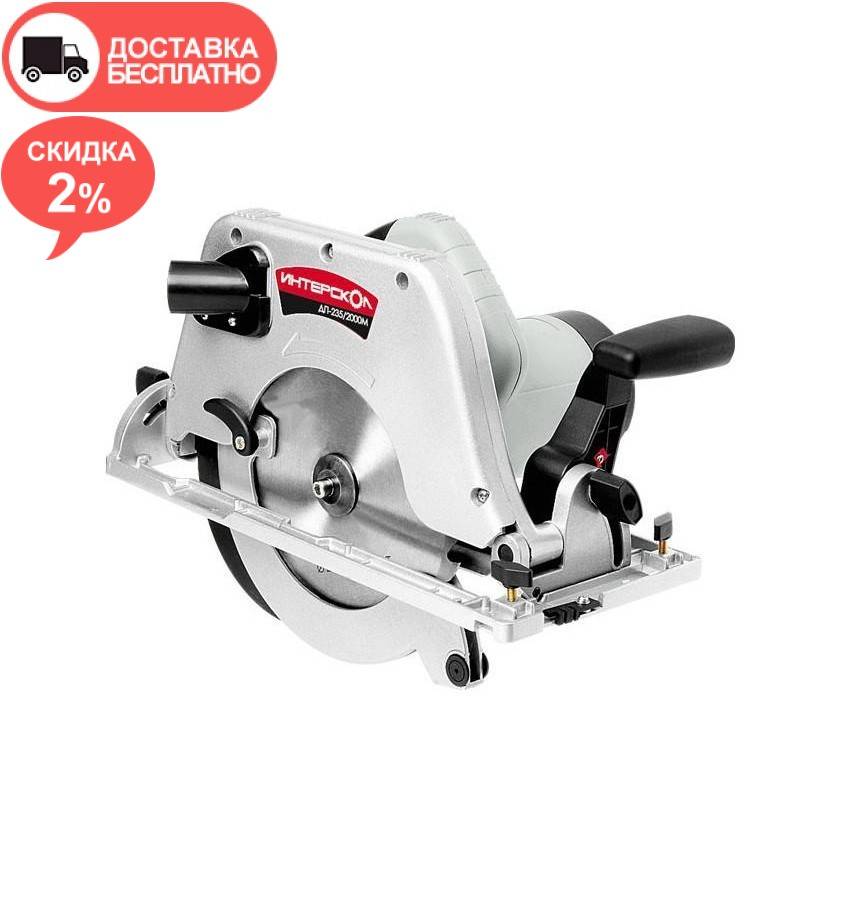

Интерскол ДП-235/2000М

Модель профессионального уровня в своей мощностной категории имеет максимальное количество положительных отзывов. Пила укомплектована мощным 2-х киловаттным электроприводом с системой плавного пуска, стабилизирующим рабочий режим пильного диска диаметром 235 мм на уровне 4500 об/мин.

Глубина реза под прямым углом — в древесине, пластике или другом аналогичном материале — до 85 мм, инструмент отлично справляется с распиловкой композитных панелей и алюминиевого монтажного профиля.

В перечне достоинств изделия:

• пылезащищенный якорь двигателя;
• прочное и легкое магний-алюминиевое основание;
• удобный доступ к эксплуатационным регулировкам.

Отпускные цены на пилу весом 7,8 кг варьируются на уровне 7000 рублей.

Интерскол ДП-210/1900ЭМ

В достоинствах мощной и производительной дисковой пилы серии ДП-210/1900ЭМ-1900 ваттный электропривод, обеспечивающий продуктивную работу высокооборотного пильного полотна диаметром 210 мм.

Круг применения данной модели стоимостью от 5600 рублей расширен:

• возможностью регулировки и стабилизации оборотов;
• контура плавного запуска;
• эффективной и надежной защиты от перегрева.

Также имеется функция наклона пильной головки в диапазоне до 45 градусов, удобная для предмонтажной обработки строительных материалов.

Интерскол ДП-140/800

В своей мощностной группе в рейтинге потребительского спроса уверенно лидирует ручная циркулярная пила Интерскол серии ДП-140/800, стоимостью от 3000 рублей.

Легкий и максимально удобный в работе инструмент с 800 ваттным электроприводом и 140-миллиметровым пильным диском с глубиной реза до 45 мм, используется в широком спектре стандартных и специальных распиловочных работ.

Интерскол ДП-165/1200

Пила среднего мощностного и ценового диапазонов приводится в действие 1200 ваттным электроприводом, который на рабочем режиме разгоняет дисковое пильное полотно размером 165 мм до скорости 4500 об/мин.

В перечне конструкционных особенностей:

• бесступенчатая настройка глубины реза с рычажным управлением;
• долговечный в эксплуатации твердосплавный пильный диск;
• небольшой, на уровне 4,2 кг вес и компактные габаритные размеры.

Направляющие для циркулярной пилы Makita

Производители циркулярных пил выпускают комплектующие. Брендовая направляющая шина «Макита» предназначена для моделей SP6000 и CA5000, но если приобрести дополнительные переходники и адаптеры, то можно работать с ручными инструментами 5903 R и HS6601.

Длина алюминиевой рейки — 1400 мм. При желании ее можно зафиксировать на болванке с помощью струбцин. Но их придется докупать отдельно. Принцип действия простой: подошва пилы скользит по выступу на планке.

Подробности на видео:

Это интересно: Диаметр отверстия под метрическую резьбу

Как пилить

Пиление материалов с использованием пилы Интерскол проходит по тому же алгоритму, как и в случае с любым другим аналогичным инструментом. Однако здесь есть ряд важных моментов, которые обязательно нужно учитывать во время работы.

Некоторые материалы во время пиления могут сильно нагреваться, особенно если возникает необходимость разрезать оргстекло. Решается эта задача путем охлаждения рабочей поверхности обычной водой, что позволяет избежать оплавления краёв спила. Проверенным приемом является нанесение на поверхность лезвия воска или мыла, что позволяет повысить эффективность резки.

Типы пильных дисков

Выделяют 2 основных типа режущих элементов:

1. Монолитные. Представляет собой цельную пластину, изготовленную из высокоуглеродистой стали или другого прочного металлического сплава. Характеризуется большим количеством зубьев. К преимуществам относят малую цену, большой запас прочности, простоту обслуживания и низкое качество пиления. В дополнение зубья очень быстро тупятся, необходимо постоянно поддерживать их разводку.
2. Твердосплавные. Отличаются выступающими напайками на зубьях из кобальта, искусственного алмаза, карбида вольфрама. Такие элементы обеспечивают большую прочность дисков, продлевают их срок службы. Маркируются буквами HW. К плюсам относят высокое качество реза даже на больших скоростях, универсальность использования. Зубья на таких кругах тупятся медленно. Основными минусами выделяют высокую цену и необходимость специального оборудования для проведения заточки.

Оснастка также отличается по ряду технических характеристик. Внешний диаметр варьируется от 65 до 500 мм, влияет на глубину реза. Для бытовых целей подойдут варианты с размером 75-165 мм. Профессионалы выбирают пилы, которые рассчитаны на установку кругов диаметром не менее 190-210 мм. Толщина полотна составляет от 2 до 6 мм, самым распространенным вариантом является 3.2 мм.

Режущие элементы отличают и по количеству зубьев (от 10 до 120 шт). Чем их больше, тем лучше качество реза. Для распила мягкой древесины используют оснастку на 20-24 зуба. Круги со средним количеством зубьев (от 36 до 48 шт) лучше разрезают твердые породы дерева, ДСП и фанеру. Разрез при этом получается аккуратный, но сам элемент быстро изнашивается.

Для распила ламинированных поверхностей выбирают элементы с частым расположением зубьев – от 40 до 64 шт.  При работе с металлом чистый рез и ровные кромки обеспечивает использование кругов с большим количеством зубцов – от 80 до 120 шт.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

Для замены пильного диска необходимо выполнить следующие действия:

1. Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
2. На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
3. Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
4. Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

1. Завести диск на место и одеть его на втулку шпинделя.
2. Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
3. Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
4. Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
5. Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Преимущества самодельных шин

Немаловажным преимуществом работы с таким приспособлением является возможность обработки заготовок любого размера. Нужно лишь не забывать о надежной фиксации торцовочного инструмента, поскольку это обеспечивает качественный результат и гарантирует безопасность.

Готовую направляющую шину можно приобрести в магазине. Это самый простой и дорогостоящий вариант. Ведь стоимость фирменного приспособления часто почти сравнивается ценой с самой циркуляркой. Поэтому лучше изготовить направляющую для циркулярной пилы своими руками.

Самодельная направляющая шина для ручной циркулярной пилы Интерскол, Макита, Bosch функционально ничуть не хуже изготовленной на заводе, но в несколько раз дешевле. Ее легко собрать в домашних условиях. Существует несколько вариантов изготовления самодельных шин, с использованием различных исходных материалов:

• шина из ламината;
• шина из строительного правила;
• рельсовое стусло;
• шина из алюминиевого профиля.

Ниже подробно рассмотрен процесс изготовления направляющей шины по каждому из перечисленных вариантов.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

• уголок;
• труба торцовочная;
• металлическая направляющая;
• ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

• фанера или ДСП;
• эпоксидный клей;
• саморезы.

Из инструментов нужны будут:

• фиксаторы;
• турбинка;
• линейка-транспортир;
• наждачка мелкая;
• маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

• правило строительное (2 метра);
• фиксаторы;
• пропиленовые фрагменты;
• уголок или профиль из алюминия;
• бруски из дерева 12 мм;
• плиты ДСП;
• ламинат.

Для большой

Понадобятся элементы:

• уголки из металла одинаковых параметров;
• крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
• болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

• строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
• фиксаторы (их количество зависит от точек крепления);
• направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

• с правила снимаются ручки (если они присутствуют);
• из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
• сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

• профиль «П»;
• фурнитура крепежная;
• листовая фанера (можно взять отходы).

А также необходим будет инструмент:

• дрель;
• ключи гаечные;
• линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.
