Анкерные крепежные элементы для фундаментов — характеристики и где они применяются
Фундаментные болты применяются для крепления тяжелых конструкций и техники к бетону. Они обеспечивают прочное сцепление, и именно от них зависит надежность и срок эксплуатации здания. Используются для ремонта старых оснований, соединения пристроек с домом, фиксирования сборного ростверка со сваями, установки стационарной техники и подвешивания тяжелого оборудования.
Характеристики, типы и размеры
Анкерные болты применяются для крепления особо нагруженных элементов и конструкций, поэтому к их прочности предъявляются жесткие требования, установленные по ГОСТ. Для производства используется только высококачественная сталь. Для защиты стержня наносится цинковый слой. Оцинковку делают гальваническим или термодиффузионным методом. Наилучшим вариантом считается второй способ, так как он создает более надежное и прочное покрытие.
Производятся следующие виды фундаментных болтов:
1. Составной анкерный. Применяются при установке на фундамент оборудования поворотом или с надвижкой. Размещается нижняя шпилька с плитой и муфтой до заливки бетонного раствора. После чего закручивают верхнюю шпильку и скрепляют сваркой. Монтируются анкерные составные болты до бетонирования. Выпускаются диаметром 24-64 мм. Общая длина зависит от соединяемых частей.
2. Фундаментный изогнутый болт. Область применения та же, используется для монтажа оборудования и других конструкций к железобетонному основанию. Состоит из двух гаек, шпилек и шайбы. От обычного крепежного элемента отличается тем, что конец стержня изогнут под прямым углом. Изготавливается в двух исполнениях: в виде буквы Г и со слегка отклоненной шпилькой в сторону (по-другому называется «лебедь»). Первый тип монтируется до заливки бетонного раствора, второй устанавливается в колодцы готового фундамента и заделывается смесью. Продаются длиной от 30 до 180 см, диаметром 12-48 мм. Главное преимущество изогнутого крепежа – простой способ производства. Для мест с суровыми климатическими условиями (повышенная влажность, холод) делаются из легированной и низкоуглеродистой стали.
3. С анкерной плитой. Сфера применения – полнотелые фундаменты. С помощью них устанавливают несущие и металлические системы. Длина анкерного с плитой болта начинается от 20 см и доходит до 4 м. Диаметр – 16-160 мм. Допустимо его применение как в гражданском, так и в промышленном строительстве. Устанавливаются болты фундаментные с плитой до заливки бетонной смеси. Благодаря характеристикам и нестандартной конструкции их можно использовать для крепления не только в железобетонных сооружениях, но и в основаниях из кирпича и камня.
4. Съемный. Состоит из стержня, один конец которого имеет резьбу, а на другом находится специальное крепление для удержания в бетоне. Фиксируется закладными плитами. Применяется при строительстве жилых и промышленных железобетонных, каменных, кирпичных или бетонных сооружений. Для производства съемных болтов используется высокопрочная сталь, способная выдерживать значительные нагрузки и высокие разрывные усилия. При установке размещается только анкерная арматура, остальные элементы закручиваются после окончательного монтажа.
5. Анкерный прямой. Крепеж имеет стандартную шпильку. Устанавливается в готовое отверстие, после чего замазывается эпоксидным клеем или цементно-песчаной смесью. Выпускается прямой болт фундаментный диаметром 16-42 мм, длиной от 30 до 170 см. Изготавливается из высокопрочной стали, поэтому способен выносить значительные механические нагрузки. Используется для крепления техники и различных конструкций к прочным, неэластичным фундаментам.
6. С коническим концом. Верхняя часть крепежа выглядит так же, как и у анкерного прямого. На противоположном конце расположена конусная деталь, которая способна саморасклиниваться. Производится диаметром 12-48 мм. Монтируется разжимной цангой или цементно-песчаной смесью. Обладают такие крепежи высокой прочностью и устойчивы к коррозии.
Область применения болтов зависит от их типа и размеров. Длина может быть любой, и крепежную деталь можно сделать на заказ под конкретное сооружение.

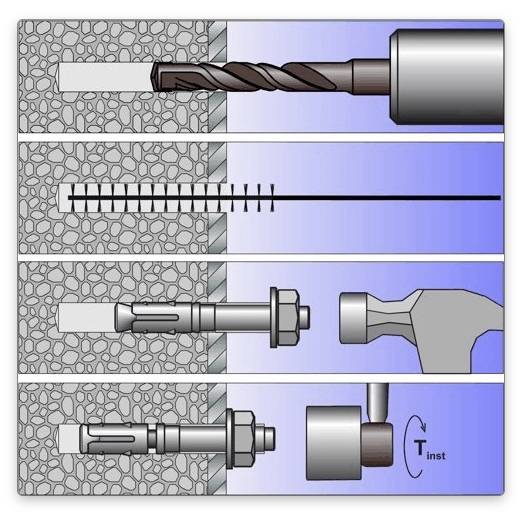

Как правильно установить анкерный болт с гайкой — пошаговая схема
Шаг 1: Диаметр отверстия под анкер
Перед тем, как высверлить отверстие под крепление, необходимо подобрать бур по бетону для перфоратора нужного диаметра. В этом случае в первую очередь руководствуйтесь размерами вашего крепления. Ни в коем случае не рекомендуется рассверливать отверстие, если втулка в него не входит. Лучше пройтись сверлом того же диаметра еще раз, и отверстие станет немного больше. Если рассверлить место крепежа сверлом большего диаметра, втулка может свободно в нем «гулять», при этом распорный механизм попросту не сможет выполнять удерживающие функции.
Шаг 2: Очистка места крепления от мусора
Не секрет, что после сверления в готовом отверстии остается мусор после работы перфоратором. Как раз эти крошки и пыль создают помеху при установке болта на место монтажа. Особенно трудно установить в неочищенное отверстие двухраспорный механизм, такой крепеж имеет втулку, которая немного шире обычной. Поэтому перед установкой качественно прочистите отверстие, в случае необходимости используйте строительный или бытовой пылесос.
Шаг 3: Правильная установка тяжелых элементов
После того, как вы вставили болт в отверстие, не спешите монтировать ваше устройство, при этом закручивать гайки, есть более практичное решение. После установки анкера, не навешивая изделие, затяните гаечным ключом болт до отказа. Затяжку нужно проводить до тех пор, пока шпилька не разопрет втулку, и крепление, так сказать, примет рабочий режим. После этого можно отдать гайку и на шпильки, которые уже прочно держатся в посадочном отверстии, установить прибор, и спокойно зажать его гайками.
Что такое фундаментные болты-анкеры
Конструкции такого рода в первую очередь имеют промышленное назначение и предназначены для фиксации на бетон металлических конструкций – станков, машин и другого промышленного оборудования. По сути, они выполняют роль закладных. И данная статья расскажет вам подробно о размерах, длине, весе фундаментных болтов (анкеров).
О том, что собой являет фундаментный анкер, расскажет это видео:
Строение изделия
Принципиально конструкция фундаментного болта не отличается от обычного анкера:
- штырь с насечкой – заводится в стену сооружения или является крепежным элементом для механизма;
- якорная часть – расширение, замоноличенное в бетонное основание;
- верхняя часть анкера может сильно отличаться по форме и определяется назначением.
Принцип крепления, обеспечивающий удержание конструкции, также полностью соответствует понятию анкер – якорь. Действовать могут 3 силы:
- трение – крепеж воспринимает нагрузку от конструкции и передает ее монолитному основанию за счет сил трения, возникающих при распирании. Что, собственно, и обуславливает обязательное наличие расширяющейся части;
- упор – нагрузка, воспринимаемая крепежом и компенсируемая сопротивлением самого материала;
- склеивание – нагрузка, компенсированная за счет напряжения в месте контакта материала основания и анкера. Этот фактор действует в химических анкерах фундаментных и в тех случаях, когда конструкционная форма не предусматривает упора.
Конструкцию и размерные параметры фундаментных болтов-анкеров регламентирует ГОСТ 24379.1-80 и ГОСТ 24379.0-80.
Поскольку крепеж предназначен для фиксации тяжелых конструкций в очень плотных материалах, его прочность должна быть выдающейся. Обычно для этого применяют качественную или высококачественную углеродистую сталь, а также низколегированную. Возможно выполнение анкеров из нержавеющей стали, но, как правило, такие изделия производятся на заказ. Крепеж допускается применять только оцинкованный.
Преимущества и недостатки
Изделия такого рода отличаются узкой специализацией. В своей области фундаментные болты не знают конкуренции, однако в других сферах не применяются.
К преимуществам анкеров можно отнести:
- очень высокую несущую способность;
- большое разнообразие конструкций. Способы крепления оборудования разные, так что изделия выпускаются с большим диапазоном конструктивных отличий;
- предполагается 2 метода монтажа. Что позволяет использовать болты и при строительстве, и на более поздних стадиях;
- большой размерный ряд – в зависимости от целей выпускаются изделия длиной от 15 см до 5 м;
- несмотря на то что для изготовления используется качественная сталь, стоимость изделий относительно доступна.
Недостатки изделия:
- фундаментный анкер не универсален. Область его применения ограничена монтажом конструкций на бетонное основание;
- использование его требует определенных знаний, поскольку здесь важен точный расчет с учетом материала фундамента, особенностей конструкции, метода монтажа и многого другого.
Далее рассмотрены типы фундаментных болтов.
Комплектация по ГОСТу
ГОСТ разработан на основе нормативных строительных документов. Он регламентирует размеры изделий, их качество, особенности хранения и транспортировки.
Что касается требований комплектации, крепеж должен состоять из следующих частей:
- основной стержень;
- анкерная арматура;
- плитка и втулка;
- муфта и шайба;
- зажимная цинга;
- гайка;
- труба.
Некоторые составляющие могут отсутствовать в зависимости от модификации. Для понимания, в прямых болтах резьба накручивается только с одной стороны. Также есть только центральная штанга и гайка. Если рассматривать другие более сложные крепежи, их структура усовершенствована и спроектирована в зависимости от выполняемых функций, специфики крепления и области применения. Фиксаторов в виде гаек и шайб может быть несколько.
Как выполняется монтаж
Прежде всего, следует обратить внимание на то, что длина фундаментного болта (и, соответственно, глубина его заделки в материал) не должна превышать высоты самой фундаментной конструкции. Если пренебречь этим требованием, можно столкнуться с тем, что анкерная часть крепежного изделия, которая и обеспечивает надежность его фиксации, будет находиться не в прочном материале фундамента, а в рыхлой и мягкой почве. Глубина заделки болтов (нажмите для увеличения)
Глубина заделки болтов (нажмите для увеличения)
Расчет фундаментных болтов с целью определения их удерживающей способности – еще одна важная процедура, которую необходимо выполнить перед их установкой. Что характерно, в нормативном документе (24379.1-80) нет информации о таком параметре, как величина удерживающей способности фундаментных болтов, поэтому рассчитывать ее надо самостоятельно.
Устанавливаемые до бетонирования болты временно прикрепляют к опалубке
в фундамент – это несложная процедура, выполнить которую можно своими силами, не привлекая для этих целей квалифицированных специалистов. Чтобы итогом такой процедуры стало надежное крепление анкерных болтов в фундаментной конструкции вашего будущего строения, следует придерживаться правил их установки, которые заключаются в следующем.
- Для правильного выбора места установки таких крепежных элементов в фундаменте следует внимательно изучить план здания. Сделать это необходимо для того, чтобы определить места расположения дверных проходов, под которыми фундаментные болты не устанавливаются. Следует помнить, что фундаментные болты (или, как их еще называют, анкерные тяги) устанавливаются только под стенами будущего строения.
- После того как материал, из которого будет сформирован фундамент, будет залит в опалубку, в него погружают анкерный болт. Выполняя такую процедуру, необходимо следить за глубиной погружения такого крепежного элемента, которая не должна превышать высоты самого фундамента. Для погружения анкерного болта в еще не застывший бетон выбирают середину фундаментного основания.
- При установке анкерных болтов в фундаментную конструкцию следует учитывать и такой параметр, как расстояние между соседними крепежными элементами. Рассчитать его достаточно просто: он должен равняться двум величинам глубины заделки таких крепежных элементов в фундаментную конструкцию.
- После того как анкерные болты погружены в еще не застывший бетонный раствор на требуемую глубину, необходимо выставить их строго по вертикали и дать материалу фундаментного основания полностью застыть.
- После полного застывания бетонного раствора надо сформировать блок фундаментных болтов. Для этого их концы, выступающие над поверхностью фундамента, скрепляют при помощи деревянной доски или металлической пластины. Естественно, что отверстия, предварительно просверленные в доске или пластине, должны располагаться с тем же шагом, что и , закрепленные в фундаментной конструкции.
Примеры монтажа болтов в фундаменте. Условные обозначения: 1 – фундамент; 2 – подливка; 3 – закрепляемая конструкция
Как уже говорилось выше, некоторые типы анкерных болтов могут монтироваться в готовом фундаменте. Для выполнения этой процедуры также необходимо предварительно наметить места монтажа таких крепежных элементов и рассчитать шаг, с которым они будут располагаться в фундаментной конструкции. После этого для установки болтов надо просверлить отверстия, диаметр которых должен быть в несколько раз больше, чем размер поперечного сечения самого крепежного изделия.
В подготовленные отверстия, глубина которых не должна превышать высоты фундаментной конструкции, заливается цементный раствор или специальный клей. Только после этого в них помещаются анкерные болты и выставляются в строго вертикальном положении. После застывания раствора или клеевого состава из анкерных болтов также формируются блоки, как описывалось выше.
Приготовление клеящего состава производится соответственно требованиям нормативных документов
Таким образом, анкерные болты, предназначенные для надежного соединения фундаментной конструкции со стенами возводимого строения, можно устанавливать как в уже готовом, так и в только создаваемом бетонном основании. При соблюдении всех вышеописанных рекомендаций по установке и выбору крепежных элементов они смогут обеспечить высокую надежность возводимого строения и его способность выдерживать даже очень значительные нагрузки.
Установка анкерных болтов в фундамент
В фундаменте анкерные болты держатся за счет трения, упора и склеивания. Трение обеспечивают нагрузки, которые оказываются на крепежное изделие и передаются на фундамент. Упор – это нагрузки, которые анкер воспринимает и компенсирует своими силами, а склеивание – компенсация нагрузок с помощью касательных напряжений с материалом основания.
Если требуется закрепить конструкцию с высоким уровнем ассиметрии, то лучше заказать прямые болты на силоксановом или эпоксидном клею. Распорные болты применяют в областях, где возможны статические или вибрационные нагрузки. А анкеры с коническим концом советуют использовать для крепления конструкций, который подвергаются динамическим нагрузкам и не способны выдерживать сильных ударов.
Установка фундаментных анкерных болтов выполняется в несколько этапов. Вначале нужно тщательно осмотреть анкерные болты и убедиться в их исправности. Затем можно приступать к работам.
Подготовительные работы и определение мест крепления анкеров. Помните, что их ни в коем случае нельзя размещать под дверными проемами.
Установка болтов в основу фундамента. Анкер должен погружаться посередине бетонного основания.
Расстояние между анкерами должно быть в два раза больше глубины вхождения.
После того как анкеры установлены, нужно подождать, пока бетонная смесь застынет
В это время важно следить, чтобы штыри анкеров оставались в ровном вертикальном положении.
Последний этап работы – скрепление. Для этого устанавливаются металлические пластины или деревянная доска.
Некоторые виды анкеров можно устанавливать и в уже затвердевший бетон. Но в этом случае просверливается отверстие и вставляется фундаментный болт.
Целевое назначение анкерных болтов
Анкерным крепежом железобетонная конструкция прочно скрепляется с несущими элементами постройки. Можно создать прочную фиксацию тяжелого промышленного оборудования, каменных блоков, новых элементов общей конструкции. С одной стороны изделия — резьба, с другой располагается фиксирующая деталь для крепления к фундаменту.
После установки на нужное место анкер становится частью постройки, облегчает процесс сооружения, так как прикручивается к вертикально расположенным сваям с прижиманием к поверхности анкерной плиты.
Изделия — крепеж, работающий по якорному принципу. Элемент предназначен для надежного соединения разных деталей, проникая глубоко в структуру каждой из них. Соединенные элементы переносят высокие нагрузки динамического и статического типа.
Для анкерных креплений применяется прочное сырье, осуществляется внешняя оцинковка для защиты от внешней среды.
Длина анкерных изделий — 15-500 см. Пропорционально длине, увеличивается величина сечения анкеров.
Инструкция по монтажу
Анкеры по бетону монтируют до начала заливки монолита или на уже готовое основание. В первом случае шпильку, болт или другую закладную деталь закрепляют проволокой или приваривают к арматурному каркасу, затем заливают раствор.
Чтобы уберечь резьбу от загрязнения, ее закрывают пленкой. К последующим работам приступают после набора бетоном прочности.
Во втором случае технология включает подготовку скважины и установку изделия.
Сверление
Перед тем, как установить распорный, забивной или разжимной анкерный болт в бетон, подготавливают отверстие:
- Размечают положения метизов на основании
- Дрелью или перфоратором просверливают скважину на 20 мм длиннее стержня и диаметром, рекомендуемым маркировкой болта.
- При помощи пылесоса очищают отверстие от остатков сверления.
Если нужно закрепить какую-либо деталь на основании, сначала просверливают ее, а затем сквозь готовое отверстие проделывают скважину в несущем элементе.
Монтаж анкера с гайкой
Установку анкерного болта с гайкой применяют для закрепления конструкций небольшой толщины, например, деревянной доски или металлического уголка, к основанию.
Болт забивают в отверстие молотком, закручивают гайку ключом. Рекомендуется использовать накладку из бруска или обрезка доски, чтобы не повредить верхнюю часть метиза с резьбой.
Для подвешивания бытовой техники или оборудования на вертикальную поверхность применяют анкеры с кронштейном вместо гайки. Его вкручивают до упора, следя, чтобы крюк занял нужное положение.
Монтаж химического анкера
Жидкие или инъекционные дюбели устанавливают согласно инструкции изготовителя. Их выпускают в капсулах или картриджах.
Монтаж каждого вида имеет свои особенности:
- Капсулу помещают в отверстие, затем вкручивают болт или шпильку. Выжидают до полного затвердения состава.
- Картридж заряжают в пистолет, заполняют скважину под давлением, монтируют метиз.
Назначение анкерных болтов
Анкерный болт — фундаментный крепеж, предназначенный для крепления к железобетонным основаниям несущих элементов зданий и других строительных конструкций, в том числе и металлических.
Представляет собой металлический прут, имеющий на одном конце нарезанную резьбу, а на другом крае предусмотрен специальный узел (который может иметь различную конструкцию), обеспечивающий фиксацию в толщине бетона.
Виды анкерных болтов
В связи с тем, что данные крепежные элементы должны отвечать достаточно жестким требованиям, предпочтение стоит отдавать изделиям, изготовленным в соответствии с ГОСТ 24279.1-80 или 24379.1 2012. Различают следующие виды фундаментных болтов:
Изогнутые — нижняя часть такого анкера изгибается в форме крюка, при этом его конфигурация может отличаться. В зависимости от типа исполнения монтируется в железобетонные основания до заливки или в специальные колодцы (проемы) с последующим заполнением бетонной смесью.
С наличием анкерной плиты — в нижней части имеют специальную металлическую пластину (крепится при помощи сварки или резьбового соединения и гаек). Устанавливается до осуществления заливки.
Составные — изготовлены из двух частей, которые соединяются между собой при помощи муфты. Нижняя часть анкера крепится до заливки опалубки бетоном, верхняя вкручивается в муфту после застывания смеси.
Съемные — имеют схожую конструкцию, нижняя обойма монтируется до начала выполнения работ, шпилька с резьбой вкручивается после бетонирования.
Прямые — такой фундаментный анкерный болт монтируется в готовые бетонные основания. Для этого в конструкции выбуривают отверстие необходимого диаметра, крепление анкера выполняется при помощи силоксанового или эпоксидного клея, в некоторых случаях применяется виброчеканка стандартной цементно-песчаной смесью.
С коническим концом — достаточно распространенный тип анкерного крепежа. Устанавливается в готовые фундаменты, достаточно часто (при небольшом диаметре) используется для крепления различных навесных устройств (в том числе и мебель, бойлеры). Фиксация в толще бетона осуществляется за счет разжимной цанги, которая при закручивании шпильки расклинивается и не дает смещаться крепежу. В продажи можно найти и обычные конические анкера (с расширением в нижней части), они крепятся при помощи раствора или клея, как и прямые модификации элемента.
Ассортимент анкерных болтов
При выборе определенной конструкции необходимо выполнить расчет анкерных болтов для фундаментов, только на его основании можно выбрать диаметр, длину, тип крепежа.
Промышленность предлагает болты со следующими параметрами:
- Диаметр шпильки может варьироваться от 12 до 140 мм.
- Длина изделия достигает 5 метров.
- Для изготовления применяют различные марки стали 09Г2С, 30ХГСА, 14Х17Н2, 20Х13 и многие другие.
- Класс прочности может составлять от 4 до 12,9.
Кроме того, по желанию заказчика анкерные фундаментные болты могут подвергаться дополнительной обработке:
- Термообработка.
- Цинкование (термодиффузионное покрытие).
3 Крепление современных анкеров общего применения
В настоящее время также выпускают анкеры общего применения. Их можно крепить практически в любое уже готовое основание. Чаще всего эти болты устанавливают в стену или потолок.
Все анкера общего применения делятся на 2 основных вида: механические и химические. Первые крепятся механическим способом. Вторые – благодаря специальному клеящему веществу, которое подается в установочное отверстие под болт. Этот химический состав заполняет пространство между анкером и основанием, а также все прилегающие к крепежу пустоты, если они есть. Затем клей схватывается и обеспечивает надежную фиксацию болта с равномерным распределением нагрузки даже в пористом и пустотелом материале.
Химический анкер
Механические анкеры в соответствии со способом крепления делятся на типы:
- забиваемый;
- клиновой;
- разжимной;
- распорный.
Перед монтажом анкеров следует правильно подобрать их нужный вид и типоразмер. Делают это исходя из состояния и прочности основания в месте установки крепежа, а также характера и величины нагрузки, которую последний должен будет выдерживать. Если на поверхности основания есть материал (штукатурка или подобный), неспособный удерживать анкер, то следует взять болт большей, чем было рассчитано, длины. Размер крепежа надо увеличить на толщину слабого слоя.
Монтаж анкеров в стену, потолок и так далее начинают с точной разметки – этот вид крепежа после установки и фиксации без разрушения материала основы извлечь невозможно. Затем, как показано на видео, перпендикулярно поверхности основания просверливаем отверстие.
Установка в стену
Готовое отверстие надо тщательно очистить от крошек и пыли материала основания ершиком, пылесосом либо напором воздуха. Затем устанавливаем анкер.
Химический – предварительно заполнив отверстие на 2/3 клеящим составом. Выставляем болт, как показано в видео, на нужную глубину и центруем. Не нагружаем анкер указанное в инструкции время, чтобы дать застыть клею.
Гильзу механического забиваемого без болта приставляем к отверстию и забиваем в него. При этом края гильзы, которая выполнена из мягкого металла, деформируются и удерживают ее под нагрузкой в отверстии. Затем, продев через закрепляемую деталь, вкручиваем болт.
Забивание гильзы молотком
Все остальные механические вставляются в отверстие сборными, без выкручивания или извлечения их составных частей. Если сразу крепится деталь, то анкер вставляем через нее. Легким постукиванием молотка досаживаем крепеж до шайбы, шляпки болта, винта или корпуса клина. Затем у разжимных и распорных анкеров завинчивают гайку, болт или винт. Если анкерный болт с кольцом или крюком, то закрутить его можно за них. При этом разжимной или распорный механизм раскроется и надежно зафиксирует крепеж в отверстии. У клинового анкера забиваем боковой бородок или центральный клин. Они приведут в действие расклинивающий механизм.
Разновидности
Как говорилось выше, видов и типов строительных инструментов просто невообразимое количество и анкерные болты тому не исключение.
Они могут делиться по способу своего действия на стройке:
- Химические анкеры применяются лишь в узком профиле работ. К примеру, когда необходимо закрепление того или иного объекта на полой площади или на монолитной плите здания. В этом типе анкерного болта используется клейкая основа, которая находится в гильзе анкерного болта. При установке и монтаже болта данная упаковка с клеящим содержимым раздавливается под действием сил тяжести и клей, который вылился на поверхность, является еще одним помощником при хорошем и качественном креплении. Отличительные минусы данного типа крепежа в том, что необходимо дожидаться пока клеящее вещество не станет образовывать толстую корку.
- Механические анкерные болты являются наиболее популярными среди населения. Используются они практически во всех видах строительных работ, где необходимо крепкое крепление объекта на поверхности. Основным условием прижимной силы такого анкерного болта является увеличивающаяся распорка элемента крепления.
Увеличение таких распорок происходит в результате того, что кручение гайки по часовой стрелке приводит к натяжению и выдавливанию массы анкерного болта.
Помимо всего прочего анкерные болты подразделяются и на следующие категории:
- Клиновой анкер необходим в том случае, когда нужно быть в любое время вытащить анкерный болт. При использовании такого болта происходит забивка клина в отверстие анкера, которое продвигает зажимные элементы-распорки в стенном отверстии.
- Распорный анкерный болт используется повсеместно и не имеет особых размерных длин и диаметров. Основной принцип работы такого болта является то, что втулка, расположенная на концах болта, задвигает распорки в стену. Из-за чего процесс вытаскивания анкера обратно совершенно невозможно.
Рабочие принципы, с помощью которых удерживаются анкерные болты
Основной принцип удержания анкерного болта на поверхности стены является наличие распорок элементов крепления. Расположены они на внешней части втулки анкерного болта. Кручение по часовой стрелке гайки, приводит к тому, что анкерный болт затягивает втулку зажима, которая, в свою очередь, поджимает сами распорки и раздвигает их в стене.
Размерный ряд
Как и многие другие строительные элементы, анкерные болты имеют свои размерные ряды и классификации, по которым их распределяют.
Обычно в любой маркировке анкера имеется наличие трех цифр, каждая из которых имеет свое соответствующее значение:
- Первая цифра — визуальный диаметр втулки болта.
- Вторая цифра — диаметр внутренней части анкера.
- Третья цифра — вся длина анкерного болта.
Запись маркировки выглядит следующим образом:
(8*6*50), где цифры имеют свое значение:
анкерные болты +по бетону размеры +и цена.
Нужно отметить, что каждый из этих подвидов анкерных болтов имеет и свои ценовые показатели. Соответственно, каждая ценовая разница варьируется от вида и типа анкерного болта.
Самыми дорогостоящими болтами являются распорные анкерные болты. Их цена за сто штук разница от 90 до 150 рублей.
Наиболее дешевыми зажимами являются клиновые анкерные болты, где их ценовая категория не превышает 80 рублей за сто штук. К тому же, ценовая разность болтов зависит и от габаритов анкера. Чем размеры болта больше, тем его ценовая характеристика будет выше.
Варианты поломки
Как и любой другой строительный элемент, анкерный болт имеет свои слабые места, в результате которых, продолжительность срока годности болта варьируется значительно сильнее.
Таковыми причинами поломки являются следующие пункты:
- Разрыв анкерного болта.
- Срез анкерного болта.
- Излом, а также, линия изгиба анкерного болта.
- Металлическая коррозия материала.
- Выгорание, а также плавление анкерного болта.
Какие виды анкеров бывают
Соединители активно применяются для закладки внутрь фундаментных блоков. В зависимости от параметров, формы, размеров, запаса прочности есть несколько видов болтов.
По пособию по проектированию АБ для крепления строительных конструкций, оборудования, выпущенному к СНиПу 2.09.03, основные параметры для классификации болтов — конструктивное решение и метод монтажа.
По принципу устройства выделяют изогнутые, съемные, с анкерной плиткой, составные, с коническим наконечником. По методу установки — монтируемые до заливки бетона, элементы, вставляемые в готовые основания внутрь предварительно просверленных отверстий.
Изогнутый болт
Изогнутый тип производят по нормам и стандартам ГОСТа 24379.1-80. Болт — прямой металлический штырь с загнутым концом, отчего имеет значительное внешнее сходство с крюком.
Максимальный размер такого крепежа не превышает 180 см, а область применения ограничивается железобетонными строениями фундаментного типа.
Изогнутые крепления
Готовый продукт состоит из основной шпильки с двумя гайками и шайбой. Шайбу часто увеличивают под монтаж крупногабаритного оборудования, либо установок с увеличенным диаметром крепежного отверстия.
Изделие устанавливают перед бетонированием.
Элементы с анкерной плитой
Если приспособления выпускают длиной до 5 м, то для надежной фиксации, лучшего распределения нагрузки, сверху часто крепят плиту на резьбовой участок дополнительными гайками.
Сложность анкерной плиты зависит от фундаментного болта.
Элементы с плитой на одной стороне
Благодаря такой расширенной площадке, повышается устойчивость к нагрузкам, то есть, с такими анкерами можно использовать более тяжелое оборудование. Единственный, но очень заметный минус — монтаж соединителей еще на стадии заложения фундамента.
Устройство крепят на резьбу, либо сваркой, если есть пластина из металла.
Составной крепеж
Составные анкерные крепления позволяют существенно увеличить возможную глубину заложения, даже на несколько метров.
Крепеж выпускают в строгом соответствии ГОСТу 24379.1-80, он содержит металлический основной штырь, шпильку с резьбой, скрепляющую муфту, расширенную плиту.
Крепления применяют для соединения нескольких конструктивных элементов единой стяжкой.
Составной крепежный элемент
В общий комплект составных анкеров вкладывают несколько резьбовых шпилек.
Составные элементы включают две части, которые соединяются муфтой. При использовании составного крепежа его разбирают, низ устанавливают сразу, заливают раствор, после его высыхания ставят верхнюю часть.
Съемные элементы
Съемный вариант устроен аналогично составному, подлежит монтажу нижней части до заливки бетонной смеси, а верхней – после отвердевания раствора.
Крепеж — штырь из металла с целой анкерной системой, которая позволяет загонять анкеры внутрь кладки из кирпича или камня, железобетонные сооружения.
Съемный вариант
С одной стороны расположена плита, а с другой – крепежные гайки. Отдельные части такого анкера стыкуют соединительной муфтой.
Элементы съемного типа способствуют монтажу инженерно-технического оборудования, независимо от целевого назначения конструкции, существуют в трех форматах: литой, составной, сварной болт.
Прямые анкеры
Болты для фундамента прямого типа — простые длинные штыри, достигающие в размерах до 140 см.
Этот вид анкера можно устанавливать в готовый фундамент, заранее высверлив отверстия под каждый штырь. Фиксация положения осуществляется цементным раствором, либо эпоксидным клеем.
Прямой соединитель
Обеспечение данных происходит только на очень твердых опорах для зданий, то есть, без деформационного давления.
Продукция выпускается с параметрами 1,6-4,2 мм в диаметре, от 30 см длиной. В производстве используется только высокопрочная сталь, что укрепляет болт достаточно для стойкого переноса механических нагрузок.
Изделия успешно привлекаются для монтажа оборудования в твердое, не эластичное основание.
Анкерный болт с гайкой — как крепить
По сути это шпилька с гайкой и шайбой, которая вкручивается в муфту (гильзу с резьбой). Поэтому его могут называть анкерным болтом с гайкой или анкером-шпилькой. Как крепить анкерные болты с гайкой, подробно изучаем самостоятельно и пользуемся.
С одной стороны на шпильку навинчивается гайка с шайбой, с другой — расположен «клин» в виде конуса. В широкой части клин соответствует диаметру муфты, в узкой — шпильке. Муфта со стороны клина имеет насечку и продольные прорези.
Монтаж довольно простой, как крепить анкерные болты с гайкой — поймет даже новичок.
Cхема крепления
В основании сверлят отверстие под муфту, очищают от пыли. На анкер навешивают деталь, вставляют его в отверстие и несильными ударами молотка забивают до упора. Затем затягивают гайку на несколько оборотов.
Навинчиваясь на шпильку, гайка «вывинчивает» ее из муфты, в результате клин распирает муфту по всей длине с прорезями.
Изготавливают анкерные болты из оцинкованной стали. Применяют для бетона, камня, полнотелого кирпича.
Есть «улучшенный вариант» такого анкера — двухраспорный.
У него две подвижные муфты с прорезями, одна из которых входит конусом в другую. При завинчивании гайки хвостовик надвигает одну муфту на другую. Первая распирается конусом клина и сама распирает среднюю муфту, образуя два пояса крепления.
