Второй вариант как сделать пилораму с бензопилы
Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:
- Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
- Стальной уголок размером 5х5 см
- Стальная трубка до 1 метра и диаметром 15-20 мм
- Крепежные детали в виде болтов с гайками
Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.
На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.
Типы насадок для бензопилы
С помощью специальных насадок на бензиновый инструмент можно произвести идеально ровный и подходящий по параметрам пиломатериал. Конструкция такого оснащения будет состоять из нескольких обязательных деталей:
- Направляющая рамка. Она будет двигаться по поверхности, нуждающейся в распиловке строго параллельно.
- Вертикальная стойка, которая предназначена для крепления и удерживания механизма, отвечающего за толщину готового изделия.
- Непосредственно сам механизм регулировки толщины, который дополнительно оснащается рукоятками, регулирующими винт фиксации толщины.
Благодаря наличию специального регулирующего механизма, в результате распиловки получится одинаковая толщина изделий с идеальной поверхностью со всех сторон. Такой материал будет выглядеть, как произведенный на заводе. Можно использовать два варианта насадок для продольной распиловки бревна на доски:
- Профессиональная насадка. Это специальное приспособление, которое можно приобрести в хозяйственных магазинах. Если же под рукой имеется сварочный аппарат, болгарка и металлический профиль, то такую конструкцию легко изготовить дома. Она должна состоять из: направляющей; доборной втулки; тисков (для зажима шины); гайки на м10 с достаточной твердостью; шпильки м10х250 мм.
- Облегченная насадка. Для ее производства потребуются только доски длиной, равной длине бревна, доски по высоте, соответствующие диаметру бревна (они сыграют роль стоек), саморезы и шуруповерт. Сооружается такая конструкция в виде уголка, который затем крепится на стойки и фиксируется к бревну. Минус такой направляющей в том, что постоянно ее нужно откручивать и переносить на новое место распила.
Барабанный дебаркер. Еще одно удобное приспособление для распиловки бревен бензопилой. Принцип работы заключается в осуществлении клиномерной передачи. Его нужно закрепить к ремням с обеих сторон с помощью специальных шкивов. Работоспособность насадки легко корректировать за счет размера шкивов. С использованием этого типа насадки, нужно внимательно следить за процессом, чтобы поверхность была равномерной.
Виды пиломатериалов
Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:
- лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
- брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
- доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.
Тонкости процесса
Перед тем как приступать непосредственно к изготовлению пилорамы необходимо будет обратить внимание на следующие особенности конструкции станка:
- При необходимости осуществления распила крупноразмерных бревен необходимо будет выполнить мощное основание и использовать длинную шину с цепью.
- Наличие дополнительного механизма подачи бревен позволит существенно упростить работу с пилорамой.
- Необходимо позаботиться о качественной фиксации бревен во время их распиловки.
- Салазки и направляющие для бензопилы следует дополнительно усилить.
- Чем мощнее используется пила, тем проще и качественнее осуществляется распил древесины.
- Предпочтительно использовать электрические бензопилы, что сократит в последующем расходы на обработку древесины.
- Выбирая цепь, следует отдавать предпочтение твердосплавным моделям, которые отличаются надежностью и долговечностью.
- Рукоятка, управляющая движением пилы, должна фиксироваться в одном положении, что упростит работу со станком.
В сети можно найти соответствующие видео, где рассказывается как сделать пилораму в домашних условиях.
Применение бензопилы для продольного распила
Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:
Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.
Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон
Важно проследить за перпендикулярностью сторон по отношению друг к другу. Необрезная доска делается из неошкуренного бревна (с неудаленной корой)
Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины
Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины
После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.
Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.
Рисунок 5 – Виды пиломатериалов
При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.
Виды пиломатериалов
Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:
- лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
- брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
- доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.
Обзор некоторых вариантов
Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.
Самодельный вариант
Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.
Инструкция по проведению работ имеет следующий вид:
- Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
- В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.
Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины
- Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
- Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

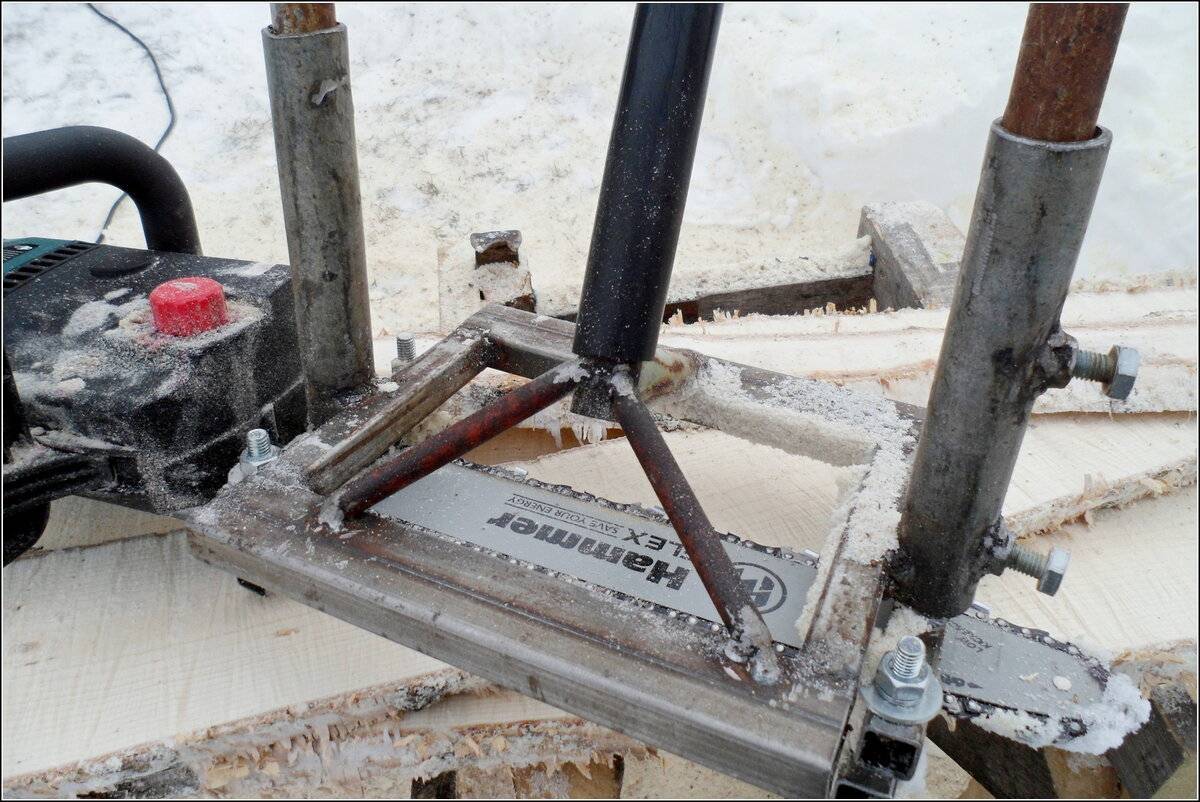

Так выглядит устройство после сборки
Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:
- Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
- В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
- Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.
Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно
Важно! Не забывайте о том, что для работы на бензопиле должна быть установлена цепь для продольной резки деревянных изделий, это обеспечит высокую скорость и качественное пиление
Готовое решение
Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.
Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:
Конструкция очень продумана и отличается простотой и надежностью
- Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
- Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
- Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
- Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
- Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.
Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро
Распустить бревна или брус на доски можно и без пилорамы или другого массивного оборудования, обычная бензопила после небольшой модернизации может стать вашим лучшим помощником. Видео в этой статье поможет разобраться в данной теме еще лучше.
Схемы распиловки
Следует заранее определиться со схемой работы.
Одной из важнейших задач распиловщика является выбор наиболее рациональной схемы раскроя. От этого будет зависеть соответствие материалов поставленным целям, количество выхода продукции с единицы объема леса и, как итог, прибыль предприятия.
Мастер должен иметь внушительный опыт и особое чутье к материалу, чтобы заранее определить порядок работы, откуда начинать и как именно действовать в процессе. Подобный навык приходит только со временем в результате длительной работы на лесопилке.
Существует три стандартные схемы распила бревна:
| Схема распиловки | Особенности |
| Круговая | После снятия первого горбыля бревно переворачивают на 180˚ и кладут на получившуюся грань. Затем в процессе его переворачивают на 180˚ или 90˚ еще неоднократно, обычно практикуется как минимум пять переворотов. |
Это наиболее рациональный и экономический выгодный способ, однако при отсутствии механизмов для переворота при применении ручного труда результирующая производительность может оказаться сниженной
Техника безопасности
Бензопила — опасный инструмент, требующий осторожности и внимательности. Использование дополнительных приспособлений значительно увеличивает риск, поскольку при пилении режущий инструмент не виден, что усыпляет бдительность неопытного работника
Необходимо обеспечить полную безопасность при перемещении каретки, установить все рукоятки на достаточном расстоянии от движущейся цепи. Кроме этого, надо соблюдать все стандартные требования безопасности при работе с бензопилой:
- работать только исправной бензопилой;
- не производить заправку топливом во время работы инструмента;
- заправку бензопилы топливом производить на открытом воздухе или в проветриваемом помещении;
- не курить во время заправки и работы;
- переносить бензопилу только после полной остановки в чехле;
- заглохшую бензопилу заводить только после извлечения из пропила;
- следить за действиями помощников, чтобы случайно их не травмировать;
- использовать средства индивидуальной защиты — очки, перчатки, наушники.
Требования несложные, но позволяющие сохранить здоровье и трудоспособность себе и своим помощникам.
Каретка для бензопилы, созданная своими руками, значительно расширяет возможности инструмента. Появляется возможность изготавливать разные виды пиломатериалов, повышается точность и аккуратность работ. Однако, вместе с этим возрастает опасность использования инструмента. Все самодельные каретки и другие устройства представляют собой группу риска, поэтому людям без должного опыта и навыков браться за изготовление подобных приспособлений не рекомендуется.
Надо правильно оценивать свои возможности и уровень знаний, степень опасности и ответственности таких работ. Если пользователь имеет достаточную подготовку и опыт, процесс изготовления каретки не займет много времени и позволит ему получить полезное и удобное приспособление.
Для продольной распиловки бревен в домашних условиях чаще всего используют обычную бензопилу. Основным элементом такой самодельной пилорамы является каретка, позволяющая выполнять разрезы равной толщины. В данной статье вы научитесь делать каретку для бензопилы своими руками по чертежам.
Как сделать приспособление для распиловки бревен бензопилой?
Непосредственно перед сборкой самодельного приспособления для распиловки, потребуется тщательно изучить чертежи. Их можно подготовить самостоятельно. Главное, чтобы в используемых схемах были точно указаны размеры всех деталей конструкции, а также методы их монтажа.
После изучения чертежей нужно подготовить инструменты. Под руками у изготовителя обязательно должен быть сварочный аппарат, дрель и набор сверл, а также болгарка и комплект гаечных ключей.
Собирать оборудование нужно в таком порядке:
- Основа всей конструкции – это каркас. Он должен быть максимально прочным, и, при этом, не слишком тяжелым. Для изготовления остова лучше всего использовать трубу с квадратным или круглым сечением. Для этого также подойдет старая школьная парта. Сечение каркаса в поперечном направлении должно составлять не менее 2×2 см. После изготовления остова его потребуется надежно зафиксировать на основании. Конструкция должна крепиться со всех сторон, иначе линия распила древесины будет неровной;
- Следующий этап сборки заключается в изготовлении элементов, необходимых для зажима древесины. По своей длине эти фиксаторы должны составлять примерно 40 см. Во время дальнейшего изготовления конструкции торец каждого из зажимов будет играть роль основы, на которой потребуется закрепить механическую поперечину. Чтобы последняя держалась в конструкции максимально надежно, ее потребуется приварить;
- В приваренной поперечине нужно просверлить несколько небольших отверстий, предназначенных для болтовых стяжек. После этого в центральной части приваренной поперечины потребуется подготовить небольшой выступ. Он необходим для более надежного крепления штатной шины;
- Далее такие же фиксаторы потребуется приварить в верхней части собираемого приспособления. Во время их самостоятельного изготовления нужно учитывать, что ширина болтовых крепежей должна быть немного больше высоты используемой шины;
- После этого следует начать изготовление прочной опорной рамы. Лучше всего, чтобы она была сделана в форме прямоугольника, длина которого на 10 см больше его ширины;
- Далее с каждой стороны рамы в ее перпендикулярных плоскостях потребуется прикрепить по одному 10-сантиметровому элементу. Непосредственно перед этим в раме нужно просверлить пару отверстий, в которые будут закручиваться гайки. При этом сами гайки должны быть приварены к основанию собранной рамы;
- Затем потребуется сделать ручку. Для этого подойдет не слишком согнутый металлический элемент, приваренный к общей конструкции;
- На финишном этапе потребуется собрать элементы оборудования в один рабочий агрегат. Для этого сначала нужно вставить сделанные зажимы в подготовленный для этого пазы. После этого потребуется закрепить штатную шину от хозяйственной бензопилы. При этом следует проконтролировать, чтобы шина была зафиксирована максимально ровно. Дистанция между боковыми элементами сделанной рамы и шиной должна определяться с учетом ширины используемых для работы заготовок из древесины.
Приспособление к бензопиле для распиловки бревен потребуется протестировать. Для этого нужно взять небольшое сухое бревно и пропустить его сквозь оборудование. Если во время распиловки самодельный агрегат не издает посторонних шумов, и все его детали надежно закреплены в конструкции, значит , агрегат для продольного распила леса бензопилой полностью готов к эксплуатации.

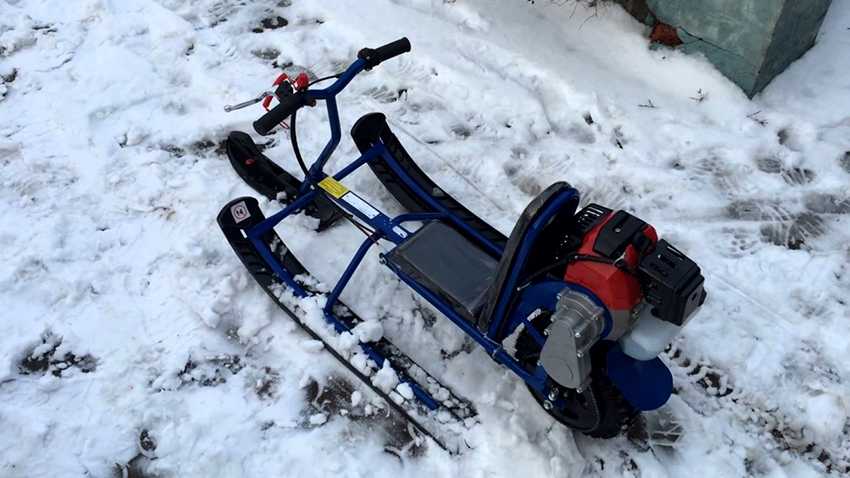

Особенности конструкции снегохода и аэросаней
Снегоход из бензопилы считается одним из самых сложных самодельных приборов, потому как для его изготовления потребуется большое количество дополнительных деталей, среди которых:
- рама;
- корпус;
- гусеницы и передние лыжи;
- руль;
- управление, состоящее из ручки и сцепления.
Есть и другая сложность. Чтобы снегоход перемещался, его требуется оборудовать подвеской и трансмиссией, поэтому новичку с такой работой будет справиться непросто.
Создание снегохода из бензопилы своими руками начинают с несущей рамы, представляющей собой стальной профиль размером 20х20 или 20х30 см. За амортизацию задней подвески отвечает качающий рычаг, а за переднюю – рулевая вилка мотоциклетного типа.
Для изготовления снегохода из бензопилы потребуется приобрести много дополнительных деталей.На заметку! Более сложная конструкция состоит из двух лыж, рулевым колесом можно будет не только поворачивать ось, но и тянуть рычаги рулевой трапеции. Несмотря на то что такой способ технически сложнее, он обеспечивает более удобное управление.
Дополнительно снегокат с мотором своими руками дополняется центробежным сцеплением с клиновидным ремнем и цепью. Для усиления тяговой силы на вал гусеницы крепится шестеренка, диаметр которой превышает приводную деталь вала бензопилы. Для нормальной эксплуатации самодельного устройства требуется брать мотор, имеющий мощность не менее десяти лошадиных сил.
Более простым вариантом являются аэросани, которые имеют похожий способ использования, но представляют собой движущийся по снегу винтомоторный самолет. Ввиду упрощенной конструкции сани не отличаются большой грузоподъемностью, проходимостью и устойчивостью. Основные преимущества – простая конструкция и легкость изготовления. Вращающийся винт, установленный за спиной водителя, требуется закрыть при помощи защитного кожуха, выполненного из мелкоячеистой сетки. Управление осуществляется посредством поворота лыж, газового рычага и тормоза. Оптимальной мощностью мотора считается 5-6 лошадиных сил.
Инструкция по эксплуатации самодельной пилорамы из бензопилы
После того как конструкция собрана и проверена, ее необходимо опробовать в работе с древесиной. Для этого необходимо:
- На основании с помощью тисков зажать бревно.
- На полозьях и пилораме установить разметку.
- Плавно завести агрегат и медленно начать вести его к бревну. При этом шина бензопилы должна находиться точно по центру разметки пропила.
Рывковых движений при распиле делать нельзя, так как это может привести к стопору шины.
Следует иметь в виду, что работать необходимо в средствах индивидуальной защиты, к которым относятся рукавицы, халат, нарукавники и очки. Кроме этого, заранее стоит побеспокоиться и о защите для подвижной рамки. Ее можно изготовить из акрила или прозрачного пластика. Такие щитки способны защитить от пильной цепи и стружки.
Собранная своими руками из бензопилы пилорама позволит изготовить качественный пиломатериал с распилом правильной формы. Поэтому, если приходиться часто работать с пиломатериалами, то такое самодельное оборудование, выполненное на основе приложенных чертежей и видеороликов, станет незаменимой вещью в хозяйстве.
