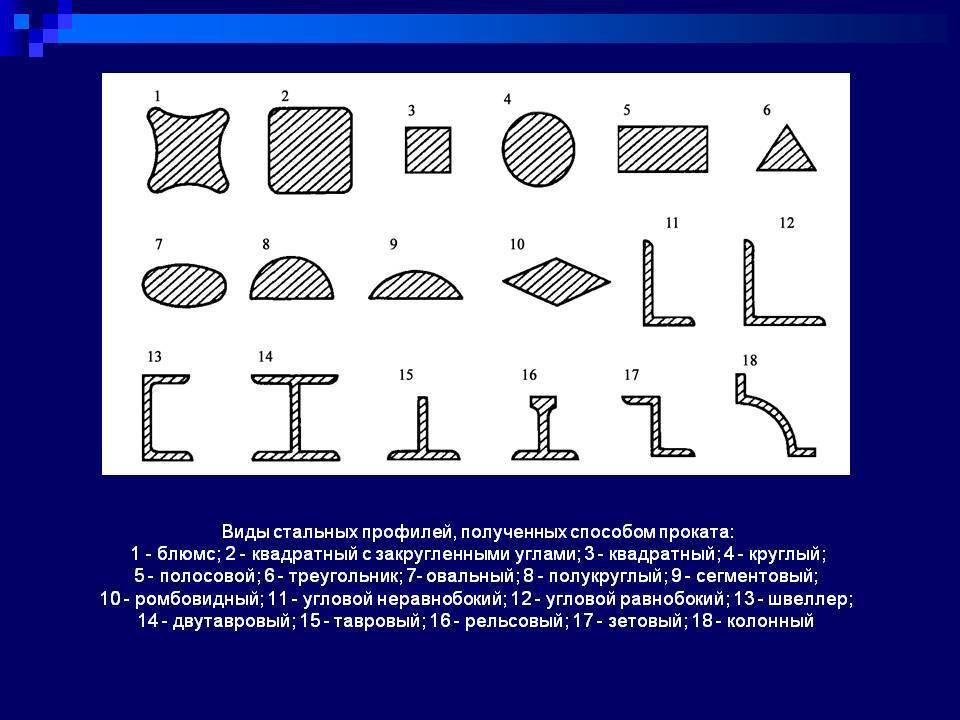

Виды металлического профиля: особенности, применение материала для различных целей

Применение профнастила для обустройства кровли

До того, как отправиться за покупкой профлиста, надо произвести подсчеты требуемого количества кровельного материала. Длину профлиста рассчитывают путем суммирования длин ребра ската и выступающей части карниза, которая, как правило, составляет от 20 до 40 сантиметров. Чтобы узнать количество листов, ширину кровли делят на ширину профлиста (учитывается только полезный размер листа кровельного профнастила). После этого результат округляют до целого числа в большую сторону.

Специалисты настойчиво рекомендуют: высота крыши, когда используется профнастил, должна быть меньше половины ширины в 7 раз. Также они советуют не забывать о системе вентиляции кровли, отверстия для которой желательно располагать как можно ближе к коньку.

Производство профнастила

Профнастил (он же металлопрофиль, профлист) – это профилированный стальной оцинкованный лист, применяемый в качестве кровельного покрытия, несъёмной опалубки, настила несущего перекрытия каркасного здания, устройства ограждения территории, навесов, козырьков, крыш беседок, облицовки наружных стен, создания перегородок, изготовления сэндвич-панелей, обшивки быстровозводимых зданий, ангаров, торговых павильонов, гаражей.

Технология производства металлопрофиля аналогична изготовлению металлочерепицы (подробное описание каждого этапа с оборудованием линии и фото Вы найдёте здесь).

Отличие состоит только в одном шаге: формообразующий станок для производства профнастила придаёт листовому полотну трапециевидный профиль (см. фото).

Подробнее о них

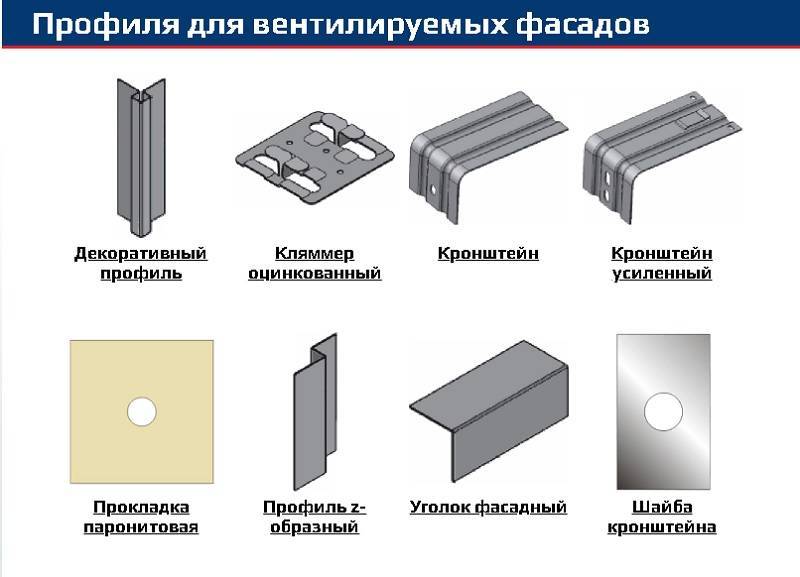

Металлический профиль

Всем известно, что фасад служит не только красивой облицовкой дома, но и выполняет очень важные функции, такие как звуко- и теплоизоляция. Для правильной и долгой службы фасада необходимо правильно подбирать фурнитуру и установить облицовку без зазоров. Именно поэтому закрепить профиль к поверхности стены это еще не вся работа. Нужно правильно рассчитать места установки каркаса, чтоб в дальнейшем не образовалась не состыковка панелей.

Доборные элементы для облицовки сайдингом это целый комплект металлических профилей. В него входят такие виды:

1. Для начала используется стартовый профиль. Он является началом и опорой для установки нижнего ряда облицовки.Стартовый элемент служит направляющим, профиль к поверхности крепится без лишних усилий.
2. Для отделки углов здания используется угловой элемент.
3. Чтоб оформить внутренние углы пользуются J-профилем.
4. Околооконная фурнитура закрывает откосы дверей и окон.
5. Для стыковки требуется планка формы Н
6. Края последних панелей маскируют финишной планкой.

Когда я столкнулся с большим количеством типов доборных элементов, то понял, что перед началом проведения ремонтных работ нужно подсчитать количество необходимого материала. Согласитесь, будет обидно, если вы начнете работу и обнаружите, что вам не хватает профилей или вообще нет нужных.

Таблица стандартных размеров металлических панелей

Название	Размер	Толщина металла
П-образный	50х22х20 мм, 65х22х20 мм, 80х22х20 мм, 100х22х20 мм	1,2 мм
Г-образный	40х40 мм, 50х50 мм, 44х60 мм	1,2 мм
Z-образный	40х22х20 мм, 30х22х20 мм, 50х22х20 мм	1,2 мм , 1,5 мм
Т-образный	65х30 мм, 80х30 мм	1,2 мм

Металлический профиль для облицовки

Стандартная длина всех профилей – 3 метра, однако возможно изготовление по индивидуальным эскизам до 6 метров. Так же возможно прогрунтовать металлические планки или окрасить в необходимый цвет. Когда я выбирал необходимые мне доборные планки, то сразу просил придать им необходимый для меня цвет. Этого конечно можно избежать, если вы покупаете материалы стандартных размеров, но мне пришлось заказывать индивидуальное изготовление.

Толщина металла и виды гофр

По сути, профнастил представляет собой волнистый лист оцинкованного металла с покрытием или без, изогнутый трапециевидными, прямоугольными, синусоидальными и другими видами гофр. Толщина металла – 0,4–1,5 мм, ширина – 600-1150 мм. При производстве профлиста рулонную сталь профилируют в гофры, высота волны которых разнится в зависимости от предназначения и указывается в маркировке (8, 10, 21, 35, 44, 57, 60 и 75 мм). Длина листа может быть любая (все зависит от производителя и технологий изготовления).

Сфера применения и прочность материала зависит от высоты профилирования – показателя, по которому профилированные листы подразделяют на:

• стеновые – 8-44 мм;
• несуще-стеновые (кровельные) — 21-44 мм;
• несущие – 44-160мм.

На российском рынке наиболее востребован профнастил с тремя видами профиля:

• волнистым – форма поперечного сечения имеет вид плавной синусоиды, что в сочетании с минимальной высотой гофра придает материалу эстетичный внешний вид, и применятся для сооружения легкой кровли (козырьков, навесов), облицовки фасадов, защитно-декоративных ограждений;
• трапециевидным сечением – придает максимальную жесткость и высокую несущую способность;
• кассетным – профнастил с формой гофры в виде буквы «П» чаще всего используется для укрепления стеновых конструкций.

Багеты для натяжных потолков

Натяжные потолки в настоящее время считаются наиболее презентабельными и практичными при отделке жилых, а также коммерческих помещений. Багеты для натяжного потолка производятся на основе алюминия. Этот материал является довольно прочным, чтобы противостоять сильному давлению, которое может появиться при туго натянутой поливинилхлоридной пленке. Относительно метода крепления они разделяются на несколько категорий:

1. Стеновые багеты, имеющие наибольшую популярность. Полотна при этом крепятся на расстоянии минимум 5 см от плиты перекрытия.

2. Потолочные багеты, которые крепятся на несущей плите только в тех случаях, когда настенный материал является недостаточно прочным.

   Потолочные багеты для натяжного потолка должен крепится на прочный каркас

3. Универсальные багеты, которые закрепляются как на настенные поверхности, так и на потолок.
4. Конструкционные, представляющие собой непростые изделия, при помощи которых изготавливаются ступени, углубления и выступы на многоуровневых потолках.
5. Соединительные багеты, которые необходимы, чтобы соединить несколько полотен во время отделки комнат большой площади.

Разновидности материала

Сразу хочется отметить, что ценовая политика на профнастил значительно ниже стоимости металлочерепицы. Вместе с долговечностью материала и легким способом монтажа, гофрированный металл прекрасно подходит для проведения самостоятельных работ. Существует 2 основных разновидности металлопрофиля:

1. Несуще-стеновой (кровельный)
2. Стеновой
3. Несущий

Виды металлопрофиля При этом различить материал поможет первая буква маркировки. Для этого я составил небольшую таблицу расшифровки:

Буква	Расшифровка и описание
Н	Несущий профнастил, который относится к самым прочным элементам. У такого материала самая большая толщина и высота гофры. Применение такого вида широко распространено при обустройстве кровли, сооружения различных цехов или ангаров, а также складов, ограждений и гаражных помещений. Повышенная прочность данного профнастила позволяет применять его для ворот и калиток
НС	Универсальный вид, который имеет среднюю высоту и толщину. Может использоваться для перегородок, стен, кровельных покрытий. Расшифровывается как несущее-стеновой профиль
С	Расшифровывается, как стеновой металлопрофиль, который применяется для отделки стеновых поверхностей. Под него укладывается слой теплоизоляции. При имеющейся толщине листа, является достаточно прочным для установки кровли
Числовое значение	После буквы «Н, НС или С» производитель указывает числовое значение, которое соответствует высоте гофры на листе. Данная величина указывается в миллиметрах

Комплектующие и принадлежности для монтажа профнастила

Одновременно с приобретением профлиста специалисты рекомендуют покупать необходимые для его укладки комплектующие, сделанные из того же материала, из чего делают профнастил – из оцинкованной высококачественной стали и покрытые аналогичным полимерным покрытием. Цветовая гамма металлопрофиля и комплектующих изделий должна совпадать и только тогда готовая конструкция крыши будет иметь завершенный внешний вид. Приобретать все необходимое для монтажа следует до начала работы в зависимости от проектного решения кровельной конструкции.

Основные комплектующие:

• планка коньковая, предназначенная для защиты верхнего горизонтального края ската крыши или места наклонного перелома ската;
• планка торцевая для кровли прикрывает торец кровли, ее монтируют внахлест, размер которого составляет по минимуму 50 миллиметров;
• ендовы устанавливают на внутренних стыках скатов, а зазоры между местами примыкания герметизируют уплотнением. Крепление стыка выполняют при помощи саморезов в нижних гофрах с шагом 30 сантиметров (подробнее: “Как крепить профнастил на крыше саморезами”);
• планки декоративные для внутреннего угла, их крепят на угол саморезами без уплотнителей;
• планки для наружного угла нужны, чтобы защитить стыки от попадания воды, их монтируют с использованием саморезов, но без уплотнителей.

Нюансы изготовление металлических профилей

Для изготовления металлических профилей используют длинные ленты оцинкованной стали, поставляемой на заводы по производству этих изделий. Толщина стальной ленты должна превышать 0,3 мм. На ее ширину влияет тип и назначение готовой продукции. Для изготовления потолочных профилей используются заготовки, ширина которых составляет 12 см.

Для изготовления направляющих используют заготовки шириной 8 см. Снижению производственных затрат, связанных с выпуском готовой продукции, способствуют закупки заготовок у производителя, территориально расположенного неподалеку от завода, занимающегося изготовлением металлопрофиля. Также снизить стоимость материала можно, закупая заготовки оптом по соответствующей цене.

Технология изготовления металлических профилей настолько проста, что понимание производственных процессов доступно любому желающему. Первый этап заключается в том, что стальная заготовка вставляется в станок. Далее из нее производится профиль, которому придаются нужная форма и размеры. Последний этап включает в себя упаковку готовой продукции и отправку ее на склад.

Производственные процессы полностью автоматизированы, использование ручного режима минимально. Применение автоматического режима изготовления металлических профилей также снижает себестоимость готовой продукции, так как в этом случае не требуется участия высококвалифицированных специалистов – достаточно рядовых рабочих.

Оформите заказ на качественный металлопрокат

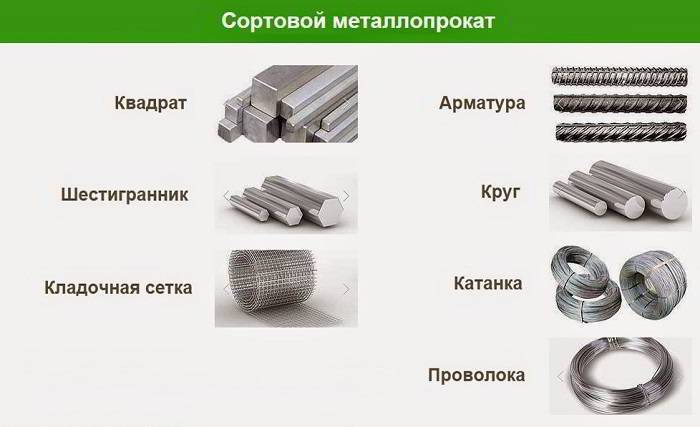

В нашем ассортименте представлены различные виды черного металлопроката, цветные варианты, сортовые, фасонные и трубные изделия.

С нами работают многие постоянные клиенты. В пользу того, чтобы оформлять заказ именно в нашей компании, говорит несколько преимуществ:

• Обширные складские помещения. На нашем складе постоянно находится около 30 тысяч тонн проката разных видов. Это позволяет быстро сформировывать даже срочные заказы и отправлять их клиентам. Ежемесячная отгрузка – от двух до трех тысяч тонн.
• Собственный автопарк и отработанная доставка. География поставок очень обширна. Мы готовы быстро привезти партию любого нужного вам размера вне зависимости от географического расположения.
• Гарантия качества всех видов продукции. В наличии сертификаты и другие сопроводительные документы.

Мы выполняем как разовую отправку, так и постоянные поставки металлических изделий. Клиентам предлагаются выгодные условия сотрудничества. Чтобы оформить заказ и получить дополнительную консультацию, звоните нам по указанным на сайте телефонам или оставляйте заявку. Гарантируем соблюдение сроков доставки, подбираем нужные типы металлопроката.

Нюансы изготовление металлических профилей

Для изготовления металлических профилей используют длинные ленты оцинкованной стали, поставляемой на заводы по производству этих изделий. Толщина стальной ленты должна превышать 0,3 мм. На ее ширину влияет тип и назначение готовой продукции. Для изготовления потолочных профилей используются заготовки, ширина которых составляет 12 см.

Для изготовления направляющих используют заготовки шириной 8 см. Снижению производственных затрат, связанных с выпуском готовой продукции, способствуют закупки заготовок у производителя, территориально расположенного неподалеку от завода, занимающегося изготовлением металлопрофиля. Также снизить стоимость материала можно, закупая заготовки оптом по соответствующей цене.

Технология изготовления металлических профилей настолько проста, что понимание производственных процессов доступно любому желающему. Первый этап заключается в том, что стальная заготовка вставляется в станок. Далее из нее производится профиль, которому придаются нужная форма и размеры. Последний этап включает в себя упаковку готовой продукции и отправку ее на склад.

Производственные процессы полностью автоматизированы, использование ручного режима минимально. Применение автоматического режима изготовления металлических профилей также снижает себестоимость готовой продукции, так как в этом случае не требуется участия высококвалифицированных специалистов – достаточно рядовых рабочих.

Аксессуары для профилированной кровли

Несмотря на уверения производителей в том, что с металлопрофиля для крыши снежные залежи сходят, не особо задерживаясь на ее поверхности, снег на металлической крыше все же имеет свойство лежать.

Даже на конструкциях крутизной в 45º снежные заносы могут формироваться и накапливаться, если обильное выпадение происходит при температурах близких к 0ºС. В этом случае снежная масса обладает повышенной «липкостью», а чрезмерные ее накопления обязательно навредят покрытию.

Кроме возможности возникновения коррозии в районе повреждения полимерного покрытия снег может принести много больше вреда. От отрыва и сноса доборов, образования очагов ржавчины на металлической кровле до обвала сугроба на проходящих возле дома людей.

Для того чтобы снежные обвалы не устремлялись лавиной на головы прохожих по скатам кровли ставят снегозадержатели. Располагают их параллельно карнизной линии сплошным «фронтом» или ставят в шахматном порядке, но в том же направлении.

Фиксируют приспособления, удерживающие снег и способствующие равномерному распределению заносов на покрытии, саморезами к обрешетке через металлические панели. Крепеж используется с уплотнителем, исключающим его люфт и дребезжание.

Кровлю из профилированной стали обустраивают преимущественно трубчатыми приспособлениями для удерживания снега. Монтаж их предельно прост: сначала крепят и выравнивают в горизонт боковые опоры, затем в их отверстия устанавливают трубки.

Еще для металлических гофрированных крыш выпускают лестницы и переходные мостики, предназначенные для перемещения по кровле в период ее обслуживания.

Фиксируются элементы, к которым предполагается прилагать нагрузку, к сплошной обрешетке, что говорит о необходимости разработки проекта перед устройством даже недорогой металлической кровли.

Как рассчитать количество?

Чтобы рассчитать необходимое количество деталей профиля ПН, необходимо воспользоваться следующей формулой: К = П/Д

В данной формуле К означает количество, П – периметр комнаты, а Д – длину одного элемента.

Рассмотрим на примере. При периметре комнаты 14 м (стены соответственно 4 м и 3 м) и длине выбранного профиля в 3 м получаем:

К = 14/3 = 4,7 штуки.

Округляя в большую сторону, получим 5 профилей ПН

Для расчета количества профилей ПП для простой обрешетки следует воспользоваться несколькими формулами:

• Л1 = Ч*Д, где Л1 – количество погонных метров ПП, Ч – число элементов в зависимости от шага, Д – длина комнаты;
• Л2 = К*Ш, где Л2 – длина поперечных ПП профилей, К – их количество, Ш – ширина комнаты;
• Л = (Л1+Л2) /Э, где Э – длина элемента.

Например, возьмем шаг 0,6 м. Тогда Л1 = 4 (длина комнаты) * 5 (длину комнаты нужно разделить на шаг и вычесть два боковых профиля: 4/0,6=6,7; 6,7-2 = 4,7, округлив в большую сторону, получим 5). Так, Л1 20 штук.

Л2 = 3 (ширина комнаты) * 3 (ищем количество так же, как и в предыдущей формуле) = 9 штук.

Л = (20+9) /3 (стандартная длина элементов) = 9,7. Круглив в большую сторону, получится, что нужно 10 ПП профилей.

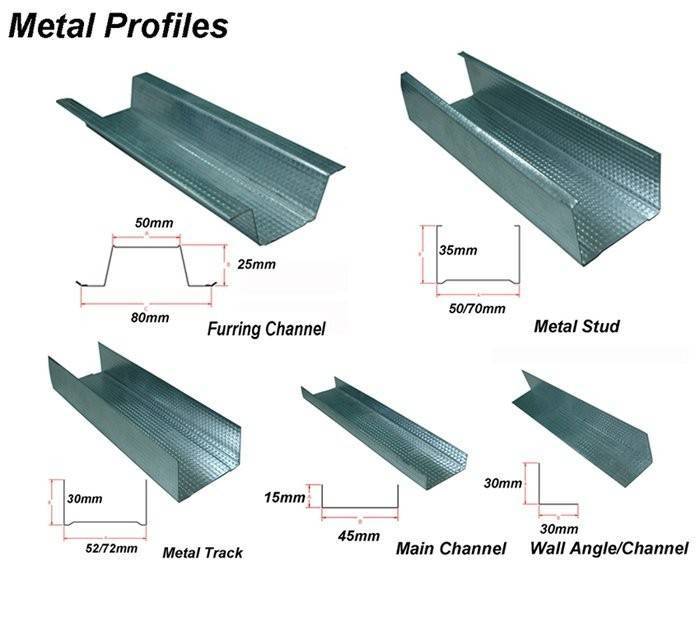

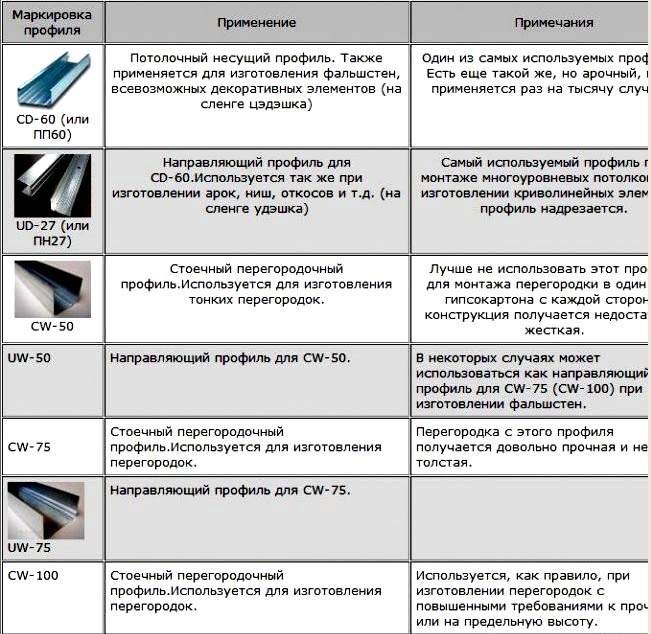

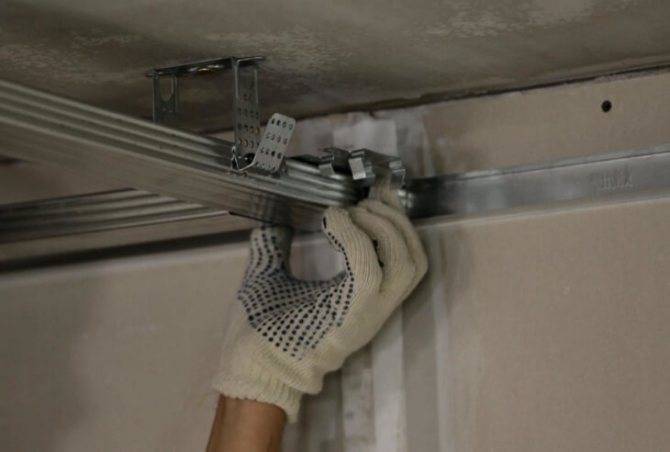

Конструкция и типы профилей

В поперечном сечении профили для ГКЛ имеют П-образную форму.

В зависимости от назначения кромки могут быть завальцованы для придания изделиям дополнительной прочности на изгиб. Все гипсокартонные профили, за исключением углоформирующего, подразделяются на 2 группы:

1. Стоечный профиль характеризуется высокими показателями жесткости с закругленными внутрь продольными кромками. Изделия предназначены для создания основы для крепления обшивочных материалов.
2. Потолочный направляющий профиль дополнительного оребрения может не иметь. Он служит для организации опоры под обрешетку. Крепятся изделия к непосредственно к стенам, полам и потолкам по всему периметру каркаса.

Стойки и направляющие изготавливаются парным комплектом. Высота первого всегда соответствует ширине второго элемента профиля, чтобы обеспечить плотное узловое соединение. Между собой изделия дополнительно скрепляются оцинкованными саморезами по металлу (клопами).

Отдельно рассматривается угловой элемент с перфорацией или насечкой, который предназначен для закрывания срезов гипсокартона, формирования углов, придания им жесткости во время проведения штукатурных работ. Изготавливается из стали, алюминия и пластика.

Маячковый профиль служит для протягивания стяжки посредством правила. Дополнительно может быть закреплена стекловолоконная сетка для армирования выравнивающего слоя.

Обработка давлением

Если механические виды обработки металлов не подходят и требуется сохранить целостность заготовки, мастера могут применять оборудование, работающее с давлением. Технологические процессы в этом случае разделяются на две группы:

1. Штамповка. Для этого метода используются два ключевых элемента — пуансон и матрица. Между этими деталями помещается обрабатываемая заготовка. Далее с помощью усилия она сдвигается. Заготовка принимает форму матрицы. Существует горячая и холодная штамповка. В первом варианте деталь изначально подвергается нагреванию.
2. Ковка. В давние времена кузнецы ковали оружие и доспехи. Для этого заготовка разогревалась в горне, а после этого по ней наносились удары с помощью молота. Так изменяется структура материала и улучшаются его характеристики.

Сейчас при ковке используются пневматические молоты и промышленные печи.

Литье металла в ХТС

Ускорение процесса литья привело к разработке холоднотвердеющих смесей (ХТС), получивших широкое распространение. У них есть определенные недостатки. Например, некоторые самовысыхающие масла создают форму, которая требует длительных периодов сушки, особенно когда доступ воздуха к ней предотвращен. Синтетические смолы на основе мочевины, которые также разработаны для использования в качестве ХТС, обладают очень низкими температурами разрушения, что, в свою очередь, ограничивает универсальность получаемой формы. Песочные смеси, содержащие смолы кислотного отверждения на основе фурана (еще одно, но относительно новое связующее, отверждающееся на холоде), также обладают определенными ограничивающими характеристиками. Например, они имеют тенденцию вызывать прилипание формы к отливке, и выделение газов, которое обычно сопровождает заливку расплавленного металла в формы, становится очень выраженным и турбулентным.

Современные составы ХТС образуются с использованием связующих, содержащих по крайней мере одну этоксилиновую смолу дифенилметана или производных дифенола, к которой в качестве отвердителя добавляется хотя бы одно органическое соединение, содержащее множество реакционноспособных аминогрупп.

Нюансы изготовление металлических профилей

Для изготовления металлических профилей используют длинные ленты оцинкованной стали, поставляемой на заводы по производству этих изделий. Толщина стальной ленты должна превышать 0,3 мм. На ее ширину влияет тип и назначение готовой продукции. Для изготовления потолочных профилей используются заготовки, ширина которых составляет 12 см.

Для изготовления направляющих используют заготовки шириной 8 см. Снижению производственных затрат, связанных с выпуском готовой продукции, способствуют закупки заготовок у производителя, территориально расположенного неподалеку от завода, занимающегося изготовлением металлопрофиля. Также снизить стоимость материала можно, закупая заготовки оптом по соответствующей цене.

Технология изготовления металлических профилей настолько проста, что понимание производственных процессов доступно любому желающему. Первый этап заключается в том, что стальная заготовка вставляется в станок. Далее из нее производится профиль, которому придаются нужная форма и размеры. Последний этап включает в себя упаковку готовой продукции и отправку ее на склад.

Производственные процессы полностью автоматизированы, использование ручного режима минимально. Применение автоматического режима изготовления металлических профилей также снижает себестоимость готовой продукции, так как в этом случае не требуется участия высококвалифицированных специалистов – достаточно рядовых рабочих.

Плюсы

Полезная информация:

• Пробковый пол: виды, плюсы и минусы
• Виды паяльников
• Виды откатных ворот
• Виды национальных бань: особенности и традиции
• Виды гаечных ключей
• Деревянные заборы: виды и достоинства

Почему же металлические профили пользуются такой популярностью? Это обусловлено их положительными техническими и эксплуатационными характеристиками, к которым относятся:

1. Устойчивость к резким перепадам температур и повышенной влажности воздуха;
2. Высокопрочность и надежность – эти параметры обусловлены наличием у металлических профилей ребер жесткости и достаточной толщины металла;
3. Коррозионная стойкость. Большинство моделей имеют защитное, антикоррозионное покрытие (слой цинка или полимерного напыления), что позволяет им надолго сохранять свой первоначальный внешний вид даже в условиях повышенной влажности;
4. Экологичность данного строительного материала. Не выделяют в атмосферу вредные химические вещества;
5. Простота монтажа. Для использования металлических профилей в ремонтно-строительных работах не требуется приобретение дорогостоящих инструментов. Резка или сгибание осуществляется посредством стандартных приспособлений: ножниц по металлу, болгарки, ножовки;
6. Длительный срок службы. При правильном монтаже металлические профили могут прослужить вам долгое время;
7. Уникальное сочетание цена-качество. Низкая стоимость выгодно выделяет их на рынке стройматериалов. Использование металлопрофилей в ремонтно-строительных работах не сильно отразится на конечном бюджете и не повлечет за собой непредвиденные материальные расходы.

Аксессуары для профилированной кровли

Несмотря на уверения производителей в том, что с металлопрофиля для крыши снежные залежи сходят, не особо задерживаясь на ее поверхности, снег на металлической крыше все же имеет свойство лежать.

Даже на конструкциях крутизной в 45º снежные заносы могут формироваться и накапливаться, если обильное выпадение происходит при температурах близких к 0ºС. В этом случае снежная масса обладает повышенной «липкостью», а чрезмерные ее накопления обязательно навредят покрытию.

Кроме возможности возникновения коррозии в районе повреждения полимерного покрытия снег может принести много больше вреда. От отрыва и сноса доборов, образования очагов ржавчины на металлической кровле до обвала сугроба на проходящих возле дома людей.

Для того чтобы снежные обвалы не устремлялись лавиной на головы прохожих по скатам кровли ставят снегозадержатели. Располагают их параллельно карнизной линии сплошным «фронтом» или ставят в шахматном порядке, но в том же направлении.

Фиксируют приспособления, удерживающие снег и способствующие равномерному распределению заносов на покрытии, саморезами к обрешетке через металлические панели. Крепеж используется с уплотнителем, исключающим его люфт и дребезжание.

Кровлю из профилированной стали обустраивают преимущественно трубчатыми приспособлениями для удерживания снега. Монтаж их предельно прост: сначала крепят и выравнивают в горизонт боковые опоры, затем в их отверстия устанавливают трубки.

Еще для металлических гофрированных крыш выпускают лестницы и переходные мостики, предназначенные для перемещения по кровле в период ее обслуживания.

Фиксируются элементы, к которым предполагается прилагать нагрузку, к сплошной обрешетке, что говорит о необходимости разработки проекта перед устройством даже недорогой металлической кровли.

Материал для обустройства крыши

Профилированный лист — это один из видов стальных профилей, который является самым распространенным на современном рынке кровельным материалом, применяемым повсеместно. Исключение могут составить лишь регионы Крайнего Севера, а также другие районы, где наблюдаются специфические климатические условия

Это указывает на то, что применять профиль в качестве кровельного материала возможно абсолютно по всей России, не беря во внимание то, в какой именно местности располагается здание

Также он применяется в качестве материала для изготовления ворот, крепления различных конструкций, постройки гаража, навесов, дверей, заборов. Таким образом, сфера его применения практически не ограничивается. Профильные листы обладают множеством положительных качеств:

1. Является устойчивым не только к воздействию окружающей среды в суровых климатических условиях, но даже к некоторым механическим повреждениям. И это всё притом, что производится материал на основе стальных листов, толщина которых составляет от 0,5 до 2 мм.
2. Профильные листы являются очень устойчивыми к различным коррозиям, а также очень простыми при монтажных работах. Профиль также обладает довольно небольшим весом, поэтому использовать его возможно и для обшивки здания, а не только в роли кровельного материала.
3. Имеется большой выбор цветовой гаммы, благодаря чему можно подобрать даже желтую или пурпурную крышу, ведь профнастил в настоящее время изготавливается в нескольких десятках цветовариаций. Таким образом, можно воплотить какие-то дизайнерские задумки, например, оформить крышу из профильных листов чёрного цвета, а забор сделать белым. Установить этот материал довольно просто своими руками, не прибегая к помощи специалистов.
