Как поменять поршневую на бензопиле штиль 180

Неисправности насоса и системы в целом

Как известно, в этом мире нет ничего вечного и со временем все приходится ремонтировать. Вот и масляная система Штиль мс 180 не исключение, и имеет свои специфические неисправности. Рассмотрим их подробнее.

Признаки неисправности системы смазки, следующие:

• цепь бензопилы абсолютно сухая и не блестит;
• масло из масляного бака не уходит;
• цепь быстро растягивается и это происходит постоянно;
• шину пилы уводит при пилении, в сторону;
• шина греется и в районе ведущей звездочки, наблюдается оплавление краски.

Все эти признаки, прямо или косвенно указывают на проблемы в системе смазки цепи бензопилы.

Первое, что необходимо сделать после того как возникли подозрения на то, что масло для смазки цепи не поступает, это проверить его подачу. Сделать это можно двумя способами. Первый подробно описан в инструкции к инструменту и заключается в том, что нужно завести бензопилу, максимально прибавить газ и направить в сторону какого-либо препятствия.

При исправной системе смазки, масло будет слетать с кончика шины и на поверхности, в сторону которой направлена шина, будет появляться полоска из масленых капель. Если нарушения в системе все же имеются, поверхность останется чистой.

Второй способ, это снять с бензопилы шину и запустить его. При увеличении числа оборотов двигателя, в месте установки хвостовика шины, из масляного канала будет поступать масло, если этого не происходит, необходимо искать причину неисправности.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Как правило, если фильтр сильно загрязнен, подача масла может прекратиться.

Далее, необходимо снять барабан звездочку, и проверить состояние ведущей шестерни. Резьба на ней должна быть четко выраженной, не зализанной и не иметь каких-либо других дефектов, также при снятой шестерне, необходимо проверить проволочный рычаг. Он должен плотно обжимать шестеренку и не проворачиваться, в противном случае, шестерня стоит на месте и не передает усилие на насос, в результате чего подача масла прекращается.

Если все вышеперечисленные способы обнаружить и устранить неисправности не дали результатов, необходимо применять крайние меры, т. е. демонтировать насос.

Как снять насос

Масляный насос установлен с правой стороны днища корпуса, в том же месте к нему подходит маслопровод, идущий из бака бензопилы. Для снятия насоса, потребуется сначала освободить пилу от рукоятки, для этого раскручивается задняя ручка агрегата и отсоединяется тяга управления дроссельной заслонкой. На следующем этапе, нужно вынуть заглушки амортизаторов рукоятки и при помощи мощной шлицевой отвертки, выдавить их из своих посадочных мест на рукоятке.

После того как рукоятка снята, корпус бензопилы переворачивается кверху дном. Шланг идущий из масляного бака к насосу будет видно сразу. Его необходимо вынуть из посадочного места.

Для лучшего понимания процесса снятия насоса, можно посмотреть видео ниже. В видео мастер СЦ подробно показывает, как снять масляный насос с бензопилы, а также описывает основные неисправности системы подачи.

После того как насос снят, его необходимо очистить и продуть. Как правило, основная поломка маслонасоса, это его засор. Устранив его, можно устанавливать насос на место.

Замена насоса требуется только в том случае, когда устранить его засорение не представляется возможным.

Причина появления подтеков масла на днище бензопилы

У бензопилы Штиль 180, имеется характерная неисправность, которая заключается в недостаточной герметизации места установки масляного шланга в корпус бензопилы и появления в этом месте течи. Для её устранения, достаточно снять ручку пилы Stihl MS 180, отсоединить сам шланг, промыть и обезжирить посадочное место в корпусе и хвостовик шланга, после чего нанести герметик, и установить шланг на место. Такая нехитрая операция надежно устранит неисправность и масло перестанет подтекать.

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

1. Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
2. Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

1. На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
2. Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
3. Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
4. Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Это интересно: Как провести диагностику неисправностей и сделать ремонт бензопилы своими руками

Эксплуатационные возможности

Пила Штиль 250 характеризуется универсальностью применения, экономичным использованием, стабильностью рабочих параметров на протяжении межремонтного и эксплуатационного ресурсов.

• Инструмент с одинаковым успехом производит поперечную, продольную и диагональную распиловку любых видов древесины, длина шины позволяет работать с материалом диаметром до 35 см.
• В производстве этой модели задействованы современные материалы и новые технологии их обработки. Сборка пилы производится на высоком технологическом уровне, снижающем вероятность отказа или неисправности до минимума.
• Точная настройка топливной аппаратуры позволяет использовать тяговые и экономичные ресурсы штатного двигателя с максимальной эффективностью.
• Прилагаемая к инструменту инструкция по эксплуатации включает в себя сведения по подготовке пилы к работе, особенностям обслуживания, поиску и самостоятельному устранению возможных неисправностей.
• Ремонтный ассортимент представлен достаточно широким выбором, позволяющим восстановить работоспособность изношенного узла или системы с минимальными затратами времени.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
2. Снимите боковую крышку.
3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
4. Далее снимите приводную звезду и стартер.
5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Эксплуатационные свойства

В разработке этой модели использован ценный опыт эксплуатации фирменных и однотипных разработок других брендов.

Возможности инструмента позволяют реализовать частичную или полную механизацию работ:

• по расчистке территорий от небольших деревьев и высокорослых кустарников;
• заготовке древесного топлива;
• формированию крон растущих на участке деревьев;
• строительству деревянных строений жилого и специального назначения.

Легкая, удобная и безопасная в применении пила Штиль 170 во всех отношениях положительно зарекомендовала себя в широком спектре работ разной сложности по созданию эксклюзивных элементов ландшафтного и архитектурного дизайна.

Ремонт бензопил своими руками: система подачи топлива

Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:

1. Засорился топливный фильтр.

Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.

1. Засорился сапун.

Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.

1. Топливная смесь не подается или подается в недостаточном количестве.

Причин этому может быть несколько:

• засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
• сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
• нарушена целостность мембраны карбюратора (подлежит обязательной замене);
• засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).

Поломки двигателя бензопилы

В процессе эксплуатации детали цилиндропоршневой группы пилы из-за сил трения, высоких температур и нагрузок выходят из строя. Если при запуске инструмент не развивает полную мощность и глохнет на холостом ходу, возможная неполадка может заключаться в поломке деталей двигателя. Для разборки силового агрегата необходимо выкрутить 4 болта и извлечь цилиндр. Владельцу требуется тщательно осмотреть его внутреннюю рабочую поверхность на присутствие сколов, забоин и трещин.

Цилиндропоршневая группа бензопилы Stihl MS180

При диагностике ДВС производим также визуальный осмотр поршня и компрессионных колец. Изготовленные из дюралевого сплава и чугуна соответственно, они в большей мере подвергаются истирающим нагрузкам в отличие от стального цилиндра. При поломке и чрезмерном износе поршневых колец необходимо произвести их замену.

Если при визуальном осмотре наблюдается овальность рабочей поверхности цилиндра, потребуется его растачивание. Для этого замеряем его диаметр по большему размеру, подбираем поршень и производим последующую механическую обработку.

Сбои в системе смазки бензопилы 180: причины и ремонт

В процессе распилки древесины режущая часть инструмента подвергается высоким нагрузкам. С целью снижения сил трения и последующего износа цепи бензопила штиль оснащена системой смазки, постепенно подающей масло на шину. Быстрая потеря зубьями режущих свойств и отсутствие следов смазочной жидкости могут свидетельствовать о ее подтекании или засорении патрубков.

Принцип смазки цепи Stihl 180

В первую очередь при диагностике системы смазки цепи для бензопилы ms 180 обращаем внимание на подводящие масло шланги и места их фиксации. Поврежденные патрубки не подлежат ремонту, а потому их следует заменить. Прочистить масляные каналы можно посредством сжатого воздуха

Для этих целей используем компрессор или обычный автомобильный ручной насос

Прочистить масляные каналы можно посредством сжатого воздуха. Для этих целей используем компрессор или обычный автомобильный ручной насос.

Благодаря своей простоте эксплуатации и ремонту, бензопила этой модели получила широкое признание среди профессионалов и любителей в области деревообработки.

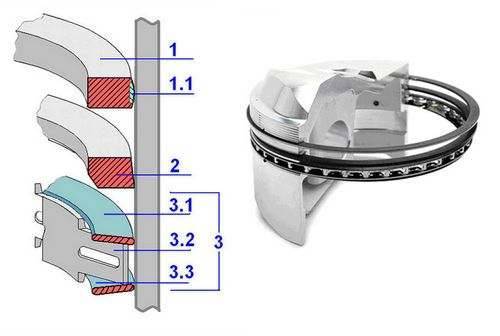

Почему на поршне три кольца?

Два верхних кольца, установленные в канавках поршня, необходимы для поддержания сжатия. На рисунке эти элементы обозначены цифрами «1» и «2». А нижнее кольцо, обозначенное «3», представляет собой масляный скребок:

Менее 3 колец на поршне, не используются в 4-х тактных двигателях внутреннего сгорания

Когда двигатель работает, детали нагреваются, металл расширяется от тепла, и размер всех зазоров уменьшается. Если зазор между концами кольца меньше рекомендованного производителем, то после нагрева такое кольцо царапает стенки цилиндра. Измерения должны проводиться без нагрева детали, а само кольцо должно быть помещено в цилиндр:

Зазор не может быть измерен без доступа к блоку цилиндров.

Используйте специальные щупы (полоски), чтобы определить размер зазора. Обычно рекомендуемые значения находятся в следующих диапазонах: 0,2-0,5 мм. Тем не менее, обязательно ознакомьтесь с документацией!

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор. Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта. Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда. Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно. Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом

Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
4. Отсоединяем трос от рычага управления
5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

1. Откручиваем винт.
2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.

   Под мембраной должно быть все чисто

   На мембране также не должно быть грязи

3. Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
4. Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.

   Всего нужно открутить 4 винта

5. Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
6. Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
7. Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
8. Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
9. Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

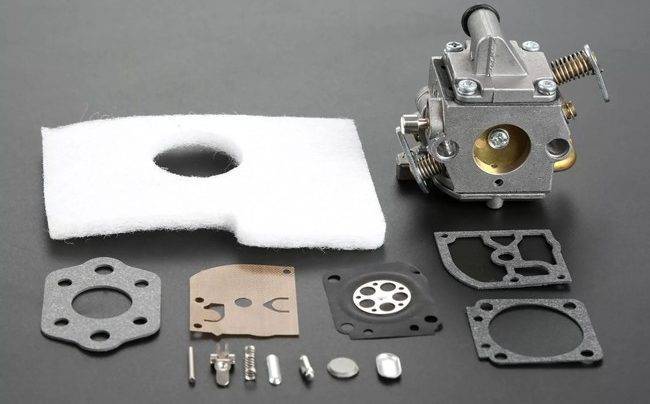

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
