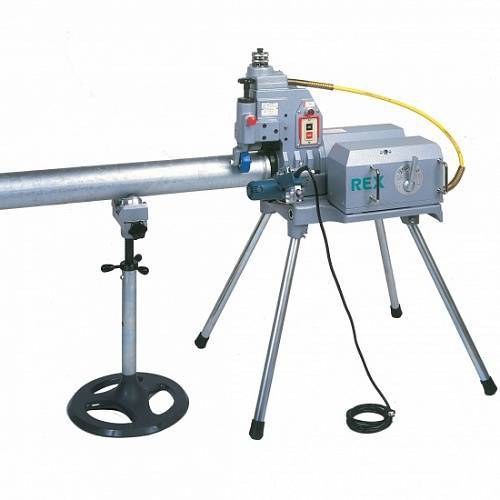

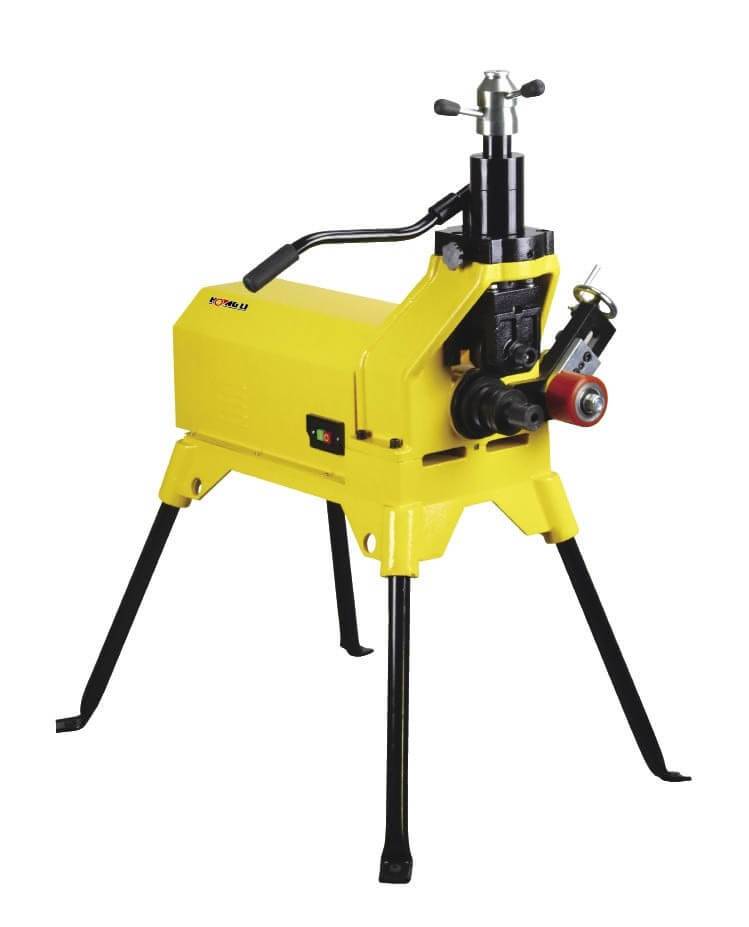

Желобонакатчик. Соединяем трубы муфтами

Монтаж различных типов муфт

При строительстве трубопроводов используют описанные ниже типы муфт.

Соединительные муфты

Простейшим вариантом для соединения двух и больше полиэтиленовых труб с равными диаметрами в протяженные линии коммуникаций являются муфты соединительные для труб ПНД. В процессе монтажа полиэтиленовую трубу вставляют в специальную пластиковую втулку и с усилием фиксируют там.

Соединительные муфты ПНД

Перед тем, как вставить трубу во втулку, необходимо надеть на нее прижимную гайку и гайку-крышку.

Затем гайку-крышку прижимают, прокрутив ее впритык в сторону движения часовой стрелки. Этот соединительный элемент гарантирует поддержание в трубопроводной системе оптимальной проходимости и постоянного давления.

Компрессионные муфты

Для надежного соединения участков труб небольшого диаметра, содержащих повороты, разветвления или стыки, служат муфты компрессионные для ПНД труб. Кроме того, они применяются в коммуникациях, состоящих из труб разного диаметра или из разных материалов, например, ПНД и металла. По форме и виду резьбы различают следующие элементы, с помощью которых в трубопроводе крепится труба ПНД: муфта, тройник, отвод, заглушка.

Компрессионная муфта

При помощи данного соединительного элемента можно не только выполнить разветвление труб, но даже изменить их сечение.

Рассмотрим, как выполнить соединение компрессионной муфты с трубами своими руками:

1. Обрезать края трубы перпендикулярно оси при помощи полосовой или циркулярной пилы.

Монтаж компрессионной муфты

1. Скосить кромки, зачистить заусенцы, выровнять поверхность края трубы.
2. Расположить синюю гайку муфты (предварительно открученную) за белым зажимным кольцом, которое должно быть направлено в сторону муфты.
3. Вставить с усилием трубу в тело муфты, двигая зажимное кольцо до упора.
4. Затянуть синюю гайку сначала вручную, затем с помощью специального инструмента.

Как и чем герметизируют стыки труб

Виды уплотнителей, способы герметизации

Чтобы предотвратить утечку рабочей среды трубопровода необходимо качественно герметизировать трубные скручивания.

При резьбовом соединении стальных труб в качестве уплотнителей используют:

• прокладку. Этот способ уплотнения резьбового соединения требует относительно толстых торцевых трубных срезов. Наличие ровных трубных торцов никогда не сможет обеспечить герметичность. При использовании резиновой или пластиковой прокладки эта проблема успешно решается. Данный вариант – идеальный в случае сочленения с помощью гайки накидного типа;
• подмотку. Материалами могут служить льняные пряди, полимерные нити, ФУМ ленты в комплексе затвердевающими герметиками, красками, пастами.

При монтаже пластиковых стояков применяют способ герметизации, основанный на деформационных свойствах материала. Сущность этого метода состоит в том, что пластиковую трубу с наличием внешней резьбы вкручивают в стояк с внутренней резьбой. Пластик во время деформации способствует отличному заполнению промежуточного пространства, исключая появление зазоров.

Когда речь идет о трубопроводных конструкциях с высоким давлением, то цилиндрические резьбовые соединения труб здесь – не совсем уместны. В таких случаях используется соединение конического типа. Принцип присоединения заключается в том, что при вкручивании наблюдается плотное прижимание труб до такой меры, пока полностью не исчезнет зазор.

Материалы для уплотнения стыков

Чтобы стык был непроницаемым, в качестве уплотнителей используют:

• лён (паклю);
• асбест;
• ФУМ ленту;
• натуральную олифу;
• белила;
• сурик;
• графитную смазку и др.

Надежным уплотнителем при скручивании стальных труб на резьбе является льняная прядь, пропитанная суриком или белилами. Такое соединение отличается простотой монтажа, надежностью в плане герметизации. Уплотнитель используется очень давно, не теряет своей популярности и сегодня, несмотря на появление искусственных аналогов.

Для тех, у кого небольшой опыт работ по монтажу фитингов и труб, подсказываем, что ни в коем случае не применяйте лён без краски. На первых порах стык не будет пропускать влаги. Но пройдет несколько месяцев, льняные волокна намокнут, начнут разлагаться. Поэтому качество всех соединений ухудшится, а еще через месяц-другой – на стыке будет просачиваться вода.

Важно! Волокна необходимо тщательно пропитать суриком или белилами, чтобы не осталось ни одной сухой пряди. Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот

Важно! Нужно стык с прядями промазать сначала суриком, а после этого – белилами, а не наоборот. Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской

Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала. Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка

Важно! Наматывать пряди необходимо «за резьбой», после чего пропитать краской. Если уложить паклю против хода нарезки, то при навинчивании муфты она вся вылезет на стороны и придется начинать все сначала

Важно! Во избежание засорения стояков, нужно следить за тем, чтобы пакля не свисала с торца или не попадала внутрь стояка.

Многие пользуются ФУМ лентой которая ничем не уступает старым традиционным материалам – пакле с краской.

Иногда в месте стыковки стояков отсутствует герметичность. Для устранения этого дефекта нужно заменить уплотняющий материал, а резьбовой участок очистить от грязи, остатков уплотнителя. После этого еще раз намотать льняную нить, ФУМ ленту или иной уплотнитель, собрать конструкцию.

В качестве дополнительных герметизаторов используют пасты, герметики химического происхождения, которые помогут усилить данный участок трубопровода.

Способы соединения полиэтиленовых труб

Трубы ПНД могут быть соединены 2 способами. Первый делится на:

• стыковая сварка;
• электромуфтная сварка.

Вторым способом предусматривается соединение с помощью муфты и фитингов.

К канализационным трубопроводам предъявляют меньшие требования в сравнении с водопроводными. Это объясняется тем, что они безнапорные и делятся на:

• раструбное соединение;
• фитинговое соединение.

Муфтовое соединение

Муфтовые соединения полиэтиленовых труб, изготовленных методом экструзии, нашли широкое применение в монтажных работах трубопровода. Муфтовыми соединениями возможно быстрое, надежное и без каких-либо лишних приспособлений соединение торцов трубопровода.

Преимущества данного способа соединения:

• устойчив к механическому воздействию и к перепадам температур;
• крепления являются надежными и долговечными;
• широкое применение;
• низкая цена полиэтиленовых материалов;

При монтаже трубопровода применяют такие виды муфт:

• Компрессионная муфта, выпускаемая как с наружней резьбой, так и с внутренней. Применяют эти элементы соединения при монтажных работах систем, подающих газ и воду.
• Соединительная муфта. Является самой простой, с помощью нее соединяются трубы одинакового диаметра;
• Редукционная муфта. Является переходной для крепления труб разного диаметра.

Компрессионное фитинговое соединение

Компрессионными фитингами достаточно просто соединяются полиэтиленовые трубы.

Это выполняют в определенной последовательности:

• Выворачивают накидную гайку и разбирают фитинг;
• Подготавливается конец трубы: чистится от загрязнений, снимают фаску фаскоснимателем или острым строительным ножом;
• На трубе делается отметка на какую глубину должна войти труба в фитинг;
• Перед тем, как вгоняется труба в фитинг, ее следует натереть смазочным средством для легкости работы;
• После введения трубы в фитинг, затягивают обратно накидную гайку.

Напорные трубопроводы монтируют сварными соединениями с неразъемным типом. Монтаж не сложный и не требует особых квалификационных навыков.

Стыковая сварка

Для соединения труб ПНД стыковой сваркой будет необходим специальный паяльник.

Работа выполняется в следующей последовательности:

• Концы трубы закрепляют лапами сварочного аппарата и проводят центровку;
• Поверхность разогревается до начала плавления;
• Сжимают между собой расплавленные концы труб;
• Затем шов охлаждается естественным способом.

Электромуфтная сварка

Данный способ немного посложнее метода стыковой сварки и потребует специальные муфты с электрическими спиралями, которыми разогревается элемент при условии с подачей напряжения. Происходит сваривание элементов с муфтой.

Плюс такого метода в простоте выполняемой работы. Минусом является большая стоимость электрической муфты. Если планируются множество соединительных элементов, то целесообразнее будет воспользоваться контактной сваркой.

Для соединения полиэтиленовых и металлических труб пользуются двумя методами соединений:

• Резьбовое соединение, применяемое в трубах маленького диаметра. Для этого будет необходимо приобретение фитингов, с одной стороны которых нарезана резьба для стыкования с трубой из металла, а с другой — гладкая муфта для скрепления с ПНД трубой;
• Фланцевые соединения предусмотрены для соединения труб, имеющих большой диаметр. Здесь производят приваривание буртовых втулок к полипропиленовой трубе.

Раструбное соединение

Раструбное соединение труб ПНД является одним из наиболее экономичных методов. Ведь здесь нет никак растрат на сварку. Но этот вид подойдет только для безнапорных магистралей. Раструбы не способны должным образом соединить систему под давлением.

Для обеспечения герметичности при погружении раструбов оного в другой, будет целесообразнее использование уплотнительных колец, например резиновых.

Что входит в комплект муфты Гебо

Сначала нужно узнать, как муфта безрезьбовая для стальных труб формирует надежное соединение в магистралях. Принцип работы – создание давления между частями при закручивании зажимной гайки. Для выполнения процедуры необходим газовый или разводной ключ. Это упрощает монтаж, дает возможность выполнять его в ограниченном пространстве.

Компоненты муфт Гебо для металлических труб:

• Корпус соединителя. В зависимости от конструкции обжимные части располагаются с одной, или двух сторон. Альтернативный способ монтажа с трубой – резьбовое соединение.
• Зажимная гайка. Крепится на патрубок магистрали, необходима для фиксации муфты с трубопроводом.
• Прижимное кольцо. Обеспечивает герметичность стыка.
• Зажимное кольцо. В сечении имеет форму конуса, для изменения диаметра во время сжатия разрезано.
• Уплотнительный контур. Изготавливается из резины, необходимо для создания компрессии между гайкой и зажимным кольцом.

Преимущество такой комплектации – возможность заменить компоненты. Это позволяет использовать муфту Гебо несколько раз. Достаточно заменить вышедшие из строя детали. Чаще всего в этом нуждается уплотнительное и зажимное кольцо. Корпус и гайка служат намного дольше.

Важно: перед покупкой нужно проверить комплектацию соединителя. Иногда после длительного хранения резиновый уплотнитель теряет свои свойства.

Полипропиленовые муфты

Фитинги для такой разновидности трубопроводов представляют собой очень простую конструкцию. Это просто отрезок толстостенной трубы, который имеет диаметр, незначительно превышающий диаметр соединяемой трубы. При этом труба в муфте «гулять» не должна, наоборот – чтоб её вставить в муфту, нужно приложить определённое усилие.

Монтаж

Установка осуществляется следующим образом:

1. В первую очередь необходимо снять фаски: внешнюю с трубы и внутреннюю с муфты.
2. Если есть возможность, следует задать температуру на паяльнике около 270 градусов. Далее нужно установить насадку, которая соответствует диаметрам сплавляемых изделий.
3. Если труба имеет алюминиевое армирование, то её нужно зачистить.
4. Далее необходимо насадить фитинг на узкую часть насадки, а трубу вставить в широкую. Держать их нужно 5-10 секунд. Не рекомендуется давить на детали во время пайки и держать их на паяльнике дольше.
5. В конце следует снять детали с паяльника и вставить трубу в муфту.

Полипропиленовая муфта монтируется на расплавленный специальным паяльником конец трубы

Область применения

Чаще всего эти изделия применяются для ремонта водопроводных трубопроводов, стояков, отопления. Причина – относительная простота установки. Они удобны для проведения восстановительных или профилактических работ с магистралями, установленными у стен. В этом случае отпадает необходимость нарезать резьбу для замены участка трубопровода, делать сварочные швы.

Также муфты могут применяться для следующего:

• ремонт или замена поврежденного участка;
• искусственное удлинение магистрали;
• замена резьбового или сварного соединения при наличии в последних существенных дефектов.

Соединительные элементы могут использоваться в трубопроводах с разными рабочими средами. Если это газ или сжатый воздух, необходимо проверять герметичность соединения. Для этого применяют приборы утечки газа. Альтернатива – контроль падения давления в системе.

Виды обжимных фитингов

Такие соединения элементов трубопровода бывают двух типов:

• обжимные. Они оснащаются одним либо двумя кольцами. Принцип работы деталей данного типа основан на использовании полимерного уплотнения. Под воздействием внешнего давления этот материал сжимается, плотно охватывая внешнюю поверхность вставленной трубы. В результате получается герметичное соединение.
• прессовые. С их помощью создаётся неразъёмное соединение. Минусом пресс-фитингов является невозможность повторного использования в случае возникновения протечки. Тогда его необходимо будет просто заменить.

У обжимной муфты для стальных труб этот недостаток отсутствует. Изготавливаются такие фитинги из различных материалов, но всем им присущи следующие достоинства:

• износостойкость и долговечность;
• большой выбор различных конфигураций.

Главным минусом обжимной муфты на стальную трубу является относительно небольшая надёжность соединения. Для того, чтобы снизить вероятность разгерметизации стыка, крепление этой детали периодически необходимо подтягивать.

Для стальных труб можно подобрать муфту любой конфигурации и назначения

Основной сферой применения обжимных фитингов являются ремонтные или строительные работы, связанные с соединением металлических труб, внешний диаметр которых не превышает 60 миллиметров. Конструкция этой детали состоит из корпуса (основания) и штуцеров, оснащённых обжимными кольцами и накидными гайками, с помощью которых выполняется надёжное крепление. Быстрая сборка/разборка – вот основное преимущество, которое характерно эти съёмным изделиям. Ведь если возникнет необходимость демонтировать трубу, не придется разрезать сварной шов.

Удобные и недорогие обжимные муфты для соединения стальных труб практически лишены недостатков, а если во время эксплуатации и возникнут протечки, то это будет вызвано, скорей всего, некачественной работой исполнителя.

Гофрированные трубы и фитинги

Нержавеющие трубы и соединительные элементы для ее монтажа при правильной эксплуатации можно использовать длительное время.

Видео 3.

Гофротруба из нержавеющей стали DISPIPE простота монтажа

Watch this video on YouTube

И важно то, что труба может гнуться, не принося урон всей коммуникации. В ней не образуются со временем микроскопические трещины, а так же напрочь отсутствует механическое напряжение

Данной коммуникации безразличны внутренние и наружные перепады температур, так как это все компенсируется за счет возможности расширения или ее сжатия.

Используя гофрированные трубы из нержавейки в водопроводной системе можно не ставить специальные очистительные приборы.

В таком трубопроводе внутренняя сторона составляющих элементов полированная, поэтому не задерживает на себе никаких осадков, плесени и других отложений.

Универсальный внешний вид позволит сочетать все элементы из нержавейки с любым даже самым изысканным дизайном интерьера.

В результате все можно скрыть под штукатуркой в бетонной стяжке, что говорит о надежности и долговечности конструкции.

Если нужно уменьшить или обрезать составляющие системы это можно сделать ножом по металлу, труборезом или используя «болгарку». Выбор необходимо делать ориентируясь на диаметра сечения.

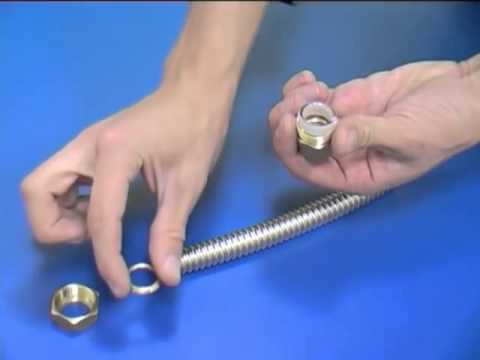

Установка фитинга на гофротрубу из стали

Таким образом, данный соединительный инструмент позволяет достигнуть максимальной герметичности, а отсутствие шва повышает в разы безопасность соединения и его надежность.

Принцип соединения заключается в том, что силиконовая прокладка плотно прилегает к основанию трубы и обжимает ее внутри фитинга, а при затягивании гайки на корпусе кольцо осуществляет дополнительную фиксацию соединения.

Таким образом, общая нагрузка распределяется равномерно, не фиксируясь на одной точке. При таком креплении труба не имеет возможности освободиться и как-то выскочить даже в случае высокого внутреннего давления, температуры или повышенной вибрации.

Помогает фитингу и сама конструкция гофрированной трубы, которая имеет возможность частично сгладить любые неблагоприятные воздействия. При эксплуатации системы подтяжка соединительные муфт не требуется.

Торговые сети, которые занимаются продажей сантехники, предлагают покупателям огромный выбор различных фитингов сделанных с использованием стали, латуни и других материалов, для монтажа трубопровода.

Фитинги для гофрированных труб из нержавеющей стали представлены самых разных размеров и конфигураций, что дает возможность подключить гофротрубу к любой инженерной сети. Главное правильно все подсоединить и тогда конструкция будет служить верой и правдой на протяжении долгих лет!

Разновидности муфтовых соединений

Соединительные муфты, предназначенные для пластиковых труб, представляют виды, которые отличаются особенностями строения, техническими характеристиками и способом установки. Помимо муфт есть иные виды фитинговых деталей, которые ставят на пластиковые системы.

Так, например, для газовой магистрали могут использоваться терморезистентные или литые соединительные приспособления, а на канализационный трубопровод ставят гофрированные виды данных изделий.

СОЕДИНИТЕЛЬНАЯ МУФТА. НАЗНАЧЕНИЕ

Watch this video on YouTube

1. соединительные (ремонтные). Этот вид деталей предназначается для герметичной и надежной стыковки элементов магистрали, и для устранения аварийных ситуаций.
2. Защитные. Уже с самого названия понятно, что эти фасонные элементы используются для защиты от повреждения полиэтиленовых материалов.

Можно ли соединять трубы теплого пола или нет?

При укладке трубопровода для тёплого пола, не редко длины контура не хватает, чтобы сделать цельную петлю. В этом случае возникает вопрос — возможно ли соединить трубы между собой, и как это сделать? Для соединения контуров существует несколько методик, которые зависят от вида материала.

Рассмотрим подробнее способы — как соединять трубы тёплого пола.

Соединение труб из сшитого полиэтилена и металлопластика

Мини-обзор: как монтировать фитинги?

Watch this video on YouTube

Контуры из полиэтилена или металлопластика можно сшивать при помощи фитингов (латунных, бронзовых и пластиковых), они способны выдерживать высокую температуру. Фитинги бывают:

1. Электросварочные — эффективны, но для их установки необходимо специальное оборудование, поэтому используются редко. Процесс выглядит так:
2. на срез трубы одевается электросварочный фитинг;
3. к клеммам подключается сварочное оборудование, оно подаст на элемент напряжение, что приведёт к разогреву и сплавке стыков;
4. аппарат отключается, полученное соединение способно выдержать давление до 12 Амп.
5. Прессовочные — главный плюс, что при прессовке, происходит заполнение полимером всего пространства, тем самым получается высокопрочное соединение.

Последовательность действий:

• на край обжимной трубки надевается гайка, резьбой в сторону соединения;
• разрезное кольцо одевается с отступом от среза на 1 см, и фиксируется;
• натягивается шланг с приспособлением для фитинга;
• обжимная гайка плотно затягивается при помощи двух гаечных ключей.

1. Обжимные — такие фитинги наиболее легки при установке в домашних условиях:
2. на полимерный шланг одевается зажимная гильза;
3. конец контура растягивается в диаметре с помощью расширителя;
4. растянутым краем трубка натягивается до упора на штуцер фитинга;
5. место соединения фиксируется в таком положении на несколько минут, этого достаточно для плотного сращивания фитинга.

Сшивка медных труб

Так же как и при монтаже пластикового контура, медный можно стыковать при помощи пресс или пуш-фитингов. Такой способ рекомендован на открытых участках, чтобы в случаи протечки легко можно было поменять деталь.

Но, наиболее надёжно и практично — паять медные трубы. Это более трудоёмкий процесс, зато соединение получается долговечным и надежным. Последовательность действий:

• срезы контура зачищаются снаружи и изнутри;
• специальным соединителем для пайки труб тёплого пола из меди смазываются края деталей — только сверху;
• изделия стыкуются, а лишняя смесь удаляется;
• место соединения прогревается газовой горелкой и припой заполняет зазоры.

Как уже говорилось выше, трубопровод можно состыковывать при помощи пресс-фитингов. Эта деталь состоит из:

• корпуса — бывает разной формы (угла, тройника, муфты);
• гильзы — основа фитинга, сырьём для её изготовления служит нержавеющая сталь;
• клипсы — эластичное кольцо (прокладка), которая соединяет корпус и гильзу.

Прессование осуществляется при помощи специальных пресс-клещей. Суть процедуры заключается в сжатии рукояток инструмента. Процесс быстрый и лёгкий, и не требуется иметь специальных навыков для проведения данных работ.

Плюс использования такого соединения — прочность, долгий срок службы и конструкция не нуждается в обслуживании.

Из чего производят муфты Gebo

Изготовлением компрессионных соединителей занимается компания Gebo Armaturen GmbH, Германия. Она первая применила принцип безрезьбового соединения стальных трубопроводов. Однако в отличие от аналогов для пластиковых магистралей, материалы компонентов должны были выдерживать большое давление, обладать механически прочностью. Поэтому оригинальные Гебо для труб не делают из латуни, ее сплавов. Они не обеспечивают требуемую надежность.

Материалы, из которых делают компоненты муфт Gebo:

• Ковкий чугун. Из него отливают корпус соединителя и зажимную гайку.
• Оцинкованная сталь. Применяется для изготовления зажимного и прижимного кольца.
• Резина NBR. Необходима для уплотнительного кольца. Особенность – возможность выдерживать относительно высокие температуры.

Для повышения стойкости к термическим воздействиям стальные компоненты подвергаются огневой оцинковке. Она соответствует нормам EN 10242. Все части инертны к внешним воздействиям, допускается применение для обустройства водопроводных магистралей. Однако есть ограничения по максимальной температуре рабочей среды. Есть отдельная категория моделей, предназначенных для газовых трубопроводов. Они отличаются формой уплотнительного кольца. Оно обеспечивает лучшую герметизацию стыка.

Интересно: в отличие от стали, ковкий чугун не ржавеет, имеет свойство поглощать периодические вибрации. Это обеспечивает надежность фиксации соединения в системах с нестабильным давлением и напором рабочей жидкости.

Соединение при помощи фитингов

Монтажные элементы, применяемые при сборке трубопроводов, различаются по виду и области применения. Виды фитингов:

• прямые предназначены для стыковки двух элементов системы в одной плоскости;
• переходники нужны при соединении заготовок разного диаметра, часто необходимы при ремонте старых трубопроводов;
• поворотные, позволяют менять направление потока;
• торцевые заглушки необходимы при изменении схемы прокладки трубопровода;
• разводные (тройники, крестовины) нужны при врезке в магистральные линии или при монтаже отводов;
• штуцеры – гибкие фитинги, используемые при подключении к запорной арматуре.

Для фитингового соединения без резьбы используют обжимные или компрессионные фитинги. В конструкции предусмотрено уплотняющее кольцо, оно фиксируется регулируемым зажимом. С помощью таких фитингов несложно соединять трубы без сварки. Стык плотно и герметично фиксируется с двух сторон. По прочности такое соединение превосходит сварочный шов. Фитинги используют при монтаже труб в технологических системах, где создается высокое давление. Их применяют при разводке водопровода, монтаже теплосистем. Специального оборудования для фиксации фитингов не требуется. Их выпускают для пластиковых и металлических труб.

Виды соединений труб без сварки – какие бывают, плюсы и минусы

Безрезьбовое соединение металлических труб может быть реализовано следующими способами:

1. С использованием переходных муфт.
2. Применением фитингов Gebo.
3. Фланцевыми болтовыми соединениями.
4. Натяжными соединениями.
5. Подключением с такими деталями как скобы или хомуты.

Каждый их перечисленных вариантов имеет свои оптимальные области применения. Например, соединение при помощи переходных муфт используется в системах пневматической сцепки подвижного состава (вагоны, платформы). Оно хорошо функционирует в условиях значительной запылённости и вибраций, но не рассчитано на длительное применение и требует постоянного регламентного обслуживания, которое и выполняется во время стоянок. В декоративных целях (изготовление оград или заборов) муфтовые соединения повышают привлекательность интерьера.

Муфты Гебо, конструкция которых запатентована торговой маркой Gebo GMBH (Германия), обеспечивают надёжный стык, но их производство трудоёмко, что негативно сказывается на себестоимости изделий (между прочим, стоит остерегаться подделок!). Пригодны далеко не все марки уплотнителей.

Соединения при помощи фланцев выполняются в соответствии с техническими требованиями ГОСТ 12820-80 и ГОСТ Р 55875-2013. Это облегчает взаимозаменяемость элементов при разборке. Основной недостаток фланцевых стыков – их массивность и необходимость в увеличенном монтажном пространстве.

Натяжные соединения надёжны только при высококвалифицированном их выполнении: нередки случаи разрушения элементов при несоблюдении правил затяжки.
