Обзор 7 лучших фрезеров для установки в стол

Какой инструмент лучше всего подходит для этой цели

При использовании в обычном ручном режиме фрезер включается и выключается по необходимости. Кнопка всегда под рукой на ручке инструмента. Поэтому холостого режима работы практически нет.

Стационарный фрезер остается во включенном состоянии значительно дольше. Например, когда обрабатывается множество заготовок под один профиль, фрезер остается включенным и тогда, когда мастер откладывает в сторону готовую заготовку и берет в работу следующую.

Другие требования:

  • механизм регулировки высоты фрезы должен быть удобным и доступным;
  • должна быть доступной кнопка включения, если она не вынесена отдельным выключателем на корпус стола;
  • после установки в стол должна быть доступной фиксация шпинделя ключом или встроенным фиксатором, модели. Если шпиндель не зафиксирован, не удастся открутить гайку цанги для смены фрезы.

Здесь многое зависит не только от изначальной заводской конструкции самого фрезера, но и от конструкции стола. Если планируется снимать фрезер для ручной работы, крепления должны быть продуманы так, чтобы делать это было легко и быстро.

Если покупается новый фрезер специально для стационарной установки, нужно обратить на следующие параметры.

  • мощность. Чем мощнее инструмент, тем более глубокие профили он сможет выбирать, а мелкий профиль будет выбираться легко, без больших нагрузок. В продаже есть модели мощностью от 0,5 кВт до 2,5 кВт;
  • обороты. Чем выше обороты, тем чище и качественнее обработка. Максимальное число оборотов на разных моделях колеблется от 22 000 до 30 000 об/мин, минимальное – от 10 000 об\мин, или от 0 об/мин с функцией регулировки оборотов;
  • глубина фрезеровки. Она может колебаться от 2 мм на маломощных бытовых до 25 мм на мощных профессиональных моделях. Фрезером с малой глубиной можно делать глубокую выборку, но за два и более проходов, что снижает производительность работ.

Теперь добавьте пару простых дверок

1. Измерьте высоту и ширину нижнего отсека и выпилите две дверцы I, сделав их на 3 мм ниже высоты проема и на 5 мм меньше половины его ширины (рис. 1).

2. На каждой дверце I выпилите электролобзиком полукруглый вырез для пальца и гладко отшлифуйте кромки. Отфрезеруйте 3-миллиметровые скругления на передней и задней стороне вырезов, а остальные рёбра смягчите с помощью наждачной бумаги № 120.

3. Прикрепите к дверцам I петли, отступив сверху и снизу 51 мм. Положите корпус на боковую стенку и приставьте рядом дверцу, подложив под неё подкладки. (В нашем случае толщиной 22 мм.) Вставив между нижней кромкой дверцы I и нижней полкой В проставку толщиной 1,5 мм, прикрепите петли шурупами к корпусу (фото D).

4. В указанном месте прикрепите шурупами к дверце пластину магнитной защёлки и приложите к ней саму защёлку. Затем закройте дверцу и, заглянув в корпус с задней стороны, отметьте место, где магнитная защёлка касается снизу верхней полки В. Просверлите отверстия для шурупов и прикрепите защёлку к верхней полке. Теперь положите корпус на другой бок и проделайте те же шаги для монтажа второй дверцы.

Для чего они нужны?

Для надежной фиксации фрезера служит пластина для установки его в стол. При креплении устройства непосредственно к столу теряется вылет фрезы на толщину крышки стола. Поэтому ручной фрезер крепят к пластине толщиной порядка 4 мм. Пластина же закрепляется на столе. Размеры ее выбираются оптимальными для предотвращения прогибов.

Монтажная плита представляет собой прямоугольную пластину с круглым отверстием посредине. По углам ее находятся штифты «впотай» для крепления к столу. Возле центральной лузы размещены отверстия для штифтов крепления фрезерного устройства и сменных колец.

Комплектация

Bosch MRC23EVS и Craftsman поставляются со стандартными принадлежностями, которые не придется покупать отдельно. В комплекте с Bosch идет центровочный конус, три патрубка для подключения пылесоса, три копировальные втулки и адаптер для копировальных втулок стандарта Porter-Cable.

Копировальные втулки Bosch подходят только к фрезерам Bosch. Они защелкиваются в специальном держателе. Стандартные втулки Porter-Cable крепятся с помощью гайки в отверстие подошвы любого фрезера.

Craftsman поставляется с тремя патрубками, боковым упором и фиксированной базой, имеющей ручку-скобу, — отличный вариант, если вы решили установить обычную фиксированную базу в стол.Все фрезеры, кроме модели Bosch 1617EVSPK, комплектуются, как минимум, одним патрубком для подключения пылесоса. Правда, у нескольких моделей эти патрубки имеют одинаковый диаметр, и вам придется разыскивать переходники или использовать скотч.

Craftsman, Milwaukee и Ridgid справлялись с удалением стружки и пыли лучше остальных.Фрезеры Craftsman и Ridgid продаются в сумках из капроновой ткани, в которых удобно хранить принадлежности, но они не обеспечивают такой же защиты от ударов, как пластик.Обе модели Bosch, Milwaukee и Porter-Cable поставляются в пластиковых кейсах.

Как сделать фрезерный стол своими руками?

Многие мастера приспосабливают в качестве стола под фрезер обычный верстак. Однако, на практике доказано, что лучше иметь отдельную специализированную конструкцию. Объясняется просто:

  • при работе будет возникать вибрация, которая может привести к неустойчивому положению деталей на верстаке;
  • для перемещения вверх и вниз потребуется специальное приспособление (лифт). В обычном верстаке свободного пространства часто не бывает.

Важной особенностью фрезера является необходимость установки опорной пластины, связанной со столешницей. Для нее использую металл, оргстекло или прочную фанеру. Фиксация осуществляется с помощью отверстий

Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте

Фиксация осуществляется с помощью отверстий. Большинство производителей ручного инструмента заранее предусматривают крепеж для своих изделий, предполагая, что значительная часть их продукции будет использоваться и в стационарном варианте.

При работе используются различные фрезы

Способы фрезерования с использованием разных типов фасонных фрез

На основании исследования известных конструкций сформулированы ряд основных требований к фрезерному столу.

  1. Опорная пластина должна располагаться в одной плоскости со столом. При перемещении обрабатываемых заготовок не допускается вертикальное смещение на опоре. Некоторые мастера оставляют базовую подошву. Выводят ее в «ноль» со столешницей. Но большинство сходится во мнении, что нужно изготавливать другую пластину.
  2. Для удобства и безопасного использования станка следует располагать кнопки включения и выключения так, чтобы быстро воспользоваться ими. Может возникнуть ситуация, когда потребуется срочно выключить питание двигателя.
  3. Перемещение обрабатываемых деталей выполняется относительно упора. Он может смещаться так, чтобы у мастера была возможность фрезерования кромок, а также пазов в полуфабрикатах.
  4. Полезно продумать место установки станка. К нему нужен удобный поход. Возможно, придется фрезеровать длинномер. Тогда заготовки должны укладываться с обеих сторон от стола.
  5. Некоторые мастера приспосабливают установку только столешницы на имеющийся станок. Так удается совмещать несколько устройств на одной станине.

Даже обычный стол можно преобразовать в станок. Пример подобного перевоплощения показан в видеоролике.

Чтобы максимально использовать возможности станка нужно минимизировать толщину опорной пластины. Тогда вылет фрезы будет максимальным. Н практике могут применяться длинные пальцевые фрезы для глубокого фрезерования. Прочность обеспечат только довольно жесткие материалы.

Монтаж устройства для вертикального перемещения

Движение ручного фрезера вверх и вниз производится с помощью устройства, получившего название лифта. Здесь применяют самые разные механизмы для движения и фиксации заданного положения.

Возможный вариант лифта оказан в видеоролике.

Основное назначение

Назначение станины определяется ее ролью среди компонентов станка.

Она является одной из основных деталей и предназначена для выполнения следующих функций:

  • крепление и размещение в определенном пространственном порядке всех остальных деталей и узлов изделия;
  • восприятие, распределение и передача на фундамент статических и динамических нагрузок, вызываемых весом деталей и возникающих в процессе работы станка;
  • создание условий для перемещения рабочих органов станка и заготовок с необходимой точностью по направляющим и рабочим столам.

Кроме того, она выполняет и вспомогательные функции — защиту элементов конструкции от воздействия внешней среды.

Конструкция фрезеров

Чтобы найти лучший фрезер для установки в стол для бытового применения, следует четко понимать, что ручные модели меньше стационарных. В целом выглядят они как большая дрель с дополнительными насадками и стабилизирующей планкой.

Комплектация включает такие детали:

  • Двигатель спрятан за пластиковым или металлическим корпусом. Большинство производителей используют для изготовления кожуха именно пластик, чтобы снизить стоимость изделий.
  • От двигателя идет шпиндель или небольшой патрон, на который надевается фреза.
  • Фрез существует также много, но каждая из них предназначена для работ определенного типа. Поэтому начинающие мастера путаются и не могут сразу выбрать что-то конкретное. Двигается рабочая насадка благодаря мотору, при этом опирается инструмент на прикрепленную снизу пластину.
  • Держится станок за счет удобных рукояток.
  • Нижняя пластина защищает мастера от стружки, позволяет регулировать глубину среза и стабилизирует фрезер.

Как видите, ничего сложно нет в его конструкции, главное — правильно сделать выбор, поэтому продолжаем изучать устройства.

Особенности конструкции

Вначале разберу назначение:

  • Стол предназначен для неподвижной фиксации ручного фрезера. Именно он служит приводом оборудования, что очень удобно и практично. Электроинструмент фиксируется с нижней стороны столешницы и над поверхностью выступает только его рабочая часть.
  • Конструкция должна обеспечивать необходимый комфорт работы. Также стол должен быть безопасным, чтобы минимизировать вероятность нанесения травм при работе.
  • Размеры подбираются под ваш род деятельности. Ниже я разберу основные разновидности, вам нужно выбрать оптимальную.

Стол не должен быть большим, он должен быть удобным и безопасным

Любая модель стола состоит из нескольких составных частей:

  • Основание конструкции. На нем держатся все элементы. Оно должно иметь определенную высоту для комфортной работы. Часто в основании делаются отсеки и выдвижные ящики для хранения необходимых приспособлений и комплектующих, это очень удобно.
  • Столешница. Это рабочая поверхность, на которой вы и будете обрабатывать древесину. Кроме того, на столешнице располагается крепежная пластина, которая держит ручной фрезер и обеспечивает его правильно положение и неподвижную фиксацию.

Один из вариантов исполнения столешницы из листа фанеры

  • Вертикальный упор. Обеспечивает ровную подачу заготовки и ее идеальную обработку. Чаще всего делается регулируемым, чтобы менять не только его расстояние от фрезы, но и угол, под которым планка располагается. Поворотный элемент должен иметь градацию с углами для точного выставления.
  • Воздухоотсос. Нужен тем, кто много работает с фрезером, обеспечивает удаление большинства стружки и пыли в процессе работы. Используется отдельно, ставить легко – раструб подводится к нужном месту и фиксируется любым удобным вам способом.

Вакуум удаляет всю стружку и пыль, в помещении всегда чисто

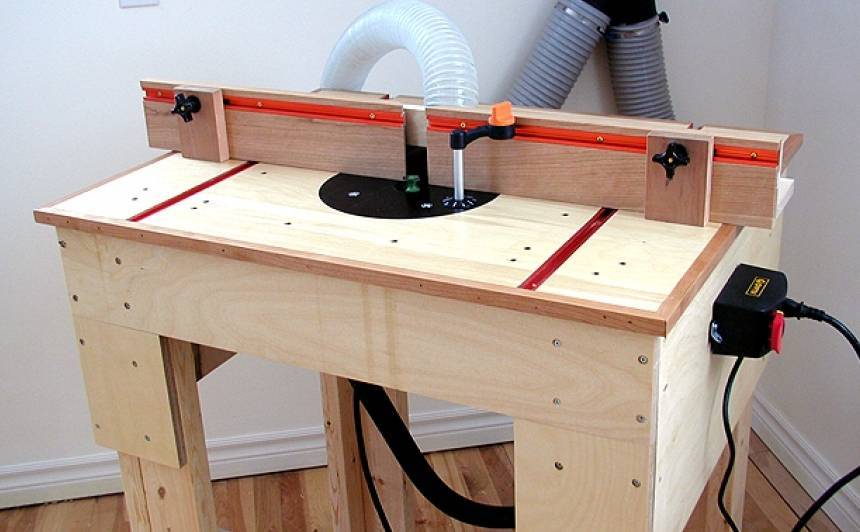

Сборка фрезерного стола

Начинают со столешницы или крышки:

  • Для обработки материала удобно размещается само полотно.
  • Фанеру, МДФ-панель с пластиком пилим на рабочую поверхность, основу упора и стенку, косынку (4 шт), боковую планку, соединительные планки (4 шт).
  • Собираем сам стол на удобный в работе крепеж. В ход идут саморезы, болты.

Дальше идет монтаж и врезка элементов:

  • Отмеряем от края 20-30 см, ставим направляющую из алюминия или оставляем паз под каретку. Выборка на всю длину.
  • На столешнице готовится выемка для подошвы. Последнюю обводим, вырезаем лобзиком и помним по необходимый паз, чтобы стол и установленный инструмент имели одну плоскость. Выемку под подошву располагаем так, чтобы удобно было работать оператору.
  • Теперь ручным фрезером делаем полукруглый паз под саму подошву, заранее выставив нужный размер. Еще в пазу нужны отверстия, чтобы зафиксировать инструмент.
  • Крепеж желательно скрыть или утопить в столе, для этого делают углубления под зажимные шестигранные болты.
  • Имеем крепления, которые поддаются регулировке плоскости фрезерной платформы.

Параллельный упор:

  • Берем фанеру, организуем в ней паз. Так же для крепления параллельного упора нужны 3-4 полосы одинакового размера, плюс ребро жесткости для каждой.
  • Проще всего параллельный упор зафиксировать струбцинами.

Если стол на металлическом каркасе, то в нем предусмотрена труба, она необходима как раз для монтажа параллельного упора.

Изготовление верхнего прижима

Своими руками проще всего изготовить одну или несколько прижимных гребенок. Тут используют сухую крепкую древесину. Для большого стационарного стола подойдет гребенка 450х50 мм.

Для ее изготовления понадобится пильный станок, лобзик или ленточная пила. Этим инструментом проходят скосы, достаточно угла в 30 градусов, пропилов в 50 мм. Желательно выполнить скосы с двух сторон прижима.

Затем эти элементы нужно закрепить, высверлив отверстия для монтажа. Готовую «расческу» обязательно шлифуют. Прижимы удобнее всего оснастить резьбовыми фиксаторами. Так, вспомогательный инструмент поддастся быстрой перенастройке. Лучше это сделать на упоре, где заранее будет выточен паз для движения самих гребенок.

Привод для самодельного фрезерного станка

Для привода важнейшим параметром является мощность. Ручная сборка подразумевает мотор от советской или российской техники, с минимальным параметром в 500 Ватт.

Если удается на самодельный станок выставить привод мощнее, на 1-2 киловатта, то работать просто с любым типом фрезы

Важно, чтобы электродвигатель имел усиленные подшипники. Тогда гарантировано длительное сопротивление большой нагрузке, возникающей на поперечной или продольной оси вращения

Что такое станина

Станина — это основа конструкции станка. На нее крепятся все остальные подвижные и неподвижные детали и узлы. Через нее механизм опирается на фундамент. Станина воспринимает на себя все усилия, возникающие при воздействии инструмента на заготовку. От определенных точек на станине, выбранных началом координат, отсчитываются перемещения движущихся частей станка. В нее входят такие компоненты, как:

  • корпусные элементы;
  • поперечные, продольные и вертикальные крепления и ребра жесткости;
  • направляющие.

Станина – наиболее долгоживущая часть станка, рассчитанная на все время его эксплуатации. Двигатели, привода и рабочие органы могут много кратно заменяться по мере износа, направляющие лишь подвергается периодическому ремонту. Направляющие служат для продольного, поперечного или вертикального перемещения подвижных узлов механизма.

Направляющие бывают двух видов:

  • незамкнуты, применяемые при обработке деталей большой и средней массы и небольших опрокидывающих моментах;
  • замкнутые, используются при средних массах деталей и значительных опрокидывающих моментах.

Подвижные узлы могут перемещаться, скользя по направляющим, либо использовать роликовые или шариковые опоры.

Кроме передачи, распределения и компенсации усилий, станина также должна быть способной гасить колебания различной частоты, возбуждающиеся в механизме во время его работы.

Основные детали фрезерного стола

Перед тем, как приступить к изготовлению приспособления для установки фрезера, разрабатывается чертеж с детализацией всех элементов и узлов крепления. Основу конструкции составляет станина, плотно прилегающая к поверхности пола. На нее при помощи болтов крепится рабочая поверхность. К основанию также крепится насос, подающий охлаждающую смесь к прибору, и емкость для ее сбора.

Схематический рисунок устройства

Механизм может двигаться в вертикальном и горизонтальном направлениях. Для изготовления направляющих используется высоколегированная сталь. Для вертикального направления его крепят на переднюю стенку станины, для горизонтального — на верхнюю.

При обработке кромок для движения фрезы по прямой линии используется упор с параллельными штангами, подвижной кареткой, винтами точной настройки и стопорения. Сходство с параллельным упором имеет направляющая шина. Ее преимущество в том, что ее можно устанавливать под нужным мастеру углом.

Шина и упор крепятся к станине при помощи специальных зажимов. Направляющую шину можно изготовить в домашних условиях из 2 деревянных брусков, надежно закрепленных на обрабатываемой детали.

Приспособление для паза

Вся обработка деталей осуществляется фрезами разных форм и размеров, оснащенных режущей поверхностью. Взаимосвязь между коробкой скоростей и режущим инструментом происходит при помощи стального шпинделя с термической закалкой.

Без пылесборника дорогой инструмент может быстро прийти в негодность.

Пылесборник обычно в течение 5-10 минут забивается пылью. Для того, чтобы это не происходило, умельцы придумали приспособление с водяным фильтром для улавливания мельчайших частиц мусора.

Водный фильтр для пылесоса из алюминиевой кастрюли и пластиковой бутылки

На лицевой стороне панели расположены вводный выключатель, а также переключатели режима и охлаждения. Для включения и выключения шпинделя предусмотрены кнопки пуска и стопа.

Для увеличения рабочей площади стола к нему можно при помощи мебельных петель прикрепить откидные крылья на подпорках. Очень удобны конструкции с ящичками и полочками. Размеры зависят от пространства мастерской.

Удобная, компактная конструкция, где все под рукой

Особенности использования ручного станка

Виды работ

Вырезание круглого отверстия.

Существуют различные виды ручных фрезеров, но мы будем говорить о погружном агрегате, так он наиболее универсален и используется чаще всего.

С помощью данного инструмента выполняют самые разные работы, которые можно условно разделить на такие группы и направления:

  1. Фрезеровка канавок, четвертей и пазов. Эти и прочие углубления в заготовках могут располагаться вдоль и поперек волокон и слоев, иметь открытую или закрытую форму, выходить на кромку. Чаще всего эти элементы служат для формирования разъемных и неразъемных соединений;
  2. Фрезеровка кромок. Профилирование функциональных и декоративных элементов, погонных изделий, мебели, поделок и прочего. Наиболее характерные примеры – это плинтуса, галтели, багеты, карнизы, наличники и т.д.;
  3. Фрезеровка контуров и сложных поверхностей. Изготовление гравюр, вывесок, оригинальной мебели, панно, интерьерных элементов. Здесь широко применяются шаблоны и методы копирования;
  4. Вырезание специальных конструкционных углублений, пазов, отверстий под замки, штапики, шипы и т.д.

Профилирование бруса для строительства деревянных домов.

К ручному фрезеру можно добавлять различные приспособления для облегчения работы и обеспечения точности линий. Это могут быть различные рейки, линейки, упоры, рамки, радиальные приспособления и прочие устройства.

Виды инструмента

Современный ручной станок с компьютерным управлением.

Существует различный инструмент для фрезерования по дереву ручным фрезером. Для ручной работы используют специальные фрезы, состоящие из хвостовика в форме цилиндра диаметром 6, 8 и 12 мм, а также рабочей части с режущей кромкой. Эти фрезы могут отличаться размерами и конструкцией, формой режущей части, материалами.

Существует множество разновидностей инструмента.

Для нормальной работы и выполнения перечисленных выше операций необходимо обеспечить точное позиционирование фрезы в трех координатах. Для регулировки вертикального направления используют погружной механизм, а перемещение в горизонтальной плоскости обеспечивается разными путями: с помощью специального направляющего подшипника на фрезе, направляющей втулки на опорной поверхности инструмента или иного приспособления, которых существует множество.

Направляющий подшипник устанавливается на кромочных фрезах, предназначенных для обработки краев заготовок.

Кромочная фреза с подшипником.

Бывают такие кромочные фрезы для ручного станка:

  • Профильные. Используются для формирования фигурного профиля плинтуса, наличника, багета и т.д.;
  • Конусные. Необходимы для скашивания кромки под углом 45˚, 60˚, 30˚ и т.д.;
  • Калевочные. Нужны для закругления кромки. Формирует четверть окружности разного размера с радиусом от 3 до 16 мм;
  • Галтельные. Формирует декоративные края кромок в виде галтелей;
  • Фальцевые. Фрезеровка четвертей, третей и т.д. Чаще всего используется для соединений и декора;
  • Дисковые. Помогают вырезать на деревянных поверхностях горизонтальные пазы различной толщины.

Инструменты для декора и гравировки.

Также широко применяют фрезы без направляющих подшипников, которые называют пазовыми.

Среди них наиболее популярны такие виды:

  • Прямоугольная. Используется наиболее часто для формирования прямоугольных пазов для различных соединений;
  • Галтельная. Полукруглые пазы и канавки, декор;
  • V-образная. Паз с наклонными стенками. Используется в гравировке надписей и прочих работах;
  • «Ласточкин хвост». Применяется для создания открытых и закрытых шиповых соединений в мебельном производстве.

Типичный набор рабочих фрез.

Особенности работы

Важно правильно настроить инструмент. Перед работой выполняют настройку аппарата. В первую очередь выставляют глубину фрезеровки

В случае работ на большую глубину она достигается поэтапно

В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно

Перед работой выполняют настройку аппарата. В первую очередь выставляют глубину фрезеровки. В случае работ на большую глубину она достигается поэтапно.

Также необходимо выставить правильную частоту вращения. Она зависит от диаметра режущей части и типа материала. Как правило, для фрез маленького диаметра частота составляет 20 000 об/мин и более, а для фрез диаметром порядка 40 мм – 10 000 – 12 000 об/мин.

Примеры профилирования кромок.

Чем доукомплектовать фрезерный стол

Чтобы сэкономить средства на покупке дорогостоящей модели, но не потерять в функциональности, можно воспользоваться дополнительными модулями. К наиболее популярным из них относятся:

  • жесткие вертикальные упоры;
  • ящики для хранения инструментов;
  • гребенчатые основания;
  • установочные канавки;
  • профили и платы вспомогательных фиксаторов.

С их помощью возможно не только существенно модифицировать конструкцию и упростить работу с оборудованием, но и повысить качество результата.

Из каких основных элементов состоит фрезерный стол?

+

Несмотря на многообразие представленных в продаже моделей, конструкция таких изделий обычно включает несколько основных деталей. К ним относятся стационарная опора в виде тумбы или регулируемых ножек, столешница, установочная плита, панель для запуска оборудования.

Как продлить срок службы стола?

+

Условия содержания конструкции во многом зависят от материалов ее изготовления. Не стоит устанавливать столы из МДФ в помещениях с повышенной влажностью. А для предупреждения разбухания открытые кромки лучше уплотнить. Модели из фенольного пластика следует беречь от резких ударов. Металлические элементы просто должны быть покрыты антикоррозийной краской.

Какие меры безопасности при работе с фрезерным столом необходимо соблюдать?

+

Чтобы снизить вероятность получения травмы при использовании фрезерного стола и машинки, следует соблюдать ряд простых правил. Перед началом эксплуатации необходимо проверить надежность фиксации оборудования

Рабочее место важно содержать в чистоте. При отсутствии защитного кожуха обязательно нужно надевать специальные очки

Лучший присадочный фрезер

Mafell DD40 P PowerMAX

На российский рынок поступает минимальное число присадочных фрезеров. И если вам нужен именно такой инструмент, то особого выбора у вас нет. Вам нужен либо Mafell DD40 P PowerMAX, либо менее мощные приборы от этой же компании. Данная модель располагает 1000-ваттным двигателем, обеспечивающим скорость вращения на уровне 13500 об/мин.

Глубину фрезерования тоже нельзя назвать низкой — она равняется 40 мм. Здесь имеется револьверный упор, который позволяет добиться такой глубины за несколько проходов. А ещё инструмент позволяет подсоединить пылесос. Но главное достоинство фрезера — в его богатой комплектации. Есть большая вероятность, что покупка каких-то дополнительных аксессуаров вам совершенно не понадобится.

Достоинства:

  • В комплекте есть большое количество шкантов, свёрл и прочей оснастки;
  • Очень долгий срок службы;
  • Мотор мощностью 1 кВт;
  • К глубине фрезерования придраться сложно;
  • Не забыт револьверный упор;
  • Возможно взаимодействие с пылесосом;
  • Длинный электрокабель.

Недостатки:

Конструкция фрезеров

Чтобы найти лучший фрезер для установки в стол для бытового применения, следует четко понимать, что ручные модели меньше стационарных. В целом выглядят они как большая дрель с дополнительными насадками и стабилизирующей планкой.

Комплектация включает такие детали:

  • Двигатель спрятан за пластиковым или металлическим корпусом. Большинство производителей используют для изготовления кожуха именно пластик, чтобы снизить стоимость изделий.
  • От двигателя идет шпиндель или небольшой патрон, на который надевается фреза.
  • Фрез существует также много, но каждая из них предназначена для работ определенного типа. Поэтому начинающие мастера путаются и не могут сразу выбрать что-то конкретное. Двигается рабочая насадка благодаря мотору, при этом опирается инструмент на прикрепленную снизу пластину.
  • Держится станок за счет удобных рукояток.
  • Нижняя пластина защищает мастера от стружки, позволяет регулировать глубину среза и стабилизирует фрезер.

Как видите, ничего сложно нет в его конструкции, главное — правильно сделать выбор, поэтому продолжаем изучать устройства.

Этапы изготовления

Перед сборкой конструкции следует подготовить все его комплектующие, проверить их соответствие с размерами, указанными в чертеже. Пошаговая инструкция изготовления:

  • изготовления каркаса, покрытие деревянных частей лакокрасочным материалом, грунтовка металлических перед покраской;
  • закрепление рабочей поверхности со станиной;
  • проделывание в станине выемки для установки металлической пластины с прорезью для фрезы, на которую снизу будет закреплен сам инструмент;
  • врезка направляющих для монтажа упора.

В целях соблюдения техники безопасности кнопки включения и выключения устанавливают на боковой поверхности станины.


Разметка столешницы под профиля, монтажную пластину, пазы

Конструктивные особенности, которые необходимо учитывать при выборе фрезера

Как правильно выбрать ручной фрезер: при покупке обращают внимание на особенности конструкции

Подошва

К важной части конструкции относят опорную платформу, качественные показатели которой находятся в приоритете. Для подошвы используется штампованный или литой металл

В последнем случае она гарантирует качественную работу. Первый тип устанавливается на бытовые инструменты.

Штанговый механизм

Голова прибора перемещается по вертикальным направляющим, от плавности перемещения зависит производительность и удобство использования. Глубина погружения фрезы ограничена вертикальным упором, снабженным специальным винтом.

Профессиональные инструменты снабжены регулировочным винтом для тонкой настройки. От ширины ее диапазона зависит качество и функциональность аппарата. Поэтапное погружение обеспечивается многоступенчатым револьверным упором — площадкой со ступеньками разной высоты.

Револьверный упор

Узел крепления оснастки

Закрепляется на шпинделе цанговым патроном — гайкой. Легкие устройства рассчитываются на фрезы с хвостовиком от 6 до 8 мм, мощные — от 1- до 12 мм. Качественная цанга фиксирует его по оси шпинделя, предупреждая возникновение вибрации. Последняя негативно влияет на состоянии аппарата и обработку материалов.

Изготовление комбинированного стола

Для станка применяется старый кухонный столик, такие раньше стояли почти в каждой кухне. Конструкция, в отличие от вышеописанной, имеет металлические детали, они устанавливаются в наиболее нагруженных узлах.

  1. Вдоль столешницы прикручивают листовую сталь толщиной 2 мм. Это место сильно изнашивается, металл значительно увеличивает срок эксплуатации. К ней винтами прикручивается фрезер, надежность фиксации намного увеличивается.

  2. Крепят кронштейны опорной рейки из металлической полосы. Эти детали часто затягиваются, фанера не выдерживает значительных циклических нагрузок и прогибается, крепление ослабевает и приходится менять элементы. Под кронштейнами к столешнице для увеличения прочности также прикручены небольшие куски металлических пластин.

  3. Металлическими уголками повышают устойчивость стола, лифт для поднятия фрезы крепится к площадке из проката.

При желании на станок можно установить короб для сбора пыли и дополнительные линейки для регулировки зазора между фрезой в зависимости от ее диаметра.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
