Бадья для бетона. “туфелька” или “рюмка”?

Особенности конструкции и назначение

Емкость для бетона представляет собой специальную строительную тару корытообразной формы, в которой осуществляется смешивание ингредиентов для приготовления бетона. А при наличии грузоподъемных приспособлений возможна подача подготовленного бетонного состава к месту работы каменщика.

Конструктивными особенностями являются небольшие габаритные размеры, позволяющие осуществлять подготовку бетона в требуемых количествах. Габариты могут быть различными и зависят от потребности в бетонном составе. Базовые размеры составляют:

Емкость для бетона или бадью применяют при выполнении различных задач. С ее помощью осуществляются:

  • Заделка швов в фундаменте здания.
  • Штукатурные работы.
  • Выполнение кладки.
  • Небольшой ремонт.
  • Строительство подсобных помещений с небольшими габаритными размерами.
  • Установка ограждающих конструкций.

Замешивание бетона в небольших количествах можно выполнить вручную с использованием лопаты, корыта, сухой цементной смеси, гравия и воды

Изделия для приготовления бетона отличаются длительным периодом эксплуатации при условии очистки внутренней поверхности от остатков цементного раствора, который необходимо в обязательном порядке удалять до застывания. Форма и объем могут отличаться

Задумываясь о конструкции корыта, обращайте внимание на высоту бортов, при небольшом размере которых легче производить замес бетона

Подготовка к изготовлению бадьи

Емкость для самостоятельного изготовления

При желании самостоятельно изготовить емкость для подачи бетона, стоит предпочтение отдавать приспособлению в форме рюмки. Цена такого изделия меньше, чем аналогичного, но имеющего форму туфельки.

В этом случае требуется приобрести:

  • Прокат нужной толщины и качества;
  • Для монтажа конструкции – специальные направляющие;
  • Аппарат для сварки;
  • Отрезной инструмент любого типа.

Усеченный конус — это правильная призма, в основаниях которой диаметры разных размеров.

Инструкция получения заготовки:

По требуемому объему рассчитать параметры конуса:

Размеры усеченного конуса

Формула для расчета размеров корпуса

Определив оптимальные размеры радиусов изделия, подсчитывается его высота.

  • По полученным размерам подготавливается шаблон детали;
  • Шаблон переносится на металлический лист.

Изготовление емкости

Чертеж изделия

При самостоятельном изготовлении бадьи, следует помнить, что материал для емкости постоянно подвергается агрессивному воздействию строительной смеси и увлажнению. Поэтому выбирать прокат желательно из нержавеющей стали или учитывать толщину металла. При этом марка стали должна быть низкоуглеродистая, хорошо подвергаемая сварке.

После переноса шаблона для заготовки конуса на металлический прокат, деталь вырезается с помощью болгарки, вальцуется и сваривается.

Подготовка конусной части

Изготовление каркаса

Чтобы конструкция имела высокую прочность и надежность, полученную емкость нужно посадить в каркас:

  • Для его изготовления можно применять арматуру диаметром 10 мм или 12 мм, профильные или гнутые уголки и швеллера.
  • Собирается куб, у которого основания имеют вид квадратов, сторона которых соответствует верхнему диаметру изготовленной емкости.
  • Длина конструкции равна высоте бадьи. Дополнительно, в нижней плоскости каркаса изготавливается квадрат, со сторонами равными нижнему диаметру конуса.
  • При установке конуса используются элементы, удерживающие его в нужном положении и обеспечивающие жесткость всей конструкции.
  • К каркасу привариваются петли для перемещения изделия краном.

Как изготавливается бадья для заливки бетона туфелька, все желающие могут узнать, просмотрев видео в этой статье.

Самодельная бадья в работе

Часто при возведении зданий или других сооружений, на строительную площадку нужно доставить бетонный раствор, а затем вылить его в специальную емкость. Для этого используется бадья для подачи бетона.

Это поможет упростить процесс строительных работ. Особенно это актуально при бетонировании многоэтажных зданий, когда смесь требуется поднять на большую высоту или в труднодоступные места.

Обзор самых популярных вариантов и их достоинств и недостатков

Как отмечалось выше, в основном используется два вида конструкций, и вам нужно определиться, какой из них подойдет для того или иного строительного объекта

Они различаются множеством характеристик, и важно подобрать оптимальный вариант

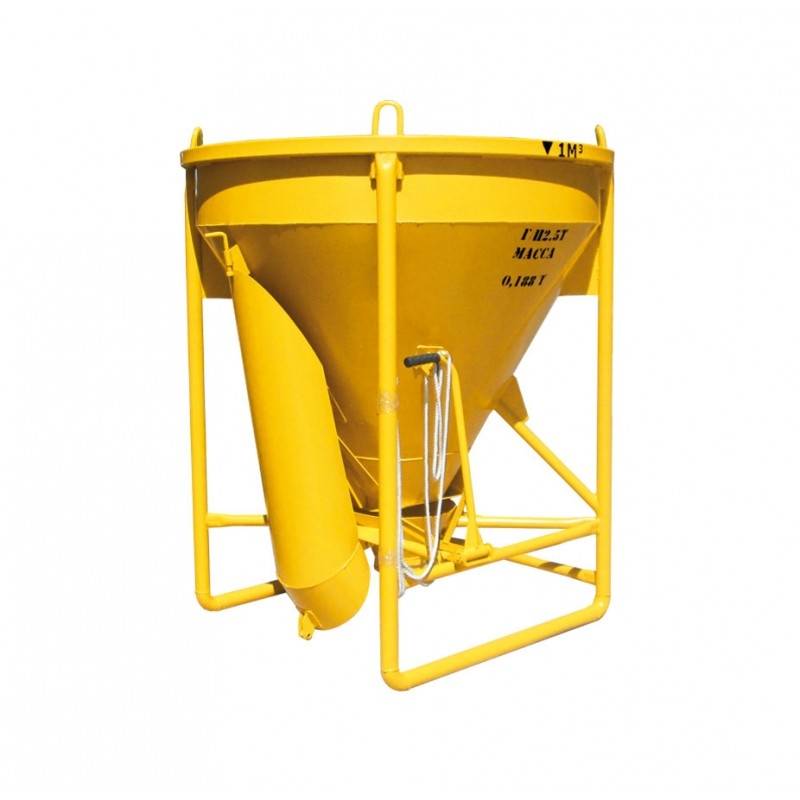

Конструкция типа рюмка

Бадья рюмка для бетона относится к одному из самых простых типов изделий, которое оказывает неоценимую помощь в процессе проведения работ. Но нужно понимать, что изделия данного вида могут отличаться друг от друга, и выбрать конкретный вариант бывает непросто, даже если вы не покупаете, а берете приспособление в аренду. Ведь от правильного решения зависит производительность и удобство работы.

Именно внешний вид и обусловил название рюмка (некоторые называют этот тип колокольчик)

Рассмотрим, на какие критерии следует обратить особое внимание, будь то приобретение нового оборудования или б у агрегатов:

Материал изготовления изделия, чаще всего это сталь, должен быть очень прочным. Недостаточная толщина не обеспечивает нужной надежности

Если выбираете бадью, бывшую в употреблении, то обратите внимание на отсутствие повреждений, иногда их устранение будет стоить больше, чем само изделие.

Также проверьте и другие элементы – каждый узел должен быть прочным и надежным.

Если вам нужно приспособление вместимостью 1 м3 не стоит приобретать вариант в два раза больше: он намного тяжелее, да и работать с ним будет неудобно.

Бадья для подачи бетона данного типа состоит из нескольких основных частей:

  • Основная емкость, выполненная либо просто в форме конуса, либо как конус с цилиндром сверху. Особенности этой системы зависят от необходимой вместимости.
  • Большое значение имеет и опорная система, она может быть самых различных конфигураций. Главное требование к ней – прочность и устойчивость как пустой, так и полной емкости.
  • Очень важная часть конструкции – затвор с рукояткой, с помощью которой выгружается раствор, затвор должен быть прочным, а ручка открывания удобной. (См. также статью Облицовка газобетона: как сделать.)

Удобная рукоятка задвижки – важная часть конструкции

Проушины для крепления конструкции к крану и ее подъема очень важны, так как от этого напрямую зависит безопасность всех, кто находится на строительной площадке.

Важно! Помните, что данный тип конструкции неповоротный, то есть выгрузка производится всегда в одном и том же направлении. Это удобно при заливке однотипных статичных конструкций, но иногда требуется более точное распределение раствора

Конструкция типа туфелька

Это более прогрессивный вариант, но и его цена заметно выше, требования к прочности и качеству материалов для таких конструкций аналогичны вышерассмотренным. (См. также статью Бетонный щебень: особенности.)

Инструкция по проверке изделия своими руками выглядит следующим образом:

  • Вначале внимательно осматриваются все элементы конструкции на предмет надежности и отсутствия повреждений.
  • Если агрегат б/у, то загляните внутрь бункера: если его не очищали, то слой застывшего бетона может создать вам массу проблем.

Данный вид конструкции в силу внешних особенностей называют туфелька или калоша

Данный вариант имеет целый ряд преимуществ:

  • Конструкция изделия поворотная, что позволяет регулировать направление выгрузки бетона и повышает удобство использования бадьи. Именно это преимущество и обуславливает популярность данного типа изделий.
  • На конструкции может присутствовать площадка для установки вибратора, который значительно ускоряет процесс выгрузки и не позволяет бетону налипать на стенки.
  • Еще одно несомненное достоинство – возможность загрузки раствора, как из миксера, так и из самосвала, это может упростить работу и удешевить ее, так как специальный транспорт стоит гораздо дороже обычных грузовиков.
  • При большой вместимости и надежности изделий их масса в незагруженном состоянии относительно невелика, что повышает удобство транспортировки.
  • Загружать такие емкости гораздо проще, так как это делается при горизонтальном положении бадьи (транспортировка производится в вертикальном положении).

Удобство загрузки емкости – еще одно немаловажное преимущество

Особенности бадьи для подачи бетона «Рюмка»

Другой вариант бункера — бадья для бетона «рюмка». Ее еще называют: вертикальная круглая (БВК) или бадья неповоротная — БН. Емкость заполняется бетонной смесью, и транспортируются в вертикальном положении. Для направленной подачи бетона имеет лоток. Затвор челюстного типа легко открывает выпускное отверстие и плотно закрывает его при помощи рычага. БН используется на объектах, где имеются строительные краны.

Описанные варианты конструкций выпускаются различных типов в зависимости от объема бадьи. Он варьирует в пределах от 0,5 до 2,5 кубических метров. С увеличением объема бункера увеличивается грузоподъемность от 2500 кг до 6000 кг и собственный вес изделия от 300 до 1600 кг. Важная характеристика бадьи для бетона цена изделия. Она колеблется в пределах 20 -35 тыс. рублей в зависимости от грузоподъемности конструкций, ценовой политики фирм, производящих эти изделия.

Не стоит забывать и о возможности приобретения оборудования в аренду. Аренда бадьи для бетона, как правило, предлагается фирмами, производящими их. Иногда это более целесообразно, чем покупка бункера. Если устройство для бетонной смеси необходимо для разового использования, то выгоднее будет уплатить за его аренду, чем тратится на покупку бадьи в личную собственность.

В любом случае, бадья для бетона — необходимый элемент строительной техники и оснащения рабочего сектора застроек. Данное изделие обеспечивает транспортировку бетонных смесей в любое место строящегося объекта, расширяет временной интервал их использования, снижает потери материалов за счет дозировки, поддержания смеси в рабочем состоянии и полной выгрузки с помощью электровибраторов. Выбор нужной модели бункера зависит от масштабов строительства, оборудования строительной площадки.

Виды бадей для бетона

На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.

Поворотное устройство для подачи бетона «Туфелька»

Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.

Основные конструктивные элементы:

  • Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
  • Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
  • Привод секций;
  • Рама.

Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.

Бадьи для подачи бетона конструкции «Рюмка»

«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.

Основные конструктивные элементы:

  • Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
  • Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
  • Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.

Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).

«Ящик растворный»

Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».

  • «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
  • «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
  • «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.

Самостоятельное изготовление бадьи

При желании подобные емкости для подачи смесей можно сделать своими руками. Наиболее простыми в изготовлении являются бадьи для бетона в форме рюмки. Для производства понадобится только прокат достаточной толщины и качества, направляющие, сварочный аппарат и любой отрезной инструмент.

Подготовка чертежа

При самостоятельном изготовлении и домашнем использовании объем емкости лучше выбирать небольшой, около 0,5 м3. Именно поэтому нет необходимости выполнять верхнюю цилиндрическую часть корпуса, увеличивающую скорость загрузки бадьи.

Усеченный конус фактически при раскрытии фигуры представляет собой правильную призму, в основании которой лежат верхний и нижний диаметры. Рассчитав параметры конуса по заданному объему, можно получить характеристики призмы. Полученную деталь необходимо перенести на металлический прокат.

Резка заготовки и сварка конструкции

Изготавливая бадью своими руками, нужно помнить, что металл для емкости должен выдерживать агрессивное воздействие среды строительной смеси и постоянное увлажнение. Поэтому следует выбирать прокат из нержавеющей стали.

После переноса чертежа на материал, полученная заготовка вырезается и сваривается. С резкой металла может справиться обычная болгарка, а сварку лучше всего вести высокотемпературную или выбрать прокат, хорошо поддающийся обычной сварке.

Изготовление каркаса

Полученную емкость необходимо посадить в каркас, который усилит всю конструкцию. Для его создания можно использовать арматуру с диаметром прута 10 или 12 мм. Варится куб с основаниями в виде квадратов, сторона которых равна верхнему диаметру емкости. Длина направляющих соответствует высоте бадьи. В нижней плоскости куба выполняется квадрат, стороны которого равны нижнему диаметру конуса.

Для усиления емкости от углов верхнего основания к углам нижнего малого квадрата привариваются направляющие, на которые будет опираться конус. После изготовления всех элементов, емкость приваривается к каркасу, а также дополнительно выполняются петли для работы с краном.

Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.

Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.

Конструкция

Бадья для заливки бетона должна включать в себя:

  1. Загрузочный бункер.
  2. Шибер.
  3. Лоток.
  4. Механический затвор.
  5. Управляющие рукоятки.
  6. Фиксаторы (только для поворотных моделей).
  7. Сварную опорную раму (для неповоротных моделей).
  8. Петли для транспортирования мостовым или башенным краном.

Бадьи особо большой ёмкости, которые производятся по индивидуальным заказам, могут оснащаться подвесными люльками для рабочих, управляющих процессом заливки бетонных конструкций.

Стандартными формами бадей для бетона являются «туфелька» или «калоша» (обозначает поворотную конструкцию с бункером в виде усечённого конуса или пирамиды) и «рюмка» или «колокольчик» (относится к изделиям неповоротного исполнения с вертикальной схемой загрузки).

Каждый из вариантов исполнения имеет свои преимущества и недостатки.

В неповоротных моделях от БН-0,5 до БН-3,0 используется как вертикальный, так и горизонтальный способ загрузки рабочей смеси, с использованием лотка в нижней части бункера. При этом коническая форма бункера применяется чаще: ёмкость пирамидального бункера при тех же габаритах несколько выше, однако удобств при изготовлении и последующей очистке внутренней поверхности от остатков бетона гораздо больше. Для небольших бадей нижний лоток открывается вручную, а в остальных случаях привод обеспечивается шестерёнчатым челюстным затвором. Цена таких изделий стартует от 20000 руб., при комплектации люлькой – от 26000 руб.

Применение бадей для заливки бетона типа рюмка и колокольчик особенно эффективно при монолитном бетонировании, поскольку конструкция предусматривает применение бетононасоса с рукавом.

Поворотные бадьи для подачи бетона «туфельки» дороже, однако этим перечень их недостатков и исчерпывается. При подаче на стройплощадку «туфелька» может быть зафиксирована под определённым углом к опорной поверхности, что облегчает работу: путём разворота и наклона бадьи регулируется скорость выдачи бетона из неё. Поскольку «туфельки» универсальнее, то и площадь поперечного сечения воронки для них больше.

Следует отметить, что загрузка бетона в бадью рассматриваемого типа производится только в горизонтальном положении. При этом процесс заполнения ёмкости может производиться не только из специализированного автотранспорта, но и из обычного самосвала. Цены на поворотные бадьи для бетона размерной линейки БП — от 38000 руб. за изделие ёмкостью 1 м3, до 92000 руб. – для изделий ёмкостью  3 м3.

Назначение и разновидности бадьи

Бадья для бетона имеет вид устройства для сохранения бетонного раствора на короткое время. Ее задействуют на строительных площадках и применяют вместе со специальной техникой. Она значительно упрощает работы по заливке бетона, подавая быстро большие и малые объемы смесей, выполняя дозированную выгрузку в нужном месте.

По конструкции, объему и массе бадьи отличаются. Выпускают их в двух основных видах:

  • поворотная («рюмка»);
  • вертикальная неповоротная («туфелька»).

Изготавливают оба варианта из листовой стали, соединяя сварными швами тару для раствора. Чтобы поднять бадью на высоту, необходимо использовать автокран либо козловой кран, оснащенный достаточно длинной стрелой. Функциональные возможности такой тары:

  • ускоренный процесс разгрузки рабочей смеси;
  • доставка больших объемов бетонного раствора к нужным точкам заливки;
  • кратковременный период хранения бетонного состав в емкости.

Нельзя путать бадью для подачи бетона с барабанными емкостями, имеющими свойство вращаться. В базовую комплектацию конструкций входят:

  • загрузочный бункер для подачи бетона;
  • рукав или лоток;
  • заслонка;
  • механический затвор;
  • управляющие рукоятки;
  • фиксаторы, используемые только в поворотных изделиях;
  • сварная опорная рама в конструкциях вертикального типа;
  • петли монтажные для транспортировки башенным либо мостовым краном.

https://www.youtube.com/embed/PFnpEbetdWs

Рюмка или колокольчик

Такой тип конструкции относится к неповоротным моделям. Емкость для заливки бетона «рюмка» отличается цилиндрической формой с конусом. Она вертикально осуществляет поступление бетона. Засчет опорной системы в виде широких колец внизу основания достигается ее устойчивость. Кольца могут отличаться по своей конфигурации. Такая характеристика характерна для пустой емкости и для заполненной.

Загрузка бетонной смеси происходит через верх, когда рабочий состав подается из самосвала. В этом случае процесс работы упрощается с заниженными изделиями. Модели обычной комплектации оснащены замковыми соединениями по типу челюсти. Они располагаются внизу конуса. Для удобства подачи рабочего раствора также используются опции в виде:

  • воронки;
  • прицепного лотка;
  • крепежных элементов для гибких шлангов.

Бадья «колокольчик» предназначена для загрузки бетона в однотипные и монолитные строительные конструкции. Их выбирают при работе со смесями повышенной жесткости.

Бадья в виде туфельки

Эта разновидность относится к поворотным типам и выглядит в виде конструкции с изменяющейся геометрией от 1 до 4 м3. Отверстие по приему состава выделяется прямоугольной формой. Загрузка выполняется горизонтально, что гарантирует устойчивость и простую эксплуатацию.

Внешне она имеет сходство с усеченной и сужающейся пирамидой. Воронка для выгрузки закрывается затвором, как и у «колокольчика» для бетона. Корпус емкости усиливается металлическими элементами. Способность к устойчивости и защищенность к повреждениям обеспечивает специальная рама.

«Туфелька» имеет особенность — размещение вибратора в любой из сторон емкости. Такая характеристика продлевает длительность использования бетона, если его нужно кратковременно сохранить. Благодаря такой особенности, смесь становится лучше, и упрощается процесс ее подачи с наличием соответствующей площадки.

Еще одно немаловажное преимущество — подсоединение вибратора. Он не дает бетону оставаться на внутренней части стенок емкости. Выгрузные воронки у «туфелек» могут быть разными: от шиберных до двухсекционных

С помощью системы рычагов происходит управление. Благодаря форме бадьи, можно прямо на площадке приготовить бетон, а также добавить необходимые компоненты

Выгрузные воронки у «туфелек» могут быть разными: от шиберных до двухсекционных. С помощью системы рычагов происходит управление. Благодаря форме бадьи, можно прямо на площадке приготовить бетон, а также добавить необходимые компоненты.

Строительная бадья для бетонных смесей ‘Туфелька’.

Устройство для перемещения сыпучих грузов — это кюбель. У нас вошло в обращение старое слово бадья, которое действительно больше подходит к обозначению описываемой конструкции.

Переносный бункер-бадья для растворной бетонной смеси.

Строительными организациями используются не один тип бадьи, которые отличаются между собой конструкцией и внутренним объёмом.

Описание с фрагментами личных чертежей бадьи для бетонной смеси ‘Туфелька’ предлагается в следующем описании.

Изготовление бадьи(кюбеля) основывалось на документах ГОСТа 21807-76 с соблюдением указанных параметров и рекомендаций.

Бадья для бетонной смеси типа ‘Туфелька’ пока что самая удобная в пользовании. Её загрузочное отверстие выполнено под размер для загрузки непосредственно с бетонного миксера или бетономешалки. Загрузка бетонного раствора производится, когда бадья находится в горизонтальном положении. Затвор в это время находится в закрытом состоянии. После загрузки бадья с раствором подаётся подъёмным краном или тельфером к месту технологического процесса, где рабочие используют бетонную растворную смесь дозировано или всю сразу.

Описание конструкции переносного бункера ‘Туфелька’ для бетонной смеси.

Бадья ‘Туфелька’ изготавливается объёмом от 0,5м 3 до 8м 3 . Самостоятельно можно изготовить бадью под любой необходимый объём.

Вот пример нашей бадьи для бетонного раствора.

Корпус бункера изготовлен из горячекатанного листового металла толщиной 6mm из стали марки ВСт3пс по ГОСТу 380. При изготовлении бадьи бо́льшего объёма толщину стенок необходимо увеличивать. Весь периметр корпуса усилен металлическим уголком 45х45х5(ВСтп3с Гост — 380), выполняющего роль рёбер жёсткости, а в нижней части конструкции бадьи рама из уголка выполняет роль крепёжной площадки под затворную заслонку. На одной из стенок корпуса бадьи расположена площадка под низковольтный электровибратор.

Заслонка затвора бадьи поворотная, сегментного типа, легко дозирует поступление бетонной смеси и надёжно удерживает бетонный раствор в бункере бадьи от самопроизвольного опорожнения. При движении заслонки не происходит её заклинивание от попадания в механизм единичных составляющих бетонного наполнителя(щебень, гравий, шлак,керамзит), так как заслонка во время закрывания скользит по направляющим шеи затвора и выталкивает наружу излишки раствора и всё попавшее в зазор между затворной заслонкой и краем шеи затвора.

Фиксатор рычага затвора на чертежах не указан. Он может быть любого типа.

Рычаг чем длиннее, тем легче, но тем и менее удобен. Короткий рычаг удобнее, но ним тяжело управлять затворным механизмом. Управление необходимо сделать таким, что бы усилие направленное на рычаг при закрытии затвора бадьи не превышало 6кгс(60Н).

Все конструктивные части бадьи, кроме бункера, сделаны съёмными и в любой необходимый момент их можно заменить или отремонтировать. Конечно, Ваша бадья ‘Туфелька’ может быть собрана на сварном соединении, но сразу предупрежу, что на стройке иногда инвентарь ломается. Упадёт бадья с некой высоты. Деформируется. А если она с раствором будет? Вот тут разборные соединения как раз к месту будут. Заме́ните или отремонтируете лишь повреждённую часть. Всё затрат меньше будет.

Как и другой строительный инвентарь бадью после эксплуатации необходимо очищать от раствора и обязательно мыть затвор и его механизм. Осмотреть внешне на предмет наличия трещин, надрывов и состояние подъёмных петель.

Напоминаю, чертежи любительские и сделаны для личного архива, но по просьбе, обращённой ко мне не один раз, делюсь со всеми его фрагментами.

Критерии выбора бадей для подачи бетона

При вдумчивом выборе бадьи для бетона обращают внимание на несколько основных параметров. Каждый из них имеет значение, но многое зависит и от особенностей, условий выполнения работы, поставленных задач

Основные факторы выбора бадей для бетонного раствора:

  • Емкость бункера – серия БН начинается с 0.5 кубических метров, серия БП – с 1. Градация объема составляет 0.2 кубических метра.
  • Толщина металла бадьи – важный параметр, особенно если конструкцию планируется использовать долго. Тонкий металл может не выдержать плотной смеси, быстро износится. Лучше выбирать бадью из максимально толстого металла.
  • Качество окраски и обработки всех поверхностей – атмосферные краски порошкового типа гарантируют герметичность покрытия минимум на 12 месяцев в любых условиях и долговечность всех деталей.
  • Комфорт в эксплуатации и транспортировке – так, мастера советуют при небольших объемах в 0.5 кубометра выбирать конструкцию типа «туфелька».

Вес самой бадьи – параметр важен не всегда, но и на него нужно обратить внимание.
Дополнительные опции – полезными будут наличие площадки для эксплуатации вибратора (удастся быстрее выгружать бетон и понизить трудоемкость очищения бункера внутри).
Тип механизма раскрытия челюстей затвора – актуально для неповоротных моделей, влияет на комфорт.
Отсутствие дефектов – важно при покупке б/у бадьи, и также для определения заводского брака.
Наличие рукавов и насоса – важно в моделях типа «колокольчик/рюмка».
Форма транспортирующих проушин – должны быть максимально удобными для произведения транспортировки бадьи кранами/вилочными погрузчиками.

Если планируется разовая заливка или небольшой объем работ, можно арендовать бадью, что обойдется намного дешевле

Выбирая арендованную емкость, нужно обращать внимание на наличие/отсутствие вмятин, дефекты петель, повреждения покрытия. При условии реализации больших объемов работ мастера нередко используют одновременно два разнотипных изделия – каждую бадью устанавливают недалеко от формы и разгружают машину активнее

«Туфелька» актуальна для работы с сыпучими материалами (щебень, песок) при выполнении подушки для основания. Да и воронка у модели шире, чем и «рюмки».

Критерии выбора бадей для подачи бетона

Приобретая новое изделие, обращают внимание на следующее:

  1. На желаемую ёмкость бункера: для бадей серии БН она начинается от 0,5 м3, для бадей серии БП – от 1 м3. Градация объёма – через каждые 0,2 м3.
  2. На толщину металла бункера: тонколистовой прокат существенно уменьшит срок службы изделия, учитывая достаточно высокую плотность бетонных смесей и условия эксплуатации изделий на стройплощадке.
  3. На качество окраски всех поверхностей: применение атмосферостойких порошковых красок не только обеспечивает герметичность покрытия в любых атмосферных условиях (минимум на год), но и гарантирует долговечность применения оснастки.
  4. На присутствие дополнительных опций в конструкции бадьи. В частности, наличие площадки для установки вибратора (для изделий типа колокольчик и туфелька) приводит к ускорению процесса выгрузки бетона и снизит трудоёмкость последующей очистки внутренней поверхности бункера. Для неповоротных исполнений удобство выгрузки определяется также типом механизма раскрытия челюстей затвора.
  5. Форма транспортирующих проушин. Она должна быть удобной для использования при транспортировании бадьи не только кранами, но и вилочными погрузчиками.

При периодических бетонных работах бадьи для заливки бетона обычно не приобретают, а арендуют. Арендованная ёмкость не должна иметь вмятин на внутренней поверхности бункера, повреждений покрытия и дефектов транспортных петель.

https://www.youtube.com/watch?v=K1qbU2amRPw

Электромуфтовый сварочный аппарат. Свариваем ПНД трубы

Грейферный ковш. Стальные челюсти спецтехники

Конструкция

Бадья для бетона и раствора любого типа из цемента предполагает определенную конструкцию. Практически все емкости данного типа оснащены: шибером, загрузочным бункером, механическим затвором, лотком, фиксаторами (исключительно для моделей с поворотом), управляющими рукоятками, сварной опорной рамой (только для моделей с отсутствием поворота).

Также конструкция оснащается петлями для возможности транспортирования башенным/мостовым краном. Бадьи очень большого объема, создаваемые по индивидуальному чертежу, дополнительно могут предполагать наличие подвесных люлек для рабочих, которые управляют процессом загрузки бетонного раствора в опалубку.

Существует всего два варианта стандартной конструкции – это «калоша/туфелька» (с возможностью поворота и бункером в форме пирамиды или конуса) и «колокольчик/рюмка» (неповоротная модель с загрузкой вертикального типа). Оба варианта обладают определенными плюсами и минусами, о чем будет ниже. Пока же стоит рассмотреть обе конструкции.

Неповоротные модели от БН-0.5 до БН-3.0 могут быть реализованы как с горизонтальным, так и с вертикальным методом загрузки смеси, когда лоток расположен в нижней части емкости. Коническую форму выбирают чаще: при тех же объемах бадья получается немного выше, предлагает более комфортное приготовление бетонной смеси и удаление ее со стенок после заливки.

В небольших бадьях обычно нижний лоток открывают вручную, для больших моделей предусмотрен привод с шестеренчатым челюстным затвором. Такие изделия стоят дороже, нередко комплектуются люлькой для рабочих.

Бадья для бетона «рюмка/колокольчик» особенно эффективна в работах, связанных с монолитным бетонированием, так как конструкция дает возможность использовать бетононасос и рукав, что упрощает и ускоряет заливку больших объемов бетона.

Поворотные бадьи типа «туфелька» более дорогие, но это единственный их минус. Такую конструкцию можно зафиксировать под нужным углом, облегчив работу и регулируя скорость и направление подачи бетона путем наклона и разворота емкости. «Туфельки» традиционно считаются более универсальными за счет большей площади поперечного сечения воронки.

Загрузка бетона в емкость данного типа выполняется только горизонтально, наполнять можно как из спецтранспорта, так и из обыкновенного самосвала. Цены на бадьи достаточно высокие, но они оправданы большой емкостью и комфортом в эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
