Обзор бензопилы Тайга ТБП 4000 и ее модификаций

Устройство

Тайга 245 современная бензопила, выполненная в пластиковом корпусе из ударопрочного материала. Не боится падений, ударов средней силы, т.к. основная часть элементов изготовлена из металла. Стоит отметить ее большой вес – 8,95 кг не считая топлива. Аналогичные пилы весят существенно ниже.

Размеры пилы: 900 х 280 х 300. Поставляется в комплекте с пильной гарнитурой на базе 40 сантиметровой шины и цепи с шагом 9,3 мм.

В основе бензопилы Тайга лежит 2-х тактный бензиновый двигатель мощностью 2,6 кВт, которая достигается при вращении коленвала 7000 об/мин. Рабочий объем составляет 75 кубических сантиметров. Цилиндр поршневой группы не закален, это снижает ресурс мотопилы. Данный критерий важен для больших объемов работ, где пила долгое время работает под нагрузкой, практически без остановки. В бытовом применении не критично — закален поршень или нет. Размер поршня составляет 50 мм в диаметре. Производитель рекомендует пользоваться бензопилой не более 40 минут, по истечении данного времени инструмент должен отдохнуть.

Бензопила безопасна для окружающей среды при условии использования с маслами специального назначения.

В Тайге 245 применяется универсальное моторное масло, как для цепи, так и для двигателя. Разбавляется в пропорции 1 к 20. Да, да именно 1/20 – это отличительная особенность пилы Тайга 245. Марка бензина – АИ-92. Как было отмечено выше, для смазки цепи применяется то же масло, что и в двигатель. В летний период масло стоит разводить бензином в пропорции 1/4. По отзывам многих владельцев пилы, для смазки цепи можно использовать отработанное масло (отработку), например из двигателя автомобиля.

Технические характеристики и описание конструкции бензопилы

Двигатель и топливная система

Бензопила Тайга 214 оборудована двухтактным двигателем внутреннего сгорания с объемом 75 см 3 , цилиндр которого расположен перпендикулярно шине бензопилы. Максимальная частота вращения коленчатого вала составляет 7 тыс. об/мин, что является достаточно скромным показателем по сравнению с аналогами импортного производства. Мощность инструмента в режиме максимальных оборотов составляет 2,6 кВт или 3,5 л. с. это позволяет использовать на нем шину с рабочей длиной 38 см.

Для работы Тайга 214 использует смесь бензина с маслом для двухтактных двигателей. Расход топлива 600 г/кВт, ч. Пропорция топливной смеси составляет двадцать частей бензина к одной части масла.

Топливная система состоит из карбюратора, топливной магистрали и фильтра. Топливный фильтр устанавливается в баке. Карбюратор в бензопиле Тайга применяется однокамерный, мембранный со встроенным топливным насосом.

Диафрагма топливного насоса приводится в движение воздушным импульсом из картера. На карбюраторе имеется три регулировочных винта, один из которых отвечает за настройку холостого хода, два других за работу на малых и максимальных оборотах.

Также карбюратор имеет воздушную заслонку с подсоединенным к ней рычагом управления, с помощью него оператор имеет возможность регулировать подачу воздуха при запуске холодного двигателя.

Шина и цепь

В стандартной комплектации, шина бензопилы Тайга 214 оборудована ведомой звездочкой, установленной на амортизационной вкладке и соединенной с основной шиной посредством соединения в паз с упором на металлические пружины, что делает её работу достаточно мягкой и немного увеличивает ресурс.

Допустимо устанавливать и цельную шину как на импортных аналогах. Цепь имеет шаг 9.3 мм.

Шина устанавливается с противоположной стороны от стартера непосредственно на картер и прижимается крышкой-корпусом тормоза пильной цепи при помощи двух гаек. Винт регулировки натяжения цепи расположен в месте установки шины.

Система зажигания

На бензопиле тайга 214 установлено бесконтактное магнитное зажигание с углом опережения в 30 градусов при максимальных оборотах бензопилы. Состоит оно из маховика установленного на коленчатом валу двигателя и корпуса, установленного на картере. В корпус зажигания вмонтирован трансформатор, катушка-генератор и диодный мост, отвечающие за качество искрообразования.

На Тайгу 214 устанавливается свеча зажигания модели АМ 17 В, оптимальный зазор на её контактах составляет 0,6–0,7 мм. На конце высоковольтного провода установлен защитный колпачок, сам провод защищен экранирующим материалом.

Система смазки

Смазка для цепи подается из масляного бака по магистралям при помощи плунжерного насоса, установленного в основании ведущей звездочки. Подача осуществляется в автоматическом режиме и увеличивается пропорционально увеличению оборотов двигателя бензопилы. В качестве смазки рекомендуется применять масла, обладающие высокими адгезионными характеристиками.

Емкость масляного бака составляет 0,25–0.3 литра.

Смазка деталей двигателя (поршень, подшипники коленчатого вала) происходит за счет масла, разбавленного в бензине, именно по этой причине недопустимо использовать в двухтактном двигателе чистый бензин.

Сцепление и тормоз пильной цепи

Усилие от двигателя на ведущую звездочку инструмента передается через центробежное сцепление, которое состоит из ведущей части и ведомой. Сцепление в сборе, при помощи левосторонней резьбы устанавливается на коленчатый вал с противоположной стороны от маховика. При увеличении количества оборотов, ведущая часть сцепления под действием центробежной силы разжимается и соприкасается с ведомой частью, тем самым приводя её в движение.

Преимущества и недостатки

• Бензопила Тайга 245 отличается от современного бензопильного импорта, неприхотливостью к качеству ГСМ, простым обслуживанием, высоким уровнем ремонтопригодности, минимальными эксплуатационными издержками.
• В качестве моторного и цепного материала могут использоваться зимние и летние машинные масла отечественного ассортимента.
• Минимум пластиковых комплектующих положительно сказывается на механической прочности инструмента, надежности нагруженных узлов и агрегатов.
• Пила Тайга не имеет существенных ограничений по эксплуатационным нагрузкам, поэтому может использоваться для работы с плотной и мерзлой древесиной диаметром 300-350 мм.

Недостатком до настоящего времени считается большой, по отношению к аналогичным моделям других брендов вес. Оставляет желать лучшего ресурс цилиндра и шатунно-поршневой группы.

В изначальном фирменном оснащении эта бензопилы марки Тайга оборудована надежным 2-тактным силовым агрегатом, укомплектованным цельнометаллическим коленвалом, хромированным рабочим цилиндром и поршнем с двумя штатными кольцами. Для снижения колебания работающего мотора под ним расположены 6 резинометаллических пружин.

Технические характеристики бензоинструмента Тайга 3650 включают:

• мощность ДВС – 4,9 л. с.;
• топливный/масляный резервуар – 550/260 мл;
• длина шины/шаг цепи – 45 см/0,325″;
• вес с гарнитурой и заправленными баками – 6,65 кг.

Эта популярная модель предварительно комплектуется фирменной шиной и режущей цепью, смазка которых происходит под контролем масляной помпы. Ее производительность можно отрегулировать в зависимости от конкретных задач. Натяжение цепи выполняется при помощи отдельно установленного бокового винта.

• Все без исключения версии бензопилы Тайга производятся на базе недорогих отечественных деталей и других комплектующих.
• Бензопилы бренда Тайга характеризуются неприхотливостью в обслуживании, не требуют применения дорогостоящих моторных и цепных масел.
• Относительно большой вес инструмента компенсируется стойкостью к механическим внутренним и внешним воздействиям.
• Восстановлению работоспособности неисправного бензопильного оборудования бытового и профессионального класса, способствует высокий уровень ремонтопригодности и большой ассортимент запасных частей.
• Отпускная цена фирменных запасных частей и комплектующих в несколько раз ниже стоимости импортных аналогов.

Регулировка карбюратора

Работа в заданной инструкцией последовательности производится после очистки фильтра воздухозаборного устройства, на предварительно прогретом до рабочей температуры двигателе.

Вращением соответствующих винтов количества и качества состав поступающей в двигатель бензино-воздушной эмульсии приводится в пропорцию 16:1.

Работа бензопилы на богатой или бедной смеси приводит:

• к падению мощности;
• перерасходу топлива;
• ухудшению приемистости и нестабильности холостых оборотов.

Если настройка топливной системы не дала должного результата, необходимо снять и промыть карбюратор с обязательной чисткой жиклеров, проверить состояние герметизирующей прокладки.

Причиной нестабильной работы силового агрегата может быть пережатый топливопровод или грязный топливный фильтр.

БП-3850

Бензопила БП-3850 внешне немного отличается от предыдущих моделей, но конструктивных отличий нет.

Цвет БП-3850 желтый, мощность двигателя 3850 кВт. Она немного легче, вес 5,5 кг. В стандартной комплектации поставляется с шиной 45 см. По отзывам пользователей, бензопила хорошо режет древесину диаметром до 50 см, в не зависимости от её плотности.

Предлагаем обзор бензопилы Тайга БП 3850. На видео показана новая бензопила Тайга, комплектация, рассказано про характеристики и применение. Обзор снят квалифицированным специалистом по продаже бензотехники.

Регулировка карбюратора бензопилы Тайга 214

Регулировку карбюратора необходимо проводить в период обкатки, для снижения максимального количества оборотов двигателя, а также в зимний период и возникновении неисправностей, связанных с качеством топливной смеси и её количеством. Для регулировки потребуется небольшая шлицевая отвертка.

Винт регулировки холостого хода обозначен буквой «Х», винт низких оборотов «Р», оставшийся винт отвечает за количество и мощность на максимальных оборотах.

Для первичной регулировки необходимо винты низких и высоких оборотов установить в положение 1¼ от полностью закрученного состояния, после чего запустить бензопилу, дать ей прогреться и провести окончательную регулировку винтов до получения максимальных оборотов и мощности.

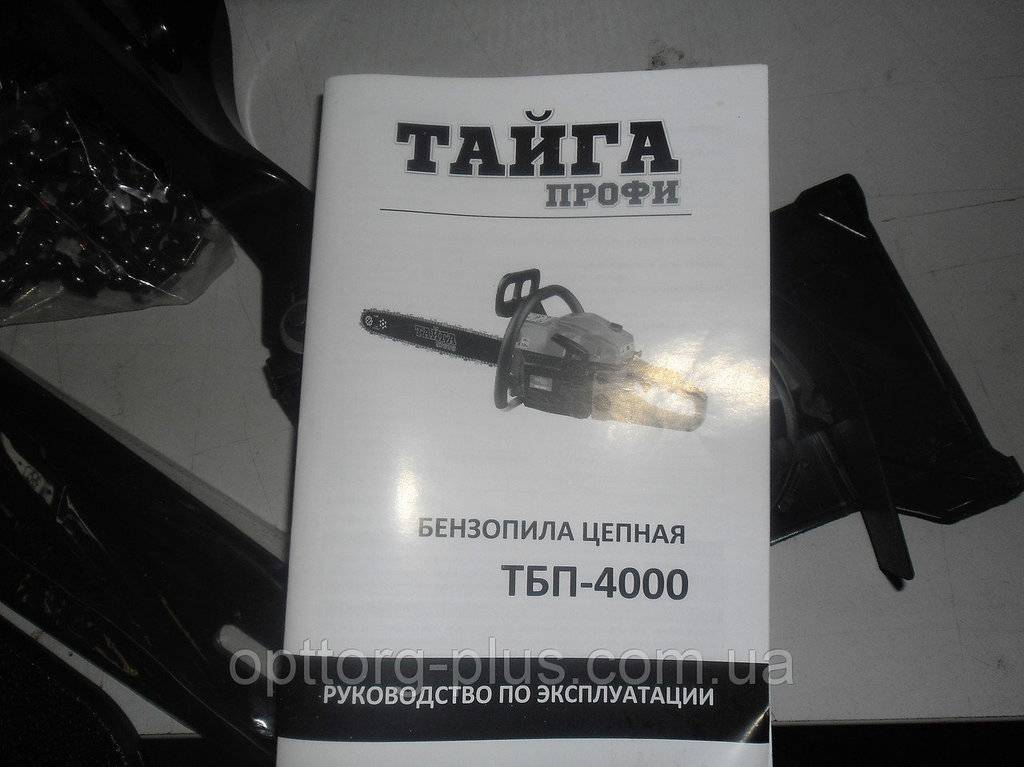

Инструкция по эксплуатации

Инструкцию по эксплуатации включает следующие пункты:

• Рекомендации по работе с устройством.
• Рекомендации по использованию топливной смеси. Для заправки бензопилы необходимо приготовить специальную смесь, четко придерживаясь пропорции. Для топлива нужно смешать бензин АИ-92 с некоторой частью масла. Если не соблюдать правильные и необходимые соотношения компонентов, существует риск появления нагара на цилиндре, что негативно скажется на службе бензинового пильного инструмента.
• Техника безопасности.
• Рекомендации по проведению технического обслуживания.

Первый запуск и обкатка

Когда топливная смесь готова, производится сборка натяжка цепи. Топливный и масляные баки заполняются соответствующими жидкостями. Цепная пила заводится, оператором производится регулировка оборотов холостого хода и контроль подачи смазки на цепь.

Для обкатки необходимо: смешать топливную смесь в соотношении 50/2, использовать пониженные нагрузки на мотор (не более 50 %), производить обкатку в период, равный использованию 4 полных баков топлива.

Техническое обслуживание

Проведение технического обслуживания включает:

• своевременную замену масла и топливной смеси (раз в 3-4 недели);
• проведение осмотра на наличие неисправностей до и после работы;
• чистку деталей конструкции;
• замену деталей.

В качестве элементов для замены рекомендуется выбирать оригинальные детали или же аналогичные других производителей. Что касается масла, то отлично подойдут смеси для двухтактных двигателей.

Основные неисправности и способы их устранения

Поломка	Причина	Решение
Пила не заводится или постепенно глохнет.	Возникновение засоров в топливной системе или карбюраторе. Попадание масла в топливную мембрану. Неисправна свеча или модуль зажигания.	Осмотреть и прочистить элементы конструкции. При необходимости заменить вышедшие из строя элементы, свечу или модуль. Заправить двигатель топливной смесью и обкатать на холостом ходу.

Совет! Исправная свеча будет иметь песочный цвет до её очистки.

Не работает топливный фильтр.
Возникновение загрязнения топливного фильтра.
Заменить топливный фильтр. Проводить процедуру замены рекомендуется каждый 3 месяца.

Цепь вращается без остановки.
Неправильная регулировка карбюратора, лопнула пружина сцепления.
Осмотреть двигатель и карбюратор, систему зажигания. Заменить пружину сцепления и отрегулировать карбюратор. Для проверки запустить на холостом ходу.

В зависимости от модели поломки могут отличаться. Из-за отсутствия дополнительных систем более старые модели выходят из строя реже, но требуют частой регулировки карбюратора. Стоит отметить, что у всех моделей предусмотрена возможность заточки пильной цепи, что уменьшает частоту ее замены.

Базовая комплектация бензопилы Тайга

Многие источники утверждают, что Тайга – это российский бренд, а бензопилы и другая техника этой компании производятся в России. Это не полностью соответствует истине. Действительно, холдинг Тайга был создан на основе Пермского машиностроительного завода им. Дзержинского (ЗИД). Впрочем, сегодня нет никаких сведений о том, что завод работает и выпускает какую-либо продукцию. Производственные мощности компании локализованы на территории Китая, где в заводских условиях производится бензопилы Тайга 6300 профи.

Бензопила Тайга Профи 6300

Следует отметить, что в последнее время качество инструментов Тайга значительно улучшилось, в том числе за счет использования японских комплектующих, в частности топливной системы Walbro. Пила сертифицирована в России и отвечает всем современным стандартам по качеству и безопасности.

Комплектация:

• Фирменный картонный ящик для хранения и транспортировки инструмента;
• Паспорт, гарантийный талон и русскоязычный мануал;
• Корпус изделия с одноцилиндровым бензиновым мотором;
• Направляющая шина (45 см./ 18″);
• Защитный кожух для шины;
• Пильная цепь (3/8″);
• Комплект универсальных монтировочных ключей;
• Специальная емкость для приготовления топлива.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» — нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Обзор характеристик различных модификаций

Линейка цепных агрегатов Тайга включает агрегаты:

• для домашнего применения (работы на малой мощности, до 1,7 кВт);
• полупрофессиональные (работы на средней мощности, до 3 кВт, с интенсивными регулярными эксплуатационными нагрузками);
• профессиональные (работы на большой мощности, до 6,5 кВт);
• бензиновые пилорамы Тайга с автономными двигателями и максимальным КПД выхода пиломатериала (работы на мощности до 20 кВт).

Технические характеристики бензопилы Тайга соответствуют требованиям безопасности, конструкция имеет большой прочностной запас и стойкость к любым нагрузкам.

Тайга-214

Для бензопилы Тайга-214 характерны:

• продолжительная автономная работа;
• малый расход топлива;
• способность распиливания деревьев диаметром до 30 см;
• стабильность тяговых показателей;
• автоматическая подача масла насосом плунжерного типа.

Параметры цепного агрегата:

• мощность 2-тактного двигателя — 2,5 кВт;
• объем цилиндра — 65 см³;
• длина шины — 38 см;
• бак для масла — 0,25-0,3 л;
• бак для топлива — 0,8 л;
• масса — 8,8 кг;
• размеры — 857х280х272 мм.

В сравнении с бензопилой Тайга-245, в технические характеристики которой входят более мощные параметры, 214 модель неприхотлива к горюче-смазочным материалам.

Тайга-245

Цепная модель Тайга-245 полупрофессионального класса из-за низкой отказоустойчивости не нашла широкого распространения в производственных масштабах, но благодаря высокой производительности и способности выполнять распиловку любой сложности применяется в быту. Она имеет такие особенности:

• большой вес, около 9 кг;
• система запуска ручным стартером, остановка — тумблером;
• упрощенная регулировка карбюратора беспоплавкового типа с вмонтированным регулятором давления и подкачивающим мембранным насосом;
• опережение зажигания от магнето ЭМ-2 АМ-17В;
• способность валки деревьев объемом 0,35 м³.

Технические характеристики советской пилы Тайга-245:

• мощность бензопилы — 2,6 кВт;
• тип двигателя — 1-цилиндровый 2-тактный;
• емкость бака для топлива — 0,7-0,8 л;
• емкость масляного резервуара — 0,25-0,35 л;
• производительность — 70 см²/с;
• расход топлива на максимальной мощности — 600 г/кВт*ч.

Комплект пильной гарнитуры включает:

• универсальную цепь с шагом 9,3 мм;
• пильную шину длиной 40 см.

Тайга-3850

Бензопила БП-3850 — агрегат мощностью 3,85 кВт, имеющий такую оснастку:

• систему быстрого запуска при низких температурах окружающей среды;
• подкачивающую помпу;
• пильную шину длиной 45 см;
• автоматическую систему смазки цепи;
• антивибрационную систему;
• настраиваемый масляный насос;
• механизм защиты от перегрева;
• хромирование рабочей поверхности цилиндра.

Заправочные емкости:

• бака для топлива — 0,55 л;
• бака для смазки — 0,26 л.

Сейчас читают: Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Технико-эксплуатационные параметры профессиональной бензопилы Тайга-4000:

• мощность — 4 кВт;
• скорость на холостом ходу (ХХ) — 2800 об/мин;
• рабочий объем — 58 см³;
• длина шины — 45 см;
• шаг цепи — 0,325»;
• емкость топливного бака — 0,55 л;
• объем бака для смазки цепи — 0,26 л;
• масса — 7,6 кг.

Главными достоинствами модели являются:

• повышенный моторесурс;
• изготовление из противоударного пластика;
• наличие нейлонового фильтра;
• богатая комплектация — 2 шины на 72 звена и 2 цепи 18».

Тайга-4500

Бензиновый агрегат серии 4500 оборудован центробежной очистительной воздушной системой и механизмом аварийной остановки инерционного типа, что снижает вероятность обратного удара, приводящего к травматизму.

От предыдущей пилы ТБП-4000 модель 4500 отличается только увеличенной на 500 Вт мощностью. Дизайн, цвет и эксплуатационные показатели аналогичны.

Тайга-6300

Бензиновый инструмент класса Профи ТБП-6300 обладает высокой степенью сборки на базе 2-тактной силовой установки мощностью 6,3 кВт, укомплектован поршневой группой с хромированным напылением и 2 компрессионными кольцами, карбюратором с праймером и кик-стартером с системой легкого пуска.

Длина направляющей шины стандартная и составляет 45 см. В базовую комплектацию входит;

• 2 шины;
• 2 цепи;
• набор ключей;
• мерный бачок.
