Модельный ряд бензопил Partner

Основные характеристики цепной пилы Партнер P350S

По внешним признакам пила мало отличается от предыдущей модели. Однако шина в 40 см позволяет пилить более объёмные стволы мягкой древесины. Проблемным станет разделка лиственницы. Бензопила Partner P350S имеет несколько большую мощность – 1, 48 кВт. Рабочий объём цилиндра больше – 40 см3. Несмотря на малый вес, всего 4,7 кг, пилу относят к классу полупрофессионального инструмента. Это значит, что работать ей можно дольше 40 минут в день, но в разумных пределах. Именно для удобства длительной работы на пиле установлена специальная защита от вибрации.

Какую из двух пил выбрать пользователю? Учитывая, что стоимость инструментов различается всего на одну тысячу рублей, для работы на личном подворье выгоднее взять более мощный инструмент. Если же пила нужна мобильному владельцу или женщине (бывает), лучше взять модель P340S, оборудованную электронной системой пуска.

Зачастую именно марку Партнёр выбирают из-за несложной регулировки и доступности ремонта. Другим доводом в пользу шведской пилы является её стойкость и лёгкий запуск при минусовых температурах.

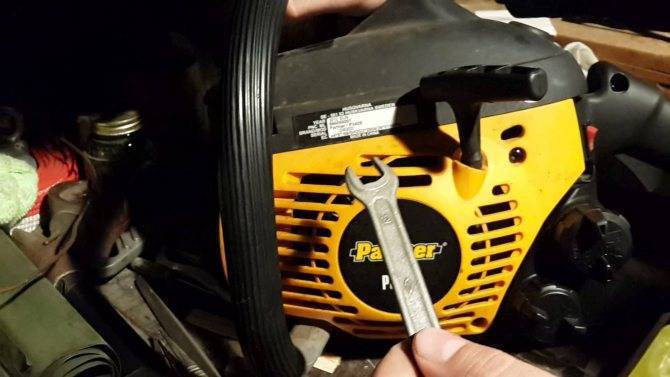

Как снять ведущую звездочку с бензопилы «Партнер»?

Если не крутится цепь на бензопиле «Партнер», вполне вероятно износ шлиц на ведущей звездочке достиг своей критической отметки. Кроме того, звездочка является одновременно и барабаном сцепления в таком бензоагрегате. Что делать в таком случае? Приобрести новый ремкомплект и самостоятельно или с помощью специалистов заменить ее на новую. Информация относительно того, как снять сцепление на бензопиле «Партнер», обычно доступно подается в руководстве пользователя и требует следующих действий:

  1. Снять боковую крышку;
  2. Ослабить цепь и изъять шину;
  3. Освободить доступ к моторному поршню;
  4. Заблокировать его ход, производя ручное вращение звездочки;
  5. При помощи подручных инструментов открутить звездочку и заменить ее на на исправный экземпляр.

После этого рекомендуется проверить исправность зажигания, чтобы избежать будущих поломок. Установка зажигания на бензопиле «Партнер» производится по той же схеме, что и для других бензопил. Желательно всегда иметь в запасе исправную свечу, замена которой – минутное дело. Постоянная диагностика внутренних рабочих систем, доскональное изучении инструкции по эксплуатации – вот основные правила, которые могут помочь с тем, как выставить зажигание на бензопиле «Партнер».

Бензопила Carver PSG 45 15 – базовое оснащение

Эта легкая модель класса «хобби» помогает в решении самых простых задач на участке. Среди ее основных технологических преимуществ садоводы выделяют плотно собранную конструкцию, а также многоуровневую заводскую защиту от влаги, пыли, опилок и механических повреждений.

Основа фирменной конструкции этой переносной пилы представлена 2-тактным силовым агрегатом, состоящий из кованого поршня с двумя встроенными кольцами, неразборного усиленного коленвала, а также цилиндра рабочей емкостью 45 см3.

Бензопила Карвер Промо 45 15 оснащена усиленными режущими органами, которые включают долговечную направляющую и усиленную цепь на 64 звена, разработанную по технологии холодной ковки.

Параметры бензопилы Carver PSG 45 15:

  • мощность – 2,5 л. с.;
  • бак для топлива/смазки цепи – 550/260 мл;
  • длина направляющей – 38 см;
  • шаг цепи – 0,325″.

Бензоинструмент предварительно укомплектован ударостойким корпусом, изготовленным из пластика и тонких стальных пластин, защищающих внутреннюю конструкцию модели при ударах и падениях.

Инструкция по эксплуатации

Инструкция Carver RSG 262 содержит следующие основные моменты:

  • подробное описание устройства бензопилы;
  • назначение и комплектацию;
  • рекомендации по ремонту и обслуживанию;
  • подробно описано, как устанавливать шину и цепь;
  • как смешивать ГСМ для работы;
  • как запускать двигатель летом и зимой;
  • рекомендации по регулировке карбюратора и цепного тормоза, по работе с пилой в разных условиях.

Отдельно представлена таблица заточки цепи и устранение возможных неисправностей своими силами. Кроме того, в инструкции прописаны гарантийные обязательства производителя. Скачать инструкция Carver RSG 262 можно в нашем каталоге.

Как происходит регулировка зажигания?

Ее проводят в том случае, если не образовывается искра для воспламенения топлива. Проблема возможна при большом зазоре между катушкой зажигания и маховиком.

В основном вам не придется докупать запчасти, но при поломке свечи, ее следует заменить.

  • Сначала необходимо осмотреть свечу зажигания, очистить с нее нагар.
  • Если проблема не в свече, снимается крышка под ней и оценивается правильность положения катушки и маховика. Для этого используется шаблон, толщина которого 0,2 мм (можно заменить обычной визиткой или кредитной карточкой). Он устанавливается между двумя конструктивными элементами пилы.
  • Поворачивая винты, можно сместить маховик к катушке и установить прописанный в паспорте зазор.

После этого следует проверить работоспособность бензопилы Партнер и приступить к работе.

Бензопила Партнер 340 – описание инструмента

Эта модель разработана и полностью адаптирована специально для эксплуатации в бытовых условиях. Среди ее технологических решений выделяется инновационная система очистки воздуха CCS, предназначенная для улучшения качества топливной смеси. В числе других конструктивных особенностей бензопилы нужно выделить качественный хромированный карбюратор, а также улучшенную систему запуска ДВС.

Бензопила Партнер P340C оснащена высококачественной системой зажигания, которая состоит из катушки с первичной и вторичной обмоткой, а также свечи, передающей искру в цилиндр двигателя. Катушка защищена боковой пластиковой накладкой, демонтаж которой позволяет выполнить самостоятельный ремонт узла.

Пильные органы пилы модели Partner представлены легкой, но достаточно стойкой к износу кованой шиной, а также закаленной цепью. Для смазки гарнитуры в устройстве инструмента предусмотрена производительная нерегулируемая масляная помпа. Натяжение цепи – ключевое, и осуществляется при помощи отдельного винта.

Параметры бензопилы Partner:

  • мощность – 1,93 л. с.;
  • топливный/масляный бак – 250/150 мл;
  • длина шины/шаг цепи – 35 см/3/8″;
  • вес с гарнитурой – 4,88 кг.

Фирменный бензоинструмент в этой комплектации оборудован долговечным сцеплением, за непрерывную работу которого отвечает износостойкая ведущая звездочка.

Бензопила Партнер 401 – возможности инструмента

Эта бензопила от компании Partner может использоваться в разных сферах, начиная от садоводства, и заканчивая заготовкой леса. Мощный двигатель с солидным запасом крутящего момента повышают выносливость инструмента при работе в сложных условиях.

В базовую комплектацию входит стандартный бензиновый мотор, мощностью 1700 Ватт. Двигатель дополнен эффективной системой подавления вибрации и доработанным глушителем, который снижает уровень шума при работе пилы. Все неисправности пилы легко устранить благодаря свободному доступу к ее рабочим механизмам.

Характеристики модели включают:

  • мощность штатного ДВС – 2,3 л. с.;
  • резервуар для заправки топливной смесью – 400 мл:
  • возможная длина используемой для работы шины – 35–40 см;
  • шаг штатной рабочей цепи – 3/8 «;
  • масса вместе с гарнитурой – 5 кг.

В комплект поставки инструмента входит емкость для приготовления горючего, набор ключей для обслуживания и инструкция.

Популярные бензопилы Champion

Модельный ряд бензопил Чемпион насчитывает более десятка моделей, которые отличаются между собой оснащением, объемом двигателя. Комплектация у всех пил одинаковая и имеет стандартный набор. В рамках статьи остановимся только на инструментах, которые завоевали популярность среди покупателей, а именно:

  1. Champion 137.
  2. Champion 142.
  3. Champion 240.
  4. Champion 250.
  5. Champion 254.
  6. Champion 125t.

Бытовые бензопилы Чемпион 137 и 142

Обе бензопилы предназначены для домашнего хозяйства и являются самыми продаваемыми среди всех мотопил модельного ряда Champion. 137 модель подвергалась апгрейду целых 3 раза за период своего существования. После нее свет увидела 142 модель, которая является усовершенствованной модификацией 137.

Какое-то время их даже называли аналогами Хускварна 137 и 142. Инструменты до сих пор занимают достойные позиции в рейтингах бензопил.

Немного характеристик

Чемпион 137:

  • двигатель объемом 37,2 куб. см., мощностью 2,1 л.с;
  • шина длиной 16 дюймов;
  • вес 4,5 кг.

Чемпион 142:

  • двигатель объемом 41,5 куб. см., мощностью 2,4 л.с;
  • шина длиной 16 дюймов;
  • вес 4 кг.

Для подробного ознакомления с инструментами рекомендуем прочитать развернутые обзоры на бензопилы и моделей. В подробностях разобраны преимущества и недостатки, характеристики. Приведены отзывы реальных владельцев. А также разобраны вопросы ремонта: от поиска неисправностей до регулировки карбюратора своими руками.

Champion 137Champion 142

Полупрофессиональная бензопила Чемпион 240

240-ая модель уже классифицируется, как полупрофессиональная бензопила и рассчитана на более длительную ежедневную эксплуатацию.

Из особенностей стоит отметить более богатое оснащение в сравнении с Чемпион 142. Например, на пилу установлена система легкого старта, которая позволяет снизить усилие при запуске почти в 2 раза. Также отмечается повышенная экономичность топлива.

Характеристики:

  • двигатель объемом 39,6 куб. см., мощностью 2,3 л.с;
  • шина длиной 16 дюймов;
  • вес 4,5 кг.

Подробные характеристики, нюансы эксплуатации, тонкости ремонта и отзывы можно прочитать в обзоре на бензопилу Чемпион 240.

Еще один полупрофи — Чемпион 250

Является результатом доработок предыдущей модели. Относится к полупрофессиональному классу. Благодаря мощному двигателю и длиной шине, отлично подойдет для заготовки дров в небольших объемах.

Характеристики:

  • двигатель объемом 50 куб. см., мощностью 3 л.с;
  • шина длиной 18 дюймов;
  • вес 5,05 кг.

При работе с пилами такого уровня очень важно соблюдать безопасность. Инженеры позаботились о конструкции и оснастили пилу современным и очень надежным автоматическим тормозом. Не совсем понятно, что они там доработали, вроде давно уже на всех бензопилах используются современные системы остановки цепи

Не совсем понятно, что они там доработали, вроде давно уже на всех бензопилах используются современные системы остановки цепи.

Бензопила Чемпион 254

Судя по техническим характеристикам это переходная модель между двумя классами — полупрофи и профи. Производитель позиционирует ее как бытовую и не рекомендует эксплуатировать в ежедневной многочасовой работе, хотя зачастую подобные пилы встречаются на строительных объектах.

Имеет в своем оснащении мощный двигатель, производительную гарнитуру. Отличается повышенной надежностью. Станет отличным вариантом для заготовки дров в небольших объемах. Для легких работ бензопила не подойдет, т.к. сама тяжелая и шина длинная. В стандартной комплектации инструмент продается с цепью пониженной отдачи.

Характеристики:

  • двигатель объемом 54 куб. см., мощностью 3,3 л.с;
  • шина длиной 18 дюймов;
  • вес 5,1 кг (в собранном состоянии около 6 кг).

Узнать подробные характеристики, нюансы эксплуатации и ремонта, техническое оснащение и реальные отзывы можно из нашего обзора на бензопилу Чемпион 254.

Бензопила для туристов — Champion 125t

125t — очень легкая и компактная бензопила, которая предназначена для походов или выполнения легких работ. В народе такие пилы называют “кусторезами”, т.к. они активно используются садоводами для подрезки кустарников.

По многочисленным отзывам бензопила бесполезна для домашнего хозяйства, ввиду своих габаритов и маленькой мощности.

Характеристики

  • двигатель объемом 25,4 куб. см., мощностью 0,95 л.с;
  • шина длиной 25 см;
  • вес 3,2 кг.

Глядя на характеристики становится понятно, что для каких-либо серьезных работ бензопила Champion 125t не предназначена. Это что-то вроде ножовки с двухтактным мотором. Однако, это как раз то что нужно для туриста!

Плюсы и минусы

К плюсам можно отнести вполне удовлетворительное качество при самых доступных ценах. Разработчик думал об удобстве пользователя. У Brait увеличенная и более удобная ручка на шнуре стартера, легкий запуск, расширенная комплектация поставки.

Есть возможность выбора подходящей модели из более чем 20 вариантов, представленных сегодня на российском рынке. Расходные и основные запчасти в основном соответствуют общепринятым мировым стандартам, взаимозаменяемы с другими брендами, поэтому с поиском пильной гарнитуры и других запчастей проблем не будет.

Это связано с применением небольшой пропорции тяжелых черных металлов вместо алюминия при литье рубашки цилиндра, что видно по её более темному цвету. Другие производители, напротив, частично заменяют алюминий на сверхлегкий, но дорогой магний.

Применение чермета позволяет снизить цену. На функционале это практически не отражается. До середины 20 века блоки цилиндров и рубашки цилиндров для ДВС отливались полностью из чугуна. Он хуже отдает тепло, чем алюминий. Но на бензопилах стоят ДВС с принудительным охлаждением, поэтому теплоотдача металла имеет небольшое значение.

Тем не менее, бензопилы Brait желательно не перегревать. При работе в течении 15-20 мин. на максимальных оборотах, особенно в жару и в период обкатки, бензопиле Brait надо дать остыть. Возможно, перегрев для них и не так критичен, но не стоит это проверять на своей собственной бензопиле Brait.

Поиск неисправностей бензопилы

Опытные вальщики знают, что грамотное и точное определение характера поломки – это половина проделанной работы по ремонту. Основываясь на долголетнем опыте ремонта бензопилы партнер 350, специалистами была разработана особая методика диагностики неполадок.

Основные поломки бензопилы Партнер 350

Начинать ее стоит от самых простых узлов и механизмов, заканчивая более сложными.

Это позволяет существенно сэкономить время и уйти от ненужных операций. Поиск неисправности рекомендуют в следующем порядке:

  1. Проверка искры бензопилы;
  2. Катушка зажигания;
  3. Диагностика системы подачи топлива;
  4. Осмотр подшипников коленчатого вала.

Проверка искры на электродах свечи

Для диагностики наличия искры необходимо извлечь свечу и не вынимая высоковольтный кабель сделать несколько рывков стартером. При наличии разряда потребуется выставить зазор между центральным и боковым электродом. Его величина в Partner 350 не должна выступать за пределы от 0.7 до 1.2 мм.

Регулировка зазора свечи щупом

Недобор этого расстояния может привести к неполному сгоранию топливной смеси и, как следствие, увеличенному расходу топлива при ограниченной мощности агрегата. В результате превышения этого параметры наблюдается непостоянство возникновения искры и перебои в работе двигателя внутреннего сгорания.

В случае отсутствия искры на электродах необходимо заменить свечу и повторить манипуляцию по диагностике, описанную выше.

Если на сменной свече также не наблюдается разряд необходимо проверить целостность высоковольтного провода и при необходимости заменить его.

Диагностика и настройка зажигания Партнер 350

Отсутствие яркой синей искры в свече может свидетельствовать о необходимости осмотра модуля зажигания и регулировки зазора. Для этих целей снимаем пластиковый защитный кожух с пилы и проверяем состояние катушки. Ведущие к ней провода должны крепко фиксироваться винтами не должны болтаться на месте соединения. На маховике ведущего вала не должна присутствовать влага, поскольку она мешает возникновению электромагнитного поля.

Маховик и модуль зажигания бензопилы Partner 350

При отсутствии подобных несоответствий необходимо убедиться в правильности выставления зазора между модулем и маховиком. Его величина должна составлять не более и не менее 0.2 мм, а потому при несовпадении с рекомендуемым расстоянием требуется самостоятельно настроить зажигание бензопилы Партнер 350.

Для максимально точной регулировки понадобиться обычный монето-образный или плоский щуп, купить которые можно в специализированных или автомобильных магазинах.

После проверки зажигания переходим к диагностике системы подачи топлива.

Топливная система бензопилы 350

Немаловажное влияние на корректную работу пилы играет топливная система, состоящая из бензобака, патрубков и карбюратора

Карбюратор Партнер 350 в разборе

В случае не поступления смеси из бачка требуется осмотреть встроенный фильтр и сапун (отверстие в крышке). При засорении топливного фильтра потребуется его замена. Для чистки сапуна необходимо можно обычную острую иголку, аккуратно извлекая остатки грязи и опилок из клапана. При засорении карбюратора потребуется его демонтаж и тщательная очистка.

Необходимо помнить, что карбюратор бензопилы партнер представляет собой сложный узел, состоящий из множества мелких деталей

Потому при демонтаже, очистке и сборке требуется проявить максимальное внимание

Принцип работы карбюратора

Карбюратор служит для смешивания топливной смеси (масла и бензина) с воздухом. Его работа начинается с момента рывка стартера пилы, который принуждает мембрану закачивать топливо. После управляемый диафрагмой игольчатый клапан подает бензин в главную камеру, через которую он поступает в цилиндр. Посредством дроссельной заслонки можно «обогащать» или «обеднять» топливную смесь воздухом. При ее закрытии в цилиндр будет поступать меньше воздуха при том же уровне топлива. В этом случае будет увеличен расход вкупе с падением мощности двигателя. Потому регулировка бензопилы Партнер 350 играет важную роль в создании оптимального соотношения умеренного потребления топлива при высокой производительности инструмента.

Рекомендуется производить самостоятельную настройку только при наличии специальных инструментов и навыков.

Бензопила Partner P340S – устройство инструмента

В штатное оснащение этой любительской модели входит все необходимое для непрерывной комфортной работы на участке. Двигатель бензоинструмента – 1-цилиндровый, работающий на топливной смеси из 92-ого бензина и масла для смазки 2-тактных моторов. За непрерывное обогащение топлива кислородом и его подачу в цилиндр отвечает фирменный японский карбюратор Walbro, стенки которого покрыты сплошным слоем защитного хромированного сплава.

Для воспламенения топлива в цилиндре двигателя отвечает система зажигания, которая состоит из катушки и свечи, расположенной над двигателем. Принцип запуска мотора – ручной. Для этого бензопила Partner оборудована стартером и насосом для подкачки горючего в цилиндр перед запуском холодного ДВС. За защиту пружины и катушки стартера в левой части бензопилы отвечает отдельная крышка, которая крепится при помощи нескольких винтов.

Для непрерывной связи мотора и пильной гарнитуры бензопилы Partner комплектуется усиленным сцеплением, все запчасти которого изготовлены из закаленной стали. Этот материал позволяет механизму работать под более высокими нагрузками без риска посинения кулачков сцепления.

Для распиловки древесины бензопила Партнер P340S с завода комплектуется высококачественной пильной гарнитурой. В нее входит усиленная металлическая шина с пазами для попадания смазки, и кованая цепь, рассчитанная на работу под повышенными температурами. За подачу масла на пильные органы в устройстве бензопилы Partner отвечает нерегулируемый масляный насос, который работает в полностью автоматическом режиме.

Для защиты всех внутренних составляющих бензопилы производитель оборудовал ее прочным корпусом, изготовленным из нескольких слоев листового пластика. В задней части корпуса расположены переключатели и кнопка включения модели. Рычаг инерционного тормоза цепи находиться в средней, а рукоятка и трос стартера – в левой части корпуса.

Технические характеристики бензиновой пилы

Мотопила Чемпион 240, с бензиновым двигателем, характеризуется высокими техническими показателями в своём классе. В целях обеспечения безопасности работ в конструкции бензопилы предусмотрена многоуровневая система защиты.

Пила снабжена прорезиненой рукояткой, хорошо сбалансирована, с удобной системой подкачки топлива, рычагом воздушной заслонки и винтом регулировки натяжения цепи. Эффективный стартер позволяет осуществить быстрый запуск инструмента, а система регулировок обеспечивает экономичный режим работы.

Наиболее полно возможности бензопилы марки Champion 240 иллюстрируются техническими характеристиками, а именно:

  1. Пила снабжена бензиновым, одноцилиндровым двухтактным двигателем с объёмом 39,6 см 3.
  2. Мощность максимальная 2,3 л. с. или 1,7 кВт при 8500 обор./мин.
  3. Обороты при х. х. 3 тыс. обор./мин., максимальные 12500 обор./мин, уровень шума 113 дБ.
  4. Топливом служит смесь масла и бензина АИ-92 в соотношении 1:50.
  5. Топливный бак объёмом 0,41 л., а бак для смазывания цепи 0,24 л.
  6. Карбюратор диафрагменный, электронное зажигание и свеча L7T.
  7. Длина шины 16 дюймов или 40 см. В комплектации с пилой идут свои фирменные цепь и шина — Champion, но мы рекомендуем заменить ее на Oregon — качество значительно выше.
  8. Вес бензопилы 4,5 кг.
  9. Цена — 9400 рублей. Посмотреть актуальную цену на Яндекс.Маркет.

К достоинствам мотопилы нужно отнести простоту управления, сбалансированную конструкцию и экономичность, а также невысокую стоимость. К недостаткам, по некоторым отзывам, можно отнести низкую надёжность стартера.

В некоторых модификациях бензопил, характеристики могут отличаться от заявленных, поэтому перед покупкой нужно уточнить её параметры у продавца, а также убедиться в наличии сервисных центров Champion в вашем регионе.

Модельный ряд бензопил фирмы Champion, насчитывает более десятка моделей, лучшими из них считаются: 125T-10, 137, 142, 250, темная лошадка 55.

Масло для бензопилы Партнер 350

Чтобы продлить сроки эксплуатации модели Партнер 350, следует внимательно отнестись к выбору горючего и масла. Для заправки инструмента нужно использовать бензин с октановым числом не ниже 90. Лучше всего для бензопилы подойдет бензин АИ-92.

Для смешивания с топливом потребуется приобрести специальное масло для двухтактных двигателей. Оно обладает всеми нужными присадками и веществами, которые продлевают сроки эксплуатации двигателя. Лучше всего использовать фирменные масла марок Stihl или Husqvarna.

Топливная смесь для модели Партнер 350 готовиться в пропорции 50:1, то есть, в 1 литре бензина следует разбавлять 20 мл масла.

Распаковка и подготовка к эксплуатации

  • Покупая бензопилу, произведите тщательный осмотр ее корпуса, отдельных узлов и деталей, убедитесь в отсутствии видимых повреждений и неисправностей. При обнаружении дефектов, обратитесь к продавцу с требованием заменить пилу на аналогичную, или устранить поломки;
  • Потребуйте от продающей стороны произвести пробный запуск двигателя, чтобы убедиться в его исправности и работоспособности;
  • Прежде чем приступать к сборке и эксплуатации бензопилы Парма, внимательно прочитайте мануал, ознакомьтесь с требованиями по обслуживанию и эксплуатации инструмента, изучите правила техники безопасности;
  • Смонтируйте пильную гарнитуру, заправьте двигатель и систему автоматической смазки цепи;
  • Проверьте корпус агрегата на предмет топливных и масляных подтеков, при обнаружении таковых найдите причину течи и восстановите герметичность системы;
  • Установите бензопилу на ровную поверхность, зафиксируйте ее, наступив ногой на скобу задней рукоятки, включите зажигание и запустите двигатель.

Бензопила Парма БП 46/40

Описание и технические характеристики устройства

Бензопила Partner 350 является примером отличной мастерской пилы, пригодной для осуществления различного рода работа на приусадебном участке, заготовки дров и т. д. Если сравнивать с бензопилой штиль мс 180 или бензопилой патриот, то Partner 350 является очень необходимой если речь идет о периодической сфере использования при небольших уровнях нагрузок.

Важно отметить, что агрегат имеет хромированную внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок прибора. Эта бензопила имеет хорошую систему очищения воздуха, маркировки CCS

Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги

Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги.

После очистки подготовленный к работе воздух попадет через особые фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы партнер 350, то сообщаем, что разобрать и прочистить его можно легко своими силами. Чтобы отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минутку поработать в пустую. Потом погазуйте несколько раз подряд, но не спеша. Посмотреть видео о том как отрегулировать карбюратор на бензопиле можно здесь.

Если наблюдаются «провалы» вдинамичной работе, тогда нужно будет открутить Л-винт L на ¼ его оборота и заново все перепроверить. Как видите, регулировка карбюратора бензопилы партнер 350 своими руками возможна и е представляет собой особой сложности.

Устройство бензопилы ПАРТНЕР 350

Устройство бензопилы партнер 350 достаточно простое для понимания. Если Вы новичок, и не знаете как пилить деревья бензопилой перейдите сюда.Чтобы окончательно вникнуть в схему работы данного агрегата, предлагаем детально ознакомиться с инструкцией пользователя.

Бензопила партнер 350 характеристики:

  • Пила бытового типа;
  • Оснащена двухтактным двигателем одноцилиндрового типа;
  • Удельная мощность системы равна1,8 л.с. (1,3 кВт);
  • Кубический объем движка – 36 см;
  • Тип старта – ручной;
  • Топливный объем – 400мл;
  • Масляный объем – 200 мл;
  • Тип охлаждающей системы – воздушный;
  • Характерны максимальные холостые обороты до 4000 об в минуту;
  • Рабочая длина шины – 0.4 м;
  • Цепной шаг – 3/8;
  • Вид используемого для работы топлива – масло + бензин;
  • Номинальный вес около 4.7 кг.

Особенности эксплуатации

Используемое в эксплуатации топливо – смесь из бензина марок АИ-95 или АИ-92 с маслом для двухтактных двигателей. Перед началом работы необходимо провести обкатку мотора на средних оборотах и небольших нагрузках.

Соотношение бензина и масла для бензопилы Партнер во время обкатки составляет 35 грамм на 1 литр. После нее необходимо разбавлять 20 грамм масла с одним литром бензина. Период обкатки бензопилы Партнер должен составлять 1,5-2 бака.

Настоятельно рекомендуется использовать исключительно высококачественное масло, так как в противном случае на свечах и на стенках цилиндра образуется слой нагара, выходит из строя карбюратор. Кроме того, необходимо начинать работу 35-40 секунд спустя холостых оборотов.


Устройство бензопилы Partner

Основные неисправности и ремонт

Как и любая техника, бензопилы Партнер подвержены различным неисправностям. К наиболее частым дефектам можно отнести неполадки с двигателем: отсутствие завода, неустойчивость работы, частое резкое прекращение работы, быстрый перегрев, падение мощности.

  • Отсутствие завода: данный дефект может быть связан с заливанием камеры сгорания, свечи топливом, покрытие ее нагаром. В случае проблем с камерой, необходимо извлечь свечу, просушить оную при помощи холостого завода, затем – прочистить свечу. В случае ее загрязнения, провести очистку.
  • Неполадки с глушителем: причинами дефектов могут быть использование топливной смеси с неправильным соотношением или же низкокачественного масла – впоследствии, образуется нагар. В этом случае, прочистить глушитель.
  • Проблемы со смазыванием цепи: это могут спровоцировать проблемы с подкачкой масла или же его подтекание. В первом случае, необходимо прочистить каналы подачи масла. Во втором же, нужно проверить их герметичность. При нарушении данного состояния, заделать при помощи герметика или заменить.
  • Неполадки непосредственно цепи, ее тормозного механизма: стопорной механизм может не срабатывать по причине загрязнения подкрышечного пространства и самой стопорной ленты. При замусоривании – очистить, при износе ленты – заменить.

При проблемах с цепью, их рекомендуется затачивать – это можно делать как с использованием специальных станков, так и напильника, имеющего шаблон, который изменяется в зависимости от шага зуба цепи.

Как отрегулировать карбюратор

Неполадки с данным узлом двигателя могут произойти после обкатки. Неисправный карбюратор может не давать холостой ход или максимальное количество оборотов.

Для проведения регулировки, необходимо сперва прокрутить винты максимальных и минимальных оборотов до момента их самого высокого сопротивления. После этого, повернуть их обратно, оставив в таком положении после полутора оборотов. Затем, двигатель прогревается в течение десяти минут, находясь на средних оборотах

Важно следить за тем, чтобы цепь не двигалась. В случае, если мотор заглохнет, надо сразу довернуть винт регулирования до состояния упора

Некоторые аспекты технического обслуживания

Немаловажной особенностью, которая предопределяет надлежащую работу бензопил Партнер, является натяжение цепи. Ее можно проводить самостоятельно

Плохое натяжение может спровоцировать слет цепи с шины или ее повреждение. При избыточном натяжении, увеличивается нагрузка на мотор, впоследствии чего, пила изнашивается быстрее.

Порядок проведения натяжки цепи:

  • Убедиться, что устройство выключено. Осмотреть натяжной механизм, который расположен справа от боковой крышки, которая фиксирует ось.
  • Раскрутить болты, которые отвечают за фиксацию шины. Подобрать регулировочным винтом степень натяжения, перемещая ось вперед.
  • Отрегулировав цепь, затянуть болты.

Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:

  • Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
  • Демонтаж воздушного фильтра.
  • Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
  • При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
  • Замена звездочки.
  • Сбор в обратной последовательности.

Наиболее популярные модели

Благодаря простоте и удобству в эксплуатации, представленная продукция отлично подходит одновременно как для новичков, так и для профессиональных пользователей. Компания Partner производит пилы как с электрическим, так и с бензиновым приводом.

В данной статье речь пойдет о бензопилах бренда Партнер.

К наиболее распространенным бензопилам Партнер относятся следующие модели:

  • Partner P340S: объем топливного бака – 250 мл.; длина шины – 355 мм.; мощность двигателя – 1,9 л.с.\1440 Вт; вес – 4,5 кг. Наличие автоматической смазки цепи, блокировки кнопки включения.
  • Partner P350S: объем топливного бака – 250 мл; длина шины – 400 мм; мощность двигателя – 2 л.с.\1520 Вт; вес – 4,7 кг. Наличие автоматической смазки цепи, блокировки кнопки включения.
  • Partner P360S: объем топливного бака – 250 мл; длина шины – 450 мм; мощность двигателя – 2 л.с.\1520 Вт; вес – 4,8 кг. Наличие автоматического стопора цепи, ее бесключевого натяжения.
  • Partner BP 45-3.9-2: объем топливного бака – 550 мл; длина шины – 450 мм; мощность двигателя – 3,9 л.с.\2900 Вт; вес – 6,1 кг. Наличие тормоза цепи и антивибрационной системы.
  • Partner P740: объем топливного бака – 340 мл; длина шины – 400 мм; мощность двигателя – 2 л.с.\1500 Вт; вес – 5,5 кг. Наличие комбинированного управления дроссельной заслонкой, автоматической смазки цепи, ее блокировки.
  • Partner DC 45: объем топливного бака – 550 мл; длина шины – 450 мм; мощность двигателя – 5,6 л.с.\4100 Вт; вес – 6,3 кг. Наличие защиты от отдачи, системы стопора цепи.
  • Partner P371: объем топливного бака – 400 мл; длина шины – 400 мм; мощность двигателя –1,9 л.с.\1400 Вт; вес – 4,7 кг. Наличие автоматической смазки цепи и блокировки кнопки включения.
  • Partner P4900: объем топливного бака – 450 мл; длина шины – 450 мм; мощность двигателя – 3,1 л.с.\2300 Вт; вес – 4,9 кг. Наличие системы охлаждения, снижения вибрации.
  • Partner DC 52: объем топливного бака – 550 мл; длина шины – 457 мм; мощность двигателя – 5,5 л.с.\4100 Вт; вес – 5,2 кг. Наличие бесключевой регулировки цепи, системы гашения вибрации.
  • Partner P351 XT CHROME: объем топливного бака – 380 мл; длина шины – 400 мм; мощность двигателя – 1,9 л.с.\1900 Вт; вес – 4,7 кг. Наличие автоматической смазки и тормоза цепи.


Бензопила Partner DC52


Бензопила Partner DC-45


Бензопила Partner P340S


Бензопила Партнер БП 45-3.9

Коротко о производителе

Торговая марка Partner начала свою историю уже больше 50 лет назад. В 1950 году свет увидела первая разработка – особая шведская пила «Be-Bo». Весь период 50-х данная пилка цепного типа стойко выдерживала конкуренцию и даже смогла стать одной из наиболее популярных во всей Европе. С помощью «Be-Bo» принялись улучшать процесс заготовки леса на территории Скандинавии.

Спустя несколько лет продукцию перевыпустили под названием Partner C6, а после этого дебютного выхода вся продукция данной компании выходила под брендом маркированным значкомPartner. Пиле был напророчен особый успех. Эта новинка просто всколыхнула весь мировой рынок! Сразу же после первых моделей последовал выпуск аналогов типа Partner R11 а также X21.

Вскоре ТМ получила новое название, известное по сей день во всем мире – это этом AB Partner.

В 60-е годы компания стремительно развивалась и увеличивала свое производство. Экспортные объемы росли не по дням, а по часам, и популярность бензопил достигала невиданных высот.

Начиная с 1961года данная организация начала производство двигателей к бензорезчикам и картингам. А спустя еще десятилетие, в 1971 году пришла в действие новая фабрика, что способствовало расширению модельного ряда продукции.

Мотокультиватор ПАРТНЕР

Начиная с1990года Рartner начал производство целого ряда садового оборудования бензинного типа, среди наименований продукции появились новые пилы цепного типа, газонокосилки, триммеры и т. д.

В 2006 году, когда компания Электролюкс, владеющая производством Partner с 1979 года, начала перепроизводство продукции на предприятии Husqvarna AB.

О компании и ее продукции

Компания Partner была основана в Швеции в 1949 году как производитель горных буров, но уже в 1954 году новая разработка – цепная пила – дала толчок к созданию бренда с названием «Partner» и выпуску линейки цепных электро- и бензопил с одноименным названием.

На примере бензиновых пил Partner можно проследить правильное и последовательное внедрение инновационных решений, благодаря чему бензопилы модельного ряда Partner получили свои первые преимущества: подогрев рукоятки, цепной тормоз, и многое другое. Бензопилы как отдельный ряд ручных механизмов компания начала производить в 1958 году, и отличительной чертой этого оборудования сразу стала надежность, комфортность пользования и высокая производительность при значительной экономии энергоресурсов.

Регулировка карбюратора

Настройка карбюратора на бензопиле Патриот выполнена на заводе с использованием специальных устройств и приборов, и в дальнейшем после покупки не требуется. Нужна она только в случае поломки инструмента.

Регулировка карбюратора производится вращением трех винтов: качества, количества и холостого хода. Идеальным условием настройки считается максимальная мощность двигателя в соотношении с минимальным расходом топлива.

Если по каким-то причинам вам нужно настроить карбюратор, рекомендуем ознакомиться с информативной статьей – руководством о настройке карбюратора на бензопилах Партнер.

Не забывайте, обязательным условием для настройки является чистый воздушный фильтр и прогретый двигатель.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
