Бур из дисковой пилы своими руками

Подготовка к изготовлению мотоледобура

Перед началом изготовления бура необходимо тщательно подготовиться. Вначале необходимо найти детальные чертежи, которые должны подсказать, каким образом и в какой последовательности устанавливать элементы в общее устройство приспособления. Схема также должна подсказать размеры всех используемых деталей.

Затем можно приступать к подготовке деталей для самоделки.

В их перечень входит:

• полностью исправная и готовая к эксплуатации хозяйственная бензопила, мощность ДВС которой составляет не менее 2,5 л. с.;
• цельнометаллический редуктор;
• 2-миллиметровый лист фанеры или листовая сталь;
• болты, саморезы и другие крепежи;
• цельнометаллическая трубка небольшого диаметра;
• 1 труба из стали, диаметр которой составляет 15 см;
• 1 металлическая труба, длина которой составляет 25 см;
• шнек из металла;
• утеплители из резины для монтажа на рукоятки.

Все металлические детали не должны иметь признаков коррозии, так как они довольно быстро придут в негодность.

В список требуемого для работы оборудования входит:

• ключ-головка № 27;
• ручная болгарка с диском;
• шуруповерт;
• электролобзик;
• ручная машинка для шлифовки;
• электросварочный аппарат.

Некоторые детали для самодельного бура можно сделать только на токарном станке. Если у изготовителя нет опыта в работе с ним, то лучше всего заказать уже готовые запчасти.

Составные части конструкции бура

Конструкция бура с момента его изобретения не претерпела сколько-нибудь серьезных изменений. В некоторых вариантах добавляются элементы,специализирующие работу и назначение этого инструмента, но основные составляющие конструкции остаются неизменными.

Схема бура ручного: а — шнековый: 1 — планка; 2 — насадка; 3 — муфга; 4 — шнек; 5 — ножи; б — бур кастрюлеподобный: 1 — наконечник; 2 — щель; 3 — нож; 4 — крепление ножа; 5 —корпус; 6 — стояк; в — с полудисковыми режущими элементами: 1 — рукоятка; 2 — стояк; 3 — режущие полудиски.

1. Основание. В качестве основания вполне подойдет водопроводная труба диаметром 3/4 дюйма и высотой на 1-1,2 м больше планируемой глубины отверстия в грунте.
2. Режущие лопасти. Их можно изготовить из листового металла толщиной 3-4 мм или использовать дисковую пилу соответствующего диаметра. В данном случае пила будет предпочтительнее, так как не требует существенных доработок.
3. Предрыхлитель. Назначение этого элемента заключается в том, чтобы подготовить, взрыхлить почву для дальнейшей работы и удерживать садовый бур в вертикальном положении. Предрыхлитель можно сделать из металлической ленты шириной 30-40 мм. Ее затачивают со стороны контакта с грунтом и спиралеобразно приваривают вокруг основы.
4. Ручка. Садовый бур обычно имеет металлическую ручку длиной около 50 см. Сделать ее можно из куска трубы диаметром 1/2 — 3/4 дюйма.

Делаем ямобур из диска циркулярки своими руками

Ямобуры используются для различных целей, реализация которых требует изготовления лунок в грунте с разной глубиной. Чаще всего такие лунки необходимы для следующих мероприятий:

• заглубление опор под возведение забора;
• заглубление электродов под заземляющий контур;
• пробуривание отверстий с целью обеспечения отдушинами погребов, кессонов и полузаглубленных подземных хранилищ.

Земляной бур для бурения лунок под опорные столбы

Для того чтобы изготовить простой ямобур с возможностью подключения автоматического привода, необходимо подготовить следующие конструктивные элементы и инструменты:

• диск от циркулярной пилы;
• металлический шток или трубка с длиной до 50 см;
• газорезка;
• электродуговая сварка;
• устройство для ручной нарезки наружной резьбы;
• болгарка.

Выбор диска

Для изготовления и оснащения самодельного ямобура необходимо подготовить диск от циркулярной пилы со следующими параметрами:

• диаметр до 250 мм;
• толщина 2,8 мм.

Кроме того, при выборе необходимо ознакомиться с характеристиками и подобрать диск со следующими опциями:

• прочный материал с защитным покрытием;
• усиленные зубья;
• коррозийная стойкость;
• уменьшенная вибрация при работе;
• долгий срок службы.

Пошаговая инструкция изготовления самодельного устройства

Следует в точности соблюдать все этапы, тогда можно рассчитывать на изготовление качественного и надежного ямобура. Сначала мы расскажем, как сделать устройство для ручного вращения, а после рассмотрим варианты оснащения различными приводами.

Итак, приступаем.

Подготовка диска и его искривление

1. От окружности по центру диска необходимо сделать один сквозной пропил к краю так, чтобы диск не потерял свою целостность. Место можно выбрать произвольно, но если диск имеет перфорацию, то желательно чтобы пропил прошел по ней.
2. Диск зажимается в тиски. Его помещают таким образом, чтобы пропил проходил по верхней грани кулачков тисков.
3. Далее заготовку нагревают газорезкой, чтобы она приобрела пластичность и не сломалась при изгибе, а после сгибают в конструкцию, которая представлена на фотографии. Это и будет лезвием будущего ямобура.

Изготовление рукояти и штока

В качестве заготовки используется толстостенная трубка с диаметром ¾ дюйма.

Конец трубки приваривают к верхней грани согнутого диска. Таким образом получается конструкция из лезвия ямобура со штоком. Лезвие может быть одно, но также можно приварить три лезвия, сформировав из них единую спираль на рабочей части штока.

Рукоять для ручного вращения будет представлять из себя П-образную конструкцию, которую также изготавливают из трубки и приваривают к обратному концу штока.

Это самая простая конструкция ручного ямобура, сделанная своими руками. Но также можно продумать обеспечение электрическим или бензиновым приводом.

В нижней части по центру лезвия необходимо приварить заостренный штырь, который будет направляющим при вращении в грунте.

Материалы и инструменты

Для того чтобы сделать ручной бур для столбов, как правило, не нужно особых усилий. Но мастеру нужны материалы и комплектующие для создания изделия.

Список необходимых деталей:

• Гайка и болт М20;
• Диски диаметром 100−150 мм — 2 штуки;
• Сверло с наконечником (20 мм в диаметре);
• Отрезки металлической трубы: два по 500 мм и один 400 мм. Толщина стенки должна быть 3,5 мм, наружный диаметр — 40 мм.

Толщина стенки металлической трубы должна быть именно такой для того, чтобы готовое изделие было прочным и могло работать с любым, даже довольно твердым грунтом. Диски можно взять из пилы-циркулярки или сделать их своими руками. Для самодельных дисков понадобятся листы металла толщиной как минимум 3 мм.

Из инструментов при создании изделия понадобится:

• болгарка;
• молоток;
• сварочный аппарат;
• дрель;
• сверла по металлу;
• точилка для лезвий.

Если в наличии нет наконечника со сверлом, то можно заменять его сверлом с хвостовиком в виде конуса. Его диаметр должен быть соответствующим шнеку. Для того чтобы избежать травматизма, рекомендуется использовать мягкие ручки от велосипеда.

Доработка бура

Если вы выполнили ручной ямобур своими руками, чертежи вам в этом деле, безусловно, помогали. Однако впоследствии вы можете понять, что инструмент требует доработки. Когда манипуляции приходится выполнять в плотных грунтах, большие лопасти довольно сложно режут почву. На стержень при этом привариваются лезвия разного размера.

Возле пики в нижней части следует укрепить маленькие лезвия, а с отступом несколько сантиметров – большие. Ярусов должно быть 3, их количество можно увеличить до 4. Режущая часть не должна быть больше 50 см, в противном случае физически работать будет очень сложно.

Особенности приспособлений

Перед принятием решения о покупке или самостоятельном изготовлении разобрать основные особенности, понять, для чего его использовать. Это универсальный инструмент, его применение поможет облегчить многие виды работ на дачном либо приусадебном участке:

1. Быстро и качественно делать лунки под посадку кустарников и деревьев. Если ям много, то копать лопатой придется долго, но если взять специальный инструмент, можно подготовить углубления быстро. При этом они будут идеальной формы, одинакового размера и глубины.
2. Выкопать ямы для столбчатого фундамента под дом или другое строение. Чаще всего покупают варианты со сменными лезвиями, которые можно быстро снять, чтобы поставить подходящие для работы.
3. Сделать лунки для столбов забора. При установке ограждения больше всего времени тратят именно на земляные работы. С буром процесс займет намного меньше времени, главное – заранее натянуть шнур, точно пометить места расположения столбов. И определить глубину, чтобы сделать на рукоятке метку, по которой делать одинаковые углубления.
4. Сделать скважину для воды. В этом случае кроме самого инструмента придется подготовить удлинители, с их помощью можно углубиться на 30-40 метров и обустроить источник воды своими силами.
5. Диаметр ямы может быть от 50 до 400 мм. Глубина зависит от длины штанги, в стандартных моделях она равна примерно метру, в наращиваемых – намного больше.

Совет

! Для подсобного хозяйства хватит самого простого ручного варианта. Если объемы работы большие, лучше купить моторизованную модель.

Использовать приспособления допускается только на рыхлых почвах без каменных, а также других плотных пластов. Если буровая часть уперлась во что-то твердое, то стоит или перейти в другое место, или пробить препятствие специальным инструментом.

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

• созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

1. направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Использование листовой стали

Прежде чем сделать ямобур своими руками, чертежи следует рассмотреть в первую очередь. Один из них вам придется составить самостоятельно или воспользоваться тем, что предлагается в статье. Если лопасти вы планируете изготавливать из листовой стали, то предварительно из бумаги необходимо выполнить шаблон. В центре окружности нужно просверлить отверстие, куда вставляется и приваривается стержень. В зависимости от того, какой стержень вы предпочли, нужно будет выполнить квадрат или окружность.

Отверстие при этом будет иметь несколько больший размер по сравнению с параметрами стержня. Вам следует решить, какими будут лопасти. Они могут иметь две половинки или могут быть представлены разомкнутым кругом со смещенными краями. Разводить края необходимо под углом 30°. Эффективность бурения при этом окажется максимальной.

Если вы выполняете ямобур на трактор своими руками, с помощью которого будете работать на плотных почвах, то лопасти могут быть сведены под нагрузкой. Для того чтобы этого избежать, из уголка или толстой полосы стали необходимо выполнить упор. Лопасти будут гнуться, ведь сталь используется незакаленная, однако в листе ее найти почти невозможно. Если же эту задачу вы решите, то согнуть материал вряд ли получится.

Полезные советы и рекомендации

Когда нужна большая длина бурового стержня, можно поступить одним из таких методами.

Применять резьбовые муфтовые соединения:

• для этого на каждом отрезке трубы выполняется наружная резьба;
• затем изготавливаются резьбовые муфты в требуемом количестве;
• чтобы подстраховаться от спонтанного разъединения деталей делается шплинтовой фиксатор.

Использование приваренных болтов и гаек, приваренных к концам секциям. Этот способ применим для разъёмных труб малых диаметров. Но этот метод является не самым надёжным благодаря непрочности сварочного соединения.

Применять, изготовленные заранее, штанговые секции с болтовой фиксацией. Это простой и эффективный способ:

• выполняется нарезка муфт из трубы большего диаметра, чем у разъёмной трубки;
• потом они привариваются к концу одной трубы, а другая труба свободной вставляется в муфту:
• каждое такое соединение фиксируется поперёк вставленным болтом с гайкой.

Цельная и длинная буровая труба будет существенно усложнять работу.

Лучшим решением является разъёмная конструкция с оптимальной длиной секции равной 0,8 до 1,2 м.

Благодаря такому устройству будет проще подобрать нужную длину буровой трубы и увеличивать её по мере необходимости.

Несколько полезных советов, облегчающих бурение скважины, применяя ручной самодельный бур:

• можно применить самодельную желонку для оптимизации процесса выемки грунта на поверхность, так как породу лучше собирать в ёмкость;
• если трудно поднять грунт на поверхность, тогда нужно соорудить рычаг из подручных бочек или брёвен;
• самодельный бур пригодиться и для других работ в домашнем хозяйстве.

Этим инструментом можно выкапывать ямы под заборные столбы или свайный фундамент.

Мотоледобуры своими руками — какие есть варианты?

Любители подледного лова по-разному относятся к средствам малой механизации при сверлении лунок. Одни считают, что самодельный ледобур из бензопилы облегчает работы по проделыванию отверстий, другие полагают, что любительский лов превращается в наживу.

Несмотря на это, имеется много умельцев, которые мастерят устройства с механическим приводом. Способов изготовления ручного бура существует много. В качестве приводного двигателя используют мотокосы, пилы и шуруповерты.

Изготовить мотоледобур из триммера своими руками проще, чем из бензопилы, т. к. не требуется установка редуктора. Соединение двигателя и шнека проводят с помощью самодельного адаптера. При наличии в хозяйстве мотоинструмента самому сделать ледобур будет дешевле, чем покупать аналог в магазине.

Инструменты для изготовления бура

1. Сварочный аппарат. Это основной инструмент для изготовления бура. Однако учитывая, что работа несложная, аппарат может быть любой конструкции.
2. Углошлифовальная машина — болгарка. Для данной работы удобнее использовать болгарку с диском на 125 мм. Это универсальный инструмент, которым можно резать металл и затачивать режущие кромки.
3. Молоток. Удобнее, если молотков будет 2 — слесарный (75 г) и мини-кувалда — балда. В некоторых случаях ее можно использовать как наковальню.
4. Наковальня. Подойдет как специальная, так и что-то из подручных средств.
5. Тиски. В этом случае подойдут обычные слесарные или специальные трубные тиски.

Универсальные и ступенчатые ножи

Универсальные — именуемые также плоскими, заслуживают внимание рыболовов простотой в обслуживании. Лезвия просто заточить и поправить самостоятельно, избежав тем самым дополнительных затрат на услуги профессионала. Но в работе, используя плоское лезвие, придется приложить значительно больше усилий для бурения лунки

Но в работе, используя плоское лезвие, придется приложить значительно больше усилий для бурения лунки.

Ступенчатые — этот инвентарь незаменим, когда температура опускается ниже -15 °C. Два лезвия, расположенных рядом создают эффект крошения, что для закаленного морозом льда намного эффективнее резака, без лишних нагрузок. При более теплых температурных условиях эти ножи для бура неэффективны. Заточить их самостоятельно не так просто, как плоские, но возможно.

Клумба с многолетниками – разновидности

Отчасти оригинальности ландшафтного дизайна способствует умение сочетать цветы в одной месте. Поэтому клумба непрерывного цветения бывает разной:

• Модульный цветник – между растениями проложена грань в виде плитки и прочих архитектурных изделий;
• Миксбордер – контрастная композиция, располагаемая преимущественно вдоль тропинок и под окнами;
• Солитер – сбор растений, которые дружат друг с другом благодаря одному конкретному признаку – палитра, форма листвы или высота;
• Рабатка – продолговатое насаждение цветков, которые вместе образуют орнамент или определенный узор;
• Бордюр – небольшая полоса с низкорослыми растениями;
• Рокарий – клумба с цветками, дополненная камнями;
• Альпинарий – высокая каменная клумба с цветами.

Предлагаем ознакомиться Варенье из помидоров рецепт с фото, как приготовить на

Что касается размеров клумбы, то к этому параметру каждый цветовод предъявляет свои требования.

Особое значение имеет дом. При расположении сооружения в центре двора рекомендуется устраивать клумбы перед окнами, поскольку фона для цветов оказывается предостаточно. В остальных случаях пестрыми растениями лучше украшать дорожки, ограждения, пруд.

Очень многое зависит от формы цветника. Ровные линии подходят ухоженному газону, в то время как круглая клумба на даче требует подчеркнутости посредством невысоких ограждений.

Бур для проделки свай

Классический вариант бура для ТИСЭ — это лопасти с ёмкостью для сбора земли. Также есть более широкий нож, который необходим для образования расширения снизу сваи. Использовать такой самодельный бур для личных целей не очень удобно, поскольку дополнительный складной нож сильно мешает.

В связи с этим подобные конструкции часто делают разборными, где складной нож можно демонтировать. А вообще, рекомендуется использовать для проделки сваи в личных целях обычный садовый бур, а для расширения сделать отдельный нож с ёмкостью для сбора земли. Работа намного проще в этом случае.

Для такой конструкции в качестве ножа используют обрезок с лопаты, а ёмкость для сбора земли можно сделать из банки из-под сельди. Нож закреплён на рычагах, и при опускании по свае он находится в крайнем верхнем положении, так как натянут с помощью троса. При достижении дна трос расслабляется, и нож падает на стенки сваи, начиная снимать землю и формировать расширение нужного размера.

В качестве альтернативы землесборник можно сделать также из старого пропанового баллона. Для того чтобы трение было меньшим, скважину постоянно обливают водой. Работать таким инструментом можно и на твёрдых грунтах.

Это интересно: бензобуры для земляных работ.

Изготовление упора и подготовка необходимых отверстий

Для стационарной пилы, предназначенной для более продолжительного режима работы, наличие надежного упора для фиксации толщины стандартно распускаемых досок, важное и необходимое условие. Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева

Сам упор делается из металла или с применением металлической основы и отдельных деталей из дерева.

Наиболее приемлемый вариант  это создание упора из уголка 100х100 мм, с приваренными к нему металлическими пластинами толщиной не менее 5 мм с прорезями по длине. Длина упора должна быть не меньше чем длина рабочей плиты циркулярки. Длина пластин должна соответствовать ширине рабочей поверхности плиты.

В корпусе через рабочую плиту просверливаются отверстия:

• на краю через раму станка;посередине рабочей плиты.

Отверстия должны образовывать правильный прямоугольник вершинами в центре отверстий.

Отверстия необходимы для того чтобы с внутренней стороны станка в этих местах на усиленных полосой металла толщиной 5-6 мм полос были приварены гайки для фиксации зажимных болтов упора.

При изготовлении упора и сверлении отверстий нужно учитывать, что упор должен быть параллелен плоскости пилы.

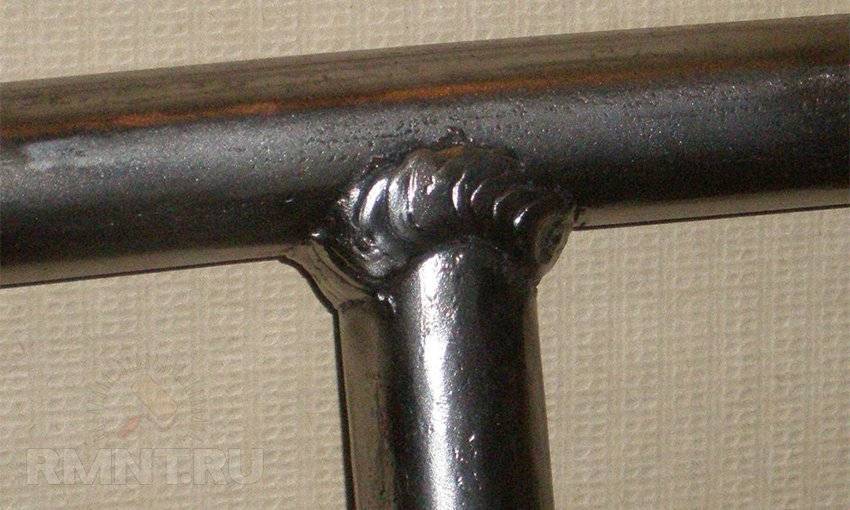

Ручка и ее особенности

Для изготовления ручки потребуется отрезок трубы длиной примерно 40 см. Диаметр подберите такой, чтобы при обхвате рукой вам было удобно ее держать.

Перед креплением ручки сожмите верхний край штанги в тисках, чтобы придать ей овальную форму. Приварите ручку перпендикулярно штанге.

Самая важная часть в буре — это ножи. От их конструкции будет зависеть, с какими трудозатратами можно проделывать отверстия в земле. Материал, из которого они будут изготавливаться, должен быть твердым и упругим.

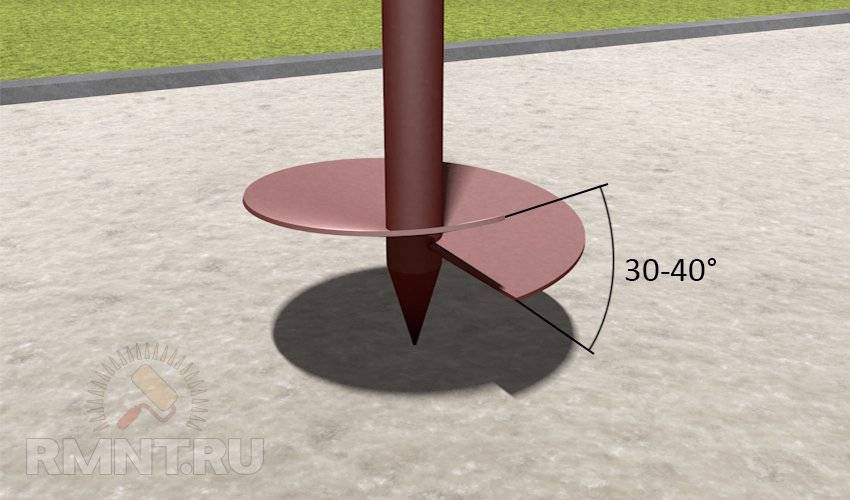

Вариант 1. Из листового металла

Самый простой нож для бура можно изготовить из листа железа. Для этого на бумаге нужно начертить круг по размеру диска для ножа. Вырезать его ножницами. Полученный шаблон прикладывается к металлической пластине и обводится маркером.

Теперь необходимо вырезать обведенный круг из металла. Можно это сделать с помощью болгарки и затем обработать края. Не забудьте в центральной части сделать отверстие под штангу.

Итак, заготовка под нож вырезана. На следующем шаге на подготовленной заготовке необходимо наметить сектор и вырезать его. Заточите режущую поверхность и отогните ее вниз (примерно на 30–40°) .

Осталось приварить изготовленный нож к штанге. От нижнего края изделия нужно отступить примерно 10 см.

Вариант 2. Из диска циркуляционной пилы

Более усовершенствованную модель можно изготовить из старого диска циркулярной пилы. Для этого его необходимо распилить пополам и половинки приварить к штанге под углом 30–40° относительно друг друга

Обратите внимание, что зубцы должны располагаться по ходу вращения бура. Такой усовершенствованный агрегат позволит даже перерезать корни небольшого диаметра

А вы знаете, что бур можно усовершенствовать? Для этого нужно взять диск небольшого диаметра, тоже разрезать его пополам. Заточить края и приварить их параллельно лезвиям ножа ниже на штанге. Это приспособление называется подрыхлитель и позволяет крошить плотный грунт. Можно изготовить еще один подрыхлитель меньшего диаметра и установить его еще ниже.

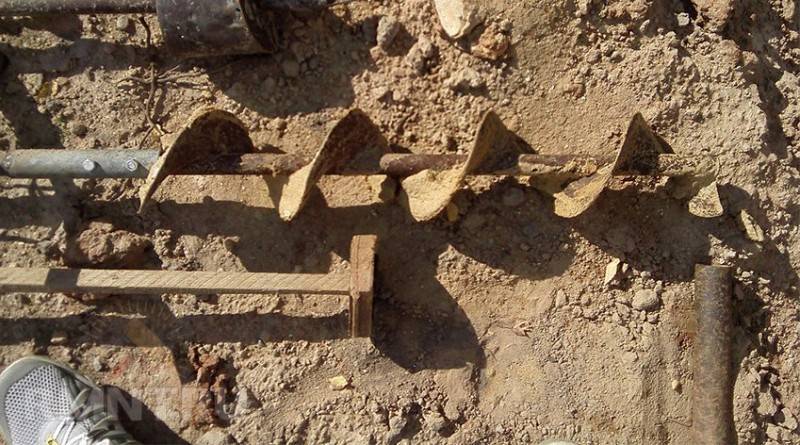

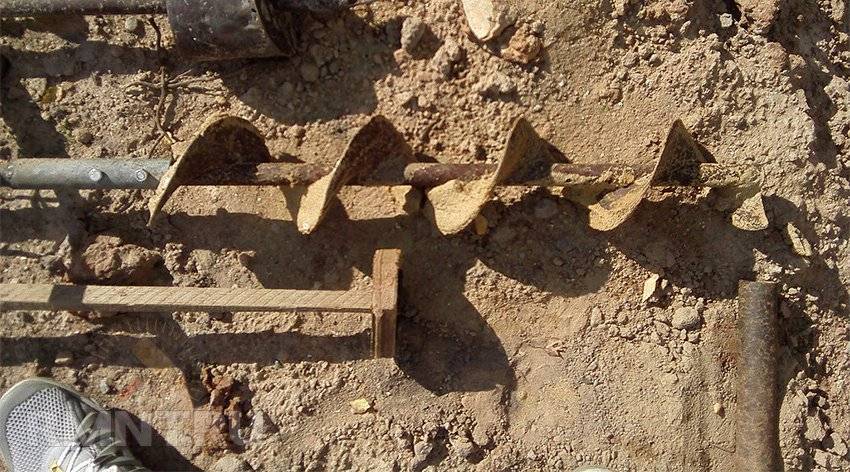

Вариант 3. Спиральный бур

Изготовить спиральный бур своими силами сложнее. Однако можно на пунктах приема металла поискать подходящие для этой цели предметы. Например, может подойти рыбацкий бур или шнек от сельхозтехники подходящего диаметра. Необходимо только отрезать его необходимой длины, заточить края и приварить к штанге. Спиральный бур можно использовать при забивке скважины для воды.

Вариант 4. Ложковый бур

Ложковый бур предназначен в первую очередь для бурения скважин под воду с одновременной установкой обсадной трубы. Для его изготовления нужно взять отрезок трубы (примерной 70–100 см) и по его длине сделать прорезь. В нижней части можно вварить старое сверло. Особенностями бура-ложки является то, что его крепление верхней части к штанге смещено относительно оси примерно на 10–15 мм. При этом вваренное сверло и штанга соосны. Таким образом, при бурении диаметр скважины будет больше диаметра самого бура.

Осталось по ходу вращения заточить режущую кромку. Срезаемый грунт будет оставаться внутри полости цилиндра и бур периодически необходимо освобождать от породы.

С помощью ручных буров можно сверлить отверстия в рыхлых породах, но в каменистой местности данный инструмент не пригоден. Из всех перечисленных вариантов с мелкими камнями может справиться спиральный бур.

Итак, рассмотрены четыре различных варианта изделий, которые можно изготовить самостоятельно. Первые два больше подойдут для выкапывания ямок под столбики и саженцы, последние два больше «специализированы» для бурения скважин под воду. Какой вариант больше подойдет вам — выбирайте сами.

Трудно сказать, что является побудительным мотивом для деятельности самодельщиков, но одно можно утверждать точно: самоделки появляются регулярно и интерес к ним не угасает. Одной из них является самодельный бур для садовых и приусадебных нужд. В хозяйстве такой инструмент незаменим. С его помощью легко установить забор, заложить основание фундамента, выкопать лунку для молодого дерева.

Садовый бур применяется для бурения почвы. Поставить забор, подкормить садовые растения, полить посадки в саду — на помощь всегда придет садовый бур.

Ямобур своими руками

Простой самодельный ямобур можно сделать из старого диска от циркулярной пилы, процесс изготовления подробно показан на этих фото.

Нам понадобится любой диск от циркулярной пилы.

Диск разрезаем пополам с помощью УШМ.

Также понадобится труба — 3/4″, длинной примерно — 1,3 метра.

Сторону трубы которая будет входить в почву, нужно срезать под углом.

К обратной стороне трубы привариваем рычаг из такой же трубы, длинна рычага — 1 метр.

Затем на расстоянии 15 см от острого края трубы, привариваем половинки диска, приваривать нужно под углом 10-15 градусов.

Вот так нужно приварить половинки диска.

Вот и всё, самодельный ямобур готов. Пользоваться ручным ямобуром довольно просто — втыкаем приспособление в почву, держась за рычаги проворачиваем его направлении режущей грани, постепенно бур входит в землю, периодически его извлекаем из лунки и удаляем почву. С помощью такого ручного приспособления, можно сделать лунки под столбчатый фундамент, под опоры для заборов и ограждений.

Видео автора самоделки: изготовление ямобура своими руками.

Собираем корпус

Первым делом необходимо сделать крепкий корпус. Для этого нужно взять металлическую трубу и согнуть из нее рамку. Алгоритм для изготовления я использовал следующий:

1. Сначала я отмерил нужный кусок от трубы: он должен быть равен периметру рамы (примерно 160 см);
2. Сделал на нем надрезы глубиной примерно 1,3 радиуса трубы. Надрезы делаются в местах сгиба. Для того, чтобы металлическую трубу было нетрудно согнуть, на каждый сгиб надо сделать от 4 до 6 надрезов через полсантиметра друг от друга. Если при сгибе будет плохо выходить прямой угол, то придется немного сточить болгаркой выполненные надрезы;
3. Заварил сварочным аппаратом углы и соединения.

По описанному алгоритму надо изготовить еще одну раму (периметром 40 см) и соединить изготовленные рамы между собой. Расстояние между плоскостями рам должно быть примерно треть метра. Обязательно нужно проследить, чтобы углы рам были соединены кусками трубы одинакового размера.

Так получится конструкция в форме усеченной четырехугольной пирамиды. В этом корпусе будет крепко зафиксирован редуктор. Но тут дело такое, Вы сами должны будете доработать корпус в зависимости от того, какой редуктор выберите.
