Чем отличается болт от винта?

А что тогда такое саморез и шуруп?

Популярными металлическими крепежами, кроме болта и винта, являются шурупы и саморезы. Вкручиваться они могут в детали, не имеющие подготовленной резьбы. Что отличает их от болтов и винтов?

Саморез (самонарезающий винт — это полное его название) является разновидностью винта. Его отличие заключается в том, что он в соединяемых металлических или пластмассовых изделиях образует в отверстии одного из них специальную резьбу.

Шуруп же является отдельным крепежным изделием, имеющим форму стержня. С одной стороны у него наружная резьба с головкой, а с другой — резьбовой конический конец, который называется буравчик. При образовании соединений в пластмассовом или деревянном изделиях, он служит для нарезания резьбы.

Определив, в чем разница болта, винта и других крепежных элементов, будет легче понять, что и в каких случаях лучше всего будет применить.

Как распознать наркомана

Если вы подозреваете своего близкого в употреблении наркотиков, прямые вопросы вероятнее всего не будут эффективны. Вряд ли наркоман подтвердит ваши слова, скорее, он станет категорически отрицать их

Поэтому большое внимание следует направить на наблюдение за человеком: за состоянием его здоровья и внешнего вида, за работоспособностью, настроением и т. д. Нужно выявлять изменения в образе жизни, общении и поведении, фиксировать странности и необычные действия, ранее отсутствовавшие

Нужно выявлять изменения в образе жизни, общении и поведении, фиксировать странности и необычные действия, ранее отсутствовавшие.

Следует учитывать, что по отдельности признаки, перечисленные ниже, еще не свидетельствуют об употреблении наркотических веществ. Но если вы видите сразу ряд подобных у близкого человека, стоит неотлагательно разбираться с проблемой, устанавливать точную причину симптомов и обращаться за обеспечением грамотного лечения к квалифицированным специалистам.

Помните, что наркотики способны научить зависимого искусно обманывать и убеждать, чтобы иметь возможность регулярно доставать необходимую дозу и не быть замеченным. Человек становится готов на что угодно, лишь бы иметь доступ к нужному веществу.

Если вы заметили неладное, нужно действовать как можно быстрее. Чем меньше времени пройдет с момента наступления зависимости, тем легче и быстрее можно вылечить пострадавшего.

Как правило, на начальных этапах винтовых наркоманов выдают следующие показатели:

• расширенные зрачки во время действия нарковещества;
• нарушения сна (сонливость и продолжительная бессонница);
• отсутствие аппетита;
• повышенная температура;
• перепады настроения;
• раздражительность.

Затем прибавляются:

• нарушения внимания и концентрации;
• вспышки агрессии;
• двигательные нарушения;
• судороги;
• снижение массы тела;
• нарушения дыхания;
• постоянная усталость;
• депрессия и апатичное поведение.

В дальнейшем зависимого можно распознать по значительному истощению организма и серьезным психическим отклонениям.

Возникающие психические расстройства:

• пограничные состояния;
• депрессия,
• психоз;
• паранойя;
• мания преследования;
• галлюцинации;
• болезнь Альцгеймера и пр.

Определение

Шуруп

– это стержень, имеющий головку и острую резьбу. Крепежное изделие применяют в том случае, если необходимо прикрепить деталь к какому-нибудь мягкому материалу. Например, если речь идет о закручивании в деревянные или пластмассовые изделия. Классификация шурупов может быть разной: есть изделия для дерева и металла, также крепежный элемент может разделяться по форме головки. На сегодняшний день шуруп может иметь шестигранную, потайную, квадратную или полукруглую головку. Здесь все зависит от того, для чего используется шуруп, к какому изделию его прикрепляют. Перед саморезом он имеет как свои определенные преимущества, так и некоторые недостатки.

Шуруп

Саморез

– это винт, имеющий острую резьбу. Изделие имеет либо острый наконечник, либо наконечник-сверло – в зависимости от того, какие работы проводятся. Главная характерная особенность саморезов заключается в том, что треугольная резьба полностью закрывает цилиндрическую поверхность. Для примера, такой особенности нет у винтов или шурупов. Сегодня саморез изготовляется из различных материалов, в числе которых углеродистая и нержавеющая сталь, плюс само покрытие может быть разным. Все эти факторы оказывают непосредственное влияние на стоимость крепежного изделия, которая очень серьезно варьируется. Отдельно стоит выделить назначение саморезов – они применяются для самых разных целей: для крепежа деталей древесины, гипсокартона, листового материала, металлического профиля.

Саморез

Причины поломок

Если на саморез с шестигранной головкой оказывается слишком большое давление, то можно сломать головку глухаря. Происходит это по нескольким причинам. Во-первых, плохое качество самого болта. Нарушение технологического процесса может произойти во время высадки головки. При этом шейк испытывает сильное напряжение, находясь на границе между линией нагрева и деформации. Если в процессе не было уравнивания структуры закалки и отпуска, то при выполнении крепежных работ головка имеет возможность сорваться.

Во-вторых, было неправильно сделано отверстие в материале для глухаря. Если отверстие неглубокое, стружка не вычищена должным образом, то тяжело будет предотвратить разрушение болта. При закручивании гайковертом может быть большая скорость кручения или сильное давление. Глухарь с разгона упирается в деревянный брус и ломается.

В-третьих, причиной может быть неправильно подобранное сверло для создания предварительного отверстия. При выполнении закручивающих движений температура металла растет от сильного трения, происходит заклинивание болта. Чтобы спасти ситуацию, можно на болт добавить немного смазки.

В-четвертых, взят неподходящий по размеру дюбель.

Есть еще одна причина сворачивания головки, но она встречается крайне редко. Это большая скорость, а именно резкое начало закручивания самореза по дереву.

Маркировка и обозначение болтов

Болт на чертеже указывается с помощью специальной маркировки, которая позволяет кратко описать все необходимые характеристики.

Рядом с маркировкой может быть указано название производителя.

Для расшифровки болтов нужно обратить внимание на цифры на головке болта, которые означают:

1. Первые цифры указывают на класс прочности, который является наиболее важным, так как указывает, какую нагрузку способен выдержать крепеж (первая обозначает прочность, вторая – текучесть материала.
2. Обозначение резьбы – наноситься на головку только когда резьба левостороння, что указывается стрелкой.
3. Буквы – обозначают тип металла, из которого произведен крепеж.

Обозначение гайки и болта проводится в соответствии с правилами маркировки по ГОСТу или же спецификации согласно международному стандарту DIN 933.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

>

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Винт с цилиндрической головкой (на самом деле, слегка скошенной на конус) и прямым шлицем DIN 84.

Винт с цилиндрической скругленной головкой и прямым шлицем DIN 85.

Винт с полукруглой головкой и шестигранным углублением под ключ ISO 7380.

Винт с полукруглой головкой, буртиком и шестигранным углублением под ключ ISO7380 исп. 2.

Винт с цилиндрической головкой, со сферой и крестообразным шлицем Pz, Ph DIN 7985.

Винт с цилиндрической головкой, со сферой, радиальными отверстиями и прямым шлицем. Пломбировочный, DIN 404.

Винт с потайной головкой и прямым шлицем DIN 963.

Винт с потайной головкой и крестообразным шлицем DIN 965.

Винт с потайной головкой и шестигранным углублением под ключ DIN 7991.

Винт с полупотайной головкой и прямым шлицем DIN 964.

Винт с полупотайной головкой и крестообразным шлицем DIN 966.

Винт с увеличенной плоской цилиндрической головкой и прямым шлицем DIN 921.

Винт с полукруглой низкой головкой, с буртом и крестообразным комбинированым шлицем.

Винт с цилиндрической головкой и шестигранным углублением под ключ DIN 912.

Винт с низкой цилиндрической головкой и шестигранным углублением под ключ DIN 7984.

Винт с низкой цилиндрической головкой, шестигранным углублением под ключ и направляющей для ключа DIN 6912.

Другая большая группа винтов – винты установочные. Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Конический	Плоский	Цилиндрический	Засверленный
Прямой шлиц	DIN 553	DIN 551	DIN 417	DIN 438
Шестигранная с углублением под ключ	DIN 914	DIN 913	DIN 915	DIN 916

Мебельные винты представлены двумя изделиями:

винтом для мебельных ручек с полукруглой головкой, буртиком и комбинированным шлицем;

винтом мебельным с плоской головкой и шестигранным углублением под ключ:

Группа винтов имеет головки в форме крючков и петель разного вида:

винт с крючком

винт с петлей

винт с L-образным крючком

винт с крючком спиральным (витым)

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Классический винт-барашек «Американская» форма винта-барашка

Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:

• АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
• DЕ – потайная головка с крестообразным шлицем;
• ЕЕ – полупотайная головка с крестообразным шлицем;
• А – шестигранная головка;
• ВЕ – цилиндрическая головка с прямым шлицем;
• FЕ – потайная головка с прямым шлицем;
• GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

Болты и винты по ГОСТ. В чем разница? Сходства и отличия

Каталог / болт, винт ГОСТ, продажа болтов

Вопрос о разнице между винтом и болтом достаточно часто поднимается в интернет как среди специалистов, так и полных дилетантов в этой сфере. Но однозначного ответа не дано и сегодня. Постараемся сделать анализ и все-таки найти эти «неуловимые» отличия между винтом и болтом.

Межгосударственный стандарт ГОСТ 27017-86 «Изделия крепежные. Термины и определения», ГОСТ 7798, который бы должен вносить полную ясность в данный вопрос, к сожалению ее не вносит. Согласно стандарта, болт это крепежное изделие состоящее из стержня и головки, которое формирует соединение при помощи гайки или отверстия в одной из скрепляемых деталей. По тому же стандарту, винт — крепежное изделия для создания соединения, включающее стержень и конструктивный элемент для передачи крутящего момента. Отдельно в примечании подчеркивается, что этот конструктивный элемент может быть головкой со шлицем, с накаткой или, при отсутствии головки, шлицем в торце стержня. Большая советская энциклопедия (сайт https://dic.academic.ru/) дает еще более расплывчатое понятие о болте. По ней болт это крепежная деталь с резьбой на одном конце и четырех- или шестигранной головкой на другом. Интересно также трактуется понятие «винт» в российской версии Википедии. По ней это крепежное изделие для соединения деталей в одной из которых есть внутренняя резьба или без нее.

Соберем все вышеперечисленные трактования и попробуем найти существенную разницу между этими двумя видами крепежных изделий

Главное, на что нужно обратить внимание это: используется ли в крепежном соединении гайка, какая форма головки для передачи крутящего момента

Диапазон размеров болтов, винтов: болт М6, болт М8, болт М10, болт М12, болт М16, болт М20, болт М24, болт М27, болт М30, болт М36, болт М42, болт М48, болт М52.

Если отталкиваться от определений ГОСТа то, ответным крепежным изделием для гайки (независимо от формы головки) всегда будет болт. Крепежное изделие с шестигранной головкой соединяющее детали, если в одной или обеих есть внутренняя резьба, — это болт. То же самое, но без внутренней резьбы в детали и не с шестигранной головкой — это винт.

Многие специалисты машиностроительной отрасли склоняются к тому, что винт, шпилька и болт определяются по ответному крепежу. Крепежное изделие с наружной резьбой и головкой плюс гайка — это болт. Такое же изделие плюс деталь — это винт.

Но все равно полной ясности в данном вопросе нет. Если в составе резьбового соединения работает гайка и крепежное изделие с наружной резьбой и потайной головкой с крестообразным шлицем. Это крепежное изделие винт или болт?

Да, есть вопросы к органам стандартизации.

Как купить болты и винты по ГОСТ по низким ценам:

• заполните простую форму «Оформить заказ» вверху страницы;
• позвоните по телефону +7;
• отправьте заявку на электронную почту;

Условия продажи:

• Реализация металлоизделий оптом и в розницу;
• Безналичный расчет, путем перевода денежных средств с банковского счета;
• Возможность отсрочки платежей;
• Бесплатные консультации наших специалистов;
• Оказываем услуги упаковки товара по требованиям заказчика;
• Готовы произвести продукцию любой сложности на заказ по чертежам заказчика.

Условия доставки:

• Доставка продукции осуществляется со склада из наличия;
• При необходимости мы можем предоставить услугу ответхранения;
• Готовы предоставить скидку на доставку согласно условиям партнерских программ транспортных компаний;
• Возможность самовывоза товаров со складов.

Гарантии:

• Вся продукция сертифицирована, отпускается после технологического контроля;
• Метизы, крепеж, канаты, сетка, проволока, электроды и другая металлопродукция соответствуют ГОСТ и ТУ;
• Возможность возврата товара в соответствии с законодательством Российской Федерации;

Доставка по РФ: Москва, Санкт-Петербург, Архангельск, Астрахань, Барнаул, Белгород, Брянск, Владимир, Волгоград, Вологда, Воронеж, Екатеринбург, Иваново, Ижевск, Йошкар-Ола, Казань, Калуга, Киров, Кострома, Краснодар, Курган, Курск, Липецк, Омск, Оренбург, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Севастополь, Симферополь, Смоленск, Ставрополь, Тамбов, Тверь, Томск, Тула, Тюмень, Ульяновск, Уфа, Челябинск, Ярославль и др.

Представленная на данном сайте информация содержит каталог справочной информации о более 3000 наименованиях металлоизделий, носит информационный, ознакомительный характер, может быть применена в разных областях деятельности предприятий.

Особенности болтового соединения

По своей форме он имеет много общего с болтом. Что касается болтового соединения, то для надежной фиксации крепежи должны быть максимально жестко укреплены. Для этого используют калиброванное отверстие, предотвращающее прокрутку крепежа.

Для предотвращения сдвига метизы наделяют важной особенностью – утолщения в области шляпки и резьбы. Если на изделии имеется такое утолщение, это болт

Существует несколько разновидностей болтов в зависимости от применения:

• черновые. Это метизы из высокоуглеродистой стали, которые изготавливают способом штамповки. Поскольку такие болты чаще используются в соединениях с небольшой нагрузкой, они не проходят дополнительную обработку;
• чистовой. Обязательная механическая обработка, поскольку сфера применения – это узлы с высокой нагрузкой;
• получистый. В процессе производства не обрабатывают шляпку, но изготавливают ее по всем стандартам ГОСТ. Получистый метиз считается наиболее распространенным на рынке.

Как предупредить самоотвинчивание винта

Самопроизвольное отвинчивание часто возникает вследствие тряски и подобных динамических нагрузок. Для его предотвращения существуют разные методы. Один из примеров – шайбы из упругих материалов, монтируемые под головку или в гайку, а также парные детали вида “NordLock”. В продаже можно встретить винты, оснащаемые такими приспособлениями. Еще один вариант – проволочные замки, соединяющие расположенные по соседству крепежи и препятствующие самоотвинчиванию. Иногда под головки монтируют пружинящие шайбы. Для лучшего сцепления крепежа с деталью можно нанести возле головки немного краски или лака.

Болт как оплот безопасности и срока эксплуатации изделия

Болтовое соединение применяется для несущих конструкций в мостах, зданиях и других сооружениях. Для безопасного использования и длительного срока применения, размер крепления и его прочность должны быть рассчитаны исходя из предполагаемой нагрузки, которая будет прикладываться к сопрягаемым деталям

Также важно учесть тип нагрузок – на сдавливание или на срез. Все характеристики описаны в ГОСТе, и поэтому если вы им воспользуетесь, то сможете попробовать составить описание тому, что такое болт

Благодаря резьбовому соединению или гаки отверстия в одной из скрепляемых деталей создает крепкое соединение, которое будет устойчивым к сдвигам. Такое описание не сильно отличается от того, что сказано о винтах, и по этой причине рассмотрим еще подробнее. Но стоит сделать небольшое отступление, потому что оно еще потребуется.

Применение болта

Отличие болта от винта по ГОСТу в том, что болт не только будет сжимать сопрягаемые детали, но еще и будет предотвращать их сдвигание.

По этой причине перед их соединением следует просверлить особое калиброванное отверстие, которое будет равно по диаметру утолщения на ножке болта. К примеру, для крепления с маркировкой М10 должно быть 10 мм (1 см),  если диаметр будет не такой, как требуется, то крепежные детали не будут хорошо закреплены от сдвигов.

На хвостовике с резьбой нужно разместить шайбу, а после скрепить соединение при помощи гайкой. Если по какой-то причине  место скрепления будет подвержено волнам вибрации, то дополнительно применяйте шайбу от гровера, которая будет препятствовать самовольному откручиванию гайки.

Чем отличается болт от винта и шурупа и для чего они предназначены

Винты, шурупы, саморезы, болты и гайки – все это объединено под одним названием «строительный крепеж» или, по-другому, «метизы». Основная их задача — скреплять различные части промышленных и бытовых конструкций. В зависимости от специфики производства и назначения, все крепежные изделия имеют свои особенности.

Самой распространенной деталью среди всех соединительных элементов, имеющих резьбу, является винт. С него и стоит начать отличительную характеристику всех резьбовых метизов, чтобы понять, чем отличается винт от болта и шурупа.

Параметрами

Болты изготавливают с 6-гранными, квадратными, круглыми или овальными головками (зависит от предназначения и места использования). Т.е., могут иметь разную форму. При этом профиль болтов крепления может иметь форму квадрата или полукруга. Головки отдельных болтов бывают и потайными. Могут различаться и болты с головками одинаковой формы. Как пример, откидные и рым-болты имеет круглую головку. Однако у первых она изготовлена подобно вилке, а у вторых имеет отверстие. Размеры головок у 6-гранных, наиболее распространенных болтов также бывают различными, т.е. изготовленными под ключи разных размеров. Так болты М20 могут быть изготовлены с головками под ключи 27, 30 и 34 мм.

Формой стержня

Стержни болтов могут резьбу одного диаметра с их гладкой частью. Или ступенчатыми, когда их резьбовая часть по диаметру существенно меньше гладкой части. Пример — призонные болты, применяемые для сборки тяжело нагруженных соединений.

Типом и шагом нарезанной резьбы

По типу резьбы болтов могут быть:

• метрическими;
• дюймовыми;
• трубными;
• трапецеидальными;
• упорными;
• прямоугольными или квадратными.

В нашей стране применяется в основном метрический тип резьбы (М, мм), которая может быть нарезана с крупным или мелким шагом. Так, болты М8 выпускаются как с шагом резьбы в 1.25 мм (крупным), так и в 1,0 мм (мелким). А вот болты М72 лишь с мелким — 4,0 и 6,0 мм.

Исполнением и его точностью

Здесь возможны различные варианты, предусмотренные соответствующими Гос. стандартами.

К примеру, в 6-гранных болтах, чтобы застопорить их после соединения, предусматривается на окончании резьбы или на головках специальное отверстие для вставки шплинта или вязочной проволоки. Для снижения веса болтов облегчают их головки, проделывая в них углубления и т.д.

По точности исполнения шестигранные болты делят на классы:

• высокоточные (класс А, повышенной точности) — для особо важных соединений;
• нормальной точности (класс В) — для массового применения;
• низкой точности (класс С) — для малоответственных соединений.

Болты разных классов отличаются качеством обработки стержней и нарезки резьбы, боковин головки, соответствием их диаметра размеру отверстий, в которые они устанавливаются.

Прочностью и материалом изготовления

Класс прочности любого болта зависит от того, из какого материала он изготовлен. В большинстве случаев используется сталь: обычного качества, конструкционная – углеродистая, легированная углеродистая, низколегированная, нержавеющая коррозионностойкая — обыкновенная, жаропрочная, жаропрочная релаксационностойкая. Болты также изготавливают из латуни, меди, титана и титановых сплавов.

Предлагаем вниманию самые востребованные болты (по длине и размеру), которые всегда можно найти в каталоге нашего павильона:

12, 16, 20, 25, 30, 40, 50

16, 20, 25, 30, 40, 50, 60, 70, 80

16, 20, 25, 30, 40, 50, 60, 70, 80, 90, 100

20, 30, 40, 50, 60, 70, 80, 90, 100, 120

40, 60, 80, 100, 120

50, 70, 80, 100, 120, 140, 160, 200

Но это лишь часть реализуемых нами этих популярных крепежных изделий. Мы предлагаем также по вполне доступным ценам болты стандартные крепежные в широком диапазоне М1.6 — М160. А для мастеров-профессионалов у нас имеются, кроме этого, болты оцинкованные, высокопрочные, фундаментные, мебельные, футеровочные, шинные, откидные, башмачные, болты с потайными и полукруглыми головками и множество других.

Чем отличается болт от винта

Крепежные изделия различных видов используются при изготовлении механизмов и конструкций, в промышленности и строительстве, в мебельном и иных производствах. Винт и болт – одни из незаменимых элементов скрепления, однако в чем разница между ними понятно не всегда. Согласно принятым стандартам отличия болта и винта весьма значительные.

Болт представляет собой крепежное изделие с наружной резьбой, используемое для фиксации. Внешне изделие выглядит как стержень с нанесенной резьбой, заканчивающийся цилиндрической или шестигранной головкой. Болты применяются в строительных работах по сооружению всевозможных конструкций и при соединении разъёмных механизмов, расположенных внутри машин. Выбор конструкции и размеров крепежного изделия зависит от предстоящего вида крепления.

Винт – это тоже разновидность крепежных изделий, используемая для фиксации элементов. Он применяется в тех же машинных соединениях и в мебельном производстве. Чаще всего винт изготавливается из нержавеющей и кислотоупорной стали, цинково-никелевого сплава или латуни. Внешне винт мало чем отличается от болта – это стержень с нанесенной резьбой, заканчивающийся обтекаемой головкой с лопастями. Различают конические и цилиндрические винты.

Ключевое отличие болтов и винтов заключается в способе крепления. Когда вкручивается болт, то вся нагрузка получается на срезе, перпендикулярно соединяемым деталям. Когда крепление осуществляется при помощи винта, то опора рассчитывается на стык, находящийся вдоль либо параллельно оси соединённых деталей.

Различается и применение этих крепежных изделий. Болт используется при креплении конструкции насквозь. Соединение происходит при помощи гайки, которая накручивается на стержень. Винт можно вкрутить только в поверхность с заранее заготовленной резьбой. Кроме того, болты закрепляются гаечными ключами, подходящими под размер головки. Винт можно вкрутить при помощи отвертки или торцевого ключа, помещенного в прорезь в головке.

Болтовое соединение считается более надежным, так как вращение деталей полностью исключается. С другой стороны, существуют некоторые разновидности винтов, которые передвигаются вместе с подвижными деталями механизма.

Отличия в форме головке также играет свою роль. Винт можно вкрутить в плоскость так, чтобы на поверхности не был заметен выступ. Головка болта всегда остается на поверхности элемента. Соответственно, чтобы разъединить болтовое соединение, достаточно выкрутить изделие вручную или срезать головку. Винт придется выкручивать отверткой.

Винты отличаются широким ассортиментом видов и размеров. Так, для скрепления микродеталей можно приобрести совсем маленькие винты.

Выводы:

1. Болты и винты – разновидности крепежных изделий со схожими функциями.
2. Болты имеют цилиндрическую или шестигранную головку, винты – обтекаемую с лопастями.
3. Различают конические и цилиндрические винты.
4. При болтовом соединении нагрузка приходится на срез, перпендикулярно соединяемым деталям. При винтовом — на стык, находящийся вдоль либо параллельно оси соединённых деталей.
5. Болт используется при креплении конструкции насквозь. Винт не должен выходить за пределы детали.
6. Болтовое соединение происходит при помощи гайки. Винт вворачивается в поверхность с заранее заготовленной резьбой.
7. Болты закрепляются гаечными ключами по размеру головки. Винты можно вкрутить при помощи отвертки или торцевого ключа.
8. Болтовое соединение считается более надежным.
9. Вращение деталей, скрепленных болтом, исключено. Некоторые виды винтов двигаются вместе с деталями.
10. Головка болта всегда остается на поверхности, винт вкручивается целиком.
11. Чтобы разъединить болтовое соединение, нужно скрутить гайку вручную или срезать головку. Винт выкручивается отверткой.
12. Винты отличаются широким ассортиментом видов и размеров.

Болты — Госты, обозначения

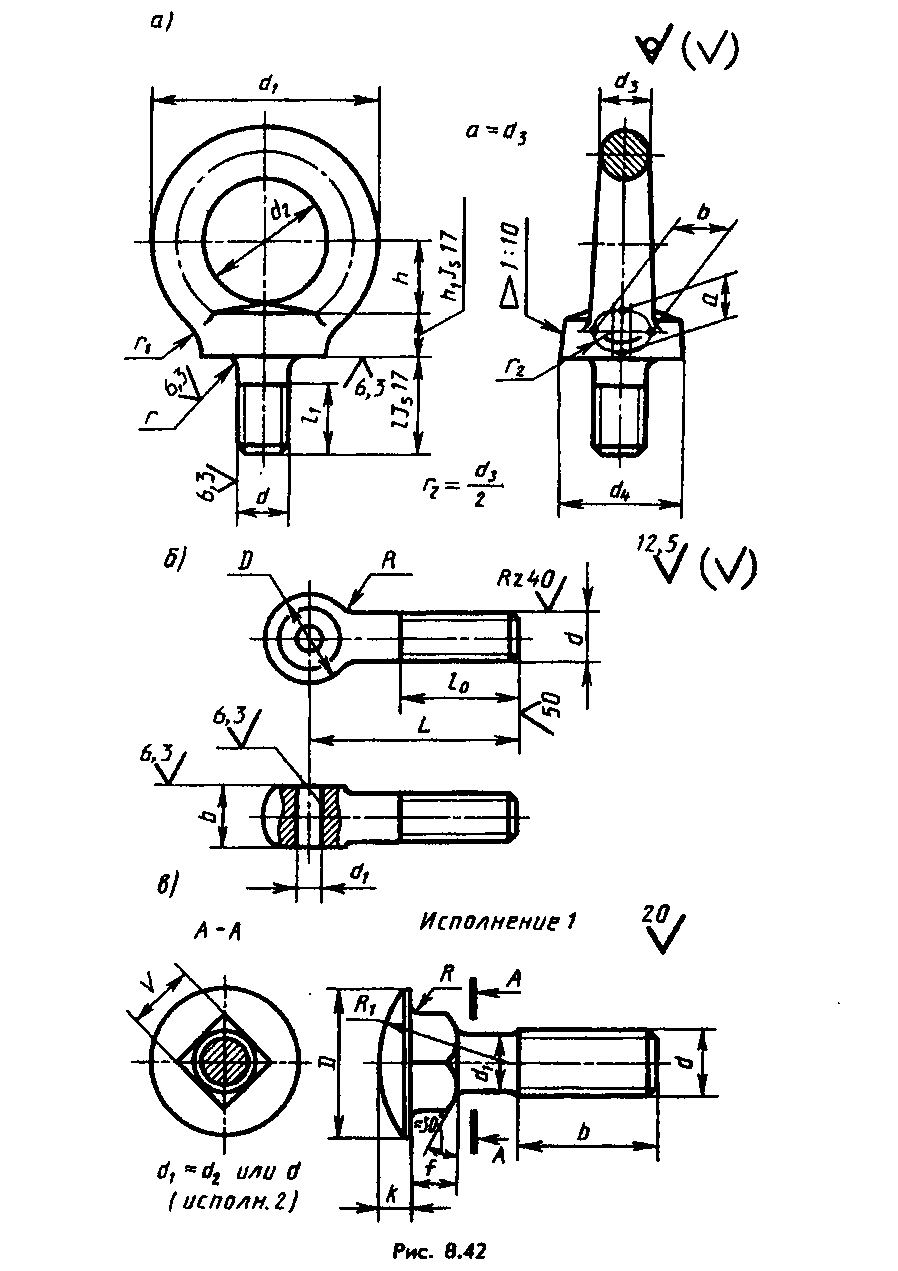

На рис. 8.42 — примеры различных болтов: а — рым-болта (ГОСТ 4751—73*), ввертываемого в тяжелые детали, например в электродвигатели для их подъема и спуска на тросах при монтаже; б — откидного болта (ГОСТ 3033—79*), позволяющего быстро зажимать или освобождать детали в различных приспособлениях; в — болта с полукруглой головкой и с квадратным подголовком (ГОСТ 7802—81*), не требующего зажима головки при завинчивании гайки. Наиболее широко применяют болты с шестигранной головкой, повышенной, нормальной и грубой точности (классов точности А, В, С), с нормальной или уменьшенной головкой, с крупным или мелким шагом резьбы, выпускаемые в одном или нескольких исполнениях. Пример такого болта, выпускаемого по ГОСТ 7798—70* (СТ СЭВ 4728—84) в четырех исполнениях, дан на рис. 8.43: 1 — без отверстия в стержне и головке; 2 — с отверстием в стержне под шплинт; 3 — с двумя отверстиями в головке для стопорения проволокой; 4 — с цилиндрическим углублением в головке, с номинальным диаметром резьбы от 6 до 48 мм, длиной от 8 до 300 мм.

Согласно ГОСТ 10549—80*, для шагов 0,5…0,7 катет z равен 0,5 мм; для шагов 0,75…1 — 1,0 мм; для шагов 1,25…1,75 — 1,6 мм; для шага 2 — 2,0 мм; для шагов 2,5…3,5 — 2,5 мм. Подробнее см. в указанном стандарте. Диаметры и шаги для болтов, винтов и шпилек см. на с. 228.

Болт 3M12X1,25-6gX60.109.40X.016 ГОСТ 7798—70, где 3 — исполнение, 1,25 — мелкий шаг резьбы, 6g — поле допуска, 60 — длина болта, 109 — класс прочности 10.9.40X — марка стали, 016 —вид покрытия (цинковое, хроматированное), толщиной 6 мкм;Болт M12—6gX60.58 ГОСТ 7798— 70 — болт исполнения 1 (не указывают) с крупным тагом (не указывают), длиной 60 мм, класс прочности 5.8, без покрытия.Класс точности (в данных примерах В) и размеры головки (в данных примерах — нормальной) определены номером стандарта

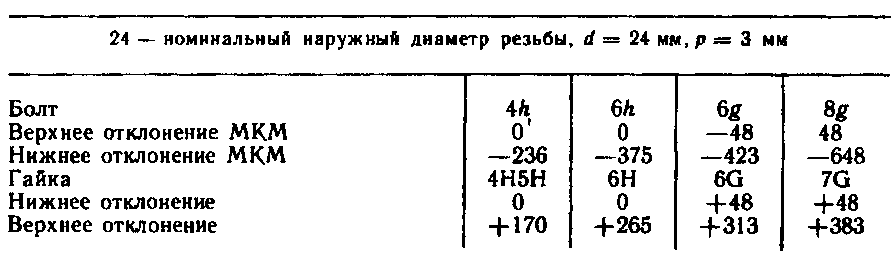

Если заменить в приведенном обозначении ссылку на ГОСТ 7798—70 ссылкой, например, на ГОСТ 7805—70* (СТ СЭВ 4727—84), то она определит такой же болт, в том же исполнении, но повышенной точности (класса А) и с уменьшенной головкой под ключ.Этот пример показывает, как важно точно записывать условное обозначение любого изделия, для которого оно установлено стандартом.На учебных чертежах принимают, что болты изготовлены из углеродистой стали класса прочности 5.8 и что они не подвергались покрытию.Таблица поясняет значение указываемых в обозначениях резьб полей допусков (бывш. 1, 2, 3-го классов точности)

ГОСТ 18125—72* является общим для болтов классов точности В и А (с диаметром резьбы свыше 48 мм). Поэтому в обозначении последних добавляют букву А.Болт А2М56Х4 — 6gX300.07.019 ГОСТ 18125-72, где А — повышенная точность, 2 — исполнение, 56 — номинальный диаметр резьбы, 4 — ее шаг, 300 — длина болта.Класс точности В не указывают.Болт М56Х300.02 ГОСТ 18125—72, где 07 и 02 — группы материалов по ГОСТ 18126—72*.Не указывают поле допуска в обозначении болтов грубой точности (класса точности С), изготовляемых по ГОСТ 15589— 70*… 15591—70*. в четырех исполнениях, например:Болт M24X120.46 ГОСТ 15591—70.Выпускают классов прочности 3.6; 4.6; 5.6, с диаметром резьбы 20… 48 мм.При записи обозначения необходимо следить, чтобы промежутки между его составными частями не были излишне малыми или большими (рекомендуются равными ширине буквы данного размера шрифта), чтобы знак умножения X отличался от буквы X, и т. п.На рис. 8.45 показано выполняемое на учебных чертежах, когда это требует задание, построение дуг гипербол на боковых гранях головки болта, образующихся при сечении конуса вращения (конической фаски) плоскостями (гранями головки), параллельными его оси. Обычно эти дуги заменяют дугами окружностей, определяемыми каждая тремя точками.
