Чем резать вентиляционные трубы

Виды и отличия воздуховодов для вытяжек

Воздушные отводы для грамотного функционирования вытяжки существуют разные. Они производятся из различного материала и могут быть всякой формы. Все воздуховоды для вытяжек, в основном, делятся на жесткие и гибкие виды. Естественно, от этих параметров напрямую зависит их производительность и общая стоимость. Проанализируем более детально их характеристики и типы.

Особенности и преимущества металлических гофрированных воздуховодов

Гибкие (гофрированные) воздуховоды для вытяжки являются наиболее популярными при установке вытяжки от плиты. Обычно они делаются из алюминия, но иногда встречаются и из стали.

При этом они имеют следующие преимущества:

• их можно установить под всяким углом;
• в случае необходимости они растягиваются до определенной длины или сжимаются.
• имеют небольшую стоимость.

В то же время надо иметь в виду, что немало у гибких труб и минусов:

1. Гофр, не полностью вытянутый, создает большое сопротивление воздушному потоку. И это в результате может влиять на эффективность всей вытяжки (примерное уменьшение производительности на 5-10% от каждого метра длины). Поэтому не рекомендуется проводить отвод газов от плиты посредством гофрированного рукава более 3 метров.
2. Такие трубы быстрее загрязняются и портят эстетику на кухне. Часто приходится их прикрывать «облицовкой», на что требуются дополнительные расходы и пространство.
3. Алюминий, из которого изготовлены гофрированные трубы, сам по себе является непрочным материалом. При небрежном пользовании на нем легко нанести вмятины, проколы и другие механические повреждения.

К тому же этот металл очень теплопроводный, следовательно на такой трубе зачастую скапливается конденсат.

Особенности и преимущества пластиковых воздуховодов

Все вентиляционные трубы пластиковые для вытяжки изготавливаются из разного материала: ПВХ, фторопласта и полипропилена. Трубы такого исполнения выделяет простота при соединении и идеальная внутренняя поверхность. Также такие воздушные каналы для вытяжки подразделяют по форме трубы, которая бывает как круглой, так и квадратной.

Особенности изделий различных конфигураций:

• изделия квадратной формы легче спрятать над навесным потолком;
• трубы круглого сечения имеют наилучшую пропускную способность и минимальный уровень шума.

Разумеется, пластиковый воздуховод для вытяжки имеет более высокую цену, но его качество оправдывает расходы.

Какой вариант лучше

При выборе канала для вытяжки можно остановить свой выбор на любой отводной трубе – это решение не является критичным. В случае грамотного расчета трубы, вытяжка будет функционировать в любом случае.

При подборе необходимо иметь в виду лишь некоторые нюансы:

1. Простота при установке. Здесь лучше купить гофрированную трубу из алюминия.
2. Эстетика. В связи с этим пластмассовые изделия явно выигрывают. Хотя гофр также можно декорировать.
3. Стоимость. Тут гофр явно выигрывает.

Из этих соображений можно сделать вывод: если тянуть воздуховод нужно на расстоянии до 3 метров, то целесообразнее применять гофрированную трубу. Если же плита установлена больше этого расстояния, то в качестве канала для отвода воздуха лучше использовать пластик.

Труба из жести за 5 минут без листогиба. Личный опыт.

Купил жесть листовую и давай голову ломать как придать ей необходимую форму. Сначала я нашел стальную трубу нужного диаметра и пытался обстучать лист вокруг нее, но лист упрямо принимал свою первоначальную форму и никак не хотел делаться круглым. В итоге я пришел к такому алгоритму и очень быстро справился с работой.

1. Посчитал сколько мне надо жести на трубу нужного мне диаметра.

Мне нужна была труба диаметром 30 см. Считаем: длина куска жести=3,14 х30=94,2см(плюс по 1.5 см с каждого края на соединение (например склепку).

3. Берем металлическую трубу диаметром намного меньше, чем должна быть Ваша (мне попалась под руку толщиной 50мм., можно 70. Толще руками держать уже неудобно)

4. Положив лист жести ровно по краю трубы накручиваем его руками на трубу:

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

• Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
• Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет

В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что – неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Какой инструмент можно использовать для нарезки пластиковых труб

Если учесть что народ в нашей стране мастеровой, то для резки труб он умудряется использовать самые невообразимые подручные средства. Но не стоит думать, что такая нарезка способствует хорошему качеству будущего трубопровода. Поэтому рассмотрим инструменты, позволяющие наиболее качественно резать пластиковые трубы:

• ножовка по металлу;
• самозатачивающийся нож (с мелкими зубчиками);
• ножницы для резки труб из пластика;
• труборез роликового типа;
• аккумуляторный труборез;
• гильотинный труборез.

Отрезание труб ножовкой по металлу или ножом не стоит рассматривать всерьез, так как их использование приводит к тому, что торец трубы махрится, образуются заусенцы, которые приходится ликвидировать при помощи наждачной бумаги или зачистки ножом.

В любом случае качество среза страдает. Эти способы можно использовать для единичных резов. Если же трубопровод имеет сложную конфигурацию и много соединений отдельных участков, то данные инструменты лучше не применять. Ножницы для резки труб используются в основном для нарезки труб из пластичных полимеров.

Остро заточенное лезвие ножа закреплено только с одной стороны инструмента. На месте второго лезвия находится довольно широкое основание с прорезью, предназначенной для приема в себя режущей пластины. Работа с такими ножницами производится исключительно за счет мускульной силы человека. Между рукоятками ножниц размещается зубчатая рейка округлой формы, которая после смыкания рукоятей ножниц толкает лезвие в направлении основания. Процесс резки трубы происходит следующим образом:

• на поверхности трубы ставят хорошо заметную метку, помечая ею место реза;
• основание располагают поверх этой метки, контролируя сквозь прорезь основания ее положение;
• затем, приложив силу, врезаются в трубу и, постепенно наращивая усилие, производят окончательный разрез трубы.

Достоинствами ножниц являются довольно высокая эффективность и дешевизна конструкции. Недостатком же считают прямую связь эффективности работы инструментом с физической силой работающего им человека. Кроме того, во время реза необходимо следить за плавным движением кисти, иначе лезвие может просто соскользнуть с зубчатой рейки.

Понятно, что при большом количестве резов рука быстро устает, поэтому скорость производства работ снижается. Кроме того, ножницами невозможно резать трубы большого диаметра. Максимальный диаметр обрабатываемых труб составляет 42 мм.

Роликовый труборез предназначен для больших объемов работ. Внешне он напоминает обычную струбцину с закрепленными на скобе подвижными колесиками. Режущий ролик находится на торце винта струбцины.

По эффективности труборез ничем не хуже ножниц. Но, в отличие от них, здесь при работе практически отсутствуют физические усилия. Сам процесс резки происходит следующим образом:

• на месте среза ставят отметку маркером;
• винт выкручивается из струбцины, а скоба при этом подводится к месту реза;
• далее винт плавно затягивается (так, чтобы не лопнула труба);
• после создания на режущем ролике необходимого усилия, струбцину начинают вращать вокруг трубы, плавно подкручивая при этом натяжной винт.

Таким образом, производится круговой рез трубы, при этом торец трубы получается очень ровным, без заусениц. Единственной опасностью при работе труборезом является появление на трубе трещин из-за слишком сильного прижимного усилия винта.

Аккумуляторный труборез, по сути, представляет собой ножницы, снабженные электродвигателем. Такой инструмент позволяет без особых усилий за 6 – 8 секунд разрезать трубу. Но диаметр обрабатываемых труб здесь также невелик, как и у обычных ручных ножниц.

Гильотинный труборез используется для работы с трубами диаметром от 63 до 350 мм. При этом вероятность деформаций или разрушения стенок трубы сведено практически к нулю. Процесс резки выглядит следующим образом:

• на трубе отмечают место реза и вставляют ее в гильотину, закрепив в секторе от 30 до 60 градусов;
• вокруг нее раскачивается лезвие гильотины, которое установлено на колесиках;
• после первого надреза пластика лезвие погружают в трубу при помощи вращающейся рукоятки-винта и, таким образом, дорезают трубу окончательно.

При этом срез получается очень ровным, без заусениц. Лезвия гильотины легко заменяются. У современных гильотин лезвия дополнительно покрыты тефлоном.

5 Плюсы и минусы труб

Кроме дешевизны и простоты монтажа, у трубной продукции есть и другие достоинства, благодаря которым стоит рассматривать её как материал для сборки вентсистемы. Вот почему многие владельцы частных домов выбирают пластиковые (полипропиленовые, поливинилхлоридные и пр.) трубы:

1. 1. Внутренние стенки не препятствуют свободному перемещению воздушных потоков.
2. 2. Изделия не подвержены коррозии, порче от плесени и грибка, а также им не страшны изменения температурно-влажностного режима.
3. 3. При определённой сноровке можно смонтировать довольно сложную вентсистему с несколькими разветвлениями.
4. 4. Есть возможность стыковать детали, используя однотипные элементы.
5. 5. Конструкция получается лёгкой и прочной.
6. 6. Полипропилен, полиуретан и поливинилхлорид не уступают по своим характеристикам современным сплавам, при этом они лишены их недостатков.
7. 7. Прочность трубной продукции достаточно высока, что позволяет прокладывать детали скрытым способом.

Что касается себестоимости, она в 3—4 раза меньше, чем при использовании пластиковых элементов, изготовленных специально для сборки вентсистемы. У канализационных труб есть и недостатки:

• группа материалов, из которых изготавливается продукция, имеет высокую хрупкость, поэтому при ударе или сильном нажатии могут появиться трещины;
• температура плавления не превышает 70 градусов, что делает невозможным применение канализационных элементов в помещениях, где воздух прогревается выше этой отметки.

Дополнительные правила

Установка воздуховода для вытяжки ведется по инструкции. Самым простым считайте монтаж гофра из алюминия. Такие изделия продаются небольшими кусками, каждое растягивается до трех метров. Воздуховод изогнется немыслимым образом, учитывая, что поворотов с острыми углами в магистрали быть не должно.

С обоих концов гофра стоят хомуты, насаживаемые на соответствующие элементы вытяжки, решетки с использованием стандартного ручного электроинструмента.

Проще работать с пластиковыми воздуховодами. Распиливаются ручной ножовкой, собираются без усилий, однако можно применять клей-герметик, надежно изолируя стыки. Дополнительное преимущество – в магазине найдутся специальные переходные элементы, благодаря которым возможен смешанный монтаж из круглых и прямоугольных изделий.

Тяжелее обработать металл. Некоторые зонты идут в комплекте с отрезками воздуховодов, выбирать не приходится. Конструкция подгоняется по месту. Воздуховоды собираются внахлест, места соединений можно обработать клеем.

По технологии прокалываются отверстия в стенках, вставляются крепежные элементы, на практике умельцы просто вдевают изделия друг в друга, прихватывают герметиком. Естественно, процесс затрагивает прочность конструкции, для кухни хватает. Секции фиксируются к стене, мебели, на хомут саморезами и дюбель-гвоздями.

Осталось упомянуть, что вертикальные сегменты часто заделываются в секции подвесных шкафов, это скрывает магистраль от глаз. Горизонтальный участок возлежит на укрепленной на стене мебели. Тактический ход минимизирует визуальный негативный эффект монтажа вытяжки. Перед тем, как установить воздуховод для вытяжки, оцените возможность подобного решения.

Чем отличается вытяжка от вентиляции

Для жилых помещений существуют определенные санитарные нормы, которые определяют воздухообмен в комнате. Чтобы выполнить эти требования, в каждом доме должна присутствовать вентиляционная система, которая будет отвечать за циркуляцию воздуха. Стоит отметить, что эта система непригодна для устранения сильного запаха и дыма, потому что она функционирует на основании естественного обмена воздухом.

Только кухонная вытяжка способна обеспечить локальное отведение воздуха. Данную конструкцию устанавливают в помещении, где наблюдается повышенное скопление неприятных ароматов. Такое оборудование убирает пар, который поднимается от поверхности плиты и при помощи воздуховода забирает их в вытяжной канал из общей вентиляционной системы. В этом состоит различие между вытяжкой и системой вентиляции.

На сегодняшний день вытяжки делятся на несколько типов:

• плоская;
• встраиваемая;
• купольная.

Плоская подвесная вытяжка устанавливается под подвесными шкафчиками либо над кухонной плитой. Внешне они похожи на ранее существовавшие российские воздухоочистители. Большинство производителей ставят в данное оборудование жироулавливающий фильтр, который делается из акриловой ткани. Подобные фильтры являются одноразовыми и их нужно периодически менять. Такие вытяжки постепенно уходят в прошлое, сменяясь современными устройствами с фильтрами очистки.

Для чего вентилировать подполье

Если неизолированный фундамент не вентилируется, то подвальное помещение быстро становится очень влажным и рано или поздно превращается в конденсат. Влага в виде водяного пара просачивается через плиты перекрытия из дома, а также с земли. Фундамент невозможно проветривать, поэтому он накапливается в грунте под домом, в цокольных стенах, на брусьях пола, на досках пола и/или на софитах.

В тех же помещениях, где температура и влажность положительная и высокая (в отапливаемом доме температура всегда выше точки замерзания, даже при глубоких морозах), бактерии, грибки и разлагающиеся материалы очень активны. В результате в дом попадают очень неприятные запахи и материалы портится.

Вторая причина для выветривания вашего подвала – это газ радон, который выделяется из почвы и иногда в значительных количествах. Это природный радиоактивный газ. Без вентиляции радон будет накапливаться в верхней части подвала, постепенно просачиваясь в дом. К чему может привести присутствие радиоактивного газа в Вашем жилом помещении, вероятно, не стоит говорить. Так что это еще одна веская причина, чтобы проветрить твой подвал.

Есть два способа проветривания пространства под полом:

1. Проделайте вентиляционные отверстия в фундаменте. В этом случае влага удаляется сквозняком – вентиляционные отверстия расположены в противоположных стенах.
2. Организовать забор воздуха из подвала – провести вентиляционную трубу на крышу, а приток воздуха – через жалюзи в помещения. В этом случае в фундаменте нет отверстий, но необходимо тщательно утеплить наружный фундамент + подвал + глухую зону. Затем гидроизолируйте фундамент в подвале.

Решаем проблемы в ходе работ

Основной проблемой является недостаток тяги в системе. Тогда циркуляция происходить не будет. Решить проблему на данном этапе будет сложно, но возможно. Один из способов был упомянут выше – использования дефлектора. Это устройство, которое под воздействием ветра крутится, создавая в трубе необходимую тягу.

Вообще, сила тяги зависит от разницы температуры воздуха внутри и снаружи. Это чистая физика. Вот почему зимой система работает эффективней, чем летом. Нарушить тягу может промерзание системы вентиляции. На стенках накапливается конденсат, а под воздействием отрицательной температуры он замерзает. Вот почему мы рекомендуем утеплять трубы любым доступным способом.

Обратите внимание! Чтобы избавиться от проблемы с тягой и промерзанием системы вентиляции, трубу можно установить возле дымохода или отопительной системы.

Многие сталкиваются с другой проблемой – трубы внутри недостаточно гладкие. В таком случае сопротивление увеличивается, и воздух начинает медленно проходить вверх. А вот конденсат держится на стенках длительное время. Вот почему трубы вентиляции должны быть гладкими, а стыки и соединения со сглаженными кромками.

Понятно, что о тяге не может быть и речи, когда внутри есть птичье гнездо, налетели листья или мусор. Поэтому выходное отверстие должно быть закрыто. Если на вентиляции нет дефлектора, то устанавливается зонт или капельник.

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Вентканал после прочистки

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немногорасширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Установлена плита МДФ

Распорки

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Коробка

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Два прутка металлической арматуры

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Смесь для раствора и жидкость, препятствующая росту грибка

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Коробка выставлена по уровню

Коробка зафиксирована раствором

Короб извлекается путем выпиливания

Не спешите, раствореще не набралмаксимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Пластиковая труба

Крепление трубы

Формирование круглого отверстия

Стена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во времяформирования отверстий. Это очень плохой материал по всем параметрам

Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятныезвуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба обклеена шумопоглощающим материалом

Труба вставлена в подготовленное ранее отверстие

Вокруг трубы нанесен силиконовый герметик

Сборка воздуховода

Обратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Технология резки

Как правило, объемы и сложность работ, предстоящих домашнему мастеру, не требует применения высокопроизводительного и дорогостоящего оборудования производственного уровня. При изготовлении каркаса теплицы можно вполне обрезать трубы болгаркой или традиционной ручной ножовкой.

Каждый вид разреза имеет свои нюансы, а некоторые требуют особых ухищрений.

Под прямым углом

Точность реза во многом определяется качественно сделанной разметкой. Опытные мастера советуют размечать линии реза не карандашом, а малярным скотчем, соблюдая следующую последовательность действий:

• Отложить необходимый размер и поставить небольшую метку маркером или карандашом.
• Аккуратно, применяясь к отметке, обклеить деталь малярным скотчем по кругу. Кромки бумаги должны сойтись без сдвига. Это признак того, что бумага наклеена правильно. Если кромки не сошлись, скотч нужно переклеить.
• Надежно зафиксировать заготовку, чтобы исключить ее подвижки и прекос в ходе работы. Для фиксации использовать тиски, струбцины.
• Отрезаемый (меньший) кусок заготовки следует оставить на весу, чтобы он не зажимал лезвие или диск.
• Разрез начинают с верхней части.
• Диск болгарки (или полотно ножовки) ведут точно по краю малярной ленты, не отклоняясь в сторону.

Это позволить ровно отрезать необходимую длину.

Если диаметр большой, то разметку выполняют так же, но режут по частям, секторами по 30-60°. После прорезания очередного сектора крепления ослабляют и проворачивают трубу. Далее снова фиксируют и продолжают отрезать с того места, где закончился предыдущий сектор

Чтобы получилось ровно, особое внимание следует уделять началу реза, избегая ступенек и забоин

Косой разрез под 45°

Отрезать конец трубы ровно под 45° возможно без использования сложных приспособлений. Достаточно применить слесарную смекалку. Понадобится проделать следующее:

• Вырезать бумажный листок в форме квадрата.
• Сложить по диагонали. Поучится прямоугольный равнобедренный треугольник.
• Обернуть заготовку листком так, чтобы катет треугольника был перпендикулярен оси, а гипотенуза образовала восходящую спираль.
• Закрепить лист скотчем.
• Зафиксировать заготовку и отрезать по косому краю листка. Получится под 45°.

Косая резка труб

Существует еще один народный метод. Конец  заготовки погружают в емкость с жидкостью под необходимым углом. Отрезать нужно по границе смоченного и сухого участков.

Это П-образный шаблон, в боковых стенках которого уже сделаны прорези под заданными углами. Трубу упирают в дальнюю от мастера стенку стусла и прижимают там рукой или ручным зажимом. Полотно ручной пилы заводят в соответствующие пазы и пилят. При необходимости отрезать под другим углом, можно сделать в стенках стусла дополнительные пропилы.

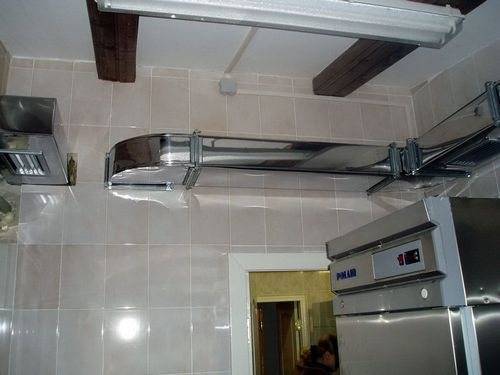

Стальные

Стальные воздуховоды производятся из оцинкованных и нержавеющих сортов стали. В качестве кухонных изделий большую популярность получили оцинкованные трубы. Стоит отметить, что этот тип труб с каждым годом становится менее популярным.

Из достоинств можно отметить следующие качества:

• гладкость поверхности. Благодаря этому в трубах не застревает грязь и сажа, а поток воздуха не замедляется при движении по трубам;
• изделия способны выдержать воздействие высокой температуры;
• низкая цена.

Если говорить о недостатках стальных труб, то к ним относится:

• тяжелый вес. При установке потребуются дополнительные крепления;
• чтобы произвести герметизацию каналов, необходимо дополнительно приобрести специальные растворы;
• если ваш воздуховод будет обладать сложным типом формы, потребуется резка трубы;
• громкий шум при работе.

Советы специалистов

Как и в любой другой работе, при выполнении отверстий есть особенности и нюансы, которые должны быть известны для достижения желаемого результата. Например, как правильно выбрать размер отверстий. Выбор зависит от материала, из которого они сделаны. Если отверстие сделано из дерева, то необходимо оставить зазор, который определяется толщиной тепло- и гидроизоляционного слоя. Не рекомендуется делать слишком большие, более 10 см припуски, в этом случае их трудно сварить. В дереве ремесленнику иногда трудно сделать круглое отверстие. Допускается делать квадратное отверстие, которое на практике гораздо проще сделать.

Однако в бетонных стенах и потолках лучше делать отверстия с точным диаметром. Этот материал устойчив к колебаниям температуры и влажности. Одной из типичных ошибок в работе могут быть следующие особенности строительства дома:

• проводка. Не зная точную электрическую схему, не приступайте к работе. Восстановление займет много времени и денег;
• оборудование. Без специального оборудования трудно найти место, где его отсутствие гарантировано. Если сверло внезапно натолкнется на препятствие, остановите работу, попробуйте проделать отверстие в другом месте или вырежьте металл;
• Ослабление несущей стены. Отверстие в бетонной монолитной стене можно сделать не беспокоясь. Однако кирпичная или блочная стена менее прочна. Работая с молотком, можно легко нарушить целостность участка над отверстием, который может треснуть, а в некоторых случаях обрушиться.

Все работы должны выполняться в соответствии с действующими правилами. Отверстия диаметром менее 200 мм не регулируются и могут быть изготовлены владельцами недвижимости по своему усмотрению. При необходимости просверлить скважину с большими значениями необходимо согласовать эту операцию с соответствующими органами, иначе могут возникнуть серьезные проблемы, вплоть до незначительного штрафа и восстановления проделанной скважины.

Основные виды инструмента, режущего пропиленовые трубы

Все модификации оборудования, выпускаемого для резки термопластичных полимерных пропиленовых труб, подразделяются на несколько конструктивных вариантов.

1. Прецизионные ножницы – обладают довольно простым, надёжным трещёточно-разрезным механизмом. Этим инструментом можно рассекать и фрагментировать изделия с диаметром 3,0–41,5 мм. Режущий инструмент обладает лезвием из стали (легированная марка) с зазубренной рейкой, позволяющей выполнять достаточно лёгкие, ровные разрезы пропиленовых труб.

Используя прецизионные ножницы, можно без затруднений справиться одной рукой, однако, при крупных объёмах фрагментации материала быстро нарастает усталость мышц кисти, предплечья и плеча. Покупка инструмента подразумевает оформление годовой гарантии, действительной только при грамотном использовании ножниц.

2. Аккумуляторный труборез – это автоматический инструмент для сверхбыстрой (максимум 7,0 сек), аккуратной резки пропиленовых труб, средней толщины (8,0–29,5 см). Сжимающую силу режущих поверхностей обеспечивает небольшой, мощный электромотор.

3. Роликовый труборез – удобная в работе модификация режущего полипропилен инструмента. Невзирая на незамысловатость его конструкции, работник может выполнить абсолютно ровный срез. В таком случае осуществляется разрезка трубных элементов под ровным (90 град) углом.

Внимание! Любое отступление в процессе осуществления резки от ровного, прямого угла (90 град) может спровоцировать поломку инструмента или деформационную порчу линий проведённой разрезки!

Роликовые труборезные инструменты бывают с телескопическим удлинением. Такие инструменты оснащены храповым устройством и, в целом, напоминают обычные ножницы. Данный труборез имеет, с одной стороны, С-форменную выемку, куда помещается обрезаемая труба. Противоположная сторона содержит острозаточенное режущее лезвие. Оно после смыкания кистью рукоятей отсекает трубу в ровной плоскости.

4. Гильотинный труборез прибор, используемый для резки крупно диаметральных труб (63,5–350,0 мм). Инструмент характеризуется наличием в конструкции высокопрочного, острозаточенного лезвия, покрытого тефлоном. Ровная установка трубы, а также неспешная резка очень острыми лезвиями способствуют максимальной гладкости торцевых поверхностей. Это сильно облегчает выполнение последующей электромуфтной сварки без дополнительной обработки трубных концов.
