Чем смазать редуктор и подшипники электродрели

Признаки устаревания смазки

Интересуясь, как правильно смазать редуктор в болгарке, необходимо рассмотреть признаки устаревания смазки. Если мастер отсоединит редуктор от УШМ и заглянет внутрь, он может увидеть явные признаки необходимости сменить состав.

При работе агрегата смазочный материал разбрызгивается и оседает плотным слоем на внутренних стенках корпуса. Со временем вещество подсыхает. При этом образуются комья. Это свидетельствует о необходимости замены смазки.

При повышении температуры смазка становится более текучей. Она может растекаться, покидая механизм редуктора. Чтобы предотвратить трение, ее количество необходимо контролировать. Если на шестернях нет толстого слоя смазки, значит, пора ее менять. В противном случае инструмент быстро выйдет из строя.

Когда нужно смазывать редуктор

Периодичность смазывания производители УШМ не устанавливают, какие-либо специальные сроки тоже. Поэтому необходимо постоянно следить за состоянием прибора, замечать перечисленные ниже признаки недостатка или отсутствия смазки:

Появление следов смазочной жидкости на корпусе. При интенсивной эксплуатации редуктор нагревается, из-за чего смазка становится более жидкой. Если обнаруживается протечка, нужно сразу же установить ее причину и повторно обработать все детали.
Появление комков смазки внутри редуктора. Проблема связана с тем, что защитное покрытие в процессе эксплуатации болгарки разбрызгивается по всем внутренним поверхностям корпуса и засыхает. Посторонние звуки, треск, сильное искрение помогут обнаружить ее без разборки устройства.

Смазка в обязательном порядке выполняется после ремонта или замены шестерен, подшипников, других деталей механической части углошлифовальной машинки.

Сборке вала ударного механизма

Сначала надо смазать внутреннюю часть цилиндра поз.32 и вставить в него ударник поз.30.

Осталось во внутренний корпус поз.49 поставить смазанный ствол в сборе поз.21 на место, надев его на смазанный цилиндр поз.32. В качестве смазочных материалов рекомендуется применять специальную смазку, разработанную для перфораторов Макита. Смазки выпускаются нескольких видов: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для редуктора. Для хвостовиков буров используется смазка марки Макита 196804-7.

Смазки различаются по цвету, но обладают абсолютно одинаковыми характеристиками. А еще какие смазки используются в перфораторе Makita 2450 и 2470?

И вот перед нами собранный механический блок. Видео общей разборки и сборки перфоратора Макита 2450

Видео: Чиним Makita HR 2450 \ Замена металлического корпуса \Сборка перфоратора Makita HR2450

Проверьте его работоспособность, вращая промежуточный вал и контролируя перемещение поршня в ударном механизме. Все!

Теперь смажем все части механического блока рекомендуемой смазкой. Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Чем смазать редуктор

Любой инструмент, где имеются подвижные слои, нуждается в периодической смазке. В особенности, если он активно используется. Согласно к угловым шлифовальным машинам консистенция и состав смазки должны отвечать определённым требованиям.

Особенности лубриканта:

чистяк твёрдых частиц;
сохранение вязкости при температуре больше 100 градусов;
хорошая сцепление;
влагостойкость.

Наличие в составе твёрдых или того хуже абразивных элементов горазд причиной истирания рабочей поверхности и отдельных деталей устройства. Дешёвый лубрикант подле достижении температурного порога в 100-120⁰С просто испаряется

Поэтому сверху максимально допустимые значения лубриканта стоит обратить особое внимание, напротив инструмент в пылу работы останется без смазки

Хороший состав защищает эквиплен от влаги, равно как и от последующей коррозии, а значит, симпатия должен обладать отталкивающими воду свойствами. Выверенная консистенция позволяет хранить смазку на поверхности: слишком густой лубрикант будет затруднять работу механизма, а растопленный попросту стечёт в редуктор.

Вязкость смазочных материалов исполнение) электроинструмента классифицируется по стандарту NLGI (аббревиатура «Национальный институт консистентных смазок»). Подбор той или иной консистенции зависит от конкретной модели УШМ, а не более и не менее, скорости вращения редуктора. Чем выше этот показатель, тем меньшей густоты должна находиться смазка.

Классификация вязкости для электроинструментов:

NLGI 00. Наиболее жидкая консистенция, применяемая в тяжёлой технике: отбойные молотки, профессиональные перфораторы и т.п.
NLGI 0. Сие полужидкий состав, который как раз и используется для болгарок, а вот и все циркулярных пил и бензиновых кос.
NLGI 1. Достаточно вязкая консистенция для того применения в строительных перфораторах и ударных дрелях средней мощности.
NLGI 2. Мягкая род смазки. Используется в бытовых лобзиках, лёгких перфораторах и дрелях.

Требуемый сорт лубриканта должен быть указан в инструкции по эксплуатации к оборудованию. Даже если документов при болгарке не оказалось, то все параметры модели должны бытовать указаны на официальном сайте производителя техники.

Какие производители выпускают смазку для редуктора?

Бренды общего назначения, такие как Castrol, Xado, Ravenol, Shell и пр. Разумеется, допуск производителя перфораторов, на этих продуктах отсутствует. Но в описании обязательно должна быть информация о том, что это смазка для редуктора электроинструмента. Вам остается лишь правильно выбрать консистенцию. Информация об этом есть в технической документации инструмента.

Профильные бренды: Bosch, Makita, Lubcon, AEG. Это более правильный выбор, но при покупке следует быть внимательнее. В документации к смазке может быть перечень конкретных моделей производителя перфораторов. Совместимость с инструментами разных брендов определяется по консистенции и схожим характеристикам.
Интересный продукт: полужидкая смазка для редукторов «ULTRA». Это компромисс между консистентным составом и жидкими маслами.

Смазка легко переходит в жидкое состояние при небольшом нагреве, в то же время обладает отличной адгезией. Таким образом, этот продукт может использоваться как в картерных, так и в негерметичных редукторах.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
Раскручивание корпуса и извлечение фиксирующей шайбы.
Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Дрель-шуруповерт на редукторном моторчике 12В

— редукторный двигатель 12В/300 оборотов ; — кусок сантехнической трубы 50 мм и заглушки; — маленький сверлильный патрон ; — переходник для установки сверлильного патрона ; — включатель; — гнездо для подключения блока питания; — провода; — винтики; — клей для труб.

Список инструментов:

Процесс изготовления дрели:

Шаг первый. Установка двигателя

Первым делом нужно будет установить двигатель в корпус, в качестве которого используется кусок сантехнической трубы. Делаем замеры и отрезаем кусок трубы ножовкой. Крепить двигатель мы будем к заглушке для трубы соответствующего диаметра. Чтобы наметить места под отверстия, используем краску.

Ну а далее сверлим отверстия и прикручиваем моторчик винтиками.

Шаг второй. Доработка корпуса
Шаг третий. Сборка и испытания

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Смазка редуктора болгарки

Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.

Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.

Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.

Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.

Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.

К вопросу о том, чем смазать редуктор болгарки – подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.

Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.

Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.

В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.

Угловая шлифовальная машинка работает в экстремальных условиях и под большой нагрузкой. В силу чего необходима периодическая смазка редуктора болгарки, так как к движущимся узлам электроинструмента выдвигаются высокие требования к смазке. В противном случае при дефиците смазочного материала происходит повышенный износ и сокращается срок службы электроинструмента.

Редуктор УШМ устроен таким образом, что консистентная смазка пары шестерен под воздействием центробежной силы перемещается на стенки корпуса. Признаком «осушения» редуктора является повышенный шум во время работы болгарки. При вскрытии корпуса редуктора проблема становится очевидной. Вся заводская смазка находится на стенках корпуса, косозубые шестерни практически сухие.

Проверяем степень износа пары шестерен, и повреждения зубцов. При необходимости заменяем шестерни.

Очищаем поверхность шестерен от механической пыли. Смазываем жидким моторным маслом закрытые подшипники ротора двигателя и рабочего вала редуктора. Интенсивно прокручиваем ротор, для равномерного проникновения смазки внутрь подшипника. Избыток жидкой смазки удаляем чистой ветошью. Если этого не сделать, она смешается с консистентной смазкой шестерен, и сделает ее более жидкой. Жидкая смазка будет плохо удерживаться на зубьях шестерен.

Если заводская смазка для болгарки в редукторе нормального качества, наносим ее на зубья обеих шестерен как можно гуще. Если есть признаки старения смазки – промываем редуктор керосином или другой проникающей жидкостью, и заменяем смазку.

К вопросу о том, чем смазать редуктор болгарки — подойдет любая высокотемпературная консистентная смазка, например, для смазки ШРУСов и ступичных подшипников автомобиля. Не забываем при этом нанести её и на опорный подшипник вала.

Собираем редуктор, тщательно затягивая крепеж. Если оставить люфт в шестеренной паре, редуктор может заклинить.

Также, при обслуживании УШМ необходимо смазать второй подшипник ротора и проверить состояние щеток двигателя.

В зависимости от интенсивности использования, подобную процедуру (смазка редуктора болгарки и проверка состояния движущихся узлов) необходимо производить регулярно. Это продлит жизнь вашему электроинструменту.

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу

Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
При снижении мощности инструмент следует осмотреть на износ щеток.
При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.
При повреждениях корпуса инструмент не допускается чинить в домашних условиях – его необходимо сдать в сервисный центр для устранения дефекта.

Как смазать редуктор УШМ Макита, Бош, Интерскол и не только

Чем смазывать. Большинство производителей настаивает на применении смазочных материалов, выпускаемых под их брендом. Перечень рекомендуемых смазок обычно приводится в инструкции по эксплуатации. Прислушайтесь к мнению автора, приобретите заранее тюбик или баночку оригинального материала.

Если производитель настолько демократичен, что в инструкции ограничился указанием применять «для этого предназначенные» составы, решение «чем смазывать» принимает владелец болгарки. И покупает — в качестве аналога — универсальную смазку другого производителя. Или, вспомнив виденный на ЮТубе ролик, говорит себе: «Где-то лежит у меня в гараже такая же банка, надо будет – смажу». Решайте сами, оригинал или аналог. Или прислушайтесь к совету дилера. Или воспользуйтесь чужим опытом. Варианты «Изготовить смазку самому или воспользоваться суррогатом» – не рекомендуем.

Нужное количество смазки. Заведя новый электроинструмент, желательно знать, какое количество смазки предстоит заложить в его редуктор при техническом обслуживании, потребность в котором рано или поздно возникнет.

Снимите крышку своей новенькой УШМ и загляните в корпус редуктора. Добросовестный сборщик должен заложить такое количество смазки, чтобы она покрывала тонким слоем корпус редуктора и ведущую шестерню, полностью заполняла зубья ведомой шестерни и объем крышки под ведомой шестерней. Примите такое количество за эталон и неуклонно следуйте ему.

Справка. Авторизованные дилеры «Макита» утверждают, что смазка должна занимать не более 50% объема редуктора.

Поэтому очень полезно, приобретая болгарку, купить заодно тюбик смазки. Оригинальной или аналогичной.

Периодичность смазки

Некоторые источники утверждают, что смазывать редуктор болгарки следует один раз в год, другие – «по мере необходимости».

Периодичность смазки зависит от класса инструмента. Профессиональная УШМ, работающая «без перерывов, в течение длительного времени с полной нагрузкой», просто не доживет без смазки до годовалого возраста. Постарайтесь самостоятельно определить необходимость смазки редуктора, пользуясь простейшими методами диагностики.

При любых сомнениях — вскройте редуктор для осмотра. Проще за пять минут добавить свежей смазки, чем на весь выходной «выводить в ремонт» нужный электроинструмент. Собственно технологию замены смазки можно посмотреть на ЮТубе:

Важно. В некоторых моделях крышка редуктора крепится винтами с головкой под Torx 3,5 или Torx 4,0. Заранее припасите такую биту. Изучите на видео сам процесс и последовательность операций по замене смазки

Не прислушивайтесь к рекомендациям типа «вечная смазка для редуктора болгарки». Вечная смазка предназначена для использования только в вечных двигателях

Изучите на видео сам процесс и последовательность операций по замене смазки. Не прислушивайтесь к рекомендациям типа «вечная смазка для редуктора болгарки». Вечная смазка предназначена для использования только в вечных двигателях.

После вскрытия, внимательно осмотрите смазку в корпусе и крышке редуктора. Если она полупрозрачная, исходного желтоватого или сине-зеленого цветов (зависит от бренда), не имеет включений грязи и продуктов износа — смазку не стоит заменять. Достаточно пополнить её количество.

Старая смазка достаточно пластична — удалите её мягкой тряпкой (ветошью). Если она превратилась в комки грязи (низкотемпературного шлама), после её удаления промойте и просушите редуктор.

При очистке и промывке корпуса редуктора будьте осторожны с задним подшипником шпинделя. Если он игольчатый, не промывайте и не смазывайте. Иголки могут выпасть из изношенного сепаратора (или наружной обоймы, если такова конструкция) и вы наживете массу проблем, вплоть до замены подшипника.

Когда шпиндель установлен в подшипниках скольжения, не усердствуйте с их промывкой. Пористый бронзографитный материал втулок пропитался смазкой и не нужно его «обезжиривать».

Промывая корпус редуктора, держите болгарку двигателем вверх, чтобы грязный раствор не затекал по валу ротора в его подшипник и электрические потроха.

Для промывки используйте чистый бензин или уайт-спирит и жесткую щетинную кисть.

Разделы: Болгарки, Как сделать

Это интересно: Смазка для редуктора перфоратора — виды, особенности подбора, как смазывать

Что делать если прокручивается шуруповерт

Покупая шуроповерт отечественного или импортного, производства мы надеемся на его надежность и долговечность. При этом мы мало задумываемся о том, что надежность и долговечность любой техники зависит от ее правильной эксплуатации и профилактики.

При длительном использовании и постоянных нагрузках, скорее всего вы обязательно столкнетесь со сбоями в работе прибора, например, с тем, что начнет прокручиваться патрон шуроповерта.

Эта проблема может возникнуть независимо от срока эксплуатации аппарата. В таких случаях не стоит подаваться панике и начинать искать ближайший сервисный центр. Если шуроповерт прокручивается следует рассмотреть возможные причины подобного явления.

Причины поломки шуруповерта

Недостаточно смазан редуктор, в таком случае достаточно будет разобрать и смазать последний.
Возможно, искривлен вал редуктора.
Поврежден либо сломан сателлит или штифт, к которому он крепиться.
Износ подшипников и вала редуктора.

При диагностике поломки прибора важно научиться определять признаки неисправности. Такими признаками могут быть:

посторонние звуки, издаваемые инструментом при работе;
вибрация и бой зажимного патрона;
постоянное заклинивание шуроповерта во время работы.
при включении мотора прибор работает, вхолостую вращая патрон, но его можно легко остановить рукой даже во время перехода на вторую скорость.
Если шуроповерт прокручивается под нагрузкой (это может быть как симптомом поломки, так и непосредственно самой поломкой).

Причина подобных поломок может скрываться в муфте, редукторе или переключателе скоростей. При долгой бесперебойной работе происходить прокручивание шуроповерта под нагрузкой, возможной причиной может выступать искривление редукционного вала. В этом случае неизбежно проявление сильного биения и вибрации инструмента. Пожалуй, одной из самых распространенных причин поломки электроинструментов данной группы может быть износ опорной втулки вала подшипника.

Если шуроповерт трещит и прокручивается на положении переключателя, это тоже свидетельствует о проблемах в работе редуктора.

Способы устранения неисправностей

При повреждении одной втулки либо подшипника можно ограничиться заменой только поврежденных деталей.
Замена водила либо редуктора.
Замена шестерней либо ремонт последних.

Этапы ремонта

Извлеките двигатель и осторожно отсоедините мотор от редуктора.
Разберите сам редуктор (лучше схематично зарисовать либо сфотографировать их место расположения).
Демонтируйте муфту со стертыми зубчиками.
Производим непосредственный ремонт поврежденной детали с помощью слесарных тисков (извлеченную муфту следует жестко зафиксировать) дрели и сверла необходимого диаметра. Для ремонта вам также понадобятся несколько винтов и кусачки.. Сам процесс ремонта займет немного вашего времени и максимум внимания

Для того чтобы, восстановить стертые зубцы фиксирующей муфты вам достаточно будет просверлить несколько отверстий на месте стертых зубчиков в фиксирующей муфте и ввернуть в эти отверстия необходимое количество винтов. После чего вам следует удалить с помощью кусачек выступающие части винтов и провести пробное включение шуруповерта

Сам процесс ремонта займет немного вашего времени и максимум внимания. Для того чтобы, восстановить стертые зубцы фиксирующей муфты вам достаточно будет просверлить несколько отверстий на месте стертых зубчиков в фиксирующей муфте и ввернуть в эти отверстия необходимое количество винтов. После чего вам следует удалить с помощью кусачек выступающие части винтов и провести пробное включение шуруповерта.

Насколько хорош станок для заточки ножей ледобура

Хочется или не хочется рыболову, но лезвия со временем начинают притупляться. На это имеется несколько факторов: плотность льда, песок, небольшие камешки и другие абразивные частицы. Во время ловли можно подправить кромки обычным бруском и даже надфилем, но более тщательно необходимо точить при других условиях.

Читать также: При какой температуре плавится припой для пайки

Для этой цели можно сконструировать станок для заточки ножей ледобура своими руками, а можно сделать обычную угловую подставку, которая позволит ставить ножи под определенным углом. Ее достоинство – избежание скоса фаски кромки.

Алгоритм заточки ножей:

Надфилем либо абразивным камнем удаляют небольшие сколы, которые образуются во время сверления лунки.
Крепится нож длинным концом в подставке под углом 30 градусов. Правится до необходимого состояния.
Переворачивается нож наоборот. Угол между обеими кромками должен быть практически прямым, что снизит риск заклинивания при бурении.
Ведя заточку, лезвие необходимо постоянно охлаждать, окуная его в емкость с водой.
После заточки нужно тщательно отполировать поверхности, не забывая о режущей кромке.

При транспортировке ножи необходимо прятать в специальный футляр, чтобы избежать дефектов и не травмировать окружающих. Не помешает и чехол для ледобура своими руками. Опытные рыболовы используют в качестве материала старые джинсы, поскольку эта ткань отличается прочностью.

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас: +7 Доставка подшипников по РФ и зарубежью. Каталог подшипников на сайте

Как правильно смазать детали: алгоритм действий

Смазывание хвостовой части бура и патрона своими руками выполнить очень просто. Достаточно выполнить такие действия:

протереть тряпкой патрон и хвостовую часть бура от имеющихся на их поверхности загрязнителей (старой смазки, пыли);
нанести подходящий состав на хвостовик насадки или добавить прямо в посадочное гнездо.

Следует постоянно следить за наличием смазки, внося ее при необходимости. Пренебрежение данной рекомендацией будет приводить к перегреву бура и повышенному износу патрона. При этом хвостовик может расплющиться либо оторваться от рабочей части насадки.

Касательно смазывания редуктора, дела обстоят немного сложнее. Большинство современных моделей оснащены емкостями. В них, открыв крышечку, вливают масло либо вносят другой подходящий смазочный состав. Расположение нужного отверстия часто указывается в инструкции. Там же содержится схема снятия крышки. Весь процесс проходит так:

снимают крышечку;
сливают остатки старого смазочного состава;
продувают (например, с помощью компрессора) либо промывают картер бензином;
заливают новое масло в количестве, регламентируемом эксплуатационной инструкцией, чтобы его уровень не превышал имеющейся контрольной отметки;
ставят крышечку на место, закрывая отверстие.

Если инструмент находится на гарантии, то нужно заливать только рекомендуемое масло. Когда нет специального отверстия, чтобы его залить, то понадобится разбирать перфоратор. В случае действия гарантийного обслуживания рекомендуется обратиться по этому поводу к специалистам сервисного центра.

Последовательность смазывания редуктора с разборкой перфоратора

Если срок гарантии на перфоратор истек, то можно всю работу по смазыванию редуктора выполнить и самостоятельно. При этом понадобятся следующие инструменты и материалы:

слесарный набор (отвертки с разными насадками, шестигранные ключи, плоскогубцы и прочее);
чистые тряпки;
бензин;
подходящий по инструкции тип смазки.

Смазывают редуктор перфоратора, выполняя нужные действия по следующему алгоритму:

изучают инструкцию по эксплуатации к используемой модели устройства;
чистят корпус от пыли, а также от других имеющихся загрязнений;
затем приступают к разборке патрона: с помощью отвертки снимают резиновое и стопорное кольца (как показано на фотографиях далее);

Резиновое кольцо

Стопорное кольцо

- убирают кожух патрона;
- снимают прижимное кольцо;
- вынимают пружину, а также шарики;

снимают переключатель режимов (у различных моделей это делается разными способами);
раскрутив отверткой или шестигранником саморезы, разбирают заднюю часть корпуса, чтобы отсоединить щетки от коллектора;

разбирают переднюю часть корпуса: выкручивают саморезы, стягивающие его продольно;

вынимают вместе с валом электродвигателя редуктор;

промывают вынутые детали и корпус устройства изнутри от старой смазки с помощью пропитанной бензином ветоши;
вытирают их сухой тряпкой и дают высохнуть;
смазывают редуктор полностью, как показано на фотографиях далее;

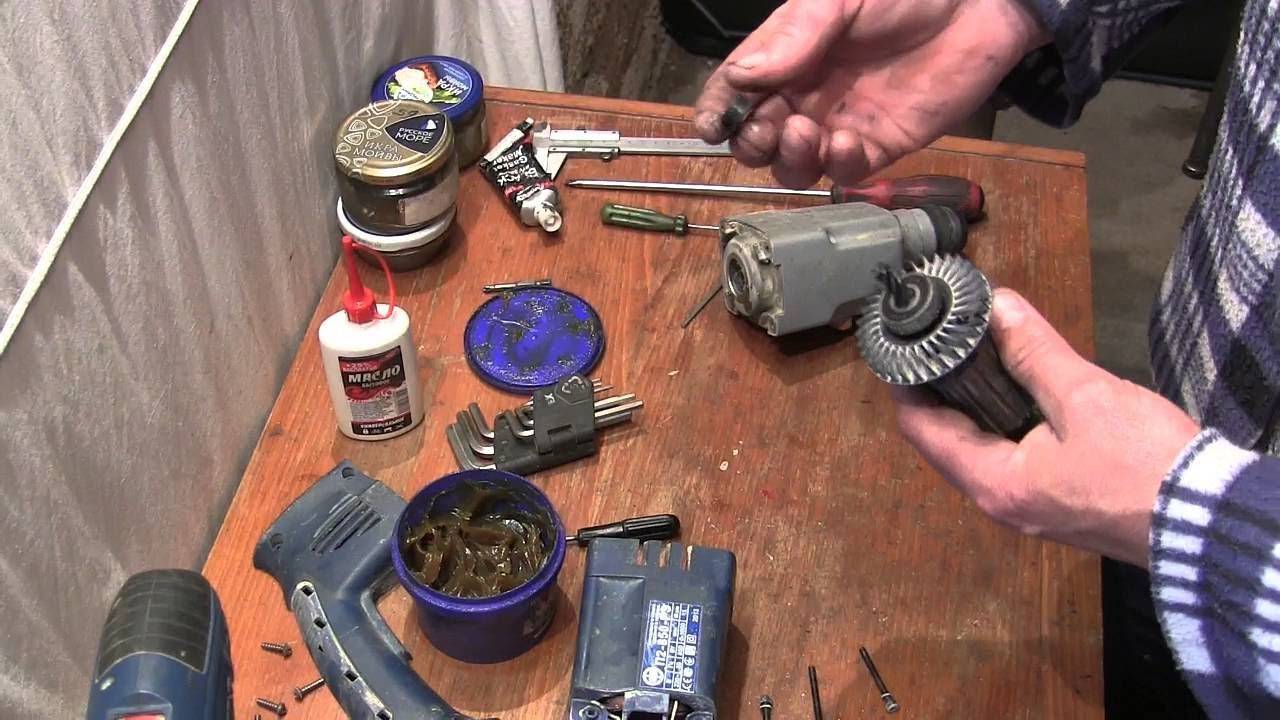

Смазываемые элементы передаточного механизма

Полностью обмазанный редуктор

собирают перфоратор.

Дополнительные рекомендации

Выполняя самостоятельное смазывание передаточного узла, нужно учитывать такие рекомендации.

Нужно запомнить точно расположение вынимаемых деталей и крепежей, чтобы все установить при сборке на свои места и не оставить лишних запчастей.
Разбирать инструмент, чтобы промазать редуктор, следует только тогда, когда он полностью остынет после работы.
На несмазанные конструктивные элементы наносить состав не требуется.
Оптимальным вариантом является использование фирменных смазочных составов, предназначенных непосредственно для применяемой марки оборудования.
Разобранный редуктор желательно осмотреть на дефекты шестерен (их изношенность, отсутствие зубьев, наличие трещин) и прочих элементов — это поможет вовремя заменить детали и избежать больших проблем в дальнейшем.

Современные перфораторы достаточно легко обслуживать. Смазка их рабочих узлов не занимает много времени. Главное при этом — использовать рекомендуемый инструкцией либо подходящий по своему назначению (или универсальный) состав. Во время полной разборки оборудования работать нужно максимально внимательно и аккуратно, чтобы получить качественный результат. Следует также соблюдать технику безопасности, смазывая отключенный от питающей сети инструмент.

Итак, чем смазать редуктор, чтобы минимизировать его износ?

Надо понимать, что электроинструмент продается, будучи готовым к использованию. Это означает, что в передаточный узел новенького перфоратора заложено масло в нужном количестве, и оно «правильное».

Владельцы инструмента также знают о необходимости постоянно смазывать хвостовики рабочих насадок. Густая смазка для этих целей практически всегда есть в комплекте инструмента.

Важно, в качестве примера!

Смазка для редуктора перфоратора Макита, и состав этой же марки с пометкой «для буров», принципиально отличаются друг от друга. Расходники для редуктора маркируются общепринятым обозначением в виде двух шестерен.

Однако далеко не все производители щедро укомплектовывают свой инструмент смазочными материалами. Рано или поздно, у владельца возникает вопрос: какую смазку использовать для перфоратора?

Поскольку универсальные смазочные материалы (например, тот же Литол-24) не всегда подходят для этих задач, есть смысл искать торговые марки производителей электроинструмента.

Например, смазка для редуктора перфоратора Bosch подходит и для других моделей. Элементарная логика: если механические узлы работают в схожих условиях, значит и требования к смазке одинаковые.

Только надо учитывать один момент: механизм перфоратора должен быть точно таким, как у инструмента Bosch, для которого предназначена эта смазка.

Ремонт шуруповерта «Макита»

Ремонт кнопки шуруповерта «Макита»

Кнопка включения-выключения инструмента является сложным электронным механизмом. Она состоит из нескольких составляющих ее элементов:

кнопки пуска;
кнопки реверса;
кнопки переключения скорости оборотов;
кнопки плавного пуска двигателя.

При ремонте кнопки сначала необходимо ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. После этого вы должны проверить соединения и контакты на наличие загрязнений, прочистить их. В случае если зачистка контактов не помогла устранить проблему, кнопку следует заменить в сборе.

Ремонт зарядного устройства шуруповерта «Макита»

При ремонте зарядного устройства необходимо раскрутить винты, скрепляющие крышки корпуса. Внутри находится печатная плата с контактами. Сначала необходимо проверить трансформатор тестером. Для этого надо замерить напряжение на выходе. Потом следует прозвонить кабель, чтобы исключить его перелом. Затем проверяются первичная и вторичная обмотки трансформатора и предохранитель. Собирать его нужно в обратной последовательности.

Ремонт аккумулятора шуруповерта «Макита»

При ремонте аккумулятора крестовой отверткой раскручиваем винты крепления корпуса. Внутри корпуса находится несколько банок. С помощью визуального осмотра необходимо осмотреть их и выявить нарушения геометрии, такие как вздутие, например. Тестируем банки с помощью мультиметра на наличие остаточного заряда. При его отсутствии банка заменяется на новую.

Ремонт редуктора шуруповерта «Макита» (схема)

Для съема редуктора вам необходимо разобрать корпус, открутив крестовой отверткой винты. Вынимаем кнопку пуска, кнопку переключения реверса, отсоединяем болты крепления двигателя к редуктору. Затем нужно вынуть содержимое редуктора (различные шестерни), шайбу переключателя скоростей

При осмотре пустого редуктора отдельное внимание стоит уделить зубьям, расположенным по окружности корпуса редуктора. В случае их истертости, редуктор не сможет выполнять свою функцию: некорректно будет работать переключатель скоростей

Для восстановления зубьев необходимо использовать болты небольшого размера, вставив их на место оригинальных пластиковых. Собирать редуктор надо в обратной последовательности. Схема редуктора представлена на рисунке ниже. На нем представлена общая схема редуктора.

Facebook X ВКонтакте
