Чердачная лестница с люком: размеры, чертеж и видео

Особенности лестничных конструкций на чердак

Все многообразие чердачных лестниц отличает общая черта – сообщение между помещениями происходит через люк. Квадратное или прямоугольное отверстие в потолке этажа оборудуется крышкой, которую утепляют, если кровля холодная.

У данных лестниц имеется ряд нюансов

При отапливаемом чердаке крышка выполняет функцию ограждения.

Лестничная конструкция должна соответствовать требованиям:

1. Занимать мало места. Как правило, ее размещают в углу помещения, чтобы не мешала, делают складной или откидной.
2. Быть устойчивой и безопасной. Угол наклона – не более 75°, ширина проема – не менее 60 см. Для удобства перемещения ее оборудуют поручнями, накладками на ступени. На ножках закрепляют наконечники специальной формы, которые придают дополнительную устойчивость и защищают пол от царапин.
3. Оптимальная высота ступеней – 19-20 см, количество – до 15. Максимальная нагрузка, которую конструкция может выдержать, – 150-250 кг, в зависимости от модели и материала.
4. Выглядеть эстетично. Стационарная лестница должна вписываться в интерьер помещения, соответствовать общему стилю и дизайну.

Чтобы избежать падения в открытый проем люка, его защищают ограждениями, установленными на перекрытие чердака.

В этом видео вы узнаете, как выбрать лестницу:

Люк с лестницей может располагаться:

• горизонтально в конструкции перекрытия;
• вертикально в стене;
• в проеме мансарды.

Крышку люка часто маскируют обоями или окраской под потолочное покрытие, но возможны варианты декорирования контрастной отделкой. Форма люка продиктована удобством при изготовлении, но при желании его можно оформить как круглый или овальный проем.

Этапы работы и их особенности

Собственно, специалисты говорят, что в создании лестницы с люком своими руками ничего особенно трудного нет. Достаточно придерживаться определенных правил, проверенных годами. К примеру, при составлении чертежей конструкции стоит руководствоваться нормативно-технической документацией, в которой, помимо условий общего характера, приведены еще и конкретные параметры стандартных изделий. Кроме того, на просторах Интернета в открытом доступе предложена масса готовых схем на любой вкус. Можно взять готовый вариант и приступить к воплощению проекта в жизнь, или же немного доработать его в соответствии с индивидуальными особенностями дома.
Инструментарий, рекомендованный специалистами

Рисунок 9.

Что учесть при проектировании?

Наиболее общие требования нормативной и техничной документации можно свести к ряду простых и понятных условий:

• эргономичный диапазон ширины изделия – это от 60 до 100 сантиметров;
• наилучшая высота насчитывает три с половиной метра;
• максимальное число ступеней – 15 штук;
• расстояние между расположенными рядом ступенями должно насчитывать порядка 20 сантиметров;
• комфортная для человека высота ступеньки достигает порядка 20 сантиметров, допускается отклонение в 2 сантиметра;
• если речь идет о складной конструкции, то при создании проекта берется допустимая нагрузка 15 килограммов.

Инструментарий

Решившись на самостоятельное осуществление строительных работ, очень важно запастись определенным комплектом инвентаря, дабы в процессе реализации проекта изделия не остановиться из-за банального отсутствия отвертки или рулетки. Итак, стандартный набор инструментов состоит из таких предметов:

• монтажная пена;
• бруски;
• саморезы;
• электрический шуруповерт;
• ножовка;
• измерительная рулетка;
• анкеры;
• отвертки.

Строительство лестницы – не сложное дело

Особенности месторасположения

Все нюансы месторасположения объекта в помещении станут видны в процессе строительства. Это особенно актуально, если вы занимаетесь созданием и последующей реализацией проекта самостоятельно. Помните, что изделие ни в коем случае не может уменьшать комфортабельность помещения. Именно поэтому лестницы с люком не располагаются в спальнях, гостиных и на кухнях. Однако, при необходимости, вы можете разнообразить свой проект лестницы интересным дизайном. Благодаря этому изделие сможет гармонично вписаться в общий интерьер помещения.

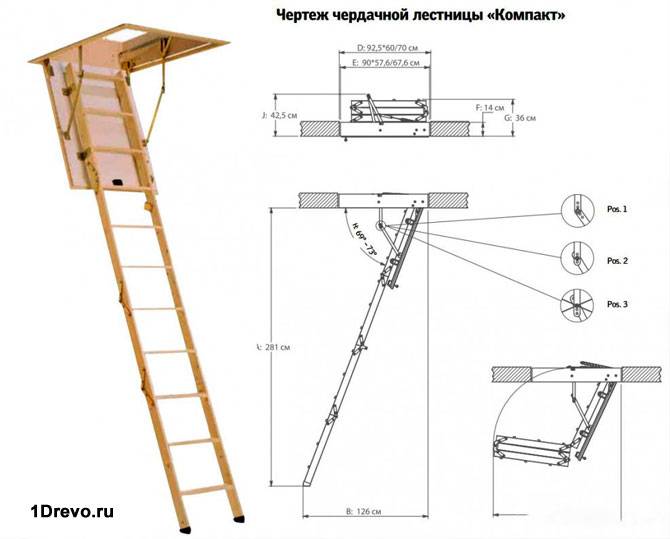

Деревянная складная лестница на чердак своими руками: чертежи для работы

Если вы умеете работать с деревом, то изготовить складную чердачную лестницу не составит труда. Прежде чем приступать к работе, нужно подготовить чертеж, по которому будет производиться подготовка материалов, распил и дальнейший монтаж изделия.

Чтобы лестница была правильно изготовлена, необходимо сделать чертежи

Помимо этих характеристик нужно учитывать толщину брусьев и досок, рассчитать примерное количество саморезов для укрепления лестницы. От толщины досок для ступенек также зависит, какой максимальный вес сможет выдержать самодельная лестница. На чертеже также указывается место скрепления секций.

Сперва может показаться, что изготовление лестницы дело немудреное, не требующее особых вычислений и записей, но на самом деле ошибиться довольно просто. Если допустить ошибку в замерах, сделать примерный расчет, то чердачная лестница может не соответствовать габаритам чердачного проема или нарушиться целостность изделия. Помимо этого, при наличии чертежа можно составить примерную смету по материалам и определиться, на чем можно сэкономить.

Рисуя чертеж, помните, несколько раз отмеряй – один раз сделай!

Изготовление лестницы из двух секций

Из двух секций

Если вы хотите изготовить простую лестницу без сложных механизмов, то лестница из двух секций это идеальный вариант. Для ее изготовления вам потребуются:

• Ножовка по дереву.
• Рулетка.
• Стремянка.
• Карточные петли по ширине косоура – 4 штуки.
• Брус – 2 штуки толщиной 2–3 см. По длине должен равняться ширине люка.
• Петли, саморезы, крючок и анкера.

При помощи петли короткий брус закрепляется на верхний конец лестницы. Второй, аналогичный отрезок бруска, на нижней части. Они должны закрепиться наискось, иначе будут мешать движению. Такая конструкция будет достаточно жесткой. После, отмеряете 2/3 лестницы и делаете аккуратный распил. При помощи металлических петель соединяете две части.

Петли необходимо правильно закрепить, иначе лестница будет открываться в неправильном направлении.

Теперь на стене под люком монтируйте верхний брусок. Чтобы в сложенном состоянии лестница не раскрывалась, можно использовать крючок. Для этого рядом с местом распила вкрутите петлю, а крючок на соответствующем расстоянии – в стену. Чердачная двухсекционная лестница готова!

Раздвижные лестницы для чердака

Скользящие раздвижные модели состоят из двух секций, одна из которых закреплена непосредственно на крышке люка, а вторая удлинена вертикально с помощью специальных направляющих.

Когда вы добавляете эту лестницу, одна секция будет сползать в другую, что вполне удобно. Единственным недостатком является громоздкая конструкция, которая требует широкого открытия на мансардном этаже.

Размышляя о складной лестничной системе, стоит помнить, что чердачные раздвижные лестницы могут отличаться по своему дизайну. В частности, принято различать следующие виды систем:

Выдвижная. Такая система имеет компактную форму. Ее особенность заключается в том, что она раздвигается. Как правило, такие конструкции изготовлены из лёгкого металла

Это важное условие, так как все части находятся в движении и могут легко провалиться, если сила низкая
Если вы делаете выдвижную модель для чердака собственными руками, вы должны обратить пристальное внимание на точки соединения частей. Периодически необходимо смазывать шарниры, чтобы не образовывалась никакая коррозия, а также это нужно для более лёгкого преобразования.

Телескопическая
Особенностью этой модели является то, что изделие легко разбирается и просто собирается

Модель относится к самым миниатюрным вариантам в сложенном виде. Рекомендуется изготавливать их из алюминия, так как это прочный и легкий металл. Основными частями изделия являются полые трубки, которые фиксируются одна на другой, а в сложенном виде трубочки просто входят друг в друга. К каждой трубе прикреплена секция ступеней, которые также выполнены из алюминия. Чтобы привести лестницу в нормальное рабочее состояние, достаточно ослабить защёлки и немного потянуть снизу. Телескопический дизайн считается самым простым, однако довольно сложно выполнить правильное соединение самостоятельно. Поэтому такие системы часто покупают на заказ.

Секционная. Этот вид считается популярным и распространённым. Его чаще всего выполняют своими руками. Особенностью конструкции является то, что она состоит из 2−4 частей, соединённых в одну систему. Если изделие состоит из двух разделов, то части разгибаются в соответствии с принципом книги, если элементов больше двух, они раздвигаются как буклет. Другим вариантом этой конструкции является, что части проталкиваются друг над другом, но не как в случае телескопической лестницы, когда трубки входят друг в друга, а просто элементы, похожим образом, перекрываются. Такие модели нельзя отнести к очень компактным продуктам, поскольку пространство для них требуется больше, чем для других вариантов, но именно секционные модели считаются самыми надёжными и безопасными.

Раздвижная со складным механизмом. Подобные модели используют реже, чем другие, поскольку их дизайн довольно необычен и его можно использовать только со специальными навыками. Особенностью изделия является то, что в его развёрнутой форме он похож на стационарный лестничный пролёт. Для его установки требуется много места. Система состоит из строки и шагов, закреплённых на ней с помощью сложных крепёжных элементов. Чтобы изделие выглядело нормально, вам нужно исправить тетиву, а затем поместить на неё шаги. И для того, чтобы собрать структуру, сначала нужно отложить шаги, а затем удалить строку, что не всегда возможно сделать быстро и легко.

Основными являются следующие типы изделий:

• деревянные;
• металлические;
• композитные.

Изготовление шарнирного механизма

При изготовлении складной конструкции важным является открывающий ее механизм. Сделать его самостоятельно можно использую следующие материалы:

• металлический уголок;
• часть листа металла;
• две полосы различной длины;
• болты;
• струбцины;
• набор сверл;
• дрель;
• лобзик;
• тески;
• малка.

Пример крепления шарнирного механизма на лестнице.

Порядок действий при изготовлении:

1. Сначала лестницу чертят на листе картона с указанием будущего угла наклона в раскрытом состоянии.
2. После чего вырезают макет из картона, для проверки всех размеров.
3. На полосах металла отмеряют места под отверстия, где будет крепиться шарнир. Отверстие должно соответствовать размеру болта.
4. Детали собирают и стягивают друг с другом.
5. Используйте малку, для измерения нужного угла. Затем раскройте механизм на полученный угол.
6. Отметьте на металле ту часть, которая перекроется уголком во время открывания. Лобзиком вырежьте ее.
7. Закруглите углы полос и уберите ненужную длину, чтобы полосы не цеплялись, что позволит эксплуатировать механизм.
8. Когда излишки металла удалены, угол будет упираться в нужном месте. Вы сделали первый шарнир.
9. Второй изготавливается посредством скрепления деталей струбцинами попарно, специальными инструментами для лучшей фиксации. Сверлят отверстие и помещают в него болт.
10. Затем делают второе отверстие.
11. Заготовки скручивают с помощью двух болтов. После чего их можно выровнять, придав им одинаковую форму.

Так выполняют все части шарнира, для получения одинаковых элементов. Выполненные механизмы крепят к люку и примеряют, соответствует ли он проему. Делают это так: если в полностью раскрытом состоянии он не касается краев проема, то размеры были сняты верно, и люк готов к установке.

Более сложный вариант лестницы

Сделать чердачную лестницу своими руками так, чтобы ее не было видно в сложенном виде тоже вполне возможно. Конечно, тут вам понадобиться больше навыков и времени. Первым делом следует  заняться изготовлением и монтажом люка. Именно эта конструкция будет основой для нашей чердачной лестницы.

Построить люк можно с использованием четырех деревянных брусков 50 на 50 миллиметров и фанерного листа толщиной в один сантиметр. Размеры будущей конструкции будут зависеть от размеров проема в чердачном перекрытии.

На концах брусьев делаем выпилы на половину их ширины, и промазываем их клеем. Далее собираем прямоугольный каркас, дополнительно усилив места стыков саморезами. Чтобы соблюдать острые углы можно прибить временные косынки их фанеры толщиной в 4 миллиметра

Очень важно строго соотнести размеры проема в чердачном перекрытии и размеры люка

После того, как каркас собран его оббивают фанерой и крепят к коробу в чердачном перекрытии на петли. Чтобы люк на чердак не открывался под собственным весом, следует установить защелку. Также можно обшить края войлоком или другим уплотнителем. Это будет полезно в том случае, если чердак в доме не отапливается в зимний период.

Складная лестница на чердак своими руками будет сделана из древесины. Тут тоже можно обойтись уже готовыми изделием. Сам процесс изготовления лестницы выглядит следующим образом:

• Вначале уже готовую конструкцию распиливаем на куски, длина которых должны быть чуть меньше размеров люка. Как правило, таких «кусков» будет три;
• Далее, каждый участок лестницы соединяют со следующим с помощью металлических шарниров. Их можно изготовить самостоятельно или приобрести подходящие в строительном магазине;
• После этого, верхняя секция лестницы крепится к чердачному люку, к верхней его стороне.

Такая конструкция будет видна только в расправленном состоянии. Когда лестница сложена, она убирается на чердак. Такой вариант прекрасно подходит для небольших домов, «страдающих» от недостатка свободного пространства.

Видео по теме:

Конструкция и виды моделей

Чердачные складные лестницы удобны для подъема в домах с люком, так как крепятся к нему и когда не нужны, прячутся в потолок. Они очень популярны в сравнении с приставными изделиями, потому что более безопасны. У них имеется целый ряд преимуществ:

1. Компактность. Даже в разложенном виде им не требуется столько места, сколько занимает стационарное изделие. Кроме того, их дизайн необязательно должен совпадать с отдельными деталями общего интерьера.
2. Простота в использовании. Легко складываются и раскладываются: стоит только потянуть за люк, и секции выдвинутся сами.
3. Доступная цена. Вполне бюджетный вариант и доступен для семьи с небольшим достатком.
4. Несложность чертежей. В проекте сможет разобраться даже новичок.

Чтобы выбрать модель лестницы для изготовления своими руками, надо присмотреться внимательно к существующим видам. Раскладные устройства бывают выдвижными, телескопическими, гармошкой, откидными и складными в виде книжки. Последние являются одним из самых простых вариантов для лесенки-самоделки. Принцип их монтажа несложен, если делать все по прилагаемой к ним инструкции. Материал можно выбрать один из двух — дерево или металл.

Если изделие не предполагается для большой нагрузки, фурнитуру для него можно приобрести и пластиковую, в этом случае отпадет необходимость в смазке (ведь пластик не ржавеет). Для хорошей теплоизоляции лучше всего использовать пенополистирол, которым заполняется крышка люка. Чердачные лестницы могут раскладываться вручную и автоматически.

Типы изделий и выбор материала

Есть три типа лестниц, с помощью которых можно подняться на чердак — стационарные, переносные и раскладные. Широкая маршевая лестница с перилами, конечно, самая крепкая и долговечная, но не во всех помещениях ее можно установить, особенно проблемно это сделать на маленькой площади. Переносные используются как временный вариант, они небезопасны и неудобны. Получается, что складные – самый приемлемый вариант.

По применению и безопасности они не только не уступают стандартным этажным лестницам, но еще имеют и существенный плюс – занимают мало места. Поэтому для самостоятельного изготовления можно порекомендовать именно складную подвесную конструкцию

Важно правильно выбрать материал, из которого будет собираться чердачная лестница, знать будущее предназначение изделия, его тип, ширину, количество секций. Это очень важно в отношении нагрузки на ступени

Если покупные лестницы из дерева могут выдержать вес в 150 кг, то самодельной это не под силу, и придется соблюдать большую осторожность, чтобы конструкция прослужила как можно дольше

Если покупные лестницы из дерева могут выдержать вес в 150 кг, то самодельной это не под силу, и придется соблюдать большую осторожность, чтобы конструкция прослужила как можно дольше. https://www.youtube.com/embed/mju1xirjvSA

Чердачная лестница своими руками

Чтобы сделать складную чердачную лестницу своими руками, в первую очередь нужно сделать чертеж будущего устройства. При возникновении каких-либо затруднений необходимо обратиться к специалисту или подобрать нужную схему в журнале «Идеи для дома». Прежде всего, готовятся необходимые инструменты и приспособления: ножовка, саморезы, пена монтажная, анкера и т. д. Для работы понадобится и приставная лестница. Для люка — брус 5*5 и фанера. Этапы изготовления:

1. Выбрать место для люка и определить его размер, добавив с обеих сторон по 9 мм, чтобы потом можно было легко его открыть.
2. Согласно схеме сделать проем для люка.
3. Разрезав брус на четыре части, выдолбить на конце каждого пазы и соединить бруски вместе.
4. Закрепить к полученному прямоугольнику крышку, вырезанную из фанеры, и примерить ее к проему.

Далее можно приступать к изготовлению самой лестницы.

1. Деревянный брус по ширине прикрепляется к низу приставной лестницы. Такой же крепится на верхнюю часть. Нижний брус фиксируется жестким способом, а верхний – при помощи петель.
2. Приставная лестница распиливается на 2 части.
3. Закрепляется пара реек для дополнения жесткости.
4. Конструкция соединяется при помощи петель.
5. С помощью анкеров брусок закрепляется под люк.
6. Низ лестницы закрепляется с помощью крючка , чтобы она не раскрывалась самопроизвольно.

Требования к чердачным лестницам

• Безопасность. Конструкция должна быть надежной и прочной. Это касается как используемого материала, так и креплений. В отдельных случаях рекомендуются противоскользящие накладки для ступеней.
• Параметры лестницы. Для комфортного использования оптимальными считаются ступени с размерами 70 см (ширина) х 30 см (глубина) х 20 см (высота). С точки зрения безопасности и надежности общая длина всей конструкции не должна превышать 3 м. Рекомендованный угол наклона — 45°. Хотя возможны варианты от 60 до 70°. Классическая конструкция имеет 10 — 15 ступеней толщиной около 2 см. Поверхность ступеней обязательно должна быть параллельной полу. Конструкция должна быть способной выдержать нагрузку минимум в 150 кг.
• Размеры люка. Наиболее оптимальный вариант – 120 х 70 см. Если сделать его меньшим, он будет неудобным для использования, больший размер проема будет способствовать весьма существенной теплопотере. Если на чердаке нет отопления, можно предусмотреть тепло- и пароизоляцию для люка.

Инструкция по изготовлению складной лестницы

Итак, давайте разберемся шаг за шагом как изготовить складную лестницу для вашего чердака. Вам понадобятся такие инструменты: ножовка, лестница, шарниры, два бруса, болты, саморезы, шуруповерт и металлический крюк.

Сам процесс можно разделить на несколько шагов:

Шаг 1. Закрепите верхний брус к проему при помощи петель, а нижний при помощи саморезов. Сам крепеж должен оказаться с обратной стороны лестницы.
Шаг 2. А теперь все соединяем при помощи самых обычных болтов, диаметром 6 или 8 миллиметров. Меньший диаметр может не выдержать нагрузки, больший – просто не нужен. Помните, что саморезы здесь вообще нельзя использовать – они не выдержат нагрузку и на определенный день просто вырвут все крепление системы.
Шаг 3. Теперь делим лестницу на три части, отмеряем 2/3 и производим распил, как раз между ступеньками.
Шаг 4. Распиленные части снова соединяем, но уже петлями.
Шаг 5. Бруски большей длины прибейте с обратной стороны так, чтобы они получились наискосок, для прочности.
Шаг 6. Теперь сама лестница поставляется под люком и прижимается верхним бруском к стене. Закрепите этот брусок при помощи болтов.
Шаг 7. Теперь займитесь крючком

Важно, чтобы лестница легко складывалась и прижималась к стене. А крючок прикрутите к стене напротив петли и зацепите его на нее.

Посмотрите на фото, так будет более понятно:

Поверьте, на практике все окажется намного проще!

Проход на чердак

Где в доме оборудовать место входа на чердак – частный вопрос, который решает каждый в соответствии с планировкой, назначением комнат и собственными потребностями. В деревянном частном доме сделать отверстие в потолочном перекрытии проще. Специалисты рекомендуют выпиливать выход с чердачного помещения между балками. Если размеры не позволяют сделать квадрат, люк можно вытянуть в длину, сделать прямоугольным.

Обустраивать проем в бетонном строении нужно в месте стыковки бетонных плит, чтобы сохранить прочность перекрытия. Сначала рисуют схему на бетоне, коробка люка должна помещаться в проеме, значит должна быть меньше. Затем в углах квадрата при помощи перфоратора высверливают сквозные отверстия, далее режут бетон болгаркой по начерченным линиям периметра, как бы наживляя срез.

Важно! Работать болгаркой следует аккуратно и осторожно, при попадании диска на арматуру велика вероятность его деформации и порчи. Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей

Просмотр поможет сделать все точно и аккуратно

Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно

Затем перфоратором сверлят отверстия через 10-15см, разрушая плиту, сбивают бетон, срезают арматуру. Обязательна зачистка неровностей. Просмотр поможет сделать все точно и аккуратно.

Важно! Покупая люк или сколачивая его своими руками, помните, что необходимо сделать небольшой проем (1см) между стенкой и коробом для утепления. Это расстояние нужно заложить в чертежи на предварительной стадии

Другие способы обустройства

Для удобного и бесшумного открывания крышки, ее можно обустроить по бокам специальными доводчиками и практичной ручкой. В таком варианте, как на рис 4, переносную лестницу можно поставить при закрытой крышке с упором на рамку. Вариант потайного лаза, как на рисунке 5, 6 требует специального устройства открывания (путем специального тросика, палки, кнопки) и сложной лестничной системы. Такое обустройство дверки на чердачное пространство полностью прячет лестницу и делает не слишком заметным проем на потолке. Но над ним придется потрудиться дополнительно и получит различные варианты

Лючок на чердак со стороны жилого дома – полезное и нужное приспособление. Если таким входом будут пользоваться не очень часто, то простой способ его обустройства удовлетворит потребности жильцов. Однако, если вход на чердак нужен постоянно, тогда следует его оборудовать более современно и цивилизованно (рис 7,8,9).
