Сфера применения
Главная задача этого оборудования — выполнение идеального длинного разреза в древесине. Для того чтобы гарантировать качество реза циркуляркой, необходимы несколько условий: большая скорость режущей кромки, ее острота, жесткость системы «диск — рабочая поверхность», безопасность, прочность и удобство.
Небольшие габариты циркулярки не дают возможности использовать ее во время строительства дома, когда древесина требуется в больших количествах, потому что функционал самодельного оборудования не настолько широк.
Зато при ремонтных работах такой станок станет спасителем, незаменимым помощником. Циркулярка позволит быстро и качественно получить всевозможные деревянные заготовки (бруски, планки, рейки), распилить листовой материал на плиты необходимых размеров.
В чем смысл и выгода самоделки?
Самодельные торцовки – штучные, даже уникальные изделия. Каждый мастер делает инструмент для решения своих специфических задач. Для резки длинных заготовок можно закрепить торцовку на ровном брусе (до 6 м). Сам брус будет работать как опора (верстак) для длинных заготовок.
Иногда есть ручная циркулярка, но нет торцовки и средств, времени на её приобретение, и так далее. Материал для изготовления таких устройств стоит дешево или не стоит ничего, уже есть под рукой. Поэтому вопрос – делать торцовку самому или купить заводскую решается каждым мастером, исходя из условий.
В расчет берутся и цены на заводские торцовки:
- Торцовочная пила Makita LS1040FN 196176, мощность 1650 Вт – около 22 тыс. руб.
- Makita LS1219L с протяжкой. Мощность 1600 Вт – около 67 тыс. руб.
- Бюджетные варианты: Энкор Корвет-8М 90080. Мощность 1200 Вт, — около 7 тыс. руб.
Достоинства и минусы самоделок
Наличие устройства помогает решить несколько вопросов:
- края деталей становятся гладкими без заусенцев;
- позволяет соединять смежные конструкции под углом;
- при стыковке деталей не остается зазор между ними.
Основные преимущества работы с самодельной торцовки:
- во-первых — экономия на покупке строительного материала;
- во-вторых — технические характеристики создаваемого инструмента можно подбирать самому: мощность двигателя, размер отрезного круга, глубина пропила.
Недостатки:
- продолжительность эксплуатации зависит от вида материала, которое используется при создании оборудования;
- самоделки не оснащены системами безопасности;
- домашние устройства не имеют специальной градуировки.

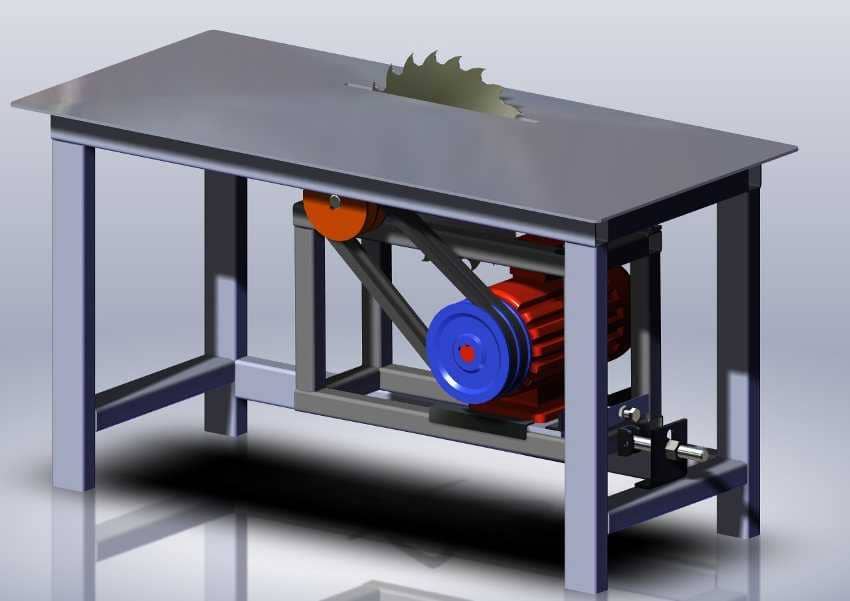

Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
- пропил делают в цельном листе;
- столешницу собирают из двух полотен.
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения
Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Маятниковая подвеска
Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.
Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.
Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.
С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:
Как сделать торцовку из ручной циркулярки маятникового типа?
Простейшую торцовку на основе ручной циркулярки можно сделать за несколько минут. Для этого потребуется дверная петля, лучше с одной длинной стороной (полосой). Одну сторону крепят на платформу циркулярки, вторую на станину. Предельно понятно весь процесс пошагового изготовления показан на этом видео:
Здесь не потребовалась даже фанера и крепеж для изготовления станины. В качестве неё использован обычный деревянный поддон. Также можно использовать любую подходящую готовую платформу.
В некоторых случаях, если в деревянной станине нет щелей под проход диска, их прорезают самим диском. Крепления циркулярки перед этим ослабляют, чтобы сделать пропил с небольшими смещениями влево-вправо. Так прорезь получится немного шире диска, и при работе диск не будет тереться о боковины прорези.
Плюсы такого решения:
- предельная простота изготовления,
- минимум деталей (петля и два болта с гайками и шайбами).
- минимум инструмента для изготовления (дрель, сверло, гаечный ключ).
- быстрота и простота перевода из ручной пилы в режим торцовки и обратно.
Минусы:
- ограниченная возможность пиления под углами по длине и высоте.
- наличие люфта в оси петли, при пилении нужно выбрать одну сторону и прижимать пилу к ней. В другом случае из-за люфта пропил может быть неточным (плюс-минус 2-5 мм).
- изменения в устройство безопасности – кожух диска всегда открыт полностью.
Пример другой самодельной торцовки со специально изготовленной станиной вместо поддона здесь:
Способ немного сложнее, так как приходится делать из фанеры станину. Но преимущества такой конструкции – компактность и мобильность. Её можно убрать на полку, поставить на верстак и т.д.
Техника безопасности при работе ручной дисковой пилой с деревом
Техника безопасности при работе с ручным инструментом включает в себя целый комплекс мероприятий, который состоит из проверки оборудования, его подготовки, пробного пуска, а также обеспечения себя безопасным рабочим местом.
Подготовка инструмента
Подготовка ручной циркулярной пилы включает в себя следующие мероприятия, кстати, данные действия актуальны и для стационарной циркулярки:
- Диск надежно крепится к посадочному шпинделю и затягивается плоской гайкой. Для этого используется специальный ключ, который поставляется в комплекте к устройству. Как правило, резьба гайки имеет противоположное направление к вращению диска включенной циркулярки. Таким образом гайка идет «в затяг» при работе.
- На диск одевается специальный кожух, который закрывает его верхнюю – нерабочую или «мертвую» часть и оставляет открытой низ диска.
- Теперь можно включить циркулярку, надежно удерживая ее в руках. Дается пробное вращение. Циркулярка не должна вибрировать и издавать посторонние звуки.
Если все-таки при пробном пуске возникает вибрация и посторонние шумы, то циркулярка останавливается, проверяется затяжка диска. Если после повторной протяжки признаки неудовлетворительной работы повторились, значит проблема в механизме циркулярной пилы. Работать таким инструментом категорически запрещается.
Подготовка рабочего места
Прежде всего рабочее место не должно быть захламлено. Распилы производятся на удобном и устойчивом верстаке или столе. Заготовка должна равномерно лежать на поверхности стола.
Толщина стола должна позволять закрепление дерева под распил с помощью струбцин или тисков. Запрещается самостоятельно или при помощи посторонних лиц удерживать заготовку руками. Исключение составляет только метод работы на стационарной циркулярке, когда заготовка вручную подается к диску.
Кроме того, рабочее место должно быть достаточно освещено, проветриваться и позволять свободное перемещение мастера вокруг верстака.
Заготовки, какие должны быть, что можно пилить, а что категорически нельзя?
Ручная циркулярная пила предназначена для распила листового дерева, фанеры, бруса и отдельных досок, но при этом существует ряд ограничений.
Нельзя распиливать:
- Сборные панели, типа сколоченной вагонки. Так как в месте смыкания при распиле заготовка будет подхвачена и выброшена диском пилы.
- Деревянные листы с металлическими штифтами.
Что касается металла, то используя специальное оснащение – диски с мелкими зубцами, можно распиливать алюминиевый профиль. Но категорически запрещается распиливать сталь, чугун и другие прочные металлы.
Допускается распил металлической проволоки «катанки», тонкого арматурного прутка и керамической плитки. Но при этом сменный диск быстро придет в негодность. Лучше всего использовать для резки металла болгарку с отрезным диском или электросварку.
Как правильно держать?
Есть конкретный регламент при работе с ручным пильным инструментом, он полностью отражает методику работы.
Для работы с ручной циркулярной пилой существует ряд обязательных правил:
- Инструмент крепко и надежно удерживается. При этом есть один важный нюанс – ручная циркулярка имеет всего одну рукоять для правой руки, левая рука ладонью ложится на верх защитного кожуха. Правой рукой инструмент подается по направлению реза, а левой центруется и прижимается к заготовке. Держать циркулярку одной рукой запрещается. Более крупные модели циркулярок оснащены боковой направляющей рукоятью.
- Стоять нужно сбоку от пропила. Категорически запрещается вести циркулярную пилу на себя. Все движения делаются вперед от себя, а сам мастер стоит сбоку от заготовки.
Виды
Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.
Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.
Ручная
Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.
Используя их, допустимо выполнять следующие задачи:
- распиливать дерево, двигаясь вдоль волокон;
- пилить дерево поперек волокон;
- раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
- разрезать металл с тонкой и мягкой структурой.
Подобные инструменты отличаются следующими характерными признаками:
- они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
- отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
- как правило, эти модели имеют небольшую мощность;
- размер распилочного диска в ручных пилах небольшой;
- глубина пропила данного инструмента также не отличается большой глубиной.
Дисковая
Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.
К таким дополнениям относятся следующие:
- возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
- удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
- защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
- постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.
Настольная
Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.
Аккумуляторная
Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.
Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.
Разновидности торцовочных пил
Существует несколько типов торцовочных пил (в народе их также называют «торцовки»). Ознакомимся с этими разновидностями.
Маятниковая
Базисной частью такой пилы является станина. На станину крепится стол, который должен обладать поворотным механизмом, оснащенным линейкой. Именно такой механизм позволяет осуществлять процесс распила под определенным углом, регулируя его под конкретные индивидуальные нужды каждого пользователя. Причем данный угол можно менять с помощью перемещения рабочего стола непосредственно по отношению к станине.
Комбинированная
При использовании пилы комбинированного типа угол распила можно изменять в 2-х направлениях. Устройство в своем составе, как и предыдущий вариант, содержит добавочный шарнир. Для того чтобы изменить угол реза, его необходимо регулировать и отводить в сторону, которая противоположна месту, куда вмонтирован привод.
С протяжкой
Данное устройство считается наиболее универсальным, так как пилу можно смещать не только вокруг оси, но и вдоль пропила по прямой линии.
Изготовление столешницы для циркулярного станка
Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.
Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.
При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.
Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.
В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.
Изготовление каркаса стола
Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:
- Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
- Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.
Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.
Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.
Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.
Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.
Крепление ножек (опор)
расположена на уровне бёдер
Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.
Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.
Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.
На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.
Элементы конструкции созданного своими руками распиловочного станка по дереву
Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.
Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе.
Главными элементами стационарных циркулярных установок являются:
- Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
- Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
- Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
- Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.
На заметку! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.
В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.
Циркулярки любого неподвижного типа состоят из основных частей.
Стационарный станок собственными руками
Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильные нагрузки на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.
Стол для циркуляции
Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:
- повышенная виброустойчивость;
- недопустимо прогибание при нагрузке свыше 50-60 кг;
- наличие идеально ровной поверхности.
В тех случаях, когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.
Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Пильный диск
Пильный диск
Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. Например при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с такими задачами.
Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниванию при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.
Боковой упор с возможностью регулировки
Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.
Вал
Самодельный вал
Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки своими руками может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала стоит доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.
Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием само устанавливающегося подшипника. В противном случае, обычный механизм может в скором времени привести в негодность циркулярку.
Передача
Существует несколько видов передач, которые возможно использовать в конструкции циркулярки, изготовленной своими руками:
- клиноременная передача;
- механизм, состоящий из шестеренок.
Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестерёнками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.
Мотор
Электромотор для циркулярки
Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основными особенностями является повышенный срок службы и КПД. Обороты таких двигателей не высоки, что делает работу на циркулярной пиле, собранной своими руками более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
Безопасность во время работы
Техника безопасности при пользовании самодельной и заводской торцовкой не отличается. Основные правила:
- Рука не должна приближаться к режущему диску ближе, чем на 20-30 см. При резке мелких деталей используются прижимы.
- Нужно следить за тем, чтобы электрический провод не попал в режущий диск.
- Нельзя работать под открытым небом во время дождя, чтобы избежать попадания воды в электродвигатель через решетку вентиляции и розетку.
- Нельзя работать уставшим, в состоянии опьянения, со сниженной реакцией.
Циркулярка — очень шумный вид инструмента, длительная работа с ней негативно сказывается на слуховых органах, поэтому обязательной нужно пользоваться наушниками. Также защитными очками, т.к. в процессе пиления образуется большое количество мелких опилок, которые как раз летят в глаза.
Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
- пропил делают в цельном листе;
- столешницу собирают из двух полотен.
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения
Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Маятниковая подвеска
Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.
Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.
Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.
С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:
