Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Советы по пользованию

Важно понимать, что любые самодельные транспортные средства тяжело регистрируются в официальных органах, что означает следующее:

1. По закону, снегоход из бензопилы нельзя назвать регламентированным транспортным средством, поэтому ответственность за эксплуатацию и возможные последствия лежит только на его владельце. Чтобы избежать проблем, рекомендуется использовать агрегат в отдаленных от разных служб местах.
2. Несмотря на сходства, снегоход и плавающий вездеход являются разными машинами.
3. Из-за незначительной мощности двигателя использовать снегоход для транспортировки грузов не рекомендуется. Аппарат подходит для передвижения одного человека.
4. Если устройство будет эксплуатироваться в ночное время, на него можно установить осветительные приборы. Они повысят функциональность снегохода и сделают его комфортным для разных условий эксплуатации.

Снегоуборщик с двигателем от бензиновой пилы

Чтобы не раскидывать снег лопатой в зимнее время года, вполне возможно самостоятельно сделать снегоуборщик из бензопилы. Для практической реализации проекта необходим двигатель мощностью около 3 кВт (4,1 л.с.), например, от пилы «Штиль». Кроме привода снегоуборщик состоит из таких узлов и деталей:

• заборного отсека с расположенным внутри шнеком с лопастями;
• ручки;
• рамы;
• выбрасывателя снега.

Все эти узлы видны на следующей фотографии.

Умельцами представлены колесные и оснащенные саночными полозьями модели снегоуборочной техники. Последний вариант более прост в конструктивном плане для воплощения. Вариант конструкции рамы и заборного отсека продемонстрирован на фото далее.

Основные моменты заключаются в подборе пары шестерней и в изготовлении хорошего шнека (показан на фотографии ниже), который будет через цепную передачу приводиться в движение мотором.

Для изготовления корпуса заборного отсека подойдут стальные оцинкованные листы. Лопасти шнека часто делают из толстой резины. В качестве выбрасывателя снега вполне пригодна канализационная труба из пластика.

Снегоход из бензопилы

Совет. Снегоход можно сделать как гусеничным, так и лыжным.

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Конструкция снегохода состоит из четырех частей:

1. Гусеницы.
2. Лыж.
3. Трансмиссии.
4. Двигателя.

Бензопила Урал

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Совет. Чтобы придать необходимой жесткости конструкции, металл загибают под уголом в 90 градусов.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

• К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
• Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
• Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Совет. Чтобы не тратить время на изготовление катков и осей для них, их можно позаимствовать у старого оборудования для выкапывания картофеля.

• Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
• Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
• На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

Снегоход из бензопилы

• На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
• В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

• Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
• Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.

Насадка-лебедка на бензопилу – особенности установки и эксплуатации

Некоторые известные бренды выпускают к своим бензопилам уже готовые приспособления, технологически изготовленные в виде небольших переносных насадок. К этим производителям относятся компании Stihl, Husqvarna, Patriot, Champion и AL-KO.

Насадка-лебедка для бензопилы выделяется простотой в самостоятельной установке и снятии. Для монтажа оборудования потребуется предварительно демонтировать режущие органы бензопилы. При этом элементы муфты сцепления инструмента должны остаться на месте. Далее нужно установить лебедку на вал, надев на него сначала штатный редуктор, а после него – все остальные элементы насадки.

Несмотря на сравнительно небольшие размеры, фирменная лебедка на бензопилу выделяется достаточно высокими тяговыми характеристиками. Ей под силу непродолжительная буксировка транспортных средств весом до 1 т, а также постепенное извлечение застрявшего объекта массой 1,2–1,5 т.

Готовые насадки в виде лебедок не нуждаются в регулярном обслуживании и частом ремонте. Все, что нужно оператору – это следить за состоянием и намоткой буксировочного троса, а также проверять уровень фиксации штатных болтовых соединений оборудования.

https://youtube.com/watch?v=tjnFNns9RYc

Создание пилорамы

Довольно простое решение — слегка изменить, точнее, усовершенствовать предназначение бензопилы, создав пилораму. Для этого надо всего-навсего сварить каркас из труб, уголков и арматуры, а в нём движущуюся каретку

Затем закрепить каретку к корпусу при помощи болтов и гаек, соблюдая осторожность, дабы не раздавить пластмассовый кожух. Направляющие рёбра должны быть ровными и довольно прочными, чтобы режущая кромка не вибрировала

Таким образом, пила движется, а бревно благодаря своему весу остаётся неподвижным. Получаются ровные доски (или брусья), готовые к дальнейшей обработке.

https://youtube.com/watch?v=NaN-112KVZ8

При строительстве дома такой микрозаводик поможет сэкономить немало средств, кроме того, после завершения стройки его можно благополучно продать.

Лодочный мотор на базе двигателя от бензиновой пилы

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

• снимают шину с пилы;
• вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
• затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор. Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Что можно сделать из бензопилы своими руками?

Существует немалый перечень всевозможных самоделок из бензопилы, которые можно самостоятельно соорудить в домашних условиях. Каждый из этих агрегатов принесет массу пользы в хозяйстве, и поможет сэкономить силы и время своего владельца.

Самодельная пилорама

Для изготовления этой самоделки из бензопилы потребуется несколько стальных труб, которые соединяются между собой посредством сварки, направляющая и сама пила. Готовая пилорама поможет заготовить большое количество досок для ремонта или строительства.

Снегоход с двигателем от бензопилы

Эта самоделка из бензопилы состоит из прочной стальной рамы, руля управления, элементов передвижения, сиденья и, собственно, мотора и редуктора. Самодельный снегоход способен разгонятся до 15 км/ч, и выдержать 1 взрослого пассажира с небольшой поклажей.

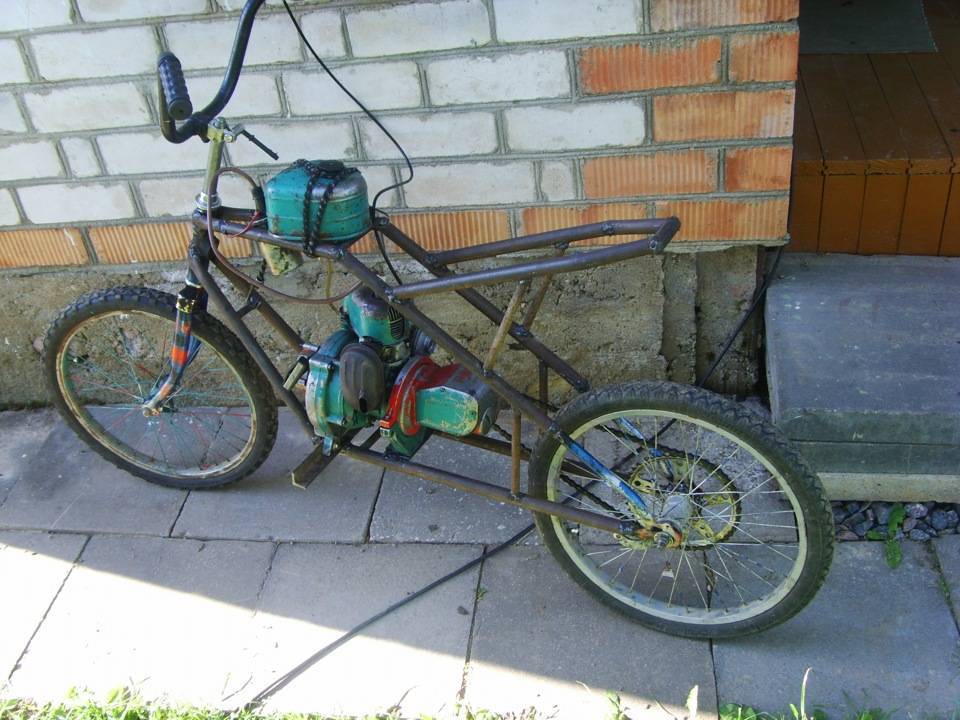

Мопед из бензопилы

Эта самоделка из бензопилы представляет собой полноценный мотовелосипед, который отличается от современных аналогов простотой конструкции скромным расходом топлива. Готовый агрегат с полным баком может перевозить одного взрослого пассажира на расстояние в 5 км.

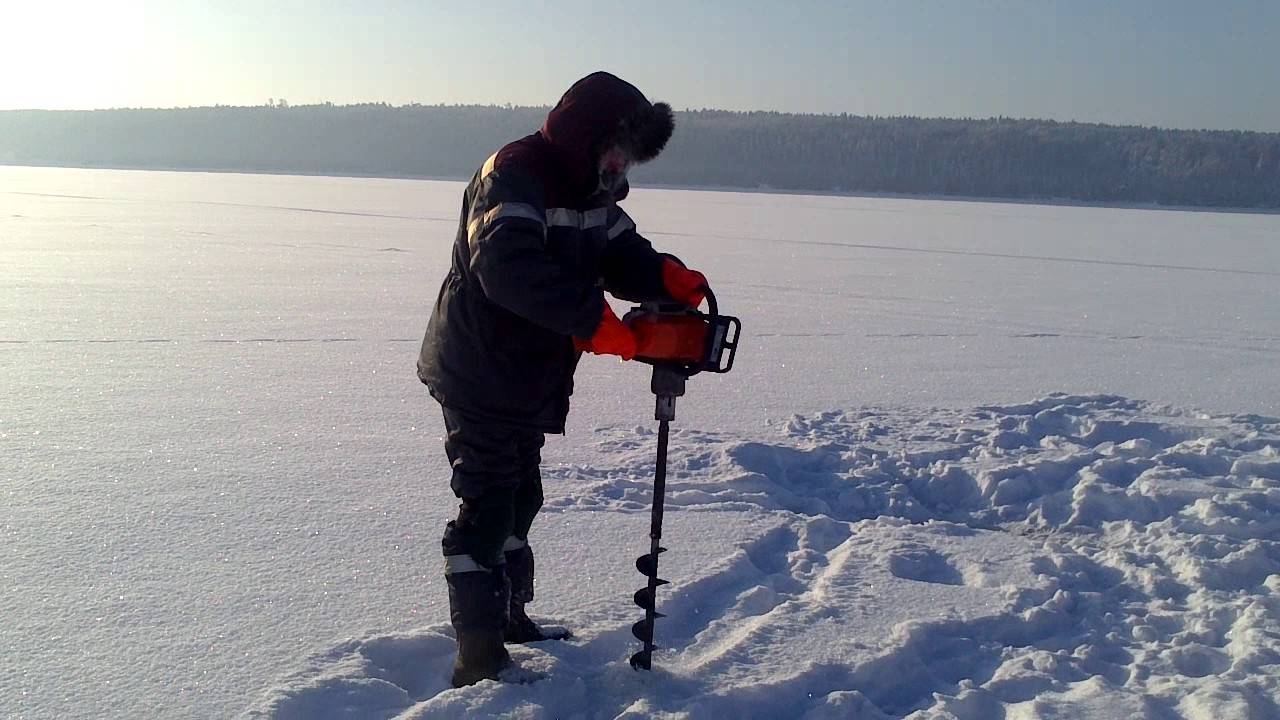

Самодельный ледобур

Эта простая самоделка из бензопилы позволяет быстро пробурить лунки во льду для зимней рыбалки, а также проделать отверстия для монтажа свайного фундамента. Кроме двигателя для изготовления ледобура потребуется понижающий редуктор, прочный шнековый механизм и стальные ножи.

Лодочный мотор

Эта самоделка из бензопилы выручит во время летней рыбалки на больших озерах и реках с сильным течением. Для его изготовления потребуется шнековый механизм и лопасти из нержавеющей стали. Самодельный лодочный мотор способен перевозить одного взрослого пассажира с небольшим грузом, развивая скорость до 20 км/ч.

Бензиновая пила – это хороший помощник при заготовке дров, спиливании деревьев, уходе за садом, очистке заросшего участка. Ее основой является двигатель внутреннего сгорания, который отличается компактными размерами, надежностью, небольшой массой, хорошими показателями мощности. Такие достоинства привода позволяют создать различные оригинальные самоделки из бензопилы: мотоблок, болгарку, снегоуборочную машину, газонокосилку, пилораму, электрогенератор, картинг, снегоход. Мотор также устанавливают на велосипед, лодку, делая данные средства передвижения более практичными. При этом часто умельцы используют не только двигатель, но и другие детали от агрегата. Сложность в переделывании заключается в точном подгоне по размерам деталей собираемой техники.

Сделать лодочный мотор из бензопилы нетрудно. Переделывание выполняют следующим образом:

• снимают шину с пилы;
• вместо нее к мотору, используя специальный переходник, присоединяют лодочный винт самостоятельного либо заводского изготовления;
• затем всю конструкцию закрепляют на лодке так, чтобы гребной винт погружался в воду под углом.

Вместо переходника некоторые умельцы устанавливают редуктор
. Возможный результат работы продемонстрирован на фотографии ниже.

Для любителей рыбной ловли самодельный лодочный мотор – это экономный вариант, который позволяет значительно ускорить передвижение по водной глади озер, рек, прудов.

Пилорама

Самодельных пилорам с использованием бензопил придумано несколько. Они бывают:

1. Стационарными неподвижными. В них мотопила размещается в специальном станке и остается на месте — навстречу ей перемещается бревно. Качество распила высокое, можно распиливать заготовки любой длины. Но у конструкции сложный механизм подачи бревен.
2. Стационарными подвижными. Вариант с рельсовыми направляющими, по которым перемещается каретка с закрепленной пилой. Заготовка — неподвижная. Вариант проще в эксплуатации, но ограничена длина бревен.
3. Мобильными. Пилящая часть перемещается вдоль бревна. Она нетяжелая и может переноситься. Направляющей служит сама заготовка. Вариант удобный для разовых работ или небольшого объема распила. Требует больших усилий для перемещения пильного устройства.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

• одногусеничная (2 лыжи спереди, 1 гусеница сзади);
• двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

1. Двигатель.
2. Система питания.
3. Система впрыска масла.
4. Трансмиссия.
5. Ходовая часть.
6. Рулевое управление.
7. Корпус.
8. Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Хорошо подходят такие модели, как Дружба, Урал и Штиль.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

• способность работать при низких температурах;
• высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Рекомендации по эксплуатации

Производителям любой техники не очень нравится, когда владельцы вносят различные изменения в конструкцию, расширяют функциональность изделий. Но бензопилы оказались таким благодатным устройством, что из них изобретатели умудрились изготовить множество агрегатов.

Однако, изобретателям следует всегда помнить, что различные модификации снегохода из бензопилы отнюдь не являются полноценным транспортным средством. Передвижение на самоделках вы осуществляете исключительно под личную ответственность. Поэтому следует соблюдать меры безопасности, как на полноценном снегоходе, не перегружать агрегат.

Ну и, конечно, лучше один раз увидеть воочию, чем много раз услышать или прочитать. Вашему вниманию интересные захватывающие видео от народных умельцев разных переделок снегохода из бензопилы.

Самокат на бензиновом моторчике

Для создания такого средства передвижения понадобятся:

• двигатель от пилы;
• цепь;
• болтики, гайки для креплений;
• коммутатор и акселератор от горной велосипедной модели;
• старый самокат.

С пилы снимается шинная часть с цепью, все остальное остается и будет установлено на самокатную платформу. От коленвала откручивается муфта. Моторная мощность будет подаваться при помощи велосипедной цепи по звездочкам. Сразу предупредим, что будет две проблемы – остановить двигатель невозможно, а при его запуске придется заднее колесо приподнять над землей. На заднюю ось самоката прикручиваем звездочки.

На платформу размещаем мотор таким образом, чтобы его звездочка была на одной линии с колесной группой. Просверлив отверстия в корпусе пилы и самокатной платформе, соединяем их болтами.

Подогнав по длине цепь, натягиваем ее на звезды. Акселератор, укрепленный на ручке, проводами соединяем с проводкой включения и отключения, чтобы была возможность подачу моторной энергии держать под контролем.

Под такую конструкцию необходимо основание, закрепленное прочно, чтобы не создавались смещения и вибрирование.

Изготовленные элементы основания выставляются параллельно, по уровню, что особенно важно, чтобы избежать создания свободного хода. Это выполняется на бетонной поверхности, фундаментном основании или уплотненной земле

Рама фиксируется болтами или шпильками, сваривается с армировкой фундамента.

Теперь устанавливается рельсовая основа, фиксирующаяся к боковым креплениям.

Порядок работ можно посмотреть на видео:

Преимущества и недостатки

Перед тем как приступить к сборке, важно понять, почему имеет смысл отдать предпочтение самодельному снегоочистителю. Для начала рассмотрим преимущества снегоуборочной машины кустарного производства

Для начала рассмотрим преимущества снегоуборочной машины кустарного производства.

• По сравнению с покупкой заводской модели сборка самодельного снегоуборочного аппарата обойдётся значительно дешевле.
• Все материалы и инструменты, которые могут потребоваться в процессе, за исключением бензинового двигателя легкодоступны. Металлические листы, трубы нужного диаметра и прочие детали, список которых приведён далее, можно приобрести на любом рынке запчастей, а то и просто найти в своём гараже или мастерской.
• Габариты снегоуборщика, собранного на базе бензопилы, меньше, чем у купленного в магазине. Такой прибор способен справляться с уборкой снега в наиболее труднодоступных местах.

К основным недостаткам снегоочистителя, собранного своими руками, можно отнести его невысокую мощность.

Здесь, однако, стоит помнить, что предмет данной статьи – создание снегоуборщика для личного пользования (например, на приусадебном участке). Для достижения промышленной мощности потребуются иные ресурсы и схемы.
