Изготавливаем приспособления для болгарки сами +видео и фото

Преимущества и недостатки

Изготовление стойки для болгарки своими руками предоставляет ряд преимуществ. К ним можно отнести:

  • возможность создать изделие с необходимыми габаритами;
  • человек сам выбирает функциональность создаваемого станка;
  • такое изделие обладает достаточной прочностью;
  • исключается возможность перекоса режущего круга и его деформация;
  • конструкция удобна в использовании, полностью соответствует желаемым эксплуатационным характеристикам;
  • вся работа выполняется при минимальных финансовых затратах;
  • в любое время можно снять болгарку и возвратить ей мобильность.

Такое изделие позволяет выполнять необходимые функции с особой точностью. Полностью отвечает требованиям техники безопасности.

К его недостаткам следует отнести отсутствие контроля выполненной работы и ее соответствие качеству. Следовательно, все действия нужно выполнять старательно и строго придерживаться расчетов и чертежей.

Преимущества самодельного оборудования

Повсеместное использование болгарок привело к тому, что их на руках великое множество. И при незначительных нарушениях профессиональные работники отказываются от них в целях безопасности.

Но домашние мастера такую роскошь позволить себе не могут. Из УШМ они изготавливают отрезные и дисковые станки, цепные пилы для резки металла и древесины. Для чего делают из болгарки отрезные станки?

Тот, кто работал болгаркой знает, что отрезать заготовку от трубы, а в особенности — от профильной, идеально ровно невозможно. Приходится при помощи угольника размечать каждую сторону и при резке трубу переворачивать. И все равно размеры могут отличаться на 0,5 мм. А при сваривании тонкостенных деталей металл прогорает из-за дефекта неполного прилегания.

Для резки металла необходима болгарка достаточной мощности. Вполне подойдут модели с диаметром круга от 180 мм и более.

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

разделение металлопрофиля на отрезки необходимой длины;раскрой листового металла;получение большого количества однотипных заготовок в короткие сроки;резка керамической плитки;разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.С помощью самодельного отрезного станка можно решить широкий круг задач

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Изготовление основных узлов станины

Наибольшую техническую сложность представляет изготовление поворотного рычага. Он должен обеспечивать надёжный прижим и фиксацию УШМ, её поворот на угол до 90º, а также возврат болгарки при снятии нагрузки с поворотной рукоятки.

Конструкция поворотного рычага, предназначенного для крепления на стойке, приведена на рис.3.

Рисунок 3 – Вид на станину со стороны поворотного рычага

Поворотный рычаг включает в себя вертикальную стойку, которая жёстко закрепляется на опорной плите, консоль с осью и подшипниковым узлом (с их помощью будет производиться поворот болгарки), зажимного устройства и возвратных пружин, располагающихся по противоположную сторону от консоли.

С целью надёжного крепления УШМ к рассматриваемой конструкции станины для болгарки можно использовать несколько решений:

  • Открытую призму, сваренную из уголков, противоположные стороны которых сжимаются струбциной;
  • Стальные стремянки, которыми инструмент будет обхватываться в требуемом сечении;
  • Болтовую фиксацию при помощи двух болтов с упорной резьбой, которые размещаются по обеим плоскостям уголков, и обеспечивают прижим «болгарки» вращением высоких гаек ГОСТ 5931, как показано на рис. 4.

Очевидно, что в последнем случае лёгкость установки и центровки УШМ будет наилучшей (вариант со струбциной окажется весьма тяжёлым, а стремянки могут расстопориться при длительных вибрационных нагрузках).

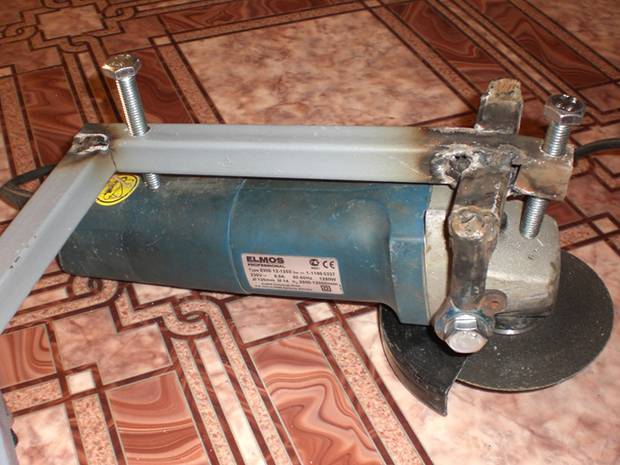

Рисунок 4 – Узел крепления «болгарки» к поворотному рычагу

Завершающим этапом изготовления самодельной станины для болгарки является установка элементов для включения/выключения установки. Специалисты советуют не просто предусмотреть дистанционное отключение УШМ, но и установить для этого ножную педаль, поскольку руки работающего заняты, а внезапная проблема с резкой или шлифовкой чревата травмами работающего. Для этого управление устройством предусматривается через магнитный пускатель.

Собранную конструкцию станины для болгарки вначале опробывают при ручном вращении диска. Цель проверки – выяснить источник возможных биений приспособления, если допущена ошибка в его центровке. Затем УШМ включают на минимальные обороты, и, если вибраций при длительном режиме не возникает, можно провести проверку при резке деревянной и далее — стальной заготовки.

С точки зрения техники безопасности лучше, если станина для болгарки будет частично накрываться съёмным кожухом, который можно изготовить из ударопрочного пластика.

Видео эксплуатируемых разновидностей самодельных станин представлены в Интернете в большом разнообразии. Одно из них находится ниже.

Основной элемент станины и что он собой представляет

Основной элемент станины должен обеспечивать удобную распиловку металла болгаркой, так как именно он превращает обычную УШМ в торцевую. В качестве него необходимо использовать некую педаль, если выражаться проще. Чтобы избежать большого количества объяснений, предлагаем взглянуть на фото ниже.

ФОТО: YouTube.comВот так должен выглядеть основной элемент станины для УШМ

По сути, если среди деталей в гараже или мастерской не нашлось ничего подобного, такой элемент можно изготовить самостоятельно. Подобные конструкции также встречаются на концевых выключателях промышленных гильотин и другого подобного оборудования.

Как сделать пилу?

Если вам необходима пила, но цена, озвученная продавцом, «кусается», то самое время задуматься о том, чтобы создать инструмент своими руками.

Для пилы, предназначенной для работы по металлу, потребуется более мощный электродвигатель, например, как в моделях Макита, который также будет полезен, если вы собираетесь распиливать толстые деревья.

В случае, когда требуется более мощный инструмент, лучше всего изготавливать маятниковую станину. Маятниковые вариации не только более мощные, но и очень эффективные.

Чтобы рама аппарата была устойчивой, для ее изготовления нужно использовать стальные, а не деревянные уголки.

Рама является основанием, на которое устанавливаются все режущие и крутящиеся механизмы, потому проследите, чтобы она была прочной.

Прежде чем приступать к сборке пилы своими руками, посмотрите схемы с ее устройством: можно ориентироваться, например, на аппарат фирмы Макита, т.к. он является качественным и функциональным устройством для обработки металла.

Каждая самодельная отрезная пила должна быть установлена на какой-либо устойчивой поверхности, обычно это стол.

Нужно, чтобы он был правильно зафиксирован, т.к., если он будет шататься, то это не только может испортить вашу заготовку, но также быть опасно для мастера.

Стол для инструмента должен быть специальный, и его тоже лучше сделать своими руками. Для станины вы можете использовать старый стол с кухни, либо металлические или деревянные козлы.

Столешницу можно сделать из металлических пластин шириной в 4 мм. Для работы вам их понадобится две. Либо вы можете использовать толстые брусья, которые нужно связать перемычкой из фанеры.

При соединении материалов не забудьте оставить между ними зазор не менее 10 мм.

Самое главное при работе, чтобы края пластины были установлены параллельно друг другу, иначе торцевая пила не сможет правильно функционировать.

При закреплении инструмента на столешницу, пила должна оказаться по центру зазора, а по двум ее сторонам должны быть расположены листы. В столе нужно сделать отверстия, в которые и будет закреплена пила.

После ее установки, вам нужно закрепить двигатель, чтобы торцевая пила могла работать. Если вы сделали небольшую пилу, то проще всего будет присоединить ее к оси двигателя.

Видео:

ВАЖНО ЗНАТЬ: Обзор установок плазменной резки металла с ЧПУ и без

Однако для резки толстого металла инструмент не подойдет, поэтому, если вы понимаете, что низкой мощности в работе вам будет недостаточно, то сразу делайте более мощный инструмент.

В качестве передающего механизма для самодельной пилы можно использовать шпиндель от велосипеда. В него входят подшипники и вал, которые также потребуются вам в работе.

Срезать шпиндель с велосипеда вы можете с помощью ножовки. На велосипедный вал нужно установить звездочку. Лучше всего для этого подойдет деталь, принадлежащая мотору Д6 или Д8.

Дисковая пила должна быть прикреплена к шпинделю, однако, прежде чем это сделать, вам нужно определиться с диаметром устройства.

Диаметр втулки также должен совпадать с диаметром других деталей, чтобы все они плотно соединялись друг с другом.

На шпиндельный корпус нужно также установить пластину, толщина которой не менее 5 мм. Звездочку прикрепляют к валу, который имеет самодельная пила.

Звездочка должна по своему размеру в 2.5 раза превосходить шпиндель.

Цепь пилы надевается на корпус в последнюю очередь, после того, как все прочие детали будут правильно установлены и зафиксированы.

Цена деталей, которых требует отрезная пила, будет гораздо ниже, чем цена на готовую пилу, например, фирмы Макита.

Из инструментов вам нужен будет:

  1. стол;
  2. несколько пластин;
  3. несколько брусьев и перемычек;
  4. старый шпиндель от велосипеда;
  5. втулка для перехода;
  6. звездочка;
  7. цепь;
  8. вал.

Некоторые из этих инструментов наверняка уже есть в вашем гараже, другие же можно получить очень дешево.

Если же вы не уверены в своих силах, то лучше приобрести уже готовый инструмент.

Тем более что цена некоторых моделей Макита вполне приемлема, и при этом они имеют широкий функционал.

Прежде чем покупать пилу для резки по металлу, изучите предложения на рынке и почитайте о разных моделях инструментов.

Лучше выбирать уже проверенный аппарат, например, пилу Макита, которая уже давно зарекомендовала себя на рынке. Цена как на дисковые, так и на маятниковые пилы вполне по карману человеку со средним доходом.

https://youtube.com/watch?v=qPM3Qc6gSXc

Как сделать циркулярную пилу?

Обязательно соблюдайте технику безопасности, никаких вещей, которые можно намотать, осторожно с пальцами, никаких перчаток не должно быть. Материалы:

Материалы:

  • Взять ламинированный лист. Он будет служить ножками для пилы.
  • Режем чётко по линии (либо пилой, либо болгаркой, можно лобзиком). Готовим стол и делаем отверстие, через которое прикручиваем ножки.
  • Приложить инструмент туда, где его потом будете прикреплять, также сделать разметку лобзиком или той же болгаркой.
  • Всё заново приложить и обвести. Замерить отверстие и перенести его на контур, который обвели.
  • 5.Просверлить для фиксации, делаем его шире болта, примерно на 1 мм.
  • Прикрепить инструмент с обратной стороны гипсового картона.Чтобы ножки встали под углом 90 градусов нужно снизу их скрутить брусочками.

Если есть желание пилить металл или железо, то можно поставить специальный для этого диск.

Стойка для болгарки своими руками — обзор вариантов

Главные задача данной стойки:

  • надежно крепить инструмент на консоли;
  • обеспечивать минимальные отклонения от плоскости реза во время работы;
  • надежно удерживать инструмент в верхнем положении.

Для крепления болгарки на консоли подходят резьбовые крепления ручки на ее головке. Их – 3, и этого более, чем достаточно для надежной фиксации.

Иногда их используют не все.

А иногда для крепления болгарки задействуют достаточно жесткий и надежно закрепляемый на ее головке защитный кожух.

Для небольших болгарок, работающих с дисками до 125 — 150 мм, иногда достаточным будет крепление корпуса к консоли при помощи мощных хомутов, но для предотвращения осевого проворачивания инструмента должна быть задействована упорная площадка головки шлифмашинки.

УШМ, работающие с отрезными дисками большого диаметра (200 – 230 мм), кроме надежного крепления их к консоли, должны иметь хорошую опорную базу крепления самой консоли к рабочему столу.

Этим обеспечивается минимальное отклонение от плоскости реза.

Многие самодельщики обеспечивают колебательное движение консоли установкой одного — двух подшипников для ее крепления к рабочему столу. Для этого часто используют готовые подшипниковые узлы автомобилей или велосипедов. Однако достаточную подвижность обеспечит и простое болтовое соединение, детали которого при хорошей смазке будут работать в качестве обычных подшипников скольжения.

Так, как это показано в видеоролике, описывающем незамысловатую конструкцию стойки для УШМ из металла:

Правда, мы бы не стали полагаться на такую надежность фиксации инструмента в верхнем положении, как рекомендует автор видео, а установили бы натяжную пружину в удобном месте.

Понятно, что ремонт такого крепления консоли сводится к замене болта, или, в крайнем случае, к простому увеличению его диаметра или установке втулки при большом износе сопрягаемых деталей.

Подобный принцип обеспечения соблюдения плоскостности реза обеспечивается и при изготовлении стойки не из уголков, а из профильных труб. Посмотрите коротенькое видео о простой самодельной металлической стоки для УШМ:

Мало кто решается делать деревянную стойку для болгарки, но это вовсе не означает, что ее делать нельзя. А вот некоторые конструктивные решения, которые мы хотим вам показать, вполне могут послужить вам источником идей для создания стойки собственной конструкции, в т.ч. и из этого материала.

Для увеличения картинки — нажмите на нее:

Stoika-dlya-bolgarki-18

Stoika-dlya-bolgarki-16

Stoika-dlya-bolgarki-17

Иногда для обеспечения возврата инструмента в верхнее положение после осуществления реза, вместо натяжной пружины, используют обычный противовес, компенсирующий вес самого инструмента.

Кулинарное приспособление

Используя шлифмашинку и подручные средства, каждый мужчина может самостоятельно сделать великолепную зернодробилку и даже кофемолку. Процесс сборки выглядит следующим образом:

  • Возьмите самую обычную старую двухлитровую банку из гибкой жести.
  • Подготовьте тонкую полоску оцинкованной стали.
  • На дне банке сделайте небольшое отверстие, диаметр которого должен совпадать с диаметром защитного кожуха.
  • Аккуратно снимите кожух и рабочий диск и на их место через отверстие проденьте вал.
  • На вал УШМ наденьте кусочек оцинковки, который подходит по описываемому радиусу внутри банки.
  • Прикрутите оцинковку к валу агрегата с помощью гайки.
  • Внутрь банки засыпьте кофе или же зерно, закройте её и включите агрегат. Мука или кофе полностью готовы.

В завершение можно подвести итог, что болгарка — это весьма востребованный и незаменимый инструмент среди строителей и других специалистов, которые занимаются ремонтными работами. Ведь с его помощью можно не только равномерно разрезать различный материал, но и обрабатывать поверхность заготовок и деталей. Но иногда специалисты сталкиваются с ситуациями, когда нужно выполнить весьма специфические манипуляции. Поэтому они вынуждены покупать всевозможные насадки для УШМ. Их можно найти в любом строительном магазине.

Используя такие приспособления, мастеру становятся доступными другие варианты употребления инструмента. Но не всегда есть желание тратить финансовые сбережения, тем более, когда есть возможность сделать все своими руками. Для этого достаточно иметь свободное время и стремление сделать насадки для шлифмашинки самостоятельно. Соблюдая простые рекомендации, даже новичок сможет изготовить приспособления, которые сделают болгарку более универсальной и облегчат процесс выполнения строительных и ремонтных работ.

Качественный противовес с амортизатором

Безопасность использования станины во многом зависит от противовеса. Самым практичным считается тот вариант, когда в момент опускания инструмента он будет автоматически переходить в вертикальное положение, прекратив тем самым любые режущие манипуляции. Это будет не только очень удобно, но и безопасно. Самым простым способом считается установка пружинного механизма, который должен быть подобран в соответствии с характеристиками болгарки. Сама конструкция будет компактной и эффективной.

Отличной идеей считается тот вариант, когда стойка оснащена мощными амортизаторами, обеспечивающими плавное движение инструмента. С таким агрегатом сможет справиться даже новичок.

Самое простое приспособление для стойки УШМ

Собственно и стойкой это приспособление не назовешь, а работу с ним можно выполнить практически ту же, что обеспечивает самая технологичная стойка. Принцип его действия понятен из короткого видеоролика:

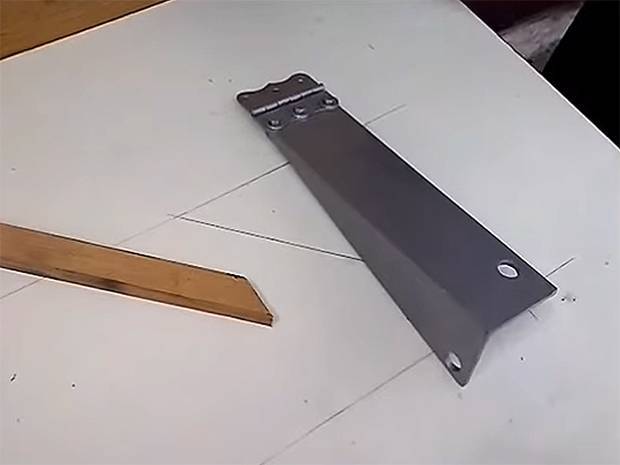

Но если вместо полосы использовать соответствующий уголок со спиленной частью одной из полок, как это сделал один из авторов похожей конструкции, то отпадет необходимость засверливания глухого отверстия в головке болгарки.

При этом крепление инструмента будет осуществляться двумя винтами в существующие на головке УШМ резьбовые отверстия для ручки. А принцип работы подошвы не изменится – только жесткость ее повысится.

Не изменится также способ использования болгарки в качестве некоего подобия циркулярной пилы с использованием той же подошвы, показанный в еще одном видеоролике того же автора:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

Особенности использования болгарки

При выполнении строительных и монтажных работ используется большое количество самого разного инструмента. Чаще всего применяется болгарка. Основная задача, для которой её используют: резка металла; обработка строительных материалов.

Если вместе с этим инструментом использовать ещё и насадки, то можно расширить число вариантов её использования. В частности, применяя этот инструмент с насадками, можно выполнять качественную шлифовку основания заготовок. Они будут очищены от инородных включений. Насадки для болгарки можно приобрести в магазине. Но если у вас нет желания платить деньги, то вы можете изготовить их своими руками.

В отдельных случаях этот инструмент применяется в качестве штробореза. С его помощью создаются канавки для прокладки труб и электропроводов. Чтобы использовать болгарку в таком качестве, придётся выполнить некоторые манипуляции и увеличить стандартную ширину защитного кожуха. Кроме этого, потребуется изготовить плиту для опоры.

Такой инструмент можно использовать с одним диском или сразу с несколькими. Если болгарка используется с двумя дисками, то необходимо внести некоторые изменения в узел крепления этого инструмента. После этого болгарка может использоваться в стандартном режиме.

Часто бывает так, что во время ремонтных работ и возникает потребность в выполнении зачистки основания деталей, доступ к которым затруднён. В таких случаях мастера чаще всего прибегают к использованию самодельного приспособления для болгарки в виде специальной насадки, благодаря которой диск небольшого размера может выноситься за габариты болгарки.

В таком случае вращение будет передаваться при помощи специальной ременной передачи от главного привода. Используя такую конструкцию резку материалов производить нельзя. Однако можно без проблем удалять с поверхности материалов окалину. Она часто возникает на поверхности сварных швов.

В настоящий момент на рынке предлагается большое количество насадок для такого инструмента, как болгарка. Их пользование позволяет существенно расширить варианты применения этого инструмента. Если говорить о наиболее часто используемых насадках для болгарки, то можно выделить следующие:

  • приспособление для зашкуривания основания и удаления с поверхностей материалов окрасочного слоя;
  • станины;
  • транспортиры.

Материалы и инструменты, чтобы изготовить насадки для болгарки

Когда возникает необходимость в использовании болгарки для специфических задач, то в этом случае многие мастера делают выбор в пользу готовых насадок. Их без проблем можно приобрести в строительном магазине.

Стоимость приспособлений не очень высокая, поэтому каждому они по карману. С поиском этих насадок сложностей также не возникает. Однако, несмотря на все это, многие люди все же решаются на изготовление насадок для болгарки своими руками.

Если вы решили изготовить насадки для этого инструмента самостоятельно, то прежде, чем приступать к работе, необходимо подготовить следующие инструменты:

  1. Электрическая дрель, желательно в дополнение к ней докупить ещё и набор свёрл;
  2. Диски желательно выбирать диаметром 125 мм.
  3. Деревянные бруски.
  4. Металлический уголок.
  5. Пластина дюралевой стали.
  6. Саморезы.

Диски для болгарки

Предлагаем поговорить о дисках, которые не менее полезны, чем насадки (но о последних тоже пойдет речь).

  1. Цепная пила из болгарки. Если вам кажется, что стандартного цепного диска будет недостаточно, то в братском Китае местные производители позаботились об этом и сконструировали насадку, которая делает из самой простой болгарки небольшую цепную пилу. Теперь можно навсегда забывать про опасные пильные диски для древесины.
  2. Фрезеровочный диск.

    Если вам нужно не резать, а сделать канавку, это не станет проблемой, потому что специальный фрезеровальный диск для болгарки помогают фрезеровать древесину, а также оставляет бороздку с шириной в 2.1 см.

  3. Лепестковые круги. Если вам требуется отшлифовать не прямую доску, а изделие, на котором много изгибов, ямочек и сложных контуров, то такой лепестковый диск станет прекрасным помощником. Такой шлифовальный диск очень востребован для ремонта старых предметов мебели, когда требуется удалить финишную отделку и нанести новый слой.
  4. Гриндер. Если у вас есть и остальные шлифовальные задачи, то новая насадка китайского производства помогает превращать угловую шлифовальную машинку в настоящий гриндер.
  5. Обдирочный диск. Что на счет такого ежика? Такие диски могут быть разной зернистости, очень надежные и долговечные, но применять их можно лишь по дереву, потому что в противном случае они облетят (при использовании по металлу).

Как видите, есть и много полезных дисков. Надеемся, эти данные будут для вас полезны.

Подготовка необходимых инструментов и материалов

Когда возникает необходимость использовать обычную шлифмашинку для решения нестандартных задач, многие потребители отдают предпочтение уже готовым магазинным насадкам. На сегодняшний день их можно приобрести в любом строительном магазине. Стоимость таких приспособлений не очень высокая, благодаря чему они по карману любому мастеру. Однако не всегда такие насадки соответствуют заявленному производителем качеству, из-за чего всё больше специалистов решают сделать насадки самостоятельно.

Если вы решили изготовить необходимые насадки самостоятельно, то перед тем как приступать к работе, нужно подготовить следующие материалы и инструменты:

  • Шуруповёрт.
  • Качественную листовую сталь (лучше всего дюраль).
  • Электрическую дрель с различными свёрлами.
  • Саморезы.
  • Ножовку для работы с деревом.
  • Металлический уголок.
  • Деревянные бруски.
  • Рабочие диски, диаметр которых составляет 125 мм.

Изготовление самодельного станка из болгарки особенности

Изготовить самостоятельно станок из болгарки не трудно самостоятельно. Причем разнообразие вариантов изготовления имеется много, что зависит от имеющихся подручных материалов и воображения. Различают два вида отрезных стационарных станков из болгарки:

  1. Простой — такое название он получил по одной причине, которая заключается не только в простоте изготовления, но и минимализме самого устройства. Инструмент крепится к верстаку при помощи дополнительных материалов, и можно его эксплуатировать
  2. Сложный — такие станки рационально изготавливать, если планируется часто его использовать для разных действий. В большинстве случаев для домашнего гаража хватает простейшего устройства, на изготовление которого уходит немного времени, сил и расходных материалов

Для того чтобы изготовить отрезной станок из болгарки своими руками, понадобятся расходные материалы, которыми являются металлические пластины, а также профиля и крепежные элементы — болты, гайки и шайбы. Из специализированного инструмента понадобится только электродрель и сварочный аппарат. Более детально о том, как изготовить простейший вариант отрезного станка из болгарки, рассмотрим ниже.

Транспортир для болгарки

При ведении строительных и монтажных работ важным приспособлением для болгарки является транспортир. Особенно незаменим он, когда выполняются работы по обработке или резке профилей из металла.

Прибегая к использованию подобных приспособлений, можно с лёгкостью рассчитывать углы резки заготовок. А это положительно сказывается на скорости и качестве выполняемых работ. Помимо этого, такое приспособление подходит для резки металлических профилей.

  • Конструкция этого вида широко востребована при работах по обработке настенной и напольной плитки.
  • Также их применяют при резке и обработке покрытия для пола и плинтусов.

Изготовив транспортир для болгарки своими руками, у вас отпадёт необходимость в приобретении специальных инструментов, которые довольно часто стоят дорого и обладают большими габаритами. Для промышленного использования самодельный транспортир не подходит, а вот для применения в домашних условиях он будет отличной заменой магазинным приспособлениям.

Принцип действия конструкции самодельного транспортира

Первое, что следует сделать — установить направляющий уголок, снабжённый специальной накладкой, на плитку. Используют подобную накладку для того, чтобы исключить скольжение закрепляемой заготовки. Поэтому благодаря ей смещение элемента будет исключено.

Потом необходимо плотно прижать к полкам уголка заготовку. После этого пользователь должен выставить нужный ему угол распила.

Далее, можно переходить к разрезанию материала

При выполнении этого действия необходимо принимать во внимание, что при распиле необходимо давить на диск слегка. Серьёзных физических усилий прилагать не нужно

Самодельный транспортир для болгарки имеет конструкцию, состоящую из следующих элементов:

  1. Уголок.
  2. Петли.
  3. Болт, используемый для фиксации.

Отметим, что изготовить своими руками такие элементы достаточно сложно. Поэтому, если вы неуверены, что справитесь с такой задачей, то лучше приобрести в магазине готовые модели транспортиров.

Болгарка — достаточно востребованный инструмент у строителей и специалистов, занимающихся ремонтом. С его помощью можно резать различные материалы и обрабатывать заготовки и детали. Однако иногда требуется выполнение специфических операций. Поэтому специалисты приобретают для болгарки специальные насадки. Их можно без проблем найти в магазинах.

Использование таких приспособлений позволяет расширить количество вариантов использования этого инструмента. Однако не всегда обязательно покупать их в строительных магазинах. При желании можно изготовить их своими руками. Для этого лишь нужно иметь свободное время и знать, как правильно изготовить насадки для болгарки.

Соблюдая рекомендации специалистов и полностью следуя инструкциям, каждый может изготовить насадки для этого инструмента, которые сделают болгарку универсальным инструментом и облегчат выполнение работ.

Фрезерный станок

  • с подвижной УШМ. В этом случае инструмент надежно крепится в вертикальной плоскости к специальной раме, позволяющей перемещать болгарку относительно фрезеруемой заготовки, которая закреплена неподвижно;
  • с жестко закрепленной УШМ. При таком исполнении заготовка перемещается в нужном направлении, а болгарка неподвижна.

В обоих случаях необходимо продумать конструкцию, закупить все необходимое для ее сборки, а также купить держатель фрезы цангового типа или изготовить его самостоятельно из шестигранника. На рисунке простая, быстро изготавливаемая конструкция фрезера из болгарки.

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
