Делаем роликовые ножницы самостоятельно из подшипников

Самодельные роликовые ножи

При всех своих несомненных преимуществах, даже наиболее простая модель роликового ножа имеет вполне приличную стоимость. Этим и обусловлена нецелесообразность его приобретения для проведения разовых работ или же периодического задействования. Впрочем, оптимальное с финансовой точки зрения решение всё же существует – роликовый нож вполне можно изготовить своими руками в домашних условиях.

Конструкция подобного приспособления может быть самой разной. Наиболее распространённые вариации представлены ниже (фото, фото 2). Но в любом случае, основная часть остаётся неизменной – режущий нож. Изготавливать его следует из максимально прочного и надёжного стального сплава, прочностные показатели которого в обязательном порядке должны превосходить аналогичные параметры у разрезаемого материала. При несоблюдении этого условия качество реза будет невысоким, что потребует дополнительной обработки обрезанных кромок.

Практика показывает, что рабочий ресурс ножей фабричного производства составляет порядка 25 км листовой стали, при условии, что толщина её составляет 0,5 мм. При большей толщине ресурс соответственно будет ниже. Впрочем, инструмент можно без проблем заточить и продолжить его эффективное функционирование.

Если же говорить о ресурсе самодельных ножей, то он находится в прямой зависимости от того материала, из которого выполнены режущие части агрегата.

Электромеханические гильотинные ножницы

Распространен это вид гильотин наравне с гидравлическим. Практически не отличается от гидравлической гильотины по производительности (до 60 ходов ножа в минуту) но более шумный — кривошипный механизм привода вызывает быстрое движение ножа и ударное воздействие на заготовку.

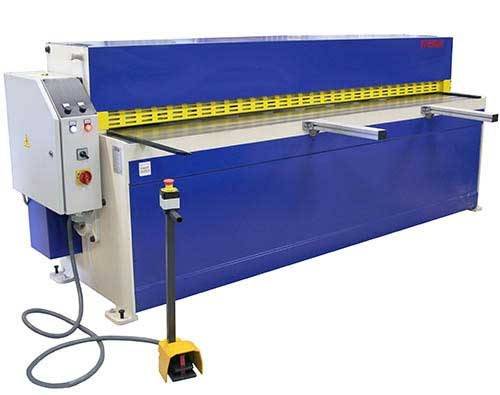

Электромеханическая гильотина

Как и гидравлическая, электромеханическая гильотина предназначена для промышленного использования в цехах, где требуется высокопроизводительная точная резка прямолинейных заготовок большого размера и толщины. Однако производятся и рубка металла на гильотине электромеханического типа и в условиях мелкосерийного и кустарного производства — для этой цели создана целая серия ножниц небольшой мощности. Они занимают немного места в мастерской и позволяют без труда резать оцинкованную листовую сталь, алюминий, медь, пластик и нержавейку толщиной до 2-3 мм.

Привод на верхнюю балку с ножом производится при помощи кривошипно-шатунного механизма на валу отбора мощности от электродвигателя, который включается нажатием педали или кнопкой. Проворачиваясь, эксцентрики передают усилие на оба конца ножевой балки, и усилие резания распределяется равномерно. В конце одного оборота вала балка возвращается в верхнее положение, и заготовка подается для следующего реза.

Из чего сделать роликовый нож

Использование самодельного станка позволяет разрезать такие виды материалов:

• Оцинкованная сталь
• Нержавеющая сталь
• Алюминий
• Стальные листы толщиной до 0,5 мм, например, оконные откосы металлопластиковых окон

Для изготовления режущих ножей используются подшипники. Диаметр этих подшипников зависит от размера корпуса роликового ножа, но обычно используется 20-30 мм шариковые подшипники. Чтобы подшипники обеспечивали разрезание материала, необходимо их торцевые грани сточить, сделав их строго под углом 90 градусов. Именно от этого зависит эффективность инструмента.

Это интересно! Диаметр подшипников влияет на скорость реза. Чем больше размер подшипников, тем соответственно и выше скорость реза.

Перед тем, как сделать режущий инструмент роликового типа, надо разобраться с его принципом применения. Заключается применение на том, что самодельный нож движется по направляющим. В качестве таких направляющих используется угловая часть верстака или стола. На поверхности стола размещается разрезаемый лист, и чтобы рез получился ровным и аккуратным, его следует зафиксировать в неподвижном положении. Сделать это можно при помощи двух струбцин и деревянного бруска соответствующей длины. На лист укладывается брусок, а затем он фиксируется с двух сторон струбцинами, тем самым обеспечивая неподвижность во время обработки.

https://youtube.com/watch?v=p2xKvF_-ToI%3F

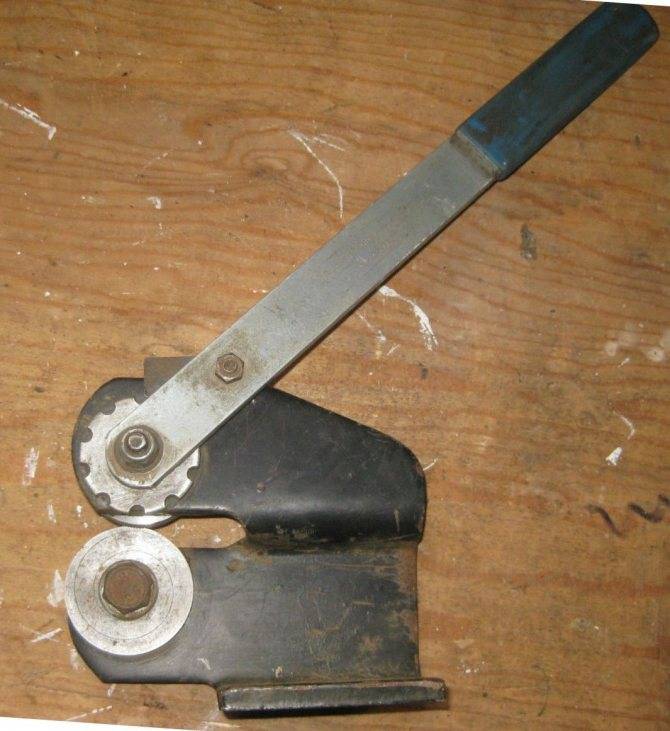

Самодельные рычажные ножницы

Вариант 1

• Станина этой модели ручных ножниц собирается своими руками из пары уголков 7,5 х 7,5 х 0,8 см. Фиксированный нож с помощью пары винтов прикрепляется к горизонтальной основе. Для совмещения с подвижным лезвием верх основы срезается наполовину. В лезвиях проделываются отверстия, прозенкованы для винтов М8 длинной 24 мм впотай.
• На верхней основе с помощью шарнирных крепежей установлены: на нижней поверхности лезвие и рычаг ножа (размеры 6,5 х 3 х 0,6 см), на верхней части рычаг (24,5 х 1,8 х 0,7 см) и серьга (6 х 1,8 х 7 см), обеспечивающая подвижность.

Заготовки своими руками выпиливаются ножовкой. Лезвия вытачиваем из закаленной стали, угол заточки 30 градусов.

Сначала собираем все детали в готовый станок, налаживаем. После разбираем, красим. Когда краска подсохнет — собираем начисто.

Так как представленная конструкция довольно мала, она крепится на верстаке в тисках. Можно установить инструмент на верстак стационарно. Для этого основание приваривается к уголку, который винтами крепится к верстаку. Чтобы отрегулировать соотношение лезвий используются прокладки.

Особенности домашнего изготовления

Инструмент, отличающийся отсутствием «зверского» шума при работе, не требующий электроэнергии, можно назвать идеалом. Однако станет он таким совершенством только в одном случае — если правильно подобрать материалы для его изготовления. Лишь они обеспечат отсутствие проблем при обработке, а также долгий срок службы, мало отличающийся от того, что имеют «профессиональные» коллеги — заводские роликовые ножи. Нет, разница все же есть: дома можно собрать только тот механизм, который предназначен для прямолинейной резки. Но чаще всего домашним мастерам требуется именно она.

1. Режущие элементы. Два ножа, располагающихся сверху и снизу в одной плоскости, обязательно изготавливают из высококачественного сплава, чья прочность должна быть выше, чем у обрабатываемых листов. В роли ножей выступают подшипники, удовлетворяющие этим требованиям. Чем больше их диаметр, тем выше будет скорость резки. Материал-идеал — инструментальная углеродистая сталь.
2. Основание (станина с направляющими), по совместительству — рабочая поверхность, на которой располагается разрезаемый лист, перемещаются роликовые ножи.
3. Корпус инструмента. Потенциальный материал — стальной уголок, имеющий определенные характеристики: линейные размеры — от 40 до 60 мм, толщину — 3 мм.
4. Дополнительные детали: для надежного прижимания материала — фиксаторы (например, ручка, рукоятка), устройства, регулирующие зазор между режущими дисками.

Самая большая трудность при подготовке к работе — подбор достойного материала для роликовых ножниц. Для их изготовления используют подшипники, чей диаметр зависит от корпуса инструмента, однако чаще выбирают детали 20-30, 50 мм. Грани их стачивают точно под углом 90°. В противном случае качественное, эффективное изделие собрать не получится.

Разновидности

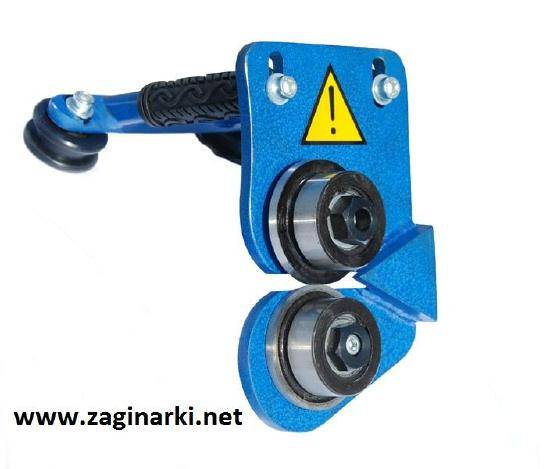

Существуют разные виды роликовых ножниц.

По общему назначению:

промышленные

для бытового использования

По способу вращения режущих элементов:

ручные

с электроприводом

По количеству и исполнению режущих кромок:

• с одним режущим диском;
• с двумя приводными дисками;
• с параллельными кромками для резки полос;

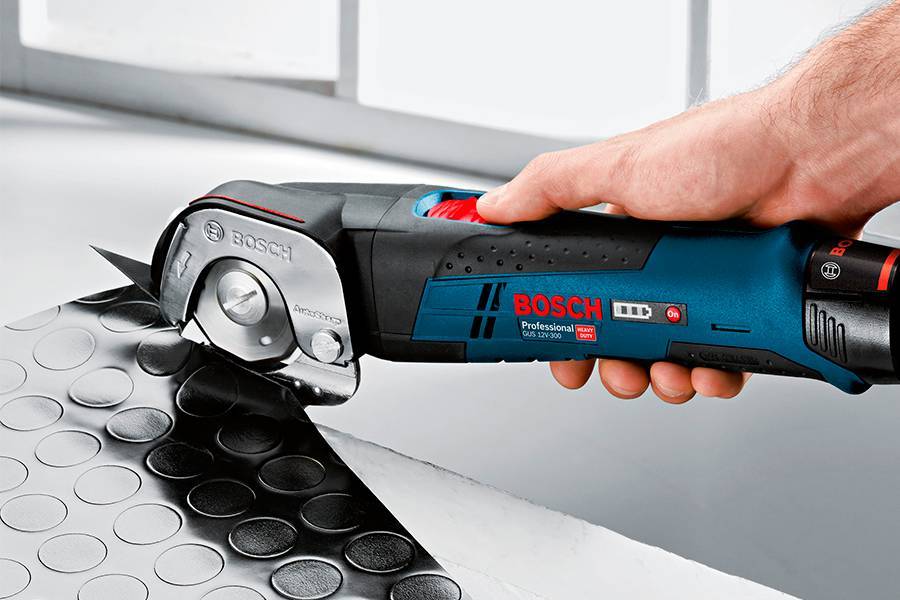

Кроме этого, существуют насадки на электроинструмент. Это готовые механизмы роликовых ножниц, с приводным валом, который вставляется в патрон электроинструмента и дополнительным кронштейном к ручке для фиксации положения ножниц. В результате возникает вполне функциональный инструмент, позволяющий выполнять качественную резку кровли, оцинкованной стали и других материалов.

Купить или не купить?

Нельзя сказать, что найти и приобрести данный инструмент по вполне разумной цене сейчас невозможно, поэтому сначала лучше заняться взвешиванием всех «за» и «против».

1. Частота использования. Если инструмент мастер планирует использовать чуть ли не ежедневно, то лучше взять удобную заводскую модель, дающую к тому же возможность ее точной настройки.
2. Качество реза. Если требуется точность до десятых долей миллиметра, то в домашних условиях создание такого инструмента будет крайне затруднительным, если вообще возможным. И в этом пункте преимущество не на стороне самодельного роликового ножа.
3. Экономия — то, что способно перечеркнуть все доводы покупных инструментов. Все затраты при создании своей конструкции обойдутся максимум в 5000 рублей. Промышленное изделие — как минимум в 4-5 раз дороже.
4. Длительность работ. В совокупности изготовление собственной модели может потребовать около 2 недель. В этот срок входит регулировка и настройка роликового ножа. Тому, кто считает, что время — деньги, этот вариант вряд ли понравится.

Хозяин, решающий небольшие бытовые задачи, скорее всего, выберет «рукотворный» инструмент. Тот, кто имеет дело с листовым металлом чуть ли не каждый день, приобретет промышленное оборудование. Однако каждый мастер задачу выбора решает сам.

Как выбрать?

Чтобы заготовка листового железа, действительно, получилась качественной, нужно понимать нюансы эксплуатации того или иного прибора для резки. Металлические заготовки отличаются жесткостью. Однако профильные и листовые изделия необязательно обрабатывать профессиональными элементами.

Подход к работе, связанной с обработкой металла, отличается применением горячей или холодной резки. Если заготовка обрабатывается холодным способом, перемен в структуре не происходит. Функциональный прибор для данной работы выбирается повышенной прочности. Он должен быть более стойкий в сравнении с обычной заготовкой.

При горячем методе обработки на материал оказывается температурное воздействие. Эта работа предполагает применение станков классических габаритов с автогеном. Бытовая эксплуатация подобных инструментов невозможно. Но есть варианты оборудования, оснащенные лазером для резки, которые тоже оказывают температурное воздействие.

Бытовые рычажные ножницы лучше выбирать с пластиковыми насадками на рукоятках. Ребристость рукоятей обеспечивает более цепкий захват. Если операция по обработке ответственная, лучше выбирать инструмент, оснащенный электрическим приводом. Двигатели подобных изделий в среднем бывают мощностью около 500 Вт. Производительность вариантов высока, а точность лучше.

Если металлические заготовки отличаются повышенной твердостью, для их обработки лучше выбирать станочное оборудование. Конструкция оборудования легко справится с заготовками около 100 мм. При этом машина обрабатывает детали с повышенной скоростью. Механизированный инструмент сэкономит и листовой материал, так как расход стружки получится небольшим.

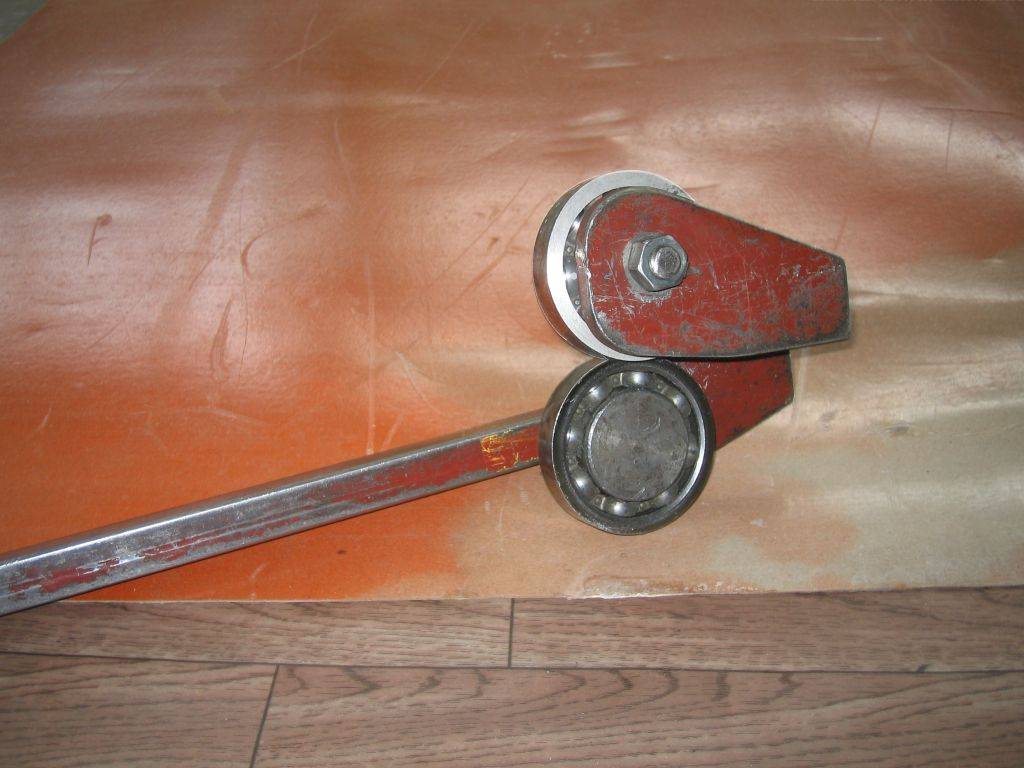

Инструкция как сделать роликовые ножницы из подшипников своими руками

Как уже говорилось, вариантов изготовления самодельного роликового режущего инструмента много, но какой выбрать для себя, зависит не только от возможностей, но еще и наличия необходимых расходных материалов. Если понадобился простой самодельный роликовый нож, то сделать его можно из подшипников. Принцип изготовления простой, и для начала разберемся, какие инструменты и материалы понадобятся для того, чтобы его сделать:

1. Два подшипника 204 или 205. Использовать можно и другие подшипники, какие есть в наличии. Они не обязательно должны быть одинакового размера
2. Уголок 50-60 мм длиной до 30 см
3. Резьбовые соединители, шайбы, гайки и прочие мелкие расходники
4. Стальная трубка, из которой необходимо изготовить рукоятку для роликовых ножниц
5. Из инструментов понадобится сварочный аппарат, а также дрель и болгарка

Когда все необходимые материалы готовы к работе, можно приступать к делу. Инструкция по самостоятельному изготовлению роликового ножа имеет следующий вид:

Сначала необходимо подготовить уголок, так как он будет выступать в роли корпуса, на котором будут размещаться дополнительные элементы
Стачиваем кромку подшипников. Причем сделать это нужно так, чтобы в итоге кромка получилась с острым углом. На обоих подшипниках необходимо «снять» кромку, так как от этого зависит возможность применения роликовых ножниц по назначению
Далее необходимо просверлить отверстие в уголке, и закрепить на нем один подшипник. Для закрепления используется болт с потайной шляпкой. Для закрепления подшипника используется также шайба, за счет которой будет обеспечиваться надежный прижим к стенке уголка

Подшипник крепится так, чтобы его наружная обойма выступала на 1-2 мм сверху от края уголка

Немаловажно предусмотреть возможность его регулировки соприкосновения со вторым подшипником, подложив шайбы с внутренней стороны
С обратной стороны при закреплении подшипника нужно предусмотреть, чтобы шляпка крепежного болта была утоплена в основании уголка. Это надо для того, чтобы самодельный инструмент свободно перемещался по краю верстака

Если утопить шляпку не получается, то можно сделать для нее паз в конструкции верстака, что также вполне уместно при использовании самодельных ножниц

Первая часть работ на данном этапе считается выполненной, поэтому следует перейти к изготовлению второй части. Это рукоятка, второй подшипник, а также отгибатель листа
Используя аналогичный уголок длиной в 2 раза меньше, необходимо закрепить на нем второй подшипник. Предварительно уголок при помощи болгарки необходимо вырезать такой формы, как показано на фото ниже

На торцевую часть полученной заготовки необходимо закрепить подшипник, просверлив предварительно отверстие

Заготовку из уголка приварить к основной части так, как показано на фото. При этом важно учитывать, что верхний подшипник должен вплотную соприкасаться с нижним подшипником, а его наружная обойма должна располагаться на расстоянии к основанию уголка до 1 мм

В завершении необходимо присоединить ручку к получившейся установке, чтобы удобно было работать

В итоге получается самодельный режущий инструмент для резки металлических листов толщиной до 0,5 мм. При использовании устройства надо учитывать, что предназначается оно исключительно для работы с листовыми материалами. В процессе эксплуатации будет изнашиваться кромка подшипников, поэтому целесообразно предусмотреть при изготовлении возможность регулировки соприкосновения подшипников. Все подробности изготовления и применения такого инструмента на видео ниже.

Это интересно!При вращении одного подшипника рукой, второй также должен вращаться, что говорит о правильности изготовления самоделки. Чем больше расстояние между торцевыми частями подшипников, тем ниже качество работы инструмента. В завершении для примера стоит привести пример того, сколько стоит заводской роликовый нож, а также, какие технические параметры он имеет. Для примера рассмотрим станок марки Trim Cutter 3017 и его технические параметры:

• Толщина листового металла максимальная — 0,7 мм
• Вес устройства составляет 4 кг
• Габаритные размеры — 220х180х260 мм
• Стоимость от 25 000 рублей

Исходя из вышесказанного, можно отметить, что сделать роликовые ножницы для резки тонколистового металла своими руками вовсе не трудно. Для этого не понадобится много сил и расходных материалов. Уделив всего 3-4 часа свободного времени, можно сделать высокоэффективный режущий инструмент в домашних условиях. С роликовыми ножницами не понадобится думать, чем отрезать металлический лист при монтаже оконных откосов или как порезать оцинковку на полоски, так как с ним любые подобные работы выполняются легко, быстро и эффективно.

Из чего можно изготовить нож

Варианты могут быть самыми разными, здесь нужно обращать внимание на то, что именно планируется резать. Так, если это будет не самая прочная по своей структуре листовая сталь, в том числе, алюминий, оцинкованный металл и прочие подобные материалы, вполне подходящим решением будут самые обычные подшипники

Правда для этого придётся провести предварительную заточку их торцов.

Для проведения резки, один из роликов, тот, который будет играть роль приводного, устанавливается на рукоять, за счёт которой и будет осуществляться прижим ножа к металлу

Обратите внимание, чем больше диаметр подшипников, тем с большей скоростью можно будет проводить резку материала

Чтобы процесс резки проходил с максимальным комфортом и точностью, приспособление можно дополнительно оснастить направляющими – сложности особой это не составит, зато в дальнейшем гарантировано сослужит добрую службу.

Полученный инструмент достаточно универсален и его вполне можно использовать в комплексе с самым разным металлообрабатывающим оборудованием, в том числе и листогибочными станками, изготовить которые также можно самостоятельно в домашних условиях.

Роликовые ножницы и особенности резки листового металла

В металлообрабатывающей промышленности для обработки листового материала используются роликовые ножницы или ножи. Ножами этот инструмент называют по причине того, что его работа основывается на применении двух режущих дисков. Процесс резания основывается на том, что ролики вдавливаются в листовой материал с двух сторон — сверху и снизу. При этом происходит его разрезание без применения каких-либо острых ножей. Роль режущих и острых ножей играют ролики, которые соприкасаются стенками друг к другу с двух сторон.

Ролики не только режут листовой материал, но еще и облегчают процесс перемещения инструмента по поверхности листа. Это означает, что резать роликовым ножом не только удобно, но еще и эффективно. Если сравнить работу устройства с ручными ножницами, то следует отметить такие достоинства:

• Скорость — разрезать лист стали роликовыми ножницами можно за считанные секунды, а использование ножниц требует много времени, которое зависит от длины разрезаемого материала
• Качество реза — роликовый нож режет не только быстро, но еще и высококачественно. При этом отсутствуют сколы, искривления, изгибы и т.п. в месте получения реза
• Физическая усталость — резание ручными ножницами требует прикладывания физических усилий, в то время как применение роликового инструмента исключает такую потребность. Для разрезания необходимо только перемещать ножницы роликовые по направляющим, выполняя тем самым разрезание листа стали

Роликовые ножницы классифицируют по типам ножей на три вида:

1. Они располагаются параллельно. Самая популярная разновидность режущего инструмента, который предназначен исключительно для раскроя материала на полосы, то есть резка выполняется в прямолинейном направлении
2. Имеют один наклон. Они предназначаются для нарезания не только ровных полос листового материала, но еще и для вырезания заготовок круглого и кольцевого типа
3. С несколькими наклонами. Такие роликовые устройства предназначаются непосредственно для нарезания разной формы заготовок — кольцевые, круглые, криволинейные и т.п.

После разрезания край материала не нуждается в дополнительной обработке, так как он получается ровным, без сколов и задиров.

Сборка ножниц

Сборка конструкции роликовых ножниц — процедура довольно сложная и требует определенных навыков, а также ряда специальных инструментов. В интернете можно найти огромное количество способов их изготовления, используя различные материалы, мы остановимся на самом простом.

Для начала необходимо подобрать все детали будущих ножниц. Приоритет нужно отдавать надежным комплектующим, которые прослужат долго. В качестве рамы, на которой будут крепиться все оставшиеся детали, можно использовать обычный металлический уголок. В данном примере будет использован стальной угол 50 на 50 мм, толщиной 4 мм.

К раме приваривается металлическая пластина, на которой будет крепиться один из подшипников, а также ручка изделия. К этой пластине и уголку привариваются два штыря

При этом важно учесть, что они должны идеально подходить своим диаметром под внутренний диаметр подшипников, обеспечивая тем самым надежность конструкции. Если нет возможности подобрать эти детали можно использовать различные переходные втулки, которые дополнительно опрессовываются, помогаю тем самым выйти из ситуации. К пластине, на которой располагается верхний подшипник приваривать дополнительная деталь, с изгибом которая направляет отрезанную часть металлического листа вниз, делая его резку очень удобной

Зазор между роликовыми ножами должен быть минимальным, чтобы обеспечить быструю и надежную резку необходимых деталей. При вращении на холостом ходу один нож должен вовлекать во вращение другой. Делается это при помощи регулировочной шайбы

К пластине, на которой располагается верхний подшипник приваривать дополнительная деталь, с изгибом которая направляет отрезанную часть металлического листа вниз, делая его резку очень удобной. Зазор между роликовыми ножами должен быть минимальным, чтобы обеспечить быструю и надежную резку необходимых деталей. При вращении на холостом ходу один нож должен вовлекать во вращение другой. Делается это при помощи регулировочной шайбы.

Штыри можно приварить к раме или же просверлить отверстие вставить туда болты, которые также отлично подойдут. Ручку выполняется из металлических деталей. Отлично подойдет тонкая трубка, которой легко придается удобную для работы форму. После того как оно будет готово, ее можно приваривать к основной конструкции ножниц.

Весь процесс сварки можно выполнить обычным полуавтоматическим сварочным аппаратом. Правда, для того чтобы получились надежные ножницы, нужно выполнять сварочный процесс качественно с соблюдением всех стандартов. Это условие является крайне важным, так как при работе роликовыми ножницами, сделанными своими руками, инструмент получает значительные нагрузки. Они могут вызвать поломку из-за плохой сварки.

Какая бы, конструкция не была выбрана очень важно понимать, что данный инструмент можно использовать только для резки тонких листов металла, для толстых необходимо использование других инструментов

При сборке этого инструмента нужно особое внимание уделить выбору материалов, из которых он будет изготавливаться. Надо отдавать предпочтение роликовым ножам, выполненным из высокопрочных сплавов. Рама должна быть выполнена из хорошей стали

Рама должна быть выполнена из хорошей стали

При работе важно соблюдать все правила технологического процесса изготовления, а также принцип действия этого инструмента. Главным преимуществом использования этого инструмента является быстрая резка тонкого металла без нужды в дальнейшем его обрабатывать

Устройство и принцип работы

Инструмент состоит из основания и рычага. Детали соединены осью, вокруг которой вращается верхняя часть механизма. Простая модель ножниц имеет один режущий ролик сверху и опорную площадку для листа снизу. Простой механизм справляется с листами толщиной до 0,5 мм и режет только по прямой линии.

Основные виды роликовых ножниц оснащены двумя дисками. Нижний закреплен в корпусе на неподвижной оси. Верхний нож перемещается перпендикулярно направлению реза для регулировки зазора между режущими кромками. Ролики имеют перпендикулярные стороны относительно режущей кромки в ножницах для резки небольших партий заготовок из тонкого листа по прямой. Сточенные под углом торец и обод увеличивают производительность и технические возможности инструмента.

Лист продвигается в зону реза и постепенно, по радиусу дисков, сдавливается режущими кромками. Происходит разрушение связей на кристаллическом уровне. Торец разрезанных деталей имеет ровный край с немного загнутой верхней кромкой. На нем хорошо видно зерно металла.

Инструмент перемещается вдоль шаблона или по разметке. Форма детали повторяется многократно с одной установки инструмента и приспособлений. Тонкие единичные заготовки с большой площадью удобнее резать при фиксированном положении ножниц. Рабочий вручную перемещает лист в соответствии с разметкой.

Работа роликовыми ножницами (Фото: Instagram / sferainnova)

Рычажные ножницы по металлу своими руками

Здравствуйте, уважаемые читатели и самоделкины! Многим из Вас достаточно часто приходится работать с листовым металлом, в процессе изготовления заготовок его нужно быстро и эффективно резать.

В данной статье, автор YouTube канала «Samodelki Vitmana» расскажет Вам, как он изготовил рычажные ножницы по металлу.

Этот проект достаточно прост в изготовлении, и не потребует сварочных или токарных работ.

Материалы. — Стальная пластина от автомобильной рессоры — Стальная полоса 30Х8 мм — Болты М10, шайбы, гайки — Наждачная бумага — Аэрозольная краска.

Инструменты, использованные автором. — Болгарка — Лепестковый зачистной и отрезной диски — Сверлильный станок — Ленточная шлифовальная машинка — Тиски, электронный штангенциркуль, керн, гаечный ключ. Процесс изготовления. В качестве ножей для этого приспособления автор выбрал два обрезка от старой автомобильной рессоры. Ее сталь достаточно прочная, и выдержит даже серьезные нагрузки на режущую кромку. Для рукоятки будет использоваться стальная полоса 30Х8 мм. Ее также можно заменить на профильную трубу 20Х20 мм, так будет даже удобнее.

Первым делом на подвижном ноже отмечается и кернится место для соединительного болта М10.

Итак, первый нож и рукоятка подготовлены для дальнейшей обработки.

Теперь проводится разметка и кернение будущих ответных отверстий на ноже.

Затем, при помощи заточного и лепесткового шлифовального диска, мастер делает спуски лезвий под небольшим углом (около 15 градусов), и шлифует их поверхности

На этом этапе крайне важно не перегревать металл, иначе он потеряет свою прочность, и его придется заново закаливать. Для охлаждения можно использовать обычную воду или лед

В итоге оба ножа практически готовы.

После высыхания краски, мастер начинает сборку. Первым делом он соединяет рукоятку с ножом при помощи трех винтов М10 и гроверных шайб.

Теперь оба ножа соединяются между собой.

Автор доволен проделанной работой, так как люфт между ножами практически отсутствует. Теперь рычажные ножницы можно фиксировать в тисках, и приступать к испытаниям.

Вот такой неприхотливый инструмент, который пригодится практически каждому мастеру, получился у автора. В плане оптимизации стоит усилить ось, соединяющую оба ножа, установив болт М14. Кстати говоря, стоимость аналогичного заводского инструмента в интернете начинается от 8 000 рублей. Так что экономия в случае самостоятельного изготовления вполне очевидна.

Также недавно была статья про изготовление небольшого станка для резки листового металла, в нем применена достаточно дешевая специальная насадка для дрели или шуруповерта.

Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Принцип выбора

Ножницы выбираются в соответствии с работой, которую они должны выполнять. Для быстрого раскроя листа до 1 мм толщиной по ровной линии достаточно инструмента с одним подвижным роликом.

Чтобы вырезать плавные линии, работать с прокатом до 1,6 мм, производить раскрой без специальной плиты со струбцинами, подойдут модели с 2 вращающимися дисками.

Ролик со скошенными поверхностями и режущей кромкой с углом 82–75⁰ подойдет для обрезки краев штампованных листовых деталей, прямой и фигурной резки листов до 2 мм. Заточенные под углом на обеих поверхностях ножи снижают усилие, прикладываемое к устройству для работы. Они позволяют обрезать излишки металла на деталях, расположенных в разных плоскостях.

При покупке инструмента нужно обратить внимание на следующие факторы:

• материал основания и корпуса;
• наличие ручки и ее удобства;
• способа регулировки зазора между дисками;
• возможностью демонтажа роликов для переточки и замены.

Прочный металлический каркас конструкции гарантирует ее долговечность. С удобной ручкой можно работать долго, с большими нагрузками. В процессе работы диски можно несколько раз перетачивать.

Преимущества и недостатки

Преимущества:

• безопасная работа;
• малый размер, вес;
• высокая производительность;
• простое устройство;
• ровная обрезанная кромка;
• простота настройки;
• возможность разрезать листы из цветного, черного металла.

При резке металла ножницы перемещаются с помощью ручки или электродвигателя вдоль линии шаблона или разметки. Непрерывность реза увеличивает производительность работы, уменьшает нагрузку на руки. Компактное устройство режет рельефные листы в любом направлении.

По своей конструкции устройство простое. Его легко можно сделать самостоятельно. Настройки изменяются поворотом всего одного винта. В результате режутся все материалы, включая вязкую медь и хрупкий алюминий.

Недостатки:

• толщина разрезаемого листа ограничена;
• с неподвижным роликом режут только по прямой линии;
• модели с 2 вращающимися ножами не могут резать по малым радиусам;
• при вырезании отверстий им требуется точка вреза — малое отверстие, с которого можно начинать работать.

Инструмент используют на крупном производстве. Их устанавливают на автоматы и станки с ЧПУ.

Дисковые ножницы (Фото: Instagram / sferainnova)

Производители и стоимость

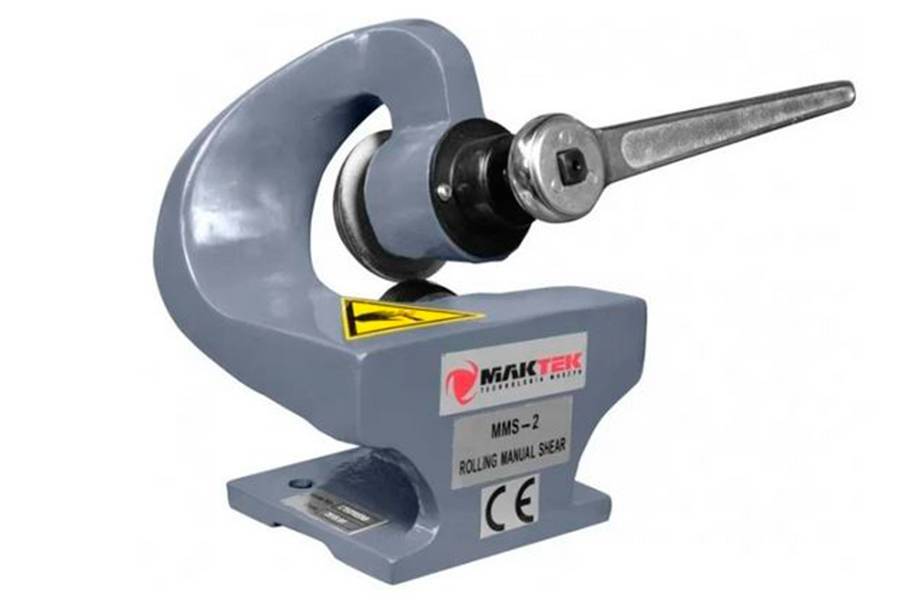

Самым известным изготовителем роликовых ножниц является компания Makita. Она предоставляет большой выбор моделей от облегченных с одним нерегулируемым роликом для листов менее 0,5 мм, до сложных многофункциональных механизмов, способных обрезать кромки и делать раскрой заготовок толщиной до 4 мм.

Изделия с маркировкой SMR выпускает российская компания СтанкоПоставка. Она производит промышленные и ручные модели ножниц для фигурной резки.

Фирма Van Mark (США) выпускает прочные, удобные дисковые ножи. Они имеют металлическое основание, пластиковый кронштейн для крепления и управления.

Материалы для изготовления

Для того, чтобы сделать ножницы по металлу, вам понадобятся:

• длинный напильник;
• тавровая балка;
• болгарка;
• угольник и маркер;
• дрель;
• тиски;
• болты и гайки Ø 10 мм;
• мечик;
• стальная полоса;
• сварочный аппарат;
• металлическая труба;
• клапан двигателя внутреннего сгорания.

Шаг 1. Готовим основу

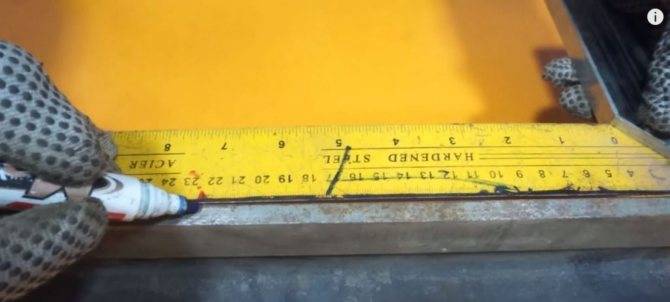

На тавровой балке отмеряем 23 см и маркером делаем отметку.

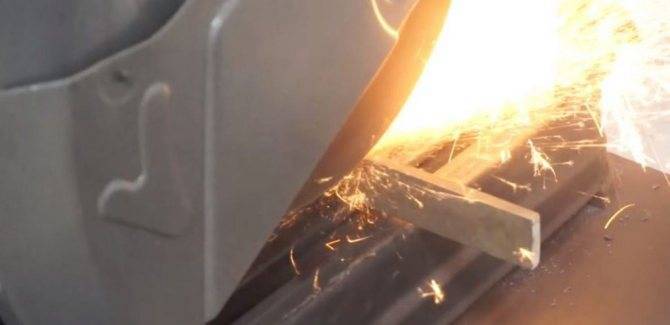

Отрезаем болгаркой отмеченный участок.

Края сглаживаем на шлифовальном станке.

На основании балки по четырем углам маркером отмечаем места для креплений и сверлим отверстия под болты Ø10 мм.

Отверстия для креплений готовы.

Шаг 2. Делаем неподвижную режущую часть

Берем длинный напильник.

Отмеряем на нем два прямоугольника равной ширины и длиной по 10 см каждый. Зажимаем напильник в тисках и болгаркой вырезаем две одинаковые заготовки.

Намечаем маркером и просверливаем в каждой из заготовок по 2 отверстия Ø10 мм.

В результате получаем вот такие заготовки для ножей.

Маркером на обеих заготовках отмечаем линию, до которой будем затачивать режущую кромку.

Зажав в тисках заготовку, затачиваем режущую часть только с одной стороны.

Разновидности

Инструмент для резки бывает ручным, с электроприводом. Первыми инструментами для резки пользуются в домашних мастерских, бригадами кровельщиков, автослесарями. Электрические модели устанавливают на производстве.

По расположению режущих роликов и их подвижности, различают ножницы:

• с неподвижными роликами;
• с одним подвижным роликом;
• с двумя вращающимися ножами.

Модели с неподвижными роликами используются для резки полос по ровной линии. Устройство движется вдоль линейки, или закрепляется неподвижно и через него протягивается лист. Раскрой ограничен толщиной листа до 0,7 мм.

Пользуясь инструментами для резки листа с верхним вращающимся роликом, рабочий затрачивает сил на 20–30% меньше. Металл скользит по нижней опоре под вращающийся круглый нож. Кроме ровных полос, ножницы могут резать лист по дуге радиусом более 1 м.

Два вращающихся ножа со скосами по плоскостям, образующим режущую кромку, способны вырезать сложные фигурные детали, резать профилированный лист. Минимальный радиус поворота моделей от 50 мм. Ножницы с подвижными роликами легко скользят по металлу, разрезая его. Проводя роликами по разметке, получают сложные по форме заготовки. Для изготовления больших партий используют шаблон.

Ножницы с одним подвижным роликом (Фото: Instagram / sferainnova)

Виды рычажных ножниц

Конструкции рычажных резаков не отличаются разнообразием, основное отличие в типе привода:

• ручные — наиболее примитивное устройство, воздействием на рычаг приводится в движение режущее лезвие;
• электрические — работают очень быстро, отличаются высокой производительностью. Кроение металла на таком оборудовании не требует никаких усилий от рабочего;
• гидравлические — мощные, запускаются в движение гидравлическим приводом. Широко используются при необходимости больших усилий, например, для рубки арматуры или прута.

Ручные ножницы подразделяются в зависимости от назначения и конструкции:

• с прямыми лезвиями — применяют только для резки по прямой линии;
• с искривленными резаками — ими вырезают элементы сложной формы и отверстия;
• стуловые — применяются для кроения толстых пластов бумаги;
• пальцевые — очень тонкими резцами проделывают отверстия;
• рычажные — стационарно крепятся на верстак.

Ручное рычажное приспособление позволяет выполнять проходную или прямую резку только по ровной линии.

Кроме того, инструменты различаются по длине исполнительных элементов:

• с коротким лезвиями для проходного кроения;
• с длинными режущими поверхностями — для прямого кроения;
• комбинированные ножницы для любых видов, в том числе контурной.

Кроение мелких деталей рычажными ножницами невозможно, они удобны для крупных работ по раскройке или рубке.

Инструмент может быть стационарного или переносного типа. Для работы оба вида крепко фиксируются на верстаке или станине. Только так можно точно и безопасно кроить металл. Чтобы закрепить портативные ножницы используют струбцины или болты.
