Как выбрать лазерный уровень

Лучшие линейные лазерные уровни

В этой категории лидируют устройства от немецкого производителя Bosch, модель GLL 3-80 P, способная делать проекции трех полноценных плоскостей и китайского ADA – устройства 6D Servoliner и 3D Liner 4V, незначительно отличающиеся друг от друга по функционалу. В некотором смысле можно говорить про идентичность качества всех этих приборов, так как производственные мощности немецкого бренда также находятся в Поднебесной.


ADA 6D ServolinerBosch GLL 3-80 PADA 3D Liner 4V



Тип выравнивания  автоматическое автоматическое автоматическое
Отключение выравнивания
Угол самовыравнивания, град. +/- 3,5 +/- 4 +/- 3
Дальность измерения с приемником / без приемника, м 50/10 80/40 70/40
Резьба под штатив, дюйм 5/8 1/4 и 5/8 5/8
Количество батареек, шт.  4 4 3
Цвет луча  красный красный красный
Точность, мм/м  +/- 0,1 +/- 0,2 +/- 0,2
Направление лучей  горизонталь / вертикаль /вертикаль / вниз горизонталь / вертикаль / вертикаль горизонталь / вертикаль / вертикаль / вниз
Количество лучей  9 3 6
Класс лазера  2 2 2
Длина волны, нм 635 640 635
Время работы на одном заряде, ч 10 18 8

ADA 6D Servoliner

Самовыравнивающийся лазерный нивелир, спроектированный для работ в помещении и на улице. Лучший лазерный уровень в линейке своего производителя – он выдает 9 лучей, 4 из которых которые образуют горизонтальную плоскость на 360°, 4 показывают две плоскости по вертикали, в месте пересечения показывающие зенит, и точку отвеса – надир. Самовыравнивание реализовано не маятниковым способом, а посредством сервоприводов, которые выставляют плоскости при погрешности установки прибора в 3,5°. При необходимости построить наклонные плоскости, функция автовыравнивания отключается.

+ Плюсы ADA 6D Servoliner

  1. высокая точность построения плоскостей;
  2. максимальное количество линий;
  3. качественный механизм автоподстройки;
  4. ручная регулировка позволяет выставить крест точно на нужной точке;
  5. возможность работы от розетки.

— Минусы ADA 6D Servoliner

  1. заявленный производителем срок работы от батареек составляет 10 часов, а по факту пользователи отмечают только 3-6 часов.
  2. короткий шнур «родного» зарядного устройства.

Bosch GLL 3-80 P

Инструмент, позволяющий строить 3 полностью замкнутые плоскости. Одна по горизонтали и две вертикальные, под прямым углом друг к другу. Дальность работы составляет до 40 метров без приемника, а с ним увеличивается вдвое – до 80. Прибор оснащен функцией автовыравнивания плоскостей, компенсирующую неправильную установку в пределах +/- 4°. В случае необходимости эту опцию можно отключить. Расположение лазеров позволяет строить эталонные плоскости практически вплотную к существующим. Зенит и надир показываются не точкой, а перекрестьем линий сверху и снизу.

+ Плюсы Bosch GLL 3-80 P

  1. построение трех замкнутых плоскостей;
  2. возможность отключать и включать любую плоскость по мере необходимости;
  3. небольшие размеры и вес – компактность;
  4. возможность построить плоскость в 1,5-2 см от стены или потолка.

— Минусы Bosch GLL 3-80 P

  1. нет крепежей с намагничиванием – прибор необходимо устанавливать на дополнительную подставку;
  2. если сбивается настройка, то даже после автовыравнивания звуковой сигнал надо отключать вручную;
  3. все три лазера находятся на разных основаниях и осях – потенциально это высокий риск раскалибровки.

ADA 3D Liner 4V

Шестилучевой построитель плоскостей позволяет одновременно выводить проекцию двух вертикальных плоскостей, линии которых пересекаются в зените, одной горизонтальной, захватывающей противоположную и часть боковых стен, а также показывает точку отвеса (надир).

Угол самовыравнивания составляет +/- 3° – если прибор не в состоянии самостоятельно откалиброваться, то луч лазера начинает мигать и подается звуковой сигнал. Также сигнал срабатывает при долгом простое устройства – если забыли его выключить, то это экономит заряд батареек. Прибор оснащен встроенной треногой и пузырьковым уровнем, которые позволяют легко сделать его предварительную установку на поверхность.

+ Плюсы ADA 3D Liner 4V

  1. точность построения плоскостей благодаря закреплению лазеров на одном основании;
  2. яркие лучи, линии с расстоянием не утолщаются;
  3. небольшой вес – 900 грамм.

— Минусы ADA 3D Liner 4V

  1. не работает от розетки – желательно докупить дополнительный комплект аккумуляторов про запас;
  2. не получается включать каждую линию отдельно;
  3. горизонт только 160°
  4. если нужен приемник луча, то его надо докупать отдельно;
  5. функция автовыравнивания не отключается.

Какие бывают типы лазерных нивелиров

Все лазерные уровни делятся по типу проекции линий или точек на плоскости. Правильным решением будет выбор подходящей модели именно по этим критериям – они определяют спектр производимых работ.

Типы лазерных нивелиров:

  • линейный;
  • точечный;
  • ротационный;
  • комбинированный.

Линейные

Линейные лазерные уровни получили наибольшую популярность – они очень удобны для ремонта квартиры или дома, а также для дизайна интерьера. Устройства функционируют в трех режимах: проекция линии вертикали, горизонтали или креста с углом 90 градусов. Некоторые модели, такие как ADA 3D Liner 2V, 3V или 4V умеют проецировать 2, 3 или 4 вертикальных плоскости. Недостатком лазерных нивелиров линейного типа стала небольшая развертка, этот параметр обозначает угол разметки (насколько луч захватывает соседние плоскости – для вертикали это пол и потолок, для горизонтали – левая и правая стена).

Точечные

Модели точечного типа считаются самыми простыми, они предназначены для точечной разметки или переноса точек. Отличительная особенность этих лазерных уровней – большая дальность, порядка 50 м. В зависимости от конкретной модификации, устройство может спроецировать точку на несколько плоскостей: влево и вправо, вверх и вниз, прямо. Самыми популярными стали модели на 4 точки, оптимально сочетающие в себе доступную цену и большую область применения.

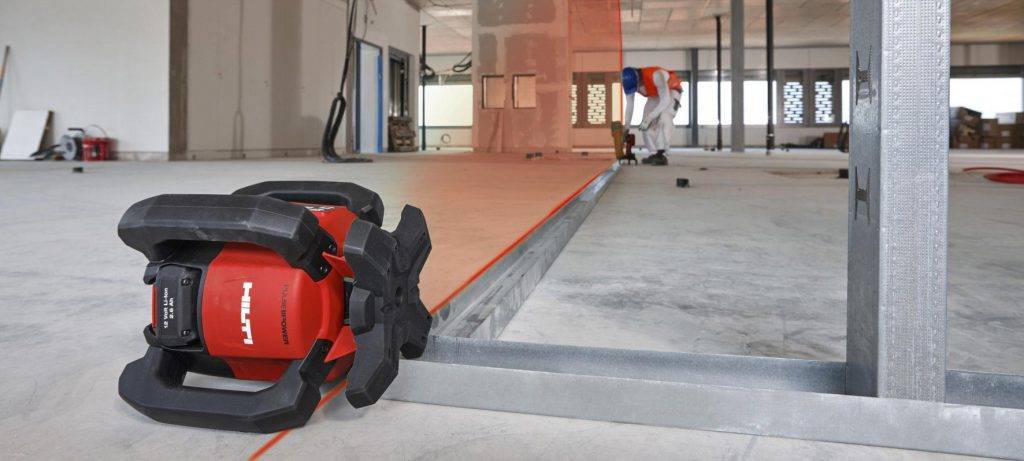

Ротационные

Ротационные лазерные нивелиры – оборудование для профессиональной работы, эти модели умеют проецировать вертикаль и/или горизонталь на 360 градусов вокруг своей оси. Технику такого типа сразу можно отличить по конструкции, лазер в них размещен не по центру, а в верхней части корпуса. Кроме того, они несколько больше по габаритам и раза в 2-3 тяжелее линейных. Часто лазерные уровни ротационного типа оснащены встроенным аккумулятором и могут работать в автономном режиме около 30-35 ч. Функциональность топовой техники выражается и в цене, которая как минимум в 2 раза превышает линейные и точечные модификации своего класса.

Комбинированные

Приборы комбинированного типа совмещают в себе возможности линейных, ротационных и точечных, следовательно, умеют проецировать и плоскости, и точки. Это максимально функциональные и универсальные виды лазерных нивелиров. Причем в продаже есть как бюджетные варианты (вертикаль/горизонталь плюс точки вверх и вниз), так и более продвинутые, которые способны делать все.

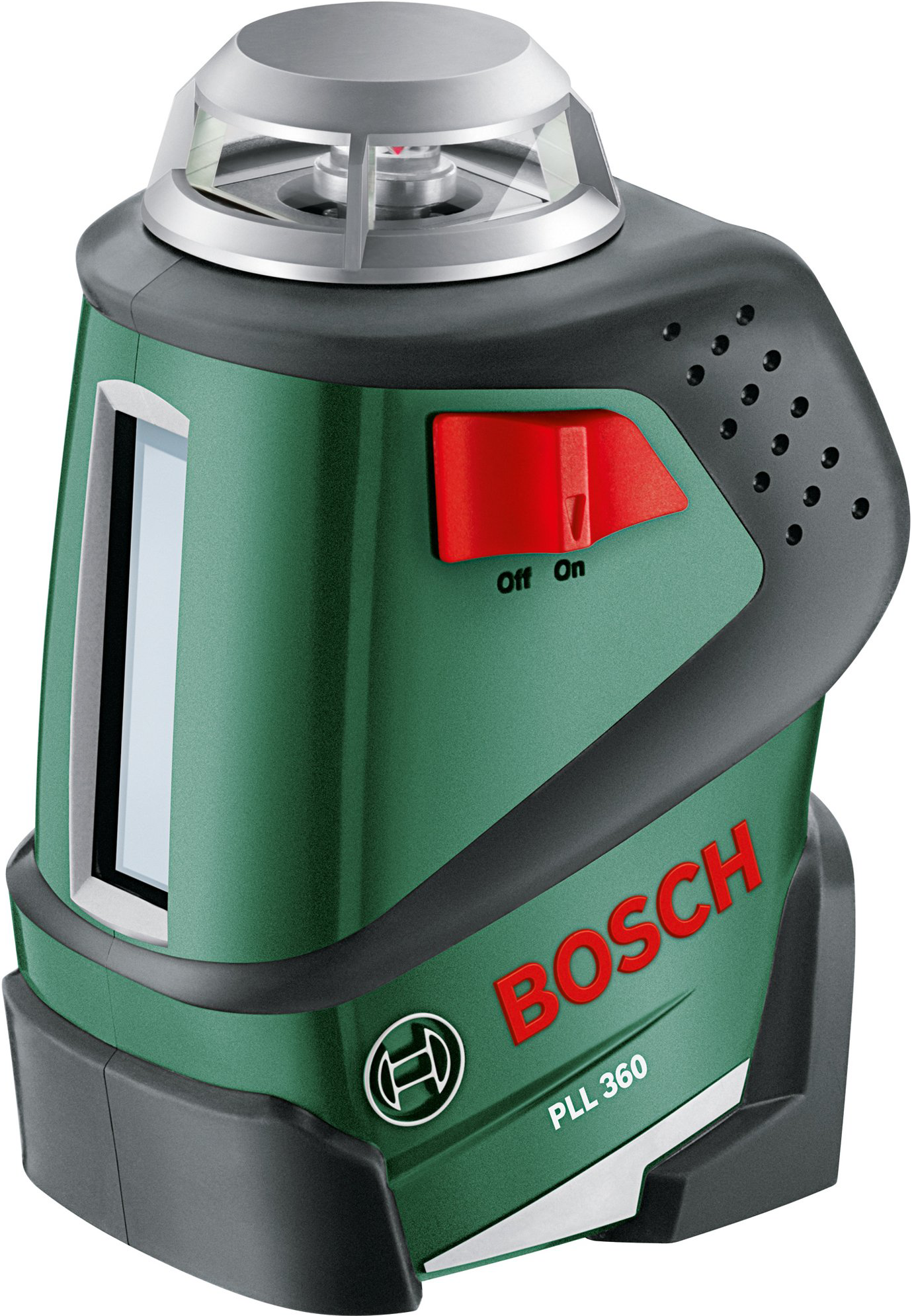

Bosch PLL 360 – от 9000 руб.

Вращение лазерной головки в ротационной модели Bosch PLL 360 обеспечивает построение горизонтали вокруг прибора. Второй линией можно построить одну вертикаль – этого вполне достаточно для проведения большинства видов строительных и отделочных работ. Устройство оснащено механизмом самовыравнивания в пределах 4 градусов и предназначено для работы при положительных температурах. Речь идет о разметке внутри помещений, т.к. дальность нивелира не превышает 20 м.

Очень популярный вариант среди отважившихся на самостоятельный ремонт и начинающих профи. Для питания нужны 4 батарейки АА. Резьба под штатив – 1/4″. Производитель предлагает две комплектации: 1) с чехлом и держателем; 2) с чехлом и штативом. Комплект 2 стоит дороже в среднем на 600-1000 руб.

Технические характеристики Bosch PLL 360
Основные характеристикиЗначение
ТипРотационный (2 линии)
Точность0.4 мм/м
Дальность20 м
Рабочая температура+5…+40 °С
Угол разверстки360° (горизонталь), 120 (вертикаль)
СамовыравниваниеЕсть (в пределах 4°)

Небольшой видео обзор от владельца устройства.

Процесс измерений

  1. Очищаем поверхность от мусора и по-возможности от строительной грязи, чтобы качество измерений было на высоте.
  2. Устанавливаем наш самовыравнивающийся поворотный лазерный нивелир на штативе примерно по центру комнаты.
  3. Сначала проверяем правильность установки. Чаще всего на подобного типа оборудовании есть пузырек (работает по принципу жидкостного уровня), который должен оказаться по центру шкалы. Подправляем ножки штатива, чтобы пузырек оказался в нужном положении. А уже в процессе работы о стабилизации положения позаботится система самовыравнивания.
  4. Сам прибор поднимаем на штативе примерно на 10-15 см., так как нам придется измерять уровень пола по всей квартире и возможно нужно будет опустить уровень.
  5. Включаем и направляем луч вдоль стены. Как только его положение установится, начинам проводить горизонтальные линии. Луч будет проецироваться на стены не только данной, но и других комнат, если нет препятствий. Желательно сделать разметку в пределах допустимой погрешности прибора, в данном случае это 5 м. от центральной точки. Так мы отметим линии, на которые будем ориентироваться при замерах в других комнатах.
  6. Не меняя точку расположения прибора, поворачиваем его на 1800и снова вдоль лучей проводим горизонталь в данной комнате.
  7. Затем находим самое высокое место, для этого в каждом из углов (можно еще и по центру комнаты) делаем рулеткой замеры от проведенной линии до плоскости пола, запоминаем, нам эти знания еще пригодятся.
  8. Теперь нам нужно провести аналогичные измерения и провести горизонтали в других комнатах. Для этого начинаем с того, что переносим наш прибор в новое место, устанавливаем его (п 2-3) и регулируя высоту штатива, добиваемся, чтобы лучи от прибора совпадали с ранее прочерченными горизонтальными линиями (когда делали замеры в других комнатах).
  9. Далее проводим измерения и находим самое высокое место уже в этой комнате.
  10. В итоге мы находим самую высокую точку в квартире (пусть расстояние от горизонтали до пола в этом месте равно В и например, оно будет составлять 53 см.). Она-то и будет ориентиром для определения высоты чистового пола.

Что лучше: лазерный уровень или нивелир

И геодезические измерители высот, и бытовые уровни относятся к категории очень полезных в ремонте и строительстве устройств. При выборе приспособления нужно учитывать не только его стоимость, но и технические отличия и особенности:

  1. Нивелиры демонстрируют максимальную точность и подходят для строительных работ, где нужно придерживаться СНИПов.
  2. Уровни стоят дешевле и рассчитаны на применение в одиночку. Нивелирные устройства часто подразумевают наличие напарника, который поможет провести замеры и нанести разметку.
  3. Отличие уровней заключается в том, что они изначально предназначены для использования в закрытых помещениях. Их неудобно применять на местности или в просторных строениях без внутренних перегородок.

В целом профессиональные нивелиры являются более точными и функциональными устройствами

При использовании они могут заменять собой уровни, в этом состоит их важное отличие. И в строительстве, и в ходе среднего по масштабам ремонта они окажутся одинаково полезными

Что касается уровня, то применять его комфортно в домашних и дачных работах. Но заменой нивелирному устройству он послужить не сможет и разметку на местности без лишних сложностей нанести не позволит.

Для большого строительства лучше приобретать профессиональный геодезический прибор

Виды излучателей

Если говорить о видах излучателей, то лазерные нивелиры бывают следующими.

  1. Точечные.Они работают по принципу указки из лазера. Такие устройства проецируют на поверхность одну точку или сразу несколько. В зависимости в скольких плоскостях проводятся измерения.
  2. Линейные.Они в процессе излучения как бы прочерчивают на поверхности видимые линии.
  3. Ротационные.Эти устройства оснащены лучом, который крутится с большой скоростью, что позволяет ему «нарисовать» на поверхностях линии.
    Если необходимо спроецировать луч на очень дальнее расстояние, которое равно нескольким сотням метров, то для этого используют особый приемник, притягивающего луч лазера Он позволяет с высокой точностью поймать луч лазера. Даже в тех случаях, если вы не можете го видеть.

Точечные аппараты

3. Leica Lino P5

Разработан данный аппарат германскими инженерами, однако производится на китайских фабриках. Его отличает незначительная масса, точность вычислений и довольно широкая функциональность. Нивелир принадлежит к группе профессионального строительного оборудования. Прибор прекрасно подойдет для выравнивания и выноса вертикальных линий. С его помощью большинство строительных и отделочных работ становится значительно легче. Если наблюдается незначительное изменение горизонтали, то в работу вступает функция автоматического выравнивания этого инструмента.

Масса аппарата составляет всего лишь 320 граммов, он работает от трех пальчиковых батареек, причем одного комплекта будет достаточно для непрерывного функционирования устройства на протяжении 20 часов. Изделие производится по оригинальной технологии, благодаря которой создается красный луч повышенной мощности, причем его удастся с легкостью разглядеть даже под ярким солнцем. Радиус действия составляет порядка 30 метров, погрешность незначительная – всего 0,3 мм. Проведение ремонта становится значительно проще благодаря пяти лазерным лучам и трем точкам на одной высоте.

Преимущества:

  • Высокое качество и надежность аппарата;
  • Расширенная функциональность;
  • Незначительная масса;
  • Долго работает от одного комплекта батареек.

Недостатки:

Очень дорого стоит.

Нивелир Leica Lino P5

2. STABILA LA-5P Complete Set

Аппарат отличается очень высокой точностью – его погрешность не превышает 0,2 мм на 1 м длины, дальность размести достигает 60 м. Это тоже продукция германской инженерной мысли, однако вот производится она именно на немецких заводах. Вообще, изделия этой марки всемирно известны своей точностью и превосходным качеством, что зачастую позволяет компенсировать довольно высокую стоимость оборудования. Нивелир оснащен оригинальным отражателем, за счет которого и удается обеспечить превосходную дальность действия прибора.

Подобное оборудование оптимально подойдет для работы на открытой местности, а также в больших помещениях. Профессиональные строители используют его не только для отделочных или строительных работ, но и в процессе монтажа подвесных или натяжных потолков, во время укладки плитки и иных аналогичных материалов.

Преимущества:

  • Весьма высокие технологические показатели;
  • Превосходное качество и хорошая сборка – не боится падений с высоты и иных физических воздействий;
  • Может одновременно спроецировать сразу четыре точки;
  • Имеется универсальный крепеж.

Недостатки:

  • Для работы необходимо сразу четыре пальчиковых батарейки;
  • Очень высокая стоимость.

Нивелир STABILA LA-5P Complete Set

1. Bosch GPL 5

Как утверждают профессиональные строители, данная модель является действительно лучшей среди лазерных нивелиров точечного типа. Стоит она гораздо дешевле аналогов, которые мы уже успели рассмотреть в рамках данного обзора, однако эксплуатационные характеристики значительно выше. Эта универсальная модель оборудована сразу пятью источниками лазерных лучей, причем погрешность каждого из них не превышает 0,3 мм на 1 м длины. Максимальная дальность действия достигает 30 метров. В комплекте с данным оборудованием поставляется оригинальный механизм, отвечающий за автоматическое выравнивание прибора.

С его помощью удается в полной мере компенсировать погрешности установки оборудования как в вертикальной, так и в горизонтальной плоскости. Они достигают соответствующих значений – 5 и 3 градуса.

Преимущества:

  • В комплекте поставляется удобный в работе штатив;
  • Конструкция аппарата достаточно простая, но при этом очень надежная и долговечная;
  • Превосходное качество сборки;
  • Режим автоматического выравнивания можно при необходимости отключить;
  • Сразу пять лазерных лучей.

Недостатки:

Для работы подходят только пальчиковые батарейки, возможностей использовать альтернативные источники энергии не предусмотрено.

Нивелир Bosch GPL 5

ADA 2D Basic Level – от 7000 руб.

Если вы надумали серьезный ремонт, и не планируете тратить на него долгие годы, то существенно ускорить процесс поможет комбинированный нивелир ADA 2D Basic Level. Данное устройство от китайского производителя проецирует всего две линии и отвес, но этого достаточно для полноценной работы в квартире или частном доме. Каждую из линий можно строить по отдельности. Конструкцией предусмотрен пузырьковый уровень для более точного и быстрого предварительного выравнивания устройства, имеется подсветка, что позволяет работать даже в сумерках. Основание поворотное на трех регулируемых ножках.

Прибор оснащен функцией самонивелирования в пределах 3-х градусов (можно отключить). Для крепления на штатив или специальный крепеж предусмотрена резьба на 5/8″. В комплекте кроме самого построителя находится сумка, очки, мишень с магнитным креплением и 3 батареи АА.

Технические характеристики ADA 2D Basic Level
Основные характеристикиЗначение
ТипКомбинированный (2 линии и точка отвеса)
Точность0.3 мм/м
Дальность20 м (40 м – с приемником)
Рабочая температура-5…+45 °С
Угол разверстки180° (горизонталь), 160° (вертикаль)
СамовыравниваниеЕсть (в пределах 3°)

Небольшой видео отзыв от владельца, раскрывшего все особенности работы с этим построителем.

Особенности лазерного уровня

Лазерный уровень — оптическое электромеханическое устройство, которое проецирует линии, плоскости или точки, расположенные строго горизонтально, вертикально или под установленным углом.

Совсем недавно главными контролирующими инструментами строителя были следующие:

  • Простейший ватерпас.
  • Водяной уровень.
  • Отвес.
  • Угольник и т. д.

А вот покупка пузырькового уровня хорошего качества считалась большой удачей. Сейчас ситуация изменилась, и на помощь строителям приходит лазерное оборудование, которое позволяет с высокой точностью провести разметку, осуществить контроль в процессе работ. Такой инструмент становится не только привилегией профессиональных строителей, но и домашних мастеров.

Принцип действия и преимущества

Использование лазерных приборов имеет массу преимуществ:

  • Измерить и провести разметку можно с высокой точностью, что практически недостижимо при использовании традиционных устройств.
  • Нивелиры быстро подготавливаются к работе, способны установить нужные точки и линии или проекции плоскостей одновременно на большой участок ремонта или строительства.
  • Особой квалификации работника не требуется, освоить прибор можно очень быстро.
  • Во многих случаях можно обойтись без помощников и выполнить работу собственными силами.
  • Разметка занимает гораздо меньше времени.

Основные элементы структуры нивелира

Модели отличаются друг от друга широким разнообразием. Все они состоят из нескольких собранных воедино и взаимосвязанных механизмов и систем. К ним относят:

  • Источник светового излучения и электропитания.
  • Установочный механизм.
  • Устройство самовыравнивания.
  • Оптическую систему.
  • Средство дистанционного управления.
  • Корпус, защищающий прибор от механических повреждений, пыли, влаги.

Источником светового излучения выступают мощные светодиоды, которые способны создавать монохромный поток повышенной плотности установленной длины световой волны. Они не дают очень большой теплоотдачи, не потребляют огромного количества электроэнергии и не боятся случайных повреждений. В основном используется 2 типа:

  1. Длина волны 635 нм. Излучаемый цвет — красный с желтоватым оттенком.
  2. Длина волны 532 нм, цвет — зеленый. Данная частота ближе к восприятию излучения человеческим глазом, линии видны лучше. Конструкция такого уровня сложнее и дороже.

Оптическая система нужна для фокусировки луча, придания необходимой конфигурации и направления. Это совокупность линз и призм. Она бывает неподвижной, стационарной, с вращающейся головкой. От качества оптики зависят точность лазерного уровня, видимость точек и линий.

Простейшие лазерные уровни — это те же пузырьковые уровни со встроенной оптической системой с излучателем. Этот прибор устанавливается на штативе и, вращая регулировочные винты, добивается точной горизонтали. Уже потом приступают к работе.

Лазерные устройства с системой самовыравнивания более удобны. Они также устанавливаются на поверхность. Только высокой точности при установке не потребуется. При отклонении от горизонтали определенной величины специальный механизм самостоятельно внесет нужные поправки и оптический блок займет нужное положение.

Стабилизационная система отслеживает правильность положения, и в случае необходимости компенсировать отклонения. Если сдвиг большой и превышает возможности устройства по саморегулировке, то будет подан сигнал о требуемом вмешательстве. Множество современных уровней уже выпускают с системой саморегулирования.

Электропитание лазерного уровня обеспечивается от обычных батареек (у простых моделей) или от никель-металл-гидридных (никель-кадмиевых) аккумуляторов, обеспечивающих работу устройства на протяжении длительного времени (до 10 часов и более). В этом случае в комплект должен входить адаптер для подзарядки.

Множество моделей для профессионалов комплектуют пультами дистанционного управления. Данная функция удобна при выполнении работы в одиночку и на большой площади.

Современные устройства комплектуют в корпус, защищающий от внешнего воздействия, и дополняют резиновыми накладками.

3 ADA Cube 3D Basic Edition

Самый компактный и недорогой лазерный нивелир – модель ADA Cube 3D Basic Edition. Выполненный в виде куба с боковой гранью 6,5 сантиметров, он занимает очень мало места, что является его характерной особенностью. Несмотря на компактные габариты, этот нивелир испускает два лазерных луча с диапазоном измерения 20 метров, пересекающихся в источнике под 90 градусов. В связи с этим его удобно использовать при перемещении углов и перепланировке помещений, укладке напольной плитки.

Достоинства:

  • исключительная компактность;
  • низкая стоимость;
  • дальность действия до 20 метров;
  • прорезиненный непромокаемый корпус.

Недостатки:

незаметный из-за малых габаритов.
