Детектор скрытой проводки. Схема работы и рейтинг лучших моделей

Что это такое

Детектор скрытой проводки представляет собой особый инструмент, который производит отыскание скрытых или поврежденных проводов.

Это устройство очень полезно при осуществлении ремонтных работ.

Использование детектора скрытой проводки позволяет избежать серьезных негативных последствий для здоровья человека, которые могут возникнуть при повреждении проводки во время ведения ремонтных работ.

Профессиональные электрики быстро найдут то, что невидимо и неисправно

Преимущества данного инструмента:

длительность эксплуатационного срока;
достаточно высокий уровень многофункциональности, можно установить множество режимов;
относительная лёгкость в использовании.

Пользоваться аппаратом легко

К сведению. Точность действия прибора зависит от многих факторов, в том числе, от уровня влажности, часто присущего исследуемой поверхности, а также от тех материалов, которые окружают провод. Если стены отштукатурены, есть панели из железобетона или заземленный экран, то поиск будет проблематичен.

При выборе прибора, внимание необходимо уделить следующим параметрам:

цель и условия применения;
предполагаемая глубина сканирования;
предпочитаемое количество раз использования.

Для использования в квартире, достаточно самого простого аппарата.

Можно искать не только провода, но и армирование

Поиск скрытой электропроводки

Сканирование электропроводки и поиск обрывов кабеля различного типа имеет свои нюансы. Однако существует общая последовательность этой процедуры:

Сначала нужно включить прибор и проверить его работоспособность. Для этого необходимо поднести его к проводу под напряжением.
С помощью регулятора настройки обнаружения индуктивного поля настраивается чувствительность устройства.
Затем плавным движением производится перемещение вдоль предполагаемой трассы залегания кабеля. При этом надо контролировать уровень сигнала. Снижение означает удаление от основной магистрали.
Периодически надо оставлять метки для маркирования мест нахождения электрической сети.

Для лучшего контроля уровня сигнала можно применить наушники (если таковые имеются в комплекте).

Принцип работы детектора

Специальный сканер генерирует сигналы. Излучение проникает в исследуемую среду, затем идёт обратный отражённый сигнал, обладающий либо исходными вибрациями, либо изменёнными, в соответствии с составом залегающего объекта.
Прибор перемещается в плоскости по четырём возможным направлениям, что позволяет определить длину, плотность, возможный обрыв встроенной системы.

Для получения результата используются звуковые и цветовые индикаторы, дисплей выдаёт подробные параметры.
Современному потребителю предлагаются преимущественно устройства, выполненные в цифровом формате.

Комбинированный искатель скрытой проводки

Этот прибор представляет собой «два в одном» может работать как в режиме поиска по электромагнитному излучению, так и как металлоискатель.

Вот его схема:

Комбинированный детектор проводки

Выбор режимов осуществляется переключателем S 1, который может подать напряжение на тот или иной блок, рассмотрим их по очереди.

Блок металлоискателя

Он расположен в верхней части (по схеме на данный момент отключен) и состоит из следующих узлов:

Магнитной антенны на ферритовом стержне (WA 1);

Магнитная антенна

Генератора собранного на транзисторе КТ315 (VT 1) и второй катушке магнитной антенны (L2);

Транзистор КТ 315

Блока приемника на первой катушке магнитной антенны (L1), конденсаторе С2 с детектором на диоде КД522 (VD1);

Диод КД522

Цоколевка диодов

Усилителя на микросхеме 140УД12 (DA1);

Микросхемы К140 УД 12 на плате

Индикатора в виде светодиода КИПМО1Б (вместо него можно использовать и другие, например АЛ 307);
Генератора импульсов продолжительностью до секунды на базе двух логических элементов цифровой микросхемы простейшей логики 561ЛЕ5 (D1 1; D 1 2);
Генератора звуковой частоты на двух оставшихся элементах микросхемы;
Пьезокерамического излучателя ЗП-1 (ВА 1).

Пьезокерамические излучатели, они встречаются почти во всех небольших приборах со звуковой сигнализацией

Как работает схема металлоискателя

Генератор настраивается на частоту близкую к порогу пропускания приемника. Для этого служат подстроечные резисторы R2 и R6.

При наличии рядом металла, настройки контуров генератора и приемника изменяются, и сигнал генератора проходит через частотный фильтр приемника.
Дополнительно операционный усилитель — компаратор DA 1 имеет порог срабатывания по сравнению с напряжением, подаваемым от делителя на резисторах R9, R10 на его второй вход. Если это значение превышено он начинает работать. Сигнал усиливается операционным усилителем до уровня достаточного, чтобы быть воспринятым генератором на D1, D2 как логическая единица и запустить его. На выход усилителя также подключен светодиод HL 1, который своим зажиганием свидетельствует об обнаружении проводки.
Сигнал с первого генератора периодически запускает генератор звуковой частоты на D3, D4. Подключенный на выходе генератора пьезокерамический излучатель издает прерывистый сигнал.

Блок поиска по магнитному полю

Для его запуска нужно установить переключатель S 1 во второе положение. Этот узел значительно проще. Он собран на втором операционном усилителе DA 2.

К его входу подключена антенна, на выходе установлен второй светодиод HL 2. При наличии наводки (сигнала) на антенне усилитель поднимет его уровень и зажигает подключенный светодиод.

Сборка прибора

Здесь советов давать не будем, так инструкция по сборке бесполезна, приемы те же что и при монтаже всех радиоэлектронных устройств. Навесом сделать его трудно, лучше использовать печатную плату.

Радиолюбители сами знают, как все сделать. Но есть одно замечание — для стабильной работы нужно как можно дальше разнести магнитную и обычную антенны.

Собранный прибор в действии

Поиск мультиметром

Для поиска проводки мультимером вам понадобится собственно прибор и обычный транзистор, например, 2SK241. Выставляем на приборе измерение сопротивления в положение 200 кОм, а оба крокодила ставим на левый и средний выводы транзистора. Крайний правый вывод, который остался без крокодила, будет антенной. Для дополнительной точности измерений можно к крайнему правому выводу присоединить медный провод длиной 5 см.

Теперь достаточно водить транзистор с импровизированной антенной по стене. Когда транзистор попадет в электромагнитное поле, его сопротивление изменится, что и будет отображаться на мультиметре. Данный способ точнее всех остальных, но также выдает погрешность до 7 см в каждую из сторон (показатель зависит от глубины залегания провода). Кстати мультиметром можно воспользоваться любым, даже самым недорогим, как, например, Elitech MM 100.

Как найти проводку в стене без прибора?

Здесь рассмотрим два метода индикации скрытой проводки, для которых вовсе не требуется наличие какой-либо дополнительной техники, кроме повсеместно распространённых гаджетов и простейших приспособлений из арсенала домашнего электрика.

В первом случае понадобится смартфон, в функциях которого имеется опция «магнитный датчик». Для того, чтобы эта функция сработала, следует скачать приложение «Metal Detector». Особой точностью датчик не отличается, однако, чтобы определить место, куда не стоит вбивать гвоздь, или где примерно расположено место обрыва провода, вполне пригоден.

После закачки программы она начнёт функционировать сразу: при приближении смартфона тем местом, где расположена антенна, к стене, то на индикаторе сразу появляются координаты места проверки, а также диаграмма силы магнитной индукции поля в микротеслах. Чувствительность шкалы составляет 0,01 μТ (для сравнения – сувенирным магнитиком, прикреплённым к холодильнику, создаётся магнитное поле индукцией в 500 μТ, а интенсивность магнитного поля от электропроводки переменного тока обычной частоты – 0,2…0,3 μТ).

Перемещаясь вдоль стены с включённым смартфоном, можно наблюдать нарастание и снижение индукции магнитного поля, а при определённом пороге включится ещё и звуковой сигнал. Результат показывается не только на шкале, но и в центре экрана гаджета.

Для детекции скрытой проводки пригодна и обычная отвёртка-пробник; лучше, если имеется продвинутая модель, со встроенным усилителем и генератором звукового сигнала. Такой отвёрткой пользуются в обратном режиме: касаются рукой жала отвёртки, после чего медленно ведут ею вдоль исследуемой стены помещения. Здесь используется эффект улавливания электромагнитного импульса от сети, которая находится под нагрузкой, поэтому при приближении к месту прокладки провода интенсивность светового и звукового сигнала будет нарастать.

https://youtube.com/watch?v=EL_64-lzhaE%3F

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Модели детекторов

В настоящее время на рынке существует множество моделей детекторов для поиска проводки. Самыми популярными у потребителей являются:

LA-1010. Эта модель предназначена для поиска скрытой проводки на сравнительно небольшой глубине. Имеется дополнительная функция в виде лазерной указки и нивелира. Прибор способен находить конструкции из дерева и металла.
LA-1014. Более усовершенствованная модель того же производителя. Конструкция прибора универсальная, позволяет определять не только скрытую проводку, но и повреждения кабеля (обрыв, короткое замыкание, перехлёст проводов).
S-Line. Эта модель позволяет найти скрытую поводку, а также деревянные, металлические и гипсокартонные конструкции на большой глубине. Применяется при проведении строительных работ. Имеет автоматическую калибровку.
TS-72. Простой детектор, преимущественно используемый в бытовых условиях. Обнаруживает проводку под напряжением и в обесточенном состоянии, а также деревянные и металлические конструкции скрытого типа.

Основные характеристики детекторов

Что касается характеристик данных приборов, которые следует учитывать при выборе, то главной из них является глубина обнаружения.

Но перед этим нужно поинтересоваться, на что он вообще будет реагировать.

К примеру, комбинированный прибор Bosh GMS 120 Prof способен обнаружить черный металл (сталь, чугун) на глубине до 120 мм, медь – на глубине до 80 мм, дерево – до 38 мм, проводку, на которую подается напряжение – до 50 мм.

А вот другой прибор — Black and Decker BDS200 на обнаружение дерева не рассчитан, зато металлы и проводку обнаруживать можно.

При этом черный металл он обнаружит на глубине до 50 мм, медь – до 25 мм, а проводку под напряжением – до 50 мм.

В целом, остальные характеристики, вроде температурного диапазона, в котором можно использовать детектор, способ питания его можно отнести к второстепенным, ведь они особой роли на использование не влияют.

Как избежать 4-х ошибок

При покупке искателя не стоит покупать сразу дорогой прибор. Высокая цена не всегда является показателем качественной продукции.
Установка скрытой проводки осуществляется в вертикальном или горизонтальном положении. Провода пролегают параллельно или перпендикулярно полу. Также стоит иметь ввиду:

над розетками и включателями, провод проходит вверх, поэтому забивать туда гвозди нельзя;
как правило, линия располагается в районе 15 см от потолка или пола, здесь также нельзя проводить работы;

Используя эти данные, можно примерно нарисовать картину пролегания проводов.

При выборе прибора необходимо учитывать тип стен:

если стены обычные, помещение сухое, то подойдет обычный искатель;
если стены металлические, или поиск будет осуществляться в специальных помещениях (бани, подвал, гараж), то необходим профессиональный искатель.

После того, как прибор включен, необходимо подождать какое-то время для осуществления им калибровки.

Condtrol Scan для обнаружения металла, дерева, электропроводки, электропроводки

Сondtrol Scan – определяет участки скрытой проводки, пластиковые и деревянные конструкции в стенах помещения. Удобная кнопочная система управления, монохромный дисплей, на который выводится вся необходимая информация. С помощью настроек (функция ZOOM) имеется возможность увеличения чувствительности. В момент обнаружения срабатывает красный светодиод, есть возможность добавления звукового сигнала.

Характеристики:

черные металлы – глубина обнаружения – 100мм;
цветные металлы – глубина обнаружения – 80мм;
электропроводка – глубина обнаружения – 50мм;
дерево – глубина обнаружения – 20мм;
звуковое, цветовое оповещение об обнаружении, информация на дисплее;
питание — элементы 9В 6LR61.

Преимущества и недостатки

легкость использования;
высокая чувствительность;
простое управление;
доступная цена.

в зависимости от уровня заряда батареек, точность обнаружения может изменяться;
нестабильная работа;
необходимость калибровать прибор после длительного перерыва в использовании;
отсутствует отверстие по центру сенсора.

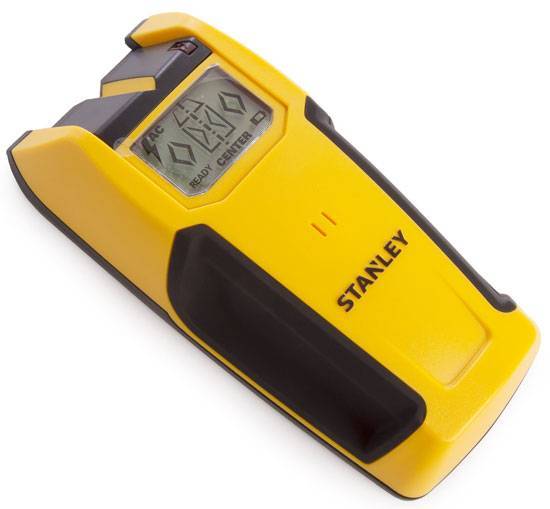

Обзор устройств Stanley S200

Эти детекторы скрытой проводки имеют массу преимуществ. В первую очередь следует отметить высокий параметр пороговой частоты. Таким образом, точность определения кабеля довольно высокая. Экономный режим у модели включается за 5 минут. На деревянных и бетонных поверхностях устройство использовать разрешается.

Максимальная глубина обнаружения кабеля составляет 70 мм. Функция тестирования диодов у модели предусмотрена. Щуп в устройстве применяется двухпроводного типа. Если верить покупателям, то в использовании модель очень проста. Цена на представленный детектор колеблется в районе 8600 рублей.

Детекторы проводки и металлов — назначение и виды.

Необязательно затевать дома полномасштабный ремонт, чтобы при бурении стены наткнуться на «нежданчик» в виде электрокабеля — Вам может понадобиться пробурить отверстие под один-единственный анкер, а хитрый кусок проводки под напряжением уже ждет своего часа. Если же Ваша работа прямо связана с подобным – то тут уже необходимость в детекторе скрытой проводки будет очевидна. Благо современные приборы куда точнее и функциональнее, чем советский метод «включить в нужную розетку электробритву и водить коротковолновым приемником вдоль стены»: они и об арматуре внутри бетона предупредят, и замурованную трубу найдут.

Так что сегодня мы посмотрим, какие из предлагаемых в строительных магазинах детекторов действительно стоят внимания и потраченных денег.

Топ 8 устройств. Рейтинг отзывов. Какой выбрать. Лучший искатель по мнению редакции

Рынок предлагает широкий ассортимент различных детекторов обнаружения проводов. Согласно отзывам потребителей можно составить рейтинг предлагаемых на рынке устройств и выбрать лучший из них.

ADA Wall Scaner 50

Определяет черные и цветные металлы, проводку и линии связи.

Глубина поиска: проводов(мм) — 50, металла – 50. Вес: 12г. Размеры: 225х130х30(мм).

Отзывы: хороший, непрофессиональный, определяет провода, но бывают ошибки, невысокая цена.

Dyi Duwi

Прибор вычисляет металл и проводку.

Глубина обнаружения: металл – 24 мм, провода – 30 мм. Питание: батарейки Крона.

Отзывы: хорошая комплектация, невысокая цена, однако бывают ошибки в поиске.

Rst tc 15

Прибор обнаруживает металл и кабель с током. Глубина поиска: металл – 38 мм, медь – 19 мм, кабель – 50 мм. Работает от батареек Крона. Имеется режим автовыключения и индикатор разрядки. Размеры: 115х70х50 (мм).

Отзывы: хороший прибор, приемлемая цена, точное определение проводки.

Bosch GMS 120

Устройство обнаруживает металл: черный и цветной, электрическую проводку. Глубина вычисления (мм): дерево – 38, металлы – 120, проводка – 50. Работает от батареек Крона. Размеры (мм): 120х80х50. Отзывы: прибор хороший, высокая цена.

DSL 8220

Обнаруживает закрытую проводку, линии связи, антенные провода. Имеет световое и звуковое оповещение. Вес 200 г. Размеры: 195х50х20 (мм). Глубина поиска до 20 мм. Работает от батареек Крона. Отзывы: хороший прибор, невысокая цена, ошибки в работе.

Зубр Мастер

Отыскивает металлы: черные и цветные, проводку. Глубина вычисления: металла: 20 мм, проводки 50 мм. Работает от батареек Крона. Размеры (мм): 180х36х33. Максимальное время работы 6 ч. Имеются звуковые сигналы и режим автовыключения. Отзывы: плохой прибор, невысокая цена.

Fit 565 30

Прибор вычисляет провода, металлы, дерево. Глубина вычисления: дерево – до 19 мм, провода – 50 мм, металл – до 50 мм. Работает от батарейки 9В типа А. Габариты: 165х80х30 (мм). Отзывы: хороший прибор, низкая стоимость.

ADA Wall Scaner 120

Обнаруживает металлы, провода. Глубина вычисления проводов – 50 мм, металлов -120 мм. Батарейки крона. Вес: 200 г. Размеры, мм: 258х168х57. Отзывы: плохой прибор, высокая стоимость.

Ниже приведена сравнительная таблица.

Таблица 1. Обзор обнаружителей скрытых линий питания

Наименование	Цена	Плюсы	Минусы	Производитель	Отзывы
Ada Wall Scaner 50	От 799 руб.	Компактный, легкий, приемлемая цена, многофункциональный (обнаруживает металл), имеется и световая и звуковая сигнализация	Бывают помехи в поиске, не обнаруживает провода глубже 5 см	Китай	Прибор по приемлемой цене, бывают огрехи в поиске
Bosch Gms 120 Professional	От 5 000 руб.	Обнаружение проводки на глубине до 12 см, точность поиска, компактный корпус	Высокая цена	Малайзия	Прибор надежный и точный, завышена цена
Зубр Мастер	От 1 200 руб.	Приемлемая цена, наличие цветных индикаторов при обнаружении различных классов объектов, измеритель уровня глубины залегания	Тихий звук, дисплей ЖК с маленьким углом обзора	Китай	Неточно определяет расположение проводки
Ada Wall Scaner 120 prof a 00485	От 4 000 руб.	Удобно использовать, качественные материалы	Ошибочные показатели, быстрое разряжение батареи	Китай	Ошибки в работе, высокая цена
Dsl 8220s	От 700 руб.	Невысокая цена, определение фазного провода, компактный и защищенный от воды корпус	Иногда ошибочное определение расположения проводки	Россия	Хорошее устройство по приемлемой цене
Fit 56530	От 200 руб.	Недорогой, определяет обрыв провода, напряжение, магнитное поле	Бывают сбои в работе	Китай	Частые ошибки в работе
Rst tc 15	От 1 400 руб.	Дисплей LCD, функция автовыключения, функция обнаружения металла	Быстрый разряд батареи	Китай	Хороший точный прибор
Dyi Duwi	От 400 руб.	Компактная упаковка, низкая цена, звуковая и световая сигнализация	Нет батарейки в комплекте, не запоминает последний режим	Китай	Стоит своих денег

Приобретая детектор, стоит обратить внимание на:

Выполняемые функции.
Наличие дополнительных возможностей.
Глубину обнаружения.

Согласно отзывам потребителей, лучшим детектором является «Rst tc 15» Он точно определяет место, где пролегают провода, и продается по приемлемой цене.

Рейтинг лучших детекторов скрытой проводки

Ассортимент моделей детекторов скрытой проводки широк. Ответ на вопрос, какой выбрать детектор из имеющихся на рынке, зависит от цели использования прибора.

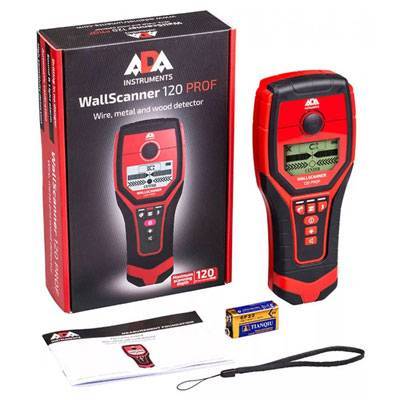

ADA Wall Scanner 120 PROF А00485

Модель бытового назначения питается от батарейки типа крона. Корпус изготовлен из прочного пластика. Защитные накладки оберегают его от ударов. Обнаруживает черные и цветные металлы, деревянные конструкции в стенах, на потолках и в полах. Глубина обнаружения — от 4 до 12 см.

ADA Wall Scanner 50 А00506

Недорогой сканирующий детектор металла и скрытой проводки. Узкий, со складным сенсором. Есть регулировка чувствительности. Оповещение — звуковой и световой индикаторы. Бытовая модель, обнаруживает металлы, провода, электрическое напряжение, профиль под гипсокартоном. Глубина до цели — 5 см.

Bosch GMS 120 PROF

Детектором скрытой проводки, выбирают на стене место под безопасное сверление. Для этого в центре корпуса предусмотрено разметочное отверстие. При обнаружении скрытой электропроводки светится красная светодиодная лампочка. Способен найти сталь, медь, алюминий и неоднородные элементы в исследуемых стенах. Работает в нескольких режимах, которые зависят от исследуемой поверхности. Глубина воздействия на цель — от 3,8 до 12 см.

Е121 ДЯТЕЛ

Работает по электростатическому принципу, легок, компактен и функционален, отслеживает скрытую проводку или обрыв, определяет фазный и нулевой провода в токоведущих частях электрических сетей, выявляет заземление или зануление. Для сканирования проводов сеть должна находиться под рабочим напряжением. Обнаружение объекта — до 12 см.

BLACK & DECKER BDS 200

Универсальный металлодетектор с небольшой глубиной обнаружения проводки

Используется как мера предосторожности до сверления. Снабжен ударопрочным покрытием и регулятором чувствительности

Имеется оповещение о результате сканирования аудиовизуальным ответом с дублированием информации на дисплее.

DSL8220S

Портативный детектор скрытой проводки для обнаружения провода в стене. Тип индикации — красная светодиодная лампочка и звуковой сигнал. По возможностям похож на сигнализатор Е121 ДЯТЕЛ. Применяется для индикации скрытых предметов из пластика и деревянных конструкций. Определяет фазный провод. У корпуса брызгозащитное исполнение. Глубина поиска целевого объекта — 20 см.

MEET MS-158 M

С помощью этого сенсора проверяется целостность прожилок кабелей и проводов, он позволяет обнаружить переменное напряжение и опасное электромагнитное и микроволновое излучение. Определяет точное расположение проводов напряжения, погрешность составляет 5 см. Глубина обнаружения — 50 мм.

Ryobi PHONEWORKS RPW-5500

Стенной сканер бытовой. На его корпусе есть специальный маркер, который отмечает место обнаружения объекта. Входит в линейку гаджетов Ryobi для работы со смартфоном. Работает только с гипсокартоном. Глубина сканирования — 19 мм.

Stanley 0-77-406 S200 STHT0-77406

Детектор неоднородных материалов — находит электрическую проводку, арматуру в бетоне, деревянные балки, каркасы. Определяет центр обнаруженного объекта за один проход. Глубина поиска зависит от характера объекта: для сканирования металлических или деревянных деталей — 2 см, для поиска проводов — до 50 мм.

Проверка работоспособности сканера

Прежде чем приступать к работе, детектор нужно поверить. В испытании качественного прибора не откажут ни в одной торговой точке. Несогласие с тестированием может заставить задуматься о целесообразности покупки в этом месте.

Последовательность действий:

Вставить элементы питания и запустить детектор.
Найти электроприбор, заведомо находящийся под напряжением и поднести к нему устройство

Обратить внимание ни отображение сигнала.
Постепенно отдаляясь от источника тока контролировать расстояние, на котором сигнал пропадёт.
Найти обесточенное оборудование и проверить на нём действие сканера.
Сверить реакцию аппарата с описанием в инструкции.. При чёткой работе и совпадении параметров нужно оплатить покупку, поблагодарить продавца и в хорошем настроении приниматься за работу

При чёткой работе и совпадении параметров нужно оплатить покупку, поблагодарить продавца и в хорошем настроении приниматься за работу.

2 Фаза GK51

Российский детектор с нехитрым названием Фаза является обычным тестером с максимальной глубиной сканирования два сантиметра. Не самый высокий показатель, но его вполне достаточно для поиска скрытой в стене проводки. Прибор не способен различать типы металлов, и реагирует исключено на наличие напряжения в сети. С его помощью легко искать места повреждения проводки, если она залегает на соответствующей глубине.

Не самый лучший инструмент в нашем рейтинге, но зато, по привлекательной цене и отлично справляющийся со своей основной задачей – поиском проводов. Зато здесь широкий диапазон напряжения, от 90 до 10000 ватт, что позволяет с высокой точностью определять место повреждения, а также находить провода, находящиеся под малым напряжением. К тому же здесь два типа индикации: световой и звуковой. Не эксклюзивная функция, но очень удобная в работе. Особенно учитывая максимально демократичный ценник.

1 Bosch GMS 120 Professional

Если за производство какого-либо инструмента берется немецкая компания Бош, можно быть на сто процентов уверенным, что они выпустят лучший продукт с самыми высокими характеристиками, а его единственным недостатком будет цена. Детектор скрытой проводки не стал исключением, и перечислять все его преимущества придется очень долго. Прибор способен не только находить в стене различные материалы, но и различать их между собой. Он точно определяет, где стальной гвоздь, а где медный провод, а в дополнение еще и обнаруживает деревянные структуры и все это на максимальной глубине.

Поиск дерева осуществляется на глубине до 40 миллиметров, а металлов аж на 80. Это лучший показатель, и с ним сложно конкурировать. Также выделяется точность позиционирования. Провод в стене обнаруживается с погрешностью всего в пару миллиметров, а для нанесения разметки на корпусе предусмотрено специальное отверстие. Именно под ним будет находиться проводка, и для ее поиска не нужно наличие напряжения. По сути это металлоискатель, но с ограниченным радиусом действия и небольшой глубиной. Отличный вариант для профессиональных электриков и ремонтников.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!
