Делаем лазерный уровень своими руками из подручных материалов

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

• обеспечивает требуемую дальность луча, до 10 м;
• увеличивает скорость измерений;
• гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

Для чего предназначен нивелир

Если кто не знает, то нивелир — это синоним лазерного уровня. В материале речь именно о лазерном нивелире, так как есть еще оптические устройства. Сам инструмент предназначен для реализации таких задач:

• Выравнивание стен
• Укладка плитки и кафеля на стены и пол
• Установка окон и межкомнатных дверей
• Повесить картину, полочку или мебель на стену ровно
• Выровнять розетки и выключатели, монтируемые на стене

Применение лазерного уровня достаточно широкое, и востребован он не только среди строителей и мастеров. Если запланирован ремонт в доме или квартире, то без такого инструмента будет сложно обшить стены гипсокартоном или ровно их оштукатурить. Если говорить научным языком, то нивелиром называется прибор, который выявляет и фиксирует точное расположение разных предметов по высоте. Главная задача заключается в том, чтобы измерить разницу высоты между отметками будущего сооружения.

Для чего нужен лазерный уровень, многие строители со стажем не понимают, пока не попробуют инструмент в действии. Ведь альтернативный вариант выравнивания поверхностей, которым пользуются не только домашние мастера, но и специалисты со стажем — это водный уровень. Однако такой инструмент имеет большие погрешности, а также требует больших затрат времени, чтобы отбить плоскость на поверхности. У нивелира таких недостатков нет, поэтому он просто необходим тем, кто строит, ремонтирует, укладывает плитку и прокладывает коммуникации.

Это интересно! Недостаток нивелиров заключается в их высокой стоимости, только такие финансовые затраты очень быстро окупаются, например, высококачественным и быстрым выполнением ремонта или строительства дома.

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

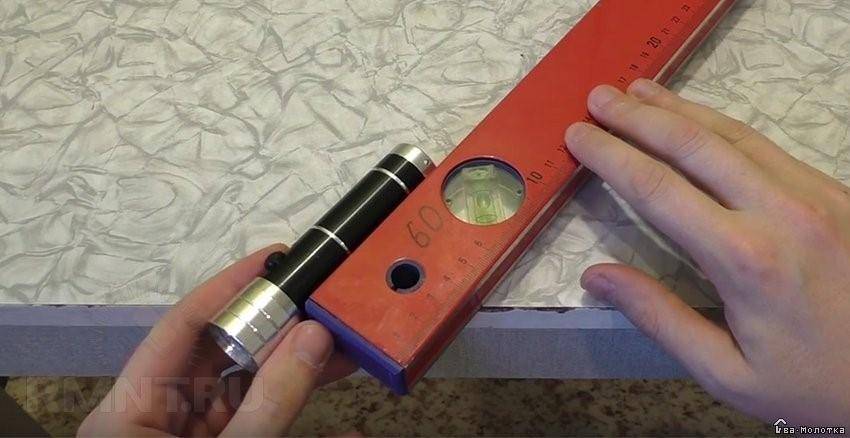

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

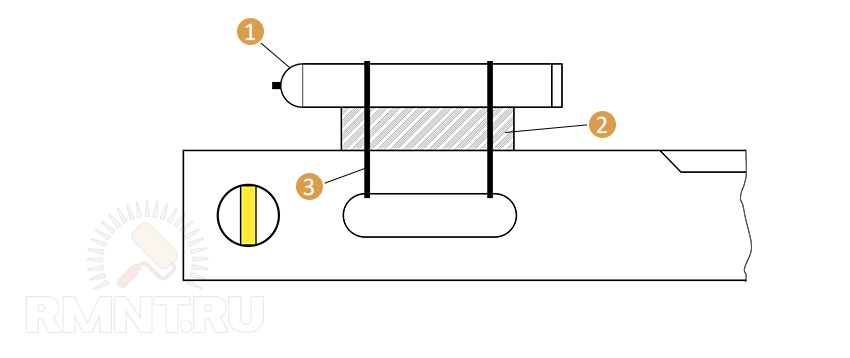

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Способ №3

Для еще одного варианта изготовления лазерного нивелира потребуется таз с водой. Дело в том, что горизонтальная водная плоскость может служить базой для настройки лазерного луча.

Действуют таким образом:

1. Наливают в таз или широкое ведро воду под край.
2. Берут кусок пенопласта, строго посередине фиксируют лазерную указку.
3. Пенопласт кладут на воду, включают указку.
4. Емкость ставят на уровне будущей линии на стене, которую надо наметить.
5. Поворачивают лазер в нужную сторону и отмечают карандашом точки на стене.

Важно! Если для создания лазерного нивелира выбран этот метод, нужно учесть, что при неправильном центровании указки и наличии перекоса в одну сторону горизонтальность луча нарушится. Отметки будут выставлены неверно

Оптический нивелир своими руками

Задумавшись о том, как сделать нивелир своими руками, следует приобрести следующие необходимые для прибора компоненты:

• оптический пластиковый прицел нужного увеличения (в большинстве случаев вполне будет хватать четырехкратного). Чем более качественный прицел приобретен, тем точнее и удобнее будет работа с будущим нивелиром;
• простейший пузырьковый уровень (ватерпас) с двумя (горизонтальным и вертикальным) или, если в этом действительно есть необходимость, тремя (первые два плюс поворотный угловой) пузырьками;
• небольшой кусок алюминиевой полосы толщиной около 4 мм;
• два подходящих по размеру болта с соответствующими гайками;
• стандартный слесарный инструмент.

Последовательность действий заключается в следующем:

1. Из алюминиевого листа изготавливаются две маленькие крепежные заготовки типа «ласточкин хвост», призванные служить опорной подставкой для купленного оптического прицела и соединяющими его и уровень элементами. Размеры заготовок следует соотнести с размерами лапок прицела и расстоянием между ними.
2. Ножовкой по металлу в алюминиевых пластинах выполняются достаточно глубокие надрезы для точного выполнения паза, в который будет вставляться прицел. Паз выполняется четырехгранным надфилем, полученные грани должны быть строго перпендикулярны друг другу – в этой прорези оптический прицел будет надежно закреплен. Ширина паза зависит от размеров корпуса прицела.
3. В пластинах и в ватерпасе выполняются отверстия под болты, алюминиевые заготовки крепятся на поверхности уровня. Конечно, возможны и другие варианты крепления, хоть примотать пластырем или скотчем – главное, чтобы прицел был надежно зафиксирован и не болтался относительно строительного уровня.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

• магнит;
• крепежные ремни;
• штатив.

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

• ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
• позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
• самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Способ №1

Для изготовления простого прибора нужно заранее подготовить все составляющие и инструменты:

• брусок деревянный 8х3х2 см;
• батарейку «крона» или аналог на 9В с коннектором под контактный разъем;
• модуль лазерный на 3-5 В с красным лучом;
• 2 батарейки CR2032 с пластиковым держателем с клеммами;
• половинку круглого зеркальца;
• небольшой двигатель постоянного тока (5-12В);
• паяльник и припой;
• медную проволоку;
• ножовку по металлу;
• пистолет для термоклея со стержнем;
• линейку;
• маркер;
• изоленту.

Порядок действий

Вначале отделяют от бруска кусок указанного размера, который послужит основой нивелира. С помощью нескольких отрезов проволоки стыкуют пластиковый держатель с клеммами и модуль, учитывая полярность. Аналогичным образом поступают с коннектором батарейки и двигателем.

Далее зеркальце проклеивают изолентой, чтобы не допустить повреждения поверхности. С тыльной стороны с помощью линейки находят середину, помечают маркером и по отметке приклеивают вал движка термоклеем.

Затем этим же клеем фиксируют «крону» на конце бруска, а двигатель с зеркалом – с торца. Вал двигателя нужно расположить за пределами бруска, иначе зеркало не сможет двигаться вокруг оси.

После снимают изоленту с зеркала, вставляют 2 батарейки CR2032 в отсек для них. Для работы с нивелиром нужно подключить питание, направить луч на стену или потолок и оценить результат.

При закреплении нивелира на пузырьковом уровне и регулировки его положения относительно базы можно получить отлично различимую отметку. Работать с таким прибором можно по гипсокартону, плитке, ламинату и другим основаниям.

Особенности конструкции устройства

Прибор отличается компактностью и эргономичностью. Его легко поместить в карман, монтажный чемодан или сумку. Корпус укомплектован элементами крепления. Ими могут быть:

• магнит;
• крепежные ремни;
• штатив.

Луч, проецирующийся на поверхности разметки, строится по плоскости или по направлению. Строительные нивелиры, применяющиеся для указывания определенного направления, выдают проекцию в виде точки. Устройства для обозначения плоскости укомплектованы особым видом оптического инструмента, который разворачивает луч в прямую линию. Уровни распределяют на типы:

• ротационные устройства за счет вращения вокруг своей оси способны выдавать четкую линию (используется при заливке пола и сооружении потолков);
• позиционные нивелиры состоят из 2 источников излучения лазера для создания видимой плоскости (применяется во время отделочных работ внутри помещений);
• самовыравнивающие (могут излучать до 5 лучей и укомплектованы прицелом в виде простого креста и маятников, расположенным внутри прибора).

Цена представленного оборудования в разы превышает стоимость обычного уровня, основанного на жидкости и воздушном пузырьке.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Как проверить точность показаний пузырькового уровня

При покупке или перед началом работы с рулеткой или строительной линейкой с водяным уровнем необходимо их обязательно проверить. Для этого достаточно поставить инструмент на горизонтальную поверхность, запомнить положение пузырька воздуха относительно меток и затеи развернуть рулетку на 1800. Пузырек должен занять такое же положение относительно меток на колбочке, как и до поворота.

Как видно на фото, у этой рулетки уровень показывает не точно, после разворота ее на 180° левый край пузырька зашел под отметку, а до разворота не доходил до нее. Использовать такой инструмент для измерения уровня недопустимо.

Пошаговая инструкция: как сделать лазерную указку в домашних условиях

Изготовление лазерного уровня самостоятельным путем можно выполнять различными способами. К примеру, с магнитным крепежом, с наличием линейки, используя кресс – штатив или ремни.

А на этот механизм устанавливают ненужный диск и крепят на него лазерные указки, но крепление указок должно быть кресс на крест. Такой вариант уровня подходит идеально в тех случаях, если вам необходимо ровно повесить полку или картину, ну и тому подобное.

В том случае если у вас неожиданно появилась необходимость в быстрой разметке, но у вас нет под рукой лазерного уровня, то его можно сделать самостоятельно. Для таких целей существует пошаговая инструкция для изготовления уровня без штатива.

Для того чтоб сделать аналогичный уровень, который будет иметь очень легкую конструкцию, а его изготовление самое простое и имеет самовыравнивающий элемент, то вам необходимо выполнить некоторые действия.

А именно:

• Подготавливаем небольшую емкость с водой;
• Берем кусок пенопласта, но по форме треугольника и крепим его резинкой на лазерную указку;
• Устанавливаем эту емкость на нужную высоту и опускаем туда пенопласт с закрепленной указкой и включаем лазерную указку.

Через некоторое время вода успокоится и, перемещая указку вдоль стены можно ставить отметки. Отметки будут на одном уровне.

Итак, вы собрались сделать своими руками самодельный нивелир, просмотрели все соответствующие видео, узнали, в чем заключается устройство готового агрегата и как устроен самодельный и теперь перед вами лежит составленная схема.

Конечно, нельзя сказать, что самодельный вариант лучше, чем электронный покупной, но он вполне может заменить ватерпас из дерева. Такая линейка станет надежным помощником для пропила и если нужна юстировка, ну а на уроки географии это вообще идеальный вариант. С его помощью самому легко починить любую поверхность.

Формирование креста

Ещё одним видом нивелира, который можно создать самостоятельно, является лазерный кресс. Такое устройство удобно в применении при навешивании шкафов на кухне либо картин в помещении, а также во многих других случаях. Для создания такого строительного инструмента нужно подготовить треногу от видеокамеры, неработающий плеер и несколько ненужных дисков.

Схема создания:

Крест из лазерных указок устанавливается на треногу так, чтобы он начал вращение вокруг своей оси

Для этого также можно применять привод от плеера.
Также важно учесть, чтобы уровень мог свободно переходить от одной вертикали к другой на нужную высоту.
Диски склеиваются друг с другом и крепятся к старому плееру.
В конце работы к дискам крепится крест из лазерных указок. Для его установки нужно воспользоваться скотчем либо другим удобным средством.

Из-за того что прибор будет находиться на треноге в неподвижном положении, его разрешено вращать в любую сторону, не меняя при этом уровень высоты. Выставив все нужные показатели разметки, можно точно установить уровень на любую нужную высоту в помещении без регулярного настраивания устройства.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

1. – очень низкая стоимость
2. – проецирует видимые лазерные линии на стены, а не точку
3. – самоустанавливающийся механизм
4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

• – долго устанавливается, так как нет магнитов снизу
• – маленькая развёртка лучей
• – кропотливая работа
• – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. 1. магазин
2. 2. магазин
3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Важные технические характеристики

Степень герметичности корпуса

Если прибор планируется использовать только внутри квартиры в сухих помещениях, то этому вопросу можно не уделять особое внимание. При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого

При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого.

Дальность лазерного луча

Мощность излучения значительно влияет на стоимость инструмента. Для работы по дому нет особого смысла пользоваться дальнобойными приборами. Они, к тому же, безопаснее для глаз.

Допустимые погрешности

Лазерный нивелир, как любой измерительный инструмент, имеет свой класс точности и должен укладываться в метрологические характеристики, например, 0,3 мм на 1 метр дистанции.

У бюджетных моделей разброс абсолютных погрешностей выше. Как правило, 1 мм/м. Это значит, что при поэтапном прокладывании линии горизонта по поверхности всех стен вы можете в итоге не попасть конечной точкой в начальную. Вот здесь и скажется низкий класс точности прибора.

Проверяйте заявленную производителем характеристику отклонения луча в мм на один метр удаления.

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Юстировка нивелира

Процесс происходит следующим образом:

• Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
• Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
• Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу

Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение

Фото нивелира своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Фильтр для воды своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.
