Дисковая пила с установкой в стационарное положение

Как можно сделать циркулярку?

Как и при изобретении велосипеда, здесь однозначного ответа нет, в каждом отдельном случае это свой непроторенный путь поисков и открытий.

Но, в основном на вопрос как сделать циркулярную пилу мастера предпринимают попытки в нескольких направлениях:

  • усовершенствование существующих ручных инструментов, приспособив их в качестве основных частей – электродвигателя и дисковой пилы;усовершенствование промышленно изготовленного инструмента под особенности применения;сборка станка из отдельных элементов – вала, двигателя, станины;самостоятельное изготовление всех частей конструкции, ну, разве что, кроме электродвигателя.

Подбор необходимого материала и технология изготовления стола

Чтобы изготовить стол для дисковой пилы из фанеры, ее необходимо обработать специальными средствами.

В качестве рабочей поверхности, как наилучший вариант, рекомендуем выбрать финскую фанеру. Для этого есть ряд существенных причин. Материал ламинирован, что обеспечит хорошее скольжение заготовок по рабочей поверхности стола. Кроме того, толщина материала может выдерживать достаточно большой вес

Эти плиты влагостойкие и одновременно обладают всеми свойствами древесины и достаточно легки в обработке, что очень немаловажно

Для изготовления стола вы даже можете использовать простую фанеру толщиной в 20 мм, но потом ее необходимо дополнительно обработать специальными составами или позже покрыть стол листом текстолита или стали.

При обработке древесины одним из наиболее востребованных инструментов является циркулярная пила. Это устройство, отличающееся производительностью и удобством, позволяет значительно ускорить процесс распиловки погонажа или листовых материалов. При проведении работ в значительных объемах есть смысл задуматься об изготовлении специальной стационарной конструкции с пилой, что позволяет повысить безопасность, скорость и качество проведения работ.

Стол для циркулярной пилы своими руками — чертежи

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Стационарная установка

Если ваша пила оснащается возможностью стационарного монтажа, это существенно расширит функциональные способности вашего электроинструмента.

Пила с таким устройством включает следующие вспомогательные элементы для стационарной установки:

  • Струбцины, фиксирующие на верстаке пилу;
  • Ножки;
  • Пластина. Отвечает за крепление защиты;
  • Кнопочный зажим. Устройство позволяет зафиксировать во включенном положении кнопку активации пилы.

Если пластины слишком маленькие, чтобы их можно было безопасно разместить на эстакадах, тогда вы должны поместить большую деревянную табличку с надписью внизу. В качестве альтернативы просто перейдите на два толстых квадрата. Если вы хотите согласиться на несколько пластин, вы можете легко складывать их, разделенные деревянными полосками. Затем вы можете видеть сквозь слой за слоем. Предпосылкой является, конечно же, правильная настройка глубины резания на погружной пиле.

При использовании направляющей в первый раз, тогда обычно направляющая кромка из пластмассы должна быть отрезана там. Таким образом, обеспечивается то, что передняя кромка рельса позже представляет собой фактическую резку пильного диска. Первый шаг в почти каждый распиловках распиловки опорного прямого края. Например, если вы покупаете целый лист фанеры, края часто изогнуты или полны причуд. Поэтому всегда желательно сначала отделить узкую полосу 1-2 см с помощью погружной пилы.

Ручная пила превращается в стационарную путем нескольких простых манипуляций.

  1. Первым делом закрепите ножки. Извлеките заглушки-болты, на их место установите болты, предназначенные для монтажа ножек.
  2. Закрепите пластину для фиксации защиты. Убедитесь, что защита оказалась вправленной в корпус, надежно прижата пластиной.
  3. Струбцины крепят к верстаку пилу. Для этого нужно вставить соответствующие крючки в крепежные отверстия.
  4. Установка пилы вверх ногами доступна не во всех моделях. Только специально предназначенные для этих целей инструменты могут монтироваться таким образом.
  5. Если не предназначенный для установки вверх ногами инструмент так закрепить, диск может заклинить, двигатель пилы перегрузится.
  6. Чтобы убедиться в допустимости того или иного варианта установки вашей пилы, внимательно изучите руководство по эксплуатации.

Возможность работы с металлом

При этом разрезе важно только, чтобы направляющая была достаточно длинной, чтобы проследить всю длину за один раз. Это гарантирует, что у вас есть действительно прямой край

Теперь у вас есть прямой край, который может служить основой для всех остальных упоров направляющей. Большинство направляющих рельсов имеют основание с полосой из пенорезины. Это гарантирует, что направляющая направляющая с прикрепленной погружной пилой не скользит так легко. Предпосылкой является, конечно, то, что доска лежит ровно — не качаться и не скользить. Тогда это не имеет значения, если доска немного колеблется или изгибается — разрез с дайвинг-пилой всегда находится точно в нужном месте. Стандартная задача — разрезать пластинку с параллельным разрезом. С чистым опорным краем это не проблема.

Подготовительный этап

Здесь первостепенно прикидываются длина и ширина будущего стола. Оптимальные габариты — 1200х1200 мм. Продолговатое отверстие под пильный диск подбирается исходя из диаметра последнего и чуть-чуть его превышает.

Циркулярная пила, установленная под столешницей, не должна перевешивать стол в какую-либо сторону.

Инструмент располагается строго по центру изделия.

Подходящий материалы под основание — ДСП, ЛДСП, МДФ, ОСП, фанера. Металл не рассматривается, так как он утяжелит конструкцию и дороже обойдется. Пластик — худший материал, который не рекомендуют специалисты.

Перед сборкой все деревянные элементы стола обрабатываются антисептиками и средствами, повышающими устойчивость к гниению. После полного высыхания начинается подгонка материалов по размерам и производство стола.

Возможности сабельной электропилы

Данный агрегат является универсальным инструментом и к тому же, он прост в применении. Поэтому допускается работать с сабельной электропилой, не имея специальных навыков. С помощью сабельной электропилы можно выполнять следующие виды работ:

производить демонтаж старых окон и дверных коробок;

обрезать ненужные ветки на деревьях в саду;

обрезать деревянные заготовки по длине;

резать металлический профиль и трубы — благодаря гибкой оснастке, можно обрезать трубы заподлицо к стене;

резать металлические прутья и арматуру;

вырезать декоративные элементы в деревянных заготовках.

Прежде, чем приступить к работе сабельной пилой, проверьте надежность закрепления оснастки и упорного башмака. При работе данным инструментом, придерживайтесь следующих правил.

  1. Заготовка, предназначенная для распила или резания, должна быть надежно закреплена. Особенно это касается металлических заготовок.
  2. Инструмент нужно удерживать обеими руками.
  3. Полотно подносится к заготовке только при включенном агрегате. Вынимается полотно из материала только после остановки двигателя.
  4. Для обрезания труб заподлицо следует использовать длинные и гибкие полотна.
  5. Не следует работать искривленным полотном. Если это произошло, то сначала выровняйте его.
  6. Во время работы сабельной пилой не допускайте, чтобы полотно ударялось в землю, стену и другие препятствия.
  7. В процессе пиления опорный башмак агрегата должен хорошо прижиматься к заготовке. Это исключит вибрацию и обратный удар.
  8. Нужно правильно подбирать длину полотна. Слишком длинное полотно, выступающее за пределы заготовки, начнет вибрировать и в конечном счете изогнется.
  9. Чтобы не поцарапать поверхность обрабатываемой детали опорным башмаком, следует одевать на него отрезок теплоизоляции.

Совет! Чтобы работать сабельной пилой по древесине более эффективно, можно включить маятниковый ход, который заметно увеличит скорость пиления.

Сборка стола для циркуляционной пилы

Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу.

Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.

В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.

В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».

Схема монтажа стола для циркулярной пилы.

В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин.

Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.

Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола.

Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.

При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.

Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

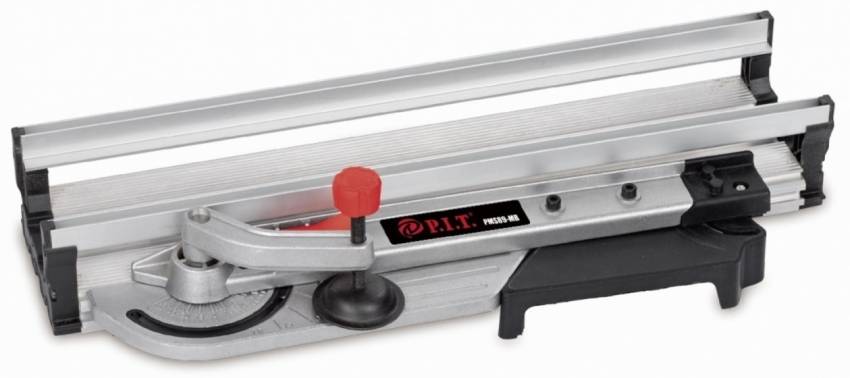

Характеристики направляющей для циркулярной пилы

Для выполнения правильной и точной обработки заготовки используется дополнительное приспособление для циркулярной пилы в виде шины. Благодаря такой направляющей обеспечивается эффективная, легкая и безопасная работа устройства. При помощи шины можно осуществлять продольный и поперечный распилы, регулировать параметры обрабатываемой заготовки, производить торцевание нескольких элементов.

Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками

Шины для циркулярной пилы бывают одно- и двухсторонними, симметричными и асимметричными. Существуют также нестандартные модели, при помощи которых можно обрабатывать заготовки сложной нестандартной конфигурации. Исходя из способа использования, направляющие можно разделить на два типа: универсальные и специализированные. Первый вариант подходит для любой разновидности пил, а второй решает ряд задач на конкретном профессиональном оборудовании. Такие направляющие могут работать только с циркуляционными пилами.

Шина изготавливается из дерева или металла. Она может быть выполнена в виде уголка, рельсы, прямого бруса или имеет П-образную конфигурацию. Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками, шурупов или саморезов.

Благодаря направляющей обеспечивается легкая и безопасная работа циркулярки

При выборе направляющей для стационарной циркулярной пилы по дереву необходимо учитывать особенности рабочего оборудования, а также материал, который следует обработать. Самые популярные шины выпускает немецкая фирма «Бош» и японская компания «Макита». Хорошо себя зарекомендовал также отечественный производитель «Интерскол». Направляющие этих компаний способны обеспечить абсолютную точность линии реза.

Дополнительные функции

Современный электроинструмент оснащается дополнительными функциями, которые стали доступны благодаря развитию электроники. Также разные модели могут иметь дополнительные возможности, которые выполнены с помощью механических устройств.

При выборе стоит обращать внимание на наличие этих функций и знать, что они дают пользователю. Разберем основные из них более подробно

Система стабилизации скорости вращения

Это электронная система, при нагрузке увеличивает силу тока, подаваемого на электродвигатель. И, наоборот, уменьшает при работе со слабой нагрузкой или без нее. В результате диск вращается с одинаковой скоростью при любых нагрузках.

При чрезмерных нагрузках обороты все же упадут или двигатель отключится защитной системой, если она есть. Тем не менее, система позволяет обеспечить ровную работу пилы в разных режимах, что облегчает работу.

Система плавного пуска

При запуске большинства электродвигателей потребляется мощность, в 3 раза превышающая номинальную. Например, двигатель в 2,2 кВт может при запуске потреблять до 6,6 кВт, что дает чрезмерную нагрузку на сеть.

Иногда сети, не рассчитанные на это и нагруженные другими потребителями, не выдерживают. И в любом случае при пусках на время «садится свет», что видно, по меркнущему свету лапочки накаливания. Система плавного пуска позволяет избежать этого.

Кроме того, она повышает безопасность. Если во время пуска, диск случайно оказался «не там, где надо», он не принесет вреда, так как поначалу будет вращаться медленно и будет время исправить положение.

Это полезная функция, но есть минус – пила не сразу включается в работу, требуется от 3 до 5 секунд для выхода на полные обороты.

Система защиты от перегрузок

Выполняет функцию, обозначенную в самом названии. При перегреве двигателя, заклинивании диска или редуктора, перегрузках система отключит двигатель. Её единственный минус – может быть настроена чересчур «бдительно» и отключать двигатель слишком часто из-за незначительных перегрузок.

Электродинамический тормоз

Без такой системы, при выключении пилы, диск продолжает некоторое время вращаться по инерции. Электродинамический тормоз, после отключения вращения, создает в двигателе магнитное поле, которое тормозит вращение практически сразу. Это повышает безопасность и удобство при работе.

Муфта скольжения

Функция защищает двигатель механическим способом. В случае, если диск заклинит, при зажиме определённой силы двигатель не сгорит, потому что привод от двигателя к диску будет проскальзывать за счет муфты.

Защита от случайного включения

Выполнена в виде выключателя с двумя кнопками. Первой кнопкой разблокируется основная кнопка включения. Система повышает безопасность, но создает некоторые неудобства при включении.

Обращайте внимание на наши советы по выбору, они помогут вам сделать правильный выбор

Стопор шпинделя

Для того, чтобы открутить зажимную шайбу диска (снять диск), требуется зафиксировать шпиндель (вал, на котором расположен диск). Иначе, болт крепления диска, будет крутиться вместе с валом и открутить его не удастся. На разных моделях такая фиксация выполняется двумя способами:

  • На шпинделе предусмотрены грани для гаечного ключа.
  • Внутри механизма встроен рычаг стопора, утопив который можно зафиксировать шпиндель.

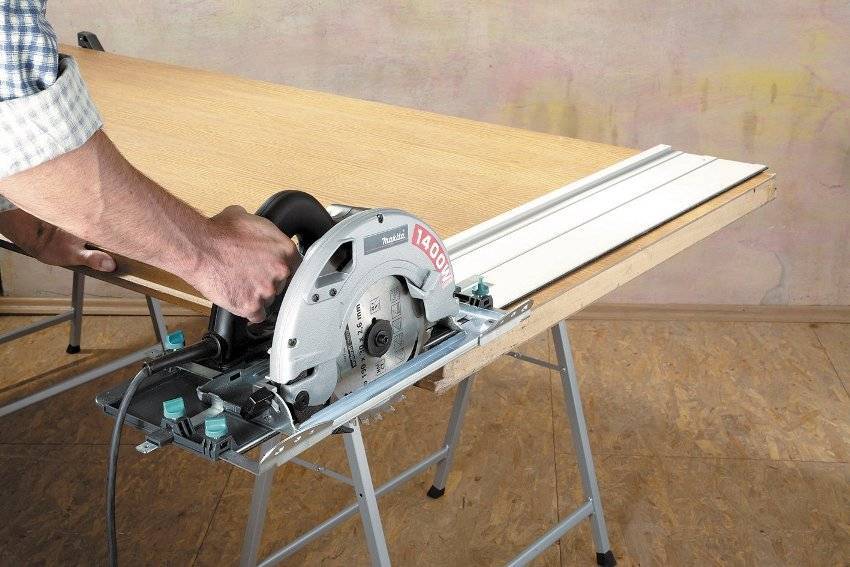

Параллельный упор и направляющая шина

Параллельный упор поставляется практически со всеми моделями. Он позволяет нарезать заготовку на тонкие рейки, но при условии, если хотя бы одна сторона заготовки ровная. Упор вставляется в корпус пилы, а его площадка движется по ровной стороне заготовки, обеспечивая точный рез.

Направляющая шина – это площадка, которая ставится и крепится на заготовке. Пила движется относительно шины, поэтому необязательно иметь ровный край у заготовки.

Оба приспособления могут быть полезными при определенных операциях.

Направляющая позволяет сделать очень ровный рез, особенно полезной считается при распиливании ЛДСП.

Подпружиненный кожух

Этой функцией оснащены все модели дисковых пил, так как она обеспечивает безопасность. Кожух приоткрывается по мере пиления, освобождая проход вращающегося диска по заготовке. При снятии пилы с заготовки пружина автоматически закрывает диск защитным кожухом.

Назначение

Циркулярные станки в основном классифицируются как деревообрабатывающие, но на них можно делать распиловку и пластмасс, и даже асбестоцементных плит. Но все же, они предназначены для распиловки досок, раскроя древесно-стружечных и древесноволокнистых плит, а также фанеры.

Бытовые, впрочем, как и профессиональные станки могут быть:

  • Переносными;
  • На подставке;
  • Стационарными.

Для выполнения несложных операций с небольшими заготовками обычно используется только пила, без дополнительного оборудования и приспособлений. А вот для таких работ, как раскрой плит ДСП в комплекте к станку необходимо применять еще и каретку или специальный форматный стол, чтобы распилить габаритный лист материала.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

  1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
  2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
  3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
  4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Материалы для самостоятельного изготовления

Стол для циркулярки состоит из двух основных частей: опоры (станины, каркаса), столешницы. Столешница — более важная деталь, к выбору материала для нее подходят особенно тщательно. Подходит листовой материал с большой прочностью: толстая фанера, древесностружечная плита, текстолит, лист алюминия, стали.

Для каркаса подходят деревянные бруски желательно из материала твердых пород, алюминиевый, стальной металлопрокат: уголок, швеллер, трубы квадратного, прямоугольного сечения. Стальные изделия более распространены, дешевле алюминиевых.

  • Деревянные бруски для каркаса берут потолще: от 8х8 см; соединяют между собой различными способами.
  • Соединение с помощью пазов, шипов наиболее трудоемко, но оно великолепно выглядит, указывает на высокую квалификацию мастера.
  • Более простой способ — соединение с помощью болтов, гаек. Для повышения прочности используют металлические уголки.
  • Соединение гвоздями наиболее примитивно, но непрочно, недолговечно.

Стальные детали основания соединяют двумя способами: болтами с гайками, сваркой. Сварочное соединение используется чаще: его проще, быстрее выполнить

В начале сварочных работ важно контролировать значения прямых углов, расстояние между деталями, так как в процессе сварки металл нагревается, деформируется

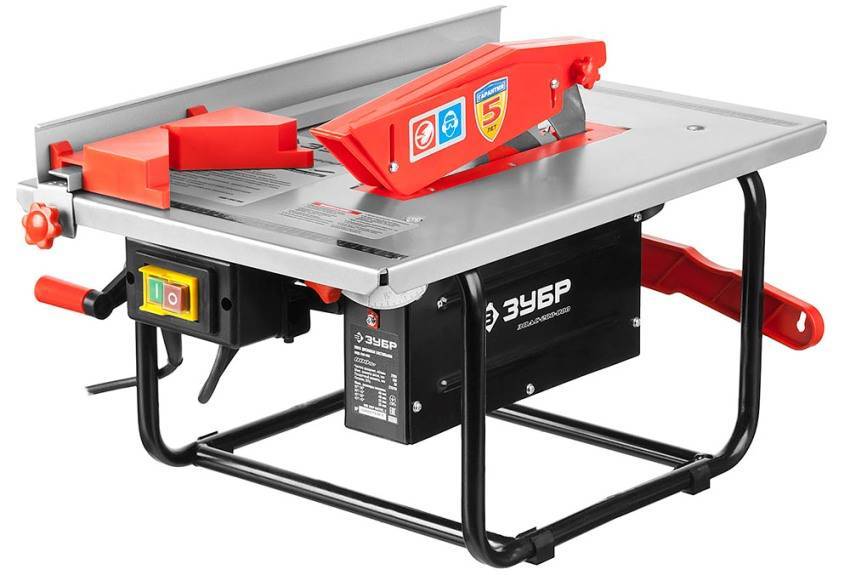

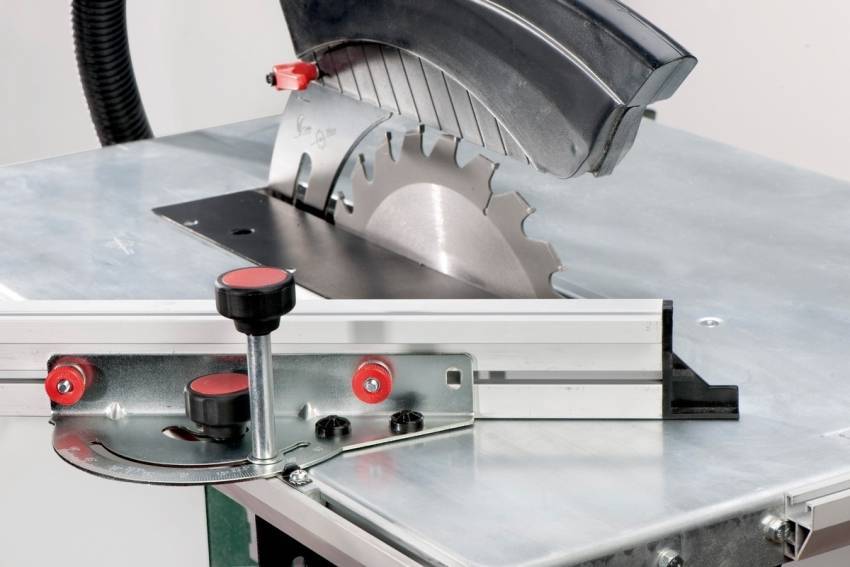

Стационарная циркулярная пила: устройство инструмента

Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.

Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации

Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.

На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.

За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.

Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками

Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.

Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.

Технические характеристики

Прежде чем подобрать циркулярку для дачи, надо ознакомиться с главными техническими характеристиками этого инструмента.

Мощность электродвигателя

Стационарные циркулярные пилы считаются наиболее мощными

От этого параметра зависит производительность пилы. Чем выше мощность, тем более толстое дерево сможет распиливать циркулярка. В зависимости от мощности электрического двигателя, пилы делят на три типа:

  • До 1000 Вт. Подойдут для распиливания фанеры.
  • До 1500 Вт. С их помощью можно распилить бревна, толстые доски и деревянные брусья.
  • От 1500 Вт. Профессиональные инструменты, которые могут работать по 5-8 часов в день.

Для дома лучше выбирать бюджетные модели мощностью 1000-1500 Вт.

Частота вращения диска

Данный показатель влияет на скорость работы циркулярки. Людям, которые собираются часто обрабатывать твердые породы древесины, рекомендуется использовать модели с высокой частотой дискового вращения. Это позволит делать более качественный распил.

Средняя скорость вращения составляет около 5000 об/мин. Многие профессиональные пилы разгоняются до 6500 об/мин.

Глубина распила

Угловой распил часто используется при работе с плотной древесиной

Еще один критерий, который учитывается при покупке циркулярной пилы — глубина распиливания. Этот параметр зависит от диаметра используемого отрезного диска и мощности устройства. У бытовых моделей максимальная глубина раскроя — не больше 55 мм.

Если человеку приходится работать с более плотными материалами, необходимо использовать профессиональные пилы. С их помощью удастся распиливать древесину толщиной более 80 мм.

Работа под углом

Многие люди, которые выбирают новую циркулярку для дома, обращают внимание на то, можно ли с ее помощью работать под углом. Рекомендуется покупать модели, которые можно использовать под наклоном во время распиливания изделий

Чтобы определить, что пилой можно работать под углом, надо осмотреть ее конструкцию. Она должна иметь стопорный механизм.

Какая подошва лучше

Часто люди не могут выбрать лучшую подошву для циркулярной пилы. Многие эксперты утверждают, что наибольшей надежностью обладает литая платформа. Однако такие циркулярки очень дорогие и немногие могут себе их позволить.

Более дешевый и доступный вариант — изделия, которые оснащены кованными платформами. Они достаточно жесткие и толстые. По качеству практически ничем не уступают более дорогим литым платформам.

Тип аккумулятора

Аккумуляторные модели подходят для работы на улице

В домашних условиях часто пользуются аккумуляторными моделями. Такие беспроводные пилы очень удобные и позволяют распиливать древесину даже в труднодоступных местах. Существует два типа батарей, которые часто используются в электроинструментах:

  • Литий-ионные. Современные батареи, которые медленно разряжаются. Единственный недостаток — плохая морозостойкость.
  • Никель-кадмиевые. Устаревшие, но до сих пор использующиеся батареи. В циркулярки их устанавливают редко, так как они быстро разряжаются.

Нужен ли нивелир, или лазерный указатель

В рейтинг дисковых пил часто добавляют устройства, оснащенные дополнительным лазерным указателем. Данное приспособление очень полезное, так как указывает направление передвижения циркулярки. Поэтому новичкам, которые ранее не пользовались такими инструментами, лучше отдать предпочтение моделям с лазерным указателем.

Нужна ли регулировка оборотов

Регулятор оборотов позволяет настраивать скорость вращения диска

При выборе новой циркулярки надо обращать внимание на то, есть ли у нее дополнительные функции. Рекомендуется покупать модели, которые оснащены регулятором оборотов

При помощи этого устройства человек сможет вручную настраивать скорость вращения рабочего диска. Это очень удобно, когда приходится распиливать материалы разной плотности.

Нужен ли плавный пуск

Еще одна дополнительная функция, которая должна быть в циркулярке — плавный пуск. С ее помощью можно постепенно увеличивать обороты двигателя и соответственно скорость вращения диска. Конечно, из-за использования этой функции время распиливания увеличивается. Однако таким образом удается уберечь мотор от резких перепадов напряжения.

Как самостоятельно сделать циркулярный станок для дома

Теоретически любой станок можно сделать самому, правда, если есть все запчасти и оборудование для работы. Но чтобы собрать домашний циркулярный станок да еще с функцией строгания древесины, необходимо, прежде всего приобрести рабочий вал. Это самый важный и дорогостоящий элемент конструкции.

Дело в том, что изготовить самому такой вал  без токарного и фрезерного станка крайне сложно. Вал не только вытачивается с большой точностью, он после установки на опоры центрируется и выверяется. При скорости вращения 3000 оборотов в минуту вал должен иметь минимальное биение, или не иметь его вообще. Но если он будет иметь заметное биение, это может послужить причиной поломки устройства или даже тяжелыми травмами.

Второй важный элемент станка это электродвигатель. Он подбирается в зависимости от диаметра пильного диска. Чем больше диаметр диска, тем мощнее нужен двигатель. Для занятия моделированием можно взять двигатель 450 Вт, но в таком случае диаметр диска должен быть не более 100 мм. Для диска диаметром 150-160 мм необходим двигатель мощностью 1,6 кВт, для дисковой пилы 170 мм уже потребуется мощность не меньше чем 2,0 кВт.

Для конструкции станины выбирается стальной уголок или швеллер. Если циркулярка планируется стационарной с мощным двигателем и большим диском, то и конструкция должна быть массивной. Поэтому уголок должен быть не меньше чем 60х60 мм или швеллер шириной 60 и более мм.

Для передачи вращательного движения от двигателя к рабочему валу применяется ременная передача. Здесь лучше применить клиновой ремень. Можно попробовать и плоский ремень, но клиновой пока считается лучшим вариантом для использования в такой самоделке.

Плита должна быть максимально ровной и прочной. Поэтому для того чтобы сделать рабочий стол рекомендуется выбрать плиту из металла толщиной 4-5 мм. Перед установкой на каркас станины плита должна быть проверена и выверена.

Особенно необходимо остановиться на вопросах безопасности. Прежде всего, это касается органов управления – блок электрооборудования должен быть тщательно изолирован, а выключатель должен иметь кнопку аварийного отключения. Над пилой, подобно промышленным образцам рекомендуется установить ограничительное устройство, чтобы случайно не попасть рукой в пильный диск. Кроме того, шкив и ременную передачу необходимо закрыть защитным кожухом.

Изготовление металлической станины: инструкция

Станок из циркулярной пилы, изготовленный из металла, гораздо жестче и прочнее деревянного, имеет больший срок службы. Чтобы сделать такую станину, понадобится следующий материал и инструмент:

  • лист металла (желательно стальной) размером примерно 1000х500 мм и толщиной от 3 до 5 мм;
  • металлический уголок примерно 45х45 мм;
  • болты и гайки М8;
  • сварочный аппарат;
  • электродрель;
  • болгарка;
  • струбцины.

В первую очередь готовится стол для станка из циркулярной пилы. Для этого по периметру металлического листа приваривается металлический профиль. Чтобы он плотно прилегал к листу, его нужно прижимать к поверхности струбцинами. Затем на обратной стороне листа намечаются места крепления корпуса и паза для диска пилы. Электродрелью просверливаются отверстия диаметром 8 мм для крепления корпуса.

Схема сборки самодельной пилорамы.

С лицевой стороны стола отверстия зенкуются для установки крепежа в потай.

При помощи болгарки и дрели в столе прорезается паз для диска. Чтобы паз вырезать аккуратно, нужно по краям намеченного паза просверлить отверстия диаметром примерно 10 мм и между этими отверстиями болгаркой вырезать паз. На подготовленное место устанавливается и крепится корпус инструмента.

Из уголка нарезаются четыре куска длиной примерно от 800 до 900 мм для ножек стола. Затем ножки привариваются к уголкам стола. Для придания большей жесткости между ножек приваривается уголок на расстоянии примерно 100 мм от поверхности пола.

Чтобы распил материала был качественным, необходимо параллельно диску устанавливать направляющую планку. Лучше всего ее изготовить из уголка. Для этого отрезается ровный уголок по длине стола, затем к нему привариваются две направляющие, которые должны фиксировать перемещение планки параллельно режущему диску. Крепить планку к столу можно струбцинами или при помощи приваренной пластины с болтами.

После окончания сварочных работ зачищаются сварочные швы, поверхности обезжириваются и покрываются антикоррозионной краской. Станок из циркулярной пилы готов к эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
